钢丝绳计算常用系数

钢丝绳安全系数计算
公式
精品管理制度、管理方案、合同、协议、一起学习进步
企业管理，管理制度，报告，协议，合同，标书
d 2 钢丝绳安全系数计算公式：
m ≤ Q q
｛z 〔G ＋G 0〕〔sin β＋ωcos β〕﹢pL 〔sin β＋ω′cos β〕｝g
m — 钢丝绳安全系数，升降物料为6，人员为9 Qq — 钢丝绳破断拉力总和（单位：N ）
z — 提升矿车数量
G — 矿车中载货质量（单位：kg ）
G0 — 矿车质量（单位：kg ）
β — 巷道坡度
ω — 矿车运行阻力系数，一般可取0.01～0.015 p — 钢丝绳每米质量(单位:kg/m)
L — 钢丝绳长度(单位:m)
ω′—钢丝绳运行阻力系数，与钢丝绳支撑情况有关。

钢丝绳全部支撑在地辊上，取0.15～0.2； 钢丝绳局部支撑在地辊上，取0.25～0.4； 钢丝绳全部在底板或枕木上，取0.4～0.6； g — 重力加速度9.8。

钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限= S破断/k=500d2/k （N）d2——钢丝绳直径（㎜）
K——安全系数根据用途不同安全系数大小也不同，作揽风绳用时一般为3.5，起重用时一般为4.5，机动起重时一般为5～6，绑扎吊索用一般为6.
例题计算：抗拉强度为1400N/㎜2的钢丝绳，直径为6.2㎜，绑扎吊索用。

S极限= S破断/k=500d2/k=500×6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=Φ.s0
S P——钢丝绳的破断拉力（N）
s0——钢丝绳的钢丝破断拉力总和（N）
Φ——折减系数 6×19绳 =0.85
6×37绳 =0.82
6×61绳 =0.80
许用拉力〖S〗=S P/n n——安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径，然后根据抗拉强度乘以总面积，求出钢丝绳破断拉力总和。

之迟辟智美创作

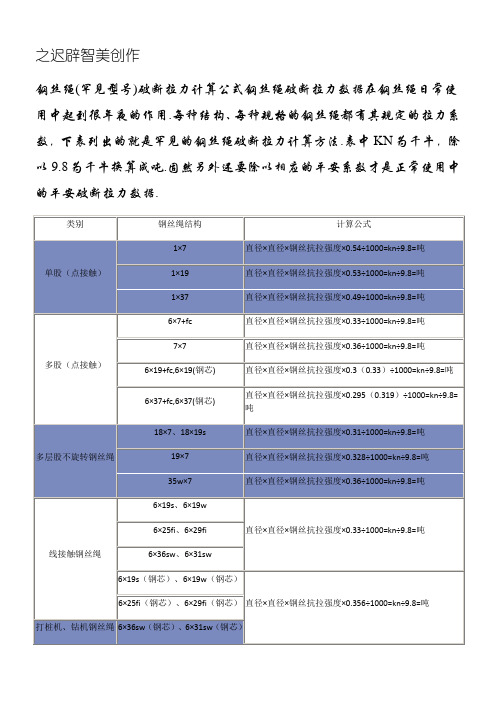

钢丝绳(罕见型号)破断拉力计算公式钢丝绳破断拉力数据在钢丝绳日常使用中起到很年夜的作用.每种结构、每种规格的钢丝绳都有其规定的拉力系数，下表列出的就是罕见的钢丝绳破断拉力计算方法.表中KN为千牛，除以9.8为千牛换算成吨.固然另外还要除以相应的平安系数才是正常使用中的平安破断拉力数据.
注：
此表中“直径×直径”暗示钢丝绳的公称直径的平方，其单元是mm 破断拉力系数
公称抗拉强度
钢丝绳的平安系数如下：
使用情况平安系数使用情况平安系数
用做缆风绳、拖拉绳机械驱动起重设备5-6
人力驱动起重设备用做吊索(无弯曲) 6-7
用做捆绑吊索8～10 用做载人升降机14。

钢丝绳计算常用数据
钢丝绳最大许用拉力计算
(1)拉力计算公式：[F ] S p*A/K
公式中[F ]――钢丝绳允许用拉力(KN
艺S p -------------- 钢丝绳破断拉力(KN
K ——钢丝绳的安全系数
A ——折减系数
(2)钢丝绳安全系数：
)考虑到钢丝绳在承载时各钢丝受力不均匀，绳芯及钢丝绳弯曲，挤压所
产生的应力的影响，其理论破断拉力可按下式计算:
S p=艺s p*A
式中：艺S P为破断拉力总和，A为考虑各种附加因素和受力不均匀的折减系数,
、钢丝绳破断拉力
2、6X 37钢丝绳破断拉力
钢丝绳报废标准
(1) 、钢丝绳直径减少，当直径磨损不超过30%,可允许降低拉力使用，如
果超过30%，要进行报废处理。

(2) 、钢丝绳经过长期使用后，由于受自然条件和化学腐蚀，当整个钢丝绳
外表面受腐蚀的麻面，从外观检查明显时，则该钢丝绳已不能使用。

另一方面，整根钢丝绳纤维芯被挤出，使钢丝绳结构受到破坏时，也不能继续使用。

(3)、钢丝断丝后的报废标准，见下表:
)、如果钢丝绳外表面钢丝有磨损时，报废断丝数应该按上表查出的数值乘以折减系数，折减系数如下表:。

钢丝绳拉力估算参照表钢丝绳拉力估算参照表（单根6×29）↓钢丝绳拉力估算参照表（单根6×37）↓一、现场估算钢丝绳极限负荷、安全负荷（运用公式：SP=1/2d2，其中d为钢丝绳的直径，单位必须化为英分，1英分=3.175毫米；0.81、0.82为换算系数值；K为安全系数值）：1、现有一根规格为6×37，直径为21毫米的钢丝绳，计算该钢丝绳的破断拉力及允许拉力。

破断拉力SP=1/2d2×0.82=1/2×（21÷3.175）2×0.82=1/2×43.75×0.82=17.94（t）允许拉力S=SP÷K=17.94÷6=2.99（t）2、现有一根规格为6×29+1，直径为33毫米的钢丝绳，计算该钢丝绳的破断拉力及允许拉力。

破断拉力SP=1/2d2×0.81=1/2×（33÷3.175）2×0.81=1/2×108.03×0.81=43.75（t）允许拉力S=SP÷K=43.75÷6=7.29（t）运用口诀：钢丝直径用英分，破断负荷记为吨，直径平方被二除，即为破断负荷数二、当知道吊物重量和钢丝绳角度时，计算钢丝绳的承受拉力（a为吊物重量；n为钢丝绳根数）：例1.某施工现场有一个重16吨的集装箱需要吊运，有四根钢丝绳，钢丝绳与水平方向成45。

角，计算这四根钢丝绳每根在此角度时所承受的拉力。

每根钢丝绳承受拉力S=a/n.1/Sinx=16/4.1/Sin45。

=2.83（t）根据所算的承受拉力参考《估算参照表》可选用合适的钢丝绳例2.某施工现场有重量为5吨的型钢，有两根钢丝绳吊运，钢丝绳与水平方向成50。

角，计算这两根钢丝绳每根在此角度时所承受的拉力。

每根钢丝绳承受拉力S=a/n.1/Sinx=5/2.1/Sin50。

常见型号钢丝绳重量计算公式
常见型号钢丝绳破断拉力计算公式
钢丝绳破断拉力数据在钢丝绳日常使用中起到很大的作用。

每种结构、每种规格的钢丝绳都有其规定的拉力系数，下表列出的就是常见的钢丝绳破断拉力计算方法。

当然另外还要除以相应的安全系数才是正常使用中的安全破断拉力数据，点此查看钢丝绳安全系数标准
丝绳的正确使用可以有效延长钢丝绳的使用寿命，减少更换频率，提高工作效率！
钢卡头使用方法
1、钢卡头的布置：钢卡头正确布置方法应按图一所示把夹座扣在钢丝绳的工作段上，u形螺栓扣在钢丝绳子的尾段上，钢卡头不得在钢丝绳上交替布置。

2、钢卡头的数量：对于符合标准规定的适用场合，每一连接处所需钢卡头的最少数，推荐按表一中所示数量使用。

3、钢卡头的距离：钢丝绳子夹间的距离a等于6-7倍钢丝绳子直径。

4、绳夹间固定处的强度：卡头固定处的强度决定于绳夹在钢丝绳上的正确布置，以及绳夹固定和夹紧的谨慎和熟练程度。

不恰当的紧固螺母或钢卡头数量不足就可能使绳子端在承载时，一开始就产生滑动。

如果绳夹严格按推荐数量，正确布置和夹紧，并且所有的绳夹将夹座置于钢丝绳的较长部分，而u形螺置于钢丝较短部分或尾段，那么固定处的强度为钢丝自身强度的80%。

绳夹在实际使用中，受载一、二次以后就作检查，离套环最远处的绳夹不得首先单独紧固。

离套环最近处的夹绳（第一个绳头）应尽可能尽靠环，但仍需保证绳夹的正确拧紧，不得损坏钢丝绳的外层钢丝。

常用起重索具、吊具计算一、钢丝绳计算1.钢丝绳实际受力计算当被起吊物体重量一定时，钢丝绳与铅垂线的夹角a 愈大，吊索所受的拉力愈大；或者说，吊索所受的拉力一定时，起重量随着a 角的增大而降低。

（1-1）P ——每根钢丝绳所受的拉力（N ）； Q ——起重设备的重力（N ）； n ——使用钢丝绳的根数； a ——钢丝绳与铅垂线的夹角。

2.钢丝绳绳径选择选择钢丝绳直径时，一般可根据钢丝绳受到的拉力（即许用拉力P ），求出钢丝破断拉力总和ΣS 0，再查表找出相应的钢丝绳直径。

如所用的是旧钢丝绳，则以上所求得的许用拉力P 应根据绳的新旧程度，乘以0.4～0.7的系数。

详见下表1。

钢丝绳的容许拉力可按下式计算： （1-2） 式中P ——钢丝绳的容许拉力（kN ）；ΣS 0——钢丝绳的钢丝破断拉力总和（kN ）；a ——考虑钢丝绳之间荷载不均匀系数，对6×19、6×37、6×61钢丝绳，a 分别取0.85、0.82、0.80；P= QncosaP =a ΣS 0 KK——钢丝绳使用安全系数。

见下表2表1钢丝绳合用程度判断表表2 钢丝绳的安全系数3.钢丝绳的选用钢丝绳在相同直径时，股内钢丝越多，钢丝直径越细，则绳的挠性也就愈好，易于弯曲；但细钢丝捻制的绳不如粗钢丝捻制的绳耐磨损。

因此，不同型号的钢丝绳，其使用范围也有所不同。

6×19+1钢丝绳一般用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方；6×37+1钢丝绳一般用于绳子承受弯曲场合，常用于滑轮组中，作为穿绕滑轮组起重绳等；6×61+1钢丝绳用于滑轮组和制作千斤绳（吊索）以及绑扎吊起重物等。

4.钢丝绳选取中的经验公式（1）.在施工现场缺少钢丝破断拉力数据时，也可用经验公式近似估算的方法：当公称抗拉强度为1400 Mpa 时，ΣS 0=428d 2 当公称抗拉强度为1550 Mpa 时，ΣS 0=474d 2 当公称抗拉强度为1700 Mpa 时，ΣS 0=520d 2 当公称抗拉强度为1850 Mpa 时，ΣS 0=566d 2 当公称抗拉强度为2000 Mpa 时，ΣS 0=612d 2 式中ΣS 0——钢丝绳的破断拉力，N ； d ——钢丝绳的直径，mm 。

钢丝绳计算常用数据
一、钢丝绳最大许用拉力计算
（1）拉力计算公式：[ F ]≤Σs p*A/K
公式中[ F ]——钢丝绳允许用拉力（KN）
Σs p———钢丝绳破断拉力（KN）
K——钢丝绳的安全系数
A——折减系数
（2）钢丝绳安全系数：
（3）考虑到钢丝绳在承载时各钢丝受力不均匀，绳芯及钢丝绳弯曲，挤压所产生的应力的影响，其理论破断拉力可按下式计算：、
S p=Σs p*A
式中：Σs p为破断拉力总和，A为考虑各种附加因素和受力不均匀的折减系数，
（4）钢丝绳破断拉力
1、6×19钢丝绳破断拉力
2、6×37钢丝绳破断拉力
3、6×61钢丝绳破断拉力
二、钢丝绳报废标准
（1）、钢丝绳直径减少，当直径磨损不超过30％，可允许降低拉力使用，如果超过30％，要进行报废处理。

（2）、钢丝绳经过长期使用后，由于受自然条件和化学腐蚀，当整个钢丝绳外表面受腐蚀的麻面，从外观检查明显时，则该钢丝绳已不能使用。

另一方面，整根钢丝绳纤维芯被挤出，使钢丝绳结构受到破坏时，也
不能继续使用。

（3）、钢丝断丝后的报废标准，见下表：
（4）、如果钢丝绳外表面钢丝有磨损时，报废断丝数应该按上表查出的数值乘以折减系数，折减系数如下表：。

钢丝绳起重计算公式
钢丝绳的起重计算公式如下:
一、起吊重量(克)
起吊重量 = 钢丝绳的重量(克) x 1.414 倍
二、载荷范围(千克)
载荷范围 = 起吊重量(千克) ÷最大承载重量(千克) ×
1000 %
其中,最大承载重量是指在正常使用条件下,能够承载的最大重量,通常为吊车的最大重量或钢丝绳的最大承重量。

例如,一台吊车能够承载 100 吨的重量,而钢丝绳的承重量为600 公斤,则最大承载重量为 600 ÷ 1000 = 0.6 吨。

三、安全重(千克)
安全重 = 载荷范围× (1 + 系数)
其中,系数通常为 0.85,即 100 ÷ 0.85 = 125 公斤。

四、安全系数
安全系数 = 安全重÷最大承载重量× 100 %
例如,一台吊车能够承载 100 吨的重量,而钢丝绳的承重量为600 公斤,则最大承载重量为 600 ÷ 125 × 100 % ≈ 58.3 %。

根据上述公式,可以计算钢丝绳的起重计算公式。

例如,如果一台吊车能够承载 100 吨的重量,而钢丝绳的承重量为 600 公斤,则最
大承载重量为 600 ÷ 125 × 100 % ≈ 58.3 %。

根据最大承载重量和钢丝绳的最大承重量,可以计算出吊车能够承载的重量为 58.3 吨,
超过吊车的最大承载重量,需要进行安全检查和保养,确保安全使用。
