17 阻抗变换器

阻抗变换器的设计思路阻抗变换器设计思路阻抗变换器是一种电路，用于将一个电路的阻抗变换成另一个电路的阻抗。

它在电路设计和信号传输中起着重要的作用。

本文将介绍阻抗变换器的设计思路和一些常见的实际应用。

1. 阻抗变换器的基本原理阻抗变换器的基本原理是利用电路中的电感、电容和电阻等元件，通过合理的连接和参数选择，将输入电路的阻抗转换为输出电路的阻抗。

其中，电感元件用于变换电感阻抗，电容元件用于变换电容阻抗，电阻元件则用于调节电路的阻抗大小。

2. 阻抗变换器的设计步骤阻抗变换器的设计一般包括以下几个步骤：(1) 确定输入和输出电路的阻抗特性：根据实际需求，确定输入电路和输出电路的阻抗特性，包括阻抗大小、频率响应等。

(2) 选择合适的阻抗变换器类型：根据输入和输出电路的阻抗特性，选择合适的阻抗变换器类型，例如LC阻抗变换器、π型阻抗变换器等。

(3) 计算元件参数：根据所选阻抗变换器类型的特性，计算需要的电感、电容和电阻元件的数值，以及它们的连接方式。

(4) 模拟仿真和调试：使用电路仿真软件进行模拟仿真，检验设计的阻抗变换器是否满足要求。

根据仿真结果进行调试，优化设计。

(5) 实验验证和优化：将设计好的阻抗变换器进行实际搭建和测试，验证其性能是否符合预期。

根据实验结果进行优化和改进。

3. 阻抗变换器的应用阻抗变换器在电子电路设计和信号传输中有广泛的应用。

以下是一些常见的应用场景：(1) 通信系统：阻抗变换器被用于匹配发送器和接收器之间的阻抗，以最大限度地传输信号。

(2) 功率放大器：阻抗变换器被用于匹配功率放大器的输出阻抗和负载之间的阻抗，以提高功率传输效率。

(3) 滤波器：阻抗变换器被用于调整滤波器的输入和输出阻抗，以实现所需的频率响应。

(4) 传感器接口：阻抗变换器被用于将传感器的阻抗变换成适合输入信号处理电路的阻抗。

(5) 音频系统：阻抗变换器被用于匹配音频设备之间的阻抗，以最大限度地传输音频信号。

4. 阻抗变换器的设计注意事项在设计阻抗变换器时，需要注意以下几点：(1) 阻抗匹配：阻抗变换器的设计目标是实现输入和输出电路之间的阻抗匹配，以最大限度地传输信号。

射频电路设计实训报告设计题目阻抗变换器设计系别年级专业设计组号学生姓名/学号指导教师摘要：射频设计的主要工作之一，就是使电路的某一部分与另一部分相匹配，在这两部分之间实现最大功率传输，这就需要在射频电路中加入阻抗变换器从而达到阻抗匹配的目的。

阻抗变换器就是起到将压电传感器的高阻抗变换为信号放大处理部分需要的低阻抗。

本设计是关于阻抗匹配和阻抗转换器的一些阻抗匹配电路以及阻抗匹配的方法，用以实现匹配以及50Ω到75Ω以及75Ω到50Ω的阻抗转换器。

从而得到所需要的输出阻抗以达到变换的目的。

本次实验以2个无源阻抗匹配器为例，分别采用简单的电容电感的方式设计所需要的阻抗转换器，整理出实物并进行测试。

Abstract: One of the main RF design is a part of the circuit and the other part of the match between the two parts to achieve maximum power transfer, which requires adding the RF circuit impedance converter to achieve impedance matching purposes. Impedance transformer is played to a high impedance piezoelectric sensor signal amplification process is transformed into some of the needs of low impedance. This design is about impedance matching and impedance converter circuit and impedance matching impedance matching some of the methods used to achieve matching and 50Ω to 75Ω and 75Ω to 50Ω impedance converter. In order to get the required output impedance of achieving the purpose of transformation. The experiment with two passive impedance matching device, for example, capacitance and inductance, respectively, a simple way to design the required impedance converter to produce a physical and tested. 关键词： 射频设计 阻抗变换器 阻抗匹配 无源一、基本阻抗匹配理论当负载阻抗与传输线特性阻抗不相等或连接两段特性阻抗不同的传输线时，由于阻抗不匹配会产生反射现象，从而导致传输系统的功率容量和传输效率下降，负载不能获得最大功率。

实验五:7.3阻抗变换器设计
一、设计要求
己设计一个同轴线阶梯阻抗变换器，使特性阻抗分别为Z01=50Ω、Z02=100Ω的两段轴线匹配连接。

要求:变换器N=2，工作频率：f0=5GHz。

已知同轴线的介质为：RT/Duriod5880（εr=2.16），外导体直径D0=7 mm。

按以下设计方法实现:
方法1:最平坦通带特性变换器(二项式)。

方法2:等波纹特性变换器(切比雪夫式)，允许的最大波纹为0.05。

确定阻抗变换器的结构尺寸，完成电路图。

仿真分析S11与频率的关系特性，调节电路使其达到指标要求。

比较不同阻抗变换器的性能特点。

二、实验仪器
硬件：PC
软件：AWR软件
三、设计步骤
1、初始值计算。

2、仿真分析。

3、手动调节。

四、数据记录及分析
1、初始值计算。

（1）阻抗计算
参数阻值/Ω电长度/deg L/um D i/um Z0150 30 3399.72 2654.88 Z159.4603 90 10199.01 1629.57 Z284.0896 90 10199.01 890.947 Z02100 30 3399.72 603.22
2、仿真分析。

3、手动调节。

优化后的Schematic2：。

实验六 滤波器一、实验要求设计一节4节切比雪夫匹配变换器，以匹配40Ω的传输线到60Ω的负载，在整个通带上最大允许的驻波比值为1.2，求出其带宽，并画出输入反射系数与频率的关系曲线。

二、实验目的(1) 掌握切比雪夫电路的原理及其基本设计方法。

(2) 利用Microwave Office 或Ansoft Designer 软件进行相关电路设计和仿真。

三、预习内容（1）切比雪夫的相关原理。

（2）切比雪夫匹配变换器的设计方法。

四、理论分析切比雪夫变换器是以通带内的波纹为代价得到最佳带宽的。

若能容忍这种通带特性的话，对于给定节数，切比雪夫变换器的带宽将明显其他变换器的带宽。

切比雪夫变换器是通过使Γ与切比雪夫多项式相等的方法设计的，因为切比雪夫多项式具有这类变换器所需的最佳特性。

1、切比雪夫多项式第n 阶切比雪夫多项式是用()x T n 表示的n 次多项式。

前4阶切比雪夫多项式是188341224433221+-=-=-==x x T x x T x T x T从而得到切比雪夫的递推公式：()()()x T x xT x T n n n 112-+-=现在令θcos =x ，得切比雪夫表达式可表示为：θθn T n cos )(cos =或者更一般的表达式()()()⎪⎩⎪⎨⎧>⋅≤⋅=--11cos cos 11x x ch n ch x xn x T n因为θncos 可展开为θ)2cos(m n -形式的多项和，从而切比雪夫又可改写为：上面的结果用于高到4节的匹配变换器的设计。

2、切比雪夫变换器的设计 我们现在通过使)(θΓ正比于()θθcos sec m N T 来综合切比雪夫的等波纹通带，此处N 是变换节数。

()()(){}()θθθθθθθθcos sec 2cos 2cos cos 210m N jN n jN T Ae n N N N e --=+-Γ++-Γ+Γ=ΓL L我们可令θ=0求出常数A ，于是有所以，我们有现在，若通带内最大允许的反射系数的幅值为m Γ，则有A m =Γ。

阻抗变换器的计算
阻抗变换器是一种电路，用于将一个电路的阻抗转换为另一个电路的阻抗。

常见的阻抗变换器有匹配变压器、阻抗匹配网络和阻抗转换器等。

1.输入阻抗和输出阻抗的定义：输入阻抗是指在输入端看到的阻抗，输出阻抗是指在输出端看到的阻抗。

2.选择变压器的变比：根据输入阻抗和输出阻抗的比例，选择变压器的变比。

变压器变比的计算公式为：变比=√(输出阻抗/输入阻抗)。

3.计算变压器的绕组数量：根据变压器的变比和输入输出阻抗的数量关系，计算出变压器的绕组数量。

若输入阻抗和输出阻抗的数量相等，则变压器只需要一个绕组。

若输入阻抗的数量大于输出阻抗的数量，则变压器需要多个绕组。

4.计算变压器的绕组比例：根据变压器的变比和绕组数量，计算出每个绕组的绕组比例。

如果有多个绕组，则每个绕组的绕组比例相同。

5.计算变压器的实际变比：根据变压器的绕组数量和绕组比例，计算出变压器的实际变比。

实际变比等于变压器的变比乘以绕组比例。

6.计算变压器的电压比例：根据变压器的实际变比，计算出变压器的电压比例。

需要注意的是，在实际应用中，还需要考虑变压器的额定功率和绕组之间的互感等因素，以确保阻抗变换器的稳定性和性能。

阻抗变换器的原理
阻抗变换器是一种电路或设备，用于将电路的输入阻抗转换为具有不同值的输出阻抗。

它常用于匹配不同电路或设备之间的阻抗，以实现最大功率传输或信号匹配。

阻抗变换器的原理基于电路中的电压分压和电流分流。

它通常由包含电阻、电容和电感元件的组合构成。

在阻抗变换器中，输入阻抗由源电阻Rg和源电感Lg组成。

输出阻抗由负载电阻Rl和负载电感Ll组成。

为了实现阻抗的
变换，必须选择合适的阻抗变换元件，如变压器、电容器或电感器。

变压器是一种常用的阻抗变换器元件。

它通过互感作用实现阻抗匹配。

变压器的输入端和输出端分别与输入阻抗和输出阻抗相连。

当输入端施加电压时，通过变压器的互感作用，输出端会产生一个匹配输入阻抗的电压信号。

电容和电感是另外两种常用的阻抗变换器元件。

它们通过频率依赖性实现阻抗变换。

当输入电路的频率发生变化时，电容和电感的阻抗值也会相应变化。

通过选择合适的电容和电感元件，可以使输出电路的阻抗与输入电路的阻抗匹配。

阻抗变换器的设计需要考虑许多因素，如输入和输出电路的工作频率范围、最大功率传输要求和信号的失真情况。

正确选择和配置阻抗变换器元件可以确保电路中的能量传输最大化，并实现信号的最佳匹配。

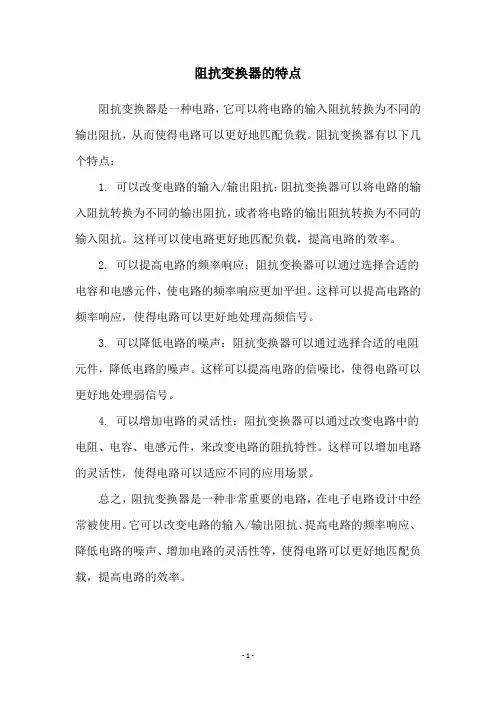

阻抗变换器的特点
阻抗变换器是一种电路，它可以将电路的输入阻抗转换为不同的输出阻抗，从而使得电路可以更好地匹配负载。

阻抗变换器有以下几个特点：
1. 可以改变电路的输入/输出阻抗：阻抗变换器可以将电路的输入阻抗转换为不同的输出阻抗，或者将电路的输出阻抗转换为不同的输入阻抗。

这样可以使电路更好地匹配负载，提高电路的效率。

2. 可以提高电路的频率响应：阻抗变换器可以通过选择合适的电容和电感元件，使电路的频率响应更加平坦。

这样可以提高电路的频率响应，使得电路可以更好地处理高频信号。

3. 可以降低电路的噪声：阻抗变换器可以通过选择合适的电阻元件，降低电路的噪声。

这样可以提高电路的信噪比，使得电路可以更好地处理弱信号。

4. 可以增加电路的灵活性：阻抗变换器可以通过改变电路中的电阻、电容、电感元件，来改变电路的阻抗特性。

这样可以增加电路的灵活性，使得电路可以适应不同的应用场景。

总之，阻抗变换器是一种非常重要的电路，在电子电路设计中经常被使用。

它可以改变电路的输入/输出阻抗、提高电路的频率响应、降低电路的噪声、增加电路的灵活性等，使得电路可以更好地匹配负载，提高电路的效率。

- 1 -。

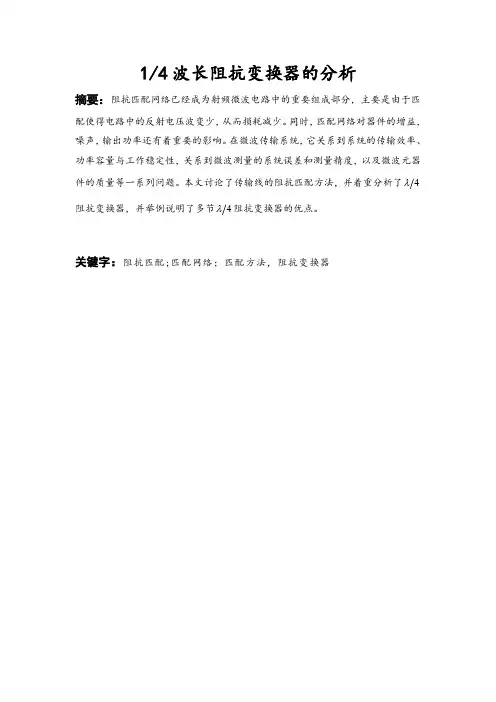

1/4波长阻抗变换器的分析摘要：阻抗匹配网络已经成为射频微波电路中的重要组成部分，主要是由于匹配使得电路中的反射电压波变少，从而损耗减少。

同时，匹配网络对器件的增益，噪声，输出功率还有着重要的影响。

在微波传输系统，它关系到系统的传输效率、功率容量与工作稳定性，关系到微波测量的系统误差和测量精度，以及微波元器λ件的质量等一系列问题。

本文讨论了传输线的阻抗匹配方法，并着重分析了4λ阻抗变换器的优点。

阻抗变换器，并举例说明了多节4关键字：阻抗匹配;匹配网络；匹配方法，阻抗变换器1引言传输理论指出，通常情况下，传输线传输的电压或电流是由该点的入射波和反射波叠加而成的，或者说是由行波和驻波叠加而成的。

在由信号源及负载组成的微波系统中，如果传输线和负载不匹配，传输线上将形成驻波。

有了驻波一方面使传输线功率容量降低，另一方面会增加传输线的衰减。

如果信号源和传输线不匹配，既会影响信号源的频率和输出功率的稳定性，又会使信号源不能给出最大功率、负载又不能得到全部的入射功率。

因此传输线一定要匹配。

匹配可分为始端匹配和终端匹配。

始端匹配是为了使信号源的输出功率最大，采用的方法是共轭匹配；终端匹配是为了使传输线上无反射波，使传输功率最大，采用的方法是阻抗匹配。

2.匹配理论 2.1共轭匹配共轭匹配的目的是使信号源的功率输出最大，这就要求传输线信号源的内阻和传输线的输入阻抗互成共轭值。

假设信号源的内组为g g g jX R Z +=，传输线的输入阻抗为in in in jX R Z +=，如图1.1所示。

则*=gin Z Z 即g in g in X X R R -==,图1.1 共轭匹配满足共轭匹配条件的信号源输出的最大功率为：gg g gg R E R R E P 8421222max== 2.2无反射匹配无反射匹配的目的是使传输线上无反射波，即工作于行波状态。

需要使信号源内阻及负载阻抗均等于特性阻抗，即0Z Z Z L g ==实际中传输线的始端和终端很难做到无反射匹配，通常在信号源输出端接入隔离器以吸收反射波，而在传输线与负载之间使用匹配装置用来抵消反射波。

实验二十七负阻抗变换器的研究1实验目的1.加深对负阻抗概念的认识，掌握对含有负阻抗器件电路的分析方法。

2.了解负阻抗变换器的工作原理及其运放实现。

3.掌握负阻抗变换器的各种测试方法。

2实验器材1.QY-DT01电源控制屏2.直流稳压电源3.函数信号发生器4.QY-DG05通用电路实验模块5.QY-DG14受控源／回转器／负阻抗变换器实验模块6.示波器3实验原理1.负阻抗是电路理论中一个重要基本概念，在工程实践中广泛的应用。

负阻抗的产生除某些线性元件(如燧道二极管)在某个电压或电流的范围内具有负阻特性外，一般都由一个有源双口网络来形成一个等值的线性负阻抗。

该网络由线性集成电路或晶体管等元件组成，这样的网络称作负阻抗变换器(NIC)。

按有源网络输入电压和电流与输出电压和电流的关系，可分为电流倒置型和电压倒置型两种（INIC及VNIC），电路模型如图1 所示。

图1负阻抗变换器电路模型理想情况下，两种负阻抗变换器的电压、电流变换关系为：（1） 对于INIC 型：12U U = , 21I KI = (K 为正的常实数电流增益) （公式1）（2） 对于VNIC 型： 211U K U =- ， 21I I =- (K 1为电压增益) （公式2）由（公式1）可见，输入电压1U 经传输后等于输出电压2U ，大小和极性均未改变，但电流1I 经传输后变为2KI ，即大小和方向都变了，故名电流倒置型；由式（公式2）可见，经传输后，21I I =-，但电压的大小和正负极性都变了，故名电压倒置型。

2. 阻抗变换作用今在NIC 的输出端接以阻抗Z L ，如图26-2所示，则其输入阻抗可由（式1）求得：1221112121()i L U U U Z Z K I K I K I ====---或由（式2）可得122212i L U K U Z K Z I I -===--图2阻抗变换原理图可见Z i 为Z L 的（-1/K 1）倍或（-K 2）倍，即把正阻抗Z L 变换成了负阻抗，亦即能把R ，L ，C 元件分别变换为-R/K 1，L /K 1，C/K 1（或-K 2R ，-K 2L ，-K 2C ），故名负阻抗变换器。
