电缆井施工方案电缆井施工方案一、工程背景和目标电缆井作为电力系统重要的配套设施，用于电力电缆的引入、分支和交接，具有防火、防水、防腐、防爆、防电磁干扰等功能。
本项目旨在建设一座电缆井，提供电力系统的可靠供电。
二、工程范围本工程的施工范围包括：电缆井的设计、施工、安装和调试等全过程。
具体工作内容如下：1.设计工作：编制电缆井的设计方案，确定井壁、井顶和地板材料，计算井内电缆的敷设数量和布线方式。
2.施工准备工作：选择合适的施工现场，准备施工所需的材料和设备，安排施工计划。
3.施工工作：根据设计方案，进行电缆井的基础施工、井壁和井底混凝土施工、井顶和地板瓷砖施工等。
4.安装工作：安装电缆井门、检修孔盖板、通气孔盖板、接地装置等。
5.调试工作：对电缆井进行无负荷和负荷试验，确保电力系统的正常运行。
三、施工方案1. 施工前期准备工作（1）设备和材料的准备：根据施工计划，准备好所需的施工设备、材料和工具。
（2）施工现场的准备：选择平整、干燥、无积水的施工现场，搭建施工临时设施，设置施工安全标识。
（3）人员的组织和培训：组织施工人员，进行安全培训，保证施工人员的工作安全。
2. 基础施工工作（1）测量：根据设计方案，测量井口位置和井壁厚度。
（2）基础施工：在测量点处挖掘基坑，清理底部杂物，浇筑混凝土基础。
3. 井壁和井底施工（1）井壁施工：使用预制玻璃钢井筒，根据测量结果对井筒进行修整，然后固定在基础上。
（2）井底施工：在井底敷设一层绝缘材料，然后铺设一层混凝土。
4. 井顶和地板施工（1）井顶施工：在井顶敷设一层防水材料，然后铺设一层绝缘砖。
（2）地板施工：在地板上进行防水施工，然后铺设一层防静电地板。
5. 安装和调试工作（1）安装电缆井门：根据设计要求，安装电缆井门。
（2）安装检修孔盖板和通气孔盖板：安装检修孔盖板和通气孔盖板。
（3）安装接地装置：根据电力系统要求，安装接地装置。
（4）调试工作：对电缆井进行无负荷和负荷试验。
电缆沟电缆管电缆井专项施工方案一、项目概况电缆沟、电缆管、电缆井施工是电力、通信等行业的重要项目，用于敷设和保护电缆，确保电力和通信的正常传输和使用。
本项目的施工内容包括电缆沟的开挖、电缆管的安装与连接、电缆井的建设等。
二、施工准备1.项目组织成立专门的项目组织机构，设立项目经理、技术负责人等职位，并明确各职责和任务，确保施工的顺利进行。
2.施工人员培训培训施工人员，包括操作电动工具、施工设备的使用方法以及安全操作规程等，提高施工人员的技术水平和安全意识。
3.施工设备与材料采购根据项目需求，采购合适的施工设备和材料，包括挖掘机、电动铲车、电缆管等，确保施工的顺利进行。
4.施工方案编制与审批编制详细的施工方案，包括施工流程、施工工序、施工机械与材料的配置等，经过相关部门的审批后方可开始施工。
三、施工过程1.土方开挖选取合适的施工机械，进行电缆沟的土方开挖工作。
根据设计要求，控制开挖深度、宽度和坡度等。
2.电缆管安装将电缆管按照设计要求进行安装，包括挖槽、铺设管道、固定等。
3.电缆管连接对已安装的电缆管进行连接，包括管道间的连接和管道与电缆井的连接等。
4.电缆井建设根据设计要求，建设电缆井，包括开挖、加固、灌浆、安装井盖等。
5.敷设电缆经过前述工序后，进行电缆的敷设工作，将电缆放入电缆管内，并进行必要的固定和保护工作。
6.施工验收施工完成后进行相关部门的验收，确保施工质量和安全符合规范。
四、施工安全1.安全教育对施工人员进行安全教育，包括操作安全、防止事故的预防措施等，提高安全意识和技能。
2.施工现场管理设立施工现场标志，保持施工现场的整洁和安全，设置警示标志，确保人员和设备的安全。
3.安全防护施工人员必须佩戴安全帽、防护鞋、手套等个人防护用品，使用安全绳等安全设备。
4.安全检查定期进行安全检查，排查施工现场的安全隐患，并及时采取相应的措施进行整改。
五、施工质量控制1.施工设计与要求根据设计图纸和工程要求，确保施工过程中各环节的质量合格。
电缆敷设施工组织方案一、施工方案概述本次施工敷设3*185高压电缆两根，其中北风井负205—负280米有轨巷处敷设一根，长度为564米；负280米北风机—负322米变电所敷设一根，长度为565米，重约5431公斤。
敷设时，先敷设北风井负205—负280米有轨巷段，再敷设负280米北风机—负322米变电所段。
另外再从北风井井口开始，经北风井至负380排泥硐室敷设光缆一根，长约1000米。
二、北风井负205—负280米有轨巷段电缆敷设步骤1、将电缆盘平放到电缆专用架子车上，用无轨设备拖到负280米主运输巷与斜坡道交汇处的合适位置；(提前进行)2、由人工拖运电缆头穿过北风机操作室处的密封墙，再穿过北风机处的风墙，人工拖运至北风井井底变坡点上20米处，在变坡点处位置的电缆上打铁板卡子两个，并在井底留有充分余量；3、将提前拖至负280井底变坡点处的卷扬机牵引钢丝绳，与电缆上的铁板卡子做可靠连接，将电缆头捆绑在牵引钢丝绳上；4、慢速开动卷扬机，将电缆向上拖，注意观察井底的电缆余量，当电缆余量较少时，电话通知，卷扬机停止运行；5、人工继续向北风井负280米井底拖运电缆，使其留有充分余量时，人工停止拖运，重复步骤4继续向上拖运电缆；6、如此重复步骤4、5，直至电缆拖过负205风墙上约10米时，停止向上拖运电缆；7、将电缆在铁板卡子处固定，然后解开电缆头，将电缆头穿过负205风墙，在电缆头处打卡子，将电缆头固定；8、自北风井负280米井底向上敷设固定电缆，当敷设至负205风墙下合适位置时，拆除卷扬机牵引绳同电缆之间的连接及电缆上的铁板卡子；9、再将风墙内的电缆敷设固定；10、人工转动电缆盘，同时人工拖运电缆向南走，直至电缆盘上的电缆完全放出（当电缆盘上剩余的电缆较少时，要有安全措施，确保电缆头安全地从电缆盘上脱开）；11、由一人引领，人工扛运电缆头至有轨运输巷；12、从北风机操作室处开始敷设、固定电缆即可。
三、负280米风机—负322米变电所段电缆敷设步骤1、将电缆盘平放到电缆专用架子车上，用无轨设备拖到负280米中段运输巷水仓口向南较窄处合适位置；2、由一人引领，参与人员扛运电缆前行，直到电缆放至合适米数为止（负280米管缆井至负322米变电所内的87米电缆先放在有轨巷内）；3、慢速开动无轨设备，拖动架子车沿巷道向北行走至斜坡道口合适位置；4、人工转动电缆盘将剩余电缆放到巷道内，然后由人工扛运电缆穿过北风机操作室处的密封墙，再穿过北风机处的风墙（留有合适的接头余量）；5、从负280北风机处开始，将电缆余量向南拖，敷设固定到电缆挂钩上；6、将有轨巷的电缆头拖至负280米管缆井井口，用两根麻绳隔10米分两处捆绑慢速交替下放。

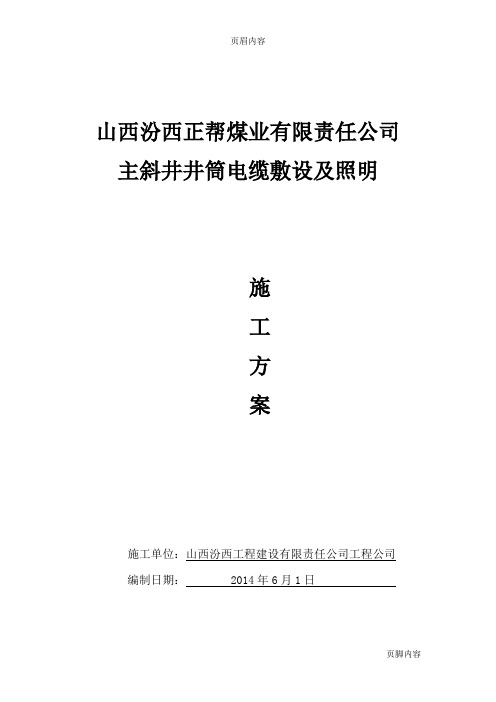

页眉内容山西汾西正帮煤业有限责任公司主斜井井筒电缆敷设及照明施工方案施工单位：山西汾西工程建设有限责任公司工程公司编制日期：2014年6月1日目录一、编制依据二、工程概括三、施工组织机构四、施工前的准备工作五、电缆运输及下放方案六、电缆敷设及电缆头制作技术要求七、安全施工方案八、确保文明施工的技术组织措施确保工期的技术组织措施一、编制依据1。
施工图纸及相关合同2.GB/T19002标准质量体系管理文件3.《机械设备安装工程施工及验收通用规范》4.《煤矿安装工程质量检验评定标准》MT5010—955、《煤矿安全规程》二、工程概况：本工程为山西汾西正帮煤业有限公司主斜井电缆敷设、电缆桥架安装及照明。
其中动力电缆7趟，弱电电缆4趟;800*250大跨距电缆桥架700m；照明为DGS35/127B（B)矿用隔爆灯70盏.动力电缆沿电缆桥架敷设，其中2根MYJV32—8。
7/10kV 3＊240煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆从地面110KV变电所10KV母线引出,经主斜井井筒敷设至井下主变电所，每根长度约1500m； 1根MYJV42-8。
7/10kV 3*50煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆从地面110KV变电所10KV母线引出，经主斜井井筒敷设至井下主变电所，长度约1500m；2根MYJV42—8.7/10kV 3＊50煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆从地面主斜井井口房应急排水泵高压开关柜引出内接至井下主变电所，每根长度约960m。
2根MYJV42-0.6/1kV 3＊10+1＊10煤矿用交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆从地面主斜井井口房应急排水泵电动闸阀控制箱引出，经主斜井井筒敷设至井下主排水泵应急排水泵电动闸阀，每根长度各约960m。
弱电电缆沿电缆挂钩敷设，其中2根MYJV32-0。
45/0.75kV 7＊4煤矿用交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套控制电缆从地面主斜井井口房应急排水泵电动闸阀控制箱引出，经主斜井井筒敷设至井下主排水泵应急排水泵电动闸阀，每根长度各约960m；1根MHYA32—80＊2＊0.8通信电缆从井口敷设至井下主变电所，长度约960；1根MGTSV—24B1（井筒专用）光缆从井口敷设至井下主变电所，长度约960m。
电缆下放及敷设施工组织及安全技术措施电缆敷设作为建筑施工的一项重要工作，其施工组织以及安全技术措施必须得到充分的重视与考虑。
本篇文档将从组织安排、施工流程、安全注意事项等方面，对电缆下放及敷设的相关内容进行分析与介绍，旨在全面提高电缆敷设的施工质量和安全保障能力。
一、施工前的准备工作1. 组织安排电缆敷设的施工团队应该由有经验的专业工人组成。
在确定好主要负责人之后，需要对施工区域进行调查和评估，确认施工区的地形、地貌状况和交通状况等情况，制定施工计划和安全方案。
2. 设备准备电缆下放和敷设时需要准备扯线绳、吊车、转盘等专业工具和设备。
需要提前检查这些设备是否完好，并做好维护保养工作。
3. 资料准备施工前需要准备相应的电缆敷设方案、电缆布线图、施工流程图、施工标准和施工检查表等施工资料。
二、施工流程1. 电缆下放电缆下放是将电缆从接线井或主控室等地方下放到地面上，为后续的敷设工作进行铺设铺垫。
具体流程包括：•在接线井或主控室等地使用吊车将电缆放到井外一定高度后，制定出发放电缆具体方案；•将电缆进行固定，用扯线绳将电缆上提，用旋转扳手将电缆下放至敷设的地面上。
2. 电缆敷设电缆敷设是电缆下放之后的下一步工作，具体流程包括：•疏通敷设区的管道、隧道或其他通路；•将电缆放入敷设区中，依照先上后下的原则铺设电缆并固定；•使用专业工具对电缆进行检查与测试，确认电缆是否符合规定标准。
三、施工和安全注意事项1. 施工前注意事项施工前工作应做好安全宣传和培训，教育工人们正确运用工具以及合理安全操作。
2. 施工现场注意事项在电缆下放和敷设期间，必须配备专业工人进行监控和协调，确保施工的顺利进行。
实际操作时，应注意以下问题：•在整个施工过程中，保持施工区域的开放与通畅；•钢丝绳或钢管的使用应符合相关制度规定，劳动者可通过签字认可其安全性能；•在电缆敷设过程中，确保施工现场安全，同时要保证电缆与其他地下设施相互独立，避免电缆的破损和其他不良影响；•保障电缆线路铺设和敷设时的连续性，同时保证电缆与其他设施的防护措施能够完全契合，做好防腐、防锈、防晒、防渗漏等防护措施；•确保施工过程中安全用电，防止线缆突然断电，避免给工人人身安全造成危害。
电缆敷设安全组织施工方案
电缆敷设是建设工程中一个重要的环节，对安全施工至关重要。
为了保障工程的顺利进行以及工人的身体健康与生命安全，必须有科学的、合理的安全组织施工方案。
一、施工前准备
在开始电缆敷设工程之前，施工单位必须严格按照以下步骤进行准备工作：
1.制定详细的施工计划，包括施工地点、时间安排、施工人员配置等。
2.完善安全管理制度，明确责任人，建立安全督察制度。
3.提前进行施工现场的勘察和环境检测，确保施工条件符合要求。
4.对施工人员进行安全培训，包括作业规范、紧急情况处理等。
二、施工过程中的安全措施
在电缆敷设的施工过程中，必须严格执行以下安全措施：
1.确保施工现场的通风良好，防止有害气体聚集。
2.采取有效的防火措施，如禁止吸烟、使用防爆工具等。
3.使用合格的施工设备和工具，避免设备故障导致事故发生。
4.定期检查电缆敷设过程中的安全隐患，及时处理，并记录管理。
三、施工结束后的安全整理
电缆敷设工程完成后，施工单位必须进行安全整理工作：
1.清理施工现场，确保没有遗留的材料、工具等物品。
2.对施工设备进行检查和维护，确保设备完好无损。
3.将施工过程中的安全记录进行整理归档，以便今后审查利用。
结语
以上就是电缆敷设安全组织施工方案的相关内容。
只有严格遵守安全规定，科学有序地进行施工，才能保障工程的质量和工人的安全。
希望各施工单位认真执行安全措施，确保电缆敷设工程的安全顺利完成。

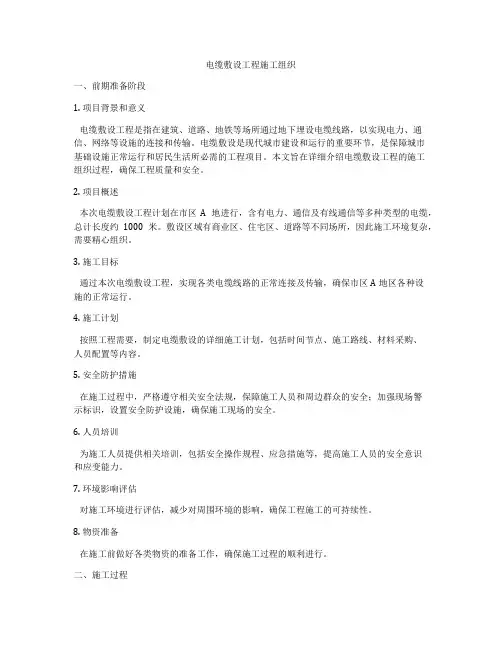

电缆敷设工程施工组织一、前期准备阶段1. 项目背景和意义电缆敷设工程是指在建筑、道路、地铁等场所通过地下埋设电缆线路，以实现电力、通信、网络等设施的连接和传输。
电缆敷设是现代城市建设和运行的重要环节，是保障城市基础设施正常运行和居民生活所必需的工程项目。
本文旨在详细介绍电缆敷设工程的施工组织过程，确保工程质量和安全。
2. 项目概述本次电缆敷设工程计划在市区A地进行，含有电力、通信及有线通信等多种类型的电缆，总计长度约1000米。
敷设区域有商业区、住宅区、道路等不同场所，因此施工环境复杂，需要精心组织。
3. 施工目标通过本次电缆敷设工程，实现各类电缆线路的正常连接及传输，确保市区A地区各种设施的正常运行。
4. 施工计划按照工程需要，制定电缆敷设的详细施工计划，包括时间节点、施工路线、材料采购、人员配置等内容。
5. 安全防护措施在施工过程中，严格遵守相关安全法规，保障施工人员和周边群众的安全；加强现场警示标识，设置安全防护设施，确保施工现场的安全。
6. 人员培训为施工人员提供相关培训，包括安全操作规程、应急措施等，提高施工人员的安全意识和应变能力。
7. 环境影响评估对施工环境进行评估，减少对周围环境的影响，确保工程施工的可持续性。
8. 物资准备在施工前做好各类物资的准备工作，确保施工过程的顺利进行。
二、施工过程1. 现场勘察在施工前，对敷设区域进行详细的勘察，确定施工路线、施工难点及可能存在的风险。
2. 地下管线勘查根据勘察结果，对敷设区域进行地下管线勘查，确保施工过程中不会破坏其他管线。
3. 施工方案论证制定详细的施工方案，包括敷设方式、工艺流程、人员配置等内容，并进行论证和调整。
4. 施工队伍组建组建专业的施工队伍，包括工程师、技术人员、现场施工人员等，确保施工质量。
5. 施工准备准备施工所需的设备、工具、材料等物资，确保施工过程的顺利进行。
6. 施工安排按照施工计划，合理安排施工进度和施工流程，确保施工质量和施工进度。
地下电缆敷设施工组织方案一、项目概述地下电缆敷设是指将电缆埋入地下的工程操作。
本组织方案旨在确保地下电缆敷设施工的顺利进行，保障工程质量，提高效率，确保施工安全，达到预定目标。
二、施工准备工作1. 确定施工计划：根据设计图纸、施工图纸和技术要求，制定详细的施工计划，明确工期和工作任务。
并通过会议、讨论等形式与相关人员进行沟通，明确各方面的职责和要求。
2. 设备及材料准备：根据项目需求，准备所需的施工设备、工具和材料，并进行检查和验收，确保其正常工作状态和质量达标。
3. 人员组织：按照工作任务，组织合适的工人和技术人员参与施工工作。
各工种的人员要具备相应的技能和经验，并进行专项培训，确保安全施工和操作。
4. 环境清理：对施工区域进行清理，清除障碍物和垃圾，保证施工现场整洁、安全、有序。
三、施工方案及步骤1. 地下电缆敷设路径确认：根据设计要求和实地调查，确认电缆敷设路径，包括线路走向、弯曲曲度、埋深等。
并进行标记和测量，确保施工的准确性和一致性。
2. 施工现场布置：根据敷设路径，在施工区域内进行标线、挖槽、设立挡板、警示标志等，确保施工现场的安全和有序。
3. 敷设电缆：按照设计要求和施工图纸，进行电缆的敷设。
需注意电缆的弯曲半径、埋深、保护层等要求，并采取适当的防护措施，防止电缆损坏。
4. 固定和保护：在电缆敷设完成后，采取固定、保护和密封措施，防止电缆被外力损坏或受到环境条件的影响。
确保电缆的安全可靠。
5. 检查和测试：对敷设完成的电缆进行检查和测试，包括电缆的绝缘电阻、接地测试等，确保电缆的性能符合要求，并记录测试结果。
6. 封闭和修复：完成电缆敷设后，对挖槽进行封闭和修复，恢复地表的原始状态，清理施工现场，避免引起安全隐患和环境污染。
四、施工安全措施1. 安全教育：在施工前，对施工人员进行相关的安全培训和教育，明确施工中的安全注意事项和应急措施。
2. 施工防护：在施工现场设置警示标志，划定施工区域，并采取措施防范附近行人和车辆进入施工区域，确保施工的安全。
电缆施工施工组织设计引言概述：电缆施工施工组织设计是电缆工程施工的重要环节之一，它涉及到施工过程中的各个环节、工序以及人员的组织和协调。
一个合理的施工组织设计能够确保施工进度的顺利进行，保证电缆工程的质量和安全。
本文将从施工方案、施工人员组织、材料和设备准备以及施工现场管理四个方面详细阐述电缆施工施工组织设计的内容。
一、施工方案1.1 施工顺序：根据电缆工程的具体情况，确定施工的先后顺序，如先进行管沟开挖，然后进行电缆敷设等。
1.2 施工方法：根据电缆工程的要求和特点，选择合适的施工方法，如采用人工敷设还是机械敷设等。
1.3 施工工期：根据工程量和施工条件，合理安排施工的时间计划，确保施工进度的顺利进行。
二、施工人员组织2.1 施工人员配备：根据电缆工程的规模和难度，合理配置施工人员，包括工程师、技术员、施工人员等。
2.2 施工人员培训：对施工人员进行必要的培训，提高其专业技能和安全意识，确保施工过程的顺利进行。
2.3 施工人员协调：建立良好的施工人员协作机制，加强沟通和协调，确保施工过程中各个环节的协同作业。
三、材料和设备准备3.1 材料采购：根据施工方案，制定材料采购计划，确保所需材料的及时供应和质量保证。
3.2 设备选用：根据施工要求，选择合适的施工设备，如挖掘机、起重机等，确保施工过程的顺利进行。
3.3 设备维护：对施工设备进行定期维护和保养，确保设备的正常运行和使用寿命。
四、施工现场管理4.1 安全管理：建立健全的施工安全管理制度，加强对施工现场的安全监督和管理，确保施工人员的人身安全。
4.2 质量管理：建立质量管理体系，对施工过程进行全程监控和检查，确保电缆工程的质量达到标准要求。
4.3 进度管理：制定施工进度计划，进行进度跟踪和控制，及时发现和解决施工中的问题，确保施工进度的顺利进行。
综上所述，电缆施工施工组织设计是电缆工程施工的关键环节，它涉及到施工方案、施工人员组织、材料和设备准备以及施工现场管理等多个方面。
电缆敷设工程施工组织方案一、工程概况本工程为XX公司配电室电缆敷设项目，工程地点位于西宁市长江路5号。
工程内容包括从主配电室至办公楼小配电室电缆敷设，总长度为210米，电缆型号为国标YJV22 3150270，采用沿电缆沟敷设的方式，其中约3米需要开挖地面，深度约为50厘米。
二、施工准备1. 作业条件要求：（1）电缆线路的安装工程应按施工图进行。
（2）电缆沟的开挖应符合设计要求，沟底应平整、夯实。
（3）电缆支架、桥架等固定设施应安装完毕，并经验收合格。
2. 施工前准备：（1）组织施工人员学习图纸及有关技术资料，了解工程特点、施工工艺及质量要求。
（2）对施工人员进行安全技术培训，提高安全意识，确保施工安全。
3. 技术准备：（1）编制施工方案，明确施工流程、施工方法及质量标准。
（2）准备相关施工图纸及施工工艺流程图。
4. 材料准备：（1）电缆及附件应符合国家相关标准，具备出厂合格证及质量证书。
（2）准备施工所需的其他材料，如电缆支架、桥架、水泥、沙子等。
5. 劳动力准备：根据施工进度计划，合理安排施工人员，确保施工顺利进行。
6. 机具准备：（1）准备电缆敷设所需的机具，如电缆输送机、牵引机、固定器等。
（2）准备施工过程中的辅助工具，如挖掘机、铲车、测量仪器等。
三、施工程序1. 工艺流程：电缆敷设前准备→ 电缆沟开挖及铺砂→ 电缆敷设→ 隐蔽验收→ 回填土→ 埋标桩2. 工艺流程细则：（1）准备工作：组织施工人员学习图纸及施工方案，明确施工工艺及质量要求。
（2）电缆沟开挖及铺砂：按照设计要求开挖电缆沟，沟底平整、夯实，然后铺设一层100mm厚的砂垫层。
（3）电缆敷设：① 电缆从电缆盘上卸下，检查电缆外观是否损坏，核对电缆型号、规格是否符合要求。
② 电缆按设计要求固定在支架、桥架上，采用人力或机械牵引，注意防止电缆弯曲、损坏。
③ 电缆敷设过程中，应保持电缆的整洁，避免污染和损坏。
④ 电缆接头制作及附加安装：按照设计要求制作电缆接头，安装电缆附件，确保接头质量。

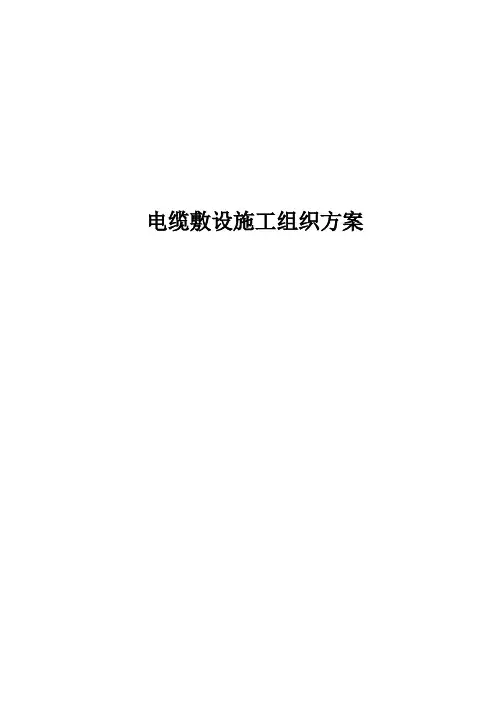

电缆敷设施工组织方案一、施工组织机构1、施工单位：神华大雁工程建设有限公司郭家弯项目部2、施工地点：中央变电站至盘区变电所3、施工总负责人：师宁4、现场安全负责人：师东高5、电气技术负责人：赵萌6、施工班组：(1)电工班组负责人：赵萌、苗养存（2）绞车司机：张小宝绞车联络人(或称监护人）：李亚宏（3）监护人员名单依次为：葛浩浩、刘建龙、高彦宁、高换英、刘二龙、陈来义、曾海峰、张小宝、张留金、张以通、李凤龙、李厚勤、同耀鹏、牛有龙、彭水平、李亚亚、刘建龙、韩青春、李飞飞、安树峰、牛官军。
二、主要工程内容：1、操作要点及技术要求：1)电缆敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，尽量减少电缆接头。
2)电缆在终端与接头附近应留有备用长度一般为1-1.5m。
3)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架及地面上磨擦。
4)机械敷设电缆时应小于电缆的最大牵引强度，机械敷设电缆的速度不宜超过每分钟15m。
5)电缆敷设时应排列整齐，不应交叉，加以固定并及时装设标志牌。
6)制作电缆终端与接头，从剥切电缆开始连续操作直至完成，尽量缩短绝缘暴露时间。
电缆终端上应有明显的相色标志，并应与系统的相位一致。
7)垂直敷设的电缆在每个支架上应加以固定；桥架上每隔2米处应加以固定。
8)在电缆穿过地沟，进入电气盘，柜的孔洞处应用防火堵料密实封堵。
2、敷设高压电缆YJV32-3*240mm²型11200米。
3、敷设高压电缆YJV32-3*50mm²型1500米。
4、敷设低压电缆MYPT-0.66KV 3*70mm²型3000米。
5、敷设高压电缆MYPT-8.7/10KV 3*50mm²型580米。
6、六联电缆钩总计加工制作了300套；U型电缆卡子加工22套。
7、电缆敷设时，必须佩戴好高压绝缘靴、绝缘手套、安全帽等各种防护用品。
且必须设专职人员监护。
三、施工设备准备：6吨自卸车一辆、慢速绞车一台、自制专用电缆卡具两个、自制专用电缆线盘、冲击钻、台钻、电焊机、手枪电钻、角磨机、水钻、切割机、起吊用锁具、液压式压线钳子。
四、施工用具准备：各种规格的扳手、钢卷尺、30米皮尺、兆欧表、电笔、万用表、电工钳子、螺丝刀子、偏口钳子、焊锡罐、钢锯等。
五、施工常用消耗材料：砂布、锯条、毛巾、电焊条、焊锡、焊锡油等。
六、作业流程施工前准备工作（包括电缆钩制作）井下打孔及电缆钩的安装编制主井井筒高压电缆敷设施工方案电缆入井的穿墙孔的施工揭电缆沟盖板并进行沟内杂物清理专用电缆卡具制作两台临时绞车在制定地点的安装各部位监护人员、联络人、绞车司机就位电缆在电缆沟内敷设从库房拉电缆至施工现场电缆在井下敷设盖电缆钩盖板电缆沟盖板回填土电缆沟上原有部分绿化施工（跟矿方确认后施工）1、电缆运输：将电缆出库手续办理完后，利用自卸车将敷设电缆运至敷设地点，再将电缆放在自制电缆线盘上。
2、电缆卡具制作好后，将电缆皮子夹在电缆卡具与电缆之间做保护垫，并用M12螺栓进行紧固，使专用电缆卡具可靠固定在距电缆端部100-200mm处，在命令1#绞车司机以最慢的速度拽拉电缆。
3、当电缆敷设至1#绞车位置时，2#绞车钢丝绳固定在1#电缆卡具上；1#绞车钢丝绳固定在2#电缆卡具上（即2#电缆卡具位置距1#电缆卡具200米左右）；4、两台绞车钢丝绳固定好后同时运行，但2#绞车速度比1#绞车速度慢，避免2#绞车硬拽电缆如出现特殊情况，1#、2#绞车位置的联络人应及时沟通发出停车指令。
5、电缆拽至2#绞车位置后在此处存放50米左右的电缆，再利用人工敷设电缆至35KV变电站指定配电柜进行做头、接线，但所接配电柜暂不送电，挂好警示牌。
6、电缆经矿方指定入井位置进行井下电缆敷设，在敷设时施工人员站在主井皮带机的皮带上进行敷设。
七、高压电缆敷设的技术措施：1、电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘展无老化及裂纹。
2、各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用镀锌件。
3、其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均主要机具：1、电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。
2、绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
3、无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机通讯联络4、预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
5、电缆沟、及人孔等处的地坪及抹面工作结束，电缆沟排水无积水。
6、电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟设备安装应具备下列条件1变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2、电缆支架及电线过管、保护管安装完毕，并检验合格。
准备工作：1施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损。
电缆敷设前进行绝缘摇测或耐压试验。
1、 3～10kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。
必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。
2、纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。
检查方法是：将芯线绝缘纸剥下一块，用火点着出叭叭声，即电缆已受潮。
3、电缆测试完毕，油浸纸绝缘电缆应立即用焊料(铅锡合金)将电缆头封好。
电缆应用橡皮包布密封后再用黑包布包好。
4、放电缆机具的安装：采用机械放电缆时，应将机械选好适当钢丝绳和滑轮安装好。
人力放电缆时将滚轮提前安装好临时联络指挥系统的设置：1、线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
2、室外电缆敷设，可用无线电对讲机做为定向联络，简易电话作为全线联手持扩音喇叭指挥。
3、支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表图的方式划出来。
以防电缆的交叉和混乱。
电缆的搬运及支架架设：1、电缆短距离搬运，一般采用滚动电缆轴的方法。
滚动时应按电缆轴上箭头指示方向滚动。
如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运以免电缆松弛。
2、电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为直。
架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
3、电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨或托撬(旱船法)。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
4、电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、管处、垂直位差处均应留有适当的余度。
敷设方法可用人力或机械牵引。
1、不同等级电压的电缆应分层敷设，高压电缆应敷设在下层。
2、同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。
3、自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。
高层、大面电缆宜用机械牵引敷设4、电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。
在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确。
电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确。
5、室外沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
室外沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
6.电缆在电缆沟敷设时，防止套管防水处理不好，沟内进水。
应严格按规范和工艺要求施工。
7、沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。
电缆施工前须将电缆事先排列好，划出排列图表，按图表进行施工。
电缆敷设时，应敷一根整理一根，卡固一根。
（一）主斜井井筒高压电缆敷设前准备工作：1、敷设电缆前技术员必须将本措施贯彻给每位作业人员，不参加学习的人员，不得参加该项工作。
2、施工前准备好敷设过程中所使用的电器具如：专用电缆卡具、电缆线盘、绞车等。
3、施工前，施工负责人必须向每位作业人员讲清工作步骤、内容、人员分工及其安全注意事项，并备齐所需的工具、器材。
4、所有高压电缆及电气设备必须经过绝缘、耐压试验，合格后可进入施工现场，保留试验记录。
5、确定电缆敷设方式及电缆线盘位置（即电缆敷设方法用人力和机械牵引两种方法综合使用；电缆线盘安放在电缆沟尽头主井巷道北侧。
6、揭电缆沟盖板，将揭开的电缆沟盖板放到指定地点，摆放整齐、稳妥，且施工过程不要损伤周围的树木。
7、检查电缆沟深度与各种管道交叉平行的距离是否满足有关规程的要求，障碍物是否清除，如有杂物清理干净。
（二）打孔技术措施：1、巷道内给点，每50米挂线打电缆钩安装孔，安装电缆钩。
2、施工当中所用电源由矿方指定，接线完毕要确认设备的完好。
3、拆接线前，将上一级开关电源断电闭锁和加锁，并挂“有人工作，禁止送电”的警示牌，由专人操作，必须先验电、放电，确认无电后，方可进行拆接线工作，停送电必须严格执行“谁停电，谁加锁、谁解锁、谁送电”的停送电的作业制度。
4、使用打孔设备作业时，必须坚持执行“一人作业，一人监护”的作业制度，监护人员必须由施工负责人亲自指派。
5、使用打孔设备作业时，操作人员必须握紧手柄，精力集中。
6、每打完一个孔，施工人员都应对其进行清理。
7、使用打孔设备作业完毕后，施工负责人及操作人员必须清理干净工作现场，发现异常必须立即处理，确认现场正常后，方准撤离所有人员。
（三）、电缆钩的安装：1、将电缆钩紧贴巷道帮用膨胀螺栓进行固定，电缆钩吊挂整齐、美观，安装位置符合要求。
2、将制作好的160套八联电缆钩固定牢靠，电缆挂钩固定间距为1.5米，电缆挂钩底部距地面高度为2米。
（四）、专用电缆卡具及电缆线盘的制作：1、根据电缆外径选用不同直径的400mm长镀锌钢管，制作专用电缆卡具。
将其所选镀锌钢管沿轴线切割成半径管，在半径管上平均100mm处焊接固定耳子，并在电缆卡具与电缆之间夹电缆皮子做保护垫后，用M12螺栓进行紧固，使专用电缆卡具可靠固定在距电缆端部100-200mm处。
2、在专用电缆卡具制作时要用φ12钢筋制作起吊环，并可靠焊接在专用电缆卡具非紧固侧，用于绞车钢丝绳的固定。
3、电缆线盘利用主井皮带机现用的放带支架。
（五）安装临时绞车1、1#绞车安装在空压机房的南侧，绞车的尾绳固定在南侧院墙底部。
2、2#绞车安装在35KV变电站的东侧，绞车的尾绳固定在35KV变电站附近电缆井上，且用自制U型卡子固定在地面，防止尾绳反弹。
（六）电缆敷设技术要求：1、电缆在支架要排列整齐，不得有交叉，且转弯处能托住电缆平滑均匀过渡，电缆弯曲半径应符合施工要求（R≧10d d为电缆外径）；电缆禁止绞拧，护层断裂和表面严重划伤。
