全国2018届中考物理真题分类汇编专项练习：电功率的计算

2018届中考物理专项练习--电功率的计算（含答案、全国通用）【答案】1. C2. D3. B4. C5. C6. C7. A8. D9. B 10. A11. B 12. AD 13. BCD 14. BCD15. 6；3.616. 120017. 10；3.618. 电功（消耗电能）；82；60019. 3；1.220. 10；0.2；4；0.9；3.621. 1.3；293.3；1.76×10522. 白炽灯；20023. 60；3.6；4024. 20025. 1.826. 0.24W27. 3：5；5：328. 41；2200；0.129. 2017.6；4400；50030. 短路；0；231. 6；0.4532. 3.6×105；1000；电饭锅33. 电流；电压；5；0.3；1.8；先变大后变小34. 解：（1）由P=可得，电热丝的电阻：R===121Ω；（2）由表格数据可知，豆浆机正常工作一次，加热时间t R=8min=480s，电动机工作时间t M=2min=120s，由P=可得，豆浆机正常工作做一次豆浆，电流做功：W=P R t R+P M t M=400W×480s+100W×120s=2.04×105J；（3）豆浆机的电热丝3min内消耗的电能：W实=kW•h×60=0.02kW•h=7.2×104J，电热丝的实际功率：P实===400W，他家电路的实际电压：U实===220V．答：（1）豆浆机正常工作电热丝电阻是121Ω；（2）豆浆机正常工作做一次豆浆，电流做功2.04×105J；（3）他家电路的实际电压是220V．35. 解：=1100W，（1）由表格数据可知，电烤箱在高温挡正常工作时的功率P高温在高温挡正常工作30分钟所消耗的电能：W=P高温t=1100W×30×60s=1.98×106J；（2）当开关S1、S2都闭合时，电路中只有电阻丝R1工作，电路中电阻较小，功率较大，所以处于高温档；由P=UI=可得，电路中R1的阻值：R1===44Ω；（3）当开关S1闭合、S2断开时，电路中R1、R2串联，电路中电阻较大，功率较小，所以处于低温档；=440W；由表格数据可知，电烤箱低温挡正常工作时的功率P低温由P=UI得，低温挡正常工作时电路中的电流为：===2A，I此时R1的功率：P1=I低温2R1=（2A）2×44Ω=176W。

2018年江苏省十三大市中考物理真题分类汇编电功、电功率汇编（含答案解析）1．（2018•南京）两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样。

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；①图中有一根线连接错误，请在这积线上打“×”，并在图中改正；②闭合开关前，滑动变阻器的滑片P应位于B（远填“A”或“B”）端；③闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为0.75 W。

（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便。

【分析】（1）①原电压表测电源电压是错误的，应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P=UI求小灯泡L1的额定功率；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P=UI 可求出灯的额定功率。

【解答】解：①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P=UI=2.5V×0.3A=0.75W；（2）在上面分析的基础上，设计的电路下图2所示：故答案为：（1）①如上图1；②B；③电流；0.75；（2）如上图2所示。

2018年全国中考物理90套试卷电功率汇编一、选择题1.<2018包头）如图7所示，电源电压恒为12V不变，R L、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是< ）A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4JB.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2AC.当S闭合，S1断开，滑片P在a端时，灯每秒钟消耗的电能为14.4WD.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W【答案】B2.<2018达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W【答案】B3.<2018达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3．6 WB．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值【答案】A4.(2018哈尔滨>某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( >A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B5.(2018哈尔滨>某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是<不计灯丝电阻随温度的变化）( ）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3【答案】C6.<2018玉林）如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大【答案】B7.<2018玉林）如图6所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

2018年中考物理真题汇编: 电功和电功率一、选择题1.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小【答案】A【解析】由电路图知，灯泡L与滑动变阻器P并联，当滑片P向右移动时电压表的示数不变，滑动变阻器的阻值变大，由I= 知通过滑动变阻器的电流变小、通过灯泡的电流不变，由P=UI知灯泡的亮度不变，并联电路干路中的电流等于各条支路中的电流之和知电流表的示数变大。

【分析】并联电路电压的特点：支路两端的电压相等；并联电路电流的特点：干路中的电流等于各条支路中的电流之和；根据I= 判断各条支路中的电流变化；灯泡的亮度由实际功率决定的。

故答案为：A。

2.如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。

下列说法正确的是（）A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B. 右侧电阻丝的阻值比左侧小C. 通过右侧电阻丝的电流比左侧小D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系【答案】D【解析】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；B．右侧电阻丝的阻值比左侧大，B不符合题意；C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t相同时R越大Q就越大；C．串联电路中的电流处处相等.故答案为：D。

3.小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A.微波炉正常工作时的电压大于电视机正常工作时的电压B.微波炉正常工作时的电流等于电视机正常工作时的电流C.微波炉正常工作时的电功率大于电视机正常工作时的电功率D.每月在微波炉上用的电费一定比在电视机上用的电费多【答案】C【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，A不符合题意；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，C符合题意；电压相同，由P＝UI可知，微波炉正常工作时的电流大，B不符合题意；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，D不符合题意。

电功率的计算一、单选题(本大题共11小题，共22.0分)1. 在电源电压不变的某一电路中，接入一个可调温的电热器，电热器内部有两根阻值不相等的电热丝．当两根电热丝串联使用时，电热器消耗的电功率为220W；当只使用其中一根阻值较大的电热丝时，电热器消耗的电功率为330W．若将两根电热丝并联使用，则电热器消耗的电功率为（）A. 770WB. 880WC. 99 0WD. 1100W2. 如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均不超过所选量程，灯泡电压不超过额定值．下列说法正确的是（）A. 滑片向右滑动时，电压表和电流表示数均变小 B. 电路的总功率最大值为10.8W C. 小灯泡功率最小值为1.5W D. 变阻器允许调节的范围是24～60Ω3. 如图所示，闭合开关S．在变阻器滑片向右滑动过程中，下列说法正确的是（）A. 电压表V1示数变大，灯泡L的实际功率变小B. 电压表V2示数变大，灯泡L的实际功率变小C. 电流表A示数变大，灯泡L的亮度变暗D. 电压表V1与电流表A示数比值不变，灯泡L的亮度变暗4. 把标有“12V36W”的灯泡L1和“8V16W”的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24 VB. 电路中的电流为3 A C. 两灯泡的总功率为32 W D. 灯L1的实际电压大于灯L2的实际电压5. 如图是养鸡场冬季用来调控光照和室温设备的原理电路图．此设备的作用是，夜晚对鸡舍内加温，同时增大光照量，白天只进行适当保温，不进行灯光照射，可增大鸡的产蛋量．电路图中R1、R2是电热丝．R1：R2：R L=1：2：2，S1、S2可以同时断开或闭合，以实现白天和夜晚的用电要求．开关S闭合时，下列说法不正确的是（）A. S1、S2同时断开时，设备运行处于白天用电状态B. S1、S2同时闭合时，设备运行处于夜晚用电状态C. S1、S2同时断开时，在相同时间内R1和R2产生的热量之比为2：1D. S1、S2同时闭合时，若电流表示数为6 A，则R1的实际功率为880 W6. 如图所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P由a向b滑动的过程中，灯泡工作时的电阻不变．可能观察到的现象是（）A. 灯L1逐渐变亮B. 灯L2逐渐变暗 C. 电流表示数变大 D. 灯L1逐渐变暗7. 如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变，则下列判断不正确的是（）A. 无论如何移动滑片P，电路中总功率不会超过3WB. 移动滑片P，电路的总功率最小值为0.6WC. 当滑片P滑到某个位置时，L和R的电功率相等D. 当滑片P由a滑向b的过程中，灯泡L的电功率一直减小8. 定值电阻R和小灯泡L的伏安特性曲线分别如图所示．若将R和L串联后接在12V的电源两端，则R与L的电功率之比为（）A. 1： 5B. 1：3 C. 1：2 D. 5：79. 将两个定值电阻串联接到电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为3P1．将这两个定值电阻并联接在同一电源两端时，下列说法中正确的是（）A. 串联时R1与R2两端的电压之比为3：1B. 并联时R1消耗的功率为16P1C. 并联时通过R1与R2的电流之比为1：3D. 并联时两电阻消耗的总功率P110. 甲、乙两只灯泡，其I-U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是（）A. 2WB. 1.6WC. 1.2WD. 0.8W11. 如图是晶晶探究串联电路电压关系的电路图，她连接好电路后，S断开时，发现电压表示数为9V，S闭合后，发现电压表示数为3V，对这一电路分析正确的是（）A. R1与R2电压之比为1：2 B. R1与R2电阻之比为2：1 C. R1与R2电流之比为2：1 D. R1与R2功率之比为3：l二、多选题(本大题共3小题，共9.0分)12. 如图，电源电压恒为4.5V，灯泡L标有“3V0.9A”字样，在不损害电路元件的情况下，下列判断正确的是（）A. 该电路的最大功率是4.05W B.滑动变阻器的阻值可以调到零 C.滑片向左移动时，电压表示数变大 D.滑片向右移动时，灯泡消耗的功率变小13. 将标有“2.5V 1.25w”字样的灯泡和标有“20Ω1A”字样的滑动变阻器连接在如图所示的电路中，其中电源电压恒为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”．闭合开关，为保证两电表的示数均不超过所选量程，灯泡两端电压不超过额定值（不考虑灯丝电阻随温度的变化），则在变阻器滑片移动的过程中下列说法正确的有（）A. 将变阻器的滑片向右移动，灯泡变亮 B. 该灯泡的电阻是5Ω C. 变阻器接入的最小电阻为4Ω D. 灯泡正常发光时，灯泡和变阻器的功率之比为5：414. 如图所示（甲）是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），则图象可知（）A. 电阻R0两端电压与通过R0的电流成正比B. R0的电阻值是5ΩC. 该电路最小功率0.3WD. 滑动变阻器R的最大电阻是25Ω三、填空题(本大题共18小题，共36.0分)15. 如图所示，把标有“6V3W”的灯泡L和滑动变阻器R串联接入恒定电压为9V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，则L正常发光时，滑动变阻器接入电路的电阻是______Ω，当L的实际功率是 1.6W时，电路的总功率是______W。

专题28 电功率一．选择题（共27小题）1．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答。

【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。

故选：B。

2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。

【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。

功率的计算1．妈妈与小明进行爬山比赛，他们选择的起点、路径和终点都相同，全程设为匀速运动，妈妈的体重是小明的2倍，妈妈所用的时间是小明的3倍，若妈妈克服重力做功为W1、功率为P1，小明克服自身重力做功为W2、功率为P2，则下列关系正确的是A．W1:W2=1:1 B．W1:W2=2:3 C．P1:P2=1:1 D．P1:P2=2:3【答案】D2.在水平地面上，小明在10s内用50N力沿水平方向拉着重为100N的小车前进了5m，则小明的功率是：A.25WB.50WC.250WD.500W【答案】A3．如图所示，某工地用滑轮组将重为5000N的货物匀速提升6m，所用时间为20s，在绳的末端所用拉力为2200N，下列说法错误的是（）A．M处滑轮的作用是改变力的方向B．提升货物过程中的有用功是3×104JC．拉力的功率为660WD．若只增加货物所受的重力，滑轮组的机械效率将增大【答案】C4.如图所示，小王通过滑轮组向高处提升重210N 的物体，动滑轮重10N，定滑轮重15N，不计绳重及滑轮与轴之间的摩擦。

8s 内物体匀速上升4m，则该8s 内（）A．小王做的有用功为840JB．小王做的额外功为100JC．小王做功的功率为110WD．小王对绳子的拉力为70N【答案】A、C5．航空母舰上的飞机起飞时，由于跑道距离有限，可采用蒸汽弹射来帮助飞机迅速起飞所需要的速度，我国正在加紧研制这项技术力争在后续的航母中投入使用，蒸汽弹射是将水蒸气的内能转化为飞机的动能，转化效率约为9%，对于蒸汽弹射以下说法正确的是（）A．功率大、效率高B．功率大、效率低C．功率小、效率高D．功率小、效率低【答案】B6．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（）A．物体10s时的速度大于4s时的速度B．0﹣6s拉力对物体所做的功大于6﹣12s拉力对物体所做的功C．0﹣6s拉力对物体做功的功率小于6﹣12s拉力对物体做功的功率D．0﹣6s物体所受的拉力大于6﹣12s物体所受的拉力【答案】B7．如图所示，物体重180N，动滑轮重IO N．小明用100 N的拉力（方向不变）将物体匀速提升2m，用了l0s，则此过程中有用功是▲ J，额外功是▲ J，拉力的功率是▲ W，滑轮组的机械效率是▲ ．【答案】360；40；40；90%．8．新材料碳纤维具有高强度、高耐热、密度小等特性，一架由碳纤维材料制作的小型无人机，质量为2kg，在5s 内匀速竖直上升10m，则该无人机克服自身重力做功为J，功率为W。

2018年中考物理真题汇编—功、功率、杠杆，滑轮计算题及答案1．（2018•浙江）在拓展课上，小泉同学模拟某建筑工地上拉动工件的情景，设置了如图所示的滑轮组。

他用该滑轮组在4秒内将一个重为100牛的物体，沿着水平地面匀速拉动了2米。

人的拉力为18牛，物体移动时受到地面的摩擦力为物重的0.35倍，不计绳重及机械的摩擦。

求：（1）人的拉力所做的功。

（2）人的拉力做功的功率。

（3）动滑轮受到的重力。

解：（1）由图知，n=2，则绳端移动的距离：s绳=ns物=2×2m=4m，人的拉力所做的功：W=Fs绳=18N×4m=72J；（2）拉力F做功的功率：P===18W；（3）因为物体移动时受到地面的摩擦力为物重的0.35倍，所以物体受到的摩擦力：f=0.35G=0.35×100N=35N；因物体匀速移动时处于平衡状态，物体受到的拉力F拉和摩擦力是一对平衡力，所以，滑轮组对物体的拉力：F拉=f=35N，不计绳重及机械的摩擦，由F=（G动+F拉）可得，动滑轮的重力：G动=nF﹣F拉=2×18N﹣35N=1N。

答：（1）人的拉力所做的功为72J。

（2）人的拉力做功的功率18W。

（3）动滑轮受到的重力为1N。

2、（2018•烟台）如图是某汽车起重机静止在水平地面上起吊重物的示意图，重物的升降使用的是滑轮组，滑轮组上钢丝绳的收放是由卷扬机来完成的。

提升重物前，起重机对地面的压强为2×105Pa，某次作业中，将重物甲以0.25m/s的速度匀速提升时，起重机对地面的压强为2.3×105Pa；若以相同的功率将重物乙以0.2m/s的速度匀速提升时，起重机对地面的压强为2.4×105Pa（不计钢丝绳重和摩擦）（1）起重机两次提升的重物质量之比。

（2）起重机两次提升重物时，滑轮组的机械效率之比。

（3）提升重物乙时，滑轮组的机械效率是多少？解：（1）设起重机重为G，被提升重物甲重力为G甲，被提升重物乙重力为G乙；提升物体前，起重机对地面的压力：G=P1S，匀速提升重物甲时，起重机对地面的压力：G+G甲=P2S匀速提升重物乙时，起重机对地面的压力：G+G乙=P3S故G甲=（P﹣P）S，G乙=（P3﹣P1）S====﹣﹣﹣①G=mg故==﹣﹣﹣﹣﹣②（2）根据P===Fv，因以相同的功率将重物提升，故拉力与提升的速度成反比，===，﹣﹣﹣﹣﹣﹣③因η===﹣﹣﹣﹣﹣④由③④得：起重机两次提升重物时，滑轮组的机械效率之比。

最大（最小）电功率的计算【考法综述】1.求电路的最大电功率或者最小电功率。

2.求满足电路安全条件的各物理量取值范围。

3.动态电路分析。

【解法探讨】例1.（2018贺州）用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A．灯泡L工作时的最小功率是0.7WB．电流表示数的变化范围是0.25～0.55AC．滑动变阻器允许的取值范围是2～20ΩD．电压表示数的变化范围是3～6V【答案】D【简析】由电路图可知，滑动变阻器与灯泡L串联，电压表测灯泡L两端的电压，电流表测电路中的电流。

灯泡的额定电流为0.5A，电流表的量程为0～0.6A，为了保证电路中各元件的安全，电路中的最大电流为I max=I L=0.5A，灯泡的电阻：R L== =12Ώ。

电路中的最小总电阻：R总= = =16Ώ。

所以，滑动变阻器接入电路中的最小阻值：R滑min=R总min﹣R L=16Ωmin﹣12Ω=4Ω。

当滑动变阻器接入电路中的阻值最大时，电流最小，电压表示数最小，各元件是安全的，所以，滑动变阻器的电阻允许调节的范围为4Ω～20Ω，所以C错。

当滑动变阻器接入电路中的电阻最大时，电流最小，灯泡的功率最小。

此时电路的电阻R=R L+R滑max=12Ώ+20Ώ=32Ώ;最小电流为I min= ==0.25A,所以电流表示数的变化范围为0.25A—0.5A，B错。

电压表的最小示数（即灯泡的最小电压）：U小=I min R L=0.25A×12Ω=3V；因为灯泡的额定电压为6V，所以电压表的最大示数为6V，则电压表示数的变化范围是3V～6V，D正确。

灯泡的最小功率：P L=I min2R L=（0.25A）2×12Ω=0.75W，A错。

初中物理计算题分类复习一、串、并联电路计算：1、在图1所示的电路中,当S1闭合,S2、S3断开时,电压表的示数为6 V,当S1、S3断开, S2闭合时, 电压表的示数为3 V.求：（1）电源电压是多少? （2）当S1、S3闭合, S2断开时, 电压表的示数为多少?图12、图2所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？图2二、欧姆定律计算：3、如图3所示,R1=10 ,R2=15 ,电流表示数是1A，求：（1）R1中电流I1和R2中I2各是多大？（2）电压表的示数是多大？图34、如图4所示电路中，当电源电压为4 V时，电压表的示数为1 V；当电源电压增至12 V时，电流表的示数为0.5 A。

求电阻R1、R2的阻值。

三、电功、电功率、焦耳定律计算：5、如图5所示电路，电源电压为4．5V，R1阻值为5Ω，滑动变阻器R2最大阻值为20Ω，电流表量程为0～0．6A，电压表量程为0～3V。

求：(1)滑动变阻器允许接入电路的阻值围；(2)正常工作时整个电路消耗的最大功率。

图56、某电热水瓶的铭牌如下表所示。

若热水瓶装满水，在额定电压下工作7、（外界大气压强为1个标准大气压）。

求： （1）保温时通过电热水瓶的电流是多少？（2）加热时电热水瓶的电阻多大？（3）若瓶20℃的水加热10min 正好烧开，则加热时电热水瓶的热效率是多少？（4）请你尝试画出电热水瓶的部电路图。

7、某校同学在研究用电器的电功率时连接了如图6所示的电路，电路中电员两端电压保持不变。

当闭合开关S 1滑动变阻器的滑片P 移动到a 时，闭合开关S 2、S 3与断开S 2、S 3，电流表的变化围为0.4A ～0.1A ，电压表的变化围为6V ～4V ；当断开开关S 2和S 3，滑动变阻器的滑片P 移动到距a 点1/2时小灯泡L 正常发光。

2018年中考物理真题汇编--电功率计算及答案1、（2018•杭州）小金对玩具汽车的电动机很感兴趣，他拆下电动机，测得它的内阻为1.5Ω．为测量电动机工作时的电流，利用身边现有器材，设计了如图所示的电路（符号表示数值可读的变阻器）。

已知电源电压为12V，当变阻器的阻值为6Ω时，电压表的读数为3V．计算此时：（1）通过电动机的电流；（2）电动机消耗的电功率。

解：（1）由图知，电动机M与变阻器串联，电压表测电动机M两端的电压，根据串联电路电压的规律知，变阻器的电压：U R=U﹣U M=12V﹣3V=9V；由欧姆定律可得，通过变阻器的电流：I R===1.5A；因串联电路中电流处处相等，则通过电动机的电流：I M=I R=1.5A；（2）电动机消耗的电功率：P M=U M I M=3V×1.5A=4.5W。

2．（2018•湖南）某电熨斗的电路如图所示，额定电压为220V，最大功率为440W，发热部分由调温电阻R和定值电阻R0组成。

调温电阻R是可变电阻，其最大阻值为110Ω，温度对电阻值的影响忽略不计，则：（1）该电熨斗以最大功率工作10min消耗多少电能？（2）定值电阻R0的阻值为多大？（3）该电熨斗在以额定电压工作时的最小功率是多大？此时通过电熨斗的电流是多大？解：（1）已知t=10min=600s，最大功率P大=440W，由P=可得，该电熨斗以最大功率工作10min消耗电能W=P大t=440W ×600s=2.64×105J；（2）当调温电阻接入电路中的电阻为0Ω时，电熨斗的功率最大，由P=可得，定值电阻R0的阻值：R0===110Ω；（3）当调温电阻接入电路中的电阻R=110Ω时，电熨斗的功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===1A，电熨斗的最小功率：P小=UI=220V×1A=220W。

答：（1）该电熨斗以最大功率工作10min消耗2.64×105J电能；（2）定值电阻R0的阻值为110Ω；（3）该电熨斗在以额定电压工作时的最小功率是220W；此时通过电熨斗的电流是1A。

专题17 额定功率和实际功率【1】（2018•扬州卷）如图所示，电源电压为6V，当S1、S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为___Ω；当S1、S3断开，S2闭合时，电压表示数为3V，则通过R1的电流_____A，电路的总电功率是____W，通电5min电路中R2产生的热量是________J。

【答案】 12 0.25 1.5 225＝12Ω，电路的总电功率：P＝UI＝6V×0.25A＝1.5W；通电5min电路中R2产生的热量：Q ＝I2R2t＝（0.25A）2×12Ω×5×60s＝225J。

点睛：（1）当S1、S2闭合，S3断开时，电路为R1的简单电路，电流表测通过R1的电流，根据欧姆定律求出R1的阻值；（2）当S1、S3断开，S2闭合时，R1与R2串联，电压表测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R1的电流，根据P＝UI可求电功率；（3）根据Q＝I2Rt可求5min电路中R2产生的热量。

【2】（2018•枣庄卷）如图所示，是某种电热器的电路图，电源电压220V，R1、R2的阻值分别为11Ω、22Ω，通过旋转扇形开关S，接触不同触点，实现高、中、低三个档位的转换，电热器在低温工作时的电功率是_____W，在高温档工作1min产生的热量是_____J。

【答案】6600 3.96×105【解析】解：根据P＝，当电阻最大时，电功率最小，开关S接触c时只有R2连入电路时为低温档， P小＝＝2200W当两电阻并联时，开关S接触c、d时两电阻并联此时电路的总电阻最小，R并＝在高温档工作1min产生的热量是：Q高＝t＝×60s＝3.96×105J。

【3】（2018•德州卷）如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

2018年中考物理真题汇编--电学和热学综合计算及答案1、（2018•山东）．图甲是一家用电器，有“低温”，“中温”，“高温”三档，铭牌见下表（“高温”档功率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”档。

请完成下列问题：（1）“低温”档正常工作时的电阻是多少？（2）“高温”档正常工作时的总电流是多少？（3）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/（kg•℃）且保持不变，用该电要器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？解：（1）闭合S1为“低温”档，R1单独接入电路，由P=可求“低温”档正常工作时的电阻是：R1===88Ω；（2）闭合S1为“低温”档，R1单独接入电路，单独闭合S2为“中温”档，高温档为S1、S2同时闭合，R1、R2并联，P高温=P低温+P中温=550W+1100W=1650W根据P=UI可得高温档时正常工作的电流：I===7.5A，（3）电暖器的“高温”档正常工作20分钟，放出的热量：W=P高温t=1650W×20×60s=1.98×106J空气吸收的热量：Q吸=ηW=50%×1.98×106J=0.99×106J由Q吸=cm△t可得，房间的空气温度升高：△t===15℃。

答：（1）“低温”档正常工作时的电阻是88Ω；（2）“高温”档正常工作时的总电流是7.5A；（3）可使此房间的空气温度升高15℃。

2、（2018•东营）多功能养生壶具有精细烹饪、营养量化等功能，深受市场认可和欢迎。

图乙是某品牌养生壶简化电路图。

（ρ水=1×103kg/m3，c水=4.2×103J/（kg℃），g=10N/kg）（1）开关S1、S2处于什么状态，养生壶为高温档，说明判断依据；（2）求R1的阻值；（3）养生壶处于低温档工作时，求电路中的电流大小；（4）在标准大气压下，使用高温档将初温是12℃的一壶水烧开，若养生壶高温档加热效率为80%，求水吸收的热量和烧开一壶水需要的时间。

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

中考物理《电功和电功率的计算》专项练习题(附答案)一、单选题1．小明按如图所示电路测量小灯泡功率，备有器材规格如下：电源电压恒为6V，小灯泡额定电压为2.5V，灯泡正常发光时灯丝电阻约为lOΩ，变阻器甲的规格“10Ω 1A”、乙的规格“50Ω 0.5A”，电流表量程有“0～0.6A”、“0～3A”，电压表量程有“0～3V”、“0～15V”，下列说法不正确的是（）A．当电压表示数为2.5V时，灯泡消耗的功率等于额定功率B．为减小误差，电压表量程选“0～3V”，电流表量程选“0～0.6A”C．变阻器应选择甲“10Ω 1A”D．由本实验可发现，灯泡在不同电压下，实际功率不同，亮度不同2．如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A．0.45W B．0.50W C．0.80W D．0.90W3．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P ④P＞Ⅰ2（R1+R2）A．①②B．②③C．①④D．③④4．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联在电路中，另有一只电压表接在了A、B、C三接线点中的某两点之间．闭合开关S后，当滑片P移至某一端点时，电流表示数为0.4A，电压表示数为8V，再将滑片P移动至另一位置时，电流表示数为0.6A，电压表示数为6V．则下列说法正确的是（）A．电压表接在了A、B两点之间B．电源电压为14VC．在滑动变阻器滑片从b端移动到a端的过程中，定值电阻R0的最大功率为19.6WD．在滑动变阻器滑片从b端移动到a端的过程中，电路消耗的总功率变化了9.6W5．如图甲所示，电源电压恒为4.5V，小灯泡L上标有“2.5V“字样；图乙是通过小灯泡L的电流I与其两端电压U的关系图．闭合开关S，电流表示数为0.2A，下列说法正确的是（）A．此时小灯泡L的电阻值为10ΩB．通电10s电路消耗的电能为90JC．小灯泡L的实际电功率为0.5W D．电阻R的阻值为15Ω6．某洗衣机说明书所列数据如表所示，下列说法正确的是（）额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgB．洗衣机正常工作时，通过的电流为0.5AC．这台洗衣机所受重力为30ND．洗衣机接在110V的电路中，实际消耗功率为220W7．图甲是某同学“探究电流与电压关系”的电路图，闭合开关S后，滑动变阻器的滑片P从a端移至b 端的过程中，电流表和电压表的示数（I﹣U）如图乙所示，则下列说法正确的是（）A．R0的电阻值是0.2ΩB．该电路最小功率0.05WC．滑动变阻器的总电阻是5ΩD．滑动变阻器R的电功率先变大后变小8．将“3V 1W”和“6V 3W”的灯泡串联接在电源电压是6V的电路上，则它们消耗的Ω实际功率之比是（）A．3Ⅰ4B．4Ⅰ3C．1Ⅰ3D．3Ⅰ19．某同学设计了如图的双向开关电路，电源电压保持不变，灯L l标有“6V 6W”字样，灯L2标有“9V 4.5W”字样．当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法中正确的是（不计灯丝电阻随温度的变化）（）A．电源电压为15VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为3ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为4：310．如图所示是电阻甲和乙的U﹣I图象，下列说法中正确的是（）A．甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W11．图为某电磁炉与液晶电视的产品铭牌。

2018年中考物理真题汇编--电学综合计算及答案1、(2018•广西)如图甲是定值电阻R0和有“6V 6W”灯泡L的信息图象。

将它们接入图乙所示的电路，其中电源电压不变，滑动变阻器R 最大阻值为8Ω，当只闭合开关S、S1，滑片P位于R最右端时，灯泡L的实际功率为lW．求：（1）R0的阻值；（2）灯泡正常发光100s，电流通过灯泡产生的热量；（3）电源电压；（4）电路消耗的最大电功率。

解：（1）由图甲，根据欧姆定律，R0的电阻：R0===10Ω；（2）灯泡正常发光100s，电流通过灯泡产生的热量：Q=Pt=6W×100s=600J；（3）当只闭合开关S、S1，滑片P位于R最右端时，灯泡L与R最大值串联，灯泡L的实际功率为lW，由图甲可得，U L=2V，I L=0.5A，由I=可得滑动变阻器两端的电压：U R=IR=I L R=0.5A×8Ω=4V，电源电压等于灯泡L的电压与R两端的电压之和，U=U L+U R=2V+4V=6V；（4）根据P=可知电路中电阻最小时，电功率最大，电路中电阻时，滑动变阻器的滑片在最左端，R=0Ω，灯泡L与R0并联，电路消耗的最大电功率：P=P L+P0=P L+=6W+=9.6W。

答：（1）R0的阻值是10Ω；（2）灯泡正常发光100s，电流通过灯泡产生的热量是600J；（3）电源电压是6V；（4）电路消耗的最大电功率是9.6W。

2、（2018•四川）如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）。

求：（1）电源电压（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压。

（3）小灯泡消耗的最小电功率（不能为0）解：（1）小灯泡上标有“6V 3.6W”字样，表示灯的额定电压为6V，额定功率为3.6W，灯的额定电流：I===0.6A，灯正常发光时的电阻：R L===10Ω，当只闭合S、S2，滑动变阻器的滑片P在中点时，灯与变阻器串联，小灯泡正常发光，故灯的电压为6V，电路中的电流为0.6A，根据欧姆定律和串联电路电压的规律，电源电压：U=U L+U滑=6V+I×0.5R滑=6V+0.6A×20Ω=18V；（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，灯与变阻器的最大电阻串联，根据电阻的串联，R串联=R L+R滑=10Ω+40Ω=50Ω，由欧姆定律，小灯泡两端的实际电压：U实=I实R L==×10Ω=3.6V（3）所有开关都闭合，滑片滑到A端时，R2与变阻器的最大电阻并联，电流表A2测R2的电流，电流表A1测总电流，A1、A2的示数之比是3：1，根据并联电路电流的规律，通过变阻器的电流为R2的2倍，根据分流原理，R2=2×40Ω=80Ω；当灯的电流最小时，根据P=I2R，灯的实际功率最小，由图知，当R2与灯串联，即闭合S3时，电路的总电阻最大，电路的电流最小，I小===0.2A，故小灯泡消耗的最小电功率：P=I小2R L=（0.2A）2×10Ω=0.4W。

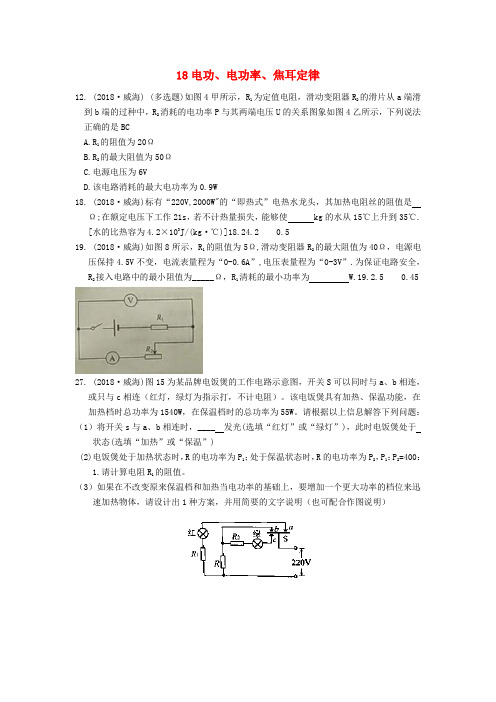

18电功、电功率、焦耳定律12. (2018·威海) (多选题)如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是BCA.R1的阻值为20ΩB.R2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W18. (2018·威海)标有“220V,2000W"的“即热式”电热水龙头，其加热电阻丝的阻值是Ω;在额定电压下工作21s，若不计热量损失，能够使 kg的水从15℃上升到35℃.[水的比热容为4.2×103J/(kg·℃)]18.24.2 0.519. (2018·威海)如图8所示，R1的阻值为5Ω,滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0-0.6A”,电压表量程为“0-3V”.为保证电路安全，R2接入电路中的最小阻值为_____Ω，R1清耗的最小功率为 W.19.2.5 0.4527. (2018·威海)图15为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。

该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W。

请根据以上信息解答下列问题：（1）将开关s与a、b相连时，____ 发光(选填“红灯”或“绿灯”)，此时电饭煲处于状态(选填“加热”或“保温”)(2)电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1.请计算电阻R1的阻值。

（3）如果在不改变原来保温档和加热当电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明（也可配合作图说明）19．（2018•烟台）常温常压下，一台标有“220V 2000W“的电热水壶正常工作时，将质量为1kg、初温为20℃的水烧开，需要的时间是168s [假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/（kg•℃）]。

1（2018·绵阳）人类已进入智能化时代。

小明家安装了空调智能控制系统，空调自动开启条件是：家中有人且室温等于或高于26℃。

S1和S2是控制空调开启的两个智能开关，当家中有人时S1自动闭合，家中没有人时S1自动断开；当室温等于或高于26℃时S2自动闭合，室温低于26℃时S2自动断开，则控制空调开启的电路示意图是图甲和图乙中的___甲___。

已知小明家某天室内温度变化情况如图丙所示，当天8h—12h和14h—18h家中没有人，空调的额定电压是220V，额定功率是1kW，则这台空调当天消耗的电能是_ 5 _ kW·h。

2（2018·泸州）答案：3（2018·泸州）浙江4（2018·嘉兴）笔记本电脑已进入寻常百姓家庭，出差旅游时常随身携带。

出于安全考虑，民航局规定，乘客可随身携带0.16kW·h以下的可充电设备。

目前，部分航空公司已允许乘客在非起降时间段、有条件地使用笔记本电脑等便携电子设备。

请回答下列问题：(1)某旅客携带的笔记本电脑电池容量3000mAh，输出电压15V，充满电后，若工作时的平均电流为1.5A，可连续工作多少时间?(2)请诵讨计算说明该旅客能否将此笔记本电脑带上民航飞机。

(3)使用发现，电脑工作时会发热，原因是_________。

当升温到一定值时，温控开关S自动闭合，凤扇启动，加快散热从而保护电脑。

如果断开电源总开关S2，凤风扇M和其他工作系统同时停止工作。

根据上述持点，下列可能符合散热控温特点的原狸图是_________。

答案：5（2018·温州）如图甲为某型号豆浆机示意图，将黄豆和清水放入杯体，经过如图乙“三次加热、二次打浆”的工序，可制作可口的豆浆。

（1）若豆浆机“加热”时功率为1000瓦，“打浆”时功率为200瓦。

则按图乙工序完成一次豆浆制作，需消耗多少电能？（2）为了防止豆浆过少导致“干烧”和豆浆过多导致“溢浆”，小明设计了如图丙所示的电路，La、Lb是两个完全相同的电磁铁，Ra和Rb分别是安装在“防溢浆”水位和“防干烧”水位下方的压敏电阻，其阻值随压力的增大而减小。
