电磁兼容-高压架空输电线路的无线电干扰分析

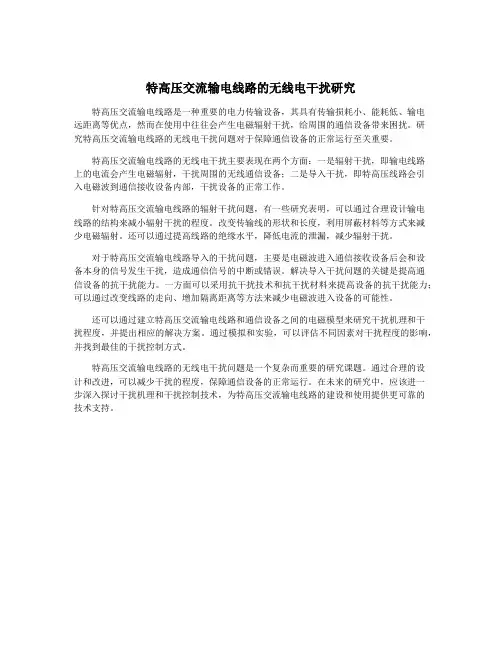

特高压交流输电线路的无线电干扰研究特高压交流输电线路是一种重要的电力传输设备，其具有传输损耗小、能耗低、输电远距离等优点，然而在使用中往往会产生电磁辐射干扰，给周围的通信设备带来困扰。

研究特高压交流输电线路的无线电干扰问题对于保障通信设备的正常运行至关重要。

特高压交流输电线路的无线电干扰主要表现在两个方面：一是辐射干扰，即输电线路上的电流会产生电磁辐射，干扰周围的无线通信设备；二是导入干扰，即特高压线路会引入电磁波到通信接收设备内部，干扰设备的正常工作。

针对特高压交流输电线路的辐射干扰问题，有一些研究表明，可以通过合理设计输电线路的结构来减小辐射干扰的程度。

改变传输线的形状和长度，利用屏蔽材料等方式来减少电磁辐射。

还可以通过提高线路的绝缘水平，降低电流的泄漏，减少辐射干扰。

对于特高压交流输电线路导入的干扰问题，主要是电磁波进入通信接收设备后会和设备本身的信号发生干扰，造成通信信号的中断或错误。

解决导入干扰问题的关键是提高通信设备的抗干扰能力。

一方面可以采用抗干扰技术和抗干扰材料来提高设备的抗干扰能力；可以通过改变线路的走向、增加隔离距离等方法来减少电磁波进入设备的可能性。

还可以通过建立特高压交流输电线路和通信设备之间的电磁模型来研究干扰机理和干扰程度，并提出相应的解决方案。

通过模拟和实验，可以评估不同因素对干扰程度的影响，并找到最佳的干扰控制方式。

特高压交流输电线路的无线电干扰问题是一个复杂而重要的研究课题。

通过合理的设计和改进，可以减少干扰的程度，保障通信设备的正常运行。

在未来的研究中，应该进一步深入探讨干扰机理和干扰控制技术，为特高压交流输电线路的建设和使用提供更可靠的技术支持。

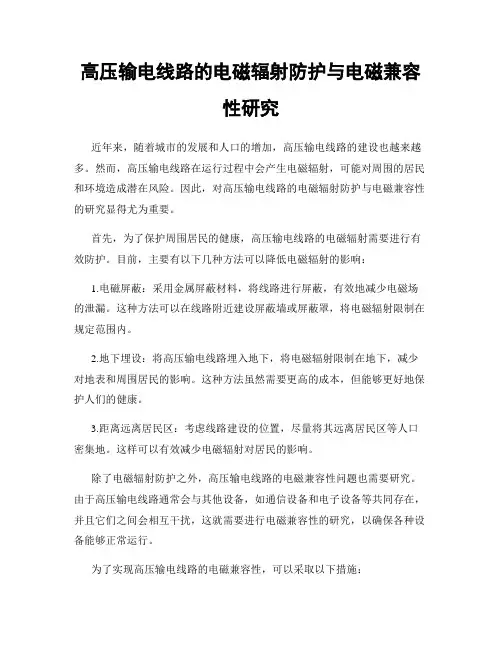

高压输电线路的电磁辐射防护与电磁兼容性研究近年来，随着城市的发展和人口的增加，高压输电线路的建设也越来越多。

然而，高压输电线路在运行过程中会产生电磁辐射，可能对周围的居民和环境造成潜在风险。

因此，对高压输电线路的电磁辐射防护与电磁兼容性的研究显得尤为重要。

首先，为了保护周围居民的健康，高压输电线路的电磁辐射需要进行有效防护。

目前，主要有以下几种方法可以降低电磁辐射的影响：1.电磁屏蔽：采用金属屏蔽材料，将线路进行屏蔽，有效地减少电磁场的泄漏。

这种方法可以在线路附近建设屏蔽墙或屏蔽罩，将电磁辐射限制在规定范围内。

2.地下埋设：将高压输电线路埋入地下，将电磁辐射限制在地下，减少对地表和周围居民的影响。

这种方法虽然需要更高的成本，但能够更好地保护人们的健康。

3.距离远离居民区：考虑线路建设的位置，尽量将其远离居民区等人口密集地。

这样可以有效减少电磁辐射对居民的影响。

除了电磁辐射防护之外，高压输电线路的电磁兼容性问题也需要研究。

由于高压输电线路通常会与其他设备，如通信设备和电子设备等共同存在，并且它们之间会相互干扰，这就需要进行电磁兼容性的研究，以确保各种设备能够正常运行。

为了实现高压输电线路的电磁兼容性，可以采取以下措施：1.合理布设线路：选择合适的线路走向和布设方式，尽量避免与其他设备的干扰。

例如，在规划线路时应考虑与通信基站等敏感设备的距离。

2.提高设备的抗干扰性能：采用抗干扰设计，对高压输电线路和其他设备进行屏蔽和过滤，减少互相之间的电磁干扰。

例如，通过增加滤波器、使用屏蔽罩等手段来提高设备的抗干扰能力。

3.定期检测与维护：对高压输电线路以及周围设备进行定期检测和维护，及时发现问题并修复。

这样可以提高线路和设备的稳定性，减少干扰情况的发生。

除了上述的措施外，还可以通过不断的研究和改进来提高高压输电线路的电磁兼容性。

借助现代技术手段，如电磁仿真和实验室测试，可以更准确地评估线路的电磁辐射和兼容性情况。

高压输电线路无线电干扰的计算策略分析摘要：在高压输电线路之中，随着电压等级的逐渐增高，给社会带来了极其严重的电磁环境问题，无线电干扰是电晕放电产生的效应之一，引发了社会广泛的关注和重视，为此，要分析高压交流和直流输电线路的电晕产生机理，注重对高压输电线路无线电干扰的预测和计算，采用一定的策略指导电网的设计和运行。

关键词：高压输电线路；无线电干扰；电晕；计算在我国的电力需求日益增加的趋势下，高压输变电工程得到快速的拉动，随着远距离、大容量的电能输送，人们日益关注高压输电线路的电磁环境问题，由于高压的影响，会使输电线路的周围产生极强的电场，会导致输电线周围的空气发生电离，产生电晕现象，极大地影响无线电台及导航等电磁设备的正常电磁环境。

为此，为了最大程度上减少和规避电晕现象，要采用有效的无线电干扰预测和计算策略，以更好地实现对电网运行的指导。

一、高压输电线路电晕产生的机理分析在110kV以上的变电所和输电线路之中，人们的肉眼可以看到淡蓝色的光环，并同时听到“陛哩”的放电声，这是输电线路的导线或电极表面的电场强度超出碰撞游离阈值时发生的气体局部自持放电现象，也即电晕现象。

正极输电线电晕机理与负极输电线电晕机理各不相同。

其中：正极输电线电晕机理是在导线周边较小的范围内，游离电子跟中性分子发生碰撞，导致分子表面的电子脱离出原来的分子，产生电离现象。

通常来说，正极输电线是使导线周围的氧气和氮气电离。

而负极输电线电晕机理是在导线周边较小且电场强度极高的电离层范围内，电子向远离导线的方向移动并与中性分子产生碰撞，使分子表面的电子脱离出原来的分子而产生电离现象。

在这个过程中，负极导线电离的是氧气和水蒸气。

二、高压输电线路无线电干扰计算策略高压输电线路无线电干扰可以由电晕机理的分析可知，在放电的过程中由于电离、复合及附着而使导线周围存在空间电荷，它会对电场产生影响而使导线表面的电晕放电呈现出一种脉冲放电状态，并由导线向注入点的两边流动，形成脉冲重复率较高的“稳态”无线电干扰场，这是随机而无规则的，通常出现在工频的正、负峰附近，大约可以持续2～3ms的时间，这种在导线上的不规则脉冲放电，具有极其广泛的频率范围，通常为几百赫兹～几百兆赫兹。

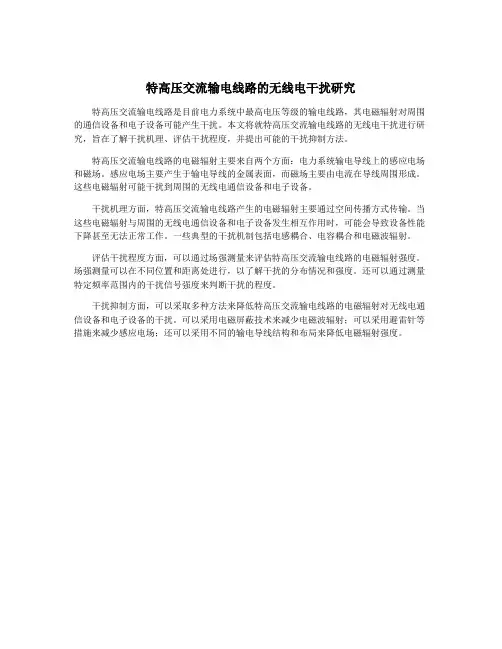

特高压交流输电线路的无线电干扰研究
特高压交流输电线路是目前电力系统中最高电压等级的输电线路，其电磁辐射对周围的通信设备和电子设备可能产生干扰。

本文将就特高压交流输电线路的无线电干扰进行研究，旨在了解干扰机理、评估干扰程度，并提出可能的干扰抑制方法。

特高压交流输电线路的电磁辐射主要来自两个方面：电力系统输电导线上的感应电场和磁场。

感应电场主要产生于输电导线的金属表面，而磁场主要由电流在导线周围形成。

这些电磁辐射可能干扰到周围的无线电通信设备和电子设备。

干扰机理方面，特高压交流输电线路产生的电磁辐射主要通过空间传播方式传输。

当这些电磁辐射与周围的无线电通信设备和电子设备发生相互作用时，可能会导致设备性能下降甚至无法正常工作。

一些典型的干扰机制包括电感耦合、电容耦合和电磁波辐射。

评估干扰程度方面，可以通过场强测量来评估特高压交流输电线路的电磁辐射强度。

场强测量可以在不同位置和距离处进行，以了解干扰的分布情况和强度。

还可以通过测量特定频率范围内的干扰信号强度来判断干扰的程度。

干扰抑制方面，可以采取多种方法来降低特高压交流输电线路的电磁辐射对无线电通信设备和电子设备的干扰。

可以采用电磁屏蔽技术来减少电磁波辐射；可以采用避雷针等措施来减少感应电场；还可以采用不同的输电导线结构和布局来降低电磁辐射强度。

高压输电线路的电磁兼容性分析与优化技术随着电力需求的不断增长，高压输电线路在现代社会中扮演着至关重要的角色。

然而，随之而来的电磁兼容性问题也成为了一个关键的挑战。

高压输电线路的电磁兼容性分析与优化技术的研究，旨在解决这些问题，并确保电力系统的安全稳定运行。

在进行高压输电线路的电磁兼容性分析之前，我们首先需要了解电磁兼容性的概念。

电磁兼容性可以被定义为系统或设备在电磁环境中正常运行，并且同时不对其他系统或设备产生不可接受的电磁干扰的能力。

因此，在进行电磁兼容性分析时，我们需要考虑系统的电磁辐射和抗干扰能力。

高压输电线路的电磁辐射会对其周围环境产生影响，尤其是对电子设备和通信系统。

因此，为了减少电磁辐射对周围环境的干扰，需要针对高压输电线路进行电磁辐射分析和优化。

在电磁辐射分析中，可以采用电磁场计算模型和测量方法来评估高压输电线路的辐射场强度。

一些常用的电磁场计算模型包括有限元法和辐射积分法。

此外，还可以采用电磁辐射测量技术来验证计算模型的准确性。

通过对高压输电线路的电磁辐射进行分析，可以确定其辐射场的分布特性，并采取相应的措施来减少辐射幅度和范围。

另一方面，高压输电线路的抗干扰能力也是兼容性优化的关键问题。

电磁干扰可以分为外部干扰和内部干扰。

外部干扰一般来源于其他电力设备或无线电设备产生的电磁辐射，而内部干扰则指在电力系统内部传递的干扰。

为了提高高压输电线路的抗干扰能力，可以采用以下几种策略。

首先，通过对输电线路的电磁环境进行分析，可以确定可能产生干扰的来源和特性。

然后，可以采取合适的设计措施，比如增加线路的屏蔽、改变线路的布局和结构等，以减轻或消除干扰的影响。

此外，还可以采用信号处理和滤波技术来提高线路的抗干扰能力。

除了以上的电磁兼容性分析和优化技术外，还可以考虑使用新的材料和技术来改善高压输电线路的电磁兼容性。

例如，可以利用电磁屏蔽材料和涂层来减少线路的辐射，并采用新的线路结构来提高线路的抗干扰能力。

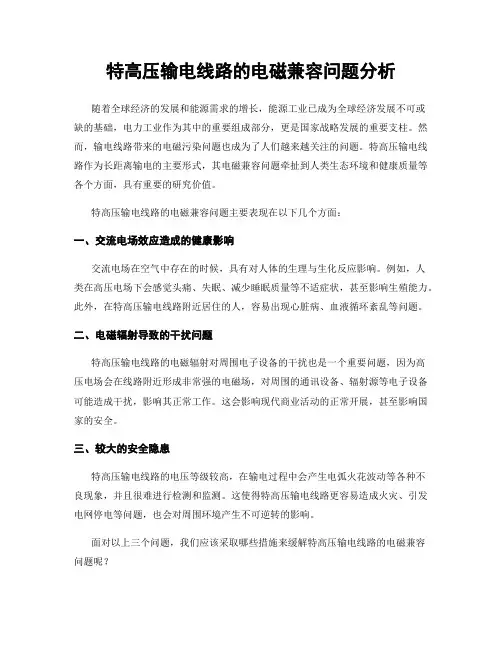

特高压输电线路的电磁兼容问题分析随着全球经济的发展和能源需求的增长，能源工业已成为全球经济发展不可或缺的基础，电力工业作为其中的重要组成部分，更是国家战略发展的重要支柱。

然而，输电线路带来的电磁污染问题也成为了人们越来越关注的问题。

特高压输电线路作为长距离输电的主要形式，其电磁兼容问题牵扯到人类生态环境和健康质量等各个方面，具有重要的研究价值。

特高压输电线路的电磁兼容问题主要表现在以下几个方面：一、交流电场效应造成的健康影响交流电场在空气中存在的时候，具有对人体的生理与生化反应影响。

例如，人类在高压电场下会感觉头痛、失眠、减少睡眠质量等不适症状，甚至影响生殖能力。

此外，在特高压输电线路附近居住的人，容易出现心脏病、血液循环紊乱等问题。

二、电磁辐射导致的干扰问题特高压输电线路的电磁辐射对周围电子设备的干扰也是一个重要问题，因为高压电场会在线路附近形成非常强的电磁场，对周围的通讯设备、辐射源等电子设备可能造成干扰，影响其正常工作。

这会影响现代商业活动的正常开展，甚至影响国家的安全。

三、较大的安全隐患特高压输电线路的电压等级较高，在输电过程中会产生电弧火花波动等各种不良现象，并且很难进行检测和监测。

这使得特高压输电线路更容易造成火灾、引发电网停电等问题，也会对周围环境产生不可逆转的影响。

面对以上三个问题，我们应该采取哪些措施来缓解特高压输电线路的电磁兼容问题呢？一、研发更先进的电力技术研发新一代的高效能源技术，例如光伏能源、风能、水能等具有无害性和能源利用效率高的电力技术，这样就可以降低一定程度上电力工业带来的污染和健康隐患问题。

二、采用符合国际标准的材料技术对输电线路的材料进行选择和研究，选用经过电磁兼容实验验证的合适的材料、元器件等技术，这样就可以减小金属材料的电磁辐射数量，避免干扰作用的产生。

三、建立合理的规划和布局对特高压输电线路的布局和规划进行科学合理布置，避免建设地理位置和环境状况恶劣的地区，减小线路对周围空气和水质的影响，还可以通过远距离覆盖输电和地下输电等方式缓解电磁污染问题。

高压低压设备的电磁兼容性与干扰问题电力系统是现代社会不可或缺的基础设施，其中高压设备和低压设备作为电力传输和分配的重要组成部分，扮演着至关重要的角色。

然而，随着科技的不断进步和电气设备的广泛应用，高压低压设备之间的电磁兼容性与干扰问题也日益突出。

本文将重点探讨高压低压设备的电磁兼容性及干扰问题，并提出相应的解决方法。

一、高压低压设备的电磁兼容性1. 高压设备的电磁兼容性高压设备主要包括变电站、输电线路以及各种电力设备。

这些设备在运行过程中会产生强大的电磁场，可能对周围的低压设备以及通讯设备造成干扰。

为了确保高压设备的电磁兼容性，需要从以下几个方面考虑：- 设备设计：在设备的设计过程中，应采用合适的屏蔽措施和滤波器，以降低其电磁辐射和传导干扰。

- 地线系统：合理设计地线系统可以有效地减少地电位差，降低电磁辐射的程度。

- 绝缘保护：采用合适的绝缘材料和绝缘层，可以减少设备之间的相互干扰。

2. 低压设备的电磁兼容性低压设备主要包括家用电器、计算机以及通讯设备等。

这些设备在电力系统中承受着高压设备产生的电磁辐射和传导干扰，因此需要具备一定的电磁兼容性，以确保其正常运行。

提高低压设备的电磁兼容性可以从以下几个方面入手：- 设备设计：低压设备的设计应考虑到抗干扰性能，合理选择电磁屏蔽措施，采用优质的滤波器等。

- 地线系统：合理设计设备的接地系统，减少地电位差，降低电磁辐射和传导干扰。

- 绝缘保护：采用良好的绝缘材料和绝缘层，保护设备的运行和安全。

二、高压低压设备的电磁干扰问题1. 高压设备对低压设备的干扰高压设备产生的电磁辐射和传导干扰可能会对周围的低压设备造成干扰，影响其正常工作。

常见的干扰表现包括：- 通讯干扰：电磁辐射干扰可能导致无线信号丢失、通话质量下降等问题。

- 电力干扰：高压设备产生的电磁辐射和传导干扰可能导致低压设备的电力供应不稳定，甚至引发故障。

- 接地干扰：高压设备的电磁辐射可能导致低压设备的地电位差增大，进而影响系统的正常运行。

高压架空输电线的无线电干扰测试分析刘文芳 赵军 邵峰 刘涛河南省计量科学研究院摘 要：本文针对目前无线电干扰测试中各检测机构出具的数据难以复现、缺乏比对性的现状，从高压交流架空送电线正常运行时产生的无线电干扰理论值、实际测试值、理论值和实际值的差别以及影响测试结果的因素和实际测试中存在的问题等方面加以分析和论述。

关键词：高压架空输电线，无线电干扰，电晕，频谱 0． 引言高压架空输电线的无线电干扰是高压送变电工程对周围环境影响的重要考核指标之一，包括导线电晕、绝缘子表面局部放电和金具的电晕，当运行电压在100kv 以上（通常导线表面电位梯度>12kv/cm ）时，第一种根源占据主导地位，成为不可消除的，属线路固有的特性。

因此，导线电晕通常是高压线路无线电干扰的主要根源。

电晕干扰电平主要是造成对附近居民的收音机、电视机等电器的干扰，对电视频段接收产生干扰的主要是火花放电，但电晕现象会在项目投入运行后逐步减弱并趋于稳定，无线电干扰不会对人产生危害。

为保护广播电视等正常通信，国家出台了高压交流架空送电线无线电干扰值标准对高压交流架空送电线在正常运行时的无线电干扰加以限制。

1. 限值要求国家标准《高压交流架空送电线无线电干扰值》（GB15707-1995）规定：频率为0.5MHz 时高压交流架空线无线电干扰限值如表1所列：表1 无线电干扰限值（距边导线投影20m 处）2. 高压交流架空线无线电干扰理论值计算由式①计算频率为0.5M 时高压交流架空线无线电干扰场强。

Dr g E 20lg3330125.3max +-+= ……………………………………①式中：E ——无线电干扰场强，dB （μV/m ）； max g ——导线表面最大电位梯度，kV/mr ——导线半径，cm ；D ——被干扰点距导线的距离，m 。

以某输变电工程110kV 高压输电线为例，计算其产生的无线电干扰值。

该输电线导线参数如下：导线直径mm r 76.23=，导线分裂数1=n ，导线表面最大电位梯度max g = 11.27，经计算其产生的无线电干扰理论值如表1所示。

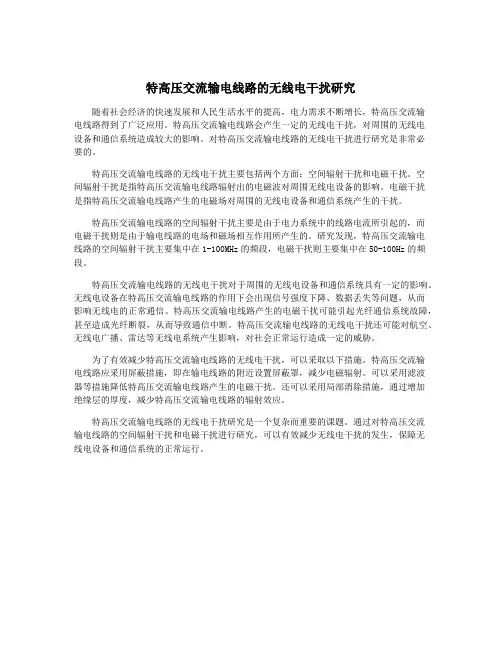

特高压交流输电线路的无线电干扰研究随着社会经济的快速发展和人民生活水平的提高，电力需求不断增长，特高压交流输电线路得到了广泛应用。

特高压交流输电线路会产生一定的无线电干扰，对周围的无线电设备和通信系统造成较大的影响。

对特高压交流输电线路的无线电干扰进行研究是非常必要的。

特高压交流输电线路的无线电干扰主要包括两个方面：空间辐射干扰和电磁干扰。

空间辐射干扰是指特高压交流输电线路辐射出的电磁波对周围无线电设备的影响。

电磁干扰是指特高压交流输电线路产生的电磁场对周围的无线电设备和通信系统产生的干扰。

特高压交流输电线路的空间辐射干扰主要是由于电力系统中的线路电流所引起的，而电磁干扰则是由于输电线路的电场和磁场相互作用所产生的。

研究发现，特高压交流输电线路的空间辐射干扰主要集中在1-100MHz的频段，电磁干扰则主要集中在50-100Hz的频段。

特高压交流输电线路的无线电干扰对于周围的无线电设备和通信系统具有一定的影响。

无线电设备在特高压交流输电线路的作用下会出现信号强度下降、数据丢失等问题，从而影响无线电的正常通信。

特高压交流输电线路产生的电磁干扰可能引起光纤通信系统故障，甚至造成光纤断裂，从而导致通信中断。

特高压交流输电线路的无线电干扰还可能对航空、无线电广播、雷达等无线电系统产生影响，对社会正常运行造成一定的威胁。

为了有效减少特高压交流输电线路的无线电干扰，可以采取以下措施。

特高压交流输电线路应采用屏蔽措施，即在输电线路的附近设置屏蔽罩，减少电磁辐射。

可以采用滤波器等措施降低特高压交流输电线路产生的电磁干扰。

还可以采用局部消除措施，通过增加绝缘层的厚度，减少特高压交流输电线路的辐射效应。

特高压交流输电线路的无线电干扰研究是一个复杂而重要的课题。

通过对特高压交流输电线路的空间辐射干扰和电磁干扰进行研究，可以有效减少无线电干扰的发生，保障无线电设备和通信系统的正常运行。

摘要:随着高压送电线路电压等级的不断提高, 导线表面发生电晕及其他放电的机会越来越多,电晕及其他放电的同时产生的效应之一就是无线电干扰(简称 RI ,是英文 RadioInterference 缩写 ,无线电干扰的实质,就是在电晕和放电的过程中,出现一些有害的电磁波,且频带相当宽,从频率上说,从低频 50Hz 到高频上千兆赫兹的范围。

这些频率会干扰周围无线电通信设施的正常运行。

关键词:高压架空送电线路无线电干扰 1、概述随着高压送电线路电压等级的不断提高, 导线表面发生电晕及其他放电的机会越来越多, 电晕及其他放电的同时产生的效应之一就是无线电干扰(简称 RI ,是英文 RadioInterference 缩写 ,无线电干扰的实质,就是在电晕和放电的过程中, 出现一些有害的电磁波, 且频带相当宽, 从频率上说,从低频 50Hz 到高频上千兆赫兹的范围。

这些频率会干扰周围无线电通信设施的正常运行。

补充:送电线路对无线电通信设施有干扰, 对人类的居住环境也有影响。

国际上对时变电场和磁场对人身健康的研究证明, 对人身健康只定性说明有影响, 但没有定量说明。

国际非离子辐射防护委员会 (ICNIRP 以导则的方式给出了基本限值、电场、磁场、接触电流的指导限值。

在 2001年 6月,国家环境保护总局和信息部、卫生部、广电部、中电联共同编制了国标《电磁辐射曝露限值和测量方法》全民征求意见稿, 里面提出的各项限值很严, 按现在的设计规程有些指标很难达到。

无线电干扰来自多方面:有天电干扰(磁暴、雷电等、宇宙干扰 (太阳黑子、银河系的电磁辐射等、工业干扰(电焊、热处理、电气化铁路、整流装置、医疗器械、高压线路等等为了妥善解决无线电干扰与无线电设施的电磁兼容问题, 国际电工学会(IEC 专设了无线电干扰特别委员会(CISPR ,专门研究各种工业设备所产生的无线电干扰, 其中 CISPR 的 C 分会是专门负责高压线路及电力拖动设备的无线电干扰问题。
