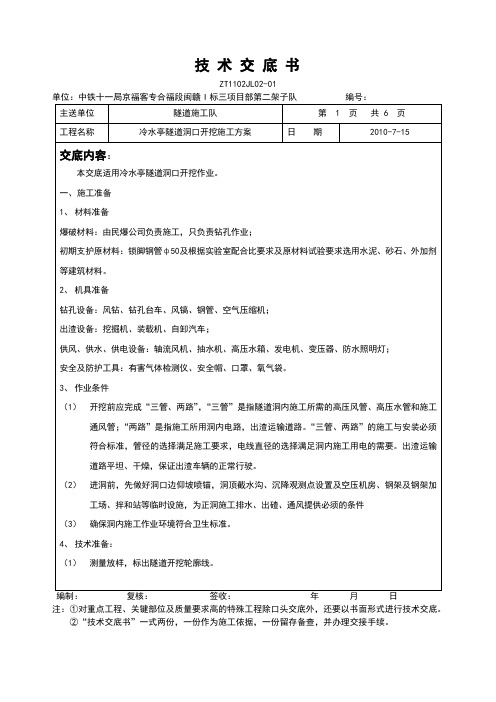

ZT1102JL02-01编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
ZT1102JL02-01第一级台阶高度：3.8米，第二级台阶高度：3米。
（1）上半部施工1）利用洞口长管棚架立的钢架施作超前支护；编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
ZT1102JL02-01编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
ZT1102JL02-01编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
ZT1102JL02-01编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
ZT1102JL02-01编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。

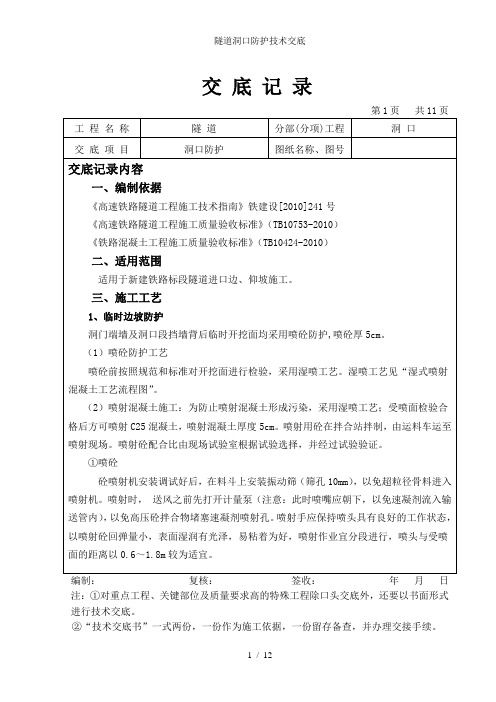

交底记录第1页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第2页共11页工程名称隧道分部(分项)工程成贵施隧附05、183 交底项目洞口防护图纸名称、图号湿喷射混凝土工艺流程图②养护为使水泥充分水化，减少和防止收缩裂缝，在喷射砼终凝后2h即开始洒水养护。
养护时间和洒水次数，取决于水泥品种和空气湿度，在任何情况下，养护时间不小于14d。
气温低于5℃时不得喷水养护。
③喷砼厚度控制喷射混凝土的厚度应符合下列要求：喷射混凝土平均厚度应大于设计厚度。
注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第3页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第4页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第5页共11页注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手续。
第6页共11页工程名称隧道分部(分项)工程洞口交底项目洞口防护图纸名称、图号作，进行不少于20天的喷（洒）水养生，同时针对缺苗的地段进行补植。
具体养护工作根据季节、草种类型、基质混合土壤性质、坡度情况、环境条件及植物生长情况合理进行。
2）施工技术参数（1）喷混植生护坡所采用的锚杆分为短主锚杆与短辅锚杆，短锚杆采用HRB400Φ16钢筋，锚杆长3m；短辅锚杆采用HPB300Φ12钢筋，锚杆长1m，间距2.0m，锚杆布置如下图所示。
安全技术交底记录单位：某某二十局总承包公司第二工程总承包公司安全技术交底记录安全技术交底记录（3）开挖工班负责人在每班开工前，应进行班前安全讲话，向作业人员强调安全注意事项。
（4）进入施工现场的所有人员，必须佩戴安全帽、防尘口罩和防护耳塞。
3、隧道开挖（1）开挖人员到达工作地点时、应首先检查工作面是否处于安全状态，并检查支护是否牢固，顶板和两帮是否稳定，如有松动的石、土块或裂缝应先予以清除或支护。
站在渣堆上作业时，应注意渣堆的稳定，防止滑坍伤人。
（2）使用风钻应注意：①风钻钻眼时.，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风，钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的辅助设施是否良好。
不合要求者应予修理或更换。
②带支架的风钻钻眼时，必须将支架安置稳妥。
风钻卡钻时应用板钳松动拔出，不可敲打，未关风钻前不得拆除钻杆。
③电钻钻眼应检查把手胶套的绝缘和防止电缆脱落的装置是否良好。
电钻工必须手戴绝缘手套、脚穿绝缘胶鞋，并不得用手导引回转钢钎，不得用电钻处理被夹住的钎子。
④在工作面内不得拆卸、修理风、电钻。
⑤严禁在残眼中继续钻眼。
⑥钻孔台车进洞时要有专人指挥，州真检查道路状况和安全界限、其行走交底签名被交底签名安全技术交底记录交底内容安全技术交底记录交底内容交底签名被交底签名安全技术交底记录施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。
2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。
4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。
不许私自用火，严禁酒后操作。
5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。
6、穿硬底鞋不得进行登高作业。
隧道施工安全技术交底（一）钻眼开挖：1、洞口边、仰坡上的危险土石要清除干净，确保洞口稳定方能掘进。
2、隧道开挖严格按照爆破设计方案实施。
3、钻研作业必须采用湿式凿岩。
4、采用钻孔台车钻眼时，机械状况应良好，不得带病作业，台车就位不得倾斜。
5、洞内爆破，必须统一指挥。
6 6、洞内爆破不得使用TNT、苦味酸、黑色火药等产生大量有害气体的炸药。
更不能使用火花起爆。
7、爆破后必须通过风机鼓风排烟尘后，检查人员才能进入工作面进行安全检查和清除作业。
8、当发生瞎炮时，必须由原爆破人员按照规定处理。
9、爆破作业及爆破器材加工人员严禁穿着化学纤维衣服。
（二）装碴运输：1、进入隧道内燃机械必须选用带净化装置的柴油机，汽油机械及车辆不能进洞。
2、机械装碴，坑道断面应满足装碴机械安全运转限界要求。
3、洞内照明要保证亮度充足，所有电器线路执行“施工用电规定”。
4、井口设置挡车器，由专人负责。
5、隧道通风符合设计要求和施工规范。
（三）支护与衬砌1、隧道（或隧道附属工程）开挖后必须及时支护，围岩不能暴露过太久。
2、喷锚支护喷射砼作业人员应穿戴防护用品。
3、衬砌台车整体结构要稳定，台车工作台面应铺满底板。
4、台车所用电器线路必须是防水绝缘型，漏电保护器完好。
（四）不良地质隧道施工要求1、采用超前地质预报措施，不得盲目冒进。
2、采取弱爆破、短开挖、强支护。
3、有专人随时监测工作面安全状态。
4、衬砌要紧跟，尽早封闭围岩。
5、编制应急预案，并储备充足的抢险和应急物资设备。
6、妥善解决排水问题，防止地下水、地表水浸泡围岩。
隧道洞身开挖施工组织设计（一）、编制依据1、《公路隧道施工技术规范》 JTG B60-20092、《公路工程质量检验评定标准》 JTG F80/1-20043、《公路工程技术标准》 JTG B01-20034、本标段施工招标文件、技术设计图纸、设计说明及补遗书等。
（二）、工程概况及技术要求1、洞湾隧道位于习水县回龙镇洞湾村境内，从村庄北缘穿过,进口位于梨子坳南西侧400m处封岩沟西坡下部,洞身穿越区内南北向大营上山脉,深大沟谷不发育,地形高差交大,出口位于下院子岩东侧,距村庄约200m,回龙镇-习水县城乡村公路从隧道洞身上经过,交通较不方便。
隧道走向呈近东向西,稍呈S形展布.隧道采用分离式,其中:左洞起讫里程ZK66+164-ZK68+290,总长2126 m;右洞起讫里程YK66+200-YK68+290,总长2090 m。
隧道左线平面设计为729.426mR=950m的圆曲线接910.769m接直线475.805mR=1000m的圆曲线，纵断面设人字坡，坡率分别为2.413%、-2.1%；右线平面设计为712.512mR=950m的圆曲线接891.861m直线接485.627mR=1300m的圆曲线，纵断面设人字坡，坡率分别为2.413%、-2.1%。
洞门进口采用端墙式洞门,出口采用削竹式洞门。
隧道区属岩溶中山夹谷(K66+195-K66+530)、中切断块中低山(K66+530-K68+300)地貌区,地面标高一般1033.770～1361.820 m,相对高差约328.0 m。
进口段植被较发育,出口段植被不发育,洞身山顶处植被较发育。
地表水体不发育。
2、和平隧道位于习水县习酒镇八一村境内，距离岩寨村庄约1100m，隧道进口位于石蛋坡村庄北侧约50m处，隧道出口新房子北西侧，距离村庄约90m。
隧道采用分离式，其中左洞起讫桩号ZK69+898~ZK70+510,总长613m；右洞起讫桩号YK69+864~YK70+510，总长646m，属于中隧道。
技术交底记录表
记录号:
使用编号:
项目名称：盘坡隧道进口洞口开挖及防护工程施工
交接地点时间年月日交底单位接受单位开挖班及支护班主持人主讲人（签字）
接受人（签字）：
一、施工流程
场地清表——技术测量定位——施工截水天沟——边仰坡开挖——钢筋切割成锚杆、网片制作——初喷混凝土——打设锚杆、挂网片——监理隐检——二次喷射混凝土——监理验收
二、施工方法
2.1边仰坡坡度：
用全站仪放出截水天沟和边坡坡度小于等于1：1.25，仰坡的坡度小于等于1：1，并且坡面平整。
边仰坡的开挖线，开挖线放样比设计大15cm以保证开挖能够满足设计要求。
2.2天沟施做
天沟采用人工开挖的方法进行开挖，J1采用Ⅲ式天沟长度20m坡度为10．5％，J2采用Ⅵ式天沟长28m坡度3.6％，J3采用Ⅵ式天沟长度３５坡度2.1％，J4采用Ⅲ式天沟长度33m坡度76.8％；检验合格后浇筑C15混凝土；模板采用木模。
混凝土在五号拌和站拌制，运输采用8M3混凝土罐车运输。
现场混凝土浇筑采用人工浇筑。
混凝土浇筑完成后进行不少于十四天的混凝土养护。
2.3边仰坡施做
边仰坡开挖采用挖掘机进行开挖，高边坡采用分台阶开挖。
开挖完成后用全站仪对边坡进行复核或者角度尺进行坡度控制；使边坡坡度小于等于1：1.25、仰坡的坡度小于等于1：1，并且坡面平整。
2.4边仰坡防护
当边仰坡的坡度达到设计要求后，混凝土由五号拌和站拌制，整个坡面用混凝土用湿喷机进行初喷，线路左侧临时开挖坡面采用锚网喷防护，锚孔采用风动凿岩机进行冲孔，空位偏差15cm,孔径12cm，锚杆孔的深度应大于锚杆长度10cm，锚杆采用HRB335φ22砂浆锚杆，锚杆采用4m，间距1.0m*1.0m，梅花型布置，钢筋网采用φ8钢筋，网格间距25cm*25cm，网格搭接长出1~2网格，喷C25混凝土厚8cm 混凝土由五号拌和站拌制，运输采用8M3混凝土罐车运输、喷射混凝土表面平整度5cm。
线路右侧临时开挖坡面采用喷混凝土防护，喷C25混凝土厚8cm。
路线右侧临时开挖支护面采用喷射防护，喷C25混凝土厚度8cm。
三、质量控制标准及检测方法
3.1测量放样的轮廓线要在设计边缘线外；截水天沟要符合沪昆贰随参03-21的规定。
3.2混凝土的等级强度应符合设计要求，配合比应符合设计要求，喷射浇筑混凝土坍落度应符合设计要求，混凝土喷射完成后应按照设计要求进行养护工作。
3.3锚杆原材料采用HRB335φ22甲供材料，钢筋应平直无损伤、表面无裂纹、油污、颗粒状或片状锈蚀，锚杆孔内灌注砂浆应饱满，锚杆孔的孔径应符合设计要求，锚杆孔的深度应大于锚杆长度10cm，锚杆孔距偏差应在±15cm之间，锚杆插入长度不得小于设计长度的95%，且应位于孔的中心，锚杆垫板应与几面紧贴。
3.4、钢筋网原材料使用的品种、级别、规格、数量应符合设计要求，钢筋应平直无损伤、表面无裂纹、油污、颗粒状或片状锈蚀，钢筋网的制作应符合设计要求，钢筋网的安装位置应符合设计要求，并与锚杆或其它固定装置联接牢固，钢筋网的网格间距应符合设计要求，网格尺寸偏差应在±10cm，钢筋网搭接长度应为1～2个网孔，偏差应在±5cm。
四、安全文明施工
4.1及时疏通排水天沟以及其它排水系统；
4.2安排专人及时清理施工现场的施工垃圾和生活垃圾，保持良好的施工现场；
4.3边坡开挖应分台阶开挖，施工产生的废渣应该统一收集处理。
4.4清表完成后应及时进行防护工作，防止边坡垮塌。
五、环保水保措施
5.1现场施工人员不得随意砍伐施工场地以外的数目，不能挖掘施工场地意外的耕地与山体，导致水土流失，破环环境。
5.2不能阻断和挖断施工场地以外的河流和不得向河流排放污水和生活废水。
5.3污水及生活废水应进行污水处理后才能排放。
5.4施工人员不得随意焚烧产生有害气体的生活垃圾与施工垃圾，不能随便倾倒生活与施工垃圾，垃圾须倾倒在指定的垃圾堆积地。
编制：审核：年月日。
