浅析b型超声诊断设备的检测技术
b型超声诊断设备可以诊断内部结构的改变，一般是通过发射电磁波来检测的，可以帮助医生诊断出患者体内的疾病。
随着新一代b 型超声诊断设备的出现，检测技术也发生了变化，下面我们就介绍一下b型超声诊断设备的检测技术。
第一、工作原理：b型超声诊断设备是一种通过利用电磁波来诊断患者体内疾病的设备，它的工作原理是电磁波的发射和接收，首先，该设备会发射一个包含频率的高能电磁波到患者体内，接着电磁波从患者体内的器官传回，之后由超声诊断设备进行接收，接收的信号需要经过计算机分析，再进行数据处理，最终能够得到患者内脏等器官的结构信息，从而帮助医生诊断出患者体内的疾病。
第二、技术特性：超声诊断设备的优势在于它能够提供准确、及时、多维度的信息，除了能够诊断患者体内疾病外，还能够检测患者血流量、血管状况以及其他信息，检测准确度比传统的诊断手段高出很多，而且操作简便，无需手术，安全性很高，病人可以进行检查，而不用担心伤害到自己。
第三、检测方法：b型超声诊断设备的检测方法有多种，比如，它可以通过回波检测和表面检测来进行检测，回波检测是通过发射电磁波，并记录由器官返回的回波信号来进行检测，可以检测出内部组织的变化，而表面检测则主要用来检测每种器官的位置、尺寸、形状、结构以及血管状况等。
综上所述，b型超声诊断设备的检测技术比传统诊断手段有着很
大的改进，无论是快速检测、准确率还是安全性，都实现了质的飞跃。
b型超声诊断技术在医疗诊断中有着重要作用，使得医生能够更准确地诊断出患者体内的疾病，可以更好地为患者服务。

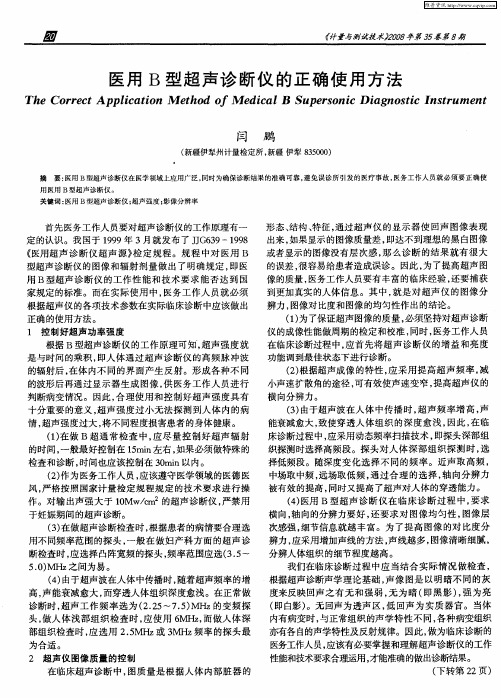

B超机在实际检定中应注意的问题B超机是利用超声在人体内传播，由于人体各种组织有声学的特性差异，超声波在两种不同组织界面处产生反射、折射、散射、绕射、衰减以及声源与接收器相对运动产生多普勒频移等物理特性。
应用不同类型的超声诊断仪，采用各种扫查方法，接收这些反射、散射信号，显示各种组织及其病变的形态，结合病理学、临床医学，观察、分析、总结不同的反射规律，而对病变部位、性质和功能障碍程度作出诊断。
用于诊断时，超声波只作为信息的载体。
把超声波射入人体通过它与人体组织之间的相互作用获取有关生理与病理的信息。
一般使用几十W/cm2以下的低强度超声波，而现有的B超机的频率一般为2MHz-6MHz。
下面，根据 JJG 639- 1998《医用超声诊断仪超声源》检定规程的要求，谈谈 B超诊断仪在计量检定中应该注意的几个问题。
1 检定前的准备检定使用设备的检查：毫瓦级超声功率计、漏电流测量仪可处于正常工作状态，仿真模块的声窗应干净平整，应定期对模块进行维护、保养，若有气泡，用干净注射器将其从模块底部抽出；被检仪器的检查：仪器各功能键应灵活显示其功能，仪器探头不能有裂纹和损伤，若有，检测时切勿直接浸入水中，查阅仪器说明书，了解其配置及相应技术指标、仪器档次。
2 输出声强检定输出声强的检定指标是 B 型超声诊断仪检定中非常重要的指标，它的合格与否直接影响到 B 型超声诊断仪的使用范围，JJG 639- 1998《医用超声诊断仪超声源》检定规程中规定：输出声强一般应不大于 10 mV/cm2，对超出 10 mV/cm2的仪器，应公布其输出声强的值，并在明显位置警示“严禁用于孕产妇”。
输出声强是通过检测 B 超诊断仪输出功率与探头有效面积计算获得。
在实际检定中，大部分的 B 型超声诊断仪是满足上述要求的，但是也有个别的 B 型超声诊断仪超标，特别是当 B 型超声诊断仪的性能满足不了几何综合数据检定要求或者临床诊断时屏幕上看不清楚病灶，B 型超声诊断仪操作者一般通过增大增益及动态TGC（即增加探头输出功率）来弥补不足，这就很容易导致输出声强超出标准。
B型超声诊断仪的使用实验目的：1．了解B型超声诊断仪的成像原理。
2．学习B型超声诊断仪的使用方法。
3．观察实物声像图，学习测量物体大小。
4．观察人体主要脏器切面声像图。
5．观察M型超声声像图仪器用具：教学用B型超声诊断仪一台，塑料水槽一个，偶合剂，卫生纸及被观察物体。
实验原理：1．B超的结构框架图：B型超声诊断仪是目前超声诊断及介入性手术中应用最多的的一类超声成象装置。
它的原理方块框图如下图所示：2．工作原理；主控振荡器（同步电路）产生同步脉冲去触发高频发生电路和时基电路，使二者同步工作。
每当同步脉冲触发一次，高频发生电路就产生一次持续几个μs、频率为1～5MHz的衰减振荡，即发出一个脉冲式调制波。
调制波重复频率为50～2000Hz。
由于在一个重复周期内发射脉冲的时间很短，静止时期相对较长，故可以在静止时期内完成脉冲在被检体内的传播、反射及探头接收回波并予以显示的诸过程。
B超采用灰度调制，回波信号加在电子枪的控制栅极（或阴极）上，利用回波信号来控制阴极发射电子的数量，从而达到控制显示屏上光点亮度（辉度）的目的。
B超用来表示产生回波的深度是在垂直方向上，即同步扫描电压加在示波管的垂直偏转板上，这样在不同深度界面上产生的回波信号，在荧光屏上显示为自上而下的一系列亮度不同的光点，光点间的距离表示界面间的距离。
B超的水平偏转板上加有一线性偏转电压，此线性电压与探头在体表的运动同步。
这样，当探头作匀速直线运动时，自上而下的光点群也开始运动，由于示波器屏上的荧光物质具有余辉的作用，所以荧光屏上就显示了一幅被探查体的探头运动直线于超声发射方向构成的平面上的两维剖面图像，故B型超声仪也称为超声剖面像仪。
B型超声仪的图像是黑白显示。
要获得高质量的超声图像，一个重要指标就是提高其空间分辨力，即能分辨出组织的细节，解决办法是增加阵列式探头（多元线阵探头）的阵元数。
但对图像的观察不仅仅是看组织边缘的轮廓，也要观察图像的明暗程度即灰度层次。
B型超声诊断仪1、B型超声诊断仪工作原理：B型超声诊断仪又称灰阶超声显像仪。
它采用辉度调制（Brightness modulation），辉度英文第一个字母是B，故称为B 型，简称B超。
B型超声诊断仪的工作原理与A超基本相同，所不同的是反射波不是在扫描的相应位置上以幅度形式显示，而是使扫描线在相应位置上以增辉形式显示。
反射波越强，光点越亮，这就是辉度调制。
当超声换能器移动探测时，扫描线也作相应运动，这样就可以得到换能器运动轨迹、反射波先后次序和反射光波强弱分布。
B型超声诊断仪的时基电路接在y轴，反射波信号接在显像管阴极。
2、B型超声诊断仪的结构及电路：如何实现上述探头沿水平方向的快速移动，即采用什么快速扫描方式，是B超断层成像的关键。
B超常用的扫描方式有：线性电子扫描、机械扇形扫描和电子扇形扫描方式。
这些快速扫描方式都能得到实时图像。
（1）实时成像原理：实时成像单就时间来说，是指当物体运动到某一状态的瞬间立即把它拍照下来或快速扫描显像，结果就留下物体运动到此状态的图像。
如果像放电影一样，把每一个运动状态的图像依次显示出来，则成为连续图像。
B超的实时成像是在x、y两个坐标所组成的平面内、通过x方向的快速同步扫描实现的，所以是一种二维的实时成像。
（2）线性电子扫描：将N个晶片排列在一条直线上，组成N个单位的线阵换能器，用电子开关按顺序切换，使发射的超声波束线性平移，构成了线性电子扫描波束。
线性电子扫描B超的机构是在A超的基础上发展起来的。
线阵换能器组由电子开关按一定程序控制每个换能器单元的发射和接收，并使每个换能器单元对应荧光屏上一根扫描线，每个换能器接受到的反射波信号，经过放大和处理后，加到显像管调辉，这样就在扫描线的响应位置上显出光电。
有规律的同步切换换能器单元和移动扫描线，荧光屏上就组成了一幅超声断层图像。
（3）机械扇形扫描：B超在用于心脏的断层成像时，因肺和肋骨阻碍了超声波的传播，使胸部声窗变得很小，残性扫描难以得到理想和完整的心脏断层图像，而扇形扫描所使用的换能器很小，可置于肋间声窗上处，所以心脏部位的断层图形多采用扇形扫描成像。
B型超声技术操作规程
一、工作室温20-25摄氏度。
二、开机前必须检查电源，电压，地线与仪器，看是否符合要求。
三、实行专人管理、专人操作，其他人不得开机使用。
四、加强机器维修保保管，注意防尘防潮防震，恒温稳压，通风，防止强光照射。
五、开机顺序：（1）接通电源；（2）开稳压器使用电压在220mv；（3）打开B 超机电源。
六、导线不要弯曲，探头不能使用有机溶液消毒，不要碰硬物，用后用柔软、浸润的砂布擦干净。
七、检查时要核对姓名、性别、年龄，检查中要认真仔仔细，图像要清晰准确。
八、加强财产管理，仪器要配套使用，严禁任意搬动，注意安全。
九、关机顺序：（1）先关B超机电源；2）再关稳压器电源；（3）最后关总电源；（4）关机后不能马上使用，需等一刻钟后，按开机顺序进行操作。
十、仪器发生故障时，立即向有关领导汇报，征得同意后请专人修理，较大的故障请厂家修理。
B超检查操作规程一、引言B型超声检查（简称B超）是一种无创、无痛、无辐射的检查方法，广泛应用于腹部、妇科、产科、泌尿科等领域。
为了保证检查的准确性和安全性，本文制定了B超检查操作规程，以指导操作人员进行规范操作。
二、检查前准备确定检查目的：在进行B超检查前，应明确检查的目的，以便选择合适的超声仪器和探头。
患者准备：要求患者在进行检查前2-3小时禁食，避免胃肠道内的气体干扰检查结果。
对于需要进行泌尿系统检查的患者，应提前做好排尿准备。
仪器准备：检查前应确保超声仪器处于良好状态，探头干净、无破损。
根据检查部位选择合适的探头，并进行相应的设置和调整。
三、检查步骤体位及探头放置：根据检查部位的不同，指导患者采取合适的体位，并确保探头与检查部位充分接触。
对于腹部检查，通常采用平卧位；妇科或产科检查可采用仰卧位或膀胱截石位。
涂耦合剂：在探头表面均匀涂上耦合剂，以确保超声波能顺利传递到患者体表。
扫描及观察：启动超声仪器，按照预设的参数进行扫描。
观察并记录检查结果，注意观察脏器形态、大小、位置及毗邻关系等。
图像存储：对于有诊断价值的图像，应及时存储以便后续分析。
检查后处理：检查结束后，清洁探头并关闭超声仪器。
对患者进行必要的指导，如后续注意事项等。
四、注意事项操作人员资质：进行B超检查的操作人员应具备相应的专业知识和技能，确保检查的准确性和安全性。
患者隐私保护：在检查过程中，应注意保护患者的隐私，确保图像和信息的保密性。
耦合剂使用：应选择合适的耦合剂，避免对皮肤造成刺激或过敏反应。
图像识别与分析：操作人员应具备基本的图像识别与分析能力，能准确判断检查结果的意义。
检查异常情况处理：如发现异常情况，应及时告知患者并进行相应的处理。
五、结论B超检查作为医学影像学的重要手段之一，具有无创、无痛、无辐射等优点。
遵循操作规程进行规范操作，有助于提高B超检查的准确性和安全性，为临床诊断和治疗提供有力支持。
