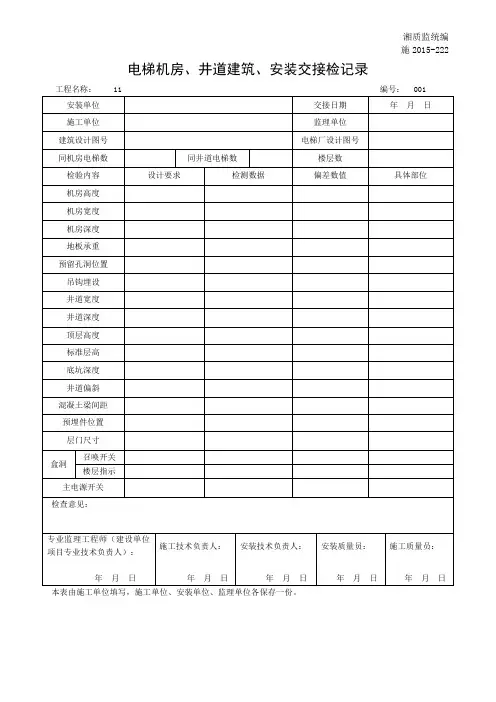

001-施2015-222电梯机房、井道建筑、安装交接检记录.doc

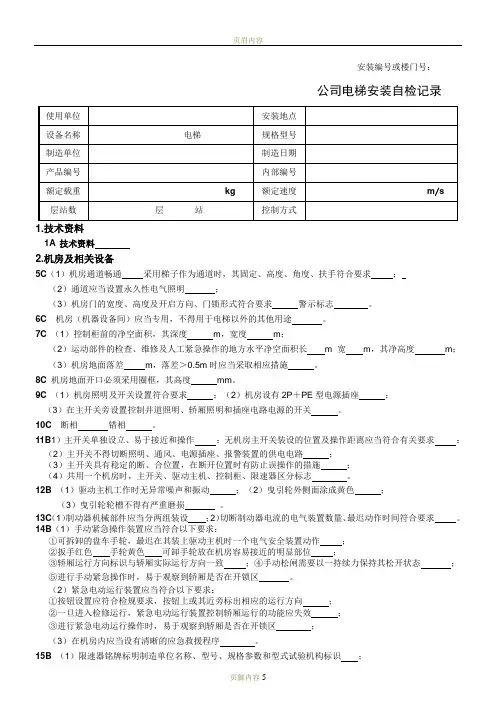

公司电梯安装自检记录1.技术资料1A 技术资料2.机房及相关设备5C （1）机房通道畅通 采用梯子作为通道时，其固定、高度、角度、扶手符合要求 ；（2）通道应当设置永久性电气照明 ；（3）机房门的宽度、高度及开启方向、门锁形式符合要求 警示标志 。

6C 机房（机器设备间）应当专用，不得用于电梯以外的其他用途 。

7C （1）控制柜前的净空面积，其深度 m ，宽度 m ；（2）运动部件的检查、维修及人工紧急操作的地方水平净空面积长 m×宽 m ，其净高度 m ；（3）机房地面落差 m ，落差＞0.5m 时应当采取相应措施 。

8C 机房地面开口必须采用圈框，其高度 mm 。

9C （1）机房照明及开关设置符合要求 ；（2）机房设有2P ＋PE 型电源插座 ；（3）在主开关旁设置控制井道照明、轿厢照明和插座电路电源的开关 。

10C 断相 错相 。

11B 1）主开关单独设立、易于接近和操作 ；无机房主开关装设的位置及操作距离应当符合有关要求 ；（2）主开关不得切断照明、通风、电源插座、报警装置的供电电路 ；（3）主开关具有稳定的断、合位置，在断开位置时有防止误操作的措施 ；（4）共用一个机房时，主开关、驱动主机、控制柜、限速器区分标志 。

12B （1）驱动主机工作时无异常噪声和振动 ；（2）曳引轮外侧面涂成黄色；（3）曳引轮轮槽不得有严重磨损 。

13C （1）制动器机械部件应当分两组装设 ；2）切断制动器电流的电气装置数量、最迟动作时间符合要求 。

14B （1）手动紧急操作装置应当符合以下要求：①可拆卸的盘车手轮，最迟在其装上驱动主机时一个电气安全装置动作 ；②扳手红色 手轮黄色 可卸手轮放在机房容易接近的明显部位 ；③轿厢运行方向标识与轿厢实际运行方向一致 ；④手动松闸需要以一持续力保持其松开状态 ；⑤进行手动紧急操作时，易于观察到轿厢是否在开锁区 。

（2）紧急电动运行装置应当符合以下要求：①按钮设置应符合检规要求，按钮上或其近旁标出相应的运行方向 ；②一旦进入检修运行，紧急电动运行装置控制轿厢运行的功能应失效 ；③进行紧急电动运行操作时，易于观察到轿厢是否在开锁区 ；（3）在机房内应当设有清晰的应急救援程序 。

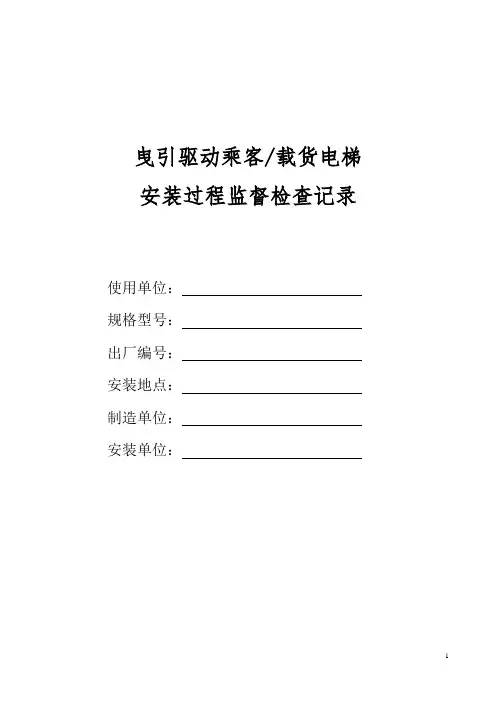

曳引驱动乘客/载货电梯安装过程监督检查记录使用单位：规格型号：出厂编号：安装地点：制造单位：安装单位：检查说明1、电梯安装过程检查在相应的工作项目完成后进行.先由安装班组检查,再由施工单位自检验员抽查复核.2、安装班组检查时需填写数据的,应如实填写测数据,如实测数据与要求不符时应由自检检验员抽查复核是否接收,如接收应在备注栏内注明接收的理由和应对措施.3、需检查确认的项目,如符合要求,在确认栏内划“√”;如不符合要求,在确认栏内划“×”,并整改,直到符合要求,在整改完成栏内注明整改完成日期,自检检验员复核签署.不适用的划“∕”.4、电梯申请监督检验以前,所有项目的检查结果和安装记录必须填写完毕.5、本检查记录每台电梯二份,在完成所有签署后,应一份存放施工单位,以供随时查询,一份提交电梯监督检验机构.安装过程检查相关记录1、安装用图纸编号：版本：2、安装过程检查所用的计量工具：3、安装过程检查：安装班组检查人：自检检验员复核人：接收井道及机房检查一、井道机构：[ ]圈梁；[ ]混凝土；[ ]型钢。

二、导轨、地坎、门头支架固定梁（井道为混凝土结构时不适用）：四、工地现场：确认整改完成1、#应提供三相（30安培）施工电源。

[ ]2、底坑应清理，且平整、无渗漏、积水现象。

[ ]3、#每个层门应设置1.2米高的安全护栏。

[ ]4、每个厅门口应设10厘米高的防水混凝土围砖。

[ ]5、每个电梯厅门口应张贴安全警示标语。

[ ]6、#脚手架应依图搭建，且坚固，承戴能力应大于250kg/m²。

[ ]7、#井道壁内的木板、脱落的水泥石块及突出异物应清除。

[ ]8、机房、井道内应无与电梯无关的管理道或设备。

[ ]9、井道壁内之无关（用）孔洞应填塞。

[ ]10、*提供存放设备的场地。

[ ]11、机房尘土及机房预留洞模板应清理完毕。

（有机房电梯适用）[ ]12、（提供）机房主机底座有工字钢梁。

（有机房电梯适用）[ ]13、机房应设置向外开启及上锁的门。

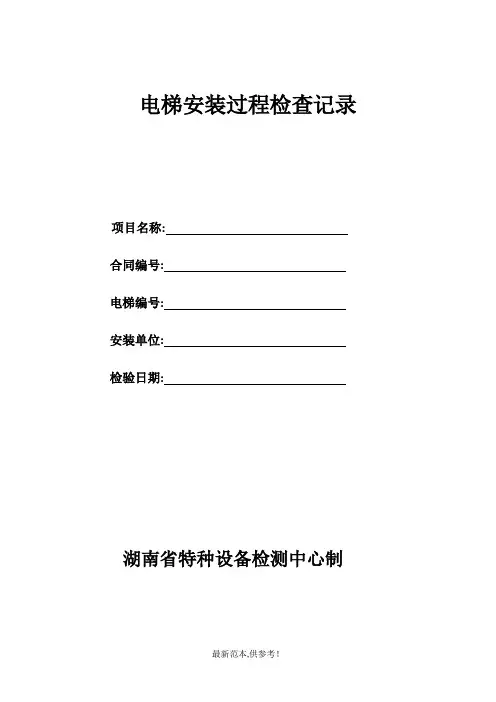

电梯安装过程检查记录项目名称:合同编号:电梯编号:安装单位:检验日期:湖南省特种设备检测中心制检查说明1、电梯安装过程检查在相应的工作项目完成后进行.先由安装班组检查,再由施工单位自检验员抽查复核.2、安装班组检查时需填写数据的,应如实填写测数据,如实测数据与要求不符时应由自检检验员抽查复核是否接收,如接收应在备注栏内注明接收的理由和应对措施.3、需检查确认的项目,如符合要求,在确认栏内划“√”;如不符合要求,在确认栏内划“×”,并整改,直到符合要求,在整改完成栏内注明整改完成日期,自检检验员复核签署.不适用的划“∕”.4、电梯申请监督检验以前,所有项目的检查结果和安装记录必须填写完毕.5、本检查记录每台电梯二份,在完成所有签署后,应一份存放施工单位,以供随时查询,一份提交电梯监督检验机构.安装过程检查相关记录1、安装用图纸编号：版本：2、安装过程检查所用的计量工具：3、安装过程检查：安装班组检查人：自检检验员复核人：接收井道及机房检查一、井道机构：[ ]圈梁；[ ]混凝土；[ ]型钢。

三、土建测量：四、工地现场：确认整改完成1、#应提供三相（30安培）施工电源。

[ ]2、底坑应清理，且平整、无渗漏、积水现象。

[ ]3、#每个层门应设置1.2米高的安全护栏。

[ ]4、每个厅门口应设10厘米高的防水混凝土围砖。

[ ]5、每个电梯厅门口应张贴安全警示标语。

[ ]6、#脚手架应依图搭建，且坚固，承戴能力应大于250kg/m²。

[ ]7、#井道壁内的木板、脱落的水泥石块及突出异物应清除。

[ ]8、机房、井道内应无与电梯无关的管理道或设备。

[ ]9、井道壁内之无关（用）孔洞应填塞。

[ ]10、*提供存放设备的场地。

[ ]11、机房尘土及机房预留洞模板应清理完毕。

（有机房电梯适用）[ ]12、（提供）机房主机底座有工字钢梁。

（有机房电梯适用）[ ]13、机房应设置向外开启及上锁的门。

（有机房电梯适用）[ ]14、*机房或井道顶部应按图设置吊重环。

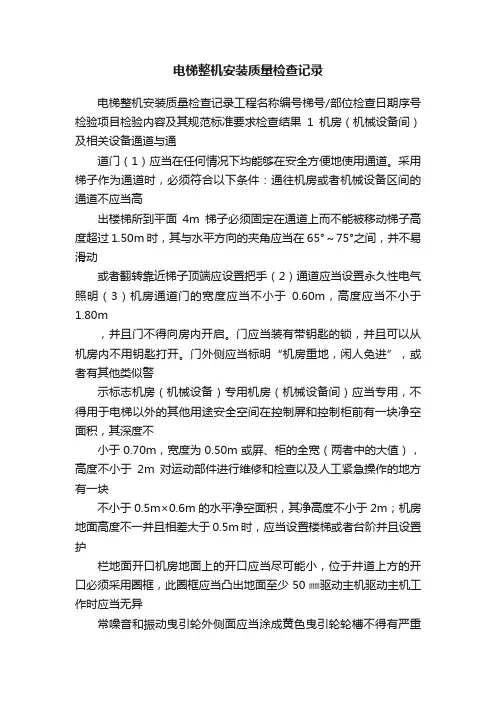

电梯整机安装质量检查记录电梯整机安装质量检查记录工程名称编号梯号/部位检查日期序号检验项目检验内容及其规范标准要求检查结果1机房（机械设备间）及相关设备通道与通道门（1）应当在任何情况下均能够在安全方便地使用通道。

采用梯子作为通道时，必须符合以下条件：通往机房或者机械设备区间的通道不应当高出楼梯所到平面4m梯子必须固定在通道上而不能被移动梯子高度超过1.50m时，其与水平方向的夹角应当在65°～75°之间，并不易滑动或者翻转靠近梯子顶端应设置把手（2）通道应当设置永久性电气照明（3）机房通道门的宽度应当不小于0.60m，高度应当不小于1.80m，并且门不得向房内开启。

门应当装有带钥匙的锁，并且可以从机房内不用钥匙打开。

门外侧应当标明“机房重地，闲人免进”，或者有其他类似警示标志机房（机械设备）专用机房（机械设备间）应当专用，不得用于电梯以外的其他用途安全空间在控制屏和控制柜前有一块净空面积，其深度不小于0.70m，宽度为0.50m或屛、柜的全宽（两者中的大值），高度不小于2m对运动部件进行维修和检查以及人工紧急操作的地方有一块不小于0.5m×0.6m的水平净空面积，其净高度不小于2m；机房地面高度不一并且相差大于0.5m时，应当设置楼梯或者台阶并且设置护栏地面开口机房地面上的开口应当尽可能小，位于井道上方的开口必须采用圈框，此圈框应当凸出地面至少50㎜驱动主机驱动主机工作时应当无异常噪音和振动曳引轮外侧面应当涂成黄色曳引轮轮槽不得有严重磨损续表序号检验项目检验内容及其规范标准要求检查结果1机房（机械设备间）及相关设备制动装置所有参与向制动轮或盘施加制动力的制动器机械部件应当分两组装设电梯正常运行时，切断制动器电流至少应当用两个独立的电气装置来实现，当电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运行方向改变时，应当防止电梯再运行紧急操作（1）手动紧急操作装置应当符合以下要求对于可拆卸盘车手轮，设有一个电气安全装置，最迟在盘车手轮装上电梯驱动主机时动作松闸扳手涂成红色，盘车手轮是无辐条的并且涂成黄色，可拆卸盘车手轮放置在机房内容易接近的明显部位在电梯驱动主机上接近盘车手轮处，明显标出轿厢运行方向，如果手轮是不能拆卸的可以在手轮上标出；能够通过操纵手动松闸装置松开制动器，并且需要以一个持续力保持其松开状态进行手动紧急操作时，易于观察到轿厢是否在开锁区（2）依靠持续揿压按钮来控制轿厢运行，此按钮有防止误操作的保护，按钮上或其近旁标出相应的运行方向一旦进入检修运行，紧急电动运行装置控制轿厢运行的功能由检修控制装置所取代进行紧急电动运行操作时，易于观察到轿厢是否在开锁区（3）应急救援程序：在机房内应当设有清晰的应急救援程序限速器限速器上应当设有名牌，标明制造单位名称、型号、规格参数和型式试验机构标识，名牌和型式试验合格证、调试证书内容应当相符限速器或其他装置上应当设有在轿厢上行或者下行速度达到限速器动作速度之前动作的电气安全装置，以及验证限速器复位状态的电气安全装置使用周期达到两年的电梯，或者限速器动作出现异常、限速器各调节部位封记损坏的电梯，应当由经许可的电梯检验机构或者电梯生产单位对限速器进行动作速度校验，并且由该单位出具校验报告检查结论：签字栏安装单位专业技术负责人专业质检员监理单位专业监理工程师续表工程名称编号梯号/部位检查日期序号检验项目检验内容及其规范标准要求检查结果2井道及相关设备曳引驱动电梯顶部空间轿厢上方应当有一个不小于0.5m×0.6m×0.8m的空间（任意平面朝下即可）注A-4：当采用减行程缓冲器并对电梯驱动主机正常减速进行有效控制时0.035V2可以用下值代替：①电梯额定速度不大于4m/s时，可以减少到1/2，但是不小于0.25m；②电梯额定速度大于4m/s 时，可以减少到1/3,但是不小于0.28m井道安全门当相邻两层门地坎的间距大于11m时，期间应当设置高度不小于1.80m、宽度不小于0.35m的井道安全门（使用轿厢安全门的除外）不得向井道内开启门上应当装设用钥匙开启的锁，当门开启后不用钥匙能将门关闭和锁住，在门锁住后，不用钥匙能够从井道内将门打开应当设置电气安全装置以验证门的关闭状态井道检修门高度不小于1.40m，宽度不小于0.60m不得向井道内开启应当装设用钥匙开启的锁，当门开启后不用钥匙能将门关闭和锁住，在门锁住后，不用钥匙能够从井道内将门打开应当设置电气安全装置以验证门的关闭状态导轨每根导轨应当至少有2根导轨支架，期间距一般不大于2.5m（如果间距大于2.5m应当有计算依据），端部短导轨的支架数量应当满足设计要求支架应当安装牢固，焊接支架的焊缝满足设计要求，锚栓（如膨胀螺栓）固定只能在井道壁的混凝土构件上使用每列导轨工作面每5m铅锤线测量值间的相对最大偏差，轿厢导轨和设有安全钳的T型对重导轨不大于1.2㎜，不设安全钳的T型对重导轨不大于2.0㎜两列导轨顶面的距离偏差，轿厢导轨为0～+2㎜，对重导轨为0～+3㎜轿厢与井道壁距离轿厢与面对轿厢入口的井道壁的间距不大于0.15m，对于局部高度小于0.50m或者采用垂直滑动门的载货电梯，该间距可以增加到0.20m。

机房、井道土建交接验收检查记录下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!机房与井道土建交接验收检查记录摘要：在工程建设中，机房与井道土建交接验收检查是确保工程质量和安全的重要环节。

主 控 项
目一
般
项
目施工单位
检查结果主控项目全部合格，一般项目满足规范规定要求监理单位
验收结论验收合格
2017年10月15日
专业监理工程师：

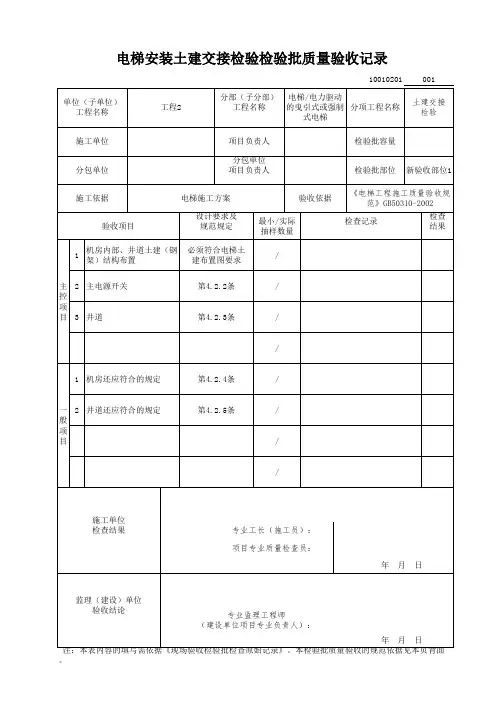

2017年10月15日电梯安装土建交接检验检验批质量验收记录
共10处，全部检查，合格10处100%
专业工长：
项目专业质量检查员：
2井道还应符合的规定第4.2.5条全/10共10处，全部检查，合格10处√1机房还应符合的规定第4.2.4条全/1共1部，全部检查，合格1部100%3井道第4.2.3条全/10符合图纸要求√2主电源开关第4.2.2条全/1共1部，全部检查，合格1部√
1机房内部、井道土建（钢架）结构布置
必须符合电梯
土建布置图要
求/施工依据电梯施工方案
验收依据《电梯工程施工质量验收规范》 GB 50310-2002验收项目设计要求及
规范规定
最小/实际 抽样数量检查记录检查 结果分包单位/分包单位项目
负责人
/检验批部位2#电梯施工单位项目负责人
检验批容量1部GD-C5-712143
单位(子单位)
工程名称
分部(子分部) 工程名称 电梯-电力驱动的曳引式或强制式电梯分项工程名称土建交接检验。

电梯安装工程“土建”布置图纸会审记录（二）注：当本表不能填齐分部工程所含全部电梯地所有意见时，可自行复制本表补充.电梯安装质量验收相关条件检测记录（二）电梯安装质量验收相关条件检测记录（三）电梯安装质量验收相关条件检测记录（一）自动扶梯（人行道）电气装置安装检测记录（一）自动扶梯（人行道）电气装置安装检测记录（二）自动扶梯（人行道）电气装置安装检测记录（二）自动扶梯（人行道）部件安装检测记录自动扶梯（人行道）主要性能和观感质量检测实验记录自动扶梯（人行道）制动距离检测实验记录自动扶梯（人行道）安装质量验收相关条件检测记录（一）自动扶梯（人行道）安装质量验收相关条件检测记录（二）验收电梯一览表（《电梯安装分部工程质量验收记录》附件1）建竣-165单位（子单位）工程名称：注：当本表不能填齐分部工程所含地全部电梯时，可自行复制本表补充. （监理或建设单位公章）验收电梯分布平面简图（《电梯安装分部工程质量验收记录》附件2）注：1、以示意图地形式，画出本单位工程地建筑物地平面外轮廓，及其内部纳入分部验收范围地所有电梯地分布，并标出各电梯对应安装位置编号和指北针.2、绘图应符合技术档案地有关要求.（监理或建设单位公章）验收电梯分布平面简图（《电梯安装分部工程质量验收记录》附件2）注：1、以示意图地形式，画出本单位工程地建筑物地平面外轮廓，及其内部纳入分部验收范围地所有电梯地分布，并标出各电梯对应安装位置编号和指北针.2、绘图应符合技术档案地有关要求.（监理或建设单位公章）水泥出厂质量证明和取样实验报告单汇总表钢材出厂质量证明和取样实验报告单汇总表预拌混凝土出厂质量证明汇总表钢结构原材料、成品质量合格证明及进场检查记录汇总表钢结构构件合格证明及进场检查记录汇总表钢筋连接取样实验报告单汇总表建筑构配件出厂质量证明汇总表建筑构配件出厂质量证明汇总表（）其它材料合格证明和进场复验报告汇总表混凝土强度质量评定表砌体砂浆试块实验报告记录汇总表砌体砂浆试块实验报告记录汇总表混凝土抗压强度实验报告单汇总表渝建竣-180注：同一养护条件地试块应填入同一张表格.。

电梯安装土建交接检验检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《电梯工程施工质量验收规范》GB50310-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计区域、单元划分，一般一部电梯划分为一个检验批。

三、GB50310-2002规范摘要主控项目4.2.1 机房（如果有）内部、井道土建（钢架）结构及布置必须符合电梯土建布置图的要求。

4.2.2 主电源开关必须符合下列规定：1 主电源开关应能够切断电梯正常使用情况下最大电流。

2 对有机房电梯该开关应能从机房入口处方便地接近。

3 对无机房电梯该开关应设置在井道外工作人员方便接近的地方，且应具有必要的安全防护。

4.2.3 井道必须符合下列规定：1 当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上。

2 电梯安装之前，所有层门预留孔必须设有高度不小于1.2m的安全保护围封，并应保证有足够的强度。

3 当相邻两层门地坎间的距离大于11m时，其间必须设置井道安全门，井道安全门严禁向井道内开启，且必须装有安全门处于关闭时电梯才能运行的电气安全装置。

当相邻轿厢间有相互救援用轿厢安全门时，可不执行本款。

一般项目4.2.4 机房（如果有）还应符合下列规定：1 机房内应设有固定的电气照明，地板表面上的照度不应小于200lx。

机房内应设置一个或多个电源插座。

在机房内靠近入口的适当高度处应设有一个开关或类似装置控制机房照明电源。

2 机房内应通风，从建筑物其他部分抽出的陈腐空气，不得排入机房内。

3 应根据产品供应商的要求，提供设备进场所需要的通道和搬运空间。

4 电梯工作人员应能方便地进入机房或滑轮间，而不需要临时借助于其他辅助设施。
