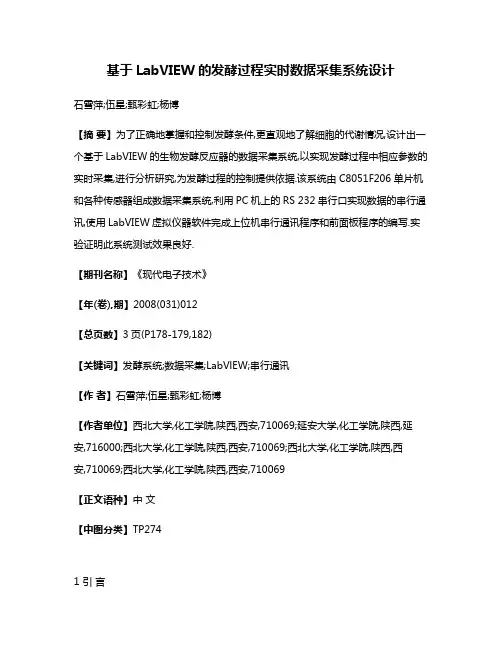

基于LabVIEW的发酵过程实时数据采集系统设计石雪萍;伍星;甄彩虹;杨博【摘要】为了正确地掌握和控制发酵条件,更直观地了解细胞的代谢情况,设计出一个基于LabVIEW的生物发酵反应器的数据采集系统,以实现发酵过程中相应参数的实时采集,进行分析研究,为发酵过程的控制提供依据.该系统由C8051F206单片机和各种传感器组成数据采集系统,利用PC机上的RS 232串行口实现数据的串行通讯,使用LabVIEW虚拟仪器软件完成上位机串行通讯程序和前面板程序的编写.实验证明此系统测试效果良好.【期刊名称】《现代电子技术》【年(卷),期】2008(031)012【总页数】3页(P178-179,182)【关键词】发酵系统;数据采集;LabVlEW;串行通讯【作者】石雪萍;伍星;甄彩虹;杨博【作者单位】西北大学,化工学院,陕西,西安,710069;延安大学,化工学院,陕西,延安,716000;西北大学,化工学院,陕西,西安,710069;西北大学,化工学院,陕西,西安,710069;西北大学,化工学院,陕西,西安,710069【正文语种】中文【中图分类】TP2741 引言LabVIEW(Laboratory Virtual Instrument Engineering Workbench) 是美国国家仪器公司(National Instrument) 开发的一种虚拟仪器平台，他是一种用图标代替文本行创建应用程序的图形化编程语言。
LabVIEW功能强大，提供丰富的数据采集、分析和存储库函数以及包括DAQ，GPIB，PXI，VXI，RS 232/485在内的各种仪器通信总线标准的所有功能函数。
利用LabVIEW设计的数据采集系统，可模拟采集各种信号，但是配备NI公司的数据采集板卡比较贵，在实际开发中可选用单片机系统对数据进行采集。
发酵是生物技术的一项最基本的工程，发酵的产量和质量是发酵工程的2个重要的技术指标。

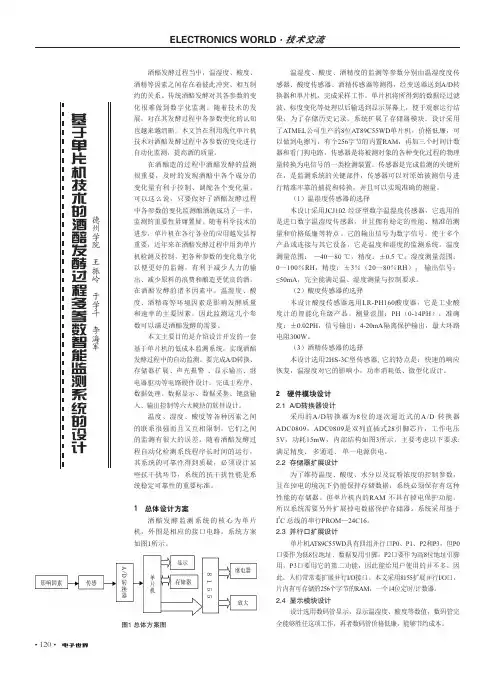

• 120•酒醅发酵过程当中，温湿度、酸度、酒精等因素之间存在着彼此冲突、相互制约的关系。
传统酒醅发酵对其各参数的变化很难做到数字化监测。
随着技术的发展，对在其发酵过程中各参数变化的认知也越来越清晰。
本文旨在利用现代单片机技术对酒醅发酵过程中各参数的变化进行自动化监测，提高酒的质量。
在酒酿造的过程中酒醅发酵的监测很重要，及时的发现酒醅中各个成分的变化量有利于控制、调配各个变化量。
可以这么说，只要做好了酒醅发酵过程中各参数的变化监测酿酒就成功了一半，监测的重要性毋庸置疑。
随着科学技术的进步，单片机在各行各业的应用越发显得重要，近年来在酒醅发酵过程中用到单片机检测及控制，把各种参数的变化数字化以便更好的监测，有利于减少人力的输出、减少原料的浪费和酿造更优良的酒。
在酒醅发酵的诸多因素中，温湿度、酸度、酒精毒等环境因素是影响发酵质量和速率的主要因素，因此监测这几个参数可以满足酒醅发酵的需要。
本文主要目的是介绍设计开发的一套基于单片机的低成本监测系统，实现酒醅发酵过程中的自动监测。
要完成A/D 转换、存储器扩展、声光报警 、显示输出、继电器驱动等电路硬件设计。
完成主程序、数据处理、数据显示、数据采集、键盘输入、输出控制等六大模块的软件设计。
温度、湿度、酸度等各种因素之间的联系很强而且又互相限制，它们之间的监测有很大的误差，随着酒醅发酵过程自动化检测系统程序长时间的运行，其系统的可靠性得到质疑，必须设计某些抗干扰环节，系统的抗干扰性能是系统稳定可靠性的重要标准。
1 总体设计方案酒醅发酵监测系统的核心为单片机，外围是相应的接口电路。
系统方案如图1所示。
温湿度、酸度、酒精度的监测等参数分别由温湿度度传感器、酸度传感器、酒精传感器等测得，经变送器送到A/D 转换器和单片机，完成采样工作。
单片机将所得到的数据经过滤波、标度变化等处理以后输送到显示屏幕上，便于观察运行结果，为了存储历史记录，系统扩展了存储器模块。
设计采用了ATMEL 公司生产的8位AT89C55WD 单片机，价格低廉，可以做到电擦写，有个256字节的内置RAM ，再加三个时间计数器和看门狗电路。
