恒流方案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

led驱动电源变压器设计方案LED驱动电源变压器是一种重要的电子元器件，用于将输入电源的电压变换为适合LED灯使用的输出电压。

本文将介绍一个可行的LED 驱动电源变压器设计方案，详细阐述其设计原理和实施步骤。

一、设计原理1.1 变压器原理变压器是一种通过电磁感应原理实现输入输出电压转换的装置。

它由输入线圈（主线圈）和输出线圈（副线圈）构成，通过磁场耦合实现电压转换。

1.2 LED驱动电源基本要求LED驱动电源需要满足以下基本要求：- 稳定的输出电压，适合LED工作；- 输出电流稳定，满足LED工作电流需求；- 高效率，减少能量损耗；- 小型化，方便集成在LED灯具中。

二、设计步骤2.1 确定输入电压范围首先，根据实际应用需求，确定输入电压范围。

LED驱动电源一般使用交流电源输入，常见的输入电压范围为220VAC或110VAC。

根据实际情况选择合适的电源输入。

2.2 确定输出电压和电流需求根据所需的LED工作电压和电流，确定输出电压和电流需求。

LED 灯通常需要恒流驱动，所以确定输出电流非常重要。

同时，为了保证LED的寿命和工作效果，输出电压也要稳定。

2.3 计算变压器的变比根据输入电压范围和输出电压需求，计算变压器的变比。

变比的计算公式为：变比=输出电压/输入电压。

选择合适的变比能够满足输出电压需求。

2.4 选择合适的变压器铁心根据变压器的功率需求和频率，选择合适的变压器铁心材料。

铁心材料的选择直接影响到变压器的效率和体积。

2.5 设计变压器线圈参数根据变压器的变比、输入电流和输出电流，计算变压器的线圈参数。

线圈的匝数和线径需要根据电流需求和铁心尺寸进行设计。

2.6 选择适当的软磁材料为了减小磁芯的磁滞损耗和涡流损耗，在变压器的磁芯上选择适当的软磁材料，如铁氧体材料。

2.7 进行变压器的结构设计根据已有的参数和要求，进行变压器的结构设计，包括线圈的布局、磁芯的安装和绝缘层的选材等。

2.8 进行变压器的制造和测试根据设计要求，制造变压器并进行相应的测试，包括电压和电流的稳定性测试、效率测试和温度测试等。

大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源，具有高节能、利环保、寿命长、体积小、高亮度等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域；LED 灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用；LED 照明灯自身在节能，长寿，高能效，亮度方便可调节等方面的优异特性也符合现在倡导的低碳，环保的大趋势；目前，LED 照明在LED 背光，LED 广告灯，LED 幕墙，大功率LED 路灯，LED 节能灯及日光灯，LED 显示等领域得到广泛深入的应用；预计在未来几年内，LED 灯将可能逐渐进入家庭照明，室内外照明等领域，成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路，LED 灯的寿命（光亮度衰减）与驱动电流的稳定性和电流纹波或杂讯息息相关，LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施；芯龙半导体作为专业的电源管理芯片设计者，提供一系列高压，大电流，高效率，高可靠性，高性价比的LED 恒流驱动芯片；在大电流LED 单片全集成恒流驱动芯片领域，芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED 的功率从10W~100W全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。

LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。

LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。

有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。

以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。

这种方案成本较低，但效率较低，不适用于大功率LED灯。

2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。

这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。

3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。

这种方案适用于需要可调光的应用，如舞台照明和电视背光。

4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。

这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。

5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。

可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。

6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。

可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。

7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。

可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。

当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。

根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。

此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。

led灯驱动电源工作原理
LED灯的驱动电源工作原理是通过将交流电转化为直流电来提供电流和电压给LED灯。

具体原理如下：
1. 通过电源插座接入交流电源，交流电首先经过整流电路，将交流电转换成直流电。

2. 经过整流后的直流电通过滤波电路进行滤波处理，去除电路中的纹波，使电流更加稳定。

3. 经过滤波后的直流电进入升压电路，升高电压以满足LED 的工作电压要求。

通过调节升压电路的工作频率和变压器的变比，可以实现对输出电压的调整。

4. 经过升压电路的直流电进入恒流电路，用于提供恒定的电流给LED灯。

恒流电路通常基于电流控制芯片，可以根据LED 的电流需求调节输出电流。

5. 最后，经过恒流电路提供的恒定电流通过连接LED灯的电路，驱动LED灯正常工作。

此时LED灯会发出可见光。

总结：LED灯的驱动电源工作原理是通过整流、滤波、升压和恒流等电路组合，将交流电源转换为符合LED灯工作要求的直流电，以驱动LED灯正常工作。

全面讲解LED驱动电源方案LED驱动电源是一种用于将交流电转换为直流电并为LED灯提供稳定电流的装置。

它在LED照明领域被广泛应用，具有高效、环保、节能等优点。

下面将全面讲解LED驱动电源的方案，从工作原理、分类、特点等方面详细介绍。

一、工作原理LED驱动电源的工作原理是通过把交流电转变为直流电，并通过恒流电路驱动LED灯。

通常情况下，交流电经过变压器降压后，进入整流电路变为直流电。

然后通过电容滤波电路进行滤波，将电压平稳输出。

最后通过恒流电路将电流稳定地输出到LED灯上。

二、分类1.常规驱动电源：常规驱动电源一般采用线性稳压电源，具有结构简单、成本低廉的特点。

但由于线性稳压电源存在功耗大、效率低等问题，因此在大功率LED照明方案中很少应用。

2.开关型驱动电源：开关型驱动电源采用开关电源技术，具有高效、节能的特点。

它能够通过开关管的开关动作实现高频开关，降低功率损耗。

开关型驱动电源包括单端开关型和双端开关型两种结构。

3.恒流驱动电源：恒流驱动电源是一种特殊的LED驱动电源，其输出电流恒定不变。

它能够根据LED灯的亮度和电压变化自动调节输出电流，确保LED灯的稳定亮度和寿命。

恒流驱动电源能够有效保护LED灯，延长其使用寿命。

三、特点1.高效节能：LED驱动电源具有高效节能的特点。

开关型驱动电源的效率一般在85%以上，而恒流驱动电源的效率更高，可达到90%以上。

相较于传统的线性稳压电源，LED驱动电源能够大大提高能源利用效率。

2.电压稳定性好：LED驱动电源具有较好的电压稳定性。

通过滤波电路和稳压电路的设计，能够确保输出电压的稳定性，避免因电压波动导致LED灯亮度不稳定的情况发生。

3.可调性强：LED驱动电源通常具有可变输出电流或电压的功能。

通过调节电流或电压，可以实现对LED灯亮度的调节，满足不同场景的需求。

4.安全可靠：LED驱动电源具备过压保护、过流保护、短路保护等安全功能。

一旦发生异常情况，驱动电源会自动停止工作，确保LED灯和使用者的安全。

led驱动ic方案LED驱动IC是一种用于供电并控制LED灯的集成电路。

它在LED 照明应用中起着至关重要的作用。

通过合理选择和应用LED驱动IC方案，可以实现高效的LED照明系统，提高能源利用率和照明质量。

本文将介绍几种常见的LED驱动IC方案。

一、恒流驱动IC方案恒流驱动IC方案是一种常见且有效的LED驱动方式。

它通过控制电流来驱动LED灯，使LED工作在恒定的电流下，从而提供稳定亮度的照明效果。

这种方案的优点是电流稳定，可以确保LED的亮度和寿命一致。

而且恒流驱动IC还通常具有过流和短路保护功能，可以保证LED的安全使用。

二、PWM调光驱动IC方案PWM调光驱动IC方案是一种常用的LED调光方式。

该方案通过调节PWM信号的占空比来控制LED的亮度。

PWM调光具有调光范围广、亮度稳定、调光效果好等优点。

在此方案中，通常使用LED驱动IC来产生高频PWM信号，并将其输出给LED灯，从而实现LED的调光控制。

三、开关模式电源驱动IC方案开关模式电源驱动IC方案是一种常见的高效能LED驱动方案。

该方案通常采用开关电源拓扑结构，通过控制开关管的导通和截止时间来调节输出电压和电流。

这种方案的优点是高转换效率、稳定输出、可靠性高等特点。

此外，开关模式电源驱动IC还常常具有过温、过载等保护功能，确保LED的安全运行。

四、恒压驱动IC方案对于某些特定应用场景，如LED背光模块、LED显示屏等，需要稳定的电压驱动。

恒压驱动IC方案是一种常见的解决方案。

它通过控制输出电压的稳定性来驱动LED。

在此方案中，常常使用恒压驱动IC 控制DC-DC变换器，将输入电源的电压转换为LED所需的稳定输出电压。

总结：LED驱动IC方案各有特点，适用于不同的LED照明应用场景。

恒流驱动IC方案适用于要求亮度和寿命一致的场合；PWM调光驱动IC 方案适用于要求调光范围广的场合；开关模式电源驱动IC方案适用于要求高效能和稳定输出的场合；恒压驱动IC方案适用于某些特殊的LED应用场景。

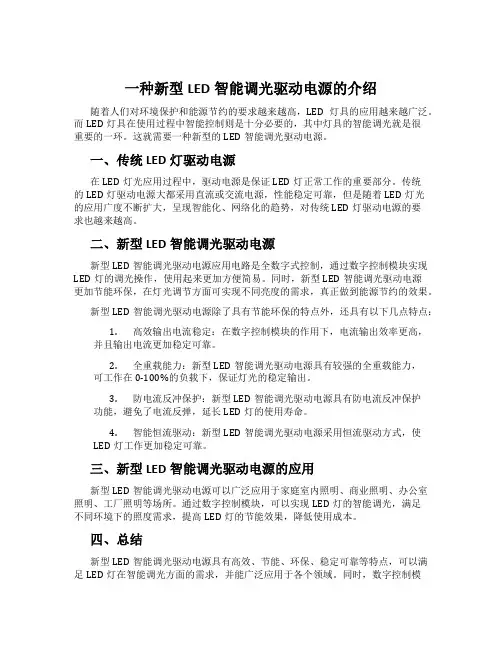

一种新型LED智能调光驱动电源的介绍随着人们对环境保护和能源节约的要求越来越高，LED灯具的应用越来越广泛。

而LED灯具在使用过程中智能控制则是十分必要的，其中灯具的智能调光就是很重要的一环。

这就需要一种新型的LED智能调光驱动电源。

一、传统LED灯驱动电源在LED灯光应用过程中，驱动电源是保证LED灯正常工作的重要部分。

传统的LED灯驱动电源大都采用直流或交流电源，性能稳定可靠，但是随着LED灯光的应用广度不断扩大，呈现智能化、网络化的趋势，对传统LED灯驱动电源的要求也越来越高。

二、新型LED智能调光驱动电源新型LED智能调光驱动电源应用电路是全数字式控制，通过数字控制模块实现LED灯的调光操作，使用起来更加方便简易。

同时，新型LED智能调光驱动电源更加节能环保，在灯光调节方面可实现不同亮度的需求，真正做到能源节约的效果。

新型LED智能调光驱动电源除了具有节能环保的特点外，还具有以下几点特点：1.高效输出电流稳定：在数字控制模块的作用下，电流输出效率更高，并且输出电流更加稳定可靠。

2.全重载能力：新型LED智能调光驱动电源具有较强的全重载能力，可工作在0-100%的负载下，保证灯光的稳定输出。

3.防电流反冲保护：新型LED智能调光驱动电源具有防电流反冲保护功能，避免了电流反弹，延长LED灯的使用寿命。

4.智能恒流驱动：新型LED智能调光驱动电源采用恒流驱动方式，使LED灯工作更加稳定可靠。

三、新型LED智能调光驱动电源的应用新型LED智能调光驱动电源可以广泛应用于家庭室内照明、商业照明、办公室照明、工厂照明等场所。

通过数字控制模块，可以实现LED灯的智能调光，满足不同环境下的照度需求，提高LED灯的节能效果，降低使用成本。

四、总结新型LED智能调光驱动电源具有高效、节能、环保、稳定可靠等特点，可以满足LED灯在智能调光方面的需求，并能广泛应用于各个领域。

同时，数字控制模块的应用也使得LED灯的使用更加智能化。

LED灯驱动电源的技术方案和使用模块大功率LED灯驱动电源的技术方案和功能模块大功率发光二极管用于一般照明是本世纪的新课题，其节能、安全、长寿命的综合优势将引发下一轮照明产业的革命。

生产和生活中的原始电源有各种形式，但无论那种电源，一般都不能直接给发光二极管供电。

因此，要用发光二极管做照明光源就要解决电源变换的问题。

大功率发光二极管实际上是一个电流驱动的低电压单向导电器件，给发光二极管供电的电源变换器的设计必须要注意发光二极管以下五个特点：1、发光二极管是单向导电器件。

由于这个特点，就要用直流电流或者单向脉冲电流给发光二极管供电。

2、发光管是一个具有P/N结结构的半导体器件，具有势垒电势，这就形成了导通门限电压，加在发光二极管上的电压值超过这个门限电压二极管才会充分到通。

大功率发光二极管的门限电压一般在2.5V以上，正常工作时的管压降34Vo3、发光二极管的电流/电压特性是非线性的。

流过发光二极管的电流在数值上等于供电电源的电动势减去发光二极管的势垒电势再除以回路的总电阻(电源内阻、引线电阻、发光管体电阻之和)。

因此，流过发光二极管的电流和加在发光管两端的电压不成正比。

4、发光二极管的P/N结是负的温度系数温度升高发光二极管的势垒电势降低。

由于这个特点，所以发光二极管不能直接用电压源供电，必须采取限流措施，否则随着管子工作时温度的升高电流会越来越大以至损坏。

5、流过发光管的电流和发光管的光通量的比值也是非线性的。

发光二极管的光通量随着流过发光管的增加而增加，但却不成正比，越到后来光通量增加得越少。

因此，应该使发光管在一个发光效率比较高的电流值下工作。

另外，发光二极管也和其他光源一样，所能承受的电功率是有限的。

如果加在发光二极管上的电功率超过一定数值，发光管可能损坏。

有于生产工艺和材料特性方面的差异，同样型号的发光管的势垒电势以及发光管的内阻也不完全一样，这就导致发光管工作时的管压降不一致，再加上发光管势垒电势具有负的温度系数，因此，发光管不能直接并联使用。
