智能控制实验报告模板1. 引言在本次智能控制实验中,我们研究了智能控制的基本概念和应用。
通过实际操作,我们深入了解了智能控制系统的原理和设计方法。
本报告将详细介绍我们在实验中所进行的步骤、实验结果分析以及我们的总结和思考。
2. 实验目的本次实验的主要目的是探索智能控制系统的工作原理、学习其基本概念以及了解在实际应用中的方法。
具体目标如下:1. 熟悉智能控制的基本原理和概念;2. 了解智能控制系统的硬件和软件设计;3. 实践并掌握智能控制系统的参数调整和优化方法。
3. 实验步骤3.1 硬件搭建我们首先根据实验要求搭建了智能控制系统的硬件平台。
这个平台包括传感器、执行器和控制器等组件。
我们按照指导书的要求连接各个模块,并确保它们能够正常工作。
3.2 软件配置在硬件搭建完成后,我们开始进行软件配置。
我们根据实验要求,通过软件工具对智能控制系统进行编程,设置不同的控制策略和参数调整方法。
3.3 实验数据采集一切就绪后,我们开始采集实验数据。
通过传感器测量和执行器反馈,我们得到了系统运行过程中的各种参数和状态。
这些数据将用于后续的分析和优化。
3.4 参数调整与优化根据实验数据,我们对智能控制系统进行参数调整与优化。
我们通过反复试验,观察系统响应并调整参数,以达到最优控制效果。
4. 实验结果与分析我们根据实验数据和分析对比,得出以下实验结果与分析:1. 实验结果A- 数据分析A1- 结果评价A22. 实验结果B- 数据分析B1- 结果评价B2通过实验数据和分析,我们发现实验结果A 表现较好,系统响应稳定,控制效果较好。
而实验结果B 则存在一些问题,需要进一步优化。
5. 总结与思考通过本次智能控制实验,我们深入了解了智能控制系统的原理和设计方法。
在实验过程中,我们掌握了智能控制系统的搭建、参数调整与优化等关键技术。
通过对实验结果的分析,我们对智能控制系统的优势和应用范围有了更深入的理解。
然而,本次实验也存在一些问题和不足之处。
一、实验目的本次实验旨在通过设计和搭建一个智能小车系统,学习并掌握智能小车的基本控制原理、硬件选型、编程方法以及调试技巧。
通过实验,加深对单片机、传感器、电机驱动等模块的理解,并提升实践操作能力。
二、实验原理智能小车控制系统主要由以下几个部分组成:1. 单片机控制单元:作为系统的核心,负责接收传感器信息、处理数据、控制电机运动等。
2. 传感器模块:用于感知周围环境,如红外传感器、超声波传感器、光电传感器等。
3. 电机驱动模块:将单片机的控制信号转换为电机驱动信号,控制电机运动。
4. 电源模块:为系统提供稳定的电源。
实验中,我们选用STM32微控制器作为控制单元,使用红外传感器作为障碍物检测传感器,电机驱动模块采用L298N芯片,电机选用直流电机。
三、实验器材1. STM32F103C8T6最小系统板2. 红外传感器3. L298N电机驱动模块4. 直流电机5. 电源模块6. 连接线、电阻、电容等7. 编程器、调试器四、实验步骤1. 硬件搭建:- 将红外传感器连接到STM32的GPIO引脚上。
- 将L298N电机驱动模块连接到STM32的PWM引脚上。
- 将直流电机连接到L298N的电机输出端。
- 连接电源模块,为系统供电。
2. 编程:- 使用Keil MDK软件编写STM32控制程序。
- 编写红外传感器读取程序,检测障碍物。
- 编写电机驱动程序,控制电机运动。
- 编写主程序,实现小车避障、巡线等功能。
3. 调试:- 使用调试器下载程序到STM32。
- 观察程序运行情况,检查传感器数据、电机运动等。
- 调整参数,优化程序性能。
五、实验结果与分析1. 避障功能:实验中,红外传感器能够准确检测到障碍物,系统根据检测到的障碍物距离和方向,控制小车进行避障。
2. 巡线功能:实验中,小车能够沿着设定的轨迹进行巡线,红外传感器检测到黑线时,小车保持匀速前进;检测到白线时,小车进行减速或停止。
3. 控制性能:实验中,小车在避障和巡线过程中,表现出良好的控制性能,能够稳定地行驶。
智能控制技术专业实习实训报告一、实习实训目的通过本次智能控制技术专业实习实训,使学生了解智能控制系统的基本原理和应用,提高学生的实践能力和创新能力,培养学生的团队合作精神和职业素养。
二、实习实训内容1. 学习智能控制系统的基本原理,包括模糊控制、神经网络控制、自适应控制等。
2. 学习智能控制系统的应用,包括工业机器人、自动化生产线、智能家居等。
3. 参与实验室的智能控制系统设计与调试,完成指定的实验任务。
4. 参观企业智能控制系统的实际应用,了解企业对智能控制技术的需求和发展趋势。
5. 完成实习实训报告,总结实习实训过程中的收获和不足。
三、实习实训过程1. 实习实训前期,学生通过课堂学习和自学,掌握了智能控制系统的基本原理和应用。
2. 实习实训中期,学生分组进行实验室的智能控制系统设计与调试,遇到了一些问题,通过查阅资料、请教老师和同学,逐步解决问题,完成了实验任务。
3. 实习实训后期,学生参观了企业智能控制系统的实际应用,了解了企业对智能控制技术的需求和发展趋势。
4. 实习实训结束后,学生完成了实习实训报告,总结了实习实训过程中的收获和不足。
四、实习实训成果1. 学生掌握了智能控制系统的基本原理和应用,提高了实践能力和创新能力。
2. 学生了解了企业对智能控制技术的需求和发展趋势,为今后的就业和发展奠定了基础。
3. 学生培养了团队合作精神和职业素养,具备了较好的职业竞争力。
4. 学生完成了实习实训报告,总结了实习实训过程中的收获和不足,为今后的学习和成长提供了借鉴。
五、实习实训不足及改进措施1. 实习实训时间相对较短,学生对智能控制系统的理解和应用还有待提高。
建议延长实习实训时间,让学生有更多的时间去深入学习和实践。
2. 实验室设备和工具有限,学生进行实验时可能遇到一些困难。
建议增加实验室设备和工具的投入,提高实验室的实验条件。
3. 部分学生对智能控制系统的理解不够深入,需要在今后的学习中加强理论知识的学习。
实习报告智能控制技术实习报告一、实习背景随着科技的不断发展,智能控制技术在各个领域的应用越来越广泛。
为了更好地了解智能控制技术的发展和应用,提高自己的实践能力,我参加了为期一个月的智能控制技术实习。
实习期间,我在导师的指导下,进行了智能控制系统的设计、仿真和实验,对智能控制技术有了更深入的了解。
二、实习内容1. 理论学习在实习的开始,导师为我讲解了智能控制技术的基本概念、原理和常用算法。
我学习了模糊控制、神经网络控制、自适应控制等几种常见的智能控制方法,并了解了它们在实际工程中的应用。
2. 系统设计根据实习任务,我需要设计一个智能控制系统。
在导师的指导下,我首先确定了系统的目标和需求,然后选择了合适的控制算法,最后设计了系统的整体结构。
在设计过程中,我学习了如何根据系统需求选择合适的硬件和软件,并掌握了部分编程技巧。
3. 仿真与实验为了验证所设计的智能控制系统的有效性,我使用了MATLAB软件对系统进行了仿真。
通过调整参数和算法,我成功地实现了对系统的控制。
接着,我在实验室进行了实际实验,通过与传统控制系统的对比,验证了智能控制系统的优越性。
4. 实习总结与反思通过实习,我深刻地体会到了智能控制技术在实际工程中的重要性。
与传统控制技术相比,智能控制系统具有更好的自适应性和鲁棒性,能够更好地应对复杂的工业现场环境。
同时,我也认识到智能控制技术仍存在一些问题和挑战,如算法复杂度高、实时性要求高等。
在实习过程中,我学到了很多关于智能控制技术的知识和技能,也提高了自己的实践能力。
然而,我也意识到自己在某些方面仍有不足,如对某些算法的理解和应用不够深入,编程能力有待提高等。
在今后的学习和工作中,我将继续努力,不断提高自己的综合素质,为将来的工作做好准备。
三、实习收获通过这次实习,我对智能控制技术有了更深入的了解,掌握了相关算法和仿真技巧。
同时,实习过程中的团队合作和问题解决能力也得到了锻炼。
总之,这次实习让我受益匪浅,对我的专业学习和未来职业发展具有重要意义。

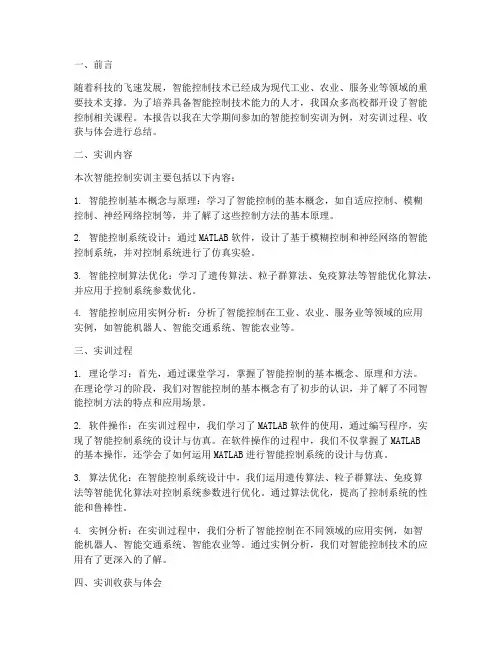

一、前言随着科技的飞速发展,智能控制技术已经成为现代工业、农业、服务业等领域的重要技术支撑。
为了培养具备智能控制技术能力的人才,我国众多高校都开设了智能控制相关课程。
本报告以我在大学期间参加的智能控制实训为例,对实训过程、收获与体会进行总结。
二、实训内容本次智能控制实训主要包括以下内容:1. 智能控制基本概念与原理:学习了智能控制的基本概念,如自适应控制、模糊控制、神经网络控制等,并了解了这些控制方法的基本原理。
2. 智能控制系统设计:通过MATLAB软件,设计了基于模糊控制和神经网络的智能控制系统,并对控制系统进行了仿真实验。
3. 智能控制算法优化:学习了遗传算法、粒子群算法、免疫算法等智能优化算法,并应用于控制系统参数优化。
4. 智能控制应用实例分析:分析了智能控制在工业、农业、服务业等领域的应用实例,如智能机器人、智能交通系统、智能农业等。
三、实训过程1. 理论学习:首先,通过课堂学习,掌握了智能控制的基本概念、原理和方法。
在理论学习的阶段,我们对智能控制的基本概念有了初步的认识,并了解了不同智能控制方法的特点和应用场景。
2. 软件操作:在实训过程中,我们学习了MATLAB软件的使用,通过编写程序,实现了智能控制系统的设计与仿真。
在软件操作的过程中,我们不仅掌握了MATLAB的基本操作,还学会了如何运用MATLAB进行智能控制系统的设计与仿真。
3. 算法优化:在智能控制系统设计中,我们运用遗传算法、粒子群算法、免疫算法等智能优化算法对控制系统参数进行优化。
通过算法优化,提高了控制系统的性能和鲁棒性。
4. 实例分析:在实训过程中,我们分析了智能控制在不同领域的应用实例,如智能机器人、智能交通系统、智能农业等。
通过实例分析,我们对智能控制技术的应用有了更深入的了解。
四、实训收获与体会1. 理论知识与实践能力相结合:通过本次实训,我将智能控制理论知识与实际操作相结合,提高了自己的实践能力。
2. 创新思维与问题解决能力:在实训过程中,我们遇到了各种问题,通过查阅资料、讨论和尝试,最终解决了问题。
一、实验目的1. 了解智能控制的基本原理和方法。
2. 掌握智能控制系统的设计和实现方法。
3. 熟悉智能控制实验平台的操作和应用。
二、实验原理智能控制是利用计算机技术、控制理论、人工智能等知识,实现对复杂系统的自动控制。
实验主要涉及以下原理:1. 模糊控制:利用模糊逻辑对系统进行控制,实现对系统不确定性和非线性的处理。
2. 专家控制:通过专家系统对系统进行控制,实现对系统复杂性和不确定性的处理。
3. 神经网络控制:利用神经网络强大的学习能力和泛化能力,实现对系统的自适应控制。
三、实验器材1. 实验平台:智能控制实验箱2. 传感器:温度传感器、湿度传感器、压力传感器等3. 执行器:电机、继电器、阀门等4. 控制器:单片机、PLC等5. 信号线、连接线等四、实验内容1. 模糊控制器设计(1)建立模糊控制模型:根据实验要求,确定输入、输出变量和模糊控制规则。
(2)设计模糊控制器:根据模糊控制规则,设计模糊控制器,包括模糊化、去模糊化等环节。
(3)仿真实验:利用仿真软件对模糊控制器进行仿真实验,验证控制效果。
2. 专家控制器设计(1)建立专家系统:收集专家知识,构建专家系统。
(2)设计专家控制器:根据专家系统,设计专家控制器,实现对系统的控制。
(3)仿真实验:利用仿真软件对专家控制器进行仿真实验,验证控制效果。
3. 神经网络控制器设计(1)建立神经网络模型:根据实验要求,确定神经网络的结构和参数。
(2)训练神经网络:利用实验数据对神经网络进行训练,提高网络的控制能力。
(3)设计神经网络控制器:根据训练好的神经网络,设计神经网络控制器,实现对系统的控制。
(4)仿真实验:利用仿真软件对神经网络控制器进行仿真实验,验证控制效果。
五、实验步骤1. 熟悉实验平台,了解各模块的功能和操作方法。
2. 根据实验要求,设计模糊控制器、专家控制器和神经网络控制器。
3. 利用仿真软件对控制器进行仿真实验,验证控制效果。
4. 分析实验结果,对控制器进行优化和改进。

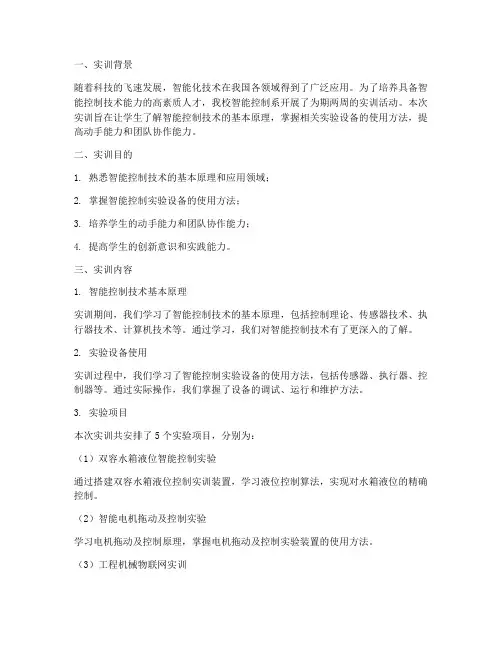

一、实训背景随着科技的飞速发展,智能化技术在我国各领域得到了广泛应用。
为了培养具备智能控制技术能力的高素质人才,我校智能控制系开展了为期两周的实训活动。
本次实训旨在让学生了解智能控制技术的基本原理,掌握相关实验设备的使用方法,提高动手能力和团队协作能力。
二、实训目的1. 熟悉智能控制技术的基本原理和应用领域;2. 掌握智能控制实验设备的使用方法;3. 培养学生的动手能力和团队协作能力;4. 提高学生的创新意识和实践能力。
三、实训内容1. 智能控制技术基本原理实训期间,我们学习了智能控制技术的基本原理,包括控制理论、传感器技术、执行器技术、计算机技术等。
通过学习,我们对智能控制技术有了更深入的了解。
2. 实验设备使用实训过程中,我们学习了智能控制实验设备的使用方法,包括传感器、执行器、控制器等。
通过实际操作,我们掌握了设备的调试、运行和维护方法。
3. 实验项目本次实训共安排了5个实验项目,分别为:(1)双容水箱液位智能控制实验通过搭建双容水箱液位控制实训装置,学习液位控制算法,实现对水箱液位的精确控制。
(2)智能电机拖动及控制实验学习电机拖动及控制原理,掌握电机拖动及控制实验装置的使用方法。
(3)工程机械物联网实训通过远程控制真实挖掘机,了解工程机械的智能化操控技术。
(4)智能控制产业系实验室消防演练提高消防安全意识,掌握灭火器的使用方法。
(5)智能控制课程设计结合所学知识,完成一个智能控制课程设计项目。
四、实训成果1. 理论知识方面通过实训,我们对智能控制技术的基本原理和应用领域有了更深入的了解,为今后的学习和工作打下了坚实基础。
2. 实践能力方面实训过程中,我们掌握了智能控制实验设备的使用方法,提高了动手能力。
同时,通过团队协作完成实验项目,培养了团队精神。
3. 创新意识方面在课程设计项目中,我们积极思考、勇于创新,提出了一系列具有实际应用价值的方案。
五、实训体会1. 理论联系实际的重要性通过本次实训,我们深刻体会到理论联系实际的重要性。
基于人工智能的工业机器人控制实验报告一、实验目的随着科技的不断发展,人工智能在工业领域的应用越来越广泛。
本次实验的主要目的是探究基于人工智能的工业机器人控制技术,通过实验分析其性能和优势,为工业生产中的机器人应用提供参考和改进方向。
二、实验设备与环境(一)实验设备1、工业机器人本体:选用了_____品牌的六轴工业机器人,具有较高的精度和灵活性。
2、控制系统:采用了基于人工智能算法的控制系统,具备强大的计算和处理能力。
3、传感器:包括视觉传感器、力传感器等,用于获取机器人工作环境和操作对象的信息。
(二)实验环境1、实验室空间:面积约为_____平方米,具备良好的通风和照明条件。
2、工作平台:定制的机器人操作平台,能够满足不同实验任务的需求。
三、实验原理人工智能在工业机器人控制中的应用主要基于机器学习和深度学习算法。
通过对大量数据的学习和训练,机器人能够自主地识别和理解工作任务,规划最优的运动路径,并根据实时反馈进行调整和优化。
在本次实验中,采用了监督学习的方法,利用标记好的训练数据对机器人的控制模型进行训练。
训练数据包括机器人的运动轨迹、操作对象的特征以及环境信息等。
通过不断调整模型的参数,使其能够准确地预测和控制机器人的动作。
四、实验步骤(一)数据采集首先,在不同的工作场景下,收集机器人的运动数据、操作对象的特征以及环境信息等。
通过传感器和测量设备,确保数据的准确性和完整性。
(二)数据预处理对采集到的数据进行清洗、筛选和预处理,去除噪声和异常值,将数据转换为适合机器学习模型的格式。
(三)模型训练使用预处理后的数据,对基于人工智能的控制模型进行训练。
选择合适的算法和参数,如神经网络的层数、节点数等,通过多次迭代训练,不断优化模型的性能。
(四)模型评估使用测试数据集对训练好的模型进行评估,计算模型的准确率、召回率等指标,评估模型的性能和泛化能力。
(五)实验操作将训练好的模型部署到工业机器人控制系统中,进行实际的操作实验。
一、前言随着科技的飞速发展,智能控制技术在工业、农业、医疗、家居等各个领域得到了广泛应用。
为了提高学生对智能控制技术的理解和应用能力,我们开展了为期一周的智能控制技术实训。
本次实训旨在通过理论与实践相结合的方式,让学生深入了解智能控制技术的原理、应用及发展趋势。
二、实训目的1. 理解智能控制技术的基本概念、原理和应用领域。
2. 掌握智能控制系统的基本组成和设计方法。
3. 培养学生的动手实践能力和创新意识。
4. 提高学生解决实际问题的能力。
三、实训内容1. 智能控制技术基础理论(1)智能控制的基本概念及分类(2)智能控制系统的基本组成(3)智能控制算法及实现方法(4)智能控制技术在各个领域的应用2. 实验室实训(1)智能控制系统的硬件搭建(2)智能控制算法的编程实现(3)智能控制系统的调试与优化(4)智能控制系统的应用案例分析3. 实践项目(1)设计并实现一个简单的智能控制系统(2)针对实际问题,提出解决方案并设计智能控制系统(3)撰写实训报告,总结实训心得体会四、实训过程1. 理论学习在实训的第一天,我们组织学生学习了智能控制技术的基础理论知识,包括智能控制的基本概念、分类、组成、算法及实现方法等。
通过理论讲解和案例分析,使学生初步了解了智能控制技术的内涵和应用前景。
2. 实验室实训在实训的第二至四天,我们带领学生进入实验室,进行智能控制系统的硬件搭建、编程实现、调试与优化等环节。
在实验过程中,学生分组进行实践操作,教师现场指导,确保学生能够熟练掌握实训技能。
3. 实践项目在实训的最后一天,学生根据所学知识,设计并实现了一个简单的智能控制系统。
同时,针对实际问题,提出解决方案并设计智能控制系统。
在此过程中,学生充分发挥了自己的创新意识和解决问题的能力。
五、实训成果通过本次实训,学生取得了以下成果:1. 理解了智能控制技术的基本概念、原理和应用领域。
2. 掌握了智能控制系统的基本组成和设计方法。
3. 培养了学生的动手实践能力和创新意识。

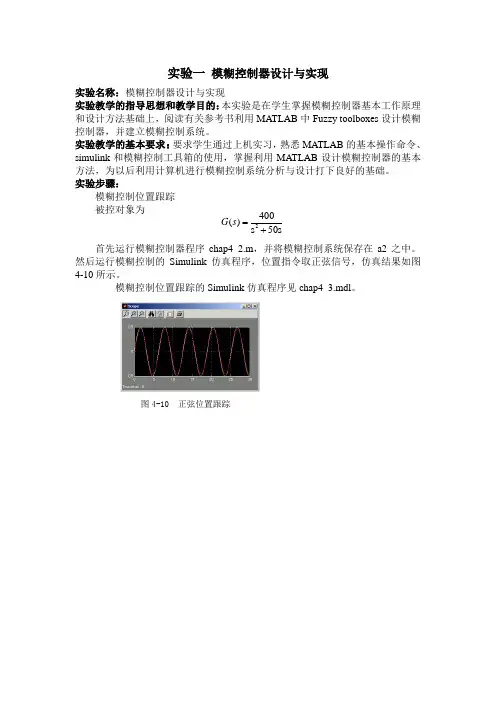

实验一 模糊控制器设计与实现实验名称:模糊控制器设计与实现实验教学的指导思想和教学目的:本实验是在学生掌握模糊控制器基本工作原理和设计方法基础上,阅读有关参考书利用MATLAB 中Fuzzy toolboxes 设计模糊控制器,并建立模糊控制系统。
实验教学的基本要求:要求学生通过上机实习,熟悉MATLAB 的基本操作命令、simulink 和模糊控制工具箱的使用,掌握利用MATLAB 设计模糊控制器的基本方法,为以后利用计算机进行模糊控制系统分析与设计打下良好的基础。
实验步骤:模糊控制位置跟踪被控对象为首先运行模糊控制器程序chap4_2.m ,并将模糊控制系统保存在a2之中。
然后运行模糊控制的Simulink 仿真程序,位置指令取正弦信号,仿真结果如图4-10所示。
模糊控制位置跟踪的Simulink 仿真程序见chap4_3.mdl 。
图4-10 正弦位置跟踪s 50s 400)(2+=s G实验二 洗衣机模糊控制器的设计与仿真实验名称:洗衣机模糊控制器的设计与仿真实验目的:掌握洗衣机模糊控制器的设计步骤以及MATLAB 仿真实现实验步骤:(1)模糊控制器的结构选用单变量二维模糊控制器。
控制器的输入为衣物的污泥和油脂,输出为洗涤时间。
(2)定义输入输出模糊集将污泥分为三个模糊集:SD (污泥少),MD (污泥中),LD (污泥多),取值范围为[0,100]。
(3)定义隶属函数选用如下隶属函数:采用三角形隶属函数实现污泥的模糊化,如图4-11所示。
采用Matlab 仿真,可实现污泥隶属函数的设计,仿真程序为chap4_4.m将油脂分为三个模糊集:NG (无油脂),MG (油脂中),LG (油脂多),取值范围为[0,100]。
选用如下隶属函数:采用三角形隶属函数实现污泥的模糊化,如下图4-12所示。
仿真程序同污泥隶属函数。
⎪⎪⎩⎪⎪⎨⎧≤<-=⎩⎨⎧≤<-≤≤=≤≤-==1005050/)50()(1005050/)100(50050/)(50050/)50()(x x x x x x x x x x x LD MD SD μμμμ污泥⎪⎪⎩⎪⎪⎨⎧≤≤-=⎩⎨⎧≤<-≤≤=≤≤-==1005050/)50()(1005050/)100(50050/)(50050/)50()(y y y y y y y y y y y LG MG NG μμμμ油脂图4-12 油脂隶属函数将洗涤时间分为三个模糊集:VS (很短),S (短),M (中等),L (长),VL (很长),取值范围为[0,60]。
智能控制仿真实验实验一模糊控制系统的仿真实验实验二 BP神经网络的仿真实验实验三遗传算法仿真实验实验四智能控制实际工程处理(选做)实验一模糊控制系统的仿真实验实验目的:现有被控对象一:G(s)=1/(s2+2s+1)被控对象二:G(s)=K /【(T1s+1)(T2s+1) 】试设计一个模糊控制系统来实现对它的控制,并完成以下任务实验任务一:请根据以上的数据重新仿真一下,看Ke的变化对系统性能的影响是否如此?然后仍以G(s)=1/(s2+2s+1) 为被控对象,按照同样的方法仿真并分析Kc、Ku的变化对系统性能的影响。
1.相同参数不同控制器解模方法下的图形BISECTORMOMSOMLOM2.不同参数相同解模方法下的图形(解模方法均为BISECTOR)(1)Ke的影响(Kc=5,Ku=8)Ke=1(2)Kc的影响(Ke=9,Ku=8)Kc=1(3)Ku的影响(Ke=9,Kc=5)Ku=1小结:由以上图形分析可得,不同的解模方法输出的结果不同,经比较BISECTOR 的解模方法更加合适。
参数Kc、Ku不变时,随着Ke的减小,上升时间将增大;Ke、Ku不变时,随着Kc的减小超调变大;Ke、Kc不变时随着Ku的减小,输出越来越低于1。
可知Ke=9、Kc=5、Ku=8更为合适。
实验任务二:仍使用以上设计的模糊控制器,被控对象为: G(s)=K /【(T 1s+1)(T 2s+1)】 ,被控对象的参数有以下四组: 第一组参数: G(s)=20/【(1.2s+1)(4s+1)】 第二组参数: (s)=20/【(0.4s+1)(4s+1)】 第三组参数: G(s)=20/【(2s+1)(4s+1)】 第四组参数: G(s)=20/【(2s+1)(8s+1)】请根据由任务一得到的Ke 、Kc 、Ku 的变化对系统性能影响的规律,选择第一组参数作为被控对象参数,调试出适合该系统的最佳的Ke 、Kc 、Ku 和反模糊化方法;并在你调出的最佳的Ke 、Kc 、Ku 状态下,将对象参数分别变成第二、三、四组的参数,仿真出结果,并分析fuzzy controller 的适应能力。
1、已知某一炉温控制系统,要求温度保持在600度恒定。
针对该控制系统有以下控制经验:(1)若炉温低于600度,则升压;低的越多升压越高。
(2)若炉温高于600度,则降压;高的越多降压越低。
(3)若炉温等于600度,则保持电压不变。
设模糊控制器为一维控制器,输入语言变量为误差,输出为控制电压。
输入、输出变量的量化等级为7级,取5个模糊集。
试设计隶属度函数误差变化划分表、控制电压变化划分表和模糊控制规则表。
(程序control1t.fis)解:(1) 确定变量定义理想温度为600℃,实际炉温为T,则温度差为:e=600-T将温度差e作为输入变量。
(2)输入量和输出量的模糊化将偏差e分成5个模糊集:负大(NB),负小(NS),零(ZO),正小(PS),正大(PB)。
将偏差e的变化分成7个等级:-3,-2,-1,0,+1,+2,+3,从而得到温度变化模糊表如表1所示:表1-温度变化e划分表控制电压u也分成5个模糊集:负大(NB),负小(NS),零(ZO),正小(PS),正大(PB)。
将偏差u的变化分成7个等级:-3,-2,-1,0,+1,+2,+3,而得到电压变化模糊表如表2示:表3-模糊控制规则表(a) (b)(c) (d)(e)图1 参数设置及结果查看2、利用MATLAB,为下列两个系统设计模糊控制器使其稳态误差为零,超调量不大于1%,输出上升时间≤0.3s。
假定被控对象的传递函数分别为:(根据课件设计)255.01)1()(+=-sesGs)456.864.1)(5.0(228.4)(22+++=ssssG解:(1)首先根据题目要求在MATLAB中做一下步骤:1).在MATLAB的命令窗口输入fuzzy得到如下的界面:增加输入变量:edit—add variable—input。
得到如下界面:根据系统实际情况,选择e,de和u的论域e range : [-3 3]de range: [-3 3]u range: [0 2]2). e,de和u语言变量的选取e 8个:NB,NM,NS,NZ,PZ,PS,PM,PBde 7个:NB,NM,NS,Z,PS,PM,PBU 7个:NB,NM,NS,Z,PS,PM,PBMATLAB中的设置界面如下:3)规则的制定4)推理方法的确定隐含采用 ‘mamdani’方法: ‘max-min‘ 推理方法, 即 ‘min‘ 方法 去模糊方法:面积中心法。
一、实训背景与目的随着科技的飞速发展,智能控制技术逐渐成为现代工业和日常生活中的重要组成部分。
为了更好地理解和掌握智能控制技术,提升自身的实践能力,我在本学期参加了智能控制实训课程。
本次实训旨在通过实际操作,加深对智能控制理论知识的理解,培养动手能力和问题解决能力。
二、实训内容与过程本次实训主要包括以下几个方面:1. 智能控制理论的学习:在实训初期,我们系统学习了智能控制的基本概念、原理和方法,包括模糊控制、神经网络控制、遗传算法等。
2. 实验平台的搭建:我们利用实验室提供的实验平台,搭建了智能控制系统。
实验平台主要包括控制器、执行器、传感器等硬件设备。
3. 系统调试与优化:在搭建好系统后,我们进行了系统的调试和优化,包括参数调整、算法改进等。
4. 实际应用案例分析:我们分析了多个智能控制案例,如智能机器人、智能家居等,了解智能控制在实际应用中的实现方法和挑战。
三、实训成果与收获通过本次实训,我取得了以下成果和收获:1. 理论知识与实践能力的提升:通过学习智能控制理论,我深刻理解了智能控制的基本原理和方法,并在实际操作中将其应用到系统搭建和调试过程中。
2. 动手能力的提高:在实验过程中,我熟练掌握了实验平台的搭建、调试和优化,提高了自己的动手能力。
3. 问题解决能力的增强:在遇到问题时,我学会了如何分析问题、查找资料、提出解决方案,并付诸实践。
4. 团队协作能力的提升:在实训过程中,我与团队成员密切配合,共同完成实验任务,提高了团队协作能力。
四、实训心得体会1. 理论与实践相结合的重要性:本次实训使我深刻认识到,理论知识是实践的基础,而实践则是检验理论知识的唯一标准。
只有将理论与实践相结合,才能更好地掌握智能控制技术。
2. 创新思维的重要性:在实训过程中,我学会了如何运用创新思维解决实际问题。
创新思维是推动科技发展的动力,也是我们未来职业发展的关键。
3. 团队协作的重要性:在实训过程中,我深刻体会到团队协作的重要性。
智能控制系统设计实验报告
一、实验目的
本次实验旨在通过设计一个智能控制系统,探索智能控制系统的基本原理和设计方法,提高学生对自动控制理论的理解与应用能力。
二、实验内容
1. 确定控制对象:选择一具体的控制对象,如温度、湿度等;
2. 确定控制策略:根据控制对象的特性和要求,确定相应的控制策略;
3. 确定控制传感器和执行器:根据控制对象和控制策略的要求,选取合适的传感器和执行器;
4. 设计智能控制算法:设计并实现智能控制系统的算法;
5. 搭建实验平台:将传感器、执行器和控制算法结合起来,搭建出一个完整的智能控制系统。
三、实验步骤
1. 确定控制对象和控制要求:选择温度作为控制对象,控制范围在20-30摄氏度之间;
2. 确定控制策略:采用PID控制策略进行温度控制;
3. 确定传感器和执行器:选择温度传感器和风扇作为传感器和执行器;
4. 设计智能控制算法:编写PID控制算法;
5. 搭建实验平台:将温度传感器、风扇和控制算法连接起来,搭建出一个完整的智能控制系统。
四、实验结果
经过实验,我们成功搭建了一个智能控制系统,并实现了对温度的精确控制。
实验结果表明,采用PID控制策略的智能控制系统具有快速响应、稳定性好等优点,能够有效控制温度在目标范围内波动。
五、实验总结
本次实验通过设计智能控制系统,使学生深入了解了自动控制理论的基本原理和设计方法,提高了学生的实践能力和创新能力。
希望通过本次实验,同学们能够进一步巩固自动控制理论知识,为今后的学习和科研打下坚实的基础。
《智能控制技术》学院:专业:学号:姓名:通过本实验的学习,使学生了解传统 PID 控制、含糊控制等基本知识,掌握 传统 PID 控制器设计、含糊控制器设计等知识,训练学生设计控制器的能力, 培养他们利用 MATLAB 进行仿真的技能,为今后继续含糊控制理论研究以及控 制仿真等学习奠定基础.本实验主要是设计一个典型环节的传统 PID 控制器以及含糊控制器,并对 他们的控制性能进行比较。
主要涉及自控原理、计算机仿真、智能控制、含糊控 制等知识。
通常的工业过程可以等效成二阶系统加之一些典型的非线性环节,如死区、饱 和、纯延迟等。
这里,我们假设系统为: H(s)=20e 0.02s / (1 。
6s 2+4.4s+1)控制执行机构具有 0.07 的死区和 0 。
7 的饱和区,取样时间间隔 T=0.01. 设计系统的含糊控制,并与传统的 PID 控制的性能进行比较。
1)对典型二阶环节,根据传统 PID 控制,设计 PID 控制器,选择合适的 PID 控制器参数 k p 、k i 、k d ;2)根据含糊控制规则,编写含糊控制器.1)在 PID 控制仿真中,经过子细选择,我们取 k p =5,k i =0 。
1,k d =0.001; 2)在含糊控制仿真中,我们取 k e =60,k i =0 。
01 ,k d =2.5,k u =0.8 ; 3)含糊控制器的输出为:u= k u ×fuzzy(k e ×e, k d ×e ’)-k i × ∫edt其中积分项用于消除控制系统的稳态误差。
4)含糊控制规则如表 1— 1 所示:在 MATLAB 程序中, Nd 用于表示系统的纯延迟 (Nd=t d /T),umin 用于表示控 制的死区电平, umax 用于表示饱和电平.当 Nd=0 时,表示系统不存在纯延迟。
5)根据上述给定内容,编写PID 控制器、含糊控制器的MATLAB 仿真程序, 并记录仿真结果,对结果进行分析。
智能控制实验报告智能控制实验报告导言随着科技的不断进步,智能控制技术在各个领域得到了广泛应用。
本实验旨在通过设计一个智能控制系统,探索智能控制在现实生活中的应用和优势。
实验目的本实验的主要目的是设计一个基于智能控制的系统,并通过实际操作验证其性能和可行性。
通过这个实验,我们可以更好地理解智能控制技术的原理和应用。
实验原理智能控制是一种基于人工智能和控制理论的技术,它可以根据外部环境的变化自主地调整系统的工作状态。
智能控制系统通常由传感器、执行器和控制器三个主要部分组成。
传感器用于感知外部环境的信息,并将其转化为电信号。
执行器根据控制器的指令,将电信号转化为相应的动作。
控制器是整个系统的核心,它通过分析传感器的数据,制定相应的控制策略,并将指令发送给执行器。
实验步骤1. 确定实验对象:在本实验中,我们选择了一个智能家居系统作为实验对象。
这个系统包括温度传感器、灯光执行器和空调执行器。
2. 设计控制策略:根据实验要求,我们需要设计一个控制策略,使得系统能够根据室内温度自动调整灯光和空调的状态。
我们可以通过编程来实现这个控制策略。
3. 搭建实验平台:将传感器和执行器与控制器连接起来,搭建一个完整的智能家居系统。
4. 进行实验:通过调整室内温度,观察系统对温度变化的响应,并记录实验结果。
实验结果经过实验,我们发现智能家居系统能够根据室内温度自动调整灯光和空调的状态。
当室内温度升高时,系统会自动调高空调的温度设置,并适当调暗灯光,以保持室内舒适度。
当室内温度下降时,系统会相应地调低空调的温度设置,并适当增加灯光亮度。
讨论与分析通过这个实验,我们可以看到智能控制技术在智能家居系统中的应用潜力。
智能家居系统可以根据室内环境的变化自动调整设备的工作状态,提高生活的便利性和舒适度。
此外,智能控制技术还可以节约能源,减少能源的浪费。
然而,智能控制技术也存在一些挑战和限制。
首先,系统的准确性和可靠性需要得到保证,避免出现误操作或故障。
智能控制实验报告实验题目: 模糊控制器设计学院: 电气工程学院班级:姓名:学号:实验题目: 模糊控制器设计实验目的: 1.熟悉和掌握模糊控制器的结构、原理及应用;2、熟练应用MATLAB软件, 进行模糊控制的Matlab仿真。
实验原理:在Simulink环境下对PID控制系统进行建模:对模糊控制系统的建模关键是对模糊控制器的建模。
Matlab软件提供了一个模糊推理系统(FIS)编辑器, 只要在Matlab命令窗口键入Fuzzy就可进入模糊控制器编辑环境。
模糊推理系统编辑器用于设计和显示模糊推理系统的一些基本信息, 如推理系统的名称, 输入、输出变量的个数与名称,模糊推理系统的类型、解模糊方法等。
实验仪器: 计算机MATLAB软件实验步骤:打开模糊推理系统编辑器, 在MATLAB的命令窗(command window)内键入:fuzzy命令, 弹出模糊推理系统编辑器界面, 如下图所示:在FIS编辑器界面上, 执行菜单命令“Edit”-> “Add Variable”->“Input”, 加入新的输入input, 如下图所示:选择input(选中为红框), 在界面右边文字输入处键入相应的输入名称, 例如温度输入用tmp-input, 磁能输入用mag-input, 如下图所示:双击所选input, 弹出一新界面, 在左下Range处和Display Range处, 填入取值范围, 例如0至9(代表0至90);在右边文字输入Name处, 填写隶属函数的名称, 例如lt或LT(代表低温);在Type处选择trimf(意为: 三角形隶属函数曲线, triangle member function)在Params(参数)处, 选择三角形涵盖的区间, 填写三个数值, 分别为三角形底边的左端点、中点和右端点在横线上的值如下图中所示:用鼠标左键双击输入变量, 弹出输入变量的隶属函数编辑器, 执行菜单命令“Edit”-> “Remove All MFs”, 然后执行菜单命令“Edit”-> “Add MFs”, 弹出“Membership Function”对话框, 将隶属函数的类型设置为“trimf”,并修改隶属函数的数目为3, 如图所示, 单击“OK”按钮返回。
《智能控制》实验指导书通过对智能控制系统的仿真实验,加深对智能控制原理的理解,并且学习和掌握智能控制的实现方法。
实验一 控制系统的基本结构仿真实验目的:建立智能控制研究的实验环境。
实验要求:1. 对单输入-单输出反馈控制系统(如图一),进行结构仿真。
图1 控制系统的基本结构(1) 被控对象的数学模型0G (s) = )1)(1(21s++-s T s T Ke τ ,(K 、1T 、2T 、τ>0) (2) 控制器包括:PID 控制器、专家系统控制器、模糊控制器、仿人智能控制器。
2. 建立友好的人-机接口(1) 对于被控对象参数可以通过人-机界面设置和修改。
(2) 对于各种控制器可以通过人-机界面选择,并设置该控制器的控制参数。
(3) 通过人-机界面可显示系统的响应曲线。
实验二 PID 控制的设计与实现实验目的:掌握PID 控制的实现方法和系统整定方法,了解PID 控制的鲁棒性。
实验要求:1. 设计并实现PID 控制器。
2. 设被控对象参数为:K=2、1T =1、2T =2.5、τ=0.6;要求单位阶跃响应指标:超调量σ%≤10%,调节时间s t ≤10秒;试对系统进行整定,给出实验结果:(1) 控制器参数:p K 、i K 、d K 及采样时间T ;(2) 系统实际的性能指标:σ%、s t ;(3) 系统的单位阶跃响应曲线y(t);3. 保持控制器所有控制参数不变,只改变被控对象的纯时延τ,检验系统的鲁棒性(对τ变化的适应能力)。
(1) τ=1.2时,运行系统。
给出系统的单位阶跃响应曲线,并计算响应的系统性能指标σ%、s t 。
(2) τ=1.8时,运行系统。
给出系统的单位阶跃响应曲线,并计算响应的系统性能指标σ%、s t 。
实验三 专家系统控制的设计与实现实验目的:掌握专家系统控制的原理和实现方法,了解专家系统控制的鲁棒性。
实验要求:1. 可以采用直接专家系统控制或间接专家系统控制。
说明所采用的专家系统控制原理。
智能控制实验姓名:学号:专业:控制理论与控制工程代课老师:日期:实验目的:1、通过实验进一步了解MATLAB软件的编程环境,学习编程技巧。
2、学习搜索相关论文,提高分析论文,找寻切入点的能力。
3、学习并掌握与计算机控制系统相关的控制算法。
实验内容:1、专家PID控制系统Matlab仿真2、模糊PID控制系统Matlab仿真3、神经网络PID控制系统MATLAB仿真前言PID控制是最早发展起来的控制策略之一,在经典控制论证扮演重要角色,尽管当下各种智能控制层出不穷,由于其算法简单、鲁棒性好和可靠性高,被广泛应用于工业控制过程,尤其适用于可建立精确数学模型的确定性控制系统。
而实际工业生产过程中往往具有非线性,时变不确定性,因而难以建立精确的数学模型,应用常规PID控制器不能达到到理想的控制效果,在实际生产过程中,由于受到参数整定方法繁杂的困扰,常规PID控制器参数往往整定不良,性能欠佳,对运行工况的适应性很差。
因此常规PID控制的应用受到很大的限制和挑战。
人们对PID应用的同时,也对其进行各种改进,主要体现在两个方面:一是对常规PID本身结构的改进,即变结构PID控制。
另一方面,与模糊控制、神经网络控制和专家控制相结合,扬长避短,发挥各自的优势,形成所谓智能PID控制。
使其具有不依赖系统精确数学模型的特点,对系统参数变化具有较好的鲁棒性。
主要算法有:基于规则的智能PID 自学习控制算法、加辨识信号的智能自整定PID 控制算法、专家式智能自整定PID 控制算法、模糊PID 控制算法、基于神经网络的PID 控制算法、自适应PID 预测智能控制算法和单神经元自适应PID 智能控制等多种控制算法。
结合具体实例,借助MATLAB 软件将专家PID 、模糊PID 以及神经网络PID 的设计程序M 文件自定义为一个函数,然后设计一个GUI 图形用户界面分别调用各自函数便于对比比较,易于操作。
观察各自控制效果,并作分析。
假设一个速度控制器的传递函数为:32523500()87.3510470G s s s s =++输入信号为阶跃信号,取采样时间为1ms ,分别采用专家PID 、模糊PID 、神经网络PID 算法绘制阶跃响应曲线以及误差响应曲线。
一、实验原理:(一)、专家控制(Expert Control)的实质是基于受控对象和控制规律的各种知识,并以智能的方式利用这些知识来设计控制器。
利用专家经验来设计PID 参数便构成专家PID 控制。
基于模式识别的专家式PID 参数自整定控制器,不必要精确的辨识被控对象的数学模型,也不必要对被控过程加任何的激励信号就可以对PID 参数进行自整定。
由它构成的控制系统运行稳定、有效、可靠。
一般地,专家系统由专家知识库、数据库和逻辑推理机三个部分构成。
专家知识库中己经把熟练操作工和专家的经验和知识,构成PID 参数选择手册,它记录了各种工况下被控对象特性所对应的P 、I 、D 参数,数据库根据被控对象的输入与输出信号及给定信号提供知识库和推理机。
图1.专家PID 控制器结构框图误差及其变化,可设计专家PID 控制器,该控制器可分为以下五种情况进行设计:(1)当1M |e(k)|>时,说明误差的绝对值已经很大,不论误差变化趋势如何,都应考虑控制器的输出应按最大〔或最小)输出,以达到迅速调整误差,使误差绝对值以最大速度减小。
此时,它相当于实施开环控制。
(2)当0)(e(k )>∆k e 时,说明误差在朝误差绝对值增大方向变化,或误差为某一常值,未发生变化。
此时,如果2M |e(k)|>,说明误差也较大,可考虑由控制器实施较强的控制作用,以达到扭转误差绝对值朝减小方向变化,并迅速减小误差的绝对值。
此时,如果2M |e(k)|<,说明尽管误差朝绝对值增大方向变化,但误差绝对值本身并不很大,可考虑控制器实施一般的控制作用,只要扭转误差的变化趋势,使其初误差绝对值减小方向变化。
(3)当0)(e(k)<∆k e ,01)-(e(k)>∆k e 或0e(k)=时,说明误差的绝对值朝减小的方向变化,或者已经达到平衡状态。
此时,可考虑采取保持控制器输出不变。
(4)当0)(e (k )<∆k e ,01)-(e(k)<∆k e 时,说明误差处于极值状态。
如果此时误差的绝对值较大,可考虑实施较强的控制作用。
(5)当ε<|e(k)|时,说明误差的绝对值很小,此时加入积分,减少稳态误差假设一个速度控制器的传递函数为:32523500()87.3510470G s s s s =++输入信号为阶跃信号,取采样时间为1ms ,分别采用专家PID 控制算法,绘制阶跃响应曲线以及误差响应曲线。
(二)、模糊控制是由美国加利福尼亚大学著名教授查德(LA .Zade)首先提出的,经过这么多年的发展,在模糊控制理论和应用研究方面均取得重大成功。
它是以模糊集合论、模糊语言变量及模糊逻辑推理为基础的计算机智能控制,模糊PID 控制就是将PID 控制策略引入Fuzzy 控制器,构成Fuzzy —PID 复合控制,从而构成模糊PID 控制的过程。
模糊自适应PID 控制器结构,它以误差信号e(t)和误差变化de(t)/dt 作为输入,利用模糊控制规则在线对PID 参数进行修改而构成的。
如图2.模糊自适应PID 控制器结构框图可知模糊PID 控制算法以误差E 和Ec 为输入,利用模糊控制规则在线对PID 参数进行修改,以满足不同时刻的E 和Ec 对PID 参数的要求,输出为Kp ,Ki ,Kd 三个参数,以满足不同e(t)和de(t)/dt 时对控制参数的不同要求,而使被控对象有良好的动、静态性能。
图2 模糊控制原理图该模糊推理控制系统是一个两输入三输出的形式,输入变量为E 和Ec,输出变量为Kp,Ki和Kd,其调整原则为:(1)当误差|E|较大时,为使系统具有较好的快速跟踪性能,不论误差的变化趋势如何,都应该取较大的Kp和较小的Kd,同时为避免系统响应出现较大的超调,应对积分作用加以限制,取较小的Ki值。
(2)当误差|E|处于中等大小时,为使系统响应具有较小的超调,Kp应取得小些,同时为保证系统的响应速度,Ki和Kd的大小要适中,其中Kd的取值对系统响应的影响较大。
(3)当误差|E|较小时,为保证系统具有较好的稳态性能,Kp和Ki应取得大些,同时为避免系统在设定值附近出现振荡,并考虑系统的抗干扰性能,当|E|较小时,Kd可取大些;当|E|较大时,Kd应取小些。
变量E,Ec和Kd语言值的模糊子集取为{负大,负中,负小,零,正小,正中,正大},并简记为{NB,NM,NS,ZO,PS,PM,PB},论域为{-3,-2,-l,0,1,2,3}。
Ki论域为{-0.06,-0.04,-0.02,0,0.02,0.04,0.06},Kp论域为{-0.3,-0.2,-0.l,0,0.1,0.2,0.3}。
隶属函数采用三角形函数与高斯函数结合,根据对已有控制系统设计经验,得到PID三个控制参数的模糊控制规则表,见表1~3表:假设一个速度控制器的传递函数为:32523500()87.3510470G s s s s =++输入信号为阶跃信号,取采样时间为1ms ,采用模糊自征订PID 控制进行阶跃信号跟踪,在第300个采样时加入1.0的干扰;绘制阶跃响应曲线以及误差响应曲线以及个参数自整定变化曲线。
(三)、BP (Back Propagation )神经网络是人工神经网络的一种,它不仅具有人工神经网络的特点,BP 神经网络的结构和BP 算法。
BP 算法是一种基于梯度下降而且有自己的BP 算法。
BP 网络的学习过程由正向和反向传播两部分构成:在正向传播过程中,每一层神经元的状态只影响下一层神经元结构,如果输出层不能得到期望输出,即期望输出与实际输出之间存在误差时,就转向反向传播过程,将误差信号沿着原来的路径返回,通过不断修正各层神经元的权值,逐次地向输入层传播进行计算,修改之后的权值再经过正向传播过程,将期望输出与实际输出比较。
BP 网络的学习算法的步骤归纳如下:①从训练样本集中取某一样本,把它的输入信息输入到网络中; ②由网络正向计算出各节点的输出; ③计算网络的实际输出与期望输出的误差;④从输出层起始反向计算到第一个隐层,按一定原则向减小误差方向调整网络的各个连接权值;⑤对训练样本集合中的每一个样本重复以上步骤,直到对整个训练样本集合的误差达到要求为止。
基于BP (Back Propagation )神经网络的PID 控制系统结构如图3所示。
控制器由两部分组成:①经典的PID 控制器:直接对被控对象进行闭环控制,并且三个参数p k 、i k 、d k 为在线调整方式。
②BP 神经网络:根据系统的运行状态,调节PID 控制器的参数,以其达到某种性能指标的最优化,即使输出层神经元的输出状态对应于PID 控制器的三个可调参数p k 、i k 、d k ,通过神经网络的自身学习、加权系数调整,从而使其稳定状态对应于某种最优控制规律下的PID 的控制器参数。
图3. BP 神经网络的PID 控制系统结构 经典增量式数字PID 的控制算式为()(1)(()(1))()(()2(1)(2))p i d u k u k k e k e k k e k k e k e k e k =-+--++--+- (3-1) 式中p k 、i k 、d k 分别为比例、积分、微分系数。
将p k 、i k 、d k 视为依赖于系统运行状态的可调系数时,可将(3-1)描述为()[(1),,,,(),(1),(2)]p i d u k f u k k k k e k e k e k =--- (3-2) 式中,(.)f 是与p k 、i k 、d k 、u(k-1)、y(k)等有关的非线性函数,可以用BP 神经网络通过训练和学习找到这样一个最佳控制规律。
设被控对象的近似数学模型为:2()(1)()(1)1(1)a k yout k yout k u k yout k -=+-+-()a k 式中,系数是慢时变的,0.1k k e -a()=1.2(1-0.8) 神经网络的结构选择,学习速度η=0.28和惯性系数α=0.04,加权系数初始取区间[-0.5,0.5]上的随机数。
神经网络的结构选择4-5-3,学习速率28.0=η和惯性系数04.0=α,加权系数初始值取区间[-0.5,0.5]上的随机数。
输入指令信号为单位阶跃信号,验证其跟踪特性。
二、仿真结果与分析:(一) 专家PID 控制系统的仿真结果:选择专家控制下拉菜单分别显示结果如下,右键单击可以选择是否显示网格或者封闭box.图1-1阶跃响应曲线图1-2误差曲线根据上述仿真结果可知,专家控制使得系统的动态性能以及稳态性能达到很好效果,基本实现输出跟随输入。
