电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
3. YN,yn接线方式：多用于大电流接地系统。
4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。
但此接线方式在10KV 及以下的系统中不采用。
此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。
当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。
同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。
以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。

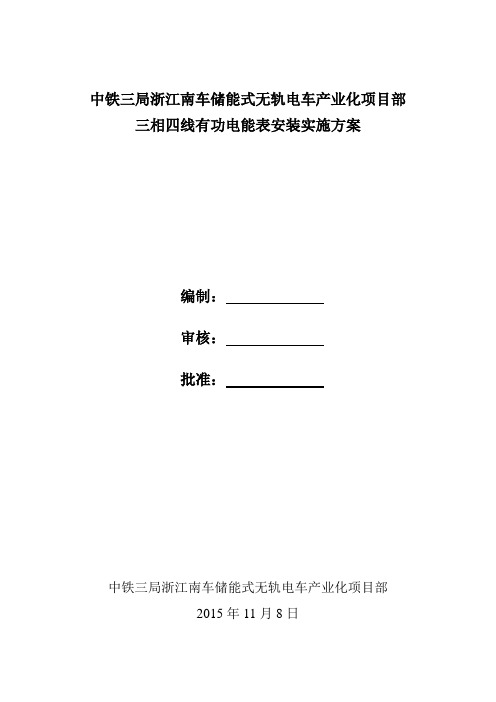

中铁三局浙江南车储能式无轨电车产业化项目部三相四线有功电能表安装实施方案编制：审核：批准：中铁三局浙江南车储能式无轨电车产业化项目部2015年11月8日一、概述本工程为浙江南车储能式无轨电车产业化项目（二期）工程，工程建设地址为浙江省宁波市，包括联合厂房、检测厂房、垃圾房共三个子项工程。
施工现场位于（一期）联合厂房的南侧，施工现场临时用电的电源为（一期）联合厂房的配电房。
施工用主电缆经已有电缆沟接到施工现场的总配电柜，主电缆规格为VLV-4*120+1*70。
临时用电设计确保甲方的正常用电不受影响，详见《中铁三局浙江南车储能式无轨电车产业化项目施工现场临时用电施工组织设计》。
根据甲方相关要求，需要在（一期）联合厂房的配电室安装一块三相四线3（6）A有功电能表。
由于一期联合厂房配电室东南侧电缆沟无通到室内配电柜的预留管道，根据现场实际情况，经过与甲方沟通协商后，拟按如下方案将我方主电缆接入一期联合厂房配电柜（详见附图）：1、将配电室东南侧电缆井上部西北口打孔，穿出电缆，沿草坪西端靠路缘石敷设，到配电室外墙处将下方路缘石开槽，电缆沿墙脚向西敷设，到低压出线电缆井处将东侧井壁开槽穿入电缆，然后沿预留管道穿入配电室内接入AA7出线柜。
有功电能表接入AA7出线柜内或者单设在电箱内置于出线柜外，待甲方相关人员确定后即可实施。
一级箱配电系统图2、方案的实施以少开槽、不破坏原貌、美观为原则，地上部分电缆加设φ750PVC套管，配电室外墙下端部分在PVC管外抹水泥砂浆。
待工程施工完成电缆撤离后，将路缘石、电缆井口开槽处等部位全部恢复原貌。
二、电表安装日期及时间2015年11月9日上午9:00（具体日期及时间根据实际情况决定）。
三、安装电表的具体要求和明细(一)、具体要求1、不允许安装电表的地点（1）易燃、易爆的危险场所。
（2）有腐蚀性气体或高温的危险场所。
（3）有磁场影响及多灰尘的地方。
2、安装在电表专用的配电箱内，配电箱安装高度以1.4—1.7米为宜，不允许低于0.4米。
电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。
2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。
- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。
- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。
3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。
2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。
确保互感器与电缆的连接牢固可靠。
3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。
确保连接无误并固定牢固。
4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。
3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。
2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。
3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。
根据电能表的接线要求，进行电缆的连接。
4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。
4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。
验收过程包括：- 仔细检查设备的连接和固定情况。
- 进行必要的电气测试和校准，确保测量结果准确可靠。
- 确认设备与电力系统的连接正确无误。
- 检查设备的显示和指示功能是否正常。
5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。
苏制00000108号DTSD71/DSSD71型导轨式三相多功能电能表安装使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1.概述导轨式三相多功能电能表是我公司推出的新型多功能电能表。
该电表由LCD液晶显示用电总电量、LCD显示可选配RS485通讯接口，具有体积小、重量轻、外表美观、工艺先进，安装方便等特点。
具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电、长寿命等性能。
该电表符合GB/T17215.xxx-2008系列国家标准和电力行业标准DL/T614-2007对电能表的各项要求。
2.外形尺寸3.技术参数项目技术指标计量精度有功0.5S级或1级无功2级额定电压Un 见规格表额定电流见规格表参比频率50Hz时钟精度≤0.5s/d 脉冲常数见规格表脉宽80±20ms工作电压正常工作电压0.9-1.1Un 极限工作电压0.7-1.2Un启动电流1级直接接入式：0.004Ib1级经CT接入式：0.002In 0.5S级经CT接入式：0.001In通讯协议DL/T645-2007，MODBUS-RTU(默认9600，N81)，(其他协议可定制)温度正常工作温度：-25℃~ 55℃极限工作温度：-40℃~ 70℃存储环境温度：-40℃~ 80℃相对湿度≤95%(无凝露)功能定制19次谐波测量，负荷曲线4.规格表规格准确度接入方式电压规格(V) 电流规格(A)常数(imp/kWh)DSSD71有功0.5S/1级无功2级经电压电流互感器3×100 1.5(6) 20000DTSD71有功0.5S/1级无功2级经电流互感器3×220/380 1.5(6) 6400 直接式3×220/3805(20) 160010(40) 80020(80) 4005.接线图(下为样图，以实物丝印为准)图1：三相三线经电压、电流互感器接式接线图(3×100V) 图2：三相四线直接接入式接线图(3×220/380V)图3：三相四线经电流互感器接式接线图(3×220/380V)6.按键说明6.1编程操作：在编程操作下，仪表提供了密码验证和修改(CODE)、参数设置(SET)、显示设置(DIS)、通讯设置(CONN)四个基本菜单项目，和SETT(设置时间)、SETQ(设置时区)、SQ-1(设置时段1)和SQ-2(设置时段2)共8个菜单项目；使用单排显示的分层菜单结构管理方式：第1级菜单显示主菜单；第2级菜单显示设置项信息，第三级菜单显示设置信息。
电表安装施工方案引言电表作为电力系统中的重要组成部分，用于测量电能的使用情况，是电力供应商和用户之间计费的基础依据。
在建筑物或工业设施的电力系统中，电表安装是一项必要的工作。
本文将对电表安装施工方案进行详细介绍，包括施工准备、施工流程和安全注意事项等内容。
施工准备在进行电表安装前，需要做好以下准备工作：1.材料准备：根据项目需求，准备好电表、电缆、连接器等必要材料。
2.工具准备：准备好螺丝刀、扳手、钳子、电钻等常用电工工具。
3.施工计划：根据项目需求，制定详细的施工计划，包括安装位置、安装方式和施工流程等。
施工流程电表安装的具体流程如下：1.确定安装位置：根据项目要求和电力系统布局，确定电表的安装位置。
通常情况下，电表应安装在电力输入位置的附近，易于接入电源线路并方便读取电表数据。
2.安装电表底座：将电表底座固定在墙壁或设备上，确保电表安装的牢固稳定。
3.连接电缆：根据电表的规格和项目需求，选择合适的电缆进行连接。
将电缆的一端连接到电表上，另一端连接到电力输入位置。
4.安装电表：将电表安装在底座上，并确保电表与底座牢固连接。
5.连接电线：根据电表接线图，将电线连接到电表的对应位置。
确保接线牢固可靠，避免接线失误。
6.装接线盒：根据需要，可在电表安装位置附近安装接线盒，将电线接头固定在盒内，提高接线的整洁度和安全性。
7.连接电源：将电源线路连接到电表，并确保电源线路与电表的连接牢固可靠。
8.进行测试：在施工完成后，进行电表的测试，确保电表正常工作，并能正确读取电能使用情况。
安全注意事项在进行电表安装施工过程中，需要注意以下安全事项：1.施工人员需具备一定的电工知识和经验，了解相关施工标准和安全规范。
2.严格遵守电安全操作规程，使用专用工具进行施工，避免触电等事故的发生。
3.在进行接线时，确保电源已切断并采取必要的安全措施，避免电击风险。
4.在安装电表底座和接线盒时，确保固定牢固，避免松动或脱落导致电表意外掉落。

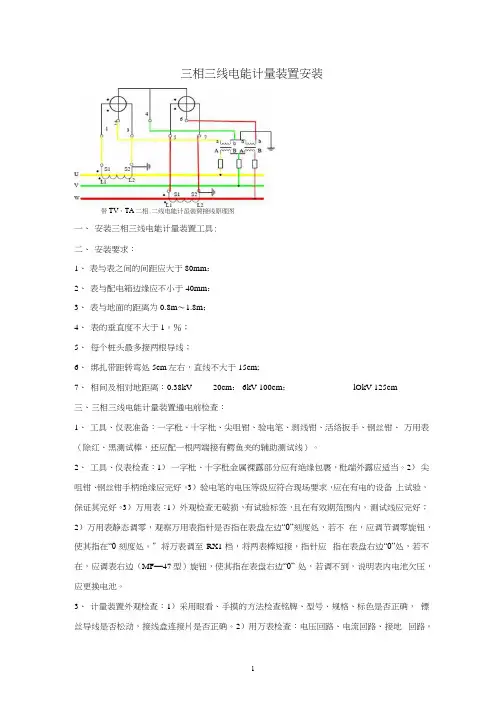

三相三线电能计量装置安装带TV、TA二相.二线电能计虽装貿接线原理图一、安装三相三线电能计量装置工具:二、安装要求：1、表与表之间的间距应大于80mm：2、表与配电箱边缘应不小于40mm：3、表与地面的距离为0.8m〜1.8m；4、表的垂直度不大于1。
％；5、每个桩头最多接两根导线；6、绑扎带距转弯处5cm左右，直线不大于15cm;7、相间及相对地距离：0.38kV 20cm： 6kV 100cm；lOkV 125cm三、三相三线电能计量装置通电前检查：1、工具、仪表准备：一字枇、十字枇、尖咀钳、验电笔、剥线钳、活络扳手、钢丝钳、万用表（除红、黑测试棒，还应配一根两端接有鰐鱼夹的辅助测试线）。
2、工具、仪表检查：1）一字枇、十字枇金属裸露部分应有绝缘包裹，枇端外露应适当。
2）尖咀钳、钢丝钳手柄绝缘应完好。
3）验电笔的电压等级应符合现场要求，应在有电的设备上试验，保证其完好。
3）万用表：1）外观检查无破损，有试验标签，且在有效期范围内，测试线应完好；2）万用表静态调零，观察万用表指针是否指在表盘左边“0”刻度处，若不在，应调节调零旋钮，使其指在“0刻度处。
”将万表调至RX1档，将两表棒短接，指针应指在表盘右边“0”处，若不在，应调表右边（MF—47型）旋钮，使其指在表盘右边“0” 处，若调不到，说明表内电池欠压，应更换电池。
3、计量装置外观检查：1）采用眼看、手摸的方法检查铭牌、型号、规格、标色是否正确，镖丝导线是否松动，接线盒连接片是否正确。
2）用万表检查：电压回路、电流回路、接地回路。
4、填写故障排除表格:序号故障现彖所在的回路故障原因排除故障方法的简单陈述1电压回路2电流回路3接地回路接线检查及故障排除表格万表档位要放在空档5、现场清理：1）现场保持清洁，2）工具材料整理整齐放归原处，3）或交流最高档。
四、三相三线表现场安装:熔断器电压互感器电流互感器电压互感器的接线:1、AB-AB, b与a相连接V相并接地。
三相电能表及互感器安装施工方案
目录
一、安装前准备 (3)
1、准备工作安排 (3)
2、人员要求 (3)
3、主要仪器仪表和工具 (3)
二、现场作业注意事项 (4)
1、危险点分析 (4)
2、安全措施 (5)
3、事故预想及异常情况处理 (5)
4、文明施工细则 (6)
三、现场安装工序及时间预算 (6)
1、直接接入式低压三相电能表安装 (6)
2、低压带电流互感器三相电能表安装 (6)
3、现场带电装（换）直接接入式三相电能表 (7)
4、现场带电装（换）低压带电流互感器的三相电能表 (8)
5、电表安装竣工检查 (9)
6、三相表安装时间预算 (9)
一、安装前准备
1、准备工作安排
根据工程量清单，确定工作内容。
使全体施工人员熟悉工作内容、进度要求、作业标准、安全注意事项。
由工作负责人监督检查。
了解现场作业环境条件，分析可能遇到的问题，提出有效的预防措施。
携带的工具和材料能够满足安装作业的需求。
2、人员要求
现场作业人员应身体健康、精神状态良好
现场工作负责人必须具备相关工作经验，且熟悉电气设备安全知识。
工作班成员不得少于 2 人。
工作人员必须具备必要的电气专业（或电工基础）知识，掌握本专业作业技能，必须持有电工证等证件。
工作班人员必须熟悉熟悉现场安全作业要求，并经安规考试合格。
3、主要仪器仪表和工具
二、现场作业注意事项
1、危险点分析
2、安全措施
进入工作现场，工作人员必须戴安全帽，穿工作服，正确使用劳动保护用品。
现场作业必须执行派工单制度，工作监护制度、工作间断、转移和终结制度开工前，工作负责人应对工作人员详细交代在工作区内的安全注意事项，进行危险点分析。
工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必须有专人监护。
检查实际接线与现场、要求是否一致，实际安装位是否与派工内容一致，如发现不一致，应及时进行报告、更正，确认无误后方可进行安装作业。
在进行停电安装作业前，必须用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或者是否有明显的断开点，在确认无电、无误情况下方可进行安装工作。
使用绝缘工具，做好安全防范措施。
为防止震动引起保护误动，客户变电站作业，要采取与信号、控制、保护回路有效的隔离措施，防止误碰、误动。
必要时可以暂停保护压板。
严禁火线(电压)短接、接地，严禁二次电流回路开路。
使用梯子或登杆作业时，应采取可靠防滑措施，并注意保持与带电设备的安全距离。
安装作业结束后，工作人员应对安装设备及电压、电流回路连接情况进行检查，并清理现场。
3、事故预想及异常情况处理
工作过程中，如遇设备跳闸或其它异常情况时，无论与本工作是否有关，必须立即暂停工作，待检查与本工作无关，得到运行人员同意方可恢复工作。
4、文明施工细则
文明施工是指保持施工现场良好的作业环境、卫生环境和工作秩序。
文明施工主要包括：规范施工现场的场容，保持作业环境的整洁卫生，科学组织施工；使生产有序进行；减少对施工场地周围居民和环境的影响。
施工现场应设专用废料、废弃物回收桶或垃圾袋。
施工中产生的废料、废弃物及时放入回收桶或垃圾袋。
工作完毕后，工作班应清扫、整理现场。
遵守施工现场文明施工的规定要求，保证维护施工的人生安全。
三、现场安装工序及时间预算
1、直接接入式低压三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，固定良好，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
从电能表端纽盒（火门）施放相线至表后空开上端（空开处于分位），零线接入电能表（计量）箱内零线母排或直接与负荷侧零线接通。
按照先零线后相线的顺序穿（槽板）管施放入计量箱，并依次接入电能表端纽盒（火门）内，拧紧固定。
检查电能表接线正确无误后，按照先零线、后相线的顺序依次搭接。
2、低压带电流互感器三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，良好固定，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
安装低压带电流互感器的计量装置，必须在互感器前端有明显的断开点（刀闸或保险），要求所有互感器安装排列极性方向一致，且便于维护，螺栓连接齐全紧固。
施工前，必须对安装互感器的前、后端进行停电、验电，做好安全防范措施。
将进相线接入低压电流互感器一次侧，电流进出方向应与电流互感器极性方向一致；如低压电流互感器为穿心式，则一次侧绕越匝数应一致，极性方向一致。
从电流互感器施放二次导线至计量箱（或计量屏）内的二次接线端子盒，要求接线正确。
从二次接线端子盒施放二次导线至电能表端纽盒（火门），要求接线正确。
严禁电压回路短路、接地，电流二次回路开路；相色标志正确、连接可靠，接触良好，配线整齐美观，导线无损伤绝缘良好。
检查电能表接线正确无误后，进行通电测量电压及相序，观察电表运转是否正常。
安装接电正常，抄录电能表相关参数，确认无误后，对电能表、互感器二次端子盖确认是否安装完好。
3、现场带电装（换）直接接入式三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
监护人到位，工作人员查找并核对应装（换）电能表的位置及所对应的表前、表后线（下户线、进户线）。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能
表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
按照做好的标记，按先接电能表出线，后接进线的顺序分相依次接入电能表的接线端纽盒（火门），连接应牢固、可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
确认完成，清理现场。
4、现场带电装（换）低压带电流互感器的三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
在监护人的监护下，工作人员查找并核对应装（换）电能表的位置及所对应的电流电压端子盒。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
在仪表监视下，将电能表的电流回路在端子盒处用短路片（线）短接好，要牢固可靠，防止电流回路开路。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
将电能表的电压回路在接线端子盒处断开，要有明显的断开点，防止电压短路或接地。
将电能表固定在装（换）表位置。
使用电钻时，要防止碰及带电体。
按照做好的标记，先电流后电压的顺序依次接入电能表的端纽盒（火门），连接应牢固、可靠。
在监护人的监护下，恢复电压回路的连接，拆除电流回路的短路片（专用短
接线），且均应牢固可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
完善施工，清理现场。
5、电表安装竣工检查
检查设备上无遗留工器具和导线、螺钉材料。
清点工具，清理工作现场。
检查工作单上记录，严防遗漏项目。
工作负责人在工作记录上详细记录本次工作内容、工作结果和存在的问题等。
工作完成手续。
6、三相表换表时间预算。
