小区住宅楼室内给水管道安装技术交底

室内给水管道安装工程技术交底记录文本一、施工交底人员1.项目经理：XXX2.安装工：XXX3.工程质检员：XXX二、施工内容1.安装位置根据设计图纸要求，给水管道的安装位置需要与图纸上的位置一致。

在安装过程中，需要注意与其他管道和设备之间的间距，以便日后维修和保养。

2.材料选择给水管道的材料选择要符合国家标准和设计要求。

管道材料可以选择为PVC管道、铜管或者钢管等。

管件和连接件也需要根据设计要求选择，并确保质量合格。

3.施工工序（1）测量与划线：在安装之前，需要仔细测量管道的位置和长度，并标记出正确的位置。

（2）切割与修整：根据测量结果，使用相应工具对管道进行切割和修整，保证管道的长度和形状符合要求。

（3）连接与固定：根据设计要求和工程图纸，使用适当的连接件和固定件对管道进行连接和固定，确保管道的牢固和密封性。

（4）测试与检查：安装完毕后，需要进行管道的测试和检查，以确保管道能够正常运行并且没有泄漏。

4.安全措施（1）施工人员需佩戴必要的安全装备，如安全帽、安全鞋等。

（2）施工现场需设置明显的安全警示标志，并做好现场围挡，以防止他人进入施工区域。

（3）施工过程中需注意防火、防爆等安全事项，杜绝使用明火或违规操作。

（4）使用施工设备和工具时，要确保设备功能正常、工具完好，遵守操作规程。

三、质量要求与验收标准1.管道牢固：管道与管件连接紧密，没有松动或游动的情况。

2.管道无渗漏：经过测试和检查，管道无渗漏现象。

3.管道表面光洁：管道表面无毛刺、氧化或污染等问题。

4.管道标识清晰：对于通过墙壁、地面或天花板的管道，需要设置明显的标识，以便于日后的维护和维修。

四、施工交底内容记录1.施工安全措施：包括佩戴安全装备、施工现场安全警示标志设置、防火防爆措施、施工设备和工具的使用规程等。

2.施工流程：详细记录施工过程中的测量、切割、连接、固定、测试和检查等工序，确保每一步都符合设计要求和施工规范。

3.材料和设备使用：记录使用的管道材料和连接件，确保符合国家标准和设计要求；同时记录使用的施工设备和工具，并确保其正常工作和完好状态。

室内给水管道安装技术交底四篇篇一：室内给水管道安装技术交底一、工程概况青海师大建筑面积㎡，分为两部分，一部份为十一层；另一部份为，其生活给水系统采用无缝钢管和镀锌钢管，生活热水系统采用铜管。

二、施工准备1、材料检验（1）镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

管件及管件均应有出厂合格证。

（2）铜管检验合格，表面内壁均应光洁，不得有疵孔、裂纹等缺陷。

（3）水表的规格应符合设计要求并经自来水公司确认，热水系统选用符合温度要求的热水表。

表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。

（4）阀门的规格、型号应符合设计要求，热水系统阀门符合温度要求。

阀体铸造表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。

2、机具准备（1）机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。

（2）工具：套丝板、管钳、压力钳、手锤、活扳手、链钳、弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。

（3）其他：水平尺、线坠、钢卷尺、小线、压力表等。

3、作业条件（1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

（2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。

（3）立管安装宜在主体结构完成后进行。

每层均应有明确的标高线。

暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安装措施。

三、操作工艺见下图安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道防腐和保温→管道冲洗2、安装准备认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。

参看有关专业设计设备图和装修建筑图，核对各种管道和坐标、标高是否是交叉，管道排列所有空间是否合理。

有问题及明与设计和有关人员研究解决，办好变更洽商记录。

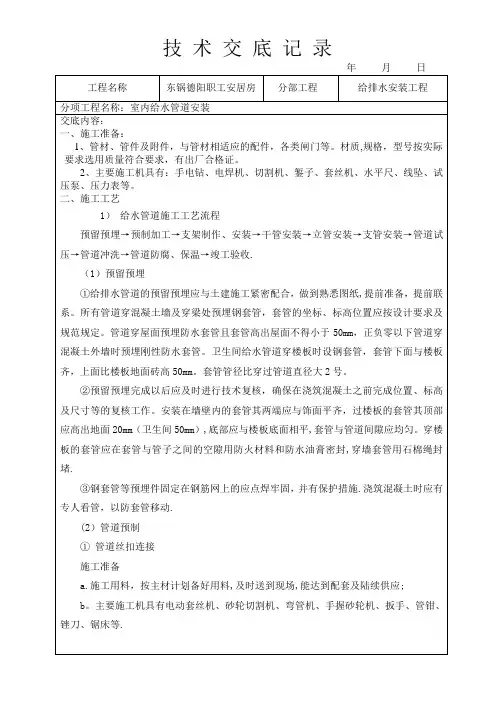

技术交底记录工程名称东锅德阳职工安居房分部工程给排水安装工程分项工程名称：室内给水管道安装交底内容：一、施工准备：1、管材、管件及附件，与管材相适应的配件，各类闸门等。

材质,规格，型号按实际要求选用质量符合要求，有出厂合格证。

2、主要施工机具有：手电钻、电焊机、切割机、錾子、套丝机、水平尺、线坠、试压泵、压力表等。

二、施工工艺1）给水管道施工工艺流程预留预埋→预制加工→支架制作、安装→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐、保温→竣工验收.（1）预留预埋①给排水管道的预留预埋应与土建施工紧密配合，做到熟悉图纸,提前准备，提前联系。

所有管道穿混凝土墙及穿梁处预埋钢套管，套管的坐标、标高位置应按设计要求及规范规定。

管道穿屋面预埋防水套管且套管高出屋面不得小于50mm，正负零以下管道穿混凝土外墙时预埋刚性防水套管。

卫生间给水管道穿楼板时设钢套管，套管下面与楼板齐，上面比楼板地面砖高50mm。

套管管径比穿过管道直径大2号。

②预留预埋完成以后应及时进行技术复核，确保在浇筑混凝土之前完成位置、标高及尺寸等的复核工作。

安装在墙壁内的套管其两端应与饰面平齐，过楼板的套管其顶部应高出地面20mm（卫生间50mm）,底部应与楼板底面相平,套管与管道间隙应均匀。

穿楼板的套管应在套管与管子之间的空隙用防火材料和防水油膏密封,穿墙套管用石棉绳封堵.③钢套管等预埋件固定在钢筋网上的应点焊牢固，并有保护措施.浇筑混凝土时应有专人看管，以防套管移动.(2）管道预制①管道丝扣连接施工准备a.施工用料，按主材计划备好用料,及时送到现场,能达到配套及陆续供应;b。

主要施工机具有电动套丝机、砂轮切割机、弯管机、手握砂轮机、扳手、管钳、锉刀、锯床等.于接口中间部位.③在橡胶密封圈外侧安装上下卡箍,并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部,在卡箍螺孔位置,上螺栓并均匀轮换拧紧螺母,在拧螺母过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱，卡箍凸边需全圆周卡进沟槽内.④在刚性卡箍接头500mm内管道上补加支吊架。

室内给水管道安装技术交底1. 前言给水管道系统是室内装饰施工中最重要的组成部分之一，其安装质量直接影响室内环境和使用效果。

因此，在进行室内给水管道安装前，必须充分了解管道材质、尺寸、规格、连接方式、施工方法等相关知识，并掌握管道系统的安装技术，以确保施工质量符合国家标准和设计要求。

2. 管道材质室内给水管道通常使用的材质有铜管、钢管、铸铁管、PVC 管、PE管等。

其中，铜管和钢管广泛应用于商业建筑和高档住宅，其优点是耐久性好、密封性强、不易受污染。

铸铁管则多用于老旧建筑的改建和维修，但其密封性较差，易被污染。

PVC管和PE管则价格较便宜，适用于普通住宅和公共建筑，但其脆性较大，易破裂，需要选用加固型管道。

3. 管道尺寸室内给水管道的尺寸根据使用场所和水量需求而定。

通常情况下，厨房和洗手间的热水管道直径为3/8英寸，冷水管道直径为1/2英寸。

居民楼、商铺等需要供应大量用水的场所，其主管道应选用直径较大的水管，以确保供水量和水压。

在确定管道尺寸时，应注意室内管道的总长度、连接角度等因素，以充分保证水的流动量和压力。

4. 管道规格室内给水管道的规格按照国家标准和施工要求进行选择。

不同规格的管道具有不同的承压能力和流量，需要根据实际需要进行选择。

在购买管道时应选择正规生产厂家的产品，并注意查看产品的压力等级、规格和材质等信息，以确保符合设计要求和国家标准。

5. 连接方式室内给水管道连接方式通常有焊接、卡套、扣压连接、螺纹连接等多种方式。

不同的连接方式有不同的适用场合和特点。

例如，卡套连接适用于塑料管道，焊接连接适用于金属管道。

在选择管道连接方式时，应参考施工图纸和实际情况，确保连接质量和可靠性。

6. 施工技术室内给水管道的施工技术包括管道安装、支架设置、管道固定、接头连接、试压等多个环节。

其中，管道安装是最关键的环节，直接关系到管道的安全和使用效果。

在管道安装过程中，应注意以下几点：•管道敷设应符合施工图纸设计，尽量保持直线和水平，采用弯头时，应选择规格适宜的弯头，并确保接头位置处于水平线上。

室内UPVC排水管道安装技术交底本次施工的内容为凤鸣小区公租房项目中1#楼（29F）、2#（28F）楼标准层住宅、商业、管道竖井排水管道及配件安装。

执行标准为《建筑给排水及采暖工程质量验收规范》GB-2002.本次交底的内容为UPVC室内排水管道的安装。

在施工准备方面，管材要求为硬质聚氯乙烯（UPVC），卫生间选用加强型实壁螺旋消音排水管（12肋型），厨房、阳台及管道竖井选用实壁螺旋消音排水管（6肋型）。

所用粘接剂应是同一厂家配套产品，并与卫生洁具连接相适宜，并有产品合格证。

管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。

直管段挠度不大于1%。

管件造型应规矩、光滑，无毛刺。

承口应有梢度，并与插口配套。

其它材料包括粘接剂、卡件、螺栓、螺母、肥皂等。

主要工具包括冲击钻、切割机（或手锯）、活扳手、手锤、螺丝刀、水平尺、钢卷尺、毛刷、棉布、线坠、墨斗、人字梯等。

作业条件要求管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。

沿管线安装位置的模板及杂物清理干净，安装场地无障碍物，托吊卡件均已安装牢固，位置正确。

室内弹出房间尺寸线及准确的水平线。

施工工艺流程为安装准备→预制加工→立管安装→支管安装→卡件固定→封口堵洞。

预制加工时，根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。

根据草图量好管道尺寸，进行断管。

断口要平齐，用铣刀或刮刀除掉断口内外毛刺。

立管安装时，先将立管放置在安装位置上，然后用卡件将其固定。

支管安装时，根据图纸要求和实际情况，测量支管长度，进行断管，然后用卡件将其固定在立管上。

最后进行卡件固定和封口堵洞的工作。

5.6 阻火圈安装：在高层建筑内，塑料排水管道应在明敷立管穿越楼层的贯穿部位下方设置阻火圈。

5.7 UPVC排水管支吊架安装要求：UPVC排水管道支吊架的最大间距应符合下表的规定：排水塑料管道支吊架最大间距（单位：mm）管径（mm）立管横管50 1.2 0.575 1.5 0.75110 2.0 1.10125 2.0 1.30160 2.0 1.65.8 UPVC排水管道坡度安装要求：UPVC排水水平干管管道的坡度必须符合下表的设计要求：生活污水塑料管道坡度项次 1 2 3 4 5管径（mm） 50 75 110 125 160坡度（‰）＞25 ＞15 ＞12 ＞10 ＞75.9 UPVC排水管道试验：安装完UPVC排水管道后，水平干管管道必须进行闭水试验，灌水高度不低于上一层的检查口下沿。

2-室内给水管道安装技术交底1. 文档目的本文档的目的是交代室内给水管道的安装技术及注意事项，以便正确施工和保证工程质量。

2. 安装前的准备工作在进行室内给水管道安装前，需要做好下列准备工作：1.对管道进行规划设计，预估安装位置和长度，确定管道材质和管径。

2.检查安装环境，包括墙体结构、花岗岩洗面台等装饰物和水电管线等，确保安装位置符合设计要求。

3.准备好所需材料和工具，包括钢管、压力表、卡箍等。

4.安排好人员，确保作业安全。

3. 管道安装步骤3.1 管道铺设1.根据设计要求，将管道施工图纸放在施工现场，在地面上标示出管道的走向和宽度。

2.对于有走道、楼层平面或纵深有限制的区域，应采用壁挂式的管道安装方案。

3.在墙面上制作强度合格的支撑架，并预留充分的空间和位置，以便安装走路跳板或用于维修管道。

4.在地面和墙壁中打洞，将管道铺设入洞口中，注意防止管道角部受损或受挤压。

5.确定好支撑管道的架子高度，钢管的安装心槽应平正齐平。

3.2 管道连接1.在管道挂架处安装调整杆，然后用螺栓或螺母将管道与挂架连接起来，管道应根据波动情况适当垂直调整，压力应分布均匀。

2.进行钢管的焊接，需检查管道表面是否洁净，应采用焊接机将管道焊接牢固，以免容易熔铸损坏。

3.将优质的塑料管连接起来，采用碗型密封圈或创新的卡箍固定方案，安装后应运用手掌来加固和扭紧，保证管道连接的牢固性。

3.3 试水完成室内给水管道安装后，需要进行试水测试，以检查管道连接是否牢固、无渗漏，以及水压是否达到设计要求。

具体流程如下：1.关闭主管道的阀门，将给水管路与主管道连接起来；2.开启给水管的防回流阀门，将清水灌入管道内部进行试水；3.试水的时间应大约为20分钟，检查管道的连接部分是否有渗漏现象；4.正常情况下，试水后管道内部压力应该达到设计要求并保持稳定，无渗漏现象。

如果发现渗漏，则要追查原因并进行及时修理。

4. 安全注意事项在进行室内给水管道安装时，需要格外注意以下安全事项：1.安装工具和设备必须符合工程要求，操作人员必须配备专业技能和操作技巧；2.现场应设置警告标志，防止他人进入作业区；3.施工现场应保持整洁，避免堆放废弃物和多余材料；4.在施工现场应设置必要的安全设施，如架子、安全网、护栏等，确保工人的身体安全。

茗软室内给水管道安装工程技术交底记录项目名称：XXX室内给水管道安装工程项目地点：XXX施工单位：XXX公司施工日期：XXXX年XX月XX日一、施工准备1.1施工前的准备根据设计图纸和施工方案要求，我们进行了详细的施工准备工作，包括搬运材料、组织施工人员、检查施工设备等。

1.2施工方案的制定在施工前，施工负责人和相关技术人员根据设计图纸和实际情况制定了详细的施工方案，包括管道敷设路线、管道连接方式、阀门和支架的安装位置等。

二、施工过程2.1给水管道敷设根据施工方案，我们首先进行了给水管道的敷设工作。

敷设过程中，我们对管道进行了清洗和消毒处理，确保给水管道的卫生合格。

2.2管道连接给水管道连接采用了焊接和螺纹连接两种方式。

焊接连接使用了电焊机进行焊接，焊接点进行了保温处理。

螺纹连接使用了管螺纹连接件进行连接，连接处进行了密封处理。

2.3阀门和支架安装根据设计图纸和施工方案，我们在管道上安装了相应的阀门和支架。

阀门的安装位置考虑了操作方便和维护便捷的因素，支架的安装位置考虑了管道的承重和稳定性。

2.4管道固定为保证管道的牢固和安全，我们在管道敷设过程中进行了固定处理。

采用了不锈钢管夹和支架进行固定，确保管道的牢固与稳定。

2.5消防设备连接为满足消防要求，我们根据设计要求将给水管道与消防设备进行了连接。

连接方式采用了焊接和螺纹连接。

三、施工质量控制3.1材料质量控制我们在施工前对所使用的管材、阀门、支架等进行了检查，确保其质量符合标准和要求。

3.2施工质量控制在施工过程中，我们严格按照施工方案和操作规范进行施工，确保每个环节都符合施工要求和标准。

3.3施工记录和报验我们对施工过程进行了详细的记录，包括材料的使用情况、施工的技术要点等。

施工完成后，我们将进行施工质量检查，并将相应的记录和报验材料提交相关部门。

四、安全施工措施4.1施工现场安全措施我们在施工现场设置了明显的安全警示标志，划定了安全区域，设置了防护措施，确保施工过程中的安全。

室内供水管道安装技术交底
本文档旨在向相关人员交底室内供水管道的安装技术。

以下是相关要点：
1. 安装前准备
- 负责人员应正确了解设计图纸和施工方案，确保准确理解和执行工作。

- 测量和标记工作区域，包括确定水源和出口位置以及管道布局。

- 确保所需的安全设备和工具齐备。

2. 管道材料选择
- 根据项目要求选择合适的管道材料，如PVC、PPR等。

- 确保选购的管道材料符合质量标准，并具有良好的耐腐蚀性和密封性能。

3. 管道安装步骤
- 在墙壁上标记管道位置，确保符合设计要求。

- 根据设计方案进行管道切割、连接和固定。

注意保持管道的
水平和垂直安装，避免搭接过长。

- 使用适当的密封材料和连接件，确保管道连接处密封可靠。

- 定期检查管道安装质量，防止漏水和渗漏。

4. 配件和阀门安装
- 根据需要安装合适的配件和阀门，如水表、止回阀等。

- 确保配件和阀门的选型符合设计要求，安装牢固并易于维护。

5. 安全注意事项
- 工作人员在施工过程中应佩戴合适的安全防护设备，如手套、防护眼镜等。

- 工作结束后，清理工作现场并妥善处置废弃材料和工具。

以上是室内供水管道安装技术的交底要点。

请确保相关人员准
确理解本文档内容并按照要求进行工作。

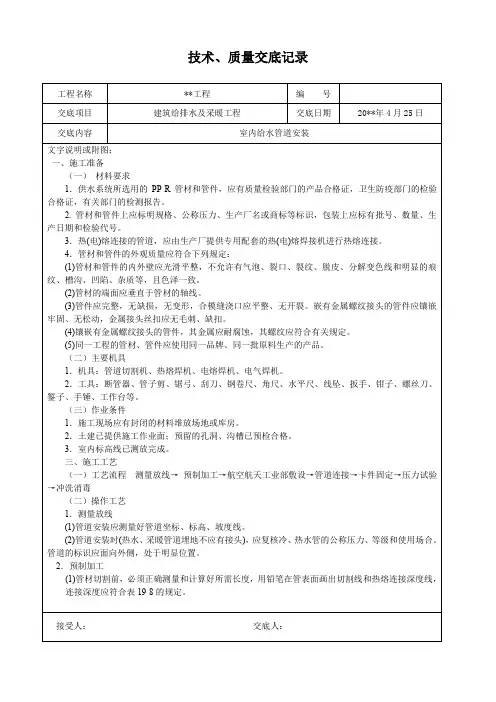

技术、质量交底记录
技术、质量交底记录
文字说明或附图：
3．允许偏差项目参照见表19-11。

五、成品保护
1．储运过程中成品保护
(1)搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰触。

(2)管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，距离热源不得小于1m。

(3)管材应水平堆放在乎整的地上，应避免管材受弯曲，堆高不得超过1．5m。

管件宜装在纸箱内逐层码放，不宜码放过高。

2．施工过程中成品保护
(1)当施工中其他系统采用金属管道时，PP-R管道应布置在金属管道的内侧。

(2)施工过程中及时封堵好各个预留口。

(3)安装完毕的管道应采取保护措施，严禁蹬踏、吊挂重物。

(4)直埋暗管隐蔽后，应在埋设管道的部位表面粘贴标识，严禁在该位置进行敲击作业或打眼作业。

(5)明火或临时热源距离安装完毕的管道不得小于1m。

六、应注意的质量问题
1．管材和管件必须保证是同一厂家生产的产品，以防止尺寸偏差和材质不同影响热(电)熔的质量。

2．必须保证管道的支架、吊架和管卡的安装质量，以防止管外壁受损。

七、环境、职业健康安全管理措施。

给水管道安装工程(PP-R)技术交底1. 项目简介本项目是一项住宅小区的给水管道安装工程，采用PP-R材质管道。

该小区总建筑面积为40,000平方米，共分三个楼群，每个楼群15层，每层20户，总共450户。

本项目的主要工作内容包括管道敷设、连接及维修保养等。

2. 工程流程本项目的工程流程主要包括测量、预处理、预制、敷设、连接、检查和试验等环节。

2.1 测量在实施本项目前，需要进行测量，测量主要包括以下几个环节：•管道布置定位：按照设计方案，确定各管道的布置位置及管道道线等参数，并进行测量。

•阀门及管件定位：根据设计要求，测量阀门及管件的定位位置、高度等参数。

•排水口定位：测量排水口的位置、高度、距地面高度等参数。

•检查井定位：根据设计要求，测量检查井的位置、井内深度等参数。

2.2 预处理在实施本项目前，需要进行预处理，主要包括以下内容：•清除现场杂物：将施工中不需要的杂物、工具等及时清理，保持现场整洁。

•资料准备：对于材料的使用和管理，建立相关的档案和资料，保证施工过程的可追溯、管理方便。

•施工计划和安全预案编制：根据实际情况编制合理的施工计划和安全预案，保证施工顺利进行。

2.3 预制在进行现场安装前，需要进行预制操作，预制主要包括以下内容：•制作管材和管件：根据设计要求，将PP-R管材和管件进行切割、热熔、打磨、清洗等处理，确保管件的尺寸和质量达到要求。

•制作安装支架：根据设计要求制作安装支架，保证支架的精度和稳定性。

•安装阀门和附件：按照设计要求安装阀门和附件，如减压阀、水表等。

2.4 敷设敷设是本项目最为核心的部分，敷设主要包括以下内容：•管道敷设：根据设计要求，在预处理和预制完成后，将管道进行敷设，并使用支架、底座和法兰等装置进行固定。

•管道连接：在满足管道敷设要求的前提下，进行管道连接工作，采用热熔连接方式，使用PP-R管道专用热熔机进行加热和连接。

•排水口连接：根据设计要求，设置排水口并连接排水管道。

户内给水管PPR管安装技术交底分项工程技术交底卡GD***-***** 施工单位建设集团有限公司水电部工程名称XX 地铁前海上盖物业项目分部工程户内给水管道安装工程交底部位9号地块日期20XX年年3 月11日交底内容技术交底内容：根据设计要求,9号地块室内给水、热水系统采用PPR管，公称压力1.0MP,热熔连接户内冷热水支管暗装在建筑找平层内，安装时不得破坏结构层；所有管材施工完成后要做好临时标示位置，便于装修识别。

一、材料要求：1、聚丙烯管材、管件应符合国家标准《冷热水用聚丙烯管道系统》GB/T*****的要求，应具有权威检测机构有效的形式检测报告及生产厂家的质量合格书。

2.管材上应标明原料名称、规格、生产厂名、商标；管件上应标明原料名称、规格和商标，必须与恒大材料模板要求相符。

3.管道采用热熔连接，应采用专用配套的熔接机具。

熔接机具应安全可靠，便于操作，并附有产品合格证书和使用说明书。

管道切割应采用专用剪刀切割。

4.管道井处与水表连接需采用相匹配的专用螺纹接头连接或预留接口至地面要求高度封堵。

5.管材、管件的外观质量应符合下列规定：（1）管材和管件应不透光，其内外壁光滑、平整，壁厚应均匀，无气泡、划痕和影响性能的表面缺陷，色泽一致。

（2）管材端口应平整，且端面应垂直于管材的轴线。

（3）管件应完整，无缺损、无变形，合模缝、浇口应平整、无裂纹。

（4）冷水管、热水管宜有明显标志线。

二、主要机具：1.机械：PPR专用热熔机、电锤、手电钻、电焊机、试压泵等。

2.工具：断管器、管子剪、钢锯、刮刀、手锯、手锤、活扳手。

3.其它：水平尺、线坠、钢卷尺、小线、压力表等。

三、作业条件：1．室内建筑水平线已全部到位，根据建筑水平线（土建结构提供建筑1.0米线）冷热水管道所经路线压槽到位。

4.室内管道穿墙处已留管洞或安装套管，其洞口尺寸、套管规格，坐标、标高正确。

5．管道安装路线已按图纸要求弹线定位。

4. 冷热水管道交叉过桥弯下返弯位置按管道规格已剔凿完成。

室内给水管道安装工程技术交底一、施工筹办〔一〕、作业条件1、地下管道铺设必需在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管规格符合要求，坐标、标高正确。

2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。

3、明装托、吊干管安装必需在安装层的布局顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装安稳，位置正确。

4、立管安装宜在主体布局完成后进行。

高层建筑在主体布局达到安装条件后，适当插入进行。

每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物去除干净，并有防坠落办法。

5、支管安装应在墙体砌筑完毕墙面未装修前进行。

〔二〕、材质要求1、铸铁给水管及管件质量尺度应执行YB/T5188、GB3287。

其规格尺寸应符合设计要求，管壁厚度均匀，表里光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的表里径及管件应造型端方，管表里外表的防腐涂层应整洁均匀，附着安稳。

室外给水铸铁管安装大都采用橡胶圈接口，管道与橡胶圈采用同一厂家产物，已经配好橡胶圈。

给水铸铁管件采用自来水公司配套产物。

手锤轻轻敲打，沙沙声说明质量不好，应查抄是否有裂缝；用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。

2、镀锌给水管及管件质量尺度应执行GB/T3091。

其规格种类应符合设计要求，管表里镀锌均匀，无锈蚀，无毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

将几个不异直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。

3、消火栓系统管材按设计要求选用，一般采用碳素钢宇航局或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不服等现象。

4、消火栓箱体的规格型号应符合设计图纸要求，箱体外表平整、光洁，无锈蚀、划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外形端方，无裂纹，启闭灵活，关闭严密，密封填料完好。

5、水表的规格应符合高计图纸要求，此中每户使用DN15水表。

热水系统选用符合温度要求的热水表。

室内给排水管道安装技术交底一、工程概况根据设计图纸试验配套区工程给排水系统由12个单体组成，另包括试验配套区外的单体。

室内给水管道采用PP-R管道，热熔连接，室内排水管道采用UPVC 管，粘接连接。

二、施工顺序给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管→试压→保温→与设备连接。

三、施工准备操作方法：班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施工。

安全注意事项：施工人员必须严格遵守国家安全劳动保护法，所有进入施工现场人员，要接受安全教育、防火教育，学习安全法规，并做好记录。

自检记录：施工班组生产的产品，要依据设计图、施工规范、质量检验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。

限额领料：班组应限额领料，以控制材料浪费。

四、PP-R给水管安装1、给水管道施工工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗→管道防腐、保温→竣工验收。

2、施工准备给水管道安装工程正式施工前，施工人员首先要熟悉图纸，进行技术交底和材料准备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。

在土建主体施工时，由于本工程生活楼楼板大部分为现浇，因此要特别注意各种套管的预留及预埋件的预埋，进行严格的技术复核，并及时办理隐蔽手续。

在浇筑混凝土时，安装应派专人负责值班，及时解决现场出现的问题。

本工程的给水管道主要施工方法有热熔连接（PP-R塑料管）PP-R管是聚丙烯改性的环保型塑料管材,卫生间给水管全部采用PP-R管和与之配管的管件连接，管件与管材、管材与管材连接采用PP-R热熔方式连接，卫生间除吊顶内安装外采用暗敷，土建墙体砌好后，在粉灰之前，应根据图纸卫生间大样图将管槽砖墙凿好，并处理干净，管道穿墙加设钢套管，套管应比管子大两号，长度与墙体相等。

3、管材、管件质量要求：管材、管件的颜色应一致，无色泽不均及分解变色线。

技能交底记载鲁SN—004 工程名称济宁任城区明苑小区经济适用房5#住宅楼施工单元金乡县金天元修建工程有限公司分项工程名称室内给水交底日期年月日交底内容：室内给水管道安装工程（一）施工工艺1.1 室内给水管道工艺流程1.管道切割应接纳金属锯。

2.管道套丝应接纳自动套丝机。

3.管道压槽应接纳专用滚槽机。

4.管道弯管应接纳弯管机冷弯。

1.2 施工历程质量控制1.室内埋地管应在底层土建地坪施工前安装。

2.室内埋地管道安装至外墙外应不小于1m，管口应实时封堵。

3.钢塑复合管不得埋设于钢筋混凝土结构层中。

4.管道安装宜根据先地下后地上、先大管径后小管径的顺序进行。

5.管道穿过楼板、屋面，应预留孔洞或预埋套管，预留孔洞尺寸应为管道外径加40mm；管道在墙体内暗敷设需管槽时，管槽宽度应为管道外径加30mm；且管槽的坡度应与管道坡度一致。

6.给水引入管与排水管排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0.5m；交织敷设时，垂直净距不得小于0.15m。

给水管应铺在排水管上面，若给水管必须铺在排水管下面时，给水管应加套管，其长度不得小于排水管管径的3倍。

7.给水水平管道应有2‰～5‰的坡度坡向泄水装置。

8.水表安装在便于查验、不受曝晒、污染和冻结的地方。

安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。

表外壳距墙面净距为10～30mm；水表进水中心标高按设计要求，允许偏差±10mm。

1.3 给水管道及配件安装控制重点1.室内给水管道的水压试验必须切合设计要求。

当设计未注明时，种种管道系统试验压力均为事情压力的1.5倍，但不小于0.6MPa。

一般分两次进行，地下在管道隐蔽前要进行水压试验，管道系统安装完毕后再进行水压试验。

2.水压试验时，金属及复合管给水管道系统，在试验压力下观察10min，压力降不大于0.02MPa，然后降到事情压力进行查抄，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超0.05MPa，然后在事情压力的1.15倍状态下稳压2h，压力降不得凌驾0.03MPa，同时查抄各连接处不得渗漏。

室内给水管道安装工程交底提要:室内给水管道安装的相关材料、机具准备、质量要求及施工工艺。

一、施工准备(二)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。

3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

4、立管安装宜在主体结构完成后进行。

高层建筑在主体结构达到安装条件后，适当插入进行。

每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。

5、支管安装应在墙体砌筑完毕墙面未装修前进行。

(二)材质要求1、铸铁给水管及管件质量标准YB／T5188、GB3287。

其规格尺寸应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。

室外给水铸铁管安装多数采用胶圈接口，管道与胶圈采用同一厂家产品，已经配套好橡胶圈。

给水铸铁管件采用自来水公司配套产品。

手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。

2、镀锌给水管及管件质量标准GB／T3091。

其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。

3、消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

4、消火栓箱体的规格型号应符合没计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。

箱体方正，箱内配件齐全。

栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。

5、在北京地区，冷热水表必须使用北京市自来水公司产品。
