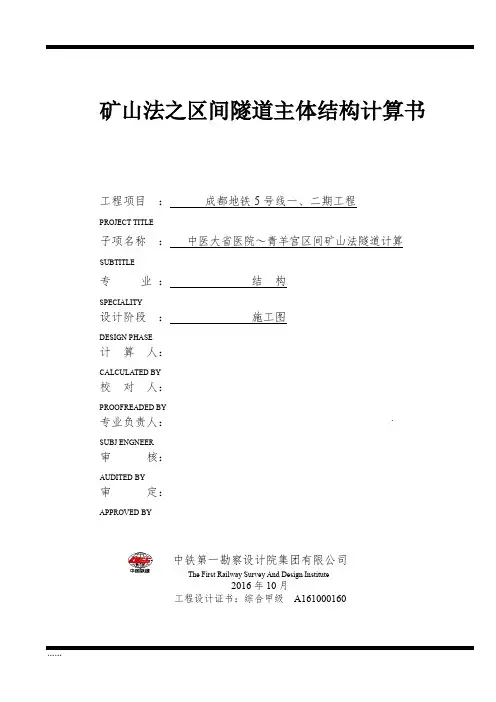

矿山法之区间隧道主体结构计算书工程项目：成都地铁5号线一、二期工程PROJECT TITLE子项名称：中医大省医院～青羊宫区间矿山法隧道计算SUBTITLE专业：结构SPECIALITY设计阶段：施工图DESIGN PHASE计算人：CALCULATED BY校对人：PROOFREADED BY专业负责人：SUBJ ENGNEER审核：AUDITED BY审定：APPROVED BY中铁第一勘察设计院集团有限公司The First Railway Survey And Design Institute2016年10月工程设计证书：综合甲级A1610001601.工程概况中医大省医院～青羊宫区间为地下区间，区间由中医大省医院站出站后，继续沿一环路下方铺设，下穿省农业管理干部学院门前人行天桥后进入青羊宫站。

区间采用矿山法施工，线路最大纵坡31.30‰，主要穿越2-9-3中密卵石土地层，最小曲线半径1200m，底板埋深12.85~21.28m，底板高程482.039m～490.898m，地面高程介于503.16m～504.35m，地形相对较为平坦。

本册段设计范围为中医大省医院～青羊宫暗挖区间，设计里程：YDK22+750.000～YDK23+032.488，长282.826m，长链0.338m，ZDK22+729.500～ZDK23+032.489，长302.981m，短链0.008m，在里程YDK22+810.710/ZDK22+810.565处设置一处竖井及横通道。

2.主要设计依据及设计原则2.1主要设计依据主要规范1）《地铁设计规范》（GB 50157-2013）2）《建筑结构荷载规范》（GB50009-2012）3）《混凝土结构设计规范》（GB50010-2010）2015版5）《混凝土结构工程施工质量验收规范》（GB50204-2015）6）《铁路隧道喷锚构筑法技术规范》（TB10108-2002、J159-2002）7）《铁路隧道设计规范》（TB10003-2005，J449-2005）8）《混凝土结构耐久性设计规范》（GB/T50476-2008）9）《轨道交通工程人民防空设计规范》（RFJ02-2009）10）《地下工程防水技术规范》（GB50108－2008）11）《地下防水工程质量验收规范》（GBJ50208-2011）12）《城市轨道交通工程项目建设标准》（建标104-2008）13）《城市轨道交通工程监测技术规范》（GB50911-2013）2.2设计原则1）区间结构采用以概率理论为基础的极限状态设计法，以可靠指标度量结构构件的可靠度。

地铁车站主体结构模板、支架计算书

地铁车站主体结构模板、支架计算书

计算书1模板配置概况表模板支架配置表2材料的物理力学性能指标及计算依据2.1材料的物理力学性能指标1）材料的物理力学性能指标①碗扣支架钢管截面特性根据JGJ166-2008规范表5.1.6、5.1.7采用：φ=，壁厚t=3.5mm，按壁厚3.0mm计算。

截面积A=4.24cm2，自外径48mm重q=33.1N/m，抗拉、抗弯抗压强度设计值f=205N/mm2，抗剪强度设计值fv=125N/mm2，弹性模量E=2.06×105N/mm2。

回转半径i＝1.59cm，截面模量W=4.49cm3，截面惯性矩I=10.78cm4。

②方木根据《建筑施工模板安全技术规范》（JGJ162-2008）附录 A 3.1-3 木材的强度设计值和弹性模量采用；方木采用红皮云杉，弹性模量E=9000N/mm2，抗弯强度设计值f=13N/mm2，承压强度设计值f=10N/mm2，顺纹抗拉强度设计值fm=8.0 N/mm2，顺纹抗剪强度设计值fv=1.4N/mm2。

截面尺寸85mm×85mm，惯性矩I=bh3/12=4.350×10-6m4 ,抗弯截面模量W=bh2/6=1.024×10-4m3, 静矩S= bh2/8=7.677×10-5m3截面尺寸100mm×100mm，惯性矩I=bh3/12=8.333×10-6m4 ,抗弯截面模量W=bh2/6=1.667×10-4m3, 静矩S= bh2/8=1.250×10-4m3截面尺寸120mm×120mm，惯性矩I=bh3/12=1.728×10-5m4 ,抗弯截面模量W=bh2/6=2.88×10-4m3, 静矩S= bh2/8=2.16×10-4m3③木胶合板（参照产品试验性能参数）模板采用胶合面板，规格2440mm×1220mm×18mm抗弯强度设计值f=11.5N/mm2，承压抗拉强度设计值fm=8.0 N/mm2，抗剪强度设计值fv=1.3N/mm2，弹性模量E=6000 N/mm2；取1m宽模板，惯性矩： I=bh3/12=1000×183/12=4.86×10-7 m4；模板的截面抵抗矩为：w＝bh2/6=1000×182/6=5.40×10-5m3；静矩： S= bh2/8=1000×182/8=4.05×10-5m3；④钢模板面板钢模板采用大模板，面板为6mm厚Q235A钢板，规格2m×3m。

成都地铁车站主体结构计算书审批稿

成都地铁车站主体结构计算书审批稿

成都地铁车站主体结构计算书YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】双林路站主体结构计算书一、工程概况双林路站为12m岛式站台，车站总长。

为双柱双层三跨现浇钢筋混凝土矩形结构。

车站顶面覆土深度为～。

车站围护结构采用Φ1200mm的钻孔灌注桩，内衬墙与钻孔灌注桩之间设置柔性防水层，属于重合墙结构。

二、计算依据1、《成都地铁4号线一期工程详细勘察阶段双林路站岩土工程勘察报告》（送审稿）(中国建筑西南勘察设计研究院有限公司 2010年10月) ；2、《成都地铁4号线一期工程双林路站点管线综合方案设计图（第二版）》（成都市市政工程设计研究院二O一O年九月二日成都）3、主要采用的国家和地方规范：《建筑结构荷载规范》（GB 50009-2001）（2006修订版）《建筑地基基础设计规范》（GB 50007-2002）《地铁设计规范》（GB 50157-2003）《建筑抗震设计规范》（GB 50011-2010）《铁路工程抗震设计规范》（GBJ 111-87）《人民防空工程设计规范》（GB 50225-95）《铁路隧道设计规范》（TB10003-2005）《混凝土结构设计规范》（GB 50010-2010）三、结构计算原则1）结构构件根据承载力极限状态及正常使用极限状态的要求，分别进行承载能力的计算和稳定性，变形及裂缝宽度验算；2）结构的安全等级为一级，构件的（结构）重要性系数取；3）结构构件的裂缝控制等级为三级，即构件允许出现裂缝。

裂缝宽度限值：迎水面不大于0.2mm，其他不大于0.3mm；4）结构按7度地震烈度进行抗震验算，并在结构设计时采用相应的构造措施，以提高结构的整体抗震性能；（构造措施采用三级框架结构抗震构造）5）结构设计按六级人防的抗力标准进行验算，并在规定的设防位置采取相应的构造措施；6）结构抗浮验算按最不利情况采用，当不考虑侧壁摩阻力时，其抗浮安全系数应大于；（考虑侧壁摩阻力时，其抗浮安全系数应大于）7）结构构件的设计应按承载力极限状态和正常使用极限状态分别进行荷载效应组合，并取各自的最不利组合进行设计；8）结构设计应符合结构的实际工作（受力）条件，并反映结构与周围地层的相互作用。

地铁车站平面计算案例-40页word资料

地铁车站平面计算案例-40页word资料

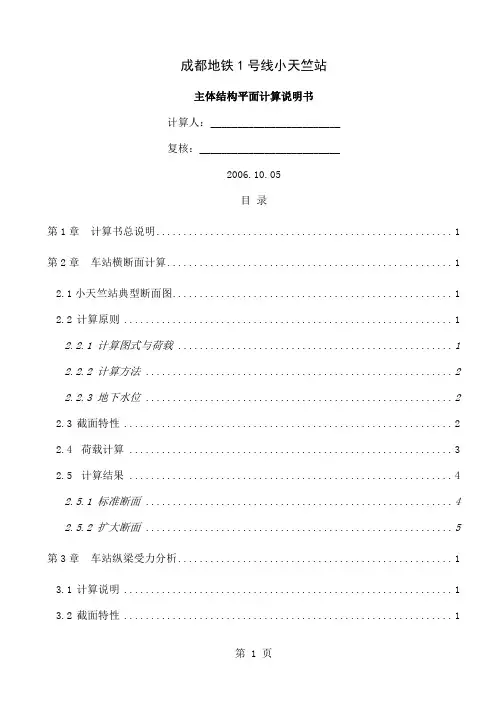

成都地铁1号线小天竺站主体结构平面计算说明书计算人：________________________复核：__________________________2006.10.05目录第1章计算书总说明 (1)第2章车站横断面计算 (1)2.1小天竺站典型断面图 (1)2.2计算原则 (1)2.2.1 计算图式与荷载 (1)2.2.2 计算方法 (2)2.2.3 地下水位 (2)2.3截面特性 (2)2.4荷载计算 (3)2.5计算结果 (4)2.5.1 标准断面 (4)2.5.2 扩大断面 (5)第3章车站纵梁受力分析 (1)3.1计算说明 (1)3.2截面特性 (1)3.3荷载计算 (1)3.4计算结果 (3)3.4.1 基本组合 (3)3.4.2 标准组合 (5)3.4.3 设计说明 (8)第4章车站主体结构抗浮验算 (1)4.1不考虑侧壁摩阻力 (1)4.2考虑侧壁摩阻力 (1)第5章小天竺站主体结构配筋计算 (37)5.1板配筋计算 (37)5.2墙配筋计算 (41)5.3梁配筋计算 (44)5.4柱配筋计算 (42)5.5电梯井计算 (45)第1章计算书总说明小天竺站为地下二层岛式车站，考虑车辆限界及建筑设计要求，车站主体结构标准断面采用单柱双跨箱形框架结构。

车站结构具体尺寸参照建筑施工图，顶底板均采用厚板结构，柱网结合建筑布局条件设置。

本次计算选取基本组合、标准组合和频遇组合三种工况，前两种分别用来计算承载能力极限状态和验算正常使用极限状态，频遇组合作为检算工况。

结构分析包括车站横断面计算及纵梁计算两种模型，并对主体结构的抗浮进行验算。

其中横断面计算由于结构和围岩地质的复杂性，借鉴桐梓林三维分析的应力分布规律，认为选取中间标准断面和两端扩大断面两个断面作为控制断面进行计算是合理的，围岩均以最不利处计算。

纵梁的计算按双跨箱形框架计算。

本次计算采用“荷载-结构”模式，借助于美国ANSYS公司编制的大型有限元结构计算程序ANSYS8.0进行计算分析。

地铁车站基坑主体支架计算书

地铁车站基坑主体支架计算书

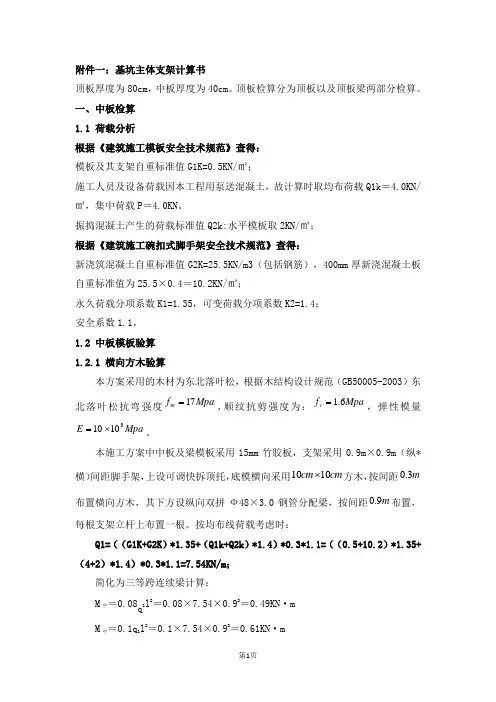

附件一：基坑主体支架计算书顶板厚度为80cm ，中板厚度为40cm 。

顶板检算分为顶板以及顶板梁两部分检算。

一、中板检算1.1 荷载分析根据《建筑施工模板安全技术规范》查得：模板及其支架自重标准值G1K=0.5KN/㎡；施工人员及设备荷载因本工程用泵送混凝土，故计算时取均布荷载Q1k ＝4.0KN/㎡，集中荷载P ＝4.0KN 。

振捣混凝土产生的荷载标准值Q2k:水平模板取2KN/㎡；根据《建筑施工碗扣式脚手架安全技术规范》查得：新浇筑混凝土自重标准值G2K=25.5KN/m3（包括钢筋），400mm 厚新浇混凝土板自重标准值为25.5×0.4＝10.2KN/㎡；永久荷载分项系数K1=1.35，可变荷载分项系数K2=1.4；安全系数1.1。

1.2 中板模板验算1.2.1 横向方木验算本方案采用的木材为东北落叶松，根据木结构设计规范（GB50005-2003）东北落叶松抗弯强度Mpa f m 17=,顺纹抗剪强度为：Mpa f v 6.1=，弹性模量Mpa E 31010⨯=。

本施工方案中中板及梁模板采用15mm 竹胶板，支架采用0.9m ×0.9m （纵*横）间距脚手架，上设可调快拆顶托，底模横向采用cm cm 1010⨯方木，按间距m 3.0布置横向方木，其下方设纵向双拼Ф48×3.0钢管分配梁，按间距m 9.0布置，每根支架立杆上布置一根。

按均布线荷载考虑时：Q1=（（G1K+G2K ）*1.35+（Q1k+Q2k ）*1.4）*0.3*1.1=（（0.5+10.2）*1.35+（4+2）*1.4）*0.3*1.1=7.54KN/m ；简化为三等跨连续梁计算：M 中＝0.08q 1l 2＝0.08×7.54×0.92＝0.49KN ·mM 中＝0.1q 1l 2＝0.1×7.54×0.92＝0.61KN ·m施工人员及设备按集中荷载最不利位置布置计算时Q2=（G1K+G2K ）*1.35*0.3*1.1=（0.5+10.2）*1.35*0.3*1.1=4.9KN/m ； P=6*1.4*1.1=9.3KN跨中最大弯矩M 中＝0.08q 2l 2＋0.213PL ＝0.08×4.9×0.92＋0.213×9.3×0.9＝2.1KN ·m支座最大弯矩M中＝－0.1q 2l 2－0.175PL ＝-0.1×4.9×0.92-0.175×9.3×0.9＝-1.86KN ·m综上所述弯矩值，取跨中最大弯矩值M ＝2.1KN ·m 进行截面验算。

暗挖地铁车站结构计算书

暗挖地铁车站结构计算书

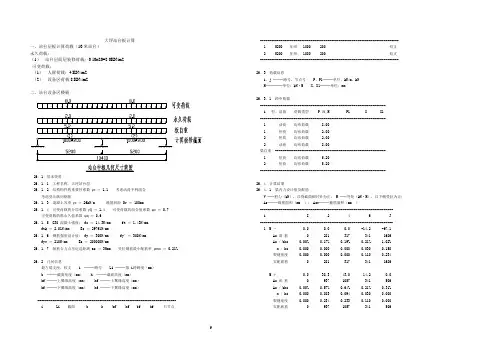

大坪站台板计算 一，站台层板计算荷载（10米站台） 永久荷载：（1） 站台层面层装修荷载：0.10x20=2.0KN/m2 可变荷载：（1） 人群荷载：4 KN//m2 （2） 设备区荷载8 KN//m2二，站台设备区楼板26．1 基本资料26．1．1 工程名称：大坪站台层26．1．2 结构构件的重要性系数 γo ＝ 1.1 考虑活荷不利组合 考虑受压纵向钢筋26．1．3 混凝土容重 γc ＝ 26kN/m 箍筋间距 Sv ＝ 100mm26．1．4 可变荷载的分项系数 γQ ＝ 1.4 可变荷载的组合值系数 ψc ＝ 0.7 可变荷载的准永久值系数 ψq ＝ 0.626．1．5 C30 混凝土强度： fc ＝ 14.3N/mm ft ＝ 1.43N/mm ftk ＝ 2.01N/mm Ec ＝ 29791N/mm26．1．6 钢筋强度设计值： fy ＝ 300N/mm fy' ＝ 300N/mm fyv ＝ 210N/mm Es ＝ 200000N/mm26．1．7 纵筋合力点至近边距离 as ＝ 35mm 受拉钢筋最小配筋率 ρmin ＝ 0.21%26．2 几何信息最左端支座：铰支 i ———跨号 Li ———第 i 跨跨度（mm ） b ———截面宽度（mm ） h ———截面高度（mm ） bf'———上翼缘高度（mm ） hf'———上翼缘高度（mm ） bf ———下翼缘高度（mm ） hf ———下翼缘高度（mm ）-------------------------------------------------------------------------- i Li 截面 b h bf' hf' bf hf 右节点-------------------------------------------------------------------------- 1 5200 矩形 1000 200 铰支 2 5200 矩形 1000 200 铰支 --------------------------------------------------------------------------26．3 荷载信息i 、j ———跨号、节点号 P 、P1———单位：kN/m 、kN M —————单位：kN ·M X 、X1———单位：mm26．3．1 跨中荷载------------------------------------------------------------------- i 恒、活荷 荷载类型 P 或 M P1 X X1 ------------------------------------------------------------------- 1 活荷 均布荷载 8.00 1 恒荷 均布荷载 2.00 2 恒荷 均布荷载 2.00 2 活荷 均布荷载 8.00 梁自重 ----------------------------------------------------------- 1 恒荷 均布荷载 5.20 2 恒荷 均布荷载 5.20-------------------------------------------------------------------26．4 计算结果26．4．1 梁内力设计值及配筋V ——剪力（kN ），以绕截面顺时针为正； M ——弯矩（kN ·M ），以下侧受拉为正； As ———纵筋面积（mm ）； Asv ———箍筋面积（mm ）----------------------------------------------------------------------- i I 2 4 6 J ----------------------------------------------------------------------- 1 M － 0.0 0.0 0.0 -14.2 -67.1 As 面 筋 0 281 317 341 1686 As / bho 0.00% 0.17% 0.19% 0.21% 1.02% x / ho 0.000 0.000 0.000 0.030 0.150 裂缝宽度 0.000 0.000 0.000 0.110 0.234 实配面筋 0 281 317 341 1686M ＋ 0.0 38.3 43.0 14.2 0.0 As 底 筋 0 937 1057 341 506 As / bho 0.00% 0.57% 0.64% 0.21% 0.31% x / ho 0.000 0.083 0.094 0.030 0.000 裂缝宽度 0.000 0.234 0.233 0.110 0.000 实配底筋 0 937 1057 341 506V 42.3 16.5 -12.9 -38.7 -64.5 Asv 14 14 14 14 14 构造配筋 As,min ＝ 430 Asv,min ＝ 14 Dmin ＝φ6 Smax ＝ 200 挠度验算 截面 4 ： f ＝ -24.7 f / Li ＝ 1/211....................................................................... 2 M － -67.1 -14.2 0.0 0.0 0.0 As 面 筋 1686 341 317 281 0 As / bho 1.02% 0.21% 0.19% 0.17% 0.00% x / ho 0.150 0.030 0.000 0.000 0.000 裂缝宽度 0.234 0.110 0.000 0.000 0.000 实配面筋 1686 341 317 281 0M ＋ 0.0 14.2 43.0 38.3 0.0 As 底 筋 506 341 1057 937 0 As / bho 0.31% 0.21% 0.64% 0.57% 0.00% x / ho 0.000 0.030 0.094 0.083 0.000 裂缝宽度 0.000 0.110 0.233 0.234 0.000 实配底筋 506 341 1057 937 0V 64.5 38.7 12.9 -16.5 -42.3 Asv 14 14 14 14 14 构造配筋 As,min ＝ 430 Asv,min ＝ 14 Dmin ＝φ6 Smax ＝ 200 挠度验算 截面 4 ： f ＝ -24.7 f / Li ＝ 1/211三，站台非设备区楼板26．1 基本资料26．1．1 工程名称：大坪站台层26．1．2 结构构件的重要性系数 γo ＝ 1.1 考虑活荷不利组合 考虑受压纵向钢筋26．1．3 混凝土容重 γc ＝ 26kN/m 箍筋间距 Sv ＝ 100mm26．1．4 可变荷载的分项系数 γQ ＝ 1.4 可变荷载的组合值系数 ψc ＝ 0.7 可变荷载的准永久值系数 ψq ＝ 0.626．1．5 C30 混凝土强度： fc ＝ 14.3N/mm ft ＝ 1.43N/mm ftk ＝ 2.01N/mm Ec ＝ 29791N/mm26．1．6 钢筋强度设计值： fy ＝ 300N/mm fy' ＝ 300N/mm fyv ＝ 210N/mm Es ＝ 200000N/mm26．1．7 纵筋合力点至近边距离 as ＝ 35mm 受拉钢筋最小配筋率 ρmin ＝ 0.21%26．2 几何信息最左端支座：铰支 i ———跨号 Li ———第 i 跨跨度（mm ） b ———截面宽度（mm ） h ———截面高度（mm ） bf'———上翼缘高度（mm ） hf'———上翼缘高度（mm ） bf ———下翼缘高度（mm ） hf ———下翼缘高度（mm ）-------------------------------------------------------------------------- i Li 截面 b h bf' hf' bf hf 右节点 -------------------------------------------------------------------------- 1 5200 矩形 1000 200 铰支 2 5200 矩形 1000 200 铰支 --------------------------------------------------------------------------26．3 荷载信息i 、j ———跨号、节点号 P 、P1———单位：kN/m 、kN M —————单位：kN ·M X 、X1———单位：mm26．3．1 跨中荷载------------------------------------------------------------------- i 恒、活荷 荷载类型 P 或 M P1 X X1 ------------------------------------------------------------------- 1 活荷 均布荷载 4.00 1 恒荷 均布荷载 2.00 2 恒荷 均布荷载 2.00 2 活荷 均布荷载 4.00 梁自重 ----------------------------------------------------------- 1 恒荷 均布荷载 5.20 2 恒荷 均布荷载 5.20-------------------------------------------------------------------26．4 计算结果26．4．1 梁内力设计值及配筋V ——剪力（kN ），以绕截面顺时针为正； M ——弯矩（kN ·M ），以下侧受拉为正； As ———纵筋面积（mm ）； Asv ———箍筋面积（mm ）----------------------------------------------------------------------- i I 2 4 6 J ----------------------------------------------------------------------- 1 M － 0.0 0.0 0.0 -7.1 -48.1 As 面筋 0 192 210 169 1189 As / bho 0.00% 0.12% 0.13% 0.10% 0.72% x / ho 0.000 0.000 0.000 0.015 0.106 裂缝宽度 0.000 0.000 0.000 0.036 0.257实配面筋 0 192 210 169 1189M ＋ 0.0 26.4 28.8 7.1 0.0 As 底筋 0 641 700 169 357 As / bho 0.00% 0.39% 0.42% 0.10% 0.22% x / ho 0.000 0.057 0.062 0.015 0.000 裂缝宽度 0.000 0.253 0.248 0.036 0.000实配底筋 0 641 700 169 357V 29.6 11.1 -9.3 -27.8 -46.3 Asv 14 14 14 14 14 构造配筋 As,min ＝ 430 Asv,min ＝ 14 Dmin ＝φ6 Smax ＝ 200挠度验算截面 4 ： f ＝ -23.5 f / Li ＝ 1/222.......................................................................2 M － -48.1 -7.1 0.0 0.0 0.0 As 面筋 1189 169 210 192 0 As / bho 0.72% 0.10% 0.13% 0.12% 0.00% x / ho 0.106 0.015 0.000 0.000 0.000 裂缝宽度 0.257 0.036 0.000 0.000 0.000实配面筋 1189 169 210 192 0M ＋ 0.0 7.1 28.8 26.4 0.0 As 底筋 357 169 700 641 0 As / bho 0.22% 0.10% 0.42% 0.39% 0.00% x / ho 0.000 0.015 0.062 0.057 0.000 裂缝宽度 0.000 0.036 0.248 0.253 0.000实配底筋 357 169 700 641 0V 46.3 27.8 9.3 -11.1 -29.6 Asv 14 14 14 14 14 构造配筋 As,min ＝ 430 Asv,min ＝ 14 Dmin ＝φ6 Smax ＝ 200挠度验算截面 4 ： f ＝ -23.5 f / Li ＝ 1/222。

最新城市地铁车站主体结构模板支架力学演算

最新城市地铁车站主体结构模板支架力学演算

城市地铁车站主体结构模板支架力学演算1.1墙体模板1、模板配置1）、墙体模板均采用（60×150）cm组合钢模板，顶部采用木胶板调节，模板配置高度以结构层高为准。

2）、外墙后背内大竖楞用10× 10cm方木竖向放置，横向间距150cm，大竖楞间布置两排内小竖楞，用10×10cm方木竖向放置，横向间距50cm，外横楞用双排Φ48×3.5mm扣件式钢管横向放置，竖向间距60cm。

2、墙模板验算：1）荷载验算：新浇筑砼对模板侧面压力：混凝土自重（γc）为24 kN/m3，采用导管卸料，浇注速度v=2m/h，浇注入模温度T=22℃；β1=1.2；β2=1.15； t0=200/(T+15)；墙高H＝6.195m；F 1=0.22γc tβ1β2v1/2=0.22×24×200/（22+15）×1.2×1.15×21/2=55.7KN/m2F2=γc H=24×6.195=148.68KN/m2取较小值F1=55.7KN/m2作为计算值，并考虑振动荷载，取F3==4KN/m2总侧压力 F= F1+ F3=59.7KN/m22）强度演算：①选用100×100mm方木作主背楞竖向布置，间距1.5m。

相邻主背楞间用100×100方木作次背楞竖向布置，间距取500mm。

背楞的最大跨度按三跨以上连续梁且只须按低限100×100方木作次背楞竖向布置，间距取500mm进行计算即可。

100×100mm方木次背楞强度验算(按多跨简支梁计算)（1）强度计算q 1=17.7×0.2=3.54KN/m q2=2.5×0.2=0.5KN/mK M1=0.107 KM2=0.121MMAX=0.107×4.04×（0.9）2＋0.121×0.5×（0.9）2=0.356KN.mWN=bh2/6=100×1002／6=166666.7mm3（方木的截面抵抗矩）σ=MMAX/WN=0.356×106/166666.7=2.136N/mm2<11N/mm2（2）抗剪：Kv1=0.607 Kv2=0.62Vmax＝0.607×3.54×0.9＋0.62×0.5×0.9＝2.213KN S＝bh2/8=100×1002/8=125000mm3I＝bh3/12=100×1003/12=8.33×106mm4τ＝Vmax S/Ib= 2.213×103×125000/8.33×106×100＝0.332N/mm2<fv=1.4N/mm2强度满足要求3）挠度计算:ω＝KW1ql4/(150EI)+ KW2ql4/(150EI)＝0.632×4.04×9004/(150×9×103×8.33×106)＋0.967×0.5×9004/(150×9×103×8.33×106)＝0.13＋0.03＝0.16mm<[ω]=900／400= 2.25mm挠度满足要求次背楞满足要求②外钢横楞验算：2Φ48× 3.5mm扣件式钢管的截面特征为：I=2×12.19×104=24.38×104mm4；W=2×5.08×103=10.16×103mm3化为线性均布荷载：=59.7×0.6=35.82KN/mq1抗弯强度验算：M=0.1ql2=0.1×35.82×0.62=1.290KN.mσ=M/ω=1.29×106/10.16×103=127.0N/mm2<fm=215N/mm2满足要求。

龙桥路站围护结构设计说明

龙桥路站围护结构设计说明

围护结构设计说明1 工程概况龙桥路站（原龙桥站）是成都地铁3号线二期工程第七座车站，位于双楠大道与龙桥路交叉路口，与规划15号线、19号线换乘。

本站为地下二层明挖车站，采用11m岛式站台。

有效站台计算长度118m，车站有效站台中心里程（右线）：YDK11+484.000车站起终点里程为：YDK11+089.403 ~YDK11+565.750（ZDK11+092.336～ZDK11+565.750）。

车站东南侧为奥特莱斯商场，与基坑距离约9.66～19.86m；西南侧为规划商业（现状空地），与车站距离较远；北侧为双楠大道，双楠大道车流量较大。

车站西端设双停车线，车站西端头盾构接收，东端头盾构始发。

车站基坑长度476.547m，标准段宽度19.9m，基坑深度约15.03~18.84m。

横跨主体基坑的管线主要有：一根3000X2000雨水箱涵，埋深3.8m，改迁合流至盖挖顶板；2根DN1400雨水管，埋深4.5m，改迁合流至盖挖顶板；一根3000X2000雨水箱涵，埋深2.5m，永久废除。

纵穿主体基坑的管线主要有：一根DN600雨水管，埋深2.2m；一根DN400污水管，埋深2.5m；一根DN219燃气管，埋深0.8m；均临时改迁至基坑两侧。

本站主要结构形式为地下两层单柱双跨框架结构，采用明挖法施工。

本图册的设计范围为：车站主体围护结构及盖挖段顶板。

2 设计依据1)《成都地铁3号线二、三期工程初步设计评审会专家组评审意见》2015.082)《成都地铁3号线二、三期工程龙桥站初步设计修编》2015.083)《成都地铁3号线二、三期工程技术要求》2015.034)《成都地铁3号线二、三期工程施工图设计文件组成与内容》（试行稿）2015.115)《成都地铁3号线二、三期工程施工图设计文件编制统一规定》（试行稿）2015.116)《成都地铁3号线二、三期工程施工图设计线路开放资料》（第一版）2015.117)《成都地铁3号线二、三期工程龙桥路站详细勘察阶段岩土工程勘察报告》2015.128) 成都地铁3号线二、三期工程工作联系单及会议纪要9) 业主、总体组及其它相关部门提供的基础资料10) 主要采用的国家和地方规范：《地铁设计规范》（GB 50157-2013）《建筑结构荷载规范》（GB 50009-2012）《建筑地基基础设计规范》（GB 50007-2011）《混凝土结构设计规范》（GB 50010-2010）《钢结构设计规范》（GB 50017-2003）《建筑基坑支护技术规程》（JGJ120-2012）《建筑桩基技术规范》（JGJ 94-2008）《成都地区建筑地基基础设计规范》（DB51/T5026-2001）《成都地区基坑工程安全技术规范》（DB51/T5072-2011）《混凝土结构耐久性设计规范》（GB/T 50476-2008）《建筑抗震设计规范》（GB 50011-2010）《铁路工程抗震设计规范》（GB50111-2006）（2009年版）《盾构可切削混凝土配筋技术规程》（CJJ/T 192-2012）《钢筋机械连接技术规程》（JGJ107-2010）《建筑与市政降水工程技术规范》（JGJ/T111-98）《建筑基坑工程监测技术规范》（GB50497-2009）《城市轨道交通工程监测技术规范》（GB50911-2013）《城市轨道交通结构抗震设计规范》（GB50909-2014）《混凝土结构工程施工质量验收规范》（GB50204-2015）《钢筋焊接及验收规程》（JGJ 18-2012）《地下防水工程质量验收规范》（GB50208-2011）《人民防空工程设计规范》（GB50225-2005）《轨道交通工程人民防空设计规范》（RFJ02-2009）国家和成都地区其他相关规范、规程3 工程地质及水文地质3.1地形地貌成都地铁3号线二期工程龙桥站位于岷江水系II级阶之上，为侵蚀～堆积地貌，地形开阔、平坦，地面高程约485～506m，地势总体呈南高北低，局部呈微波状起伏。

地铁车站结构计算

地铁车站结构计算
离心力作用于轨顶以上车辆重心处。 列车制动力或牵引力应按列车竖向静活载的15％计算，
当与离心力同时计算时，可按竖向静活载10％计算。
（6）其它荷载
地表施工机具荷载，一般取20kPa； 车站上部有建筑物时，应计入其荷载； 人群荷载：站台、楼板和楼梯标准值值为4kN/m2。
4.3荷载组合
结构计算荷载应根据上述三类荷载同时存在的可能性进行最不 利组合。
有效容重
水位以下采用饱和容重，不计 静水压力
静水压力
地下水位的确定
圆形结构按最低水位计算。 矩形结构按最高水位计算。
水土分算
天然土容重 饱和容重
水土合算
4.2荷载计算方法
Байду номын сангаас
（3）地面车辆荷载计算方法
竖向压力
地面车辆荷载可按下述方法简化为匀布荷载：
单个轮压力传递的竖向压力：

p0Z

0 p0
4.6结构静力验算
（1）基本组合构件强度计算； （2）短期效应组合构件裂缝宽度验算； （3）短期效应组合构件变形计算； （4）地震荷载作用下构件强度验算； （5）人防荷载作用下构件强度验算； （6）构件抗浮稳定验算。
抗浮阻力=结构自重+覆土重量+地下墙可用的抗浮摩阻力
地铁车站抗震烈度为7度，设防分类为乙级，按8度 采取相应抗震构造措施，抗震等级定为二级，以提高 结构和接头处的整体抗震能力。
（4）地震荷载计算方法
地铁结构采用实用计算方法，即静力法(地震系数法)或拟静力 法(地层位移法)。松软地层中的重要地铁车站进行地震响应分 析和动力模型试验。
静力法或拟静力法：将随时间变形的地震力或地层位移用等代 的静地震荷载或静地层位移代替，然后再用静力计算模型分析 地震荷载或强迫地层位移作用下的结构内力，其量值略大于动 力响应分析值。

地铁主体结构施工组织设计

地铁主体结构施工组织设计

成都市武侯立交车站主体结构施工工程施工组织设计建议书王保书2016年4月9日目录第一章工程概况第二章施工准备第三章施工工艺第四章质量控制措施第五章安全保证措施第六章工期保证措施第七章文明施工措施第八章雨季施工措施第九章人员、机械、材料配备附表第一章、工程概况本项目为成都市地铁3号线二三期工程6标段武侯立交站主体结构工程。

是成都地铁3号线二期工程的第10个车站，位于武侯大道顺江段与聚龙路交叉口，沿武侯大道顺江段，跨聚龙路设置，呈西南、东北向布置。

武侯大道为双向8车道，车流量很大。

施工人员交通安全影响较重。

本站范围内地下管线、自来水管、污水管、雨水管、天然气管、高压线电力、通信电缆、光纤、交警信号线等地下管线较多，施工涉及到的相关管线不可避免。

武侯立交站有效站台中心里程为右DK16+834.000，设计起点里程右DK16+714.000，终点里程右DK16+911.000。

车站总长度197.00m，站台中心里程覆土厚度约3.0m，标准段间距14m，标准段宽度为19.7m，车站主体基坑开挖深度约17.48m。

该车站结构形式为单柱双跨地下二层现浇框架结构，有效站台宽度11.0m。

本车站采用纵向左半幅（永久顶板）盖挖法施工，车站中央采用两排钢管柱支撑，路面铺盖系统兼做车站永久盖板。

1、施工工期施工计划工期:主体结构计划开工日期：2016 年5 月9日主体结构计划完工日期：2017 年3 月22日出入口及风停附属结构计划开工日期:2017 年4 月18日出入口及风停附属结构计划完工日期:2017 年9 月6日实际工期以签订合同时为准。

2、安全目标无伤亡事故，无重大安全事故，创成都市安全、文明工地。

3、编制依据《招标文件》《施工图纸》《成都地铁3号线工程技术要求》《城市轨道交通技术规范》《成都市地方有关城市管理规定》《建设安全管理条例》《成都市安全文明施工规定》《建筑施工安全检查标准》（JGJ59-2011)《建筑机械使用安全技术规范》(JGJ46-2005)其它有关现行技术标准、规范、规程第二章、施工准备1、场地准备1.1做好临时驻地的安排工作，做好水、电、路、施工场地的三通一平准备工作。

地铁主体结构施工组织设计

地铁主体结构施工组织设计

成都市武侯立交车站主体结构施工工程施工组织设计建议书王保书2016年4月9日目录第一章工程概况第二章施工准备第三章施工工艺第四章质量控制措施第五章安全保证措施第六章工期保证措施第七章文明施工措施第八章雨季施工措施第九章人员、机械、材料配备附表第一章、工程概况本项目为成都市地铁 3 号线二三期工程 6 标段武侯立交站主体结构工程。

是成都地铁3 号线二期工程的第10 个车站，位于武侯大道顺江段与聚龙路交叉口，沿武侯大道顺江段，跨聚龙路设置，呈西南、东北向布置。

武侯大道为双向8 车道，车流量很大。

施工人员交通安全影响较重。

本站范围内地下管线、自来水管、污水管、雨水管、天然气管、高压线电力、通信电缆、光纤、交警信号线等地下管线较多，施工涉及到的相关管线不可避免。

武侯立交站有效站台中心里程为右DK16+834.000 ，设计起点里程右DK16+714.000，终点里程右DK16+911.000。

车站总长度197.00m，站台中心里程覆土厚度约 3.0m，标准段间距14m，标准段宽度为19.7m，车站主体基坑开挖深度约17.48m。

该车站结构形式为单柱双跨地下二层现浇框架结构，有效站台宽度11.0m。

本车站采用纵向左半幅（永久顶板）盖挖法施工，车站中央采用两排钢管柱支撑，路面铺盖系统兼做车站永久盖板。

1、施工工期施工计划工期:主体结构计划开工日期：2016 年 5 月9 日主体结构计划完工日期：2017 年 3 月22 日出入口及风停附属结构计划开工日期: 2017 年 4 月18 日出入口及风停附属结构计划完工日期: 2017 年9 月 6 日实际工期以签订合同时为准。

2、安全目标无伤亡事故，无重大安全事故，创成都市安全、文明工地。

3、编制依据《招标文件》《施工图纸》《成都地铁 3 号线工程技术要求》《城市轨道交通技术规范》《成都市地方有关城市管理规定》《建设安全管理条例》《成都市安全文明施工规定》《建筑施工安全检查标准》（JGJ59-2011)《建筑机械使用安全技术规范》(JGJ46-2005)其它有关现行技术标准、规范、规程第二章、施工准备1、场地准备17.49 做好临时驻地的安排工作，做好水、电、路、施工场地的三通一平准备工作。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

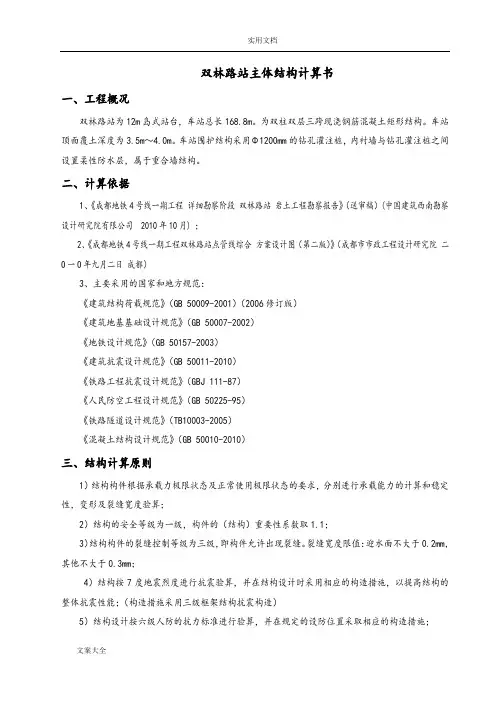

双林路站主体结构计算书一、工程概况双林路站为12m岛式站台，车站总长168.8m。

为双柱双层三跨现浇钢筋混凝土矩形结构。

车站顶面覆土深度为3.5m～4.0m。

车站围护结构采用Φ1200mm的钻孔灌注桩，内衬墙与钻孔灌注桩之间设置柔性防水层，属于重合墙结构。

二、计算依据1、《成都地铁4号线一期工程详细勘察阶段双林路站岩土工程勘察报告》（送审稿）(中国建筑西南勘察设计研究院有限公司2010年10月)；2、《成都地铁4号线一期工程双林路站点管线综合方案设计图（第二版）》（成都市市政工程设计研究院二O一O年九月二日成都）3、主要采用的国家和地方规范：《建筑结构荷载规范》（GB50009-2001）（2006修订版）《建筑地基基础设计规范》（GB50007-2002）《地铁设计规范》（GB50157-2003）《建筑抗震设计规范》（GB50011-2010）《铁路工程抗震设计规范》（GBJ111-87）《人民防空工程设计规范》（GB50225-95）《铁路隧道设计规范》（TB10003-2005）《混凝土结构设计规范》（GB50010-2010）三、结构计算原则1）结构构件根据承载力极限状态及正常使用极限状态的要求，分别进行承载能力的计算和稳定性，变形及裂缝宽度验算；2）结构的安全等级为一级，构件的（结构）重要性系数取1.1；3）结构构件的裂缝控制等级为三级，即构件允许出现裂缝。

裂缝宽度限值：迎水面不大于0.2mm，其他不大于0.3mm；4）结构按7度地震烈度进行抗震验算，并在结构设计时采用相应的构造措施，以提高结构的整体抗震性能；（构造措施采用三级框架结构抗震构造）5）结构设计按六级人防的抗力标准进行验算，并在规定的设防位置采取相应的构造措施；6）结构抗浮验算按最不利情况采用，当不考虑侧壁摩阻力时，其抗浮安全系数应大于1.05；（考虑侧壁摩阻力时，其抗浮安全系数应大于1.2）7）结构构件的设计应按承载力极限状态和正常使用极限状态分别进行荷载效应组合，并取各自的最不利组合进行设计；8）结构设计应符合结构的实际工作（受力）条件，并反映结构与周围地层的相互作用。

四、计算模型因车站主体是一个狭长的建筑物，纵向很长，横向相对尺寸较小。

主体计算取延米结构，作为平面应变问题来近似处理，考虑地层与结构的共同作用，采用荷载－结构模型平面杆系有限元单元法。

计算模型为支承在弹性地基上对称的平面框架结构，框架结构底板下用土弹簧模拟土体抗力，车站结构考虑水平及竖向荷载。

按荷载情况、施工方法，模拟开挖、回筑和使用阶段不同的受力状况，按最不利内力进行计算。

中柱根据等效EA原则换算墙厚。

本站围护桩与主体结构之间设置柔性防水层，按重合墙考虑，即围护结构与内衬墙之间只传递径向压力而不传递切向剪力，SAP计算时，采用二力杆单元来模拟围护桩与内衬墙的这种作用。

车站断面的计算模型如图2-1-1所示。

图2-1-1车站断面计算模型五、荷载组合与分项系数5.1、荷载分类5.2、荷载组合根据《建筑结构荷载规范》（GB50009-2001）（2006修订版）、《建筑抗震设计规范》（GB50011-2010）、《人民防空地下室设计规范》（GB50038-94）和《地铁设计规范》（GB50157-2003）的规定，按结构在施工阶段和使用阶段可能出现的最不利情况进行荷载组合,由于本站属于盾构过站，根据工期情况，盾构过站时顶板施工荷载及自重直接作用于中板上，计算中考虑施工荷载。

各种荷载组合及分项系数见下表2-3-1。

荷载组合表表2-3-1注：结构重要性系数1.1。

施工阶段重要性系数取0.9.六车站结构断面计算6.1结构主要尺寸断面1—车站标准横断面断面2—西端头横断面断面3—东端头横断面6.2断面1标准段断面计算6.2.1计算的钻孔资料计算采用钻孔M4Z3-SLL-013。

相应土层的地质参数如下：6.2.2计算过程设计中考虑地震和人防等荷载偶然组合，并按照承载力极限状态和正常使用极限状态两种工况验算结构在施工阶段和使用阶段的结构受力。

根据以往的设计计算经验，对于设防烈度为7度的地下车站，地震荷载不起控制作用；对于按6级人防设防的地下车站，人防荷载不控制作用，控制配筋设计的是施工阶段的强度和运营阶段的裂缝。

本站为盾构过站，补充计算中板完全承担顶板施工荷载的工况。

1、车站标准段为双层三跨框架结构，结构顶板最大覆土取3.5m，结构使用期间的地下水位取4.5m，附加荷载根据车站两边实际情况取值。

2、荷载计算顶板上土荷载及超载标准值：FRCST=20×3.5＝70kN/m2；中板人群及设备荷载：FMS＝8kN/m2；人防荷载：顶板70kN/m2；底板60kN/m2；侧墙30kN/m2；底板水压力：FBS＝10×（17.03-4.5）＝125.3kN/m2；侧墙上部水压力：FCQS＝0kN/m2；底板水压力：FCQX＝10×（17.03-4.5）＝125.3kN/m2；桩承受土压力：FCT1＝0.5×70＝35kN/m2；FCT2＝0.4×（170.3+45）＝86.1kN/m2；中板板面承受顶板传来的施工荷载：25kN/m23、构件厚度分别为：顶板0.8m，中板0.4m，底板0.8m，侧墙0.6m，柱子0.8×0.8m（等刚度转化为墙为0.36m），桩径1.2m@2.2m（等刚度转化为墙为0.82m）。

4、荷载信息录入完成后，通过对模型附截面及荷载后，进行程序计算，计算所得内力图如下。

准永久组合弯矩图（kN.m)承载力极限状态弯矩图（kN)承载力极限状态剪力图（kN)承载力极限状态轴力图（kN)人防荷载状态弯矩图（kN)中板承担顶板施工荷载时基本组合下弯矩图中板承担顶板施工荷载时准永久组合下弯矩图中板承担顶板施工荷载时基本组合下剪力图中板承担顶板施工荷载时基本组合下轴力图6.2.3计算结果及配筋分别取各个构件的不同工况的内力包络进行配筋计算，表中弯矩值为正常使用极限状态的弯矩值，剪力及轴力均为承载能力极限状态的内力值，内力表及根据《混凝土结构设计规范》（GB50010-2010）进行的配筋计算结果见下表。

内力表及配筋注：1、表中配筋按照裂缝控制；2、底板与侧墙外侧钢筋互相伸入参与对方受力。

2、中板的弯矩、剪力、轴力设计值及标准值为施工阶段组合控制值6.3断面2西端盾构井横断面计算6.3.1计算的钻孔资料计算采用钻孔M4Z3-SLL-003。

相应土层的地质参数如下：6.3.2计算过程设计中考虑地震和人防等荷载偶然组合，并按照承载力极限状态和正常使用极限状态两种工况验算结构在施工阶段和使用阶段的结构受力。

根据以往的设计计算经验，对于设防烈度为7度的地下车站，地震荷载不起控制作用；对于按6级人防设防的地下车站，人防荷载不控制作用，控制配筋设计的是施工阶段的强度和运营阶段的裂缝。

1、车站西端为双层三跨框架结构与4号出入口共用一道侧墙，主体与1号风道间未设变形缝，顶板最大覆土取3.5m，结构使用期间的地下水位取4.5m，附加荷载根据车站两边实际情况取值。

2、荷载计算顶板上土荷载及超载标准值：FRCST=20×3.5＝70kN/m2；中板人群及设备荷载：FMS＝8kN/m2；人防荷载：顶板70kN/m2；底板60kN/m2；侧墙30kN/m2；底板水压力：FBS＝10×（17.34-4.5）＝128.4kN/m2；侧墙上部水压力：FCQS＝0kN/m2；底板水压力：FCQX＝10×（17.34-4.5）＝128.4kN/m2；中板处侧墙水压力：10×（9.15-4.5）＝46.5kN/m2；桩承受土压力：FCT1＝0.5×70＝35kN/m2；FCT2＝0.4×（173.4+45）＝87.36kN/m2；FCT2＝0.4×（91.5+45）＝55kN/m2；板板面承受顶板传来的施工荷载：30kN/m23、构件厚度分别为：顶板0.8m，中板0.4m，底板0.8m，侧墙0.7m，柱子0.8×0.8m（等刚度转化为墙为0.36m），桩径1.2m@2.0m（等刚度转化为墙为0.85m），4号出入口与主体共用侧墙处顶、底板厚0.8m、0.7m，侧墙厚0.6m，1号风道顶、底板厚0.8m、0.7m，侧墙厚0.6m。

4、荷载信息录入完成后，通过对模型附截面及荷载后，进行程序计算，计算所得内力图如下。

准永久组合弯矩图（kN.m)承载力极限状态弯矩图（kN)承载力极限状态剪力图（kN)承载力极限状态轴力图（kN)人防荷载状态弯矩图（kN)6.3.3计算结果及配筋分别取各个构件的不同工况的内力包络进行配筋计算，表中弯矩值为正常使用极限状态的弯矩值，剪力及轴力均为承载能力极限状态的内力值，内力表及根据《混凝土结构设计规范》（GB50010-2010）进行的配筋计算结果见下表。

内力表及配筋注：1、表中配筋按照裂缝控制；2、中板的弯矩、剪力、轴力设计值及标准值为施工阶段组合控制值6.4断面3东端盾构井段断面计算6.4.1计算的钻孔资料计算采用钻孔M4Z3-SLL-013。

相应土层的地质参数如下：6.4.2计算过程设计中考虑地震和人防等荷载偶然组合，并按照承载力极限状态和正常使用极限状态两种工况验算结构在施工阶段和使用阶段的结构受力。

根据以往的设计计算经验，对于设防烈度为7度的地下车站，地震荷载不起控制作用；对于按6级人防设防的地下车站，人防荷载不控制作用，控制配筋设计的是施工阶段的强度和运营阶段的裂缝。

本站为盾构过站，补充计算中板完全承担顶板施工荷载的工况。

1、车站东端盾构井段为双层三跨框架结构，结构顶板最大覆土取3.5m，结构使用期间的地下水位取4.5m，附加荷载根据车站两边实际情况取值。

2、荷载计算顶板上土荷载及超载标准值：FRCST=20×3.5＝70kN/m2；中板人群及设备荷载：FMS＝8kN/m2；人防荷载：顶板70kN/m2；底板60kN/m2；侧墙30kN/m2；底板水压力：FBS＝10×（17.34-4.5）＝128.4kN/m2；侧墙上部水压力：FCQS＝0kN/m2；底板水压力：FCQX＝10×（17.34-4.5）＝128.4kN/m2；中板处侧墙水压力：10×（9.15-4.5）＝46.5kN/m2；桩承受土压力：FCT1＝0.5×70＝35kN/m2；FCT2＝0.4×（173.4+45）＝87.36kN/m2；FCT2＝0.4×（91.5+45）＝55kN/m2；中板板面承受顶板传来的施工荷载：30kN/m23、构件厚度分别为：顶板0.8m，中板0.4m，底板0.8m，侧墙0.6m，柱子0.8×0.8m（等刚度转化为墙为0.36m），桩径1.2m@2.2m（等刚度转化为墙为0.82m）。
