电力系统自动化习题及答案一、选择题1. 电力系统自动化的定义是什么？A. 通过计算机和通信技术实现电力系统的自动化控制和管理。
B. 通过机械装置实现电力系统的自动化控制和管理。
C. 通过人工操作实现电力系统的自动化控制和管理。
D. 通过电力设备的自动化控制实现电力系统的自动化控制和管理。
答案：A2. 以下哪项不是电力系统自动化的主要目标？A. 提高电力系统的可靠性和稳定性。
B. 提高电力系统的经济性和效率。
C. 提高电力系统的环境友好性。
D. 提高电力系统的安全性和安全性。
答案：C3. 电力系统自动化中的SCADA系统是指什么？A. 电力系统的监控与数据采集系统。
B. 电力系统的保护与自动化控制系统。
C. 电力系统的通信与网络系统。
D. 电力系统的计算与优化系统。
答案：A4. 以下哪项不是电力系统自动化的基本组成部分？A. 监测与测量系统。
B. 控制与保护系统。
C. 通信与网络系统。
D. 发电与输电系统。
答案：D5. 电力系统自动化中的EMS系统是指什么？A. 电力系统的监控与数据采集系统。
B. 电力系统的保护与自动化控制系统。
C. 电力系统的通信与网络系统。
D. 电力系统的计算与优化系统。
答案：D二、填空题1. 电力系统自动化中，通信与网络系统中常用的通信协议有______和______。
答案：Modbus，DNP32. 电力系统自动化中，保护与自动化控制系统中常用的保护装置有______和______。
答案：差动保护装置，过电流保护装置3. 电力系统自动化中，监测与测量系统中常用的测量设备有______和______。
答案：电能表，电压互感器4. 电力系统自动化中，发电与输电系统中常用的设备有______和______。
答案：发电机组，变电站5. 电力系统自动化中，计算与优化系统中常用的计算方法有______和______。
答案：潮流计算，优化调度三、问答题1. 请简要介绍电力系统自动化的发展历程。

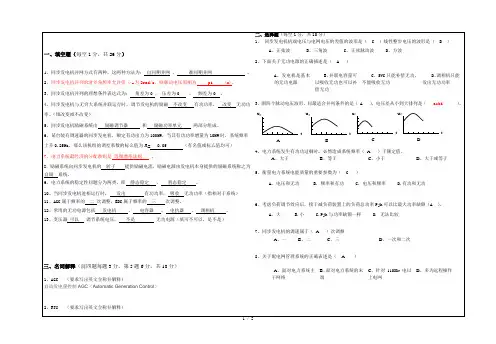

电力系统自动化期末考试卷一、填空题（每空1分，共26分）1、同步发电机并网方式有两种，这两种方法为：自同期并网、准同期并网。
2、同步发电机并列的滑差角频率允许值ωsy为2rad/s，则脉动电压周期为 pi (s)。
3、同步发电机并列的理想条件表达式为：角差为0 、压差为0 、频差为0 。
4、同步发电机与无穷大系统并联运行时，调节发电机的励磁不改变有功功率，改变无功功率。
（填改变或不改变）5、同步发电机励磁系统由励磁调节器和励磁功率单元两部分组成。
6、某台装有调速器的同步发电机，额定有功出力为100MW，当其有功功率增量为10MW时，系统频率上升0.25Hz，那么该机组的调差系数的标么值为R*= 0.05 （有名值或标厶值均可）7、电力系统最经济的分配准则是等微增率法则。
8、励磁系统向同步发电机的转子提供励磁电流，励磁电源由发电机本身提供的励磁系统称之为自励系统。
9、电力系统的稳定性问题分为两类，即静态稳定、暂态稳定。
10、当同步发电机进相运行时，发出有功功率，吸收无功功率（指相对于系统）11、AGC属于频率的二次调整，EDC属于频率的三次调整。
12、常用的无功电源包括发电机、电容器、电抗器、调相机。
13、变压器可以调节系统电压，不是无功电源（填可不可以，是不是）三、名词解释（前四题每题3分，第5题6分，共18分）1、AGC （要求写出英文全称并解释）自动发电量控制AGC（Automatic Generation Control）2、RTU （要求写出英文全称并解释）二、选择题（每空1分，共10分）1、同步发电机机端电压与电网电压的差值的波形是（ C ）线性整步电压的波形是（ B ）A、正弦波B、三角波C、正弦脉动波D、方波2、下面关于无功电源的正确描述是（ A ）A、发电机是基本的无功电源B、并联电容量可以吸收无功也可以补偿无功C、SVC只能补偿无功，不能吸收无功D、调相机只能发出无功功率3、图四个脉动电压波形，问最适合并列条件的是（ A），电压差从小到大排列是（ acbd ）。
电力系统自动化习题及答案一、选择题1. 电力系统自动化的主要目标是：A. 提高电力系统的稳定性和可靠性B. 提高电力系统的经济性和效率C. 提高电力系统的安全性和环保性D. 提高电力系统的可持续发展能力答案：A2. 以下哪个不是电力系统自动化的关键技术？A. 远动技术B. 通信技术C. 控制技术D. 风能技术答案：D3. 电力系统自动化中，以下哪个是实时监测和控制电力系统的核心设备？A. 变电站B. 发电厂C. 输电线路D. 自动化装置答案：D4. 以下哪个是电力系统自动化中常用的通信协议？A. TCP/IPB. USBC. RS-232D. Modbus答案：D5. 电力系统自动化中，以下哪个是用于测量电力系统参数的设备？A. 保护装置B. 自动化装置C. 通信装置D. 测量装置答案：D二、填空题1. 电力系统自动化中，SCADA系统的英文全称是__________。
答案：Supervisory Control And Data Acquisition2. 电力系统自动化中，远动技术主要用于实现对__________的远程操作和控制。
答案：电力设备3. 电力系统自动化中，保护装置的主要作用是保护电力设备的__________和__________。
答案：安全性，可靠性4. 电力系统自动化中，自动化装置通常由__________和__________两部分组成。
答案：硬件，软件5. 电力系统自动化中，通信技术的主要作用是实现各个设备之间的__________和__________。
答案：数据传输，信息交换三、简答题1. 请简要介绍电力系统自动化的主要目标和意义。
答：电力系统自动化的主要目标是提高电力系统的稳定性和可靠性，以及提高电力系统的经济性和效率。
通过引入自动化技术，可以实现对电力设备的远程监测、控制和管理，提高电力系统的运行效率和安全性。
同时，电力系统自动化还可以提高电力系统的可持续发展能力，促进电力系统的智能化和数字化发展。

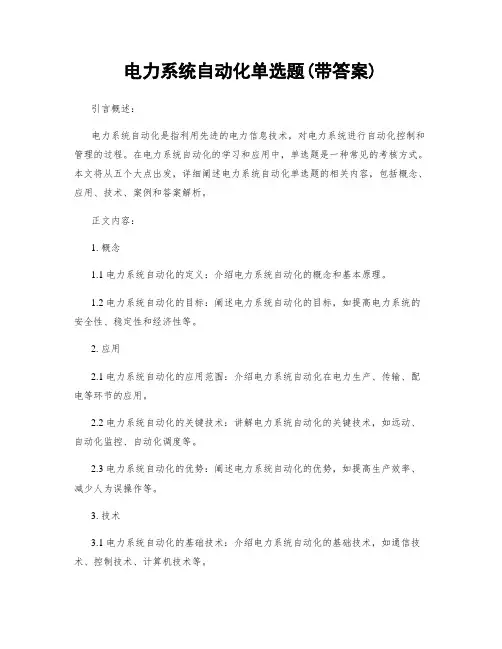

电力系统自动化单选题(带答案)引言概述：电力系统自动化是指利用先进的电力信息技术，对电力系统进行自动化控制和管理的过程。
在电力系统自动化的学习和应用中，单选题是一种常见的考核方式。
本文将从五个大点出发，详细阐述电力系统自动化单选题的相关内容，包括概念、应用、技术、案例和答案解析。
正文内容：1. 概念1.1 电力系统自动化的定义：介绍电力系统自动化的概念和基本原理。
1.2 电力系统自动化的目标：阐述电力系统自动化的目标，如提高电力系统的安全性、稳定性和经济性等。
2. 应用2.1 电力系统自动化的应用范围：介绍电力系统自动化在电力生产、传输、配电等环节的应用。
2.2 电力系统自动化的关键技术：讲解电力系统自动化的关键技术，如远动、自动化监控、自动化调度等。
2.3 电力系统自动化的优势：阐述电力系统自动化的优势，如提高生产效率、减少人为误操作等。
3. 技术3.1 电力系统自动化的基础技术：介绍电力系统自动化的基础技术，如通信技术、控制技术、计算机技术等。
3.2 电力系统自动化的发展趋势：讲解电力系统自动化的发展趋势，如智能化、网络化、数字化等。
3.3 电力系统自动化的挑战：分析电力系统自动化面临的挑战，如系统安全性、信息安全性、技术更新等。
4. 案例4.1 电力系统自动化在输电路线中的应用案例：介绍电力系统自动化在输电路线中的应用案例，如故障检测、故障定位等。
4.2 电力系统自动化在变电站中的应用案例：讲解电力系统自动化在变电站中的应用案例，如自动化监控、设备保护等。
5. 答案解析5.1 单选题的解题技巧：介绍解答电力系统自动化单选题的普通技巧，如审题、排除法等。
5.2 单选题的常见考点：列举电力系统自动化单选题中常见的考点，如基本概念、关键技术等。
5.3 单选题的答案解析：提供几道典型的电力系统自动化单选题，并给出详细的答案解析。
总结：综上所述，电力系统自动化单选题是电力系统自动化学习和应用中的一种常见考核方式。

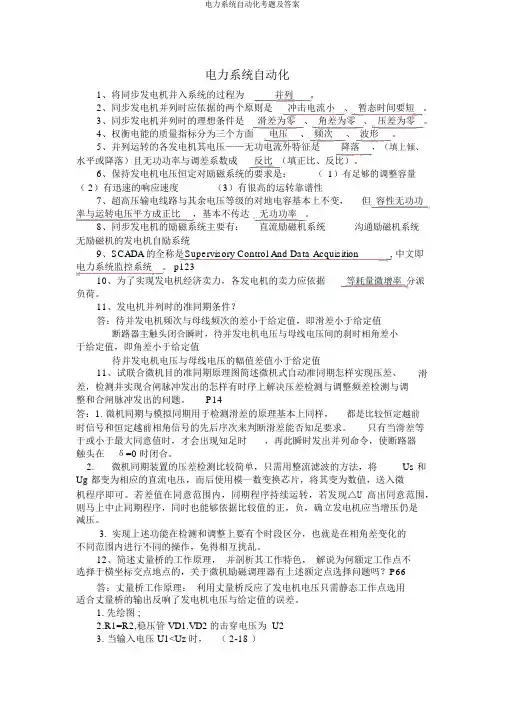

电力系统自动化1、将同步发电机并入系统的过程为并列。
2、同步发电机并列时应依据的两个原则是冲击电流小、暂态时间要短。
3、同步发电机并列时的理想条件是滑差为零、角差为零、压差为零。
4、权衡电能的质量指标分为三个方面电压、频次、波形。
5、并列运转的各发电机其电压——无功电流外特征是降落，（填上倾、水平或降落）且无功功率与调差系数成反比（填正比、反比）。
6、保持发电机电压恒定对励磁系统的要求是：（1）有足够的调整容量（ 2）有迅速的响应速度（3）有很高的运转靠谱性7、超高压输电线路与其余电压等级的对地电容基本上不变，但容性无功功率与运转电压平方成正比，基本不传达无功功率。
8、同步发电机的励磁系统主要有：直流励磁机系统沟通励磁机系统无励磁机的发电机自励系统9、SCADA的全称是S upervisory Control And Data Acquisition, 中文即电力系统监控系统。
p12310、为了实现发电机经济卖力，各发电机的卖力应依据等耗量微增率分派负荷。
11、发电机并列时的准同期条件？答：待并发电机频次与母线频次的差小于给定值，即滑差小于给定值断路器主触头闭合瞬时，待并发电机电压与母线电压间的刹时相角差小于给定值，即角差小于给定值待并发电机电压与母线电压的幅值差值小于给定值11、试联合微机目的准同期原理图简述微机式自动准同期怎样实现压差、滑差，检测并实现合闸脉冲发出的怎样有时序上解决压差检测与调整频差检测与调整和合闸脉冲发出的问题。
P14答：1. 微机同期与模拟同期用于检测滑差的原理基本上同样，都是比较恒定越前时信号和恒定越前相角信号的先后序次来判断滑差能否知足要求。
只有当滑差等于或小于最大同意值时，才会出现知足时，再此瞬时发出并列命令，使断路器触头在δ=0 时闭合。
2.微机同期装置的压差检测比较简单，只需用整流滤波的方法，将Us 和Ug 都变为相应的直流电压，而后使用模一数变换芯片，将其变为数值，送入微机程序即可。

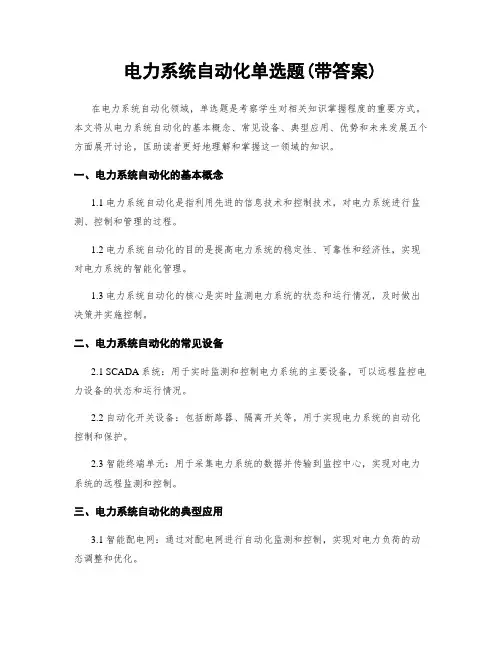

电力系统自动化单选题(带答案)在电力系统自动化领域，单选题是考察学生对相关知识掌握程度的重要方式。
本文将从电力系统自动化的基本概念、常见设备、典型应用、优势和未来发展五个方面展开讨论，匡助读者更好地理解和掌握这一领域的知识。
一、电力系统自动化的基本概念1.1 电力系统自动化是指利用先进的信息技术和控制技术，对电力系统进行监测、控制和管理的过程。
1.2 电力系统自动化的目的是提高电力系统的稳定性、可靠性和经济性，实现对电力系统的智能化管理。
1.3 电力系统自动化的核心是实时监测电力系统的状态和运行情况，及时做出决策并实施控制。
二、电力系统自动化的常见设备2.1 SCADA系统：用于实时监测和控制电力系统的主要设备，可以远程监控电力设备的状态和运行情况。
2.2 自动化开关设备：包括断路器、隔离开关等，用于实现电力系统的自动化控制和保护。
2.3 智能终端单元：用于采集电力系统的数据并传输到监控中心，实现对电力系统的远程监测和控制。
三、电力系统自动化的典型应用3.1 智能配电网：通过对配电网进行自动化监测和控制，实现对电力负荷的动态调整和优化。
3.2 智能变电站：利用先进的自动化设备和控制系统，提高变电站的运行效率和可靠性。
3.3 智能电网调度：通过对电网的实时监测和优化调度，提高电网的运行效率和供电质量。
四、电力系统自动化的优势4.1 提高电力系统的稳定性和可靠性，减少停电事故的发生。
4.2 降低电力系统的运行成本，提高电力系统的经济性和竞争力。
4.3 提高电力系统的运行效率，实现对电力系统的智能化管理和优化调度。
五、电力系统自动化的未来发展5.1 发展智能电网技术，实现对电力系统的全面智能化管理和控制。
5.2 推广新能源技术，实现对可再生能源的有效利用和集成。
5.3 加强对电力系统自动化技术的研发和创新，推动电力系统自动化向更高水平发展。
总结：电力系统自动化是电力行业的重要发展方向，通过对电力系统的自动化监测和控制，可以提高电力系统的稳定性、可靠性和经济性，推动电力行业向智能化和可持续发展方向发展。

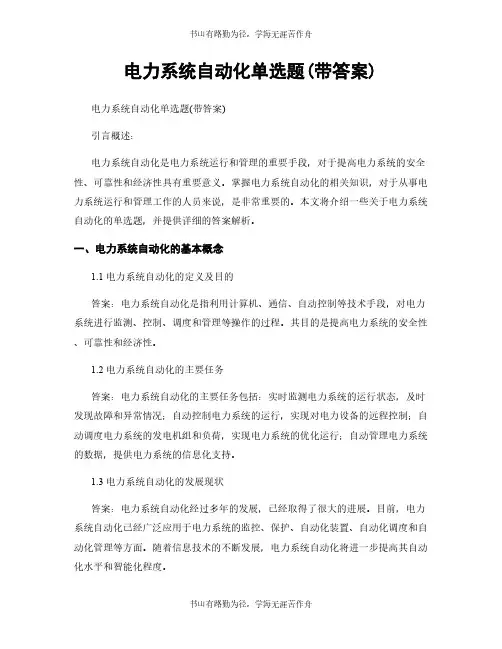

电力系统自动化单选题(带答案)电力系统自动化单选题(带答案)引言概述：电力系统自动化是电力系统运行和管理的重要手段，对于提高电力系统的安全性、可靠性和经济性具有重要意义。
掌握电力系统自动化的相关知识，对于从事电力系统运行和管理工作的人员来说，是非常重要的。
本文将介绍一些关于电力系统自动化的单选题，并提供详细的答案解析。
一、电力系统自动化的基本概念1.1 电力系统自动化的定义及目的答案：电力系统自动化是指利用计算机、通信、自动控制等技术手段，对电力系统进行监测、控制、调度和管理等操作的过程。
其目的是提高电力系统的安全性、可靠性和经济性。
1.2 电力系统自动化的主要任务答案：电力系统自动化的主要任务包括：实时监测电力系统的运行状态，及时发现故障和异常情况；自动控制电力系统的运行，实现对电力设备的远程控制；自动调度电力系统的发电机组和负荷，实现电力系统的优化运行；自动管理电力系统的数据，提供电力系统的信息化支持。
1.3 电力系统自动化的发展现状答案：电力系统自动化经过多年的发展，已经取得了很大的进展。
目前，电力系统自动化已经广泛应用于电力系统的监控、保护、自动化装置、自动化调度和自动化管理等方面。
随着信息技术的不断发展，电力系统自动化将进一步提高其自动化水平和智能化程度。
二、电力系统自动化的基本原理2.1 电力系统自动化的信息采集原理答案：电力系统自动化的信息采集主要通过传感器、测量仪表和通信设备等实现。
传感器和测量仪表用于采集电力系统的各种运行参数，如电压、电流、功率等；通信设备用于将采集到的信息传输给监控中心或控制中心。
2.2 电力系统自动化的控制原理答案：电力系统自动化的控制主要通过自动化装置和控制器实现。
自动化装置用于接收来自监控中心或控制中心的指令，并对电力设备进行远程控制；控制器用于对电力系统进行自动调节和控制，实现电力系统的稳定运行。
2.3 电力系统自动化的调度原理答案：电力系统自动化的调度主要通过调度中心的指令实现。
远方数据终端REMOTE TERMINAL UNIT3、SCADA (要求写出英文全称并解释)SCADA(Supervisory Control And Data Acquisition)数据采集与监视控制系统4、FA （要求写出英文全称并解释）智能分布式馈线自动化（FA）5、配电图资地理信息系统（AM/FM/GIS）（要求写出英文全称并解释）AM/FM自动绘图与设备管理GIS地理信息系统四、问答题（共16分）1、分区调频中，以两个区域为例，如何判断负荷的改变发生在哪个区域。
（4分）5、以单机无穷大系统为例作图说明电力系统暂态稳定分析的等面积定则，并解释励磁系统是如何提高电力系统暂态稳定性的（5分）2、四遥指的是什么？（4分）遥测(遥测信息)：远程测量。
采集并传送运行参数，包括各种电气量（线路上的电压、电流、功率等量值）和负荷潮流等。
遥信(遥信信息)：远程信号。
采集并传送各种保护和开关量信息。
遥控(遥控信息)：远程控制。
接受并执行遥控命令，主要是分合闸，对远程的一些开关控制设备进行远程控制。
遥调(遥调信息)：远程调节。
接受并执行遥调命令，对远程的控制量设备进行远程调试，如调节发电机输出功率。
2、电机并网时，如果相序不对(如系统侧相序为A、B、C、为发电机侧相序为A、C、B，能否并列？为什么？（3分）不能因为不是正向序，需保持各相角度差才可以。
上述情况应任意调换两相接线。
缩短时间常数，提高强励倍数五、计算分析题（共30分）1、 某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。
一次系统的参数为：发电机交轴次暂态电抗''q X 为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为s t QF 4.0=，它的最大可能误差时间为QF t 的%20±；自动并列装置最大误差时间为s 05.0±；待并发电机允许的冲击电流值为GE h I i 2''max .=。
一、选择题：
1、联合运行电网中，各区域电网的功能可保证电网的稳定。
A.区域网内的频率
B. 区域电网间的交换功率
C.区域电网内频率和区域电网间交换功率
D.区域电网内的电压和频率
2、不良数据是指。
A.数据不确
B.数据丢失
C.数据错误
D.以上都是
3、随开关状态变化的电网模型是。
A.节点模型
B.物理模型
C.计算模型
D.网络模型
4、包括下面内容。
A.配电网
都是
5、理想灭磁时转子绕组电流是按衰减。
直线 B.指数曲线 C.先直线后指数曲线 D.先指数曲线后直线
6、适用于互联电力系统频率调节的方法。
A.主导发电机法
B.积差调频法
C.分区调频法
7．发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。
（ C）
A 异步运行，短
B 异步运行，长
C 同步运行，短
D 同步运行，长
8．并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。
（ B）
A 有功电流分量，正比 B无功电流分量，正比
C 有功电流分量，反比
D 无功电流分量反比
9．由于励磁控制系统具有惯性，在远距离输电系统中会引起。
（D）
Ａ进相运行Ｂ高频振荡Ｃ欠励状态Ｄ低频振荡
10．发电机并列操作中，当相角差较小时，冲击电流主要为。
（ A ）
A 有功电流分量
B 无功电流分量
C 空载电流分量
D 短路电流分量
11．励磁顶值电压越，允许强励时间越，对发电机运行越有利。
（D）
A 低，短
B 低，长
C 高，短 D高，长
二、填空题：
1静止_励磁系统又称_发电机自并励_系统，系统中发电机的励磁电源不用励磁机。
2.电力系统自动化主要包括_电力系统调度自动化_、_电厂动力机械自动化_、_变电站自动化_、和_电力系统装置自动化_等方面。
3.励磁顶值电压是励磁功率单元在_发电机电压过低（强励）_
时可能提供的最高输出电压值。
4.自动装置正常工作，除了必须要有硬件外，还需要_软件_。
5.同步发电机组并列操作过程中，并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2_倍的额定电流。
6.当电网频率50，滑差频率0.1时，则待并列发电机频率为_50.1 或 49.9。
同步发电机甩负荷时灭磁的方法有_逆变灭磁_、_串联电阻灭磁_、_电弧灭磁_，等
三、改错题：
1．是电网调度自动化系统基础设备，它们安装于各变电所或发电厂内，是电网调度自动化啊、系统在基层的耳目和手脚。
“”改“”
2．电力线载波通信是利用架空输电线路的架空地线作为信息传输的媒介。
“架空地线”改“三相线路”
3．的两个方波信号接到异或门,当两个方波输入电平相同时,异或门的输出为高电平,用于控制可编程定时计数器的计数时间.
“高电平”改“低电平”
4．系统在发电厂变电所的设备,又称为远方。
远方“”改“”
5．为了使信号被采样后不失真，采样频率不小于10倍输入信号
的最高频率，这是采样定理的要求。
“10倍”改“2倍”
四、简答题
1．举例说明电力系统自动装置的“自动调节”和“自动控制”有什么不同。
（p4）
答：自动调节：主要有同步发电机自动励磁控制和电力系统自动调频
自动控制：同步发电机自动并列装置、自动解列装置、
电力系统继电保护装置、自动低频减载装
置、自动重合闸、水轮发电机地频自启动、
事故切机、备用电源自动投入装置
2．简述同步发电机组并列时应遵循的原则。
（p8）答：原则：（1）冲击电流不超多允许值，且尽可能小，不超过1~2倍的额定电流
（2）并列后应尽能迅速进去同步运行，暂态过程
要短，以减少对电力系统的扰动
3．简述同步发电机的励磁系统两个组成部分及各部分的作用。
（p28）
答：组成部分：励磁功率单元，自动励磁调节器
作用：励磁功率单元是产生发电机励磁电流
自动励磁调节器是根据发电机电压和电流的变
化以及其他输入信号，按事先确定的调节准则控
制励磁功率单元输出电流的自动装置
4．恒定越前时间自动准同期装置需要整定哪些参数？如何整定？ （p15）
答：（1）越前时间 越前时间的大小由并列断路器的合闸动作时间t QF 和装置合闸回路控制延时t c 决定 t t t C QF YJ +=
（2）允许电业偏差 并列式允许电压偏差与待并发电机及系统承受冲击的能力有关。
允许电压偏差一般定为并列点额定电压的5％~10％
（3）允许滑差角频率 在时间误差一定的条件下，并列合闸相角差δe 与滑差频率ωs 成正比。
设已知发电机组允许合闸
相角δey ，最大允许滑差角频率=ωt t c QF ey ∆+∆δ式中t QF ∆、t C ∆为
断路器合闸时间、并列装置合闸控制时间的误差
5．论述同步发电机无刷励磁系统的主要特点。
(P38)
答：特点：（1）解决了巨型机组励磁电流引入转子绕组的技术困难，为制造巨型机组提供了技术保证。
（2）取消了滑环和碳刷，维护量小，点机的绝缘寿命更长
（3）由励磁机独立供电励磁，励磁不受电网干扰，且无刷环磨损之忧，所以可靠性高。
（4）整流器的元器件是随转子一起转动的，由此引起了一系列技术问题：a 、无法实现转子回路直接灭磁；b 、无法对励磁回路进行直接测量（如转子电流、电压，转子绝缘等）；c 、无法对整流元件的工作情况进行直接监测；d 、要求整流器和快速熔断器
等有良好的力学能力，能适应告诉旋转的离心力。
6．自动发电控制系统具有哪些基本任务和目标？
答：（1）使全系统的发电出力和负荷功率相匹配；（2）将电力系统的频率偏差调节到零，保持系统频率为额定值；（3）控制区域问联络线交换功率与计划值相等，实现各区域内有功功率的平衡；（4）在区域内各发电长间进行负荷的经济分配。
7．为什么说发电机组应该有一点失灵度？
答：没有失灵度时，系统的微小波动就会使调速器动作，造成调节阀门频繁动作，这是不利的
8．请画出发电机无刷励磁系统或发电机自并励系统原理
答
9.“积差”调节法的分区调频方程式为∫（)△0即∫（△12)△0，请说明上面两式中各个变量的含义。
答：：区域控制功率表
P i
∆：联络线净交换功率;
k i
∆：频率偏差因子;
P a i tie..：a区负荷功率;
P s i tie..：供a区的发电功率
10．有效信息为，对其分别应用奇效验和偶效验方法，分别给出附加效验位，合成发送码字，并画出其相位调制的波形。
答：奇校验：附加校验位：“1”，合成发送码字为：100101101。
偶校验：附加偶验位：“0”，合成发送码字为：100101100 11．电力系统的运行状态一般可划分为哪几种？并给出各个状态的主要特征。
答：（1）正常运行状态电力系统能以质量合格的电能满足负荷的用电需求
（2）警戒状态电力系统运行的各种等式和不等式约束条件均能满足，仍能向用户供应质量合格的电能。
（3）紧急状态某些不等式约束条件遭到破坏，系统电压或频率超过或低于允许值等。
这事的等式约束条件仍能得到满足，系统中发电机仍能继续同步运行，可不切除负荷。
（4）系统崩溃将并联运行的电力系统解列成几个子系
统，解列成的各个子系统中等式及不等式约束条件遭到破坏。
（5）恢复状态待电力系统大体稳定下来后，如果仍有部分设备运行于额定能力范围之内，或者若干设备已重新启动，则电力系统可进入恢复状态。
12．什么是电力系统状态估计？列出三节点网络功率量状态估计的分析步骤。
答：电力系统状态估计是电力系统高级估计原理的一个算法模块，它针对实时数据的这些缺陷，依据状态估计原理进行分析计算，能够把不齐全的数据填平补充，不精确地数据“去粗取精”，同时找出错误的数据“去伪存真”，使整个数据系统和谐严密，质量和可靠性得到提高。
