各种空调尺寸

空调机型尺寸大全品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)：900X750X330一匹室外机尺寸(宽*深*高)mm ： 848*540*3201.5匹室外机尺寸型(宽*高*深)： 848*540*320mm另附部分品牌室外机尺寸，未经核实，仅供参考。

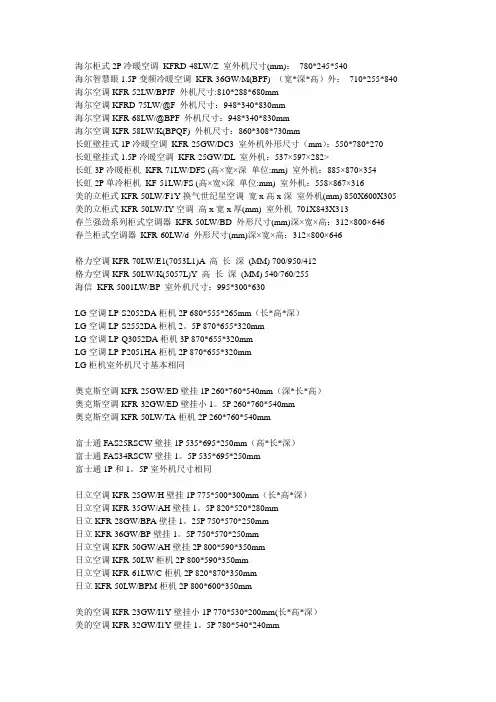

海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外： 710*255*840 海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270 长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305 美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313春兰强劲系列柜式空调器KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器 KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255海信 KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

海尔柜式2P冷暖空调KFRD-48LW/Z 室外机尺寸(mm)：780*245*540海尔智慧眼1.5P变频冷暖空调KFR-36GW/M(BPF) （宽*深*高）外：710*255*840 海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270长虹壁挂式1.5P冷暖空调KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305 美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机701X843X313春兰强劲系列柜式空调器KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深(MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深(MM) 540/760/255海信KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

住宅空调搁板设计指引目录：一、空调室外机尺寸二、空调搁板平面尺寸三、空调搁板立面形式四、优秀楼盘空调搁板节点赏析一、空调室外机尺寸12注：1、1匹空调制冷量约为2300～2600W ；1。

5匹空调制冷量约为3200~3600W ；2常用空调机室外机尺寸一览表（宽×高×深）mm匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约为12000W；2、同一品牌相同制冷能力的空调都有不同系列机型,一般来说冷、暖两用型的外机尺寸相对单冷型的要大一些;变频机组外机尺寸相对不变频的要大一些。

本表所列尺寸是按较大值取值；3、空调冷媒管墙上留洞一般为φ80mm,壁挂机留洞中心距地2。

2m或2。

3m,柜式机留洞中心距地0.2m或0.3m；4、空调室外机一侧还需考虑冷媒管接管尺寸,故室外机实际宽度应按本表所列宽度加100mm考虑;5、为了保证空调室外机的安装方便及达到良好的通风、降温效果，空调安装时应保证两侧各有不小于100mm的安装空间，背面离墙应有不小于150mm的进风距离,前方离百页窗应有不小于100mm的出风距离；6、空调冷凝水立管管径,对于多层一般可按φ32～φ40mm考虑,高层按φ40～φ50mm考虑.每层预留支管φ32mm~φ40mm,管材采用U-PVC塑料管,承插粘接.每层支管如安装在空调板上离地30～50mm高，则空调板外沿无需雨水翻口，雨水散排；每层支管如安装在空调板下，则空调板外沿可设雨水翻口，并可采用地漏形式代替预留支管,雨水通过地漏口排放（如采用地漏排放形式，则冷凝水立管管径取De50)。

1、空调室外机一侧还需考虑冷媒管接管尺寸,故室外机实际宽度应按本表所列宽度加100mm考虑；2、为了保证空调室外机的安装方便及达到良好的通风、降温效果，空调安装时应保证两侧各有不小于100mm的安装空间,背面离墙应有不小于150mm的进风距离，前方离百页窗应有不小于100mm的出风距离；总结:1.卧室的挂机按照1。

常见家用空调参数大金家用中央空调LMX系统外机规格参数格力中央空调R2２数码涡旋室外机参数(GMＶ－R2２0W2/B系列)空调室外机位得设置一:空调板得尺寸注:净尺寸就是指该范围内无其她障碍、管线或交叉、１:室外机上不与四周各留出100得净距,其中冷媒管接入方向留出150。

２:当空调板上有雨水管穿过时,相应方向应加宽至少１5０。

3:安装栏杆百叶得边,应加宽至少50、4:如果安装在百叶后面,上部要留更多得空间。

考虑到人员安装因素,空间高度应１~1。

5P》1000,2P》110０,３Ｐ》1２００。

二.空调板得位置及洞口尺寸1:空调板附近应有窗,不能设在无窗得山墙上、2:窗得开启扇应在空调板侧,板边与窗边相距不大于５０0.3:窗得开启扇应能满足室外机搬运。

侧向搬运安装时,尺寸为５00Ｘ700~1１00;正向安装搬运时,尺寸为(800)9００X700～１１００、４:空调百叶尺寸宜比洞口尺寸各留100得缝隙,便于搬运踏握。

三.室外机散热1:室外机尽量避免凹如墙体,避免停机与增加安装难度。

2:采用百叶或穿孔板围护时,空隙率应》７5%,设计开启方向时,应便于安装操作。

部份空调室外机尺寸(一)型号宽×深×高适应面积(平米)１、海尔KF—５0LＷ/G(ZＦ) 7８０×２45×5４0 (正２匹) ２3.5-37ﻫKF-48LＷ/Ｇ(K2) 7８0×2４5×540 (2匹) 23-35ＫＦRd—4８ＬW／G(Ｋ2) 780×2４５×５40 (2匹) 2３—35ﻫKＦRd—５0LW/Z2 78０×245×５40 (正2匹) 23.5-３7ﻫ2、美得ﻫKF—4３ＬW/Y－S2 ７８０×250×5４0 (2匹) ２０-3１ﻫKF Ｒ-４3ＬＷ-S２ 780×250×5４０ (2匹) ２0—313、海信ﻫKＦR-45LW/28D 7８0×２５0×540 (2匹) 23－3３KF－50ＬW／28 ７８0×２50×540 (正2匹) 2６－37ﻫﻫ4、奥克斯ﻫKFR-4６LW/ZVＹ760×260×540 (2匹) 22－３0KF－4６LW/ZＶY 7６0×260×540 (2匹) ２２—30ﻫKFR－51ＬW/ＺV Ｙ760×260×540 (正2匹) 25－３4KF-51LW/ZＶＹ 760×2６０×540 (正2匹) ２5-34ﻫ5、科龙ＫFR—４3LW／NＹF 760×25５×54０ (２匹) 1９-２9ﻫＫＦ-４３ＬW/NY 7６0×２５５×540 (2匹) 19－29KFR—50LW／ＮＹF 760×255×5４０ (正2匹) 23—34KF—50LW/NY 76０×２55×５40 (正2匹) 23—34ﻫ6、长虹KF-4５LＷ/H1 80０×260×555 (2匹) 20-31ＫFR－4５ＬW/DＨ1 800×260×５5５ (２匹) 2０－３１ﻫ(二)海尔柜式2Ｐ冷暖空调ＫFRD-48ＬW／Z室外机尺寸(mｍ):780*245＊54０海尔智慧眼1.5P变频冷暖空调KFＲ－36GＷ／M(BPF)(宽＊深＊高)外:710＊２55＊840海尔空调KＦR—52LＷ/ＢPＪF 外机尺寸:810＊2８８＊6８0mｍﻫ海尔空调KＦRD-７5LＷ/F 外机尺寸:9４８*３40＊8３0ｍm海尔空调KFR-68LＷ/＠BPF 外机尺寸:9４８＊３４0＊830ｍm海尔空调ＫFR－58LW/K(BPＱＦ) 外机尺寸:860*３0８*7３0mmﻫ长虹壁挂式１Ｐ冷暖空调KFR—25ＧW/ＤC3 室外机外形尺寸(mm):550＊７80＊27０ﻫ长虹壁挂式１、5P冷暖空调KFR—2５GW/ＤＬ室外机:537×597×2８2〉ﻫ长虹３P冷暖柜机KFR-7１LＷ/DＦS (高×宽×深单位:ｍm) 室外机:８85×870×354ﻫ长虹2P单冷柜机ＫＦ-５１LW/ＦS (高×宽×深单位:mm) 室外机:558×８67×316 ﻫﻫ美得立柜式KFR—50ＬＷ/F1Ｙ换气世纪星空调宽x高x深室外机(ｍm)８50Ｘ600X3０5美得立柜式KFR-５0LW/IY空调高ｘ宽ｘ厚(ｍｍ) 室外机701Ｘ843Ｘ３１3 ﻫ春兰强劲系列柜式空调器KＦＲ—5０ＬW/BＤ外形尺寸(mm)深×宽×高:３12×80０×646ﻫ春兰柜式空调器ＫFR－60LW/d外形尺寸(mｍ)深×宽×高:3１2×800×64６ﻫ格力空调KＦR—70LW/E1(70５3Ｌ1)A高长深(MM) 7０0/９5０/412ﻫ格力空调KFR-50LW/K(50５7L)Y 高长深(MＭ) 54０／７6０/2５5 ﻫ海信KFR—5０01LW/BＰ室外机尺寸:９9５＊３0０＊630 ﻫﻫLＧ空调LP－Ｓ2052DA柜机2Ｐ６８0*555＊265mｍ(长＊高*深)ﻫLG空调LP－Ｓ2552DA柜机２.5Ｐ８70*６5５*320ｍmＬG空调ＬP-Q305２DA柜机3P ８７0*65５*3２0mmﻫLG空调LP-P2051HA柜机２P 8７０*655*3２0mmﻫＬＧ柜机室外机尺寸基本相同ﻫ奥克斯空调KFＲ—25ＧW/EＤ壁挂1P2６0＊7６0＊540ｍｍ(深＊长＊高)ﻫ奥克斯空调KFＲ—32GW/ＥD壁挂小１。

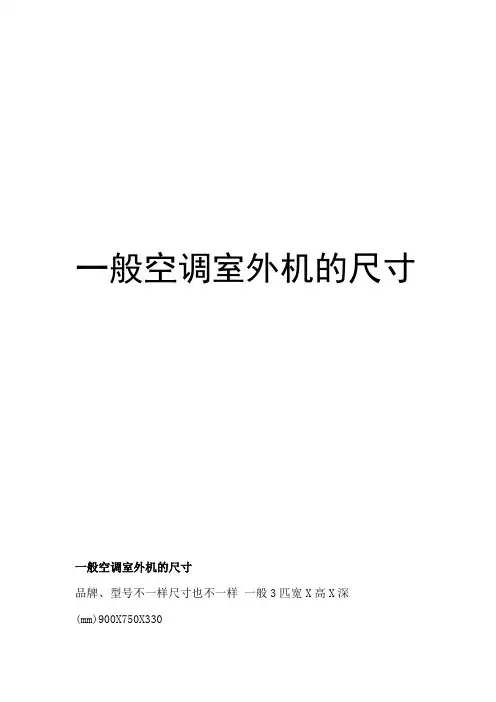

一般空调室外机的尺寸一般空调室外机的尺寸品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)900X750X330格力卡通型窗机KC-16/C100窗机，体积小巧，外型尺寸仅323X472X405MM；制冷量为1600瓦一匹室外机尺寸(宽*深*高)mm ： 848*540*3201.5匹室外机尺寸型(宽*高*深) 848*540*320mm另附部分品牌室外机尺寸，未经核实，仅供参考。

海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540 海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外：710*255*840海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282> 长虹3P冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机： 558×867×316．美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313春兰强劲系列柜式空调器 KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器 KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255海信 KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

一般空调室外机的尺寸品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)900X750X330格力卡通型窗机KC-16/C100窗机，体积小巧，外型尺寸仅323X472X405MM；制冷量为1600瓦一匹室外机尺寸(宽*深*高)mm ： 848*540*3201.5匹室外机尺寸型(宽*高*深) 848*540*320mm另附部分品牌室外机尺寸，未经核实，仅供参考。

海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540 海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外：710*255*840海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282>长虹**冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313 春兰强劲系列柜式空调器 KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器 KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255海信 KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

海尔柜式2P冷暖空调 KFRD-48LW/Z 外机尺寸（宽*深*高）：780*245*540 海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) 外机尺寸（宽*深*高）：710*255*840海尔空调KFR-52LW/BPJF 外机尺寸（宽*深*高）：810*288*680海尔空调KFRD-75LW/@F 外机尺寸（宽*深*高）：948*340*830海尔空调KFR-68LW/@BPF 外机尺寸（宽*深*高）：948*340*830海尔空调KFR-58LW/K（BPQF）外机尺寸（宽*深*高）：860*308*730长虹壁挂式1P冷暖空调 KFR-25GW/DC3 外机尺寸（宽*深*高）：780*270*550 长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 外机尺寸（宽*深*高）：597*282*537 长虹3P冷暖柜机 KFR-71LW/DFS 外机尺寸（宽*深*高）：870*354*885 长虹2P单冷柜机 KF-51LW/FS 外机尺寸（宽*深*高）：867*316*558 美的立柜式KFR-50LW/F1Y换气世纪星空调外机尺寸（宽*深*高）：850*305*600 美的立柜式KFR-50LW/IY空调外机尺寸（宽*深*高）：843*313*701 春兰强劲系列柜式空调器 KFR-50LW/BD 外机尺寸（宽*深*高）：800*312*646 春兰柜式空调器 KFR-60LW/d 外机尺寸（宽*深*高）：800*312*646格力空调KFR-70LW/E1(7053L1)A 外机尺寸（宽*深*高）：950*412*700 格力空调KFR-50LW/K(5057L)Y 外机尺寸（宽*深*高）：760*255*540海信 KFR-5001LW/BP 外机尺寸（宽*深*高）：995*300*630LG空调LP-S2052DA柜机2P 外机尺寸（长*高*深）：680*555*265 LG空调LP-S2552DA柜机2.5P 外机尺寸（长*高*深）：870*655*320LG空调LP-Q3052DA柜机3P 外机尺寸（长*高*深）：870*655*320 LG空调LP-P2051HA柜机2P 外机尺寸（长*高*深）：870*655*320 LG柜机室外机尺寸基本相同奥克斯空调KFR-25GW/ED壁挂1P 外机尺寸（深*长*高）：260*760*540 奥克斯空调KFR-32GW/ED壁挂小1.5P 外机尺寸（深*长*高）：260*760*540 奥克斯空调KFR-50LW/TA柜机2P 外机尺寸（深*长*高）：260*760*540富士通FAS25RSCW壁挂1P 外机尺寸（高*长*深）：535*695*250 富士通FAS34RSCW壁挂1.5P 外机尺寸（高*长*深）：535*695*250日立空调KFR-25GW/H壁挂1P 外机尺寸（长*高*深）：775*500*300 日立空调KFR-35GW/AH壁挂1.5P 外机尺寸（长*高*深）：820*520*280 日立KFR-28GW/BPA壁挂1.25P 外机尺寸（长*高*深）：750*570*250 日立KFR-36GW/BP壁挂1.5P 外机尺寸（长*高*深）：750*570*250 日立空调KFR-50GW/AH壁挂2P 外机尺寸（长*高*深）：800*590*350 日立空调KFR-50LW柜机2P 外机尺寸（长*高*深）：800*590*350 日立空调KFR-61LW/C柜机2P 外机尺寸（长*高*深）：820*870*350 日立KFR-50LW/BPM柜机2P 外机尺寸（长*高*深）：800*600*350美的空调KFR-23GW/I1Y壁挂小1P 外机尺寸（长*高*深）：770*530*200 美的空调KFR-32GW/I1Y壁挂1.5P 外机尺寸（长*高*深）：780*540*240美的空调KFR-32GW/Y-Q壁挂1.5P 外机尺寸（长*高*深）：780*540*240 美的空调KFR-26GW/BPY-R壁挂1P 外机尺寸（长*高*深）：760*590*275 美的空调KFR-35GW/BPY-R壁挂1.5P 外机尺寸（长*高*深）：760*590*275 美的空调KFR-43LW/H1DY柜机1.75P 外机尺寸（长*高*深）：780*540*240松下空调HA912KW壁挂1P 外机尺寸（高*长*深）：505*780*245 松下G90KW壁挂1P 外机尺寸（高*长*深）：505*780*245 松下空调HA1212KW壁挂1.5P 外机尺寸（高*长*深）：505*780*245 松下G125KW壁挂1.5P 外机尺寸（高*长*深）：505*780*245 松下空调A181FW柜机２P 外机尺寸（高*长*深）：562*801*262 松下空调HA2302FW柜机2.5P 外机尺寸（高*长*深）：685*800*300夏普空调AY-092YL壁挂1P 外机尺寸（长*高*深）：730*540*250 夏普空调AY-113YL壁挂1.5P 外机尺寸（长*高*深）：730*540*250 其他型号1P和1.5P室外机尺寸相同夏普空调GS-173YL柜机２P 外机尺寸（长*高*深）：800*637*297 夏普空调GS-60LJ柜机２P 外机尺寸（长*高*深）：980*750*330三菱电机空调MSH-J09UV壁挂1P 外机尺寸（长*高*深）：780*540*255 三菱电机空调MSH-J11UV壁挂1.2P 外机尺寸（长*高*深）：780*540*255 三菱电机空调MSH-J18UV壁挂2P 外机尺寸（长*高*深）：860*655*330。

常见家用空调参数大金家用中央空调LMX系统外机规格参数格力中央空调R22数码涡旋室外机参数（GMV-R220W2/B系列）一：空调板的尺寸注：净尺寸是指该范围内无其他障碍、管线或交叉。

1：室外机上不和四周各留出100的净距，其中冷媒管接入方向留出150。

2：当空调板上有雨水管穿过时，相应方向应加宽至少150。

3：安装栏杆百叶的边，应加宽至少50。

4：如果安装在百叶后面，上部要留更多的空间。

考虑到人员安装因素，空间高度应1~1.5P》1000，2P》1100，3P》1200.二．空调板的位置及洞口尺寸1：空调板附近应有窗，不能设在无窗的山墙上。

2：窗的开启扇应在空调板侧，板边与窗边相距不大于500.3：窗的开启扇应能满足室外机搬运。

侧向搬运安装时，尺寸为500X700~1100；正向安装搬运时，尺寸为（800）900X700~1100.4:空调百叶尺寸宜比洞口尺寸各留100的缝隙，便于搬运踏握。

三．室外机散热1：室外机尽量避免凹如墙体，避免停机和增加安装难度。

2：采用百叶或穿孔板围护时，空隙率应》75%，设计开启方向时，应便于安装操作。

（一）型号宽×深×高适应面积(平米) 1、海尔KF-50LW/G(ZF) 780×245×540 （正2匹） 23.5-37KF-48LW/G(K2) 780×245×540 （2匹） 23-35KFRd-48LW/G(K2) 780×245×540 （2匹） 23-35KFRd-50LW/Z2 780×245×540 （正2匹） 23.5-372、美的KF-43LW/Y-S2 780×250×540 （2匹） 20-31KFR-43LW -S2 780×250×540 （2匹） 20-313、海信KFR-45LW/28D 780×250×540 （2匹） 23-33KF-50LW/28 780×250×540 （正2匹） 26-374、奥克斯KFR-46LW/ZVY 760×260×540 （2匹） 22-30KF-46LW/ZVY 760×260×540 （2匹） 22-30KFR-51LW/ZVY 760×260×540 （正2匹） 25-34KF-51LW/ZVY 760×260×540 （正2匹） 25-345、科龙KFR-43LW/NYF 760×255×540 （2匹） 19-29KF-43LW/NY 760×255×540 （2匹） 19-29KFR-50LW/NYF 760×255×540 （正2匹） 23-34KF-50LW/NY 760×255×540 （正2匹） 23-346、长虹KF-45LW/H1 800×260×555 （2匹） 20-31KFR-45LW/DH1 800×260×555 （2匹） 20-31（二）海尔柜式2P冷暖空调KFRD-48LW/Z 室外机尺寸(mm)：780*245*540海尔智慧眼 1.5P变频冷暖空调KFR-36GW/M(BPF) （宽*深*高）外：710*255*840海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270 长虹壁挂式1.5P冷暖空调KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354 长虹2P单冷柜机KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机701X843X313春兰强劲系列柜式空调器KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深(MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深(MM) 540/760/255海信KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2.5P 870*655*320mmLG空调LP-Q3052DA柜机3P 870*655*320mmLG空调LP-P2051HA柜机2P 870*655*320mmLG柜机室外机尺寸基本相同奥克斯空调KFR-25GW/ED壁挂1P 260*760*540mm（深*长*高）奥克斯空调KFR-32GW/ED壁挂小1.5P 260*760*540mm奥克斯空调KFR-50LW/TA柜机2P 260*760*540mm富士通FAS25RSCW壁挂1P 535*695*250mm（高*长*深）富士通FAS34RSCW壁挂1.5P 535*695*250mm富士通1P和1.5P室外机尺寸相同日立空调KFR-25GW/H壁挂1P 775*500*300mm（长*高*深）日立空调KFR-35GW/AH壁挂1.5P 820*520*280mm日立KFR-28GW/BPA壁挂1.25P 750*570*250mm日立KFR-36GW/BP壁挂1.5P 750*570*250mm日立空调KFR-50GW/AH壁挂2P 800*590*350mm日立空调KFR-50LW柜机2P 800*590*350mm日立空调KFR-61LW/C柜机2P 820*870*350mm日立KFR-50LW/BPM柜机2P 800*600*350mm美的空调KFR-23GW/I1Y壁挂小1P 770*530*200mm(长*高*深）美的空调KFR-32GW/I1Y壁挂1.5P 780*540*240mm美的空调KFR-32GW/Y-Q壁挂1.5P 780*540*240mm美的空调KFR-26GW/BPY-R壁挂1P 760*590*275mm美的空调KFR-35GW/BPY-R壁挂1.5P 760*590*275mm美的空调KFR-43LW/H1DY柜机1.75P 780*540*240mm松下空调HA912KW壁挂1P 505*780*245mm（高*长*深）松下G90KW壁挂1P 505*780*245mm松下空调HA1212KW壁挂1.5P 505*780*245mm松下G125KW壁挂1.5P 505*780*245mm松下空调A181FW柜机2p562*801*262mm松下空调HA2302FW柜机2.5p685*800*300mm夏普空调AY-092YL壁挂1p730*540*250mm（长＊高＊深）夏普空调AY-113YL壁挂1.5p730*540*250mm其他型号1p和1.5p室外机尺寸相同夏普空调GS-173YL柜机2p800*637*297mm夏普空调GS-60LJ柜机2p980*750*330mm三菱电机空调MSH-J09UV壁挂1p780*540*255MM（长＊高＊深）三菱电机空调MSH-J11UV壁挂1.2p780*540*255mm三菱电机空调MSH-J18UV壁挂2p860*655*330MM空调功率与房间面积1：国产空调器的命名方法KFR（d）50LW/T(D BP J X F)K—空调、F—分体式、R—热泵制热型、d—辅助电加热、50—制冷/制热量、L—结构类型、W—室外机、T—开发型号、D—直流、BP—变频、J—离子除尘、X—双向换风、F负离子L—结构类型中，L为落地柜式、G—壁挂式、C—窗式、N—内藏式、F—风管式、Q—嵌入式、D—吊顶式。

一般空调室外机的尺寸品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)900X750X330格力卡通型窗机KC-16/C100窗机，体积小巧，外型尺寸仅323X472X405MM；制冷量为1600瓦一匹室外机尺寸(宽*深*高)mm ：848*540*3201.5匹室外机尺寸型(宽*高*深) 848*540*320mm另附部分品牌室外机尺寸，未经核实，仅供参考。

海尔柜式2P冷暖空调KFRD-48LW/Z 室外机尺寸(mm)：780*245*540海尔智慧眼1.5P变频冷暖空调KFR-36GW/M(BPF) （宽*深*高）外：710*255*840海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270长虹壁挂式1.5P冷暖空调KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm)850X600X305美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机701X843X313春兰强劲系列柜式空调器KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深(MM) 700/950/412 格力空调KFR-50LW/K(5057L)Y 高长深(MM) 540/760/255 海信KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

空调机型尺寸大全品牌、型号不一样尺寸也不一样一般3匹宽X高X深(mm)：900X750X330一匹室外机尺寸(宽*深*高)mm ： 848*540*3201.5匹室外机尺寸型(宽*高*深)： 848*540*320mm另附部分品牌室外机尺寸，未经核实，仅供参考。

海尔柜式2P冷暖空调 KFRD-48LW/Z 室外机尺寸(mm)： 780*245*540海尔智慧眼1.5P变频冷暖空调 KFR-36GW/M(BPF) （宽*深*高）外： 710*255*840 海尔空调KFR-52LW/BPJF 外机尺寸:810*288*680mm海尔空调KFRD-75LW/@F 外机尺寸：948*340*830mm海尔空调KFR-68LW/@BPF 外机尺寸：948*340*830mm海尔空调KFR-58LW/K(BPQF) 外机尺寸：860*308*730mm长虹壁挂式1P冷暖空调 KFR-25GW/DC3 室外机外形尺寸（mm）：550*780*270 长虹壁挂式1.5P冷暖空调 KFR-25GW/DL 室外机：537×597×282>长虹3P冷暖柜机 KFR-71LW/DFS (高×宽×深单位:mm) 室外机：885×870×354长虹2P单冷柜机 KF-51LW/FS (高×宽×深单位:mm) 室外机：558×867×316美的立柜式KFR-50LW/F1Y换气世纪星空调宽x高x深室外机(mm) 850X600X305 美的立柜式KFR-50LW/IY空调高x宽x厚(mm) 室外机 701X843X313春兰强劲系列柜式空调器KFR-50LW/BD 外形尺寸(mm)深×宽×高：312×800×646春兰柜式空调器 KFR-60LW/d 外形尺寸(mm)深×宽×高：312×800×646格力空调KFR-70LW/E1(7053L1)A 高长深 (MM) 700/950/412格力空调KFR-50LW/K(5057L)Y 高长深 (MM) 540/760/255海信 KFR-5001LW/BP 室外机尺寸：995*300*630LG空调LP-S2052DA柜机2P 680*555*265mm（长*高*深）LG空调LP-S2552DA柜机2。

住宅空调搁板设计指引目录：一、空调室外机尺寸二、空调搁板平面尺寸三、空调搁板立面形式四、优秀楼盘空调搁板节点赏析一、空调室外机尺寸注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约为12000W;常用空调机室外机尺寸一览表(宽×高×深)mm空调品牌名称1匹分体 1.5匹分体2匹分体适用面积10~17m2适用面积15~25m2适用面积25~35m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780 540 250 780 540 250 780 540 250 海信800 570 260 800 570 260格力850 540 320 850 540 320美的780 540 250 790 540 270春兰650 510 250 760 540 260长虹780 550 270 780 550 270 800 560 260 科龙760 540 260 760 540 260华宝760 540 260 760 540 260格兰仕830 500 310 830 500 310奥克斯820 540 320 820 540 320新科700 530 250 760 530 255富士通700 540 250 700 540 250大金770 550 290 770 550 290 830 740 300 夏普730 540 250 780 540 270 800 640 300 松下780 540 290 780 540 290日立780 500 300 820 520 280 800 590 350 三星740 530 260 740 530 260 700 620 280 三菱重工790 540 250 850 640 290 890 840 350 LG 770 540 250 770 540 250最大尺寸汇总850 570 320 850 640 320 890 840 350空调品牌名称2匹柜机3匹柜机5匹柜机适用面积25~35m2适用面积35~50m2适用面积50~85m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780 650 250 860 730 308海信980 640 350 950 840 340 950 1250 420 格力950 700 350 950 840 420美的850 700 340 900 860 330春兰830 650 320 950 750 370 920 1155 410 长虹800 560 260 880 660 320科龙760 540 260 960 800 420 960 800 420 华宝格兰仕830 530 320 1030 960 420奥克斯820 540 320 870 700 380新科860 710 310 950 810 350富士通900 700 350 900 700 350大金830 740 300 830 740 300夏普800 640 300 950 840 350 960 800 360 松下900 800 320 900 800 320 1100 1200 320 日立800 590 350 800 870 350 950 1150 390 三星700 620 280 880 640 310三菱重工890 840 350 1030 850 340 1040 1250 340 LG 870 660 320 870 660 320最大尺寸汇总980 840 350 1030 960 420 1100 1250 4202、同一品牌相同制冷能力的空调都有不同系列机型，一般来说冷、暖两用型的外机尺寸相对单冷型的要大一些；变频机组外机尺寸相对不变频的要大一些。
