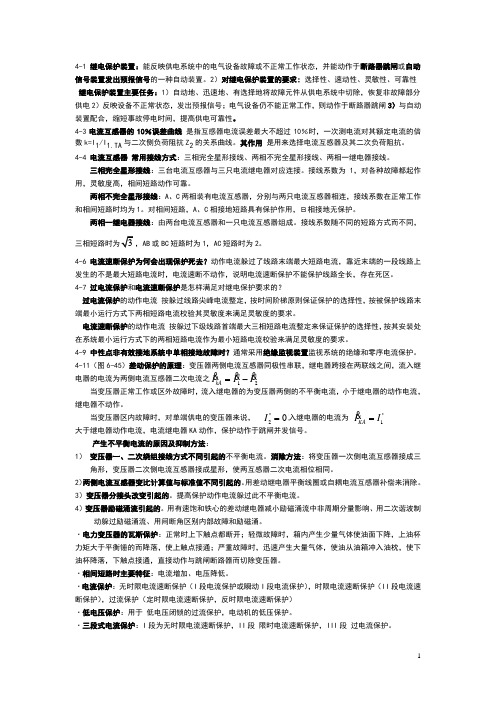

4-1 继电保护装置：能反映供电系统中的电气设备故障或不正常工作状态，并能动作于断路器跳闸或自动信号装置发出预报信号的一种自动装置。
2）对继电保护装置的要求: 选择性、速动性、灵敏性、可靠性 继电保护装置主要任务：1）自动地、迅速地、有选择地将故障元件从供电系统中切除，恢复非故障部分供电2）反映设备不正常状态，发出预报信号；电气设备仍不能正常工作，则动作于断路器跳闸3）与自动装置配合，缩短事故停电时间，提高供电可靠性。
4-3电流互感器的10％误差曲线 是指互感器电流误差最大不超过10％时，一次测电流对其额定电流的倍数k=I 1/I 1.TA 与二次侧负荷阻抗Z 2的关系曲线。
其作用 是用来选择电流互感器及其二次负荷阻抗。
4-4 电流互感器 常用接线方式：三相完全星形接线、两相不完全星形接线、两相一继电器接线。
三相完全星形接线：三台电流互感器与三只电流继电器对应连接。
接线系数为1，对各种故障都起作用，灵敏度高，相间短路动作可靠。
两相不完全星形接线：A 、C 两相装有电流互感器，分别与两只电流互感器相连，接线系数在正常工作和相间短路时均为1。
对相间短路，A 、C 相接地短路具有保护作用，Ｂ相接地无保护。
两相一继电器接线：由两台电流互感器和一只电流互感器组成。
接线系数随不同的短路方式而不同，三相短路时为3，AB 或BC 短路时为1，AC 短路时为2。
4-6电流速断保护为何会出现保护死去？动作电流躲过了线路末端最大短路电流，靠近末端的一段线路上发生的不是最大短路电流时，电流速断不动作，说明电流速断保护不能保护线路全长，存在死区。
4-7 过电流保护和电流速断保护是怎样满足对继电保护要求的？过电流保护的动作电流 按躲过线路尖峰电流整定，按时间阶梯原则保证保护的选择性，按被保护线路末端最小运行方式下两相短路电流校验其灵敏度来满足灵敏度的要求。
电流速断保护的动作电流 按躲过下级线路首端最大三相短路电流整定来保证保护的选择性，按其安装处在系统最小运行方式下的两相短路电流作为最小短路电流校验来满足灵敏度的要求。
第一章引论·1-1电力系统的组成要素1. 电力系统由电厂、电网、用户三部分组成。
√.2. 电力系统由发、变、输、配、用五部分组成。
√.3. 变电，包括升压变电、降压变电。
√.4. 电网的作用是将电能从发电厂从输送、并分配到电能用户。
√.5. 电网由电力线路、变配所组成。
√.6. 电力线路按其架设方法可分为架空线路和电缆线路。
√.7. 变配所是配电所的别称。
x.8. 配电所是改变电压的地方。
x.9. 变电所是分配电能的地方。
x.10. 电能最大的用户是同步电动机。
x.第一章引论·1-2电力系统的额定电压1. 发电机的额定电压比线路的额定电压高出（C ）A．1% B．3% C．5% D．10%2. 变压器副边接负载时额定电压比负载的高出 CA．1% B．3% C．5% D．10%3. 变压器副边接线路时额定电压比线路的高出DA．1% B．3% C．5% D．10%4. 电能的质量指标有：ABA．电压B．频率C．电流5. 电网额定电压是指线路的额定电压。
√.6. 负载的额定电压与线路的额定电压不同。
x.7. 变压器原边接线路时额定电压与线路额定电压不同。
x.8. 变压器原边接发电机时额定电压与发电机的不同。
x.9. 线路的额定电压是指线路首端、末端的平均电压。
√.10. 同一电压线路一般允许的电压偏差是±10%。
x.第一章引论·1-3电力系统的中运方式1. 电力系统的中运方式分为中点接地、中点不接地两大类。
√.2. 中点接地系统的可靠性较好。
x.3. 中点不接地系统的经济性较差。
√.4. 中性点不接地系统包括中点不接地、中点经阻抗接地两种。
√.5. 小电流接地方式包括中点不接地一种。
x.6. 大电流接地方式包括中点接地一种。
√.7. 中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。
√.8. 中性点经消弧线圈接地的电力系统在单相接地时，其他两相√地电压不会升高到线电压。
高专《工厂供电》习题解答刘介才编本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。
由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。
如有错误和不当之处，欢迎批评指正目录第一章工厂供电概论习题解答--------------------------------第三章工厂的电力负荷及其计算习题解答----------------------第四章短路电流计算及变配电所电气设备选择习题解答------------第五章工厂电力线路及其选择计算习题解答----------------------第六章工厂供电系统的过电流保护习题解答----------------------第七章工厂供电系统的二次回路和自动装置习题解答--------------第八章防雷、接地及电气安全习题解答--------------------------第九章节约用电、计划用电及供电系统的运行维护习题解答--------第一章工厂供电概论习题解答１－１解：变压器Ｔ 1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为 10.5kV。
变压器Ｔ 1的二次侧额定电压应比线路Ｗ L1 末端变压器Ｔ2 的一次额定电压高 10％，即为 242kV。
故变压器Ｔ 1 的额定电压应为 10.5 ／242kV。
线路 WL1的额定电压应与变压器Ｔ 2 的一次额定电压相同，即为220kV。
线路Ｗ L2 的额定电压应为 35kV，因为变压器 T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。
１－２解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为 6.3 ｋＶ。
高专《工厂供电》习题解答刘介才编前言本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的,供教师教学和批改学生作业时参考.由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。
本习题解答不宜在学生中传播,以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力.如有错误和不当之处，欢迎批评指正。
目录第一章工厂供电概论习题解答—-——---—--——-——---———-—--—————--——-——--—--——-—第三章工厂的电力负荷及其计算习题解答—————----———-—-—--————---———-—-第四章短路电流计算及变配电所电气设备选择习题解答—-—--——---——-第五章工厂电力线路及其选择计算习题解答——-—-——--——--—-——----———-—-———第六章工厂供电系统的过电流保护习题解答----—--—--——————--———--------—第七章工厂供电系统的二次回路和自动装置习题解答—-—-—----—--——----第八章防雷、接地及电气安全习题解答—-———-—-—-—----————-———-—-——-——--——-第九章节约用电、计划用电及供电系统的运行维护习题解答—-—-----—第一章工厂供电概论习题解答１－１解：变压器Ｔ1的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV.变压器Ｔ1的二次侧额定电压应比线路ＷL1末端变压器Ｔ2的一次额定电压高10％，即为242kV。
故变压器Ｔ1的额定电压应为10。
5／242kV。
线路WL1的额定电压应与变压器Ｔ2的一次额定电压相同，即为220kV.线路ＷL2的额定电压应为35kV，因为变压器T2二次侧额定电压为38.5kV,正好比35kV高１０%。
《工厂供电》课后习题解答第三版第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。
Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。
因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。
Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。
因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。
Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。
因此变压器Ｔ3的额定电压应为110／11ｋV。
1-3 某厂有若干车间变电所，互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U1 N ）运行。
第4章供配电系统4-1如何确定工厂的供配电电压？供电电压等级有0。
22 KV ，0。
38 KV ，6 KV ，10 KV ，35 KV ，66 KV ，110 KV，220 KV配电电压等级有10KV ，6KV ，380V/220V供电电压是指供配电系统从电力系统所取得的电源电压。
究竟采用哪一级供电电压，主要取决于以下3个方面的因素：电力部门所弄提供的电源电压；企业负荷大小及距离电源线远近；企业大型设备的额定电压决定了企业的供电电压。
配电电压是指用户内部向用电设备配电的电压等级。
有高压配电电压和低压配电电压。
高压配电电压通常采用10KV或6KV，一般情况下，优先采用10KV高压配电电压。
低压配电电压等级为380V/220V，但在石油、化工及矿山(井)场所可以采用660V的配电电压。
4-2 确定工厂变电所变压器容量和台数的原则是什么？答：（1）变压器容量的确定a 应满足用电负荷对可靠性的要求。
在一二级负荷的变电所中，选择两台主变压器，当在技术上，经济上比较合理时，主变器选择也可多于两台；b 对季节性负荷或昼夜负荷比较大的宜采用经济运行方式的变电所，技术经济合理时可采用两台主变压器c 三级负荷一般选择一台猪变压器，负荷较大时，也可选择两台主变压器。
（2）变压器容量的确定装单台变压器时，其额定容量S N应能满足全部用电设备的计算负荷S c，考虑负荷发展应留有一定的容量裕度，并考虑变压器的经济运行，即S N>=~S c装有两台主变压器时，其中任意一台主变压器容量)SN应同时满足下列两个条件:a 任一台主变压器运行时，应满足总计算负荷的60%~70%的要求，即S N=~Scb 任一台变压器单独运行时，应能满足全部一二级负荷Sc(I+II)的要求，即S N>=S c(I+II)4-3 高压断路器有哪些作用？常用的10kV高压断路器有哪几种？各写出一种型号并解释型号的含义。
答：（1）高压断路器是一种专门用于断开或接通电路的开关设备，它有完善的灭弧装置，因此，不仅能在正常时通断负荷电流，而且能在出现短路故障时在保护装置作用下切断短路电流。
习题解答（四）学习单元一1. 电缆的类型有哪些？分别适用什么线路中？电缆的种类很多，根据电压、用途、绝缘材料、线芯数和结构等特点分有以下类型。
1）按电压可分为高压电缆和低压电缆。
2）按线芯数可分为单芯、双芯、三芯、四芯和五芯等。
单芯电缆一般用于工作电流较大的电路、水下敷设的电路和直流电路；双芯电缆用于低压TN－C、TT、IT系统的单相电路；三芯电缆用于高压三相电路、低压IT系统的三相电路和TN－C系统的两相三线电路、TN－S系统的单相电路；四芯电缆用于低压TN－C系统和TT 系统的三相四线电路；五芯电缆用于低压TN－S系统的电路。
3）按线芯材料可分为铜芯和铝芯两类。
其中控制电缆应采用铜芯，需要耐高温、耐火、有易燃、易爆危险和剧烈震动的场合等也须选择铜芯电缆。
其他情况下，一般可选用铝芯电缆。
4）按绝缘材料可分为油浸纸绝缘电缆、塑料绝缘电缆和橡胶绝缘电缆等，还有正在发展的低温电缆和超导电缆。
油浸纸绝缘电缆耐压强度高，耐热性能好，使用寿命长，且易于安装和维护。
但因为其内部的浸渍油会流动，因此不宜用在高度差较大的场所。
塑料绝缘电缆结构简单，成本低，制造加工方便，且不受敷设高度差的限制及抗腐蚀性好，因此其应用日益广泛。
但塑料受热易老化变形。
橡胶绝缘电缆弹性好，性能稳定，防水防潮，一般用做低压电缆。
2. 导线和电缆截面的选择应考虑哪些条件？在选择导线的材质时，要考虑电网电压等级与敷设的环境等因素。
对于敷设在城市繁华街区、高层建筑群区及旅游区和绿化区的10kV及以下的架空线路，以及架空线路与建筑物间的距离不能满足安全要求的地段及建筑施工现场，宜采用绝缘导线。
对于10kV及以下的架空线路，一般采用铝绞线。
35kV及以上的架空线路及35kV以下线路在档距较大、电杆较高时，则宜采用钢芯铝绞线。
沿海地区及有腐蚀性介质的场所，宜采用制绞线或绝缘导线。
电缆线路，在一般环境和场所，可采用铝芯电缆。
在重要场所及有剧烈振动、强烈腐蚀和有爆炸危险场所，宜采用铜芯电缆。
第一章概述习题解答：1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为 6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax－Umin&U%=（Umax－Umin）／UN ×100式中，&U为电压波动；&U%为电压波动百分数；Umax ，Umin为电压波动的最大值和最小值（KV）；UN为额定电压（KV）。
1-6 电力系统的中性点运行方式有哪几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？电力系统的中性点运行方式有三种：中性点不接地系统、中性点经消弧线圈接地系统和中性点直接接地系统。
