扣件式钢管模板支架的设计计算

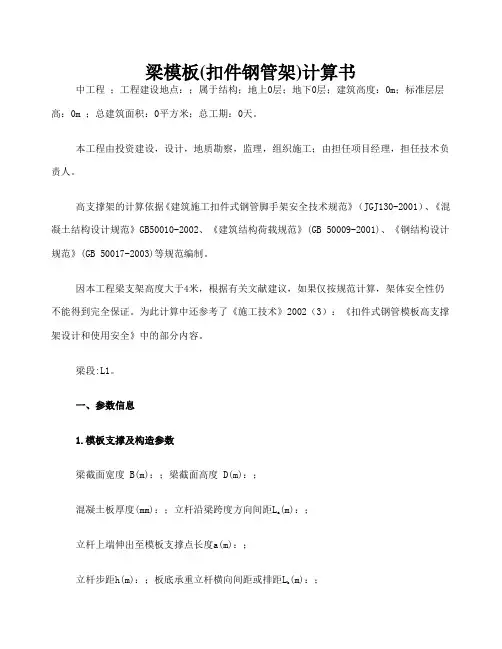

梁模板(扣件钢管架)计算书

中工程 ；工程建设地点：；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。

本工程由投资建设，设计，地质勘察，监理，组织施工；由担任项目经理，担任技术负责人。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

梁段:L1。

一、参数信息

1.模板支撑及构造参数

梁截面宽度 B(m)：；梁截面高度 D(m)：；

混凝土板厚度(mm)：；立杆沿梁跨度方向间距La(m)：；

立杆上端伸出至模板支撑点长度a(m)：；

立杆步距h(m)：；板底承重立杆横向间距或排距Lb(m)：； 梁支撑架搭设高度H(m)：；梁两侧立杆间距(m)：；

承重架支撑形式：梁底支撑小楞平行梁截面方向；

梁底增加承重立杆根数：0；

采用的钢管类型为Φ48×3；

立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：；

2.荷载参数

新浇混凝土重力密度(kN/m3)：；模板自重(kN/m2)：；钢筋自重(kN/m3):；

施工均布荷载标准值(kN/m2)：；新浇混凝土侧压力标准值(kN/m2)：；

振捣混凝土对梁底模板荷载(kN/m2)：；振捣混凝土对梁侧模板荷载(kN/m2)：；

3.材料参数

木材品种：柏木；木材弹性模量E(N/mm2)：；

木材抗压强度设计值fc(N/mm)：；

木材抗弯强度设计值fm(N/mm2)：；木材抗剪强度设计值fv(N/mm2)：；

300X700梁模板（扣件式，梁板立柱共用）11计算书

计算依据：

1、《建筑施工脚手架安全技术统一标准》GB51210-2016

2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011

3、《建筑施工模板安全技术规范》JGJ162-2008

4、《混凝土结构设计规范》GB 50010-2010

5、《建筑结构荷载规范》GB 50009-2012

6、《钢结构设计标准》GB 50017-2017

一、工程属性

新浇混凝土梁名称 KL1 混凝土梁截面尺寸(mm×mm) 300×700

模板支架高度H(m) 9 模板支架横向长度B(m) 20

模板支架纵向长度L(m) 20 支架外侧模板高度Hm（mm） 1000

梁侧楼板厚度(mm) 120

二、荷载设计

模板及其支架自重标准值G1k(kN/m2) 面板 0.1

面板及小梁 0.3

楼板模板 0.5

新浇筑混凝土自重标准值G2k(kN/m3) 24

混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1

施工荷载标准值Q1k(kN/m2) 3

支撑脚手架计算单元上集中堆放的物料自重标准值Gjk(kN) 1 模板支拆环境是否考虑风荷载 是

风荷载参数：

风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 省份 陕西

0.25

ωk=ω0μzμst=0.027 地区 西安市

风荷载高度变化系数μz 地面粗糙度 C类(有密集建筑群市区)

0.736

模板支架顶部离建筑物地面高度(m) 19.8

风荷载体型系数μs 单榀模板支架μst

0.145

整体模板支架μstw 2.435 ωfk=ω0μzμstw=0.448

支架外侧模板μs 1.3 ωmk=ω0μzμs=0.239

三、模板体系设计

结构重要性系数γ0 1.1

梁模板（扣件式，梁板立柱共用）计算书

计算依据：

1、《建筑施工脚手架安全技术统一标准》GB51210-2016

2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011

3、《建筑施工模板安全技术规范》JGJ162-2008

4、《混凝土结构设计规范》GB 50010-2010

5、《建筑结构荷载规范》GB 50009-2012

6、《钢结构设计标准》GB 50017-2017

7、《建筑结构可靠性设计统一标准》GB50068-2018

一、工程属性

新浇混凝土梁名称 KL6 混凝土梁截面尺寸(mm×mm) 500×1300

模板支架高度H(m) 11 模板支架横向长度B(m) 44

模板支架纵向长度L(m) 118 支架外侧模板高度Hm（mm） 1000

梁侧楼板厚度(mm) 120

二、荷载设计

模板及其支架自重标准值G1k(kN/m2) 面板 0.1

面板及小梁 0.3

楼板模板 0.5

新浇筑混凝土自重标准值G2k(kN/m3) 24

混凝土梁钢筋自重标准值G3k(kN/m3) 1.5 混凝土板钢筋自重标准值G3k(kN/m3) 1.1

施工荷载标准值Q1k(kN/m2) 3

支撑脚手架计算单元上集中堆放的物料自重标准值Gjk(kN) 1

模板支拆环境是否考虑风荷载 是

风荷载参数： 风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 省份 浙江

0.45

ωk=ω0μzμst=0.08 地区 杭州市

风荷载高度变化系数μz 地面粗糙度 B类(城市郊区)

1.294 模板支架顶部离建筑物地面高度(m) 24

风荷载体型系数μs 单榀模板支架μst 0.138

整体模板支架μstw 4.813 ωfk=ω0μzμstw=2.803

支架外侧模板μs 1.3 ωmk=ω0μzμs=0.757

板模板（扣件式）计算书

计算依据：

1、《建筑施工模板安全技术规范》JGJ162-2008

2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011

3、《混凝土结构设计规范》GB50010-2010

4、《建筑结构荷载规范》GB 50009-2012

5、《钢结构设计规范》GB 50017-2003

一、工程属性

新浇混凝土楼板名称 120厚板模板 新浇混凝土楼板板厚(mm) 120

新浇混凝土楼板边长L(m) 8 新浇混凝土楼板边宽B(m) 8

二、荷载设计

施工人员及设备荷载标准值Q1k 当计算面板和小梁时的均布活荷载(kN/m2) 2.5

当计算面板和小梁时的集中荷载(kN) 2.5

当计算主梁时的均布活荷载(kN/m2) 1.5

当计算支架立柱及其他支承结构构件时的均布活荷载(kN/m2) 1

模板及其支架自重标准值G1k(kN/m2) 面板自重标准值 0.1

面板及小梁自重标准值 0.3

楼板模板自重标准值 0.5

模板及其支架自重标准值 0.75

新浇筑混凝土自重标准值G2k(kN/m3) 24

钢筋自重标准值G3k(kN/m3) 1.1

风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2) 0.25

0.18 风压高度变化系数μz 0.9

风荷载体型系数μs 0.8

三、模板体系设计

模板支架高度(m) 3.3

立柱纵向间距la(mm) 900

立柱横向间距lb(mm) 900

水平拉杆步距h(mm) 1800

立柱布置在混凝土板域中的位置 中心对称

立柱距混凝土板短边的距离(mm) 400

立柱距混凝土板长边的距离(mm) 400

主梁布置方向 垂直楼板长边

小梁间距(mm) 200

小梁两端各悬挑长度(mm) 200，200

主梁两端各悬挑长度(mm) 200，200

设计简图如下：

模板设计平面图
