工程制图投影基础知识工程制图投影基础知识投影可分为正投影和斜投影。
正投影即是投射线的中心线垂直于投影的平面，其投射中心线不垂直于投射平面的称为斜投影。
以下是店铺整理的关于工程制图投影基础知识，希望大家认真阅读!投影法的基本知识1.投影的形成原理。
用光线照射物体，在预设的面上绘制出被投射物体图形的方法，叫做投影法。
光线叫做投射线，所投射的面叫做投影面，投影面上等到的物体图形叫做该物体的投影。
2.投影法种中心投影法：投射线都从投影中心出发，在投影面上作出物体图形的方法叫做中心投影法。
平行投影法：若将投射中心移至无穷远处，则所有的投射线就相互平行。
用相互平行的投射线，在投影面上作出物体图形的方法叫做平行投影法。
在平行投影法中，根据投影面是否垂直于投影面，又分为两种：斜投影投射线倾斜于投影面正投影投射线平行于投影面正投影法能准确地表达出物体的形状结构，而且度量性好，因而在工程上广泛应用。
但它的缺点是立体感差，一般要用两个或两个以上的`图形才能把物体的形状表达清楚。
机械图形主要是用正投影法绘制的，所以正投影法是本课程学习的主要内容。
在以后的课程中，除有特别说明外，我们提到的投影均指正投影三视图的画图步骤根据物体或立体图画三视图时，应把物体摆平放正，选择形体主要特征明显的方向作为主视图的投影方向，一般画图步骤如下：1、用点画线和细实线画出各视图的作图基准线。
2、用细实线、虚线，按照物体的构成，先大后小，先整体，后局部的顺序，用三视图的投影规律，画出物体三视图的底图。
3、底图画完后，需经过检查，没有错误后并清理图面，再按图线要求描深。
图线的描深顺序为：先曲线，后直线;水平线应自上而下，依次描深，垂线应自左向右依次描深。
按照这种顺序描深，可以保证曲线与直线的正确连接，提高描深速度，保证图面的清洁。
点的投影各种位置直线的投影(1)投影面平行线直线平行于一个投影面与另外两个投影面倾斜时，称为投影面平行线。
正平线——平行于V面倾斜于H、W面;水平线——平行于H面倾斜于V、W面;侧平线——平行于W面倾斜于H、V面。

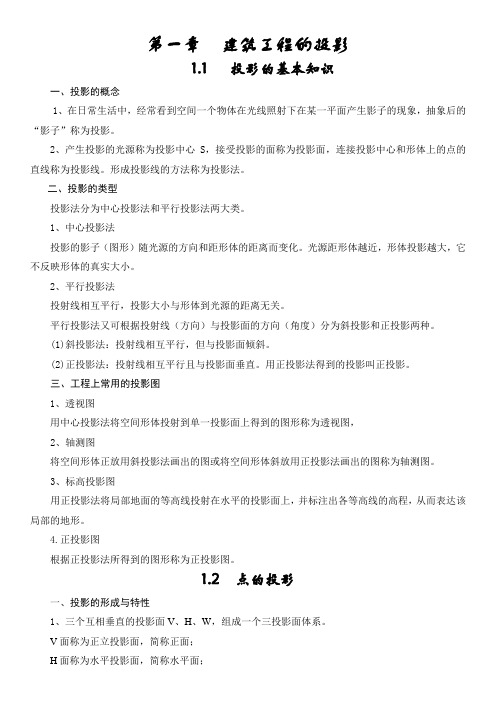

第一章建筑工程的投影1.1 投影的基本知识一、投影的概念1、在日常生活中，经常看到空间一个物体在光线照射下在某一平面产生影子的现象，抽象后的“影子”称为投影。
2、产生投影的光源称为投影中心S，接受投影的面称为投影面，连接投影中心和形体上的点的直线称为投影线。
形成投影线的方法称为投影法。
二、投影的类型投影法分为中心投影法和平行投影法两大类。
1、中心投影法投影的影子（图形）随光源的方向和距形体的距离而变化。
光源距形体越近，形体投影越大，它不反映形体的真实大小。
2、平行投影法投射线相互平行，投影大小与形体到光源的距离无关。
平行投影法又可根据投射线（方向）与投影面的方向（角度）分为斜投影和正投影两种。
(1)斜投影法：投射线相互平行，但与投影面倾斜。
(2)正投影法：投射线相互平行且与投影面垂直。
用正投影法得到的投影叫正投影。
三、工程上常用的投影图1、透视图用中心投影法将空间形体投射到单一投影面上得到的图形称为透视图，2、轴测图将空间形体正放用斜投影法画出的图或将空间形体斜放用正投影法画出的图称为轴测图。
3、标高投影图用正投影法将局部地面的等高线投射在水平的投影面上，并标注出各等高线的高程，从而表达该局部的地形。
4.正投影图根据正投影法所得到的图形称为正投影图。
1.2 点的投影一、投影的形成与特性1、三个互相垂直的投影面V、H、W，组成一个三投影面体系。
V面称为正立投影面，简称正面；H面称为水平投影面，简称水平面；W面称为侧立投影面，简称侧面。
规定三个投影轴OX 、OY、OZ向左、向前、向上为正。
空间点A分别向三个投影面H、V、W作水平投影（H面投影）、正面投影（V面投影）、侧面投影（W面投影），用相应的小写字母a、小写字母加一撇aˊ、小写字母加两撇a″作为投影符号。
2、点的投影规律：（1）正面投影和水平投影的连线垂直于OX轴。
（2）正面投影和侧面投影的连线垂直于OZ轴。
（3）水平投影到OX轴的距离等于侧面投影到OZ轴的距离。
第一章投影基本知识一、教学目的；掌握点、直线、平面的三面投影及作图方法二、教学方法：黑板教学与多媒体教学相结合三、教学手段：课堂教学和课后辅导相结合四、学时分配：讲课学时为2学时五、重点、难点：难点：1.点的三面投影及直角作标的关系2.平面上点和直线的作图方法六、辅导安排：课后安排辅导七、教学内容1.1 投影的基本知识一、投影法：概念：是从自然现象中抽象出来的，用来使空间形体产生平面图形，并通过投影图分析空间形体，在预设平面上表示空间图形的方法。
1、中心投影法：其模型由投影面P和投影中心S组成，SA为投影线，投影线SA与平面P 交点a，即为空间点A的中心投影，中心投影不能反映空间物体的真实形状，比实形大。
中心投影法：投影线都从投影中心出发的投影法。
2、平行投影法：投影线都互相平行的投影法，所得投影为平行投影，平行投影法分为正投影法和斜投影法。
正投影法（直角投影法）：投影方向垂直与投影面所得投影为正投影斜投影法：投影方向倾斜于投影面，所得的投影为斜投影机械图样中一般都采用正投影，反映空间形体的真实形状。
（如图1-1）图1-11.2正投影的基本性质1、具有不变性（1）空间点又有唯一投影，点的一个投影不能确定点的空间位置（2）直线的投影一般情况下，仍为直线，点在直线上，点的投影必在直线上的投影上（3）与投影面平行的直线的投影反映直线的实长与投影面平行的平面的投影反映平面的实形（4）空间平行的两线段，其投影仍然平行2、等比性（1）直线上点分割线段之比等于其投影长度之比（2）两平行线段之比等于其投影长度之比3、积聚性（1）直线垂直与投影面，其投影积聚为一点（2）平面垂直与投影面，其投影积聚为一直线4、相似性（1）直线倾斜于投影面，直线长度缩短，仍为直线（2）平面倾斜于投影面，投影是类似形，面积缩小总结：直线垂直投影面，投影积聚点，直线平行投影面把实形现，直线倾斜于投影面长度缩短，形不变。
1.3点的投影点是最基本的几何元素，由正投影的特性可知，由于点的一个投影不能确定点的空间位置，因此我们常把几何形体放在两个或更多个互相垂直的投影面之间，向它们做投影形成多面投影一、点在三投影面体系中的投影1、三投影面体系的建立水平投影面——H，正投影面——V,侧立投影面——W2、点在三投影面体系中的投影如图1-2图1-2（1）立体图：空间点A向V面垂直的投影线，与投影面交于;;;a;, a;为点A的正面投影，向H、W面作垂直的投影线得水平投影a和侧面投影。
第一部分工程造价管理基础知识注：根据我区《考试大纲》，该部分占题量的50%第一章建设工程造价管理相关法规与制度第一节建设工程造价管理相关法律法规考纲要求1.了解工程造价管理相关法律、法规与制度。
2.熟悉《广西壮族自治区建设工程造价管理办法》。
一、建筑法——《中华人民共和国建筑法》（一）建筑许可1.建筑工程施工许可P1（1）施工许可证的申领申请施工许可证应具备的条件（共8条）P1（2）施工许可证的有效期限（3个月）（3）中止施工和恢复施工P12.从业资格P2（1）单位资质——广义的资质（2）专业技术人员资格——广义的资格（二）建筑工程发包与承包1.建筑工程发包（1）发包方式：招标发包、直接发包（2）禁止行为——禁止肢解工程2.建筑工程承包P2（1）承包资质（2）联合承包（3）工程分包（4）禁止行为——禁止转包和再分包（5）建筑工程造价（三）建筑工程监理P31.定义——受建设单位委托，进行“三控制”2.监理单位对设计质量的控制——间接管理3.监理单位对施工质量的控制——直接管理（四）建筑安全生产管理1.建筑安全生产管理的方针、制度2.施工现场安全由建筑施工企业负责（五）建筑工程质量管理1.建设单位、勘察设计单位、施工企业责任2.建筑工程竣工验收——验收后方可使用3.质量保修制度——质保年限二、《中华人民共和国合同法》P4（一）合同的定义（P4）和合同主体：1.自然人； 2.法人； 3.其他组织。
（二）合同的基本原则：平等、自愿、公平、诚实信用、合法的原则。
（三）合同发的构成：由总则、分则和附则三部分组成。
三、招标投标法 P6（一）招标1.招标的条件和方式2.招标文件3.其他规定（投标人的禁止行为）（二）投标1.投标文件。
（1）投标文件的内容。
（2）投标文件的送达。
2.联合投标。
3.其他规定。
（几种不正当竞争行为）（三）开标、评标和中标1.开标。
2.评标。
3.中标。
四、其他相关法律法规（一）价格法—《中华人民共和国价格法》1.经营者的价格行为（1）义务（2）权利（3）禁止行为2.政府的定价行为（1）定价目录（2）定价权限（3）定价范围（4）定价依据（二）土地管理法——《中华人民共和国土地管理法》1.土地所有权和使用权2.土地利用总体规划：国家实行土地用途管理制度，分为农用地、建设用地和未利用地。
3.建设用地（三）保险法——《中华人民共和国保险法》1.保险合同的订立2.财产保险合同3.人身保险合同（四）税收相关法律法规——《中华人民共和国税收征收管理办法》1.税务管理纳税人的延期纳税2.税率（比例税率、累进税率、定额税率）3.税收种类：（流转税、所得税、财产税、行为税、资源税）五、《广西壮族自治区建设工程造价管理办法》（重点为第2；4；14～18条）第二节建设工程造价管理制度考纲要求1.了解造价员管理制度和造价工程师执业资格制度。
2.了解工程造价咨询及其管理制度。
3.熟悉《广西壮族自治区建设工程造价员从业资格管理暂行办法》。
一、建设工程造价管理体制1.政府部门的行政管理国务院建设主管部门的主要管理职能P15 2.行业协会的自律管理中国建设工程造价管理协会的主要职能二、建设工程造价专业人员资格管理（一）造价工程师执业资格制度1.资格考试2.注册（1）初始注册（2）延续注册（有效期）P17（3）变更注册（4）不予注册（10种情形）P183.执业4.继续教育（二）造价员从业资格制度1.资格考试2.从业P203.资格证书的管理（验证不合格的情形P20）4.继续教育5.自律管理（造价员职业道德准则P21）三、建设工程造价咨询企业管理（一）工程造价咨询企业资质等级标准（分为甲级、乙级）P21~221.甲级资质标准2.乙级资质标准（二）工程造价咨询企业的业务承接（额度）1.业务范围（业务限制）2.执业3.企业分支机构4.跨省区承接业务（备案）（三）工程造价咨询企业的法律责任1.资质申请或取得的违规责任2.经营违规的责任3.其他违规责任四、《广西壮族自治区建设工程造价员从业资格管理暂行办法》第二章建设工程项目管理第一节建设工程项目概述考纲要求1.了解项目管理的概念。
2.了解建设项目管理的概念、内容与程序。
3.熟悉建设项目、单项工程、分部分项工程的概念与划分。
一、建设工程项目的组成与分类（一）建设工程项目的组成P251.单项工程例如：一所学校2.单位（子单位）工程例如：一栋教学楼3.分部（子分部）工程例如：基础、主体4.分项工程例如：钢筋、混凝土、模板（二）建设工程项目的分类1.按建设性质划分2.按投资作用划分3.按项目规模划分（分为大中小型）4.按项目的投资效益划分5.按项目的投资来源划分二、工程项目建设程序（一）投资决策阶段工作内容P231.编制项目建议书——定性2.编制可行性研究报告——定量3.项目投资决策审批制度（1）政府投资项目（2）非政府投资项目：1）核准制 2）备案制（二）实施阶段工作内容1.工程设计——初步设计、施工图设计2.建设准备——“三通一平”和开工手续3.施工安装——即建筑安装4.生产准备（二）交付使用阶段阶段工作内容1.竣工验收（验收准备、竣工备案P30）2.项目后评价——动态或静态评估三、建设工程项目管理及其主要内容（一）项目管理及其知识体系1.项目管理的概念P31（有一定的约束条件且不可复制）2.项目管理知识体系包括9个知识领域，即：范围管理、时间管理、成本管理、质量管理、人力资源管理、沟通管理、采购管理、风险管理和综合管理。
（二）建设工程项目管理及其发展趋势1. 建设工程项目管理的概念（建设工程项目管理的核心任务是控制项目目标——造价、质量、进度三控制）2. 建设工程项目管理的发展趋势P33：A.集成化B.国际化C.信息化（三）建设工程项目管理的类型和任务1.建设工程项目管理类型P34（1）业主方项目管理（2）工程总承包方项目管理（全过程）（3）设计方项目管理（4）施工方项目管理（5）供货方项目管理2.建设工程项目管理的任务P35：合同管理、组织协调、目标控制、风险管理、信息管理、环境保护。
第二节建设工程目标管理考纲要求了解建设项目的成本管理内容、控制理论与方法。
一、建设工程目标控制的原理和方法（一）建设工程目标控制原理1.控制的基本概念（动态控制P36）2.控制的类型：（1）主动控制P36（风险识别和计划、组织）；（2）被动控制P37 （二）建设工程目标控制的措施和方法1.措施：组织措施、技术措施、经济措施、合同措施2.主要方法（7种）：网络计划法、S曲线法、香蕉曲线法、排列图法、因果分析图法、直方图法、控制图法等。
二、建设工程项目成本管理的内容建设工程项目成本管理包括P39：成本预测、成本计划、成本控制、成本核算、成本分析、成本考核等内容。
（例如：房地产开发）第三节建设工程项目风险管理考纲要求了解建设项目风险管理的基本知识。
一、建设工程项目风险管理程序*1.建设工程项目风险的分类P41（1）按风险来源划分（5种）（2）按风险涉及的当事人划分（业主风险和承包商风险）（3）按风险可否管理划分（4）按风险的影响范围划分2.建设工程项目风险管理程序P42二、建设工程项目风险应对策略1.风险回避（概率大且损失大）2.风险自留（例如：材料价格风险）3.风险控制4.风险转移：（1）非保险转移（例如：分包）；（2）保险转移（例如：施工安全投保）。
第三章建设工程合同管理第一节合同概述考纲要求1.了解合同法的有关内容。
2.了解建设工程施工合同争议的解决方法。
一、合同的订立（一）合同的形式和内容P451.合同的形式：有书面形式、口头形式和其他形式。
2.合同的内容。
（二）合同订立的程序1. 要约P45（希望与他人订立合同的意思表示）（1）要约及其有效的条件（2）要约的生效（3）要约的撤回和撤销（4）要约的失效2. 承诺P46（是受要约人同意要约的意思表示）（1）承诺的期限（2）承诺的生效（3）承诺的撤回（在承诺通知到达之前或同时到达）（4）逾期承诺（5）要约内容的变更（三）合同的成立P471.合同成立的时间（在签字盖章之时）2.合同成立的地点（例如：《施工合同》）3.合同成立的其他情形（四）格式条款1.格式条款提供者的义务2.格式条款无效3.格式条款的解释（不利于提供条款的一方）（五）缔约过失责任（概念）二、合同的效力（一）合同生效（指产生法律效力，其与“合同成立”是两个不同的概念）P481.合同生效的时间2.附条件和附期限（约定*月*日生效）的合同（二）效力待定合同1.限制民事行为能力人订立的合同P482.无权代理人代订的合同(1)不发生效力的情形(2)具有法律效力的情形(3)法定代表人超越权限订立的合同(4)无处分权人处分他人财产合同的效力（三）无效合同1.无效合同的情形(5种情形P50)2.合同部分条款无效的情形(2种情形P50)（四）可变更或者撤销的合同1.合同可以变更或者撤销的情形(2种情形P50)2.撤销权的消灭(2种情形，1年，P51)3.无效合同或者被撤销合同的法律后果(3种情形P51)三、合同的履行（一）合同履行的原则：全面适当履行原则和诚实信用原则。
（二）合同履行的一般规定1.合同有关内容没有约定或约定不明确问题的处理（例如：按《定额》结算）。
(1)质量要求不明确问题的处理方法(2)价款或报酬问题不明确问题的处理方法(3)履行地点不明确问题的处理方法(4)期限 (5)方式 (6)费用2.合同履行中的第三人3.合同履行过程中几种特殊情况的处理4.合同生效后合同主体发生变化时的合同效力。
四、合同的变更和转让（一）合同的变更（指狭义变更，即内容变更）1.协议变更2.法定变更（二）合同的转让1. 合同债权转让；2. 合同债务转移；3. 合同权利义务的概括转让。
五、合同的权利义务终止（一）合同的权利义务终止的原因(7种)P55（二）合同的解除（三）标的物的提存(4种)六、违约责任（一）违约责任及其特点(4点)（二）违约责任的承担1.违约责任的承担方式(5种)P562.违约责任的承担主体3.违约责任与侵权责任的选择（三）不可抗力P57七、合同争议的解决（一）合同争议的和解与调解 1.和解2.调解*（二）合同争议的仲裁(或裁或诉)（三）合同争议的诉讼第二节建设工程造价管理相关合同考纲要求1.了解建设工程管理涉及的相关合同，熟悉工程造价管理相关合同。
2.熟悉建设工程合同类型及其选择方法。
一、建设工程项目中的主要合同关系在建设工程项目合同体系中，业主和承包商是两个最主要的节点。
（一）业主的主要合同关系P59图（二）承包商的主要合同关系P60图二、建设工程合同类型（一）建设工程勘察、设计合同1．工程勘察、设计合同的内容2．发包人的责任3．勘察、设计人的责任（二）建设工程施工合同（略，下节专题讲解）1．工程施工合同的内容2．发包人的权利与义务3．承包人的权利与义务三、建设工程合同类型（一）建设工程造价咨询合同（二）建设工程造价咨询合同标准条件（三）建设工程造价咨询合同专用条件第三节建设工程施工合同及总承包合同管理考纲要求1.了解建设工程施工合同文件的组成，熟悉建设工程施工合同造价相关条款。
