拉深工艺及模具设计
- 格式：ppt
- 大小：4.39 MB
- 文档页数：64
下载文档原格式
合集下载
拉深工艺与拉深模具设计与辅助工序
D 1(d13t2r2d)
4）拉深件底部孔距：
dd12r1t
拉深工艺与拉深模具设计和辅助工 序
4.2.3 拉深件的精度等级 主要指其横断面的尺寸精度；一般在IT13级
以下，不宜高于IT11级，高于IT13级的应增加整 形工序。
4.2.4 拉深件的材料 1）具有较大的硬化指数； 2）具有较低的径向比例应力σr/σb峰值； 3）具有较小的屈强比σs/σb； 4）具有较大的厚向异性指数r。
课后思考
1、阐述拉深模设计程序，与冲裁模设计程 序比较，在确定工艺方案时有什么区别？
拉深工艺与拉深模具设计和辅助工 序
4.2 审图与拉深工艺性分析
学习目标： 掌握拉深件的结构工艺性要求，了解拉深件在
公差、材料上的要求，掌握拉深件工序安排的一般 原则。
教学要求： 根据弯曲件的结构工艺性要求改善拉深件的结
拉深工艺与拉深模具设计和辅 助工序
拉深工艺与拉深模具设计和辅助工 序
概述 4.1 拉深模设计程序 4.2 审图与拉深工艺性分析 4.3 拉深件毛坯尺寸计算 4.4 圆筒形件拉深计算 4.5 拉深凸、凹模结构设计 4.6 拉深件成形模具总体结构设计 4.7 其它旋转体件的拉深 4.8 盒形件的拉深 4.9 其它拉深方法 4.10拉深次品分析拉深及工艺拉与拉深深模中具设的计和辅辅助助工 工序
拉深工艺与拉深模具设计和辅助工 序
拉深工艺与拉深模具设计和辅助工 序
案例分析： 带凸缘制件
壁厚成形零件的拉深工艺。
拉深工艺与拉深模具设计和辅助工 序
拉深件
拉深工艺与拉深模具设计和辅助工 序
拉深模
拉深工艺与拉深模具设计和辅助工 序
播放动画
4.1
拉深模设计程序
审图 拉深工艺性分析 拉深工艺方案制定
4）拉深件底部孔距：
dd12r1t
拉深工艺与拉深模具设计和辅助工 序
4.2.3 拉深件的精度等级 主要指其横断面的尺寸精度；一般在IT13级
以下，不宜高于IT11级，高于IT13级的应增加整 形工序。
4.2.4 拉深件的材料 1）具有较大的硬化指数； 2）具有较低的径向比例应力σr/σb峰值； 3）具有较小的屈强比σs/σb； 4）具有较大的厚向异性指数r。
课后思考
1、阐述拉深模设计程序，与冲裁模设计程 序比较，在确定工艺方案时有什么区别？
拉深工艺与拉深模具设计和辅助工 序
4.2 审图与拉深工艺性分析
学习目标： 掌握拉深件的结构工艺性要求，了解拉深件在
公差、材料上的要求，掌握拉深件工序安排的一般 原则。
教学要求： 根据弯曲件的结构工艺性要求改善拉深件的结
拉深工艺与拉深模具设计和辅 助工序
拉深工艺与拉深模具设计和辅助工 序
概述 4.1 拉深模设计程序 4.2 审图与拉深工艺性分析 4.3 拉深件毛坯尺寸计算 4.4 圆筒形件拉深计算 4.5 拉深凸、凹模结构设计 4.6 拉深件成形模具总体结构设计 4.7 其它旋转体件的拉深 4.8 盒形件的拉深 4.9 其它拉深方法 4.10拉深次品分析拉深及工艺拉与拉深深模中具设的计和辅辅助助工 工序
拉深工艺与拉深模具设计和辅助工 序
拉深工艺与拉深模具设计和辅助工 序
案例分析： 带凸缘制件
壁厚成形零件的拉深工艺。
拉深工艺与拉深模具设计和辅助工 序
拉深件
拉深工艺与拉深模具设计和辅助工 序
拉深模
拉深工艺与拉深模具设计和辅助工 序
播放动画
4.1
拉深模设计程序
审图 拉深工艺性分析 拉深工艺方案制定

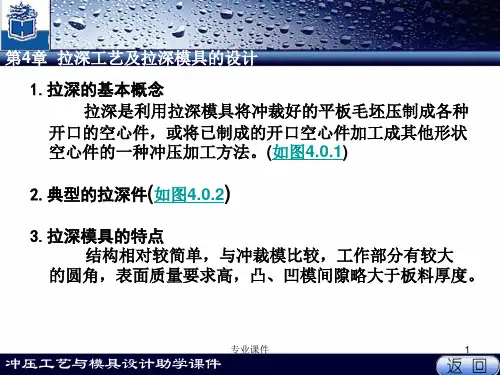

拉伸工艺及拉伸模具设计高教课件
专业课件
1
《冲冲 压压工工艺艺与与模模具具设设计计助学》课件
第4章 拉深工艺及拉深模具的设计
专业课件
2
《冲冲 压压工工艺艺与与模模具具设设计计助学》课件
第4章 拉深工艺及拉深模具的设计
专业课件
3
《冲冲 压压工工艺艺与与模模具具设设计计助学》课件
第4章 拉深工艺及拉深模具的设计
4.1 拉深变形过程的分析
《冲冲 压压工工艺艺与与模模具具设设计计助学》课件
第4章 拉深工艺及拉深模具的设计
4.1.4 拉深成形的障碍及防止措施
1.起皱(如图4.1.8)，影响起皱的因素： (1)凸缘部分材料的相对厚度 凸缘部分的相对料厚，即为 :
(2)切向压应力的大小 t Df d 或t Rf r
拉深时 3 的值决定于变形程度，变形程度越大，需要转移 的剩余材料越多，加工硬化现象越严重，则越 3大，就越容易起 皱。
（或半成品）的直径之比。 （如图4.2.2）
m1 d1 D
m2 d2 d1
.............
mn1 dn1 dn2
mn dn dn1
工件的直径与毛坯直径之比称为总拉深系数，即工件
所需要的拉深系数
m总
dn D
d1d2 ... Dd1 专业课件
d n1d n d n2d n1
m1m2...mn1mn
拉深是一个塑性变形过程，材料变形后必然发生加 工硬化，使其硬度和强度增加，塑性下降。
加工硬化的好处是使工件的强度和刚度高于毛坯材 料，但塑性降低又使材料进一步拉深时变形困难。
专业课件
23
《冲冲 压压工工艺艺与与模模具具设设计计助学》课件
第4章 拉深工艺及拉深模具的设计
拉深工艺及拉深模具设计说明书模板
1 d n1 kn mn dn
2、极限拉深系数 在保证侧壁不破坏的情况下所能得到的最小拉深系数称 为极限拉深系数（可查表）。拉深时，要保证拉深顺利 进行，每次拉深系数应大于极限拉深系数。
影响极限拉深系数的因素：
1）材料的内部组织和力学性能：
塑性好，组织均匀，晶粒大小适当；屈强比小，塑性应变比大，板 料的拉深性能好，极限拉深系数就小。
max
Rw 1.1 s ln ( r) r
max
1.1 s
( Rw )
筒壁传力区的受力分析 凸模的压力通过筒壁传递至法兰的内边缘，将变形区的 材料拉入凹模，筒壁区所受的拉应力由以下各部分组成 ①使变形区产生塑性变形所必须的拉应力 ②克服变形区上下两个表面的摩擦阻力所必须的力 ③克服毛坯沿凹模圆角运动必须克服的弯曲阻力
2 、拉裂
拉深时筒壁总拉应力超过筒壁最薄弱处的材料强度 时，拉深件产生破裂。
原因：
1）由于法兰起皱，坯料不能通过凸凹模间隙，使筒 壁拉应力增大 2）压边力过大，使径向拉应力增大 3）变形程度太大
防止拉裂的措施:
1）采用适当的拉深比和压边力 2）增加凸模的表面粗糙度，改善凸缘部分变形材 料的润滑条件 3）合理设计模具工作部分的形状 4）选用拉深性能好的材料.
4.2.1 对拉深件形状尺寸的要求 1）拉深件形状应尽量简单、对称，尽可能一次拉 深成形。 2）尽量避免半敞开及非对称的空心件，应考虑设 计成对称（组合）的拉深，然后剖开；
3）在设计拉深件时，应注明必须保证外形或内形 尺寸，不能同时标注内外形尺寸；带台阶的拉 深件，其高度方向的尺寸标注一般应以底部为 基准。
pg
pg
py
2.底部圆角半径rpg 底部圆角半径rpg：指壁与底面的转角半径。 要求： 1）rpg≥t，一般取：rpg≥（35）t 2）rpg＜t，增加整形工序，每整形一次，rpg 可减小1/2。
模具设计与制造第7章拉深工艺与模具设计
有无明显缺陷。
尺寸测量
使用测量工具对拉深制品的尺 寸进行测量，以检查其是否符 合设计要求。
壁厚测量
使用壁厚测量仪对拉深制品的 壁厚进行测量，以检查其是否 均匀。
强度测试
对拉深制品进行拉伸或压缩试 验，以检测其力学性能是否满
足要求。
提高拉深制品质量的措施
选用优质材料
选用质量稳定、性能良好的材料，以提高拉深制品的基 本质量。
的强度和刚度等因素。
压力过大会导致工件破裂或模 具损坏，而压力过小则会导致
工件起皱或形状不规整。
压力控制需要与速度控制和温 度控制等参数进行协调，以确 保整个拉深过程的稳定性和可
靠性。
拉深工艺的速度控制
速度控制是拉深工艺中的另一 个重要参数，它直接影响到工
件的表面质量和尺寸精度。
速度控制需要考虑到工件的材 质、厚度、润滑条件以及模具
拉深工艺的应用领域
汽车行业
汽车覆盖件、油箱、仪 表盘等部件的制造。
家用电器行业
电子行业
航空航天行业
空调、冰箱、洗衣机等 产品的外壳和内部零件
的制造。
手机、电脑等产品的外 壳和内部结构件的制造。
飞机蒙皮、机身部件等 高精度、高质量要求的
零件的制造。
拉深工艺的发展趋势
高精度、高质量
柔性化、个性化
随着科技的发展，对拉深工艺的精度和 产品质量要求越来越高，高精度、高质 量的模具和加工设备成为发展的趋势。
破裂。
凸模设计
凸模的作用是将材料拉入凹模， 因此需要具有足够的刚性和强度。 凸模的直径应与凹模相匹配，以
保持适当的间隙。
压边圈设计
压边圈的作用是控制材料流动， 防止材料起皱。压边圈的宽度和 重量应适中，以确保压力均匀。
尺寸测量
使用测量工具对拉深制品的尺 寸进行测量，以检查其是否符 合设计要求。
壁厚测量
使用壁厚测量仪对拉深制品的 壁厚进行测量，以检查其是否 均匀。
强度测试
对拉深制品进行拉伸或压缩试 验，以检测其力学性能是否满
足要求。
提高拉深制品质量的措施
选用优质材料
选用质量稳定、性能良好的材料，以提高拉深制品的基 本质量。
的强度和刚度等因素。
压力过大会导致工件破裂或模 具损坏，而压力过小则会导致
工件起皱或形状不规整。
压力控制需要与速度控制和温 度控制等参数进行协调，以确 保整个拉深过程的稳定性和可
靠性。
拉深工艺的速度控制
速度控制是拉深工艺中的另一 个重要参数，它直接影响到工
件的表面质量和尺寸精度。
速度控制需要考虑到工件的材 质、厚度、润滑条件以及模具
拉深工艺的应用领域
汽车行业
汽车覆盖件、油箱、仪 表盘等部件的制造。
家用电器行业
电子行业
航空航天行业
空调、冰箱、洗衣机等 产品的外壳和内部零件
的制造。
手机、电脑等产品的外 壳和内部结构件的制造。
飞机蒙皮、机身部件等 高精度、高质量要求的
零件的制造。
拉深工艺的发展趋势
高精度、高质量
柔性化、个性化
随着科技的发展，对拉深工艺的精度和 产品质量要求越来越高，高精度、高质 量的模具和加工设备成为发展的趋势。
破裂。
凸模设计
凸模的作用是将材料拉入凹模， 因此需要具有足够的刚性和强度。 凸模的直径应与凹模相匹配，以
保持适当的间隙。
压边圈设计
压边圈的作用是控制材料流动， 防止材料起皱。压边圈的宽度和 重量应适中，以确保压力均匀。
冲压工艺与模具设计第4章 拉深
2.筒壁的拉裂
主要取决于：
一方面是筒壁传力区中的拉应力； 另一方面是筒壁传力区的抗拉强度。 当筒壁拉应力超过筒壁材料的抗拉强度时，拉深件就会在 底部圆角与筒壁相切处——“危险断面”产生破裂。
防止拉裂：
一方面要通过改善材料的力学性能，提高筒壁抗拉强度；
另一方面通过正确制定拉深工艺和设计模具，降低筒壁所 受拉应力。
1.等重量法 ：已有拉深件样品时，使用等重量法来求毛 坯直径会非常方便。 2.等体积法 ：适用于变薄拉深件。
3.等面积法：不变薄拉深工序用来计算毛坯尺寸的依据。
4.3.2 修边余量
修边余量：拉深件口部或凸缘周边不整齐;特别是经过多 次拉深后的制件，口部或凸缘不整齐的现象更为显著;因 此必须增加制件的高度或凸缘的直径，拉深后修齐增加 的部分即为修边余量。
4.凸模圆角部分 5.筒底部分 坯料各区的应力与应变是很不均匀的。
拉深过程中零件应力与应变状态
4.2.3 拉深变形过程中凸缘变形区的应力分布
圆筒件拉深时凸缘
变形区应力分布图
4.2.4 拉深件主要质量问题
拉深过程中的质量问题：Fra bibliotek主要是凸缘变形区的起皱和筒壁传力区的拉裂。
凸缘区起皱： 由于切向压应力引起板料失去稳定而产生弯曲； 传力区拉裂： 由于拉应力超过抗拉强度引起板料断裂。
毛坯尺寸的计算必须将加上了修边余量后的制件尺寸作 为计算的依据。 表4-5为无凸缘圆筒件的修边余量； 表4-6为带凸缘圆筒件的修边余量。
4.3.3 简单旋转体拉深件毛坯尺寸计算
1．将拉深件划分为若干个简单的几何体； 2．分别求出各简单几何体的表面积； 3．把各简单几何体面积相加即为零件总面积； 4．根据表面积相等原则，求出坯料直径。

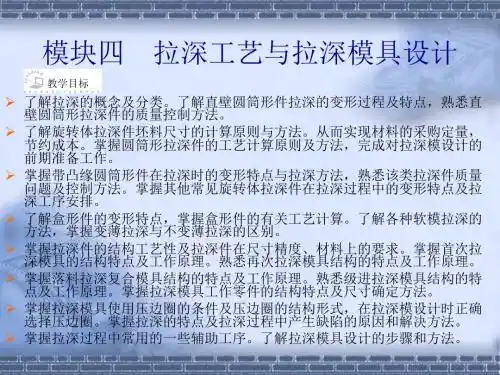

17809-冲压工艺与模具设计-电子教案-模块4
盒形件拉深时的应力分布
项目一 拉深工艺
低盒形件拉深件的毛坯
项目一 拉深工艺
高盒形件拉深件的毛坯
项目一 拉深工艺
任务八 其他拉深方法 变薄拉深件图
项目一 拉深工艺
液体凸模拉深的变形过程
项目一 拉深工艺
聚氨酯橡胶拉深模 强制润滑拉深
项目一 拉深工艺
变薄拉深
项目一 拉深工艺
项目二 拉深模具结构及工作原理
任务一 首次拉深模具的结构及工作原理
1. 无压边首次拉深模具
2. 有压边的首次拉深模具
项目二 拉深模具结构及工作原理
无压边装置的首次拉深模具 工作时，毛坯在定位圈3中 定位，拉深结束后，工件由 凹模底部的台阶完成脱模， 并由下模座底孔落下。由于 模具没有采用导向机构，故 模具安装时由校模圈2完成 凸、凹模的对中，保证间隙 均匀，工作时将校模圈移走。 该模具结构简单，制造方便， 通常用于材料塑性好、相对 厚度较大的零件拉深。由于 其凸模要深入凹模，所以只 适用于浅拉深。
项目二 拉深模具结构及工作原理
任务一 首次拉深模具的结构及工 作原理 任务二 再次拉深模具的结构及工 作原理
模块小结
项目一 拉深工艺
任务一 拉深概念及分类 典型拉深件
项目一 拉深工艺
拉深件的分类
项目一 拉深工艺
不变薄拉深
项目一 拉深工艺
变薄拉深
项目一 拉深工艺
任务二 直壁圆筒形件拉深的变形过程及特点 圆筒形拉深件
项目二 拉深模具结构及工作原理
无压边圈的再次拉深模具
项目二 拉深模具结构及工作原理
带弹性压边圈的再次拉深模具
项目二 拉深模具结构及工作原理
模具设计5拉深工艺与模具
•（二）有压边圈装置的简单拉深模
•
正装拉深模
•凸模较长，行程不大。
PPT文档演模板
•
倒装拉深模
•锥形压边圈将毛坯压成锥形有 利于拉深变形。
模具设计5拉深工艺与模具
•（三）压边圈装置分析 •1、弹性压边装置（用于普通单动压力机）
•a)橡皮压边装置
b)弹簧压边装置
c)气垫压边装置
PPT文档演模板
模具设计5拉深工艺与模具
模具设计5拉深工艺与模 具
PPT文档演模板
2020/11/20
模具设计5拉深工艺与模具
概述
• 拉深是将平面板料变成各种开口空心件的冲压工序。
•拉深件的分类：
• 圆筒形零件 • 曲面形零件 • 盒形零件 • 复杂形零件
•拉深件特点：
•效率高，精度高，材料消 耗少，强度刚度高。
•拉深压力机：
•单动、双动、三动压力机 和液压压力机。
模具设计5拉深工艺与模具
二、阶梯形件的拉深特点
• 1、判断能否一（t/D×100>1），而阶梯
之间直径之差和零件的高度较
小时，可一次拉出。
•判断条件：
• 上式中h/d是表6-9中拉深次数为1时的值
PPT文档演模板
模具设计5拉深工艺与模具
• 2、多次拉深时的拉深方法
PPT文档演模板
•负间隙拉深
模具设计5拉深工艺与模具
三、拉深凸凹模工作部分的尺寸及其制造公差
•1、最后一道工序： •拉深模工作部分尺寸及公差应按工件要求确定。
•工件要求外形尺寸时：
•工件要求内形尺寸时：
•2、中间各道工序：•凸凹模尺寸取毛坯过渡尺寸
•若以凹模为基准：
PPT文档演模板
拉伸工艺与拉深模具设计
“起皱”和筒壁传力区的“拉裂”是拉深工艺能否顺利进行的主要障碍。为此，必须了解起 皱和拉裂的原因，在拉深工艺和拉深模设计等方面采取适当的措施，保证拉深工艺的顺利进行，提高拉深件的 质量。
1.凸缘变形区的起皱 拉深过程中，凸缘区变形区的材料在切向压应力 σ 的作用下，可能会产生失稳起皱，如图 4.2.6 所示。 凸缘区会不会起皱，主要决定于两个方面：一方面是切向压应力 σ 的大小，越大越容易失稳起皱；另一方面 是凸缘区板料本身的抵抗失 稳的能力，凸缘宽度越大，厚度越薄，材料弹性模量和硬化模量越小，抵抗失稳 能力越小。这类似于材料力学中的压杆稳定问题。压杆是否稳定不仅 取决于压力而且取决于压杆的粗细。在 拉深过程中 是随着拉深的进行而增加的，但凸缘变形区的相对厚度 也在增大。这说明拉深过程中失稳起皱的 因素在增加而抗失稳起皱的能力也在增加。
图 4.2.4
在厚度方向，由于压料圈的作用，产生压应力 ，通常 和 的绝对值比 大得多。厚度方向上材料的的变形 情况取决于径向拉应力 和切向压应力 之间比例关系，一般在材料产生切向压缩和径向伸长的同时，厚度有所 增厚，越接近于外缘，板料增厚越多。如果不压料（ =0），或压料力较小（ 小），这时板料增厚比较大。当 拉深变形程度较大，板料又比较薄时，则在坯料的凸缘部分，特别是外缘部分，在切向压应力 作用下可能失 稳而拱起，产生起皱现象。
此外，影响极限拉深系数的因素还有拉深方法、拉深次数、拉深速度、拉深件的形状等。 采用反拉深、软模拉深等可以降低极限拉深系数；首次拉深极限拉深系数比后次拉深极限拉深 系数小；拉深速度慢，有利于拉深工作的正常进行，盒形件角部拉深系数比相应的圆筒形件的
拉深系数小。 ３．极限拉深系数的确定 由于影响极限拉深系数的因素很多，目前仍难采用理论计算方法准确确定极限拉深系数。
1.凸缘变形区的起皱 拉深过程中，凸缘区变形区的材料在切向压应力 σ 的作用下，可能会产生失稳起皱，如图 4.2.6 所示。 凸缘区会不会起皱，主要决定于两个方面：一方面是切向压应力 σ 的大小，越大越容易失稳起皱；另一方面 是凸缘区板料本身的抵抗失 稳的能力，凸缘宽度越大，厚度越薄，材料弹性模量和硬化模量越小，抵抗失稳 能力越小。这类似于材料力学中的压杆稳定问题。压杆是否稳定不仅 取决于压力而且取决于压杆的粗细。在 拉深过程中 是随着拉深的进行而增加的，但凸缘变形区的相对厚度 也在增大。这说明拉深过程中失稳起皱的 因素在增加而抗失稳起皱的能力也在增加。
图 4.2.4
在厚度方向，由于压料圈的作用，产生压应力 ，通常 和 的绝对值比 大得多。厚度方向上材料的的变形 情况取决于径向拉应力 和切向压应力 之间比例关系，一般在材料产生切向压缩和径向伸长的同时，厚度有所 增厚，越接近于外缘，板料增厚越多。如果不压料（ =0），或压料力较小（ 小），这时板料增厚比较大。当 拉深变形程度较大，板料又比较薄时，则在坯料的凸缘部分，特别是外缘部分，在切向压应力 作用下可能失 稳而拱起，产生起皱现象。
此外，影响极限拉深系数的因素还有拉深方法、拉深次数、拉深速度、拉深件的形状等。 采用反拉深、软模拉深等可以降低极限拉深系数；首次拉深极限拉深系数比后次拉深极限拉深 系数小；拉深速度慢，有利于拉深工作的正常进行，盒形件角部拉深系数比相应的圆筒形件的
拉深系数小。 ３．极限拉深系数的确定 由于影响极限拉深系数的因素很多，目前仍难采用理论计算方法准确确定极限拉深系数。
毕业设计---拉深五金件的冲压工艺及模具设计
毕业设计（论文）任务书内容如下：1、毕业设计（论文）题目：拉深五金件的冲压工艺及模具设计2、应完成的项目：（1）、对冲压件进行工艺性分析和方案比较确定（2）、进行冲压工艺方案设计，主要参数计算（毛坯尺寸和拉伸次数确定，落料力、卸料力、压边力等）。
（3）、模具结构形式的确定（注意考虑卸料的结构）（4）、模具主要尺寸的确定（凸凹模刃口尺寸计算、确定卸料弹簧，确定压边材料和冲裁件的排样）（5）、模具整体设计和装配图绘制、主要零件的零件图（6）、选择压力机的规格（7）、装配图零部件明细表和主要零部件设计图（8）、每人须画不少于2个主要零件的零件图。
3、参考资料以及说明：（1）、钟毓斌主编.冲压工艺与模具设计.北京：机械工业出版社 2007 （2）、史铁梁主编.模具设计指导. 北京：机械工业出版社 2003（3）、肖祥芷主编.中国模具设计大典（3）.南昌.江西科技出版社 2003 （4）、《冲模设计手册》编写组. 冲模设计手册.北京：机械工业出版社 1996 （5）、陈锡栋主编. 实用模具技术手册.北京：机械工业出版社 2001 （6）、王孝培. 冲压手册[M]. 北京：机械工业出版社，19964. 本毕业设计（论文）任务书于2011年10月20日发出，应于2012年5月10日前完成。
指导教师：签发2011 年10 月20 日学生签名：2011 年10 月25 日毕业设计（论文）开题报告题目拉深五金件的冲压工艺及模具设计时间2011年10月25日至2012 年5月10日本课题的目的意义用本专业所学课程的理论和生产实际知识进行一次对该产品拉伸件的冷冲压模具设计。
主要工序包括：落料、拉深、冲孔。
主要意义1、综合运用专业理论和生产实践知识，进行冷冲模设计的实际训练，而培养和提高学生独立工作的能力。
2、巩固与扩充“冲压模工艺与设计”课程内容，掌握其设计的方法和步骤。
3、掌握冲压模具设计的基本技能，如计算、绘图、查阅设计资料和手册；熟悉模具标准及其它有关的标准和规范，并在模具设计中加以贯彻设计(论文)的基本条件及依据近年来冷冲模的应用越来越广泛，种类包括冲孔模、落料模、弯曲模、拉深模等。
拉深工艺及拉深模具设计复习题及答案
第四章拉深工艺及拉深模具设计复习题答案一、填空题1.拉深是是利用拉深模将平板毛坯压制成开口空心件或将开口空心件进一步变形的冲压工艺。
2.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不是锋利的刃口，其间隙一般稍大于板料的厚度。
3.拉深系数m是拉深后的工件直径和拉深前的毛坯直径的比值，m越小，则变形程度越大。
4.拉深过程中，变形区是坯料的凸缘部分。
坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩和径向伸长的变形。
5.对于直壁类轴对称的拉深件，其主要变形特点有：（１）变形区为凸缘部分；（２）坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩与径向的伸长，即一向受压、一向收拉的变形；（３）极限变形程度主要受传力区承载能力的限制。
6.拉深时，凸缘变形区的起皱和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。
7.拉深中，产生起皱的现象是因为该区域内受较大的压应力的作用，导致材料失稳_而引起。
8.拉深件的毛坯尺寸确定依据是面积相等的原则。
9.拉深件的壁厚不均匀。
下部壁厚略有减薄，上部却有所增厚。
10.在拉深过程中，坯料各区的应力与应变是不均匀的。
即使在凸缘变形区也是这样，愈靠近外缘，变形程度愈大，板料增厚也愈大。
11.板料的相对厚度t/D越小，则抵抗失稳能力越愈弱，越容易起皱。
12.因材料性能和模具几何形状等因素的影响，会造成拉深件口部不齐，尤其是经过多次拉深的拉深件，起口部质量更差。
因此在多数情况下采用加大加大工序件高度或凸缘直径的方法，拉深后再经过切边工序以保证零件质量。
13.拉深工艺顺利进行的必要条件是筒壁传力区最大拉应力小于危险断面的抗拉强度。
14.正方形盒形件的坯料形状是圆形；矩形盒形件的坯料形状为长圆形或椭圆形。
15.用理论计算方法确定坯料尺寸不是绝对准确，因此对于形状复杂的拉深件，通常是先做好拉深模，以理论分析方法初步确定的坯料进行试模，经反复试模，直到得到符合要求的冲件时，在将符合要求的坯料形状和尺寸作为制造落料模的依据。
拉深工艺及拉深模设计
拉深工艺及拉深模设计本章内容简介：本章在分析拉深变形过程及拉深件质量影响因素的基础上，介绍拉深工艺计算、工艺方案制定和拉深模设计。
涉及拉深变形过程分析、拉深件质量分析、圆筒形件的工艺计算、其它形状零件的拉深变形特点、拉深工艺性分析与工艺方案确定、拉深模典型结构、拉深模工作零件设计、拉深辅助工序等。
学习目的与要求：1．了解拉深变形规律、掌握拉深变形程度的表示；2．掌握影响拉深件质量的因素；3．掌握拉深工艺性分析。
重点：1. 拉深变形特点及拉深变形程度的表示；2．影响拉深件质量的因素；3．拉深工艺性分析。
难点：1．拉深变形规律及拉深变形特点；2．拉深件质量分析；3．拉深件工艺分析。
拉深：利用拉深模将一定形状的平面坯料或空心件制成开口空心件的冲压工序。
拉深工艺可以在普通的单动压力机上进行，也可在专用的双动、三动拉深压力机或液压机上进行。
拉深件的种类很多，按变形力学特点可以分为四种基本类型，如图5-1所示。
图5-1 拉深件示意图5.1 拉深变形过程分析5.1.1 拉深变形过程及特点图5-2所示为圆筒形件的拉深过程。
直径为D、厚度为t的圆形毛坯经过拉深模拉深，得到具有外径为d、高度为h的开口圆筒形工件。
图5-2 圆筒形件的拉深1．在拉深过程中，坯料的中心部分成为筒形件的底部，基本不变形，是不变形区，坯料的凸缘部分（即D-d的环形部分）是主要变形区。
拉深过程实质上就是将坯料的凸缘部分材料逐渐转移到筒壁的过程。
2．在转移过程中，凸缘部分材料由于拉深力的作用，径向产生拉应力，切向产生压应力。
在和的共同作用下，凸缘部分金属材料产生塑性变形，其“多余的三角形”材料沿径向伸长，切向压缩，且不断被拉入凹模中变为筒壁，成为圆筒形开口空心件。
3．圆筒形件拉深的变形程度，通常以筒形件直径d与坯料直径D的比值来表示，即m=d/D（5-1）其中m称为拉深系数，m越小，拉深变形程度越大；相反，m越大，拉深变形程度就越小。
5.1.2 拉深过程中坯料内的应力与应变状态拉深过程是一个复杂的塑性变形过程，其变形区比较大，金属流动大，拉深过程中容易发生凸缘变形区的起皱和传力区的拉裂而使工件报废。
端盖拉深工艺与模具设计
边 圈 拉 深 时 的 拉 深 系数 ）得 ，ｍ ．５ ．８ ＝０５ ～０５ ＜
０７ ６，所 以 工件 可 以一 次 拉深 完 成 。 ．４
边 。修边余量查表 （ 凸缘 圆筒形拉深件的修边余 无
量 ） （ 冲压 设 计 资 料 ） ，取 ＝２ ｍｍ。
２ 毛坯尺寸计 算 ．
装置的零件端 盖属于锥形拉深件 （ 见图１ ），材料
为０ Ａ１ ８ ，在 锅 炉 产 品生 产 时 ，由于 各 种 原 因零 件 拉 制 后起 皱 严 重 ，形 状 、尺 寸 均 不 符 合 图样 要 求 ，影 响 总体 安 装 及 锅 炉 运 行 。我 们 又 重 新进 行 了工 装 设
计算得Ｄ＝４ ９１ １． ｍｍ。经过试压修正 ，圆环毛
参磊
…
５ ９
间隙。
７ 模具设计 ．
Ｄ （ 一 Ｄ一０７ Ａ） ＋ ． ５ 在 凸 凹模模 壁强 度 允 许 的 条件 下 ，采 用 复合 工 艺 。 对 双 壁 空 心 零 件 采 用 反 拉 深 法 ， 由于 增 加 了 径 向拉应 力 盯． 作 用 ，根 据 塑性 方程 式 。 盯 ＝ 的 ＋
形 方案 。
３ 压边 圈的采 用及其类型 ．
为 了防止 在拉 深过 程 中工件 的边缘 起皱 ，应
使 毛 坯 在 被 拉 入 凹模 圆 角 以前 保 持 稳 定 状 态 ，其
稳 定 程 度 主 要 取 决 于 毛 坯 的相 对 厚 度 ｔ ｘ １ ０＝ ／ ０ Ｄ
（／１ ） ×１０ ．８ ２４ ０ ０ ＝０ ，拉深 系数／ 一０７ ６ ４ Ｔ ．４ ，根据 ／
４ 拉 深系数和拉 深次数 ．
在 制订 拉深 件 的工 艺 过 程 和 设计 拉 深 模 具 时 ， 必 须 预 先 确定 该 零 件 是 否 可 以一 道 工 序 拉成 ，正 确
０７ ６，所 以 工件 可 以一 次 拉深 完 成 。 ．４
边 。修边余量查表 （ 凸缘 圆筒形拉深件的修边余 无
量 ） （ 冲压 设 计 资 料 ） ，取 ＝２ ｍｍ。
２ 毛坯尺寸计 算 ．
装置的零件端 盖属于锥形拉深件 （ 见图１ ），材料
为０ Ａ１ ８ ，在 锅 炉 产 品生 产 时 ，由于 各 种 原 因零 件 拉 制 后起 皱 严 重 ，形 状 、尺 寸 均 不 符 合 图样 要 求 ，影 响 总体 安 装 及 锅 炉 运 行 。我 们 又 重 新进 行 了工 装 设
计算得Ｄ＝４ ９１ １． ｍｍ。经过试压修正 ，圆环毛
参磊
…
５ ９
间隙。
７ 模具设计 ．
Ｄ （ 一 Ｄ一０７ Ａ） ＋ ． ５ 在 凸 凹模模 壁强 度 允 许 的 条件 下 ，采 用 复合 工 艺 。 对 双 壁 空 心 零 件 采 用 反 拉 深 法 ， 由于 增 加 了 径 向拉应 力 盯． 作 用 ，根 据 塑性 方程 式 。 盯 ＝ 的 ＋
形 方案 。
３ 压边 圈的采 用及其类型 ．
为 了防止 在拉 深过 程 中工件 的边缘 起皱 ，应
使 毛 坯 在 被 拉 入 凹模 圆 角 以前 保 持 稳 定 状 态 ，其
稳 定 程 度 主 要 取 决 于 毛 坯 的相 对 厚 度 ｔ ｘ １ ０＝ ／ ０ Ｄ
（／１ ） ×１０ ．８ ２４ ０ ０ ＝０ ，拉深 系数／ 一０７ ６ ４ Ｔ ．４ ，根据 ／
４ 拉 深系数和拉 深次数 ．
在 制订 拉深 件 的工 艺 过 程 和 设计 拉 深 模 具 时 ， 必 须 预 先 确定 该 零 件 是 否 可 以一 道 工 序 拉成 ，正 确
模具设计第五章 拉深工艺及拉深模
26627D
七、拉深模制造特点
4)由于拉深过程中材料厚度变化及回弹变形等原因，复杂拉深件 坯料形状和尺寸设计值与实际值往往存在误差，坯料形状和尺寸 最终是在试模后确定。 2.拉深模凸、凹模的加工方法
26627D
七、拉深模制造特点
表5-4 拉深凸模常用加工方法
26627D
七、拉深模制造特点
表5-5 拉深凹模常用加工方法
一、拉深变形分析
26627D
图5-3 拉深件的网格变化
二、拉深件的主要质量问题
1.起皱
26627D
图5-4 起皱破坏
二、拉深件的主要质量问题
(1)影响起皱的主要因素 1)坯料的相对厚度t/D。 2)拉深系数ｍ。 (2)起皱的判断 在分析拉深件的成形工艺时，必须判断该冲件 在拉深过程中是否会发生起皱，如果不起皱，则可以采用无压边 圈的模具；否则，应该采用带压边装置的模具，如图5-5所示。
26627D
图5-10 圆筒形件
三、圆筒形件的拉深
解 由于t=2mm>1mm，所以按中线尺寸计算。 1)确定修边余量。 2)计算坯料展开直径。 3)确定是否用压边圈。 4)确定拉深次数。 5)确定各次拉深直径。 6)求各工序件高度。 7)画出工序图，如图5-11所示。
26627D
四、拉深模的典型结构
26627D
图5-9 多次拉深时筒形件直径的变化
三、圆筒形件的拉深
2.拉深系数
表5-3 圆筒形件带压边圈时的极限拉深系数
3.拉深次数 4.圆筒形件拉深各次工序尺寸的计算
(1)工序件直径 从前面介绍中已知，各次工序件直径可根据各 次的拉深系数算出。
Hale Waihona Puke 26627D三、圆筒形件的拉深
七、拉深模制造特点
4)由于拉深过程中材料厚度变化及回弹变形等原因，复杂拉深件 坯料形状和尺寸设计值与实际值往往存在误差，坯料形状和尺寸 最终是在试模后确定。 2.拉深模凸、凹模的加工方法
26627D
七、拉深模制造特点
表5-4 拉深凸模常用加工方法
26627D
七、拉深模制造特点
表5-5 拉深凹模常用加工方法
一、拉深变形分析
26627D
图5-3 拉深件的网格变化
二、拉深件的主要质量问题
1.起皱
26627D
图5-4 起皱破坏
二、拉深件的主要质量问题
(1)影响起皱的主要因素 1)坯料的相对厚度t/D。 2)拉深系数ｍ。 (2)起皱的判断 在分析拉深件的成形工艺时，必须判断该冲件 在拉深过程中是否会发生起皱，如果不起皱，则可以采用无压边 圈的模具；否则，应该采用带压边装置的模具，如图5-5所示。
26627D
图5-10 圆筒形件
三、圆筒形件的拉深
解 由于t=2mm>1mm，所以按中线尺寸计算。 1)确定修边余量。 2)计算坯料展开直径。 3)确定是否用压边圈。 4)确定拉深次数。 5)确定各次拉深直径。 6)求各工序件高度。 7)画出工序图，如图5-11所示。
26627D
四、拉深模的典型结构
26627D
图5-9 多次拉深时筒形件直径的变化
三、圆筒形件的拉深
2.拉深系数
表5-3 圆筒形件带压边圈时的极限拉深系数
3.拉深次数 4.圆筒形件拉深各次工序尺寸的计算
(1)工序件直径 从前面介绍中已知，各次工序件直径可根据各 次的拉深系数算出。
Hale Waihona Puke 26627D三、圆筒形件的拉深
第08章--拉深模具设计PPT课件
以由弹簧或橡皮产生，也可以由气垫产生。
5
带凸缘零 件的拉深模结 构，毛坯用定 位板定位，在 下模座上安装 了定距垫块， 用来控制拉深 深度，以保证 制件的拉深高 度和凸缘直径。
图8.6 凸缘件拉深模(定距垫块) 6
图8.7 凸缘件拉深模(打料块定距)
毛坯用固定挡料销定位，打料块同时起定距垫块的作用， 作用同样是控制拉深高度和凸缘直径。
第8章 拉深模具设计
8.1 单动压力机首次拉深模
8.1.1 无压边圈的拉深模
适用于底部平整、 拉深变形程度不大、 相对厚度(t/D)较大和 拉深高度较小的零件。
1
图8.1 无压边圈有顶出装置的拉深模
8.1.2 带压边圈的拉深模
板料毛坯 被拉入凹模。 在拉簧力的作 用下，刮件环 又紧贴凸模， 在凸模上行时 可以将制件脱 出，由下模座 孔中落下。
下止点
30°
60°
曲轴转角α
90° 23
8.6.4 模具工作部分尺寸的计算
1. 凸、凹模间隙 2. 凸、凹模圆角半径 3. 凸、凹模工作尺寸及公差 4. 凸模通气孔
24
8.6.5 模具的总体设计
模具的总装图如 图8.26所示。
采用正装式结构， 落料拉深凸凹模安装 在上模；
刚性卸料板卸去 废料，也起导尺作用，
线，
若落料拉深力曲线处于许用负荷曲线之下，则所选设备符合
工作要求；
若落料拉深力曲线超出许可范围(见图8.25)，则需选择标称
压力更大型号的压力机，继续以上校核过程。
26
图8.25 许用负荷与实际负荷
27
用导尺和固定挡 料销定位；
打料块将卡在凸 凹模内的工件推出。
图8.26 落料首次拉深复合模 25
第四章 拉深工艺与模具设计
t D
Ky (1
m1 )
以后各次拉深中制件不起皱的条件是： 实践证明：
t di1
K
y
(
1 m1
1)
直壁圆筒形件的首次拉深中起皱最易发生的时刻：拉深的初期
（二）拉裂 当筒壁拉应力超过筒壁材料的抗拉强度时，拉深件就会在底部圆角与 筒壁相切处——“危险断面”产生破裂。
为防止拉裂，可以从以下几方面考虑： （1）根据板材成形性能，采用适当的拉深比和压边力； （2）增加凸模表面粗糙度；改善凸缘部分的润滑条件； （3）合理设计模具工作部分形状；选用拉深性能好的材料等。
第四章 拉深工艺与模具设计
拉深变形过程分析
直壁旋转体零件拉深 工艺计算
非直壁旋转体零件拉深 成形方法
盒形件的拉深
拉深工艺设计 拉深模具的类型与结构
其他拉深方法 拉深模工作部分的设计
返回
拉伸：
拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心工 件，或将已制成的开口空心件加工成其它形状空心件的一种冲压加 工方法。拉深也叫拉延。
（二）筒壁传力区的受力分析
1．压边力Q引起的摩擦力：
m
2Q dt
2．材料流过凹模圆角半径产生弯曲变形的阻力
w
1 4
b
rd
t t
/
2
3．材料流过凹模圆角后又被拉直成筒壁的反向弯曲w 力 仍按上式进行计
算，拉深初期凸模圆角处的弯曲应力也按上式计算
w
w
1 4
b
rd
t t
2）筒底圆角半径rn
筒底圆角半径rn即是本道拉深凸模的圆角半径rp,确定方法如下：
r r 一般情况下，除末道拉深工序外，可取 pi = di。 对于末道拉深工序：
拉深工艺与拉深模设计
D d124d2(h1)6.2r81 d8r2
82449 9(76 3.8)6.2 87.584 87.52 20.572 20m8m
案例分析（毛坯尺寸计算） 电容器外壳 由图4-2可得：
d1=17.6mm d2=21.2mm h1=26.8mm h=28.6mm r=1.8mm h/d=28.6÷21.2=1.35
r
y
α
O
y
a）
b）
圆心重心位置
a）圆弧与水平线相交
b）圆弧与垂直线相交
O
2）作图解析法 ①将零件按母线分成若干个简单的几何部分；
②求出各简单几何部分的重心至旋转轴的旋转半径r1、r2、 r3……rn；并求出各部分母线长度l1、l2、l3……ln；则其 乘积之和lr= l1r1+l2r2+l3r3+……+lnrn；
当零件尺寸标注在外形时
D dD m a0 x .7 5 0 d
D pD m a0 x.7 5 Z0 p
当零件尺寸标注在内形时
dddm in 0.40 d
dpdm in 0.4Z0 p
D0 -Δ
Z /2
D +Δ 0
Z /2
Dp
dp
Dd
a）
零件尺寸标注
dd
b）
对于多次拉深，工序尺寸无需严格要求，凸、凹
（2）凸模圆角半径的确定 首次拉深，凸模圆角半径
rp1=（0.7~1.0）rd1 最后一次拉深，凸模圆角半径
r—零件圆角半径。
rpn=r
如果r<t时，则rpn≥t，然后整形。
中间各次拉深，凸模圆角半径
rpi-1=0.5（di-1-di-2t）
式中 di-1，di—各工序的外径（mm）。
82449 9(76 3.8)6.2 87.584 87.52 20.572 20m8m
案例分析（毛坯尺寸计算） 电容器外壳 由图4-2可得：
d1=17.6mm d2=21.2mm h1=26.8mm h=28.6mm r=1.8mm h/d=28.6÷21.2=1.35
r
y
α
O
y
a）
b）
圆心重心位置
a）圆弧与水平线相交
b）圆弧与垂直线相交
O
2）作图解析法 ①将零件按母线分成若干个简单的几何部分；
②求出各简单几何部分的重心至旋转轴的旋转半径r1、r2、 r3……rn；并求出各部分母线长度l1、l2、l3……ln；则其 乘积之和lr= l1r1+l2r2+l3r3+……+lnrn；
当零件尺寸标注在外形时
D dD m a0 x .7 5 0 d
D pD m a0 x.7 5 Z0 p
当零件尺寸标注在内形时
dddm in 0.40 d
dpdm in 0.4Z0 p
D0 -Δ
Z /2
D +Δ 0
Z /2
Dp
dp
Dd
a）
零件尺寸标注
dd
b）
对于多次拉深，工序尺寸无需严格要求，凸、凹
（2）凸模圆角半径的确定 首次拉深，凸模圆角半径
rp1=（0.7~1.0）rd1 最后一次拉深，凸模圆角半径
r—零件圆角半径。
rpn=r
如果r<t时，则rpn≥t，然后整形。
中间各次拉深，凸模圆角半径
rpi-1=0.5（di-1-di-2t）
式中 di-1，di—各工序的外径（mm）。
第四章-拉深工艺及拉深模具设计--复习题答案
第四章拉深工艺及拉深模具设计复习题答案一、填空题1.拉深是是利用拉深模将平板毛坯压制成开口空心件或将开口空心件进一步变形的冲压工艺。
2.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不是锋利的刃口，其间隙一般稍大于板料的厚度。
3.拉深系数m是拉深后的工件直径和拉深前的毛坯直径的比值，m越小，则变形程度越大。
4.拉深过程中，变形区是坯料的凸缘部分。
坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩和径向伸长的变形。
5.对于直壁类轴对称的拉深件，其主要变形特点有：（１）变形区为凸缘部分；（２）坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩与径向的伸长，即一向受压、一向收拉的变形；（３）极限变形程度主要受传力区承载能力的限制。
6.拉深时，凸缘变形区的起皱和筒壁传力区的拉裂是拉深工艺能否顺利进行的主要障碍。
7.拉深中，产生起皱的现象是因为该区域内受较大的压应力的作用，导致材料失稳_而引起。
8.拉深件的毛坯尺寸确定依据是面积相等的原则。
9.拉深件的壁厚不均匀。
下部壁厚略有减薄，上部却有所增厚。
10.在拉深过程中，坯料各区的应力与应变是不均匀的。
即使在凸缘变形区也是这样，愈靠近外缘，变形程度愈大，板料增厚也愈大。
11.板料的相对厚度t/D越小，则抵抗失稳能力越愈弱，越容易起皱。
12.因材料性能和模具几何形状等因素的影响，会造成拉深件口部不齐，尤其是经过多次拉深的拉深件，起口部质量更差。
因此在多数情况下采用加大加大工序件高度或凸缘直径的方法，拉深后再经过切边工序以保证零件质量。
13.拉深工艺顺利进行的必要条件是筒壁传力区最大拉应力小于危险断面的抗拉强度。
14.正方形盒形件的坯料形状是圆形；矩形盒形件的坯料形状为长圆形或椭圆形。
15.用理论计算方法确定坯料尺寸不是绝对准确，因此对于形状复杂的拉深件，通常是先做好拉深模，以理论分析方法初步确定的坯料进行试模，经反复试模，直到得到符合要求的冲件时，在将符合要求的坯料形状和尺寸作为制造落料模的依据。
方盒形拉深件的工艺性分析
方盒形拉深件的工艺性分析
方盒形拉深件是一种常用的金属加工工艺，用于制造各种形状的容器、外壳和零部件等。
其工艺性分析主要包括以下几个方面：
1. 材料选择：方盒形拉深件通常采用金属材料进行制造，如钢材、铝材等。
在选择材料时需要考虑材料的可加工性、强度、硬度和耐腐蚀性等性能，以满足产品的使用要求。
2.模具设计：方盒形拉深件的成形需要使用模具进行，模具的设计和制造对产品质量和工艺性有着重要影响。
模具设计需要考虑产品形状、尺寸、壁厚和材料特性等因素，以确保产品成形的精度和一致性。
3.拉深工艺参数：方盒形拉深件的加工过程需要控制好拉深工艺参数，包括下料尺寸、板材表面的润滑剂选择、压力和速度等。
这些参数的选择和调整能够影响产品的成形质量、表面质量和机械性能。
4.成形工艺：方盒形拉深件的成形工艺包括下料、冲裁、拉伸、回弹和修整等几个步骤。
在操作过程中需要注意控制好每个步骤的工艺要求和工艺参数，避免出现裂纹、变形或者表面质量不良等问题。
5.产品质量控制：方盒形拉深件的质量要求通常包括尺寸精度、表面质量和机械性能等方面。
在加工过程中需要控制好每个环节的工艺参数，及时发现并解决质
量问题，确保产品达到客户的要求。
总之，方盒形拉深件的工艺性分析需要综合考虑材料、模具设计、工艺参数和工艺过程等因素，以确保产品质量和工艺性能的要求。
更好地应用于实际生产中，提高方盒形拉深件的制造效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 圆筒形件拉深工艺计算及其模具设计 二、圆筒形件的拉深次数及工序尺寸的确定 1.无凸缘圆筒形件的拉深次数及工序尺寸的确定
当m总＞［m］时，拉深件可一次拉成，否则需要多次拉深。 其拉深次数的确定有以下几种方法： （１）查表（表5-7）法
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
二、圆筒形件的拉深次数及工序尺寸的确定 1.无凸缘圆筒形件的拉深次数及工序尺寸的确定 （2）推算方法 1）由表5-4或表5-5中查得各次的极限拉深系数； 2）依次计算出各次拉深直径，即
ｄ1＝ｍ1Ｄ；ｄ2＝ｍ2ｄ1；…；ｄｎ＝ｍｎｄｎ－１； 3）当ｄｎ≤ｄ时，计算的次数即为拉深次数。
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
一、圆筒形件拉深的拉深变形过程及特点 1.变形过程
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
拉 深 的 网 格 试 验
第四章 拉伸工艺及模具设计
第一节 圆筒形件 拉深的变形过 程
一、圆筒形件拉 深的拉深变形 过程及特点
2.特点
第五章 拉伸工艺及模具设计
拉
深
过
程
的
应
力
与
应
变
下标1、2、3分
状
别代表坯料径向、 厚度方向、切向
态
的应力和应变
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程 三、拉深时凸缘区的应力分布与起皱 1、凸缘变形区的应力分布
拉深件的壁厚和硬度的变化
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
第二节 圆筒形件拉深工艺计算及其模具设计
二、极限拉深系数的确定 1.坯料形状和尺寸确定的理论依据 （1）相似原理 。 （2）体积不变原理 。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
二、极限拉深系数的确定 2.坯料尺寸的确定
按图得： 故
整理后可得坯料直径为:
第五章 拉伸工艺及模具设计
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 3.极限拉深系数的确定
表5-2和表5-3是圆筒形件在不同条件下各次拉深的极限拉深系 数。
为了提高工艺稳定性和零件质量，适宜采用稍大于极限拉深 系数［m］的值
4. 后续各次拉深的特点
第五章 拉伸工艺及模具设计
如果m取得过小，会使拉深件起皱、断裂或严重变薄超差。 极限拉深系数［m］ 从工艺的角度来看，［m］越小越有利于减少工序数。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 2.影响极限拉深系数的因素 (1)材料的组织与力学性能 (2)板料的相对厚度 (3)材料的表面质量 (4)模具机构方面 (5)拉深条件
第四章 拉深工艺及模具设计
第四章 拉伸工艺及模具设计
概念：拉伸成形利用拉深模具将冲裁好P83）
? 加工对象：冲裁好的平板坯料或工序件 ? 加工依据：板材冲压成形性能（主要是塑性） ? 加工设备：主要是压力机 ? 加工工艺装备：拉深模具 ? 加工的产品：开口空心件
三、拉深时凸缘区的应力分布与 起皱
3、凸缘变形区的起皱
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程 三、筒壁传力区的受力分析与拉裂
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 1.拉深系数及其极限
拉深系数m是以拉深后的直 径d与拉深前的坯料D（工 序件dn）直径之比表示。
二、圆筒形件的拉深次数及工序尺寸的确定 1.无凸缘圆筒形件的拉深次数及工序尺寸的确定 （2）推算方法 1）由表5-4或表5-5中查得各次的极限拉深系数； 2）依次计算出各次拉深直径，即
ｄ1＝ｍ1Ｄ；ｄ2＝ｍ2ｄ1；…；ｄｎ＝ｍｎｄｎ－１； 3）当ｄｎ≤ｄ时，计算的次数即为拉深次数。
第五章 拉伸工艺及模具设计
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
一、圆筒形件拉深的拉深变形过程及特点 2.特点
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
二、拉深过程中坯料内的应力与应变状态 1、凸缘的平面部分----主要变形区 2、凸缘的圆角部分----过渡变形区 3、筒壁部分----传力区 4、底部圆角部分----过渡区 5、底部圆角部分----小变形传力区
第一次拉深系数：
第二次拉深系数：
第n次拉深系数：
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 1.拉深系数及其极限
拉深系数m表示拉深前后坯料（工序件）直径的变化率。 m愈小，说明拉深变形程度愈大，相反，变形程度愈小。 拉深件的总拉深系数等于各次拉深系数的乘积，即
此时ｄ4＝23ｍｍ＜28ｍｍ，所以应该用4次拉深成形。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
第五章 拉伸工艺及模具设计
例 求图所示筒形件的坯料尺寸及拉深各工序件尺寸。 材料为10钢，板料厚度ｔ＝2ｍｍ。
解：因ｔ＞ 1ｍｍ，故按板厚中径尺寸计算。 （１）计算坯料直径
根据零件尺寸，其相对高度为
查表5-4得切边量 坯料直径为 代已知条件入上式得Ｄ＝98.2ｍｍ
第五章 拉伸工艺及模具设计
（２）确定拉深次数 坯料相对厚度为
按表5-5可不用压料圈，但为了保险，首次拉深仍采用压料圈。 根据ｔ /Ｄ＝2.03％，查表 4.4.2得各次极限拉深系数ｍ 1＝0.50 ，ｍ2＝0.75，ｍ3＝0.78，ｍ4＝0.80，…。 故 ｄ1＝ｍ1Ｄ＝0.50×98.2ｍｍ＝49.2ｍｍ
ｄ2＝ｍ2ｄ1＝0.75×49.2ｍｍ＝36.9ｍｍ ｄ3＝ｍ3ｄ2＝0.78×36.9ｍｍ＝28.8ｍｍ ｄ4＝ｍ4ｄ3＝0.8×28.8ｍｍ＝23ｍｍ
三、拉深时凸缘区的应力分布与起皱 1、凸缘变形区的应力分布
圆筒形件拉深时凸缘变形区的 应力分布
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
三、拉深时凸缘区的应力分布与 起皱
2、整个拉深过程中 和 的变 化规律
拉深过程凸缘区应力变化
? 1max
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
当m总＞［m］时，拉深件可一次拉成，否则需要多次拉深。 其拉深次数的确定有以下几种方法： （１）查表（表5-7）法
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
二、圆筒形件的拉深次数及工序尺寸的确定 1.无凸缘圆筒形件的拉深次数及工序尺寸的确定 （2）推算方法 1）由表5-4或表5-5中查得各次的极限拉深系数； 2）依次计算出各次拉深直径，即
ｄ1＝ｍ1Ｄ；ｄ2＝ｍ2ｄ1；…；ｄｎ＝ｍｎｄｎ－１； 3）当ｄｎ≤ｄ时，计算的次数即为拉深次数。
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
一、圆筒形件拉深的拉深变形过程及特点 1.变形过程
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
拉 深 的 网 格 试 验
第四章 拉伸工艺及模具设计
第一节 圆筒形件 拉深的变形过 程
一、圆筒形件拉 深的拉深变形 过程及特点
2.特点
第五章 拉伸工艺及模具设计
拉
深
过
程
的
应
力
与
应
变
下标1、2、3分
状
别代表坯料径向、 厚度方向、切向
态
的应力和应变
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程 三、拉深时凸缘区的应力分布与起皱 1、凸缘变形区的应力分布
拉深件的壁厚和硬度的变化
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
第二节 圆筒形件拉深工艺计算及其模具设计
二、极限拉深系数的确定 1.坯料形状和尺寸确定的理论依据 （1）相似原理 。 （2）体积不变原理 。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
二、极限拉深系数的确定 2.坯料尺寸的确定
按图得： 故
整理后可得坯料直径为:
第五章 拉伸工艺及模具设计
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 3.极限拉深系数的确定
表5-2和表5-3是圆筒形件在不同条件下各次拉深的极限拉深系 数。
为了提高工艺稳定性和零件质量，适宜采用稍大于极限拉深 系数［m］的值
4. 后续各次拉深的特点
第五章 拉伸工艺及模具设计
如果m取得过小，会使拉深件起皱、断裂或严重变薄超差。 极限拉深系数［m］ 从工艺的角度来看，［m］越小越有利于减少工序数。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 2.影响极限拉深系数的因素 (1)材料的组织与力学性能 (2)板料的相对厚度 (3)材料的表面质量 (4)模具机构方面 (5)拉深条件
第四章 拉深工艺及模具设计
第四章 拉伸工艺及模具设计
概念：拉伸成形利用拉深模具将冲裁好P83）
? 加工对象：冲裁好的平板坯料或工序件 ? 加工依据：板材冲压成形性能（主要是塑性） ? 加工设备：主要是压力机 ? 加工工艺装备：拉深模具 ? 加工的产品：开口空心件
三、拉深时凸缘区的应力分布与 起皱
3、凸缘变形区的起皱
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程 三、筒壁传力区的受力分析与拉裂
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 1.拉深系数及其极限
拉深系数m是以拉深后的直 径d与拉深前的坯料D（工 序件dn）直径之比表示。
二、圆筒形件的拉深次数及工序尺寸的确定 1.无凸缘圆筒形件的拉深次数及工序尺寸的确定 （2）推算方法 1）由表5-4或表5-5中查得各次的极限拉深系数； 2）依次计算出各次拉深直径，即
ｄ1＝ｍ1Ｄ；ｄ2＝ｍ2ｄ1；…；ｄｎ＝ｍｎｄｎ－１； 3）当ｄｎ≤ｄ时，计算的次数即为拉深次数。
第五章 拉伸工艺及模具设计
第四章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
一、圆筒形件拉深的拉深变形过程及特点 2.特点
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
二、拉深过程中坯料内的应力与应变状态 1、凸缘的平面部分----主要变形区 2、凸缘的圆角部分----过渡变形区 3、筒壁部分----传力区 4、底部圆角部分----过渡区 5、底部圆角部分----小变形传力区
第一次拉深系数：
第二次拉深系数：
第n次拉深系数：
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
一、拉深系数及拉伸次数 1.拉深系数及其极限
拉深系数m表示拉深前后坯料（工序件）直径的变化率。 m愈小，说明拉深变形程度愈大，相反，变形程度愈小。 拉深件的总拉深系数等于各次拉深系数的乘积，即
此时ｄ4＝23ｍｍ＜28ｍｍ，所以应该用4次拉深成形。
第五章 拉伸工艺及模具设计
第二节 圆筒形件拉深工艺计算及其模具设计
第五章 拉伸工艺及模具设计
例 求图所示筒形件的坯料尺寸及拉深各工序件尺寸。 材料为10钢，板料厚度ｔ＝2ｍｍ。
解：因ｔ＞ 1ｍｍ，故按板厚中径尺寸计算。 （１）计算坯料直径
根据零件尺寸，其相对高度为
查表5-4得切边量 坯料直径为 代已知条件入上式得Ｄ＝98.2ｍｍ
第五章 拉伸工艺及模具设计
（２）确定拉深次数 坯料相对厚度为
按表5-5可不用压料圈，但为了保险，首次拉深仍采用压料圈。 根据ｔ /Ｄ＝2.03％，查表 4.4.2得各次极限拉深系数ｍ 1＝0.50 ，ｍ2＝0.75，ｍ3＝0.78，ｍ4＝0.80，…。 故 ｄ1＝ｍ1Ｄ＝0.50×98.2ｍｍ＝49.2ｍｍ
ｄ2＝ｍ2ｄ1＝0.75×49.2ｍｍ＝36.9ｍｍ ｄ3＝ｍ3ｄ2＝0.78×36.9ｍｍ＝28.8ｍｍ ｄ4＝ｍ4ｄ3＝0.8×28.8ｍｍ＝23ｍｍ
三、拉深时凸缘区的应力分布与起皱 1、凸缘变形区的应力分布
圆筒形件拉深时凸缘变形区的 应力分布
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
三、拉深时凸缘区的应力分布与 起皱
2、整个拉深过程中 和 的变 化规律
拉深过程凸缘区应力变化
? 1max
第五章 拉伸工艺及模具设计
第一节 圆筒形件拉深的变形过程
