城镇燃气管道埋地钢管敷设施工工艺规程

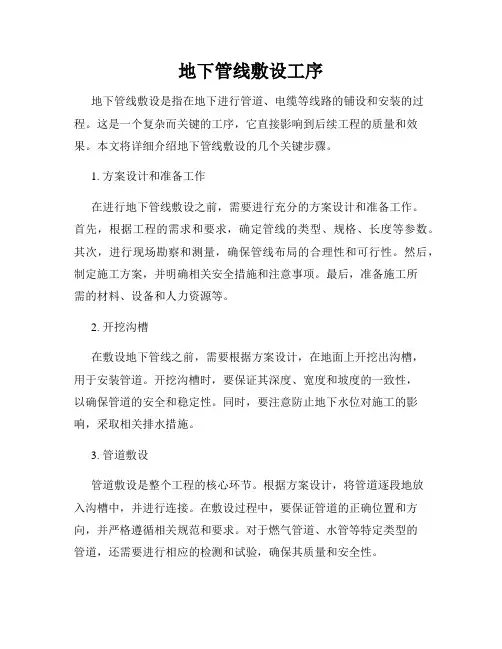

地下管线敷设工序地下管线敷设是指在地下进行管道、电缆等线路的铺设和安装的过程。

这是一个复杂而关键的工序，它直接影响到后续工程的质量和效果。

本文将详细介绍地下管线敷设的几个关键步骤。

1. 方案设计和准备工作在进行地下管线敷设之前，需要进行充分的方案设计和准备工作。

首先，根据工程的需求和要求，确定管线的类型、规格、长度等参数。

其次，进行现场勘察和测量，确保管线布局的合理性和可行性。

然后，制定施工方案，并明确相关安全措施和注意事项。

最后，准备施工所需的材料、设备和人力资源等。

2. 开挖沟槽在敷设地下管线之前，需要根据方案设计，在地面上开挖出沟槽，用于安装管道。

开挖沟槽时，要保证其深度、宽度和坡度的一致性，以确保管道的安全和稳定性。

同时，要注意防止地下水位对施工的影响，采取相关排水措施。

3. 管道敷设管道敷设是整个工程的核心环节。

根据方案设计，将管道逐段地放入沟槽中，并进行连接。

在敷设过程中，要保证管道的正确位置和方向，并严格遵循相关规范和要求。

对于燃气管道、水管等特定类型的管道，还需要进行相应的检测和试验，确保其质量和安全性。

4. 固定和保护完成管道敷设后，需要进行固定和保护措施，以防止管道的移动和损坏。

常用的固定方式包括使用支架、垫层等措施，以确保管道的稳定性。

对于重要的管道，如油气管道或高压电缆等，还需要进行金属管道或混凝土保护层的施工，以提高其抗压和防腐蚀能力。

5. 后续工程地下管线敷设完成后，还需要进行相关的后续工程，包括管道的绝缘处理、接地和接口连接等。

这些工作都属于最后的施工和测试阶段，旨在确保管线的正常使用和运行。

地下管线敷设工序是一个细致而复杂的过程，需要严格遵循相关规范和要求。

只有做好每个步骤和环节的工作，才能保证管道的安全和可靠，为后续的使用和维护提供良好的基础。

因此，在进行地下管线敷设时，施工方需高度重视，并配备专业的人员和设备，确保工程的质量和效果。

地下燃气管道施工标准地下燃气管道施工是一项非常重要的工程，其施工标准直接关系到燃气管道的安全性和使用效果。

为了确保地下燃气管道施工的质量和安全，以下是一些地下燃气管道施工的标准和要求。

一、施工前的准备工作。

1. 确定施工方案，在进行地下燃气管道施工前，需要制定详细的施工方案，包括施工过程、施工工艺、安全措施等内容。

2. 地质勘察，在施工前需要进行地质勘察，了解地下情况，确保施工的安全性。

3. 材料准备，准备好符合国家标准的管道材料和相关配件，确保施工质量。

二、施工过程中的注意事项。

1. 开挖施工，在进行地下燃气管道的开挖施工时，需要保证施工现场的安全，避免对周围环境造成影响。

2. 管道铺设，管道铺设时需要保证管道的均匀和平整，避免出现管道变形或损坏的情况。

3. 焊接工艺，在进行管道的焊接时，需要严格按照焊接工艺要求进行操作，确保焊接质量。

4. 管道连接，管道连接时需要使用符合要求的连接件，并进行严密的连接，避免出现漏气情况。

5. 管道保护，在管道铺设完毕后，需要进行管道的保护工作，确保管道不受外部环境的影响。

三、施工后的验收工作。

1. 管道试压，在管道施工完成后，需要进行管道的试压工作，确保管道的密封性和安全性。

2. 管道标识，对已完成的管道进行标识，包括管道的用途、管道的材质、施工单位等信息。

3. 施工记录，对施工过程进行记录，包括施工的时间、工艺、人员等信息，作为施工质量的证明。

通过以上地下燃气管道施工标准的要求，可以有效地保证地下燃气管道施工的质量和安全。

希望施工单位和相关人员能够严格按照标准要求进行施工，确保地下燃气管道的安全运行。

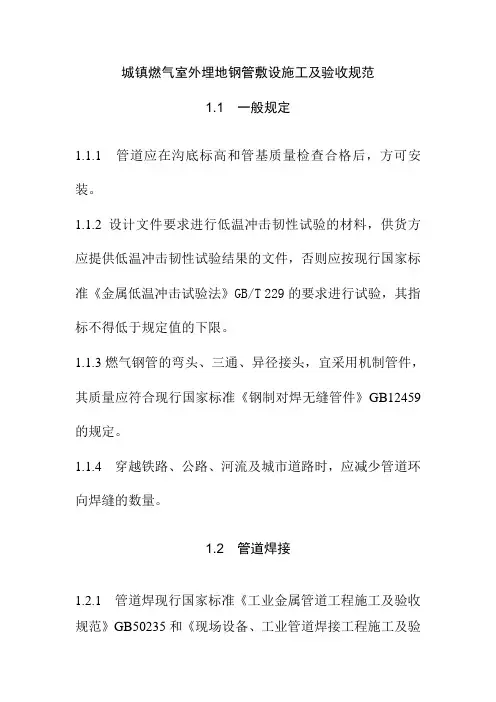

城镇燃气室外埋地钢管敷设施工及验收规范1.1一般规定1.1.1 管道应在沟底标高和管基质量检查合格后，方可安装。

1.1.2 设计文件要求进行低温冲击韧性试验的材料，供货方应提供低温冲击韧性试验结果的文件，否则应按现行国家标准《金属低温冲击试验法》GB/T 229的要求进行试验，其指标不得低于规定值的下限。

1.1.3燃气钢管的弯头、三通、异径接头，宜采用机制管件，其质量应符合现行国家标准《钢制对焊无缝管件》GB12459的规定。

1.1.4 穿越铁路、公路、河流及城市道路时，应减少管道环向焊缝的数量。

1.2管道焊接1.2.1 管道焊现行国家标准《工业金属管道工程施工及验收规范》GB50235和《现场设备、工业管道焊接工程施工及验收规范》GB50236的有关规定执行。

1.2.2管道的切割及坡口加工宜采用机械方法，当采用气割等热加工方法时，必须除去坡口表面的氧化皮，并进行打磨。

1.2.3 施焊环境应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236的有关规定。

1.2.4 氩弧焊时，焊口组对间隙宜为2~4mm。

其他坡口尺寸应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236的规定。

1.2.5 不应在管道焊缝上开孔。

管道开孔边缘与管道焊缝的间距不应小于100 mm。

当无法避开时，应对以开孔中心为圆心，1.5倍开孔直径为半径的圆中所包容的全部焊缝进行100%射线照相检测。

1.2.6管道焊接完成后，强度试验及严密性试验之前，必须对所有焊缝进行外观检查和对焊缝内部质量进行检验，外观检查应在内部质量检验前进行。

1.2.7 设计文件规定焊缝系数为1的焊缝或设计要求进行100%内部质量检验的焊缝，其外观质量不得低于现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236要求的Ⅱ级质量要求；对内部质量进行抽检的焊缝，其外观质量不得低于现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236要求的Ⅲ级质量要求。

燃气管道施工工序为了确保燃气管道施工的顺利进行，必须遵循一定的工序和规范。

下面将详细介绍燃气管道施工的工序。

一、方案设计阶段燃气管道施工的第一步是进行方案设计。

设计师根据工程需求和周边环境等因素，制定出详细的施工方案，包括管道的走向、材质选择、工程量计算等内容。

设计方案需经专业审核，并获得相关部门的批准。

二、勘察和布局阶段在设计方案获得批准后，即可进行勘察和布局工作。

勘察人员需要对施工地点进行详细的勘察，确定管道敷设线路和地下情况。

布局工作包括确定施工队伍和设备安排，确保施工工程的顺利进行。

三、土方开挖和管沟开挖土方开挖是燃气管道施工的重要环节。

施工队伍根据设计方案，在地面进行土方开挖，为管道敷设做准备。

同时，还需进行管沟开挖，将管道敷设线路清理出来，确保管道的安全敷设。

四、管道敷设经过土方开挖和管沟开挖后，即可进行管道的敷设工作。

施工人员根据设计方案，将管道逐段敷设到位，确保管道连接牢固且符合要求。

敷设过程中需注意管道的保护，避免损坏。

五、管道连接和焊接管道敷设完成后，需进行管道的连接和焊接工作。

施工人员根据设计要求，将管道进行连接，利用焊接设备对管道进行焊接，确保连接牢固。

焊接工作需进行质量检查，确保焊接质量符合标准。

六、试压和检测燃气管道施工完成后，必须进行试压和检测工作。

施工人员利用专业设备对管道进行试压，确保管道密封性良好。

同时，还需进行检测工作，检查管道的安全性和稳定性，确保管道可以正常使用。

七、竣工验收最后，燃气管道施工完成后，需进行竣工验收。

相关部门会对工程进行检查和验收，确保燃气管道施工符合相关标准和规范。

只有通过验收后，燃气管道才能正式投入使用。

总结以上所述即燃气管道施工的工序流程。

在实施施工工序的过程中，需严格按照相关规范和标准进行操作，确保工程质量和安全。

希望以上内容对您有所帮助。

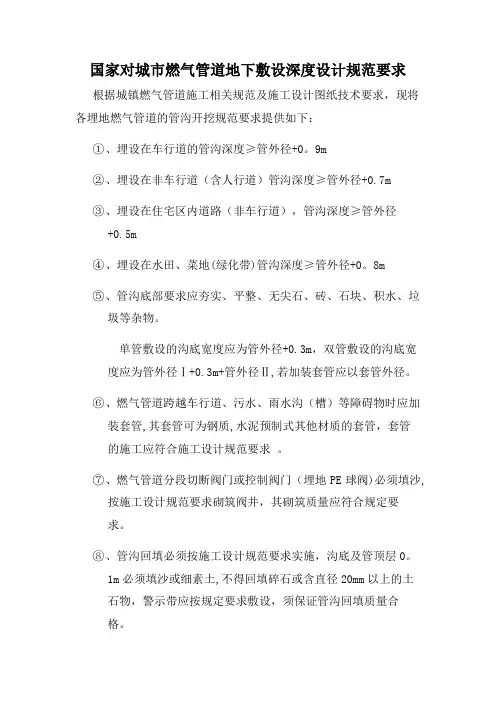

国家对城市燃气管道地下敷设深度设计规范要求
根据城镇燃气管道施工相关规范及施工设计图纸技术要求，现将各埋地燃气管道的管沟开挖规范要求提供如下：
①、埋设在车行道的管沟深度≥管外径+0。

9m
②、埋设在非车行道（含人行道）管沟深度≥管外径+0.7m
③、埋设在住宅区内道路（非车行道），管沟深度≥管外径
+0.5m
④、埋设在水田、菜地(绿化带)管沟深度≥管外径+0。

8m
⑤、管沟底部要求应夯实、平整、无尖石、砖、石块、积水、垃
圾等杂物。

单管敷设的沟底宽度应为管外径+0.3m，双管敷设的沟底宽度应为管外径Ⅰ+0.3m+管外径Ⅱ,若加装套管应以套管外径。

⑥、燃气管道跨越车行道、污水、雨水沟（槽）等障碍物时应加
装套管,其套管可为钢质,水泥预制式其他材质的套管，套管
的施工应符合施工设计规范要求。

⑦、燃气管道分段切断阀门或控制阀门（埋地PE球阀)必须填沙,
按施工设计规范要求砌筑阀井，其砌筑质量应符合规定要
求。

⑧、管沟回填必须按施工设计规范要求实施，沟底及管顶层0。

1m必须填沙或细素土,不得回填碎石或含直径20mm以上的土
石物，警示带应按规定要求敷设，须保证管沟回填质量合
格。

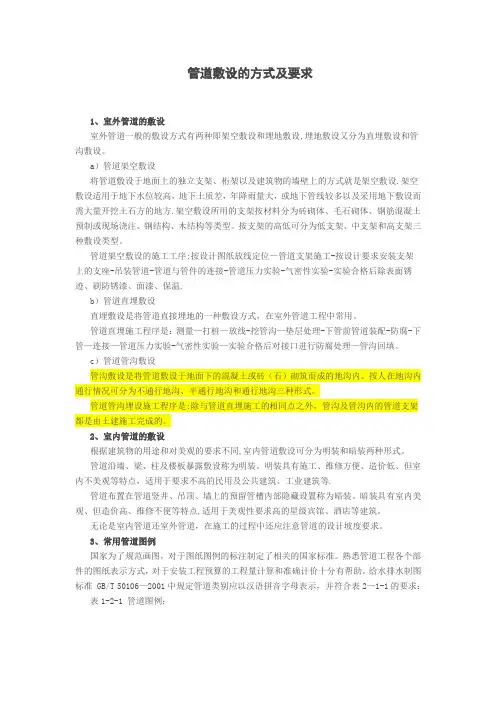

管道敷设的方式及要求1、室外管道的敷设室外管道一般的敷设方式有两种即架空敷设和埋地敷设,埋地敷设又分为直埋敷设和管沟敷设。

a）管道架空敷设将管道敷设于地面上的独立支架、桁架以及建筑物的墙壁上的方式就是架空敷设.架空敷设适用于地下水位较高，地下土质差，年降雨量大，或地下管线较多以及采用地下敷设而需大量开挖土石方的地方.架空敷设所用的支架按材料分为砖砌体、毛石砌体、钢筋混凝土预制或现场浇注、钢结构、木结构等类型。

按支架的高低可分为低支架、中支架和高支架三种敷设类型。

管道架空敷设的施工工序:按设计图纸放线定位—管道支架施工-按设计要求安装支架上的支座-吊装管道-管道与管件的连接-管道压力实验-气密性实验-实验合格后除表面锈迹、刷防锈漆、面漆、保温.b）管道直埋敷设直埋敷设是将管道直接埋地的一种敷设方式，在室外管道工程中常用。

管道直埋施工程序是：测量—打桩—放线-挖管沟—垫层处理-下管前管道装配-防腐-下管—连接—管道压力实验-气密性实验—实验合格后对接口进行防腐处理—管沟回填。

c）管道管沟敷设管沟敷设是将管道敷设于地面下的混凝土或砖（石）砌筑而成的地沟内。

按人在地沟内通行情况可分为不通行地沟、半通行地沟和通行地沟三种形式。

管道管沟埋设施工程序是:除与管道直埋施工的相同点之外，管沟及管沟内的管道支架都是由土建施工完成的。

2、室内管道的敷设根据建筑物的用途和对美观的要求不同,室内管道敷设可分为明装和暗装两种形式。

管道沿墙、梁、柱及楼板暴露敷设称为明装。

明装具有施工、维修方便、造价低、但室内不美观等特点，适用于要求不高的民用及公共建筑、工业建筑等.管道布置在管道竖井、吊顶、墙上的预留管槽内部隐藏设置称为暗装。

暗装具有室内美观、但造价高、维修不便等特点,适用于美观性要求高的星级宾馆、酒店等建筑。

无论是室内管道还室外管道，在施工的过程中还应注意管道的设计坡度要求。

3、常用管道图例国家为了规范画图，对于图纸图例的标注制定了相关的国家标准。

为规范城镇燃气输配工程施工及验收工作，提高技术水平，确保工程质量、安全施工、安全供气，制定本规范。

本规范合用于城镇燃气设计压力不大于 4.0MPa 的新建、改建和扩建输配工程的施工及验收。

工程施工必须按设计文件进行，如发现施工图有误或者燃气设施的设置不能满足现行国家标准《城镇燃气设计规范》 GB50028 时，不得自行更改，应及时向建设单拉和设计单位提出变更设计要求。

修改设计或者材料代用应经原设计部门允许。

工程施工所用设备、管道组成件等，应符合国家现行有关产品标准的规定，且必须具有生产厂质量检验部门的产品合格文件。

在入库和进入施工现场安装前，应对管道组成件进行检查，其材质、规格、型号应符合设计文件和合同的规定，并应按现行的国家产品标准进行外观检查；对外观质量有异议、设计文件或者本规范有要求时应进行有关质量检验，不合格者不得使用。

参预工程项目的各方在施工过程中，应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环境保护和文物保护等有关方面的规定。

城镇燃气输配工程施工及验收除应遵守本规范外，尚应遵守国家现行有关强制性标准的规定。

土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。

暂时水准点、管道轴线控制桩、高程桩，应经过复核后方可使用，并应定期校核。

施工单位应会同建设等有关单位，核对管道路由、相关地下管道以及构筑物的资料，必要时局部开挖核实。

施工前，建设单拉应对施工区域内已有地上，地下障碍物，与有关单位商议处理完毕。

在施工中，燃气管道穿越其他市政设施时，应对市政设施采取保护措施，必要时应征得产权单位的允许。

在地下水位较高的地区或者雨期施工时，应采取降低水位或者排水措施，及时清除沟内积水。

在繁华路段和城市主要道路施工时，宜采用封闭式施工方式。

在交通不可中断的道路上施工，应有保证车辆、行人安全通行的措施，并应设有负责安全的人员。

混凝土路面和沥青路面的开挖应使用切割机切割。

管道沟槽应按设计规定的平面位置和标高开挖。

2.1燃气管道施工方案2.1.1 管道施工流程地下燃气管道进场验收 地上燃气管道进场验收 土方开挖 管道试压、吹扫 室内外管道连接 支架制作安装 管道除锈刷漆 管道布管 管道焊接 施工准备管道探伤 竣工验收管道布管 管道电熔连接 管道气压试验 管道气体吹扫 土方回填 管道防腐、标示涂刷 安装管道示踪路线牌2.1.2 燃气管道安装（1）地下燃气管道安装1）依据：本工程PE管安装使用全自动PE对接焊机及全自动电熔焊机，依照《聚乙烯燃气管道工程技术规程》（CJJ63-2005）、《城镇燃气输配工程施工及验收规范》（CJJ33-2005）要求进行施工。

2）管道连接材料、设备PE管规格有：PE100 SDR11、PE100 SDR17.6；注：SDR表示管材外径与壁厚的比值。

焊接设备：全自动热熔焊机及全自动电熔焊机。

3）施工工序：施工工序参考施工工艺流程4）材料检验：(a) 聚乙烯燃气管道中的管材、管件应符合现行国家标准《燃气用埋地聚乙烯管材》《燃气用埋地聚乙烯管件》(GB15558.2-2005)的规定。

(b) 管材、管件应具有质量检验部门的产品质量检验报告和生产厂的合格证。

(c) 对管材、管件进行外观及几何尺寸检查，检查管材、管件内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均等。

(d) 燃气管材应为黄色，管材上应有连续的，间距不超过2m的永久性标志写明用途，原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。

5）PE管焊接PE管焊接采用热熔及电熔焊接两种方式：A热熔焊接热熔对接焊机采用热熔对接焊机，焊机操作尽量在平坦的路面上，使用焊机前应先对焊机进行检查，无误后方可进行下一步操作，焊机开机后将各项焊接参数调节好，并做好焊接前的各项准备工作:a 焊管前清除管端内外污物及加热板附着物,管道底用圆木垫底,以防管道在焊接过程中被磨坏。

b 管端铣口对口，其错边量小于壁厚的10%，最大允许间隙小于0.3mm，否则重铣直至合格。

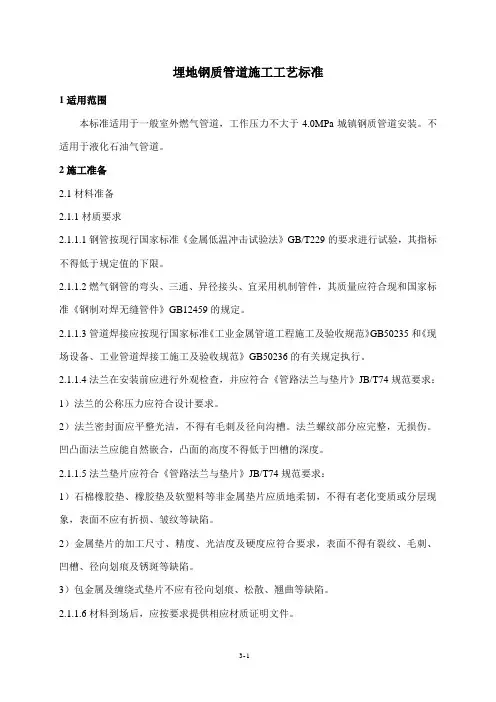

埋地钢质管道施工工艺标准1适用范围本标准适用于一般室外燃气管道，工作压力不大于4.0MPa城镇钢质管道安装。

不适用于液化石油气管道。

2施工准备2.1材料准备2.1.1材质要求2.1.1.1钢管按现行国家标准《金属低温冲击试验法》GB/T229的要求进行试验，其指标不得低于规定值的下限。

2.1.1.2燃气钢管的弯头、三通、异径接头、宜采用机制管件，其质量应符合现和国家标准《钢制对焊无缝管件》GB12459的规定。

2.1.1.3管道焊接应按现行国家标准《工业金属管道工程施工及验收规范》GB50235和《现场设备、工业管道焊接工施工及验收规范》GB50236的有关规定执行。

2.1.1.4法兰在安装前应进行外观检查，并应符合《管路法兰与垫片》JB/T74规范要求：1）法兰的公称压力应符合设计要求。

2）法兰密封面应平整光洁，不得有毛刺及径向沟槽。

法兰螺纹部分应完整，无损伤。

凹凸面法兰应能自然嵌合，凸面的高度不得低于凹槽的深度。

2.1.1.5法兰垫片应符合《管路法兰与垫片》JB/T74规范要求：1）石棉橡胶垫、橡胶垫及软塑料等非金属垫片应质地柔韧，不得有老化变质或分层现象，表面不应有折损、皱纹等缺陷。

2）金属垫片的加工尺寸、精度、光洁度及硬度应符合要求，表面不得有裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。

3）包金属及缠绕式垫片不应有径向划痕、松散、翘曲等缺陷。

2.1.1.6材料到场后，应按要求提供相应材质证明文件。

2.1.2管材运输2.1.2.1管材搬运和长途运输时要妥善捆扎，每根管子捆扎不应少于3个部位，管材两端要严加保护，防止振动和撞击。

2.1.2.2在装卸过程中，应轻起轻放，严禁摔碰，管材宜采用机械装卸，当采用人力装卸时，严禁管材自由滚落、拖拽或抛摔。

2.1.3管材排放与存放2.1.3.1应将管材卸在靠近安装现场并无车辆通行的适当地方。

2.1.3.2管材下沟槽前，应将管材沿沟槽一侧排放，搬运、排放过程中应注意防止管材碰撞受损。

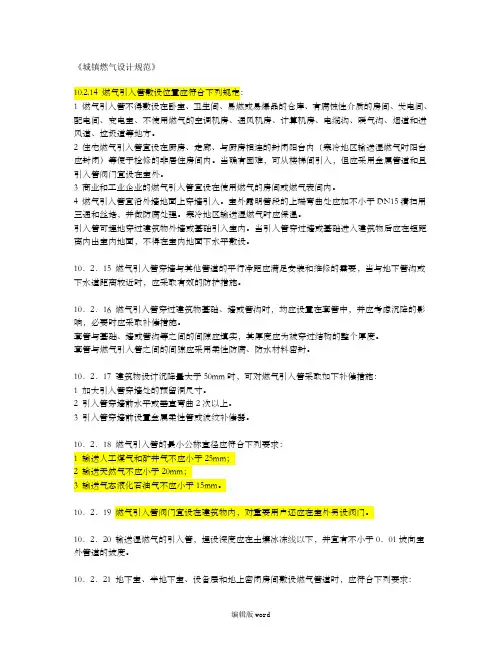

《城镇燃气设计规范》10.2.14 燃气引入管敷设位置应符合下列规定：1 燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。

2 住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内（寒冷地区输送湿燃气时阳台应封闭）等便于检修的非居住房间内。

当确有困难，可从楼梯间引入，但应采用金属管道和且引入管阀门宜设在室外。

3 商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。

4 燃气引入管宜沿外墙地面上穿墙引入。

室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵，并做防腐处理。

寒冷地区输送湿燃气时应保温。

引入管可埋地穿过建筑物外墙或基础引入室内。

当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面，不得在室内地面下水平敷设。

10．2．15 燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要，当与地下管沟或下水道距离较近时，应采取有效的防护措施。

10．2．16 燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。

套管与基础、墙或管沟等之间的间隙应填实，其厚度应为被穿过结构的整个厚度。

套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。

10．2．17 建筑物设计沉降量大于50mm时，可对燃气引入管采取如下补偿措施：1 加大引入管穿墙处的预留洞尺寸。

2 引入管穿墙前水平或垂直弯曲2次以上。

3 引入管穿墙前设置金属柔性管或波纹补偿器。

10．2．18 燃气引入管的最小公称直径应符合下列要求：1 输送人工煤气和矿井气不应小于25mm；2 输送天然气不应小于20mm；3 输送气态液化石油气不应小于15mm。

10．2．19 燃气引入管阀门宜设在建筑物内，对重要用户还应在室外另设阀门。

10．2．20 输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并宜有不小于0．01坡向室外管道的坡度。

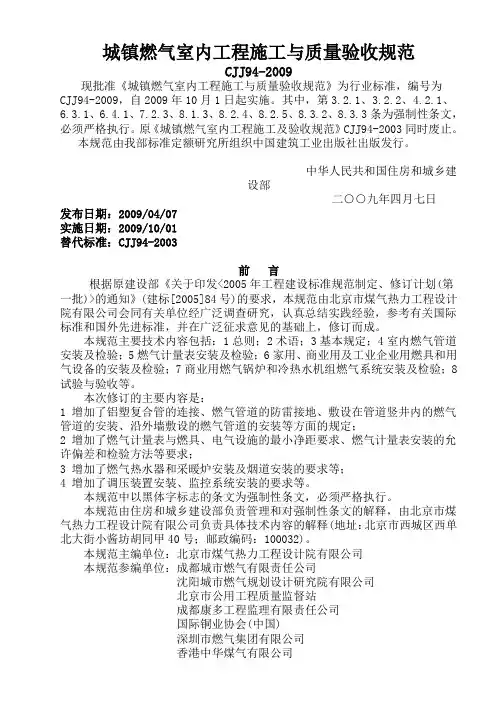

城镇燃气室内工程施工与质量验收规范CJJ94-2009现批准《城镇燃气室内工程施工与质量验收规范》为行业标准，编号为CJJ94-2009，自2009年10月1日起实施。

其中，第3.2.1、3.2.2、4.2.1、6.3.1、6.4.1、7.2.3、8.1.3、8.2.4、8.2.5、8.3.2、8.3.3条为强制性条文，必须严格执行。

原《城镇燃气室内工程施工及验收规范》CJJ94-2003同时废止。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部二○○九年四月七日发布日期：2009/04/07实施日期：2009/10/01替代标准：CJJ94-2003前言根据原建设部《关于印发<2005年工程建设标准规范制定、修订计划(第一批)>的通知》(建标[2005]84号)的要求，本规范由北京市煤气热力工程设计院有限公司会同有关单位经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订而成。

本规范主要技术内容包括：1总则；2术语；3基本规定；4室内燃气管道安装及检验；5燃气计量表安装及检验；6家用、商业用及工业企业用燃具和用气设备的安装及检验；7商业用燃气锅炉和冷热水机组燃气系统安装及检验；8试验与验收等。

本次修订的主要内容是：1 增加了铝塑复合管的连接、燃气管道的防雷接地、敷设在管道竖井内的燃气管道的安装、沿外墙敷设的燃气管道的安装等方面的规定；2 增加了燃气计量表与燃具、电气设施的最小净距要求、燃气计量表安装的允许偏差和检验方法等要求；3 增加了燃气热水器和采暖炉安装及烟道安装的要求等；4 增加了调压装置安装、监控系统安装的要求等。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文的解释，由北京市煤气热力工程设计院有限公司负责具体技术内容的解释(地址：北京市西城区西单北大街小酱坊胡同甲40号；邮政编码：100032)。

《城镇燃气设计规范》10214燃气引入管敷设位置应符合下列规定：1燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。

2住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内（寒冷地区输送湿燃气时阳台应封闭）等便于检修的非居住房间内。

当确有困难，可从楼梯间引入，但应采用金属管道和且引入管阀门宜设在室外。

3商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。

4燃气引入管宜沿外墙地面上穿墙引入。

室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵，并做防腐处理。

寒冷地区输送湿燃气时应保温。

引入管可埋地穿过建筑物外墙或基础引入室内。

当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面，不得在室内地面下水平敷设。

10 . 2. 15燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要，当与地下管沟或下水道距离较近时，应采取有效的防护措施。

10 . 2. 16燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。

套管与基础、墙或管沟等之间的间隙应填实，其厚度应为被穿过结构的整个厚度。

套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。

10 . 2. 17建筑物设计沉降量大于50mm时，可对燃气引入管采取如下补偿措施：1加大引入管穿墙处的预留洞尺寸。

2引入管穿墙前水平或垂直弯曲2次以上。

3引入管穿墙前设置金属柔性管或波纹补偿器。

10 . 2. 18燃气引入管的最小公称直径应符合下列要求：1输送人工煤气和矿井气不应小于25mm ;2输送天然气不应小于20mm ;3输送气态液化石油气不应小于15mm。

10 . 2. 19燃气引入管阀门宜设在建筑物内，对重要用户还应在室外另设阀门。

10 . 2 . 20输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并宜有不小于0. 01坡向室外管道的坡度。

《城镇燃气设计规范》10214 燃气引入管敷设位置应符合下列规定：1燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等地方。

2住宅燃气引入管宜设在厨房、走廊、与厨房相连的封闭阳台内（寒冷地区输送湿燃气时阳台应封闭）等便于检修的非居住房间内。

当确有困难，可从楼梯间引入，但应采用金属管道和且引入管阀门宜设在室外。

3商业和工业企业的燃气引入管宜设在使用燃气的房间或燃气表间内。

4燃气引入管宜沿外墙地面上穿墙引入。

室外露明管段的上端弯曲处应加不小于DN15清扫用三通和丝堵，并做防腐处理。

寒冷地区输送湿燃气时应保温。

引入管可埋地穿过建筑物外墙或基础引入室内。

当引入管穿过墙或基础进入建筑物后应在短距离内出室内地面，不得在室内地面下水平敷设。

10. 2. 15燃气引入管穿墙与其他管道的平行净距应满足安装和维修的需要，当与地下管沟或下水道距离较近时，应采取有效的防护措施。

10. 2. 16燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，并应考虑沉降的影响，必要时应采取补偿措施。

套管与基础、墙或管沟等之间的间隙应填实，其厚度应为被穿过结构的整个厚度。

套管与燃气引入管之间的间隙应采用柔性防腐、防水材料密封。

10. 2. 17建筑物设计沉降量大于 50mm寸，可对燃气引入管采取如下补偿措施：1加大引入管穿墙处的预留洞尺寸。

2引入管穿墙前水平或垂直弯曲2次以上。

3引入管穿墙前设置金属柔性管或波纹补偿器。

10. 2. 18燃气引入管的最小公称直径应符合下列要求：1输送人工煤气和矿井气不应小于25mm2输送天然气不应小于 20mm3输送气态液化石油气不应小于15mm10. 2. 19燃气引入管阀门宜设在建筑物内，对重要用户还应在室外另设阀门。

10. 2. 20输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，并宜有不小于0. 01坡向室外管道的坡度。

CJJ33—2005《城镇燃气输配工程施工及验收规范》1 总则1.0.1 为规范城镇燃气输配工程施工及验收工作，提高技术水平，确保工程质量、安全施工、安全供气，制定本规范。

1.0.2 本规范适用于城镇燃气设计压力不大于4.0MPa的新建、改建和扩建输配工程的施工及验收。

1.0.3 进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城镇燃气输配工程监理的单位，必须具有相应的监理资质。

工程项目必须取得建设行政主管部门批准的施工许可文件后方可开工。

1.0.4 承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。

间断焊接时间超过6个月，再次上岗前应重新考试；承担其他材质燃气管道安装的人员，必须经过专门培训，并经考试合格，间断安装时间超过6个月，再次上岗前应重新考试和技术评定。

当使用的安装设备发生变化时，应针对该设备操作要求进行专门培训。

1.0.5 工程施工必须按设计文件进行，如发现施工图有误或燃气设施的设置不能满足现行国家标准《城镇燃气设计规范》GB50028时，不得自行更改，应及时向建设单拉和设计单位提出变更设计要求。

修改设计或材料代用应经原设计部门同意。

1.0.6 工程施工所用设备、管道组成件等，应符合国家现行有关产品标准的规定，且必须具有生产厂质量检验部门的产品合格文件。

1.0.7 在入库和进入施工现场安装前，应对管道组成件进行检查，其材质、规格、型号应符合设计文件和合同的规定，并应按现行的国家产品标准进行外观检查；对外观质量有异议、设计文件或本规范有要求时应进行有关质量检验，不合格者不得使用。

1.0.8 参与工程项目的各方在施工过程中，应遵守国家和地方有关安全、文明施工、劳动保护、防火、防爆、环境保护和文物保护等有关方面的规定。

1.0.9 城镇燃气输配工程施工及验收除应遵守本规范外，尚应遵守国家现行有关强制性标准的规定。

燃气管道安装工艺标准QB/xxx-C-03-2001 1 适用范围1.1 本工艺标准适用于《压力管道安全管理与监察规定》所指的公用管道工程中燃气管道施工准备、预制、安装和检验验收。

1.2 燃气管道安装除应执行本安装工艺标准外，尚应符合国家现行有关的标准、规范的规定。

2 引用标准《城镇燃气输配工程施工及验收规范》 GJJ33-893 施工准备3.1 材料准备3.1.1 管道材料入库应登记人帐，检验合格的管道材料做好标识。

3.1.2管道材料必须具有质量证明书或合格证，无质量证明书或合格证的产品不得使用。

对特征数据有异议的材料，应进行复验或必要的分析，异议未解决前，管道材料不得使用。

3.1.3管道材料必须进行外观检查，其表面应符合下列要求，不合格者不得使用。

(1)无裂纹、缩孔、夹渣、折叠、重皮等缺陷;(2)锈蚀、凹陷及机械损伤的深度，不超过产品相应标准的壁厚负偏差;(3)螺纹、密封面、坡口的加工精度及粗糙度应达到设计要求或制造标准;(4)有产品标识。

3.1.4 工作温度低于-20℃的钢管及钢制管件应有低温冲击韧性试验结果，否则应按相应标准的要求进行试验，其指标不得低于规定值的下限。

3.1.5铸铁管租铸铁管件的性能和检验应符合现行标准的要求，且出厂前应做气密性试验。

3.1.6普通铸铁管承插接口使用水泥作密封填料时应采用425标号以上硅酸盐水泥或硅酸盐膨胀水泥; 在寒冷季节施工时，宜采用325标号以上的早期强度高的水泥; 当管道接口可能受化学腐蚀时应按设计要求采用325标号以上耐蚀水泥。

所采用水泥的品质要求和检验，应符合现行有关标准的要求。

3.1.7在有效保管期内的水泥，使用前应确保不受潮、不变质、不混杂其它物质。

3.1.8在使用铅作密封填料时，要求含铅量大于99．9％，其技术要求及检验应符合现行标准的规定。

3.1.9接口密封使用的油麻丝，应采用纤维长、柔性好、不含杂质的亚麻、线麻、白麻，浸没于柴油或性质类似的矿物油内，取出后风干而成。

1 总则1．O．1为统一我国城镇直埋供热管道工程的设计、施工及验收标准，促进直埋管道技术的发展和推广，制定本规程。

1．O．2本规程适用于供热介质温度小于或等于150℃、公称直径小于或等于DN500mm的钢制内管、保温层、保护外壳结合为一体的预制保温直埋热水管道。

1．O．3在地震、湿陷性黄土、膨胀土等地区应遵守《室外给水排水和煤气热力工程抗震设计规范》(GB50032)、《湿陷性黄土地区建筑规范》(GBJ25)、《膨胀土地区建筑地基技术规范》(GBJ112)的规定。

1．O．4直埋供热管道工程设计、施工和验收除应符合本规程外，尚应符合《城市热力网设计规范》(CJJ34)、《城市供热管网工程施工及验收规范》(C J J28)等国家现行有关标准的规定。

2术语和符号2．1术语2．1．1 屈服温差temperature difference of yielding 管道在伸缩完全受阻的工作状态下，钢管管壁开始屈服时的工作温度与安装温度之差。

2．1．2固定点fixpoint管道上采用强制固定措施不能发生位移的点。

2．1．3活动端free end管道上安装套筒、波纹管、弯管等能补偿热位移的部位。

2．1．4锚固点natural fixpoint管道温度变化时，直埋直线管道产生热位移管段和不产生热位移管段的自然分界点。

2．1．5 驻点 stagnation point两侧为活动端的直埋直线管段，当管道温度变化且全线管道产生朝向两端或背向两端的热位移，管段中位移为零的点。

2．1．6锚固段fully restrained section在管道温度发生变化时，不产生热位移的直埋管段。

2．1．7过渡段partly restrained section一端固定(指固定点或驻点或锚固点)，另一端为活动端，当管道温度变化时，能产生热位移的直埋管段。

2．1．8单长摩擦力friction of unit lengthwise pipeline 沿管道轴线方向单位长度保温外壳与土壤的摩擦力。

钢质燃气管道施工工艺1.1 适用范围适用于供气压力不大于300kPa的市政燃气输配工程室外埋地钢质燃气管道工程的施工。

1.2 施工准备1.2.1 技术准备1. 施工前做好施工图纸的会审，编制施工组织设计及交底工作。

2. 施工测量完成施工交接桩、复测工作，并进行护桩及加密点布置。

3. 原材料和半成品检验试验：管节、阀门的进场试验已完成。

1.2.2 材料要求1. 钢管：钢管的材料、规格、压力等级应符合设计规定，应有出厂合格证，表面应无显著锈蚀、裂纹、斑疤、重皮和压延等缺陷，不得有超过壁厚负偏差的凹陷和机械损伤。

钢管材质指标符合《低压流体输送用焊接钢管》(GB／T 3092)、《输送流体用无缝钢管》(GB／T 8163)或《承压流体输送管道用螺旋缝埋弧焊钢管》(SY／T 5036)的规定。

2. 管件：弯头、三通、封头宜采用成品件，应具有制造厂的合格证明书。

热弯弯管应符合《钢制弯管》(SY 52537)标准、三通应符合《钢制对焊无缝管件》(GB 12459)、封头应符合《钢制压力容器》(GB 150)的规定。

管件与管道母材材质应相同或相近。

管道附件不得采用螺旋缝埋弧焊钢管制作，严禁采用铸铁制作。

3. 焊条、焊丝：应有出厂合格证。

焊条的化学成分、机械强度应与管道母材相同且匹配，兼顾工作条件和工艺性；焊条质量应符合国家现行标准《碳素钢焊条》(GB／T 5117)、《低合金钢焊条》(GB／T 5118)的规定，焊条应干燥。

4. 阀门、波形管：阀门规格型号必须符合设计要求，安装前应先进行检验，出厂产品合格证、质量检验证明书和安装说明书等有关技术资料齐全。

5. 螺栓、螺母：应有出厂合格证，螺栓螺母的螺纹应完整，无伤痕、毛刺等缺陷，螺栓与螺母应配合良好，无松动或卡涩现象。

6. 法兰：应有出厂合格证，法兰盘密封面及密封垫片，应进行外观检查，不得有影响密封性能的缺陷存在。

7. 防腐材料(1) 钢质管道外防腐有挤压聚乙烯防腐层、熔结环氧粉末防腐层、聚乙烯胶带防腐层。

城镇燃气管道施工技术要求：前言城镇燃气管道的施工，主要内容是钢质管道和PE管道，你们施工人员进行了大量的安装，有了很多的经验和具体的作法，我们对现场情况不很清楚，只能按施工有关的规范讲讲个人的理解，不一定适合大家的要求，仅供参考，有不对之处，希望大家给予更正，更希望共同研讨，把施工质量搞好，确保城镇用气的安全、平稳。

下面分以下几个方面进行讲述。

1、遵循的标准和规范1.1 《城镇燃气输配工程施工及验收规范》CJJ33-2005。

1.2《城镇燃气设计规范》GB50028-2006。

1.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98。

1.4《钢制对焊无缝管件》GB/T 12459-2005。

1.5《钢管焊缝熔化焊对接接头射线透照工艺和质量分级》GB/T 12605-90。

1.6《钢焊缝手工超声波探伤方法和探伤结果分析》GB11345-89。

1.7《输送流体用无缝钢管》GB/T 8163-1999。

1.8《埋地钢质管道聚乙烯防腐层技术标准》SY/T0413-2002。

1.9《辐射交联聚乙烯热收缩带（套）》SY/T4054-2003。

1.10《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98。

1.11《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923-88。

1.12《燃气用埋地聚乙稀管材》GB15558.1-20031.13《燃气用埋地聚乙稀管件》GB15558.2-20051.14《聚乙稀燃气管道工程技求规程》CJJ63-952、施工队伍应具备的条件在《城镇燃气输配工程施工及验收规范》CJJ33-2005中用黑体字要求的内容，其内容为：2.1进行城镇燃气输配工程施工的单位，必须具有与工程规模相适应的施工资质；进行城镇燃气输配工程监理的单位，必须具有相应的监理资质。

工程项目必须取得建设行政主管部门批准的施工许可文件后方可开工。

2.2 承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊接）焊工合格证书，且在证书的有效期及合格范围内从事焊接工作。
