本地通信线路工程验收规范1 器材检验1．1 一般规定1．1．1 对光(电)缆及其他线路器材的规格、程式、数量应符合设计及订货合同要求。
1．1．2 工程所用光(电)缆及器材必须有产品质量检验合格证，厂方提交的产品测试记录。
不符合标准或无出厂检验合格证的光(电)缆和器材不得在工程中使用。
1．1．3 经过检验的光(电)缆及其他线路器材应做好记录。
1．2 电缆单盘检验1．2．1 全塑电缆检验应符合下列要求：1．外观检查：电缆外护套应无损伤。
2．密封性能：综合护套全塑电缆充入干燥气体气压应达到30～50 kPa 。
气压稳定后3小时(铠装电缆6 小时)，电缆气压值符合要求。
3．全塑电缆芯线色谱或排列端别应符合标准。
电缆A、B 端标记要明显。
4．铜芯全塑电缆的主要电气特性应符合设计要求和表1．2．1—1 的规定。
5．全塑电缆的绝缘指标应符合表1．2．1-2 的规定。
1．2．2 物理发泡聚乙烯傈氯乙烯绝缘同轴电缆检验应符合下列要求：表1．2．1 一l 铜芯全塑电缆的主要电气特性1．电缆外护套应无损伤。
2．在室温下，同轴电缆内外导体间施加500V 直流电压，保持60 s，绝缘电阻≥5 000MΩ·km。
3．衰减常数、回波损耗、屏蔽衰减等电缆的电气性能，应符合GY／T 135 《有线电视系统物理发泡聚乙烯绝缘同轴电缆人网技术条件和测量方法》的规定。
1．3 光缆单盘检验1．3．1 光缆外皮应无损伤，光缆端头封装应良好。
1．3．2 单盘光缆的光纤衰减系数应符合设计要求。
1．3．3 光缆中铜导线的电气指标应符合设计或相关规定。
1．3．4 光缆A、B 端标记要明显。
1．4 其他线路器材及设备检验1．4．1 环形钢筋混凝土电杆检验应符合下列要求：1．环形钢筋混凝土电杆的结构应为锥形体，锥度为1／75。
2．环形钢筋混凝土电杆有下列情况之一者不得使用：1)环向裂缝宽度超过0．5 mm；2)有可见纵向裂缝的；3)混凝土破碎部分总表面积超过200mm2。
通信线路工程验收规范通信线路工程验收是指对通信线路工程的质量、规格、技术标准、工程量等进行检查、测试、公正评价的过程，是确认通信线路工程交付前的最后一道程序，其合格与否直接关系到工程的质量和性能。
一、验收前准备1.制定验收方案验收方案是指载明什么时间、检验哪些工程等多项内容的方案，应由工程建设单位、设计单位、施工单位和监理单位等商定后，在施工前讨论和制订出来。
2.准备验收记录准备好日报、项目质量书、实测数据、批准的施工图纸、设备的使用说明书等材料，以确保验收记录的准确和完整。
3.对设备、技术人员进行资格审查必须要保证设备和技术人员的资格，同时要确保他们知晓安全规范并已经参加了相关培训。
二、验收内容1.线路检查对线路进行全面、详细、逐项地检查，对线路的安装、接头焊接、拉线方式、张力、距离、高度、路口、沟槽穿越等方面进行检查和核对。
2.设备检查对线路的设备进行检查，特别是对于吊装的钢管塔和铁塔，必须要准确检查其垂直度、水平度和地基稳定度。
3.通信线路测试对已安装好的通信线路进行各种测试，双向呼叫测试、线路温度测试、接地电阻测量、信号衰减、杂波、隔离电阻、阻抗匹配等测试应严格遵照通信行业标准操作。
4.图纸文件检查对线路工程的施工图纸是否按照规定制作，技术要求是否达到条件等方面进行检查。
三、验收标准1.通信线路的交叉口不得小于规定距离通信线路交叉口的选择要满足以下条件：1.交叉点的位置要能很好的防止外力破坏。
2.交叉点的位置要避免产生杂波，尤其是对于高频通信线路。
3.交叉点的位置要按照规定的距离要求选取。
2.接头的焊接应满足相关标准线路接头的焊接一定要能够满足强度、电气连接和通信传输的质量要求，同时还要防止其锈蚀。
3.线路的拉线和张力应符合标准要求对于线路的拉线和张力一定要符合国家规定标准。
4.线路测试参数应符合要求测试的参数应符合通信行业标准。
四、验收结果对于验收存在的不合格情况，应要求施工单位整改，并重新进行验收，直到通过验收为止。
通信线路验收规范公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-14 工程验收14. 1 随工检验14. I. 1 通信线路工程在施工过程中应采取巡视、旁站等方式进行随工检验。
隐蔽工程部分应进行隐蔽工程验收，并应签署“隐蔽工程检验签证”。
14. 1. 2 光（电）缆线路工程的质量随工检验应符合表 14. 1. 2 的规定。
103 ?注：“头”标记内容为隐蔽工页H。
14. 1. 3 硅芯管迫工程的质量随工检验应符合表14. 1. 3 的规定。
14. 2 工程初验14. 2. 1 通信线路工程施工结束，施工单位向建设单位提交完工报告、竣工资料后，建设单位应组织设计、监理和施工单位对工程进行竣工验收。
14. 2. 2 工程初步验收指标及要求应符合设计文件的规定以及相关技术体制。
14. 2. 3 初验应对通信线路工程安装工艺进行抽查，对线路的主要技术指标进行复测，工程各部分的竣工验收项目、内容及抽验比例应符合表 14. 2. 3 的规定。
注：工程设计或业主对光线线路色散与偏振模色散C PMD）有具体要求时，应进行色散及偏振模色散（PMD）测试。
14. 2. 4 已取得随工验收签证的安装和测试项目，在初步验收阶段可不再检验，验收小组认为有必要复验的，可进行买方复测验证。
14. 2. 5 初验阶段除按本规范第 14. 2. 3 条的内容验收外，还应对工程资料进行全面检查评议。
14. 3 工程试运行14. 3. 1 光（电）缆线路工程经初验合格后，应按要求的试运行期组织工程产品试运行。
14. 3. 2 工程试运行应由维护部门或建设单位委托的代维单位进行试运行期维护，并应全面考察工程质量，发现问题时应由责任单位返修。
14. 3. 3 工程试运行结束，维护部门应向工程建设部门提供工程试运行情况报告。
14. 4 工程终验14. 4. 1 工程终验应在初验合格并经试运行且工程遗留问题已经解决后进行。
通信线路工程验收文件

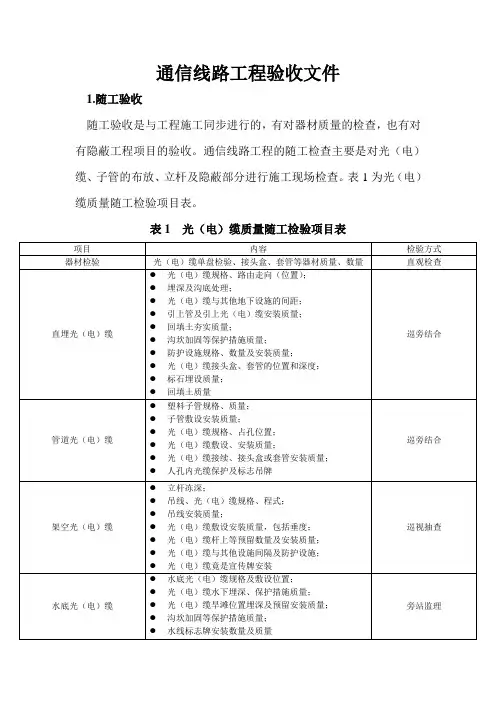

1.随工验收
随工验收是与工程施工同步进行的，有对器材质量的检查，也有对有隐蔽工程项目的验收。
通信线路工程的随工检查主要是对光（电）缆、子管的布放、立杆及隐蔽部分进行施工现场检查。
表1为光（电）缆质量随工检验项目表。
表1 光（电）缆质量随工检验项目表
2.初步验收
初步验收的主要工作是严格检查工作质量，审查竣工资料，分析投资效益，对发现的问题提出处理意见，并组织相关负责单位落实解决。
在初步验收后半个月内应向上级主管部门报送初步验收报告。
表2为工程竣工初验证书。
表2 工程竣工初验证书
3.试运行
初步验收合格后，按设计文件中规定的试运转周期，立即组织工程的试运转。
试运转由建设单位组织工厂、设计、施工和维护部门参加，对设备性能、设计和施工质量及系统指标进行全面考核，试运转周期一般为三个月。
表3为完工通知单。
表3 完工通知单
本表一式四份，建设单位两份，监理单位、施工单位各一份
4.竣工验收
工程竣工验收是基本建设的最后一个程序，是全面考核工程建设成果、检验工程设计和施工质量及工程建设管理的重要环节。
表4为竣工移交证书。
表4 竣工移交证书
本表一式四份，建设单位两份，监理单位、施工单位各一份。

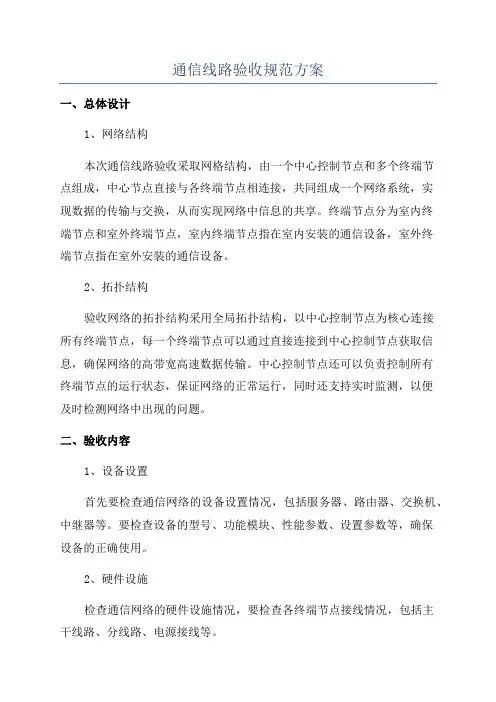

通信线路验收规范方案
一、总体设计
1、网络结构
本次通信线路验收采取网格结构，由一个中心控制节点和多个终端节
点组成，中心节点直接与各终端节点相连接，共同组成一个网络系统，实
现数据的传输与交换，从而实现网络中信息的共享。
终端节点分为室内终
端节点和室外终端节点，室内终端节点指在室内安装的通信设备，室外终
端节点指在室外安装的通信设备。
2、拓扑结构
验收网络的拓扑结构采用全局拓扑结构，以中心控制节点为核心连接
所有终端节点，每一个终端节点可以通过直接连接到中心控制节点获取信息，确保网络的高带宽高速数据传输。
中心控制节点还可以负责控制所有
终端节点的运行状态，保证网络的正常运行，同时还支持实时监测，以便
及时检测网络中出现的问题。
二、验收内容
1、设备设置
首先要检查通信网络的设备设置情况，包括服务器、路由器、交换机、中继器等。
要检查设备的型号、功能模块、性能参数、设置参数等，确保
设备的正确使用。
2、硬件设施
检查通信网络的硬件设施情况，要检查各终端节点接线情况，包括主
干线路、分线路、电源接线等。

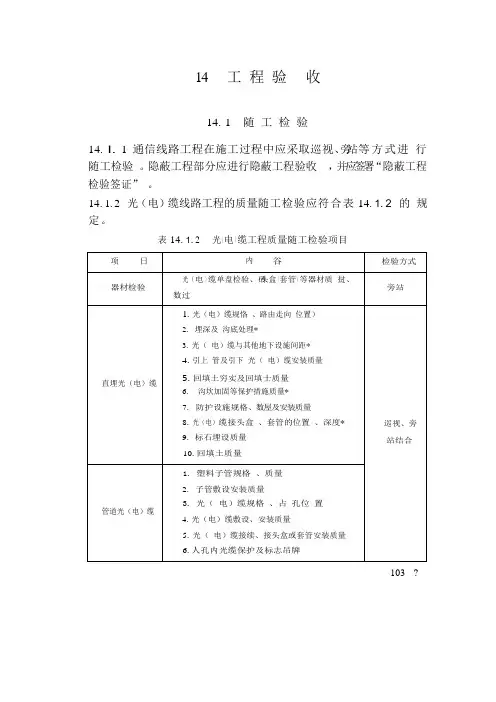

14 工程验收14. 1 随工检验14. I. 1 通信线路工程在施工过程中应采取巡视、旁站等方式进行随工检验。
隐蔽工程部分应进行隐蔽工程验收，并应签署“隐蔽工程检验签证”。
14. 1. 2 光（电）缆线路工程的质量随工检验应符合表14. 1. 2 的规定。
表14.1.2光（电）缆工程质量随工检验项目103 ?续表14. 1. 2“头”标记内容为隐蔽工页。
14. 1. 3 硅芯管迫工程的质量随工检验应符合表14. 1. 3 的规定。
表14. 1. 3硅芯管道工程质量随工检验项目14. 2 工程初验14. 2. 1 通信线路工程施工结束，施工单位向建设单位提交完工报告、竣工资料后，建设单位应组织设计、监理和施工单位对工程进行竣工验收。
14. 2. 2 工程初步验收指标及要求应符合设计文件的规定以及相关技术体制。
14. 2. 3 初验应对通信线路工程安装工艺进行抽查，对线路的主要技术指标进行复测，工程各部分的竣工验收项目、内容及抽验比例应符合表14. 2. 3 的规定。
表14. 2. 3 光（电）缆线路的初验项目程14. 2. 4 已取得随工验收签证的安装和测试项目，在初步验收阶段可不再检验，验收小组认为有必要复验的，可进行买方复测验证。
14. 2. 5 初验阶段除按本规范第14. 2. 3 条的内容验收外，还应对工程资料进行全面检查评议。
14. 3 工程试运行14. 3. 1 光（电）缆线路工程经初验合格后，应按要求的试运行期组织工程产品试运行。
14. 3. 2 工程试运行应由维护部门或建设单位委托的代维单位进行试运行期维护，并应全面考察工程质量，发现问题时应由责任单位返修。
14. 3. 3 工程试运行结束，维护部门应向工程建设部门提供工程试运行情况报告。
14. 4 工程终验14. 4. 1 工程终验应在初验合格并经试运行且工程遗留问题已经解决后进行。
14. 4. 2 终验可对系统性能指标进行抽测。
通讯工程验收规范1总则…………………………………………………(12器材检验…………………………………………………(22.1通常规定………………………………………………(22.2水泥及水泥制品…………………………………………(22.3砂………………………………………………………(32.4石子……………………………………………………(42.5砖………………………………………………………(42.6砌块……………………………………………………(52.7水………………………………………………………(52.8水泥管块………………………………………………(52.9塑料管及配件……………………………………………(62.10钢材、钢管与铁件………………………………………(93工程测量 (1)4土方工程…………………………………………………(1 34.1挖掘沟坑………………………………………………(1 34.2回填土…………………………………………………(1 55模板、钢筋及混凝土、砂浆………………………………(1 75.1装拆模板………………………………………………(1 75.2钢筋加工………………………………………………(1 85.3混凝土浇筑……………………………………………(1 95.4水泥砂浆………………………………………………(2 o6人(手)孔、通道建筑………………………………………(216.1通常规定………………………………………………(216.2人(手)孔、通道的地基与基础……………………………(216.3墙体……………………………………………………(2 2)6.4人(手)孔上覆及通道沟盖板……………………………(2 4)6.5口圈与井盖…………………………………………….f 2 5)7铺设管道…………………………………………………(2 7)7.1通常要求………………………………………………(2 7)7.2地基……………………………………………………(2 8)7.3基础……………………………………………………(2 8)7.4水泥管道铺设……………………………………………(3 2)7。
