二维CAD工程师考试试题(机械设计)A卷

CAD考试试题库及参考答案CAD考试试题库及参考答案一、单项选择1.AUTOCAD的坐标体系包括世界坐标和用户坐标系。

2.当进入AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为世界坐标系。

3.如需对所选图形作出规则的复制，应使用阵列命令。

4.使用MOVE命令可以完成对所选图形的移动。

5.用LINE命令画出一个矩形，该矩形中有4个图元实体。

6.用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用MOVE命令相同。

7.在执行FILLET命令时，先应设置圆弧半径R。

8.剪切物体需用Trim命令。

9.当使用LINE命令封闭多边形时，最快的方法是输入C 回车。

10.AutoCAD中的图层数最多可设置为没有限制。

11.CP是COPY命令的热键名。

12.ARC子命令中的（S，E，A）指的是起点、终点、圆心角。

13.CIRCLE命令中的TTR选项是指用切点、切点、半径方式画圆弧。

14.在执行SOLID命令后，希望所画的图元内部填充，必须设置FILL为ON。

15.OFFSET命令前，必须先设置距离。

16、使用“chamfer”命令进行倒角操作时，不能对文字对象进行倒角。

17、不是环形阵列定义阵列对象数目和分布方法的是：项目总数和基点位置。

18、要移动圆对象，使其圆心移动到直线中点，需要使用“对象捕捉”。

19、使用“rotate”命令旋转对象时，必须指定旋转角度和旋转基点。

20、使用“scale”命令缩放对象时，可以在三维空间缩放对象。

21、使用“stretch”命令拉伸对象时，不能把圆拉伸为椭圆。

22、使用“lengthen”命令修改开放曲线的长度时有很多选项，除了封闭，还有增量、百分数和动态。

23、不能使用“trim”命令进行修剪的对象是文字。

24、AutoCAD中CAD标准文件后缀名为“dwg”。

25、使用“offset”命令对一条多段进行圆角操作时，如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在什么情况下，多线可以进行修剪( )。

AA)分解B)结合C)断开D)编组2．一条直线通过两点(0，0，0)和(1，1，0)，另外一条直线通过两点(1，1，1)和(1，0，0)，两条直线间的最短距离是( )。

答案：B3．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间4．使光标只能在水平方向或垂直方向移动执行( )命令。

DA)GRIDB)SNAPC)OSNAPD)ORTHO5．下述哪个是正确的制作属性块操作过程( )。

DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。

如果要画任意三角形的内切圆则要用哪种方式A)圆心+半径B)2P(两点)C)3P(三点)D)TTR6．不属于布尔运算的命令有( )。

BA)差集；B)打断；C)并集；D)交集；7．下列不属于图层设置的范围有( )。

CA)颜色B)线宽C)过滤器D)线型8．绘制正多边形过程中，不能够作为正确的方法有( )。

BA)内接法B)长度测量C)外切法D)由边长确定9．下面哪种对象不能用于OFFSET偏移命令 ( )。

DA)直线B)多边形C)样条曲线D)面域10．在用ZOOM命令时输入“2X”，结果如何( )。

DA)图纸空间放大2倍B)图形范围放大2倍C)图形边界放大2倍D)相对于当前视图的比例放大2倍11．绘制多段线的命令是( )。

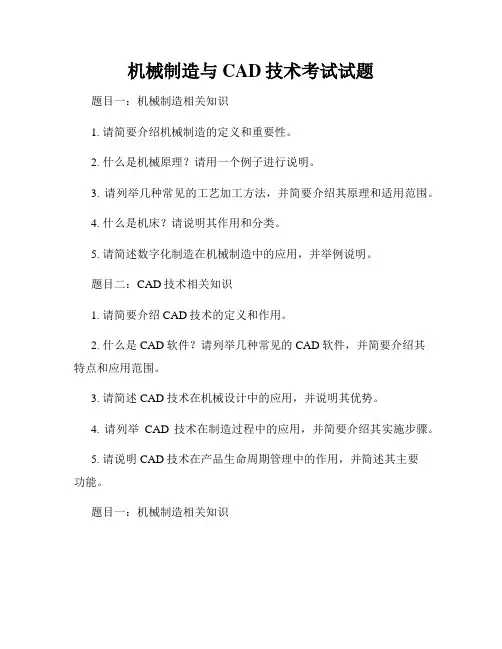

机械制造与CAD技术考试试题题目一：机械制造相关知识1. 请简要介绍机械制造的定义和重要性。

2. 什么是机械原理？请用一个例子进行说明。

3. 请列举几种常见的工艺加工方法，并简要介绍其原理和适用范围。

4. 什么是机床？请说明其作用和分类。

5. 请简述数字化制造在机械制造中的应用，并举例说明。

题目二：CAD技术相关知识1. 请简要介绍CAD技术的定义和作用。

2. 什么是CAD软件？请列举几种常见的CAD软件，并简要介绍其特点和应用范围。

3. 请简述CAD技术在机械设计中的应用，并说明其优势。

4. 请列举CAD技术在制造过程中的应用，并简要介绍其实施步骤。

5. 请说明CAD技术在产品生命周期管理中的作用，并简述其主要功能。

题目一：机械制造相关知识机械制造是指利用机床、工具、设备等进行各种金属和非金属材料的切削、加工和成型的过程。

它是现代工业生产中不可或缺的一部分，对于提高生产效率、保证产品质量具有重要意义。

机械原理指的是研究机械运动和能量转换的基本原理。

例如，杠杆原理是机械原理的典型代表，它可以用来解决杠杆平衡的问题。

当一个杠杆上有两个物体，它们分别位于杠杆的两侧，只要满足力矩平衡条件，杠杆将保持平衡。

常见的工艺加工方法包括铣削、车削、钻削、磨削等。

铣削是利用铣刀旋转切削的方法，适用于平面、曲面等复杂形状的加工；车削是利用车刀旋转切削的方法，适用于轴线对称的零件加工；钻削是利用钻头的旋转切削的方法，适用于孔的加工；磨削是利用磨料的质磨或电火花的形成加工的方法，适用于细加工和高表面质量的要求。

机床是用来进行金属加工的机械装备。

它通过装置夹持工件，驱动刀具进行切削，从而实现工件的加工。

根据加工方式，机床可以分为数控机床、数码机床和特殊机床等。

数字化制造是指利用计算机技术对工业制造过程进行数字化仿真、规划、优化和管理的一种制造模式。

它可以通过模拟加工过程来发现问题并进行改进，从而提高生产效率和产品质量。

例如，在汽车制造业，数字化制造可以用来进行车体结构的优化设计，减少重量和成本，并提高车辆的安全性。

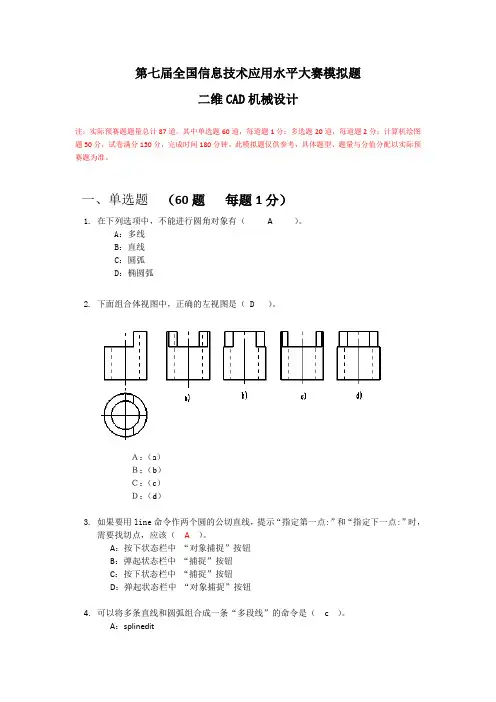

第七届全国信息技术应用水平大赛模拟题二维CAD机械设计注：实际预赛题题量总计87道，其中单选题60道，每道题1分；多选题20道，每道题2分；计算机绘图题50分，试卷满分150分，完成时间180分钟。

此模拟题仅供参考，具体题型、题量与分值分配以实际预赛题为准。

一、单选题（60题每题1分）1. 在下列选项中，不能进行圆角对象有（ A ）。

A：多线B：直线C：圆弧D：椭圆弧2. 下面组合体视图中，正确的左视图是（ D）。

Ａ：（a）Ｂ：（b）Ｃ：（c）Ｄ：（d）3. 如果要用line命令作两个圆的公切直线，提示“指定第一点:”和“指定下一点:”时，需要找切点，应该（A）。

A：按下状态栏中“对象捕捉”按钮B：弹起状态栏中“捕捉”按钮C：按下状态栏中“捕捉”按钮D：弹起状态栏中“对象捕捉”按钮4. 可以将多条直线和圆弧组合成一条“多段线”的命令是（ c ）。

A：splineditB：atteditC：peditD：ddedit5. 下列关于线和面的投影的描述，错误的是（d ）。

Ａ：侧垂面——垂直于侧面投影面，且平行于另外两个投影面Ｂ：正垂线——垂直于正面投影面，且平行于另外两个投影面Ｃ：铅垂线——垂直于水平投影面，且平行于另外两个投影面Ｄ：铅垂面——垂直于正面投影面，且倾斜于其他投影面6. 状态栏里的“线宽”按钮是用来（d）。

A：按下时，设置各种粗实线、细实线和虚线等的不同线宽B：弹起时，设置各种粗实线、细实线和虚线等的不同线宽C：弹起时，在屏幕上显示不同线宽的粗实线、细实线和虚线等D：按下时，在屏幕上显示不同线宽的粗实线、细实线和虚线等7. 下面组合体视图中，正确的左视图是（ b ）。

Ａ：（a）Ｂ：（b）Ｃ：（c）Ｄ：（d）8. 使用（ d ）命令可以将图形中的部分对象以一个单独的文件进行存盘。

A：BB：XC：ID：W9. 使用下图所示的选择框可以选择（c）个对象。

（注：右上角为起始点）A：2B：3C：4D：510. 已知立体的主和俯视图，其正确的左视图是（ d ）。

全国计算机辅助技术认证考试二维ＣAD工程师(机械设计）考试试卷考试时间150分钟,总分10０分一、初始环境设置（10分）1.层名颜色线型线宽用途打印粗实线黑/白Cｏｎtinｕｏus０、5 粗实线打开细实线黑/白Contiｎuoｕs0、25 细实线打开虚线洋红ＨIＤDENX２0、25 虚线打开中心线红CＥＮTER 0、25 中心线打开尺寸线绿Conｔinｕｏus0、２5 尺寸、文字打开剖面线蓝Ｃontｉｎｕous0、25 剖面线打开2、设置A3图幅,用粗实线画出图框(40０×277),按尺寸在右下角绘制标题栏,并填写考点名称、考生姓名与考号。

具体要求：字高为５;字体样式为T仿宋GB231２；宽度比例取0、８。

标题栏尺寸如图1所示.(画出得标题栏不注尺寸）图13.尺寸标注得参数要求:尺寸线基线间距为７;尺寸界线超出尺寸线为2;起点偏移量为0;箭头大小为３；数字样式为ｇbｅitc、shｘ,字高为3、5，宽度比例因子为０、8,倾斜角度为0,数字位置从尺寸线偏移１。

其余参数应符合《机械制图》国家标准要求。

4。

在D盘中自建一个文件夹“学号-姓名"，如“40８４０４15－王大力”，将所有要求绘制得图形储存在一个文件中，均匀地布置在图框线内。

存盘前使图框充满屏幕，存盘文件名与文件夹名相同。

二、按图２所注尺寸，以1∶1比例抄画平面图形，并注全尺寸。

（20分）图2三、按1：1比例抄画图３所示得两视图,然后画出左视图，不注尺寸。

（1０分)图3四、按1:1得比例抄画图4所示得4号件托架得零件图,并注全尺寸与技术要求。

（2５分)图４五、根据图4、图5、图6给定得零件图，按1:１得比例绘制滑轮装配图得主视图(见图7所示装配参考图),标注零件序号并标出配合尺寸与总体尺寸。

（35分）参考装配图如下图所示图7。

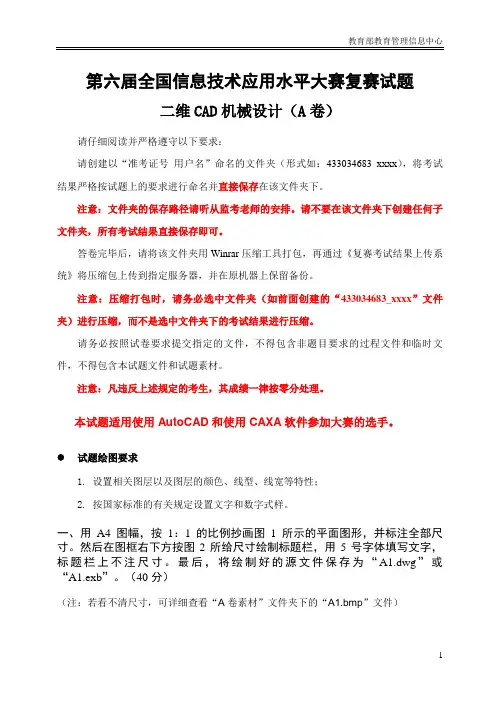

第六届全国信息技术应用水平大赛复赛试题二维CAD机械设计（A卷）请仔细阅读并严格遵守以下要求：请创建以“准考证号_用户名”命名的文件夹（形式如：433034683_xxxx），将考试结果严格按试题上的要求进行命名并直接保存在该文件夹下。

注意：文件夹的保存路径请听从监考老师的安排。

请不要在该文件夹下创建任何子文件夹，所有考试结果直接保存即可。

答卷完毕后，请将该文件夹用Winrar压缩工具打包，再通过《复赛考试结果上传系统》将压缩包上传到指定服务器，并在原机器上保留备份。

注意：压缩打包时，请务必选中文件夹（如前面创建的“433034683_xxxx”文件夹）进行压缩，而不是选中文件夹下的考试结果进行压缩。

请务必按照试卷要求提交指定的文件，不得包含非题目要求的过程文件和临时文件，不得包含本试题文件和试题素材。

注意：凡违反上述规定的考生，其成绩一律按零分处理。

本试题适用使用AutoCAD和使用CAXA软件参加大赛的选手。

试题绘图要求1. 设置相关图层以及图层的颜色、线型、线宽等特性；2. 按国家标准的有关规定设置文字和数字式样。

一、用A4图幅，按1：1的比例抄画图1所示的平面图形，并标注全部尺寸。

然后在图框右下方按图2所给尺寸绘制标题栏，用5号字体填写文字，标题栏上不注尺寸。

最后，将绘制好的源文件保存为“A1.dwg”或“A1.exb”。

（40分）（注：若看不清尺寸，可详细查看“A卷素材”文件夹下的“A1.bmp”文件）1图1平面图形A1图2标题栏格式及尺寸二、用A3幅面，按1：2的比例抄画图3所示“弯臂”零件图的全部内容，其标题栏格式及大小按试题右下方所示画出，并用5号字填写相关内容（标题栏上不注尺寸）。

最后，将绘制好的源文件保存为“A2.dwg”或“A2.exb”。

（60分）（注：若看不清尺寸，可详细查看“A卷素材”文件夹下的“A2.bmp”文件）图3零件图A2三、根据图4和图5所示装配体的装配示意图和零件图，用A4图幅按1：1的比例绘制该装配体的装配图，并标注必要的尺寸和序号。

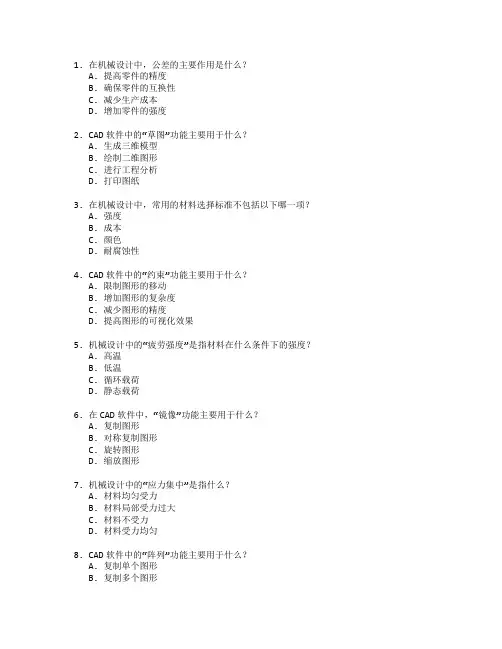

1. 在机械设计中，公差的主要作用是什么？A. 提高零件的精度B. 确保零件的互换性C. 减少生产成本D. 增加零件的强度2. CAD软件中的“草图”功能主要用于什么？A. 生成三维模型B. 绘制二维图形C. 进行工程分析D. 打印图纸3. 在机械设计中，常用的材料选择标准不包括以下哪一项？A. 强度B. 成本C. 颜色D. 耐腐蚀性4. CAD软件中的“约束”功能主要用于什么？A. 限制图形的移动B. 增加图形的复杂度C. 减少图形的精度D. 提高图形的可视化效果5. 机械设计中的“疲劳强度”是指材料在什么条件下的强度？A. 高温B. 低温C. 循环载荷D. 静态载荷6. 在CAD软件中，“镜像”功能主要用于什么？A. 复制图形B. 对称复制图形C. 旋转图形D. 缩放图形7. 机械设计中的“应力集中”是指什么？A. 材料均匀受力B. 材料局部受力过大C. 材料不受力D. 材料受力均匀8. CAD软件中的“阵列”功能主要用于什么？A. 复制单个图形B. 复制多个图形C. 删除图形D. 移动图形9. 在机械设计中，常用的连接方式不包括以下哪一项？A. 焊接B. 螺栓连接C. 粘接D. 磁力连接10. CAD软件中的“剖视图”功能主要用于什么？A. 显示图形的内部结构B. 显示图形的外部结构C. 显示图形的尺寸D. 显示图形的颜色11. 机械设计中的“刚度”是指什么？A. 材料的硬度B. 材料的弹性C. 材料的抗变形能力D. 材料的抗拉强度12. CAD软件中的“标注”功能主要用于什么？A. 显示图形的尺寸B. 显示图形的颜色C. 显示图形的材质D. 显示图形的形状13. 在机械设计中，常用的传动方式不包括以下哪一项？A. 齿轮传动B. 皮带传动C. 液压传动D. 声波传动14. CAD软件中的“渲染”功能主要用于什么？A. 显示图形的真实感B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质15. 机械设计中的“热处理”是指什么？A. 材料加热B. 材料冷却C. 材料加热和冷却D. 材料加热和保温16. CAD软件中的“装配”功能主要用于什么？A. 组合多个零件B. 复制单个零件C. 删除单个零件D. 移动单个零件17. 在机械设计中，常用的润滑方式不包括以下哪一项？A. 油润滑B. 脂润滑C. 水润滑D. 空气润滑18. CAD软件中的“动画”功能主要用于什么？A. 显示图形的动态效果B. 显示图形的静态效果C. 显示图形的尺寸D. 显示图形的颜色19. 机械设计中的“磨损”是指什么？A. 材料表面损伤B. 材料内部损伤C. 材料整体损伤D. 材料无损伤20. CAD软件中的“图层”功能主要用于什么？A. 管理图形的显示B. 管理图形的尺寸C. 管理图形的颜色D. 管理图形的材质21. 在机械设计中，常用的密封方式不包括以下哪一项？A. 填料密封B. 机械密封C. 磁力密封D. 垫片密封22. CAD软件中的“打印”功能主要用于什么？A. 输出图纸B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质23. 机械设计中的“振动”是指什么？A. 材料静止不动B. 材料周期性运动C. 材料非周期性运动D. 材料无运动24. CAD软件中的“测量”功能主要用于什么？A. 获取图形的尺寸B. 获取图形的颜色C. 获取图形的材质D. 获取图形的形状25. 在机械设计中，常用的材料不包括以下哪一项？A. 钢B. 铝C. 塑料D. 玻璃26. CAD软件中的“块”功能主要用于什么？A. 组合多个图形B. 复制单个图形C. 删除单个图形D. 移动单个图形27. 机械设计中的“强度”是指什么？A. 材料的硬度B. 材料的弹性C. 材料的抗拉能力D. 材料的抗压能力28. CAD软件中的“视图”功能主要用于什么？A. 显示图形的不同角度B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质29. 在机械设计中，常用的材料加工方式不包括以下哪一项？A. 切削加工B. 锻造加工C. 焊接加工D. 绘画加工30. CAD软件中的“图纸空间”功能主要用于什么？A. 管理图纸的布局B. 管理图形的尺寸C. 管理图形的颜色D. 管理图形的材质31. 机械设计中的“精度”是指什么？A. 材料的硬度B. 材料的弹性C. 材料的尺寸准确度D. 材料的抗拉强度32. CAD软件中的“模型空间”功能主要用于什么？A. 管理三维模型B. 管理图形的尺寸C. 管理图形的颜色D. 管理图形的材质33. 在机械设计中，常用的材料性能不包括以下哪一项？A. 强度B. 硬度C. 颜色D. 韧性34. CAD软件中的“工具栏”功能主要用于什么？A. 快速访问常用工具B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质35. 机械设计中的“硬度”是指什么？A. 材料的抗压能力B. 材料的抗拉能力C. 材料的表面抵抗划痕的能力D. 材料的抗弯能力36. CAD软件中的“命令行”功能主要用于什么？A. 输入命令B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质37. 在机械设计中，常用的材料测试方法不包括以下哪一项？A. 拉伸试验B. 压缩试验C. 弯曲试验D. 嗅觉试验38. CAD软件中的“属性”功能主要用于什么？A. 管理图形的属性B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质39. 机械设计中的“弹性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料受力后的恢复能力D. 材料的抗压能力40. CAD软件中的“选项”功能主要用于什么？A. 设置软件参数B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质41. 在机械设计中，常用的材料分类不包括以下哪一项？A. 金属材料B. 非金属材料C. 复合材料D. 生物材料42. CAD软件中的“帮助”功能主要用于什么？A. 获取软件帮助信息B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质43. 机械设计中的“耐磨性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料的表面抵抗磨损的能力D. 材料的抗压能力44. CAD软件中的“快捷键”功能主要用于什么？A. 快速执行命令B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质45. 在机械设计中，常用的材料选择原则不包括以下哪一项？A. 经济性B. 功能性C. 美观性D. 环保性46. CAD软件中的“状态栏”功能主要用于什么？A. 显示当前状态B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质47. 机械设计中的“耐腐蚀性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料的表面抵抗腐蚀的能力D. 材料的抗压能力48. CAD软件中的“对话框”功能主要用于什么？A. 输入参数B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质49. 在机械设计中，常用的材料处理方法不包括以下哪一项？A. 热处理B. 冷处理C. 表面处理D. 化学处理50. CAD软件中的“菜单栏”功能主要用于什么？A. 访问软件功能B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质51. 机械设计中的“韧性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料抵抗断裂的能力D. 材料的抗压能力52. CAD软件中的“工具选项板”功能主要用于什么？A. 访问工具B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质53. 在机械设计中，常用的材料性能指标不包括以下哪一项？A. 强度B. 硬度C. 颜色D. 韧性54. CAD软件中的“命令历史”功能主要用于什么？A. 查看历史命令B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质55. 机械设计中的“疲劳寿命”是指什么？A. 材料的使用寿命B. 材料在循环载荷下的寿命C. 材料在静态载荷下的寿命D. 材料在高温下的寿命56. CAD软件中的“图层管理器”功能主要用于什么？A. 管理图层B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质57. 在机械设计中，常用的材料性能测试不包括以下哪一项？A. 拉伸试验B. 压缩试验C. 弯曲试验D. 嗅觉试验58. CAD软件中的“视图管理器”功能主要用于什么？A. 管理视图B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质59. 机械设计中的“耐热性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料在高温下的性能D. 材料的抗压能力60. CAD软件中的“图形编辑器”功能主要用于什么？A. 编辑图形B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质61. 在机械设计中，常用的材料性能指标不包括以下哪一项？A. 强度B. 硬度C. 颜色D. 韧性62. CAD软件中的“图形属性”功能主要用于什么？A. 查看图形属性B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质63. 机械设计中的“耐寒性”是指什么？A. 材料的硬度B. 材料的抗拉能力C. 材料在低温下的性能D. 材料的抗压能力64. CAD软件中的“图形浏览器”功能主要用于什么？A. 浏览图形B. 显示图形的尺寸C. 显示图形的颜色D. 显示图形的材质答案：1. B2. B3. C4. A5. C6. B7. B8. B9. D10. A11. C12. A13. D14. A15. C16. A17. D18. A19. A20. A21. C22. A23. B24. A25. D26. A27. C28. A29. D30. A31. C32. A33. C34. A35. C36. A37. D38. A39. C40. A41. D42. A43. C44. A45. C46. A47. C48. A49. B50. A51. C52. A53. C54. A55. B56. A57. D58. A59. C60. A61. C62. A63. C64. A。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间2．打开图形文件.dwg ，将图形中的矩形绕左上角点旋转250°，旋转后矩形与圆的交点有几个?BA)4B)3C)0D)2Point点命令不可以( )。

CA) 绘制单点或多点B) 定距等分直线.圆弧或曲线C)等分角D)定数等分直线.圆弧或曲线3．A)acad.pat或者 acadiso.patB)acad.lin或者acadiso.libC)acad.mnu或者acadiso.mnuD)hatch.txt或者bhatch.txt4．系统变量“mirrtext”控制镜像文字的可读性，取值为( )。

答案：A5．一.单选题AutoCAD中不可以设置“自动隐藏”特性的对话框是( )。

答案：A6．计算机辅助设计(AutoCAD)模拟试题集7．在AutoCAD系统中，每一个图形实体都有( )图形属性。

CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，文本和图形窗口切换的功能键为( )。

AA)F2B)F6C)F9D)F88．在 AutoCAD 中，下列坐标中使用绝对极坐标的是( )。

ＣA)(31 ， 44)B)(31 <44)C)(@31 <44)D)(@31 ，44)9．用矩形命令画成一个矩形，它包含( )图元。

AA)一个B)二个C)不确定D)四个10．下列表示?120的字符代码是( )。

CA)%%u20B)%%o120C)%%c120D)%%d12011．A)http：// [url]/sample.dwg[/url]B)[url]/sample.dwg[/url]C)telnet：// [url]/sample.dwg[/url]D)http：[url]/sample.dwg[/url]12．〔命令行〕对话框与绘图窗口切换的快捷键是( )。

二维CAD工程师考试题库默认的世界坐标系的简称是_______。

(A) CCS(B) UCS(C) UCS1(D) WCS运用【正多边形】命令绘制的正多边形可以看作是一条封闭的_______。

(A) 多段线(B) 构造线(C) 样条曲线(D) 直线绘制一直线的平行线可用多种方法，下列_______方法不适合绘制平行线。

(A) 偏移(B) 复制(C) 用直线命令画线，使用平行捕捉 (D) 移动下列对象执行【偏移】命令后，大小和形状保持不变的是_______。

(A) 椭圆(B) 圆(C) 圆弧(D) 直线一条直线有三个夹点，拖动中间夹点可以执行_______操作。

(A) 更改直线长度(B) 移动直线、旋转直线、镜像直线等 (C) 更改直线的颜色(D) 更改直线的斜率_______是由封闭图形所形成的二维实心区域，它不但含有边的信息，还含有边界内的信息。

(A) 块(B) 多段线(C) 面域(D) 图案填充图样中标注锥度时，其锥度符号应配置在________。

(A)基准线上(B)指引线上(C)轴线上(D)A，B均可按所给定的主、俯视图，想像形体，找出相应的左视图:________局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是:________。

(A)必须对应一致(B)有一定的对应关系，有时无关(C)无对应关系，视需要而定有一普通螺纹的公称直径为12 mm，螺距为1.75 mm，单线，中径公差带代号为6g，顶径公差带代号为6g，旋合长度为L，左旋。

则正确的标记为:________。

(A)M12×1.75左-6g-L(B)M12LH-6g6g-L(C)M12×1.75LH-6g-L(D)M12LH-6g-L图中被测孔的轴线对两槽的公共中心平面的对称度公差为0.08 mm，欲满是这一要求，下面哪一个框格是正确的?装配图中若干相同的零、部件组，可仅详细地画出一组，其余只需用下列线型中的哪一种表示其位置? ________。

全国计算机辅助技术认证考试二维CAD工程师考试试卷A（机械设计）考试时间150分钟，总分100分一、环境设置( 12分 )。

1．设置A2图幅，用粗实线画出图框（574×400），按尺寸在右下角绘制标题栏，并填写考点名称、考生姓名和考号。

具体要求：字高为5；字体样式为T仿宋 GB2312；宽度比例取0.8；标题栏尺寸如图1所示（注意：画出的标题栏上不注尺寸）。

图 1 图 22．尺寸标注的参数要求如下：尺寸线间距为7；尺寸界线超出尺寸线为2；起点偏移量为0；箭头大小为3；数字样式为gbeitc.shx，字高为3.5，宽度比例因子为0.8，倾斜角度为0，数字位置从尺寸线偏移1。

其余参数应符合《机械制图》国家标准要求。

3．设置图层，分层绘图。

图层、颜色、线型、打印要求如下表：4．将粗糙度（Ra数值为属性）符号制作成带属性的内部图块，Ra字高为5，见图 2。

5．将所有要求绘制的图形储存在一个文件中，并均匀地布置在图框线内。

存盘前使图框充满屏幕，文件名采用姓名加考号命名，例如：001李小丽。

二、按图3所注尺寸，用1∶1的比例抄画平面图形，并标注全部尺寸。

（ 15分）图 3 图 4三、按1:1的比例抄画图4所示的两视图，并画出全剖的左视图，不注尺寸。

( 15分 ) 四、按1:1的比例抄画固定套的零件图，并注全尺寸和技术要求。

（ 30分 ）图5五、根据图6—图9给定的零件图，按1:1比例绘制顶尖装配图（见图10所示装配参考图），并标注零件序号。

（ 28分）图 6 顶尖图 7 调节螺母图8 螺钉图9 底座（未注圆角R3）图10 参考装配图。

第七届全国信息技术应用水平大赛模拟题二维CAD机械设计注：实际预赛题题量总计87道，其中单选题60道，每道题1分；多选题20道，每道题2分；计算机绘图题50分，试卷满分150分，完成时间180分钟。

此模拟题仅供参考，具体题型、题量与分值分配以实际预赛题为准。

一、单选题：（共60题，每题1分，共60分）1.图样中的图框有内、外两框，以下说法正确的是（）A、外框表示图纸边界，用粗实线绘制，其大小为幅面尺寸；B、内框表示图纸边界，用细实线绘制，其大小为幅面尺寸；C、内框表示图纸边界，用虚线绘制，其大小为幅面尺寸；D、外框表示图纸边界，用细实线绘制，其大小为幅面尺寸2.图框格式分留装订边和不留装订边两种，同一产品的图样（）。

A、可以采用多种格式；B、只能采用二种格式；C、只能采用一种格式；D、根据需要可以采用二种以上格式3. 数字和字母分A型和B型。

A型字体的笔画宽度(d)为字高（h）的1/14；B型字体的笔画宽度（d）为字高（h）的1/10。

在同一图样上，（）。

A、没有明确规定；B、可以选用几种型式的字体；C、只允许选用一种型式的字体；D、允许选用二种型式的字体。

4. 确定平面图形中各线段之间相对位置的尺寸称为（）之比。

A、测量尺寸；B、定形尺寸；C、定位尺寸D、验收尺寸5.根据基准作用的不同，一般将基准分为（）和工艺基准。

A、测量基准B、设计基准；C、安装基准；D、工序基准6.图样中所标注的尺寸为该图样机件的（），否则应加以说明。

A、最后完工尺寸；B、工序尺寸；C、安装尺寸；D、毛坯尺寸7. 字母和数字可写成斜体和直体。

斜体字字头（）。

A、向右倾斜，与水平方向成15°；B、向左倾斜，与水平方向成75°；C、向右倾斜，与水平方向成75°；D、向左倾斜，与水平方向成15°8.依据投影线之间的相互位置关系，分投影可为中心投影法和（）两大类。

A、平行投影法；B、正投影法；C、斜角影法；D、斜投影法。

注：装订线内禁止答题，装订线外禁止有姓名和其他标记。

东北农业大学成人教育学院考试题签机械设计CAD基础（A）一、填空（每题1分，共25分）1、在零件分类方法中,生产流程分析法可以分为关键法、顺序和分析法.2、目前常用数据模型有、、。

3、模型一般由、、三个部分组成。

4、是一种重要的非线性的数据结构.5、链表有、和三种形式。

6、数据的逻辑结构有和两种。

7、CAE表示为。

8、数据结构一般分为、、三种9、CAD/CAM系统是由、和组成。

11、柔性制造系统是由系统、系统和系统三大部分组成。

12、在创成式CAPP系统中进行逻辑决策的两种常用方法为和。

13、零件分类方法中的编码分类可以分为和。

二、选择题（每题1.5分,共30分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的范畴的是( )A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（)A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（）A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的(）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是( ）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的国家是（)A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（）年A、1954B、1974C、1964D、194611、CIMS表示为（ )A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为（ )A、1~5码位B、1~3码位C、5～9码位D、6～9码位13、在CIMS的制造自动化系统中，最先进的加工手段是( ）注：装订线内禁止答题，装订线外禁止有姓名和其他标记。

可编辑修改精选全文完整版2021年机械制图CAD考试题库学校：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息一、选择题1．3.在哪个层创建的块可在插入时与当前层特性一致( )。

AA)0层B)在所有自动产生的层C)所有图层D)新建的图层2．在AutoCAD系统中，每一个图形实体都有?图形属性( )。

CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，命令行与文本窗口切换的快捷键为( )。

AA)F2B)F6C)F9D)F8Spline(样条曲线)命令不能使用下面的?命令进行编辑( )。

DA)EraseB)MoveC)TrimD)Explode3．若要计算某个图形区域的面积应使用的命令是( )。

AA)AREAB)DREAC)BREAD)DISTANCE4．不属于布尔运算的命令有( )。

BA)差集；B)打断；C)并集；D)交集；5．多线编辑器的命令是( )。

CA)PEB)MLC)MLEDITD)PMEDIT6．执行( )功能，Enter键和Space键功能不同。

DA)InsertB)ImageC)ADCD)DT7．拉伸命令的快捷键是( )。

AA)sB)exC)lenD)br8．以下软件不能完成计算机辅助设计的是( )。

答案：B9．若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项( )。

CA)文字高度B)使用全局比例C)测量单位比例D)换算单位10．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。

ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结11．线，多段线和样条曲线可以用哪个选项闭合?( )。

AA)CLOSEB)COMPLETEC)CONNECTD)DONECAD设计试题及参考答案12．设置了显示平滑度后，对以下哪个对象有效?( )。

可编辑修改精选全文完整版第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题：（每小题1分）1.图样中的图框有内、外两框，外框表示图纸边界，用（）绘制，其大小为幅面尺寸。

【答案】B【分数】1分【选项】A、粗实线B、细实线C、虚线D、点画线2.图样上标题栏的位置配置在图纸的（）。

【答案】D【分数】1分【选项】A、左上方B、左下方C、右上角D、右下角3.国家技术制图基本要求规定，图样中汉字的高度h不应小于3.5mm，其字宽一般为（）。

【答案】C【分数】1分【选项】A、1/3hB、hC、h/D、h24.国家技术制图基本要求规定，比例是指（）之比。

【答案】A【分数】1分【选项】A、图样中机件要素的线性尺寸与实际机件的线性尺寸之比B、实际机件要素的线性尺寸与图样中机件的线性尺寸之比C、1：5D、2：15.根据基准作用的不同，一般将基准分为设计基准和（）。

【答案】B【分数】1分【选项】A、测量基准B、工艺基准C、安装基准D、工序基准6.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小以及绘图的准确度（）。

图样中的尺寸在没有特别说明的情况下，均以为（）单位。

【答案】C【分数】1分【选项】A、无关；厘米B、有关；厘米C、无关；毫米D、有关；毫米7.机械制图国家标准规定汉字应该书写成（）。

【答案】B【分数】1分【选项】A、草体B、长仿宋体C、楷体D、黑体8.平面与圆球面相交，其空间截交线是（）。

【答案】A【分数】1分【选项】A、圆B、直线C、双曲线D、椭圆9.依据投影线之间的相互位置关系，分投影可为（）和（）两大类。

【答案】A【分数】1分【选项】A、中心投影法；平行投影法B、中心投影法；正投影法C、平行投影法；正投影法D、正投影法；斜投影法。

10.OX轴方向为物体的长度方向，表示（）方位；OY轴方向为物体的宽度方向，表示（）方位；OZ轴方向为物体的高度方向，表示（）方位。

【答案】A【分数】1分【选项】A、左、右；前、后；上、下B、上、下；前、后；左、右C、左、右；上、下；前、后D、前、后；上、下；左、右10.从物体的前面向后看，在V面上得到的视图称为（）。

第七届全国信息技术应用水平大赛预赛试题二维CAD机械设计一、单选题：（每小题1分）1.图样中的图框有内、外两框，外框表示图纸边界，用（）绘制，其大小为幅面尺寸。

【答案】BB、细实线2.图样上标题栏的位置配置在图纸的（）。

【答案】DD、右下角3.国家技术制图基本要求规定，图样中汉字的高度h不应小于3.5mm，其字宽一般为（）。

【答案】CC、h/4.国家技术制图基本要求规定，比例是指（）之比。

【答案】AA、图样中机件要素的线性尺寸与实际机件的线性尺寸之比5.根据基准作用的不同，一般将基准分为设计基准和（）。

【答案】BB、工艺基准6.机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小以及绘图的准确度（）。

图样中的尺寸在没有特别说明的情况下，均以为（）单位。

【答案】CC、无关；毫米7.机械制图国家标准规定汉字应该书写成（）。

【答案】BB、长仿宋体8.平面与圆球面相交，其空间截交线是（）。

【答案】AA、圆9.依据投影线之间的相互位置关系，分投影可为（）和（）两大类。

【答案】AA、中心投影法；平行投影法10.OX轴方向为物体的长度方向，表示（）方位；OY轴方向为物体的宽度方向，表示（）方位；OZ轴方向为物体的高度方向，表示（）方位。

【答案】AA、左、右；前、后；上、下10.从物体的前面向后看，在V面上得到的视图称为（）。

从物体的上面向下看，在H 面上得到的视图称为（）。

从物体的左面向右看，在W面上得到的视图称为（）。

【答案】CC、主视图；俯视图；左视图11.由已知两点各自的三面投影判断两点的相对位置时，可根据正面投影或侧面投影判断（）；根据正面投影或水平投影判断（）；根据水平投影或侧面投影判断（）。

【答案】BB、上下；左右；前后12.一般位置平面在三面投影面体系中与三个投影面都是倾斜的，它与H，V，W面之夹角分别为（）。

【答案】DD、α，β，γ13.轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠Z1O1X1 称为轴间角，其中任何一个不能为零，三个轴间角之和为（）。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．不属于布尔运算的命令有( )。

BA)差集；B)打断；C)并集；D)交集；2．圆台大端半径100，高度200，锥度7：24(锥度定义为半径方向增量：高度方向增量)，则圆台小端半径为( )。

答案：B3．拉长命令“lengrhen”修改开放曲线的长度时有很多选项，不包含( )。

BA)增量B)封闭C)百分数D)动态4．在AutoCAD中，对两条直线使用圆角命令，则两线必须( )。

ＤA)直观交于一点B)延长后相交(C)位置可任意D)共面5．在图层中，用和来表示图层所处的某种状态，以下表述正确的是( )。

ＣA) 表示锁定，表示解锁B) 表示解锁，表示锁定C) 表示冻结，表示解冻D) 表示解冻，表示冻结6．倒圆角的命令是( )。

BA)CHAMFERB)FILLETC)TRIMD)SCALE7．〔命令行〕对话框与绘图窗口切换的快捷键是( )。

BB)F2C)F4D)F78．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间9．以下有关AutoCAD中格式刷的叙述错误的是( )。

AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。

AA)美国B)加拿大C)中国D)法国10．在AutoCAD系统中，每一个图形实体都有?图形属性( )。

CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，命令行与文本窗口切换的快捷键为( )。

AA)F2B)F6C)F9D)F8Spline(样条曲线)命令不能使用下面的?命令进行编辑( )。

DA)EraseC)TrimD)Explode11．用矩形命令画成一个矩形，它包含( )图元。

cad考试题CAD（Computer-Aided Design，计算机辅助设计）是利用计算机系统进行工程设计和制图的一种技术，它可以大大提高设计效率和准确性。

下面是一些常见的CAD考试题目，供大家参考和学习。

题目一：CAD的基本概念和作用CAD是什么？请简要阐述CAD的基本概念。

CAD的主要作用是什么？请列举至少三个CAD在工程设计中的具体应用。

解析：CAD是Computer-Aided Design的简称，意为计算机辅助设计。

它是利用计算机系统进行工程设计和制图的一种技术。

CAD的主要作用包括：提高设计效率、提高设计准确性、节约设计成本等。

在工程设计中，CAD广泛应用于建筑设计、机械设计、电子设计、道路设计等领域，能够快速绘制设计图纸、进行设计分析和模拟、实现设计数据的存储和共享等功能。

题目二：CAD软件的种类和特点请列举至少三种常见的CAD软件，并简要介绍它们的特点。

解析：常见的CAD软件包括AutoCAD、SolidWorks、CATIA等。

它们的特点分别是：1. AutoCAD是一种通用型CAD软件，具有功能强大、操作简便、图纸表达灵活等特点，广泛应用于建筑、机械、电子等各个领域。

2. SolidWorks是一种三维CAD软件，主要用于机械设计。

它具有强大的造型和装配功能，能够帮助工程师进行复杂零件和装配体的设计。

3. CATIA是一种面向多学科的综合性CAD软件，适用于整个产品生命周期的设计和制造。

它的特点是拥有强大的三维建模、装配和分析功能，能够满足复杂产品设计的需求。

题目三：CAD绘图基础请简要说明CAD绘图中的常见绘图命令和操作技巧。

解析：CAD绘图中常见的绘图命令和操作技巧包括：1. 直线命令：绘制直线段，命令为"LINE"，可以通过指定起点和终点坐标来绘制直线。

2. 圆弧命令：绘制圆弧，命令为"ARC"，可以通过指定起点、终点和半径来绘制圆弧。
