热力管道保温层厚度表

热力管道保温厚度计算公式δ = (2×Rcdm)/(λ×(Td - Ta))其中，δ表示保温层厚度，Rcd表示热损失的导热系数，dm表示热力管道外径减去保温层的管径减去内径的一半，λ表示保温材料的导热系数，Td表示热力管道运行温度，Ta表示环境温度。

该热力管道保温厚度计算公式的理论依据是根据热传导热阻有关的基本规律推导而来的。

它基于传热的基本公式Q=λ*A*(T1-T2)/δ，其中Q为单位时间内通过单位面积的热流量，λ为导热系数，A为面积，T1和T2分别表示热流体的温度和环境温度。

将Q表示为能量损失E除以时间t，即Q=E/t，然后将面积A表示为管道的外表面积S再乘以管道单位长度L，即A=S*L，最后代入热流量公式中，得到Q=λ*S*L*(T1-T2)/δ。

由于整个管道的保温层是一个连续的导热体，所以整个管道的热阻等于各个部分热阻的总和，即Rc=δ/λ，所以最终得到δ=2*Rc*d/λ。

在热力管道保温厚度计算中，需要确定几个参数，包括热损失的导热系数、热力管道外径减去保温层的管径减去内径的一半、保温材料的导热系数、热力管道运行温度和环境温度。

这些参数的选择和确定需要根据实际情况进行，其中热损失的导热系数和保温材料的导热系数可以参考相关的标准和规范，热力管道运行温度和环境温度可以通过测量获得。

总之，热力管道保温厚度的计算公式是一个比较简单且常用的公式，可以用来估计热力管道保温层的厚度，以避免热量的损失和管道外壁温度过高。

但是需要注意的是，该计算公式只是一种估算方法，实际情况中可能会有一定的误差，所以在具体工程中还需要结合实际情况进行调整和优化。

保温层厚度的计算[复制链接]勇者胜超级版主注册时间2009-3-29最后登录2010-12-4阅读权限150推广0 个帖子1096威望2201 点学币4296 个UID41#发表于2009-4-7 09:54|只看该作者|倒序浏览|打印1、保温层厚度的计算公式δ=3.14dwl.2λ1.35tl.75／ql.5 (式1)δ——保温层厚度(mm)；dw——管道的外径(mm)：λ一一保温层的导热系数(KJ／h•m•℃)；t一一未保温的管道的外表面的温度(℃)：q一一保温后的允许热损失(KJ／m•h)。

2、允许热损根据建设部2003年颁布的《全国民用建筑工程设计技术措施•给水排水》中的规定选取参数确定公称管径为：2 0、40、5 0的管道(钢)其外径分别为3 3.5mm、48mm、60mm保温层的导热系数λ：1.1中已经确定，未保温的管道的外表面的温度t：由于钢的导热系数很大，管道壁又薄，所以可以认为管道的外表面的温度和流体的温度相等(误差不超过0．2℃)根据式——1计算的保温层厚度如表4：3．结果验证和实际热损(1)模型的建立如图所示是包裹着保温材料的管道的横截面。

设管道中的热水温度为t1，管道内壁的温度是t2，管道和保温材料接触处的温度为t3，保温材料外表面的温度为t4，管道所处空间的温度为t5：设管道的内径是r1外径是r2，保温材料的外径是r3。

设管道材料的数为λ2，管内热水和管导热系数为λ1，保温材料导热系外空气与管壁间的对流换热系数分别a1、a2。

由传热学公式可知，热水通过管道壁和保温层传热给空气的过程总热阻为R=1／(2a1πr1)+(1nr2/r1)／2πλ1+(1nr3／r2)／2πλ2+l／2a2πr3=R1十R2+R3+R4 (式2)式中：R1——管内对流换热热阻，R1=1／(2a1πr1);R2——管壁导热热阻，R2=(1nr2／r1)／2πλ1;R3——保温层导热热阻，R3=(1nr3/r2)／2πλ2;R4——保温层外对流换热热阻，R4=1／2a3πr3.q=(t1－t5)／(Rl+R2+R3+R4) (式3)由于所计算的管道材料为铸铁、钢或者铜，其导热系数都很大，而且管道壁的厚度很小，所以其热阻可以忽略，认为其外壁温度和其中热水的温度相等；同时，为了计算的简便可以将R4忽略，这样得出的结果将比实际的值偏大，但若在偏大的情况下能满足表——3的要求，则精确的结果肯定也能满足。

橡塑保温管国标厚度橡塑保温管是一种常用的保温材料，广泛应用于建筑、暖通、化工等领域。

橡塑保温管的国标厚度是保证其保温性能和使用寿命的重要指标之一。

下面将从国标厚度的定义、标准规定、选择原则等方面介绍橡塑保温管的国标厚度。

一、国标厚度的定义橡塑保温管的国标厚度是指根据国家标准规定的橡塑保温管的最小厚度要求。

国标厚度是为了保证橡塑保温管的保温性能和使用寿命，防止热量的散失和管道的腐蚀。

二、标准规定根据国家标准《建筑给水及排水工程塑料泡沫保温管》(GB/T 29162-2012)和《建筑给水及排水工程橡塑保温管》(GB/T 29597-2013)的规定，橡塑保温管的国标厚度应符合以下要求：1. 内外保温层厚度：保温层的厚度应符合工程设计要求，以保证管道的保温性能。

一般来说，内保温层厚度应大于等于外保温层厚度，以确保管道内部的热量不易散失。

2. 管道直径和保温层厚度的关系：保温层的厚度应根据管道的直径进行选择。

一般来说，管道直径越大，保温层的厚度应越大，以保证管道的保温效果。

3. 管道材质和保温层厚度的关系：保温层的厚度应根据管道的材质进行选择。

不同材质的管道对保温层的要求不同，需要根据具体情况进行选择。

4. 管道使用环境和保温层厚度的关系：保温层的厚度应根据管道使用环境进行选择。

不同使用环境对保温层的要求不同，需要考虑环境温度、湿度、腐蚀性等因素。

三、选择原则选择橡塑保温管的国标厚度应遵循以下原则：1. 根据工程设计要求选择保温层厚度，确保管道的保温性能。

2. 根据管道直径选择保温层厚度，保证管道的保温效果。

3. 根据管道材质选择保温层厚度，满足管道的保温要求。

4. 根据管道使用环境选择保温层厚度，考虑环境因素对管道的影响。

四、总结橡塑保温管的国标厚度是保证其保温性能和使用寿命的重要指标。

选择合适的橡塑保温管国标厚度需要考虑工程设计要求、管道直径、管道材质、管道使用环境等因素。

根据国家标准规定的橡塑保温管的国标厚度要求，可以确保橡塑保温管的保温效果和使用寿命，提高管道的热力传输效率，降低能源消耗。

直埋热力管道保温材料及热损失计算分析《江西能源》肖平华1999年第01期32页摘要本文介绍了目前国内外直埋保温管道预制保温管的技术性能；并通过计算分析得出采用此类保温材料要比采用地沟敷设的常规保温材料热损失减少40%左右，而且节约投资并缩短施工周期，建议有条件的供热工程应采用预制保温管直埋敷设。

关健词直埋技术预制保温管热损失热阻前言国内外直埋技术的发展，已经有60余年的历史，早在30年代，原苏联最初采用泥作保温材料，40年代又改用浇灌泡沫混凝土作直埋管道的保温材料。

实践证明，这些保温材料吸水率大，直埋管道腐蚀严重。

50年代初的美国、丹麦和加拿大等国的各大公司研制了预制保温管，即“管中管”技术，从而使管道直埋技术发展到了一个新水平。

国内在50年代曾采用过浇灌泡沫混凝土的管道直埋敷设方式，70年代开始研究沥青珍珠岩保温材料的直埋热力管，取得了很大成绩，80年代我国出现了两种新型预制保温管：一类是天津大学根据国外经研制的保温结构为“氰聚塑”型式的预制保温管；另一种是引进国外生产线的“管中管”型式的预制保温管。

目前这种型式的预制保温管已先后在天津、北京、郑州等地进行大批量生产并广泛用于城市热力管网。

2直埋预制保温管技术性能国内外部份厂家生产的预制保温技术性能(见表1)表1国内外部分厂家生产的预制保温管技术性能氰聚塑直埋保温管是用硬质聚氨脂泡沫塑料作保温材料，外部用玻璃钢作防护外壳，钢管外壁刷一层“氰凝”作防腐层。

通用型适用于120℃以下介质的热力管网。

高温型适用于250℃以下介质的热力管网，其保温材料为硅酸镁发泡聚氨脂复合保温材料，保护外壳为玻璃钢。

第二种类型是“管中管”预制保温管，其保温材料为聚氨脂硬质泡沫塑料，保护外壳为高密度聚乙烯外套管，适用于120℃以下部介质的热力管网。

3保温层厚度及热损失计算保温层厚度应根据热损失法或经济厚度计算后并经综合经济效益比较后确定。

直埋管道的设计结构如图1所示。

图1直埋保温管结构示意图1热力管2主保温层3保温层4土壤5地面直埋管道的保温计算其原理与一般保温管道相同，但一般热力管的表面散热由外界空气吸收，而直埋管道由周围土壤来吸收，一般管道属于无限空间放热，直埋管道放热与管道埋设深度有关。

54热力管道的保温设计、施工及优化陈 文江苏省节能工程设计研究院有限公司 江苏 南京 210007摘 要：热管是指蒸汽或热水管道的输送。

大型加热装置或发电厂企业的热管总长度可达几十公里甚至几十公里。

因此，保温设计和施工对企业的能源消耗和经济效益有着重要的影响。

合理保温材料的选择。

目前，大力推进“节能减排”的情况，已越来越受到企业的关注。

在此基础上，本文将重点对保温设计和施工技术进行分析，以期对今后的实际工作起到一定的参考和借鉴。

关键词：热力管道；保温；优化中图分类号：G322 文献标识码：B正文：1、热力管道保温的主要结构组成热力网及设备的保温设计，按国家现行的《设备及管道保温技术通则》GB4272、《设备和管道保温设计导则》GBJ8175执行。

根据规范要求，绝缘材料的选择应满足以下主要技术性能：良好的绝缘性能，在不同温度下的热导率测试数据，或有一个明确的热导率方程或热导率计。

工作时的平均温度等于或小于350度，导热绝缘材料，用于保温层和文章的导热系数不大于0.10w/（m，k）。

使用温度不低于中温；保温材料应具有一定的机械强度，耐振性；无燃料，无腐蚀性金属，吸水率低，施工方便。

在蒸汽管道目前是先进的高温玻璃棉具有良好的性能和复合硅酸盐材料，同时根据绝缘材料的表面温度不同，耐热铝箔反射层和普通铝箔反射层的适当运用，该绝缘层外包长热传输网络专用双气球反射器束的外层，最后加彩钢板作为防护层。

图1 热力管道保温结构层构成2、热力管道主要保温材料性能2.1、保温材料性能复合硅酸铝镁保温材料是以坡缕石、海泡石、膨润土、无机材料如陶瓷纤维为主要原料，应用范围广，安全性能高，收缩率低，广泛应用于石油储备，各个领域的化工厂、民用建筑、天然气等。

复合型硅酸镁导热系数方程的研究：λ(t)=2.538Xt^(2)X10 ^(-7)+4.797XtX10 ^(-5)+3.302X10 ^(-2)，复合硅酸镁由于其高温性能（温度达800°C），在蒸汽管道，但由于其昂贵的价格和高密度的特点，一般只有一到两层外包装；高温绝缘材料制成的玻璃棉。

保温层厚度计算保温层厚度计算有A种方法，选择介绍四种方法：经济厚度法；直埋管道保温热力法；多层绝热层法；允许降温法。

将计算结果经对比分析后选定厚度。

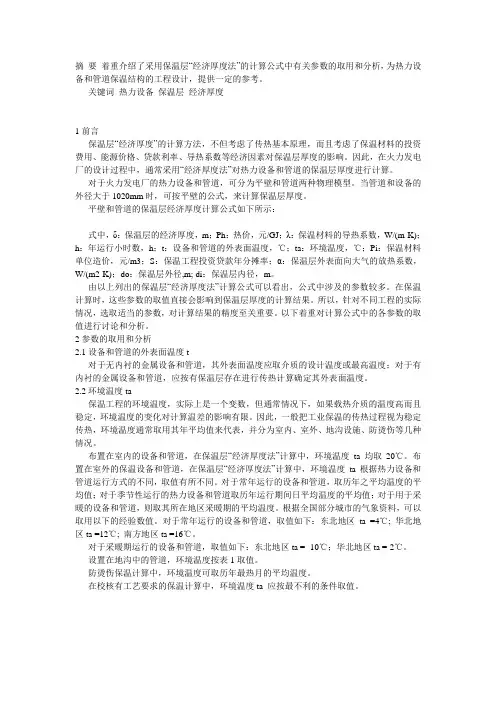

1．保温层经济厚度法(1)厚度公式式中δ——保温层厚度，m；Do——保温层外径，m；Di——保温层内径，取0．125m；A1——单位换算系数，A1=1．9×10-3；λ——保温材料制品导热系数，取0．028W／(m·℃)；τ——年运行时间，取5840h；fn——热价，现取7元／106kJ；t——设备及管道外壁温度，不计玻璃钢管酌保温性能，取介质温度55℃；ta——保温结构周围环境的空气温度，取极端土壤地温5℃；Pi——保温结构单位造价，Pl——保温层单位造价，硬质聚氨酯泡沫塑料造价1700元／m3；P2——保护层单位造价，玻璃钢保护层取135元／m2；S——保温工程投资贷款年分摊率，按复利率计息，n——计算年限，取15年；i——年利率(复利率)，取7％；a——保温层外表向外散热系数，取11．63W／(cm2·℃)。

用试差法，经计算δ=22．5mm。

(2)管道保温层表面散热损失式中q——单位表面散热损失，W／m。

经计算q=42．2W／m，满足国标GB4272—84《设备及管道保温技术通则》要求。

(3)温降计算式中△t——卑位长度温降，℃／km；Q——流量，kg／h；cp——比热容，W·h／(kg·℃)；L——管长，km。

△t=0．15℃／km，满足建设方提出的温降要求。

(4)保温结构外表面温度式中ts——保温层外表面温度，℃。

经计算ts=9．44℃。

保温管外皮厚度标准是指在建筑工程中用于保温的管道所需的外皮厚度的规定。

保温管外皮厚度的标准对于保证建筑工程的保温效果和安全性具有重要意义。

本文将从保温管外皮厚度标准的背景意义、相关标准规定、影响因素以及实际应用等方面展开阐述，以期明确保温管外皮厚度标准的重要性，提高建筑工程保温质量。

一、保温管外皮厚度标准的背景意义在建筑工程中，为了保证建筑物内部的温度舒适度和节能效果，通常会采用保温管进行管道的保温。

而保温管的外皮厚度直接影响着其保温效果和使用寿命。

因此，建立科学合理的保温管外皮厚度标准，对于规范建筑工程保温材料的选用和施工质量具有重要的意义。

二、相关标准规定我国对于建筑工程中的保温管外皮厚度制定了一系列的标准规定，其中包括国家标准、行业标准以及地方标准。

国家标准《建筑节能设计标准》（GB 50189）中对于建筑工程中保温材料的选择和使用进行了详细的规定，其中也包括了保温管外皮厚度的要求。

此外，行业标准中的《建筑给水排水工程保温施工及验收规范》、《城市燃气热力供应工程技术规范》等标准也对于保温管外皮厚度进行了具体规定，以保障建筑工程的保温效果和安全性。

三、影响因素确定保温管外皮厚度标准需要考虑多方面的因素。

首先，需要考虑管道所在的环境温度和湿度，不同的环境条件对于保温管外皮厚度的要求也会有所不同。

其次，需要考虑管道输送的介质温度和压力，这些因素也会直接影响保温管外皮厚度的选择。

此外，还需要考虑保温材料的热传导系数、密度、机械性能等因素，以确定最佳的外皮厚度标准。

四、实际应用在建筑工程中，根据相关标准规定和影响因素，对于保温管外皮厚度的选择需要充分考虑实际情况。

在具体的工程项目中，需要由专业的设计人员结合建筑结构、环境条件和管道使用要求等因素进行科学合理的选择。

同时，在施工过程中需要严格按照标准规定进行施工，并结合验收标准进行验收，以保证保温管外皮厚度的质量和安全性。

综上所述，保温管外皮厚度标准对于建筑工程的保温效果和安全性具有重要意义。

热力管道保温及保护外壳安装方案（一）管道保温1、适用范围适合管道管壳保温，如橡塑、玻璃棉管壳、酚醛管壳保温。

2、大样图3、规格表Φ1：保温管材表面直径；Φ2：金属钢管直径；δ：保温棉厚度，按设计要求。

4、采购要求（1）管道的绝热，应采用不燃或BI 级难燃材料，其材质、密度、规格与厚度应符合设计要求。

（GB50243-2002-10.2.1）（2）提供所供产品的“国家防火建筑材料质量监督检验中心”及“国家玻璃纤维产品质量监督检验中心”的本年度型式检验合格报告。

5、工艺要求（1）保温材料接合缝不得有明显胶水痕。

（2）当室外采用金属壳保护时，宜采用不锈钢材质自攻螺丝。

（3）纵缝应如图错开，外层的水平接缝应设在侧下方。

（4）金属保护壳的纵、环向接缝应顺水；其纵向接缝应位于管道的侧面。

（二）水管弯头保温1、适用范围适合管道硬质或半硬质管壳保温，如橡塑、玻璃棉管壳、酚醛管壳保温。

2、大样图3、规格表（1）Φ1~Φ3：保温管材表面直径。

（2）钢管≤DN80 时，按A 做法：a2≥2Φ2、b2=0.6Φ2。

（3）钢管DN80≤DN≤DN150 时，按B 做法。

（4）钢管≥DN200 时，按C 做法。

4、采购要求同管道保温。

5、工艺要求（1）当采用虾米状保温样式时，接合缝需均匀分布。

（2）保温各种接合缝不得有明显胶水痕。

（3）当选用金属外壳保护板时，参照“水管保温大样”做法；虾米弯部位可以采用压筋挂口或单立咬口形式。

6、产品图片同管道保温。

（三）变径管道保温1、适用范围适合管道管壳保温，如橡塑、玻璃棉管壳、酚醛管壳保温。

2、大样图3、规格表（1）Φ1~Φ4：各种管道保温管材表面直径，按设计值。

（2）柔性管壳大头侧钢管≤DN50 时，按A 做法：a1=0.5Φ1、a2=0.5Φ2；大头侧钢管≥DN65 时。

按B 做法。

（3）三通尺寸： a3≥150mm。

4、采购要求同管道保温。

5、工艺要求（1）管件位置的不规则保温需先按管件外表尺寸放样、加工、预制形状板。

编号：SM-ZD-55758 保温层厚度计算Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改保温层厚度计算简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

保温层厚度计算有A种方法，选择介绍四种方法：经济厚度法；直埋管道保温热力法；多层绝热层法；允许降温法。

将计算结果经对比分析后选定厚度。

1．保温层经济厚度法(1)厚度公式式中δ——保温层厚度，m；Do——保温层外径，m；Di——保温层内径，取0．125m；A1——单位换算系数，A1=1．9×10-3；λ——保温材料制品导热系数，取0．028 W／(m·℃)；τ——年运行时间，取5840h；fn——热价，现取7元／106kJ；t——设备及管道外壁温度，不计玻璃钢管酌保温性能，取介质温度55℃；ta——保温结构周围环境的空气温度，取极端土壤地温5℃；Pi——保温结构单位造价，Pl——保温层单位造价，硬质聚氨酯泡沫塑料造价1700元／m3；P2——保护层单位造价，玻璃钢保护层取135元／m2；S——保温工程投资贷款年分摊率，按复利率计息，n——计算年限，取15年；i——年利率(复利率)，取7％；a——保温层外表向外散热系数，取11．63W／(cm2 ·℃)。
