农田水利工程中水闸设计

水闸施工方案
一、背景介绍
水闸是一种重要的水利工程设施，用于调节河流水位，控制水流量，保护农田
和城市安全。

在水闸施工过程中，需要制定详细的施工方案，以确保工程顺利进行，并保证施工质量。

二、施工前的准备工作
在开始水闸施工之前，需要进行一系列的准备工作，包括但不限于： - 水文地
质勘察 - 施工图纸设计和审批 - 材料和设备的准备 - 施工人员的培训和分工
三、施工过程及方案安排
1. 水闸基础施工
•清理施工现场
•测量和标定基础位置
•开挖基础坑
•浇筑混凝土基础
2. 上部结构施工
•安装闸门和闸槽
•安装液压升降设备
•进行上部结构的封闭和密封工作
3. 附属设施建设
•建设供水管道和泄洪孔
•安装监测设备
•进行附属设施的调试和测试
四、施工安全与质量控制
在水闸施工过程中，施工安全和质量控制是至关重要的环节。

为确保施工顺利
进行，需要严格执行以下措施： - 加强施工现场安全管理 - 定期进行质量检查和验
收 - 检查施工设备的安全性和正常运行情况 - 做好施工记录和报告，及时处理施工
中的问题和隐患
五、施工结束与验收
当水闸建设工程完成后，需要进行最终的验收工作，包括但不限于： - 组织相关部门和专家对工程进行验收 - 完成工程竣工文档和档案 - 进行工程的保护和维护工作
六、总结
水闸施工是一项复杂而重要的工程，涉及诸多技术和管理环节。

只有严格按照施工方案进行施工，保证施工过程中的安全和质量，才能顺利完成水闸建设工程，为当地水利事业的发展做出积极贡献。

・
ｌ ６ ０ ・
工ห้องสมุดไป่ตู้程 科 技
农 田水利工程中水闸设计的探索
曲 斌 孙 晓峰
（ 尚志市长寿灌 区管理站 ， 黑龙江 尚志 １ ５ ０ ６ ０ ０ ） 摘 要： 我 国农田水利工程 的建设是需要水 闸的精巧设计 与精 湛的施工技术来完成的。而水利工程对我 国的农业发展也有 直接 的影 响。所以我们要利 用对水 闸的具体工作特点和水闸的具体分类来为我 国水利工程 的建设作 出进一步的贡献。 关键词 ： 修建水 闸； 作 用； 设计
￣ Ｃ － ｄ ｚ 比 较复 杂， —是因为水头低而且变化大， 二是水闸的 地基条件 少 。
差。 所以我们利用水闸既可以／ ｔ Ｕ Ｔ Ｋ ｔ ｇ ￣以挡水。 要想更有效的控制河流的 ２ ３排水闸的作用 流量、 ７ Ｋ Ｙ ￣， 还要通过各种各样的渠道 ， 防止泥 积在 酋 中。 排水闸的修建为我国的农田水利工程起到了不小的作用。排水闸主 要的怍用就是将污渍水排出闸外 ，这时就需要河水水位在推落时打开闸 １ 修建水闸时需要注意的问题 １ ． １ 水闸的稳定性 门， 但是当出现外河水位 匕 涨的情况时 ， 就会关闭闸门， 这样是为了避免 位 ， 江河洪水倒灌的现象。排水闸的闸身较高， 但是底板高程比饺低， 而 目要 位的作用， —般来讲水闸的质量决定 了其使用的寿命， 不同材质厚度重量 受到双向水头的作用， 这是因为排水闸既要负责排除洼地的积水， 又要负 都是衡量水闸实用性的因素。水闸在安装投 ＾ 使用后要承受多方面的压 责挡住外河水位。 力， 不论在河流 Ｅ 游存积水流还是提供水位高度差以供船舶航行， 船闸的 ２ ４挡潮闸的作用 质量都决定着使用的安全性。由于上游水流速度大水闸拦截本身就要受 了防 止 海水倒灌 人 河需修建挡潮闸。挡 到—定 的冲击力，再加上上下游水位落 差的压力二者结合就容易造成水 潮闸还可用来抬高内河水位’ 达到蓄淡灌溉的目的； 内河两岸受涝时， 可利 可在平潮时期开闸通航。因 闸不稳庭 ，长此以往就会导致水闸变形甚至使用时脱落原来水闸勒ｊ 雠 用挡潮闸在退潮时排涝建有通航孔的挡潮闸， 以打开， 造成泄洪失败和水位调节失误 ， 使船闸使用的稳定性降低 ， 影响 此挡潮闸的作用是挡潮、 蓄淡、 泄洪、 排涝萁特 星 爱有双向水头作用。 水闸正常使用和安全陛。 ２ ５分洪闸的特点 分洪闸的作用是分离水流在洪涝期把一条和水 的流量分批挡住 ， 再 ｌ ２渗流问题对水闸的影响 修建水 闸的时候， 如果渗流问题解决 ÷ 嗔的话 ， 那么会存｜ 在彳 艮 大的安 逐渐开闸泄洪以减小洪水对堤坝的冲击力 ， 减低水流过急、 水势过大等问 全隐患。渗流问题 的出现， 是 由于水闸在进行挡水时 ， 会造成 匕 下游水位 题， 分批次分水量 事 的洪水分次排除就是分洪闸的作用。 ３ 设 计水 闸的基 本确 定 出现差值 ， 在这种作用下 ， 这时在水 闸、 闸基与两岸的连接处就会出现渗 ３ ． １ 拦河闸的作用及其用途 流问题 。然而如果渗流水量过大 ， 还会对水闸的挡水功能产生影响， 进而 妨碍蓄水。 在水利工程进行中， 兴建拦河闸是为了拦截河流 ， 准确的说是拦断河 岸坡上就会出现侧向渗透的现 流和壅高河中水位以保证引水的需要。根据灌区规划对引水高程的要求 又出现了正常壅水位 ， 也称作正常挡水位。它主要是用于在枯水 象， 会产生水平的压力， 从而加大水闸底部的渗透压力 ， 对两岸的连接建 的确定， 筑物都会有很大影响， 使其稳定陛 降。 如果两岸和闸基都是采用土 期截断河流， 从而使水位升高 ， 这样就可以在上游进行航运或者是满足进 基， 再出现渗流时也会带走—些细颗粒， 这就会在闸后出现翻砂鼓水的现 水闸取水的需要。而在洪水期， 节制闸可以有效的控制下游的泄流量。为 了满足泄洪要求拦 ？ 可 闸应具有足够的闸孔尺寸。泄洪时， 闸前的洪水位往 象。如果严重的话还会掏空两岸和闸基。 往要高于闸前的正常壅水位 时 兰 彳 可 闸的闸前最高水位取决于闸前洪水位 １ ． ３ 冲刷问题带来的损失 在开闸泄水时， 如果水闸下游水位很浅或者是没有水 ， 在水位差的作 的高低。 用下 ， 就会加大水流的流速 ， 这种巨大的能量会对下游有严重的冲刷。一 为了满足引水要求而确定的闸前正常壅水位是拦河闸的正常挡水高 旦冲刷的范围过大， 就会掏空闸基 ， 造成水闸失事。另外 ， —般在水闸的两 程 而泄洪量的大小和闸前洪水位的高低则 直接影响拦河闸的高度、 闸孔 岸都是软弱的岩层或者是土层， 如果修建水闸时开设过多的闸孑 Ｌ ， 一旦开 的型式和尺寸 、闸的上游淹没损失以及对闸下游消能防冲的要求和工程 启某—个闸孔就会形成折冲水流 ， 这就会严重冲刷下游河岸， 对水闸的安 量 的大小等 。 ３ ２进水闸的作用及其用途 全和稳定性都会产生影响。 ｌ ４出现沉陷现象的原因 从天然河道取水按 取水方式一般可分为无坝取水和有坝（ 闸 冰 两 软土具ｊ 压缩性， 如果将水闸建设在软土地基 上， 兢会在冰 闸 种方式。当天然河道水量丰富力 池 禽 匕 满足引水要求时＇ 可采取无坝取水 即直接在渠首修建进水闸引水； 当天然河道水位不能满足引水要求 自 身以及夕 部的荷载作用下出现沉陷现象。特别是在底板传到地基 匕 的 方式， 荷载分布不均匀时， 或者是分布在地基土层的荷载不均匀时 ， 更容易出现 或引水流最较大日 寸 ’ 由于引水有困难， 常需采取有坝取水方式， 即除了在渠

水利水电shui li shui dian158水利工程中水闸设计的要点及注意事项分析◎张硕摘要：水闸工程是水利工程的重要组成部分，对水利工程建设发挥着重要的作用。

同时，水闸质量的优劣也对整个水利工程项目的质量有决定性影响。

工程建设环节，如果水闸这一环存在问题，对整个工程以及下游区域都会造成严重威胁，对当地居民的人身财产安全造成严重危害。

基于此，本文以光南水闸重建工程为例，对水闸设计的要点和注意事项展开分析。

关键词：水利工程；水闸设计；要点农田水利工程的建设关乎国计民生，是促进我国农业发展的重要保障。

目前，水利工程作为我国基础设施建设中的一部分，其生态建设规划逐渐引起人们的关注。

由于我国农田面积大部分位于平原地区，因而在夏季汛期或将其丰富的季节会遭受洪涝灾害，这不但对生态环境造成破坏，还会导致农田水土流失。

为了满足农业灌溉需求，提高农业生产水平，避免洪涝等灾害的影响，需要对农田水利工程设计与建设进行重视，以实际情况出发建设，这对推动社会经济平稳发展意义重大。

一、水闸特点分析通常所说的水闸，即为挡水建筑物，也是排水建筑物。

一般均建立在平原地区，这类地区具有所覆盖层厚、地基压缩性大、抗滑能力弱、承载能力差等特点，因此，水闸设计中，首要，要保持水闸稳定性。

水闸凭借闸门阻挡水流，闸上游、下游所形成的水头差，会借助闸基、两岸渗流在底部形成渗透压力，抵消水闸有效重量，此时会对闸室和两岸连接建筑物的稳定性造成威胁，极有可能出现渗透变形等情况，使水闸安全难以得到保证。

二、水利工程中水闸设计的要点及注意事项（一）地址的选择水闸选址至关重要，这是执行水闸施工的先决条件，并且也是水闸建设的关键点所在。

一般要选择环境优异的位置设计水闸，并且还应该按照水闸施工地质要求、水文情况等，展开全方位的地质考察，水闸施工地质选择以石质区域为主，或选择承受压力可观的位置，水闸施工地址一定要达到抵制水分和抵制碱性等标准，渗水量不宜过大。

在 水 闸 的修 建 过程 中 ，可 以进 行 闸 门的控 制 ，进 行 河 水 的 水 位 的调 节 及 其 洪 流 的 控 制 。 在水 闸 １ ３ 常 建 设 过 程
设过 程 中 ，如 果处 在 正 常使 用的 无水 阶 段 ，可能 会 因为其 过 大 的垂直 荷 载 ，从 而造 成 对 闸门地 基 的 巨大压 力 ，可 能 会 产生 地基 的变 形状 况 ，这 就加 大 了水 闸的 滑动 性 。在 水 闸建设 过程 中 ，进 行地 基 基 础面 积 的增 加是非 常 必要 的 ， 可 以进 一步 的降 低基 底所承 受 的压 力。 在 水 闸 建设 过程 中 ，也 要 进行 不 同应 用 条件 的 挡水 环 节 的应 用 ，从 而 满足 闸 基及 其水 闸 的应 用需 要 。针 对其 渗 流 的具 体情 况 ，进行 水 闸底 部压 力 的控 制 ，可 以降 低水 闸 的 重 力影 响 ，当然 就 降低 了水 闸的抗 滑性 。在 闸门 地基 建 设过程 中，如果其两岸都是土基时 ，那么在渗流环节应用 过程 中 ，可能 也 会实 现对 土 层的 细颗 粒 地带 走 ，从 而实 现 了建筑 物 的 自身稳 定性 的降 低 ，也可 能 会加剧 岸坡 闸底 的 渗 透 压力 ，如 果 出现 比较 大 的渗 流 量 ，可能 会减 弱 水 闸的
宋 建 波

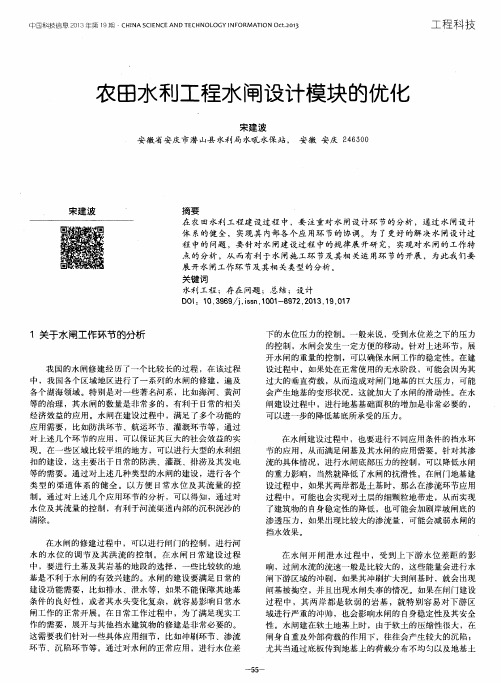

摘要 在农 田水利 工程建设过 程 中，要 注重对水 闸设 计环 节的分析 ，通过 水 闸设计 体 系的健 全 ，实现 其 内部各 个应 用环 节的协调 。为 了更好 的解决水闸设 计过
程 中的问题 ，要针对 水 闸建设过程 中的规律展 开研 究，实现 对水 闸的工作特
点的 分析 ，从 而有利 于水 闸施工环 节及其相 关运 用环 节的开展 ，为此我们要 展开水 闸工作 环 节及其相 关类型的分析。 关键词 水利 工 程 ；存 在 问题 ；总 结 ；设 计 Ｄ Ｏ Ｉ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ － ８ ９ ７ ２ ． ２ ０ １ ３ ． １ ９ ． Ｏ １ ７

闸门和水闸工程的维护保养
维修保养：及时对闸门和水 闸工程进行维修保养，更换 损坏的部件
清洁保养：定期对闸门和水 闸工程进行清洁保养，保持
设备清洁，防止锈蚀
定期检查：定期对闸门和水 闸工程进行安全检查，确保 设备正常运行
安全防护：加强安全防护措 施，防止意外事故发生，确
保工程安全运行
闸门和水闸工程的监测与评估
闸门和水闸工程的安全风险评估
风险识别：识别可能存在的安全风险，如洪水、地震等自然灾害，以及人为操作失误等 风险评估：评估各种安全风险的可能性和影响程度，确定风险等级 风险控制：制定相应的风险控制措施，如加强监测、提高预警能力、加强人员培训等 风险监测：定期对闸门和水闸工程进行安全检查和监测，确保安全风险得到有效控制
闸门的安装与调试：严格按照设计图 纸和施工规范进行
闸门的维护与管理：定期检查、维护 和更换磨损部件，确保闸门正常运行。
水闸工程的选址与设计
选址原则：考 虑地形、地质、
水文等因素
设计原则：满 足防洪、灌溉、
发电等需求
水闸类型：平 板闸、弧形闸、
人字闸等
水闸设计：包 括结构设计、 材料选择、施
工方法等
闸门和水闸工程的施工方法
施工前的准备工作：包括场地平整、材料准备、设备检查等
闸门安装：按照设计图纸进行安装，确保闸门的位置、角度和尺寸准 确
水闸工程施工：按照设计图纸进行施工，确保水闸工程的质量、安全 和使用寿命
施工过程中的质量控制：对施工过程中的各个环节进行质量检查，确 保工程质量和安全
水闸工程的应用范围
防洪：控制河流水位， 防止洪水泛滥
灌溉：调节农田灌溉 用水，保证农作物生 长
供水：提供城市和工 业用水，满足生活生 产需求

水利水电工程中的水闸设计问题及其优化措施摘要：水利水电工程是我国重要的民生工程。

水闸在水利水电工程中具有不可替代的作用。

水闸是水利水电工程中重要的水工建筑物，既是挡水建筑物，又是排水建筑物。

它的主要功能是控制水流。

水闸施工现场大多位于平原河网区穿越河口附近。

为保证水闸的稳定性，闸门基础的位置应尽量选择在地形简单、基础结构稳定、地下水位低的位置。

根据水闸设计步骤，水闸设计一般只考虑地基承载力计算，不考虑水闸防冲防渗计算。

水闸的类型不是根据水闸的施工位置和水闸基础的条件确定的。

因此，水闸设计必须结合实际情况，综合考虑环境因素和社会因素的影响，确保设计工作的科学性和设计方案的可行性。

关键词：水利水电工程；水闸设计；问题；优化措施1目前水利水电工程中的水闸设计问题1.1忽视水闸的防冲设计水闸防冲设计是水闸设计的重点之一，对保证水闸运行安全、提高水闸性能具有重要作用。

在许多水利水电工程的水闸设计中，设计人员往往侧重于水闸的选型或详细设计，忽视了水闸的抗冲刷功能设计，缺乏对水利水电工程所在区域气候条件和环境变化的综合考虑，影响水闸设计效果，导致水闸在运行过程中容易受到外界因素干扰而造成失稳，严重时可能带来巨大的经济损失。

例如，在水闸设计过程中，一些设计人员对河流下游区域的具体情况缺乏准确把握，无法有效控制水闸的流量，难以满足水闸抗冲刷功能的需要，影响水闸自身的使用效果。

1.2水闸类型选择不合理有许多类型的水闸。

不同类型的水闸具有不同的功能和对环境条件的不同要求。

在设计水闸时，设计人员需要根据水利水电工程的实际情况确定水闸的类型和功能，并做好选型工作。

只有这样，才能保证水闸功能的充分发挥，保证水闸设计的效果。

但是,目前在水闸设计过程中,一些设计人员没有能够合理选择水闸类型,没有充分考虑水利工程的需要和用途,或者考虑不准确,为了降低成本或便于施工,选择了不合理的水闸类型,，导致水闸无法满足水利水电工程建设的需要，影响工程运行效果。

水利工程水闸方案范本一、工程背景水闸是指为了调节、控制流量、保护农田、发电、防洪和供水等目的而兴建的水利工程。

水闸的建设对于保障当地水资源的合理利用和防止水灾具有重要意义。

本方案所针对的工程背景是某地区的水利工程水闸建设。

该地区面积较大,多河流交汇而过,且由于地势低洼容易发生水患,同时又需要利用水力发电和供水用途,因此需要建设一座能够满足上述需求的水闸工程。

二、工程目标1. 实现水流的调节和控制，确保周围农田和居民区的灌溉用水以及防洪措施的有效实施；2. 利用水力发电，以解决当地的能源问题；3. 为当地居民提供清洁的水源。

三、建设方案1. 水闸类型考虑到该地区各项需求和实际情况，本方案拟采用溢流式水闸进行建设。

溢流式水闸具有结构简单、操作灵活、维护方便等特点，且可根据需要调节水位，适合本地区的水利环境。

2. 建设位置水闸应建设在多条河流交汇的位置，以便于控制多条河流的水量。

且水闸应尽量远离居民区和农田，以避免对居民和农田的影响。

3. 建设规模本方案拟定水闸长度为200米，宽度为50米，水闸闸门数为3门。

水闸高度为5米，以便于实现水位的调节和控制。

4. 设备选择在水闸的建设中，应选择高质量的设备，包括闸门、水泵等。

并应保证设备的操作简便、安全性能好、耐用性强，并且具有一定的抗风、抗流动压力。

同时，设备应具有自动化控制功能，以方便操作和维护。

5. 水闸联动设计考虑到多条河流交汇的特点，本方案拟定将水闸与当地水利系统联动设计。

即在水闸的建设中，将考虑将水闸与当地的灌溉和排水系统相连，以实现整个水利系统的统一控制和管理，以提高水资源的利用效率。

6. 生态环境保护建设水闸时，需重点关注对于周围生态环境的影响。

一方面要保证水闸的建设不会对当地野生动植物的栖息地和迁徙通道产生不利影响。

另一方面，要采取一定的措施，以提高水体的清洁度和透明度，保护水体生态环境，保障水中生物的健康。

7. 安全预案水闸在建设和运行过程中，要及时采取相应的安全预案，以应对可能发生的洪水、震动以及其他突发事件。

２ 水流 冲刷 问题 水闸在 开 门泄水 时 ， 闸室 的总净 宽度 要保证 能通过 设计 流量 ， 闸的孔径 也
拦 河闸承担 的任务 主要是拦 断河流和 壅高河 中水位 以保证引 水的需要 。ቤተ መጻሕፍቲ ባይዱ需 要壅 高 的水 位 ， 称 为正 常壅水 位 ， 亦称 正常挡 水位 。 对 于灌溉 取水 工程 ， 该 水位
埋 论 ， 用
ｌ ■
Ｃ ｈ ｉ ｎ ａ ｓ ｃ ｉ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｒ ｅ ｖ ｉ ｅ ｗ

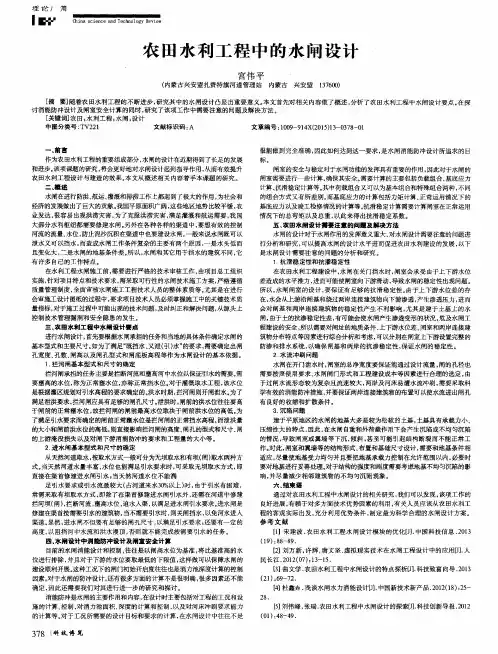

农 田水 利 工 程 中 的 水 闸设 计
官伟 平
（ 内蒙 古 兴安盟 扎 赉特 旗河 道 管理 站 内蒙古 兴安 盟 １ ３ ７ ６ ０ ０ ） ［ 摘 要］ 随着 农 田水 利工程 的 不断 进步 ， 研 究其 中的水 闸设 计 凸显 出重要 意义 。 本文 首先对 相 关 内容做 了概 述 ， 分析 了农 田水 利工 程 中水 闸设 计要 点 。 在 探 讨 消 能防 冲设计 及 闸室安 全计 算 的 同时 ， 研究 了该 项工 作 中需要 注意 的 问题及 解决 方法 。 ［ 关键 词］ 农田， 水 利工 程 水闸， 设 计 中图分 类号 ： Ｔ Ｖ２ ２ １ 文 献标 识码 ： Ａ 文章编 号 ： １ ０ ０ ９ — ９ １ ４ Ｘ（ ２ ０ １ ５ ） １ ３ — ０ ３ ７ ８ —０ １
一
前 言
很 能做 到完 全准 确 ， 因此如 何达 到这一 要 求 ， 是水 闸消能 防冲设 计所 追求 的 目
标。
作为农 田水 利工程 的重要组 成部分 ， 水 闸的设计在 近期得到 了 长足 的发展
和进步 。 该项 课题 的研究 ， 将会更 好地对 水闸设 计起 到指导作 用 ， 从而有效 提升 农 田水利 工程 设计 与建 造 的效果 。 本 文从 概述 相关 内容 着手 本课 题 的研究 。

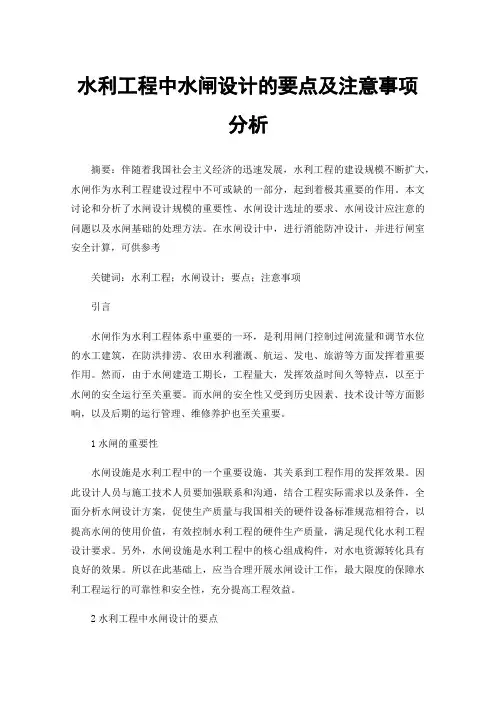

水利工程中水闸设计的要点及注意事项分析摘要：伴随着我国社会主义经济的迅速发展，水利工程的建设规模不断扩大，水闸作为水利工程建设过程中不可或缺的一部分，起到着极其重要的作用。

本文讨论和分析了水闸设计规模的重要性、水闸设计选址的要求、水闸设计应注意的问题以及水闸基础的处理方法。

在水闸设计中，进行消能防冲设计，并进行闸室安全计算，可供参考关键词：水利工程；水闸设计；要点；注意事项引言水闸作为水利工程体系中重要的一环，是利用闸门控制过闸流量和调节水位的水工建筑，在防洪排涝、农田水利灌溉、航运、发电、旅游等方面发挥着重要作用。

然而，由于水闸建造工期长，工程量大，发挥效益时间久等特点，以至于水闸的安全运行至关重要。

而水闸的安全性又受到历史因素、技术设计等方面影响，以及后期的运行管理、维修养护也至关重要。

1水闸的重要性水闸设施是水利工程中的一个重要设施，其关系到工程作用的发挥效果。

因此设计人员与施工技术人员要加强联系和沟通，结合工程实际需求以及条件，全面分析水闸设计方案，促使生产质量与我国相关的硬件设备标准规范相符合，以提高水闸的使用价值，有效控制水利工程的硬件生产质量，满足现代化水利工程设计要求。

另外，水闸设施是水利工程中的核心组成构件，对水电资源转化具有良好的效果。

所以在此基础上，应当合理开展水闸设计工作，最大限度的保障水利工程运行的可靠性和安全性，充分提高工程效益。

2水利工程中水闸设计的要点2.1设计图纸详细审图，在熟悉图纸的基础上进行工程量清理，编制施工进度计划，并根据进度计划制定相应的材料采购以及设备进场计划。

应以闸室为中心展开施工，一般依照“先深后浅、先重后轻、先高后矮、先主后次”的原则进行。

①“先深后浅”是为了防止结构物基础开挖过程中扰动相邻已完成结构物基础而造成质量隐患。

②“先重后轻”是指先施工重大结构物，施工完毕在其自身重力作用下沉降一段时间，待其基础趋于相对稳定后，再施工小型结构物。

这样可以避免相邻结构物之间产生的不均匀沉降给邻接部位混凝土造成不良影响。

—水闸设计说明书SLUICE DESIGN SPECIFICATION ·设计题目：水闸工程学院名称：专业名称：水利水电工程班级名称：》姓名：学号：指导教师：教师职称：年月日（目录一、设计任务------------------------------- 错误!未定义书签。

-二、设计基本资料-------------------------- 错误!未定义书签。

概述-------------------------------------- 错误!未定义书签。

防洪---------------------------------------------- 错误!未定义书签。

灌溉---------------------------------------------- 错误!未定义书签。

引水冲淤------------------------------------------ 错误!未定义书签。

规划数据 --------------------------------- 错误!未定义书签。

孔口设计水位、流量-------------------------------- 错误!未定义书签。

闸室稳定计算水位组合------------------------------ 错误!未定义书签。

》消能防冲设计水位组合------------------------------ 错误!未定义书签。

地质资料 --------------------------------- 错误!未定义书签。

闸基土工试验资料---------------------------------- 错误!未定义书签。

闸的设计标准 ----------------------------- 错误!未定义书签。

其它有关资料------------------------------ 错误!未定义书签。

闸上交通------------------------------------------ 错误!未定义书签。

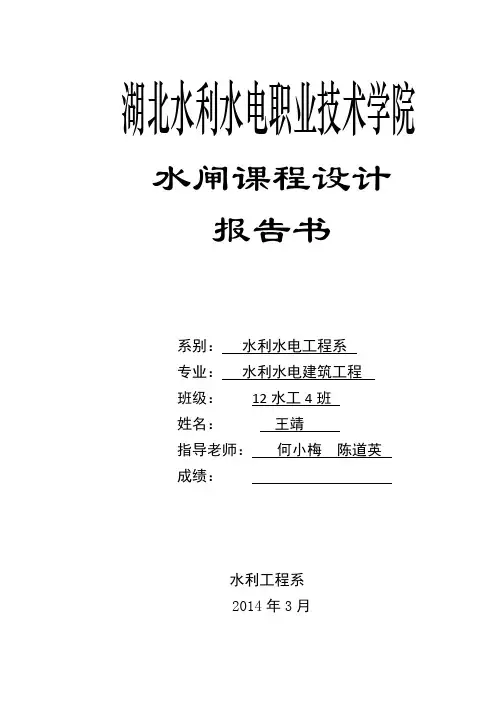

湖北水利水电职业技术学院水闸课程设计报告书系别：水利水电工程系专业：水利水电建筑工程班级：12水工4班姓名：王靖指导老师：何小梅陈道英成绩：水利工程系2014年3月目录第一章工程设计基本资料1.1 工程概况某平原河道上拟建一节制闸，以抬高水位引水灌溉农田。

闸上游控制流量360K㎡，利用该闸控制水位可灌溉20万亩农田。

同时结合河道治理，要求满足除涝标准为5年一遇的排涝任务和20年一遇的排洪任务。

排放水量通过本闸排入下一级排水河道内。

1.2 规划资料5年一遇规划设计除涝流量，Ｑ设＝2303，水闸建成后相应闸下游水位为39.9ｍ，要求泄洪时闸上、下游允许水面壅高 ｈ≤0.1ｍ。

20年一遇洪水校核流量Ｑ校＝4953，闸下游相应水位41.8ｍ，要求建闸后泄洪时上、下游水面允许壅高Δｈ校≤0.2ｍ。

正常灌溉蓄水位为41.0ｍ。

该河经治理后的下游河道水位流量关系见表1－1。

表1-1 河道水位流量关系1.3 闸址处地形情况该河原河道过水断面较小，不能满足排涝和排洪要求。

根据规划要求，须奖原河道扩宽加深，经治理后闸址处河底高程定为36.0ｍ，河道底扩宽为43.0ｍ，边坡1：2.5。

河两岸地面平坦，河道在闸址上下游顺直。

1.4 闸址处地质资料闸基为亚黏土，主要物理力学指标如下：土壤湿重度19 ＫＮ／m3浮重度10ＫＮ／m3；土壤内摩擦角φ＝16°，粘滞力C＝10ｋＰa；地基允许承载力[σ]＝120ｋＰa；；混凝土与地基的滑动摩擦系数ｆ＝0.25；土壤的压缩模量Ｅ0=10。

1.5 天然建筑材料石料：本闸地处平原，缺乏石料，需到距闸下120Kｍ的县办采石厂运料。

砂料：闸址以北的沙河中有丰富的沙源，运距仅5Kｍ，多为中，细砂。

砖：本地烧制有普通砖，但不能用于水下结构。

1.6 施工条件闸址处对外交通比较方便，距省级公路仅4 Kｍ。

施工用水、电充足。

在县城即可采购到工程所使用的钢筋、水泥、木材等。

1.7 其它资料气温：闸址处历年平均气温14.5°C，最高7月份平均气温30°C，最低1月份均气温－1.0°C风速：计算风速为19，风向垂直闸轴线，吹程0.35。

水闸设计说明书SLUICE DESIGN SPECIFICATION设计题目：水闸工程学院名称：专业名称：水利水电工程班级名称：姓名：学号：指导教师：教师职称：年月日目录一、设计任务 ------------------------------------------------------ 1二、设计基本资料 ------------------------------------------------ 12.1概述---------------------------------------------------------- 12.1.1 防洪 ------------------------------------------------------------------ 22.1.2 灌溉 ------------------------------------------------------------------ 22.1.3 引水冲淤-------------------------------------------------------------- 2 2.2规划数据----------------------------------------------------- 22.2.1 孔口设计水位、流量 -------------------------------------------------- 32.2.2 闸室稳定计算水位组合------------------------------------------------ 32.2.3 消能防冲设计水位组合------------------------------------------------ 3 2.3地质资料----------------------------------------------------- 32.3.2 闸基土工试验资料 ---------------------------------------------------- 4 2.4闸的设计标准 ------------------------------------------------ 4 2.5其它有关资料------------------------------------------------- 42.5.1 闸上交通-------------------------------------------------------------- 42.5.2 三材 ------------------------------------------------------------------ 52.5.3 地震资料-------------------------------------------------------------- 52.5.4 风速资料-------------------------------------------------------------- 5三、枢纽布置----------------------------------------------------- 53.1防沙设施-------------------------------------------------------------------------------- 5 3.2引水渠的布置 -------------------------------------------------------------------------- 6 3.3进水闸布置 ----------------------------------------------------------------------------- 63.3.1 闸室段布置 ----------------------------------------------------------- 63.3.2 上游连接段布置------------------------------------------------------- 63.3.3 下游连接段布置------------------------------------------------------- 7四、水力计算 ------------------------------------------------------ 74.1闸孔设计----------------------------------------------------------------- 74.1.1 闸室结构形式 --------------------------------------------------------- 74.1.2 堰型选择及堰顶高程的确定 ------------------------------------------- 84.1.3 孔口尺寸的确定------------------------------------------------------- 84.2消能防冲设计----------------------------------------------------------- 84.2.1 消力池的设计 --------------------------------------------------------- 84.2.2 海漫的设计-------------------------------------------------------- 124.2.3 防冲槽的设计 ------------------------------------------------------- 13五、防渗排水设计------------------------------------------------ 145.1.1 底板 ---------------------------------------------------------------- 145.1.2 铺盖 ---------------------------------------------------------------- 145.1.3侧向防渗 ------------------------------------------------------------ 145.1.4 排水、止水 --------------------------------------------------------- 155.1.5 防渗长度验算 ------------------------------------------------------- 155.2渗流计算 -------------------------------------------------------------- 165.2.1 地下轮廓线的简化 -------------------------------------------------- 165.2.2 确定地基的有效深度 ------------------------------------------------ 165.2.3 渗流区域的分段和阻力系数的计算 ---------------------------------- 165.2.4 渗透压力计算：----------------------------------------------------- 145.2.5 抗渗稳定验算 ------------------------------------------------------- 20六、闸室布置与稳定计算 ---------------------------------------- 176.1闸室结构布置---------------------------------------------------------- 206.1.1 底板 ---------------------------------------------------------------- 206.1.2 闸墩 ---------------------------------------------------------------- 216.1.3 胸墙 ---------------------------------------------------------------- 176.1.4 工作桥------------------------------------------------------------- 176.1.5 检修便桥------------------------------------------------------------ 186.1.6 交通桥 -------------------------------------------------------------- 186.2闸室稳定计算---------------------------------------------------------- 196.2.1 荷载计算------------------------------------------------------------ 19七、闸室结构设计 ----------------------------------------------- 277.1闸墩设计 -------------------------------------------------------------- 277.2底板结构计算 --------------------------------------------------------- 287.2.1 闸基的地基反力计算 ------------------------------------------------ 287.2.2 不平衡剪力及剪力分配---------------------------------------------- 397.2.3板条上荷载的计算 --------------------------------------------------- 417.2.4 弯矩计算------------------------------------------------------------ 437.2.5配筋计算 ------------------------------------------------------------ 367.2.6裂缝校核 ------------------------------------------------------------ 37八、两岸连接建筑物 ------------------------------------------------------------------------ 37九、水闸细部构造设计-------------------------------------------- 38十、基础处理 ----------------------------------------------------- 38 十一、总结 ------------------------------------------------------- 38 参考文献---------------------------------------------------------- 40水闸课程设计计算说明书1、设计任务兴化闸为无坝引水进水闸，该枢纽主要由引水渠、防沙设施和进水闸组成，本次设计主要任务是确定兴化闸的型式、尺寸及枢纽布置方案；并进行水力计算、防渗排水设计、闸室布置与稳定计算、闸室底板结构设计等，绘出枢纽平面布置图及上下游立视图。

水利工程水闸工程设计规范1. 引言水利工程是指利用人工设计和建造的设施，以调控水资源的利用、输送和储存，满足农田灌溉、城市供水、水力发电、防洪排涝等需求。

水闸工程作为水利工程的重要组成部分，具有调节水位、控制水流、防洪排涝等重要功能。

本文将针对水闸工程的设计规范进行详细论述。

2. 水闸工程分类根据水闸的用途和工作原理，水闸工程可以分为引水闸、节制闸和排涝闸等。

每种类型的水闸，在设计上都有相应的规范和要求，在此不一一赘述。

3. 水闸设计的基本原则（1）合理性原则：水闸设计应符合当地的水文特点、地质条件和环境要求，确保水闸的正常运行和工程稳定性。

（2）安全性原则：水闸设计应考虑到各种可能的水患和灾害，采取合理的预防措施，确保水闸的安全运行。

（3）经济性原则：水闸设计应在保证工程安全和正常运行的前提下，尽量减少投资和运营成本，提高工程的经济效益。

（4）环保性原则：水闸设计应注重保护生态环境，减少对水域生态系统的破坏，合理利用水资源，实现可持续发展。

4. 水闸设计的主要内容（1）水闸尺寸和形状的确定：根据水流量、水位差和水闸类型，确定水闸的尺寸和形状，以确保水闸的正常工作和防洪排涝的效果。

（2）水闸材料的选择：根据水闸所处的水质环境和工程要求，选择适当的材料，以提高水闸的耐腐蚀性和使用寿命。

（3）水闸结构的设计：水闸结构的设计应按照力学原理和工程经验，优化结构形式，提高工程的稳定性和抗风、抗浪能力。

（4）水闸操作机制的设计：水闸的开启和关闭应采用合适的操作机制，以确保水闸的灵活性和响应能力。

（5）水闸周边环境的考虑：水闸的设计还应充分考虑周边环境的影响，如航道布置、泥沙处理等，以提高水闸的整体效果。

5. 水闸设计的实施步骤（1）前期调查和勘测：对水闸所处的地理环境、气候条件、水文特征进行详细调查和勘测，为后续设计提供准确的数据支持。

（2）方案设计和初步设计：根据前期调查结果，进行水闸设计的方案选择和初步设计，确定水闸的基本参数和工程布置。

农田水利工程中水闸设计的探索摘要：我们要掌握水闸的设计和施工方法，要认识水闸建设的规律，就必须首先了解水闸的工作特点，了解水闸在施工和运用时期是在怎样的情形下工作的，以及水闸的工作特点和类型等。

关键词：水利水电工程水闸设计我国具有修建水闸的悠久历史，特别是新中国成立以来，在广大平原地区和各条江河以及大小灌区，修建了千千万万座水闸，尤其是在长江、黄河、淮河和海河的流域治理中，水闸更是数量众多，在防洪、排涝、航运、灌溉、挡潮等方面，取得了显著的经济效益和巨大的社会效益。

在平原或地势较为平缓的地区，为了防洪、排涝、航运、灌溉、挡潮以及发电等目的而兴建的水利枢纽中，大多数需要修建各种类型的水闸；在各种类型的渠道中，为了控制水位和流量、宣泄入渠洪水以及防止泥沙的侵入或冲洗渠道中沉积的泥沙，也需要修建一些水闸。

水闸既是挡水建筑物，又是泄水建筑物，并通过闸门控制泄流和调节水位。

水闸可以修建在土基或岩基上，但多数建于软土地基上。

水闸既要挡水又要泄水，地基条件差和水头低且变幅大是水闸工作条件之所以比较复杂的两个主要原因。

因而，它具有许多与其他挡水建筑物不同的工作特点。

1 水闸的工作特点1.1 稳定问题水闸在正常使用时，上游拦有较高水位，闸上、下游形成的水位差会造成较大的水平水压力，使水闸有可能产生向下游一侧的滑动。

因此，水闸必须具有足够的重量，以维持自身的稳定。

水闸建成尚未挡水时，或在正常使用的无水期，常因过大的垂直荷载，使基底压力超过地基允许承载力而导致地基上发生塑性变形，可能产生闸基土被挤出或连同水闸一起滑动的危险。

因此，水闸又必须具有适当的基础(底板)面积，以减小基底压应力。

1.2 渗流问题水闸挡水时在上、下游水位差的作用下，会产生通过闸基及水闸与两岸连接处的渗流。

渗流的存在将对水闸底部施加向上的扬压力，减小水闸的重力，降低水闸的抗滑稳定性。

如闸基或两岸均为土基时，渗流还可能带走土层中的细颗粒，在闸后出现翻砂鼓水现象，严重时闸基和两岸还可能被淘空。

农田水利工程中的水闸设计水闸作为农田水利工程中重要的组成部分其会对工程在应用中的安全性及稳定性产生直接的影响，因此在农田水利工程建设中必须要针对实际的工程条件及工程要求来对水闸进行设计，同时需要根据水闸的实际特点及应用需求来对相关的设计内容进行优化，以此来进一步的提高水闸设计的质量，使其在农田水利工程中的应用可以起到应有的效果，保证水闸在应用中的实际效益。

标签：农田水利；水闸；设计在农田水利工程中水闸的应用涉及到了防洪、灌溉、排涝等内容，因此保证其设计的质量及水平是提高其应用效果的重要条件之一，同时在进行水闸设计的过程中需要考虑其在实际中所受到的影响因素，并以此作为依据来对农田水利工程水闸的设计进行完善及优化，并且还需考虑水闸设计的可行性，以此来为水闸的建设施工提供可靠依据，为此以下从多角度结合农田水利工程水闸的特点对其设计进行了深入的分析。

一、影响水闸设计的重要因素1、渗流问题在农田水利工程运行的过程中水闸的挡水效果是其重要的功能之一，而在挡水中会使河流其上下游的水位出现较大的差异，此种水位差会使得水闸所承受的水压增大，而在此部分压力的作用下会使得水闸与两岸连接的地方出现渗流的情况。

并且渗流问题的出现会使水闸其自身重力受到影响，而这也会导致其抗滑性及穩定性降低，在渗流问题长时间作用下会带来较为严重的安全隐患问题。

并且在修建过程中，如果闸基和两岸用的都是土基，那么在渗流时还有带走一部分细小的颗粒，并在水闸后面产生翻砂鼓水的情况，甚至会掏空闸基甚至是河流的两岸。

并且在水闸基底侧面方向出现渗流问题将会使其建筑结构承受水平压力的影响，而此部分压力会导致与其连接的部分受到水压的作用，严重时则会导致连接部分的建筑体出现变形情况，进而使渗流量增大。

2、冲刷问题开闸泄水时，一旦出现水闸的下游没有水或者水位较浅的情况，在水位差的压力作用下，就会加快水流速度，这种瞬间产生的巨大能量会对下游产生巨大冲刷力。

一旦冲刷面积过大，就会慢慢掏空闸基，从而造成水闸失事。

水利工程中的水闸设计与施工规范要求水闸作为水利工程中的重要组成部分，起着调节水流量、保护河道和农田、防洪排涝等功能。

因此，水闸的设计和施工需要符合一定的规范要求，以确保其安全可靠地运行。

本文将对水利工程中水闸设计与施工的规范要求进行探讨。

一、水闸设计规范要求1. 安全性要求：水闸设计应保证其在正常和极端情况下的安全运行。

设计过程中应充分考虑洪水峰值流量、河流冲刷力等因素，并合理选择安全系数，确保水闸的稳定性和抗洪能力。

2. 泥沙控制：水闸设计要考虑水体中的泥沙含量，采取相应的措施降低泥沙沉积对水闸运行的影响。

可以通过设置泥槽、泥门等来截留泥沙，防止泥沙淤积和堵塞水闸。

3. 流量控制：水闸设计要能够准确控制水流量，满足工程需要。

根据实际情况计算水闸的流量、压力等参数，并合理设置流量调节装置，如闸门、水泵等，以实现对水流量的精确控制。

4. 结构强度：水闸设计应符合强度和稳定性要求。

要选择适当的材料，合理设计水闸的结构形式和尺寸，确保其能够承受内外力的作用，防止倒塌和破坏。

二、水闸施工规范要求1. 施工准备：在水闸施工前，需要进行充分的准备工作。

包括测量勘探、材料准备、机械设备调试等。

在施工现场要设置相应的安全警示标志，确保工人的人身安全。

2. 施工工艺：水闸施工应按照相关规范和标准进行，采用适当的工艺和施工方法。

如在施工过程中要保持施工场地干燥，避免水涝对施工造成影响。

3. 施工质量控制：水闸施工过程中应进行质量控制，确保工程质量。

包括施工材料的检验、施工记录的及时填写等。

同时，要进行工程进度的监控，确保施工按计划进行。

4. 安全措施：水闸施工中要加强安全管理，确保工人的安全。

包括设置防护设施、培训工人的安全意识等。

同时，要注意施工现场的卫生和环境保护。

三、水闸设计与施工案例分析以某水利工程中的水闸设计和施工为例进行分析。

该水闸设计合理，根据实际情况采用了适当的结构形式，并设置了流量调节装置，能够满足工程需要。

水利工程水闸方案范本最新一、前言水利工程是国家基础设施建设的重要部分，而水闸作为水利工程的重要组成部分，对于水资源的调控和利用起着至关重要的作用。

编制水利工程水闸方案，是为了合理利用水资源、保护生态环境、改善人民生活，促进经济社会可持续发展，达到经济效益和社会效益的最大化。

本方案旨在提出一种适用于不同水闸项目的综合性方案，并为水利工程水闸方案的编制提供参考。

二、水闸项目背景水闸项目的背景是本方案编制的重要基础，对于水闸的位置、规模、用途、周边环境等方面做出详细的描述。

水闸项目背景也包括对水资源、土地利用、经济社会发展、生态环境等方面的分析和评估。

1. 水闸项目位置：水闸项目位于XX省XX市，具体位置在XX河流上游，主要是用来调节水流，防洪排涝。

2. 水闸规模：水闸规模较大，计划总投资为XX亿元，包括XX米宽的水闸建筑、XX米长的溢洪道和XX座泄洪闸。

3. 水闸用途：水闸主要用于调节水位，保护周边农田和城市，防洪排涝，同时兼顾保护生态环境。

4. 周边环境：水闸项目周边为农田和城市区域，有一定的人口聚集和工业生产，对于水质、水量和水位有一定要求。

5. 水资源状况：水资源丰富，但需要进行合理调控，以保障灌溉和生活用水需求。

6. 经济社会发展：周边地区工业和农业发展较快，需要提供稳定的水源和排水系统。

7. 生态环境：水闸项目所在地区生态环境良好，需要加强保护和合理利用水资源。

以上是对水闸项目背景的基本介绍，下面将从水闸设计、建设、运行和管理等方面进行详细分析。

三、水闸设计方案水闸设计是水利工程水闸方案的重要组成部分，它将直接关系到水闸的功能发挥、经济效益和社会效益。

水闸设计方案需要兼顾水利工程的安全性、可靠性、经济性和适用性。

1. 水闸结构设计：水闸的结构设计要确保水闸的基本功能，同时兼顾经济性和适用性。

对于水闸结构，可以采用以混凝土为主要材料的大型框架结构，以保证水闸的强度和稳定性。

2. 水闸闸门设计：水闸闸门是水闸的重要组成部分，对水流的控制起着重要作用。
