X射线 (多晶)衍射 技术的应用概述

多晶x射线衍射技术与应用pdf
多晶X射线衍射技术是一种用于研究晶体结构、形貌和性质的实验方法。

它通过测量晶体对X射线的衍射强度，从而得到晶体中原子或分子的排列信息。

这种技术在材料科学、化学、物理等领域具有广泛的应用。

多晶X射线衍射技术的基本原理是：当一束平行的X射线射入一个多晶样品时，由于晶体中原子或分子的排列具有一定的周期性，X 射线会在不同方向上发生衍射。

通过测量衍射角度和强度，可以得到晶体的结构参数，如晶胞尺寸、原子间距离等。

多晶X射线衍射技术的主要应用包括：
1.晶体结构分析：通过测量衍射角度和强度，可以得到晶体的结构参数，如晶胞尺寸、原子间距离等。

这对于了解材料的组成和性质具有重要意义。

2.材料表征：多晶X射线衍射技术可以用于研究材料的形貌、表面粗糙度、晶粒尺寸等性质。

这些信息对于评估材料的质量和性能至关重要。

3.相变研究：通过观察材料在不同温度、压力或气氛条件下的衍射图案变化，可以研究材料的相变过程和相图。

这对于开发新型材料和优化工艺条件具有重要意义。

4.纳米材料研究：多晶X射线衍射技术可以用于研究纳米材料的结构和性质。

这对于开发新型纳米材料和优化纳米加工技术具有重
要意义。

5.生物大分子研究：多晶X射线衍射技术可以用于研究生物大分子（如蛋白质、核酸等）的结构和功能。

这对于理解生物过程和疾病机制具有重要意义。

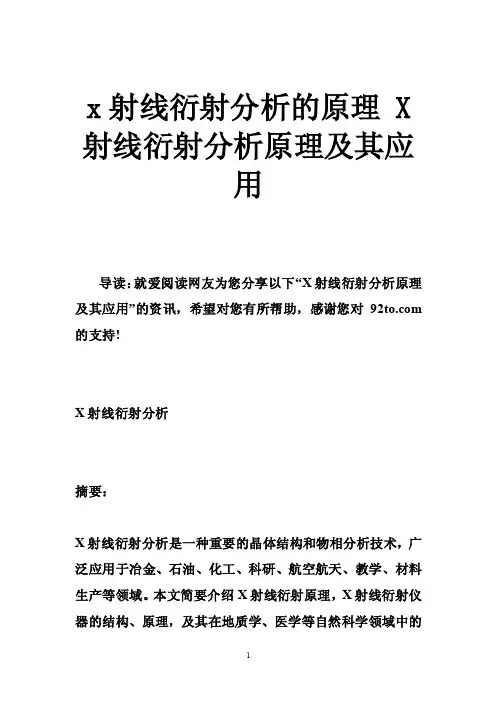

x射线衍射分析的原理 X 射线衍射分析原理及其应用导读：就爱阅读网友为您分享以下“X射线衍射分析原理及其应用”的资讯，希望对您有所帮助，感谢您对 的支持!X射线衍射分析摘要：X射线衍射分析是一种重要的晶体结构和物相分析技术，广泛应用于冶金、石油、化工、科研、航空航天、教学、材料生产等领域。

本文简要介绍X射线衍射原理，X射线衍射仪器的结构、原理，及其在地质学、医学等自然科学领域中的应用。

前言：1895年伦琴发现X射线，又称伦琴射线。

德国科学家劳厄于1912年发现了X射线衍射现象，并推导出劳厄晶体衍射公式。

随后，英国布拉格父子又将此衍射关系用简单的布拉格方程表示出来。

到上世纪四、五十年代，X射线衍射的原理、方法及在其他各方面的应用逐渐建立。

在各种测量方法中，X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等优点。

X射线衍射技术可以探究晶体存在的普遍性和特殊性能，使得其在冶金、石油、岩石矿物、科研、航空航天、材料生产等领域的被广泛应用。

关键词：方法，衍射，原理，应用X射线衍射仪的原理1.X射线衍射原理当X射线沿某方向入射某一晶体的时候，晶体中每个原子的核外电子产生的相干波彼此发生干涉。

当每两个相邻波源在某一方向的光程差等于波长λ的整数倍时，它们的波峰与波峰将互相叠加而得到最大限度的加强，这种波的加强叫做衍射，相应的方向叫做衍射方向，在衍射方向前进的波叫做衍射波。

光程差为0的衍射叫零级衍射，光程差为λ的衍射叫一级衍射，光程差为nλ的衍射叫n级衍射。

n不同，衍射方向的也不同。

由于常用的X射线波长约在2.5A～0.5A之间，与晶体中的原子间距(1A)数量级相同，因此可以用晶体作为X射线的衍射光栅，这就使得用X射线衍射进行晶体结构分析成为可能。

在晶体的点阵结构中，具有周期性排列的原子或电子散射的次生X射线间相互干涉的结果，决定了X射线在晶体中衍射的方向，所以通过对衍射方向的测定，可以得到晶体的点阵结构、晶胞大小和形状等信息。

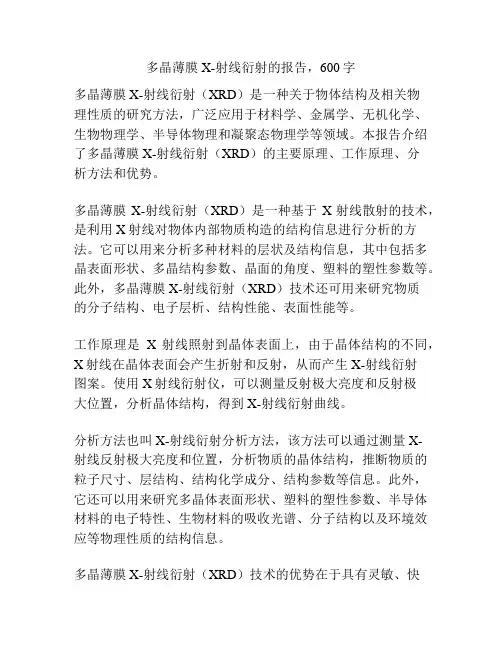

多晶薄膜X-射线衍射的报告，600字多晶薄膜X-射线衍射（XRD）是一种关于物体结构及相关物理性质的研究方法，广泛应用于材料学、金属学、无机化学、生物物理学、半导体物理和凝聚态物理学等领域。

本报告介绍了多晶薄膜X-射线衍射（XRD）的主要原理、工作原理、分析方法和优势。

多晶薄膜X-射线衍射（XRD）是一种基于X射线散射的技术，是利用X射线对物体内部物质构造的结构信息进行分析的方法。

它可以用来分析多种材料的层状及结构信息，其中包括多晶表面形状、多晶结构参数、晶面的角度、塑料的塑性参数等。

此外，多晶薄膜X-射线衍射（XRD）技术还可用来研究物质的分子结构、电子层析、结构性能、表面性能等。

工作原理是X射线照射到晶体表面上，由于晶体结构的不同，X射线在晶体表面会产生折射和反射，从而产生X-射线衍射图案。

使用X射线衍射仪，可以测量反射极大亮度和反射极大位置，分析晶体结构，得到X-射线衍射曲线。

分析方法也叫X-射线衍射分析方法，该方法可以通过测量X-射线反射极大亮度和位置，分析物质的晶体结构，推断物质的粒子尺寸、层结构、结构化学成分、结构参数等信息。

此外，它还可以用来研究多晶体表面形状、塑料的塑性参数、半导体材料的电子特性、生物材料的吸收光谱、分子结构以及环境效应等物理性质的结构信息。

多晶薄膜X-射线衍射（XRD）技术的优势在于具有灵敏、快速、准确的检测特点，是一种非破坏性的实验检测方法，可以检测物质的细微变化，且操作简便，完全可以通过计算机控制。

综上所述，多晶薄膜X-射线衍射（XRD）技术是利用X射线对物体结构进行分析的有效方法，具有快速、准确、非破坏性等优势。

该技术可用于分析多晶表面、多晶结构及其他物质的结构信息，提高了物质构造分析的精准性和效率。

多晶x射线衍射的应用原理是什么1. 引言多晶X射线衍射（Poly-crystalline X-ray diffraction）是一种重要的材料表征技术，广泛应用于材料科学、化学、地质学等领域。

本文将介绍多晶X射线衍射的应用原理及其在材料表征中的重要性。

2. 多晶X射线衍射的原理多晶X射线衍射原理基于X射线与多晶体结晶格之间的相互作用。

当X射线照射到多晶体上时，由于多晶体中存在不同晶向的晶粒，X射线将被晶粒中的晶面衍射。

每个晶面都可以被视为反射X射线的光栅，产生特定的衍射图案。

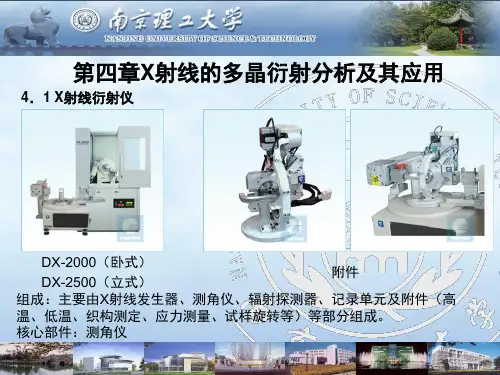

3. 多晶X射线衍射仪器多晶X射线衍射实验通常采用X射线衍射仪来进行。

X射线衍射仪主要由X射线源、样品台、衍射加倍器和探测器等组成。

X射线源发射出高能X射线束，经过样品后形成衍射图案。

衍射图案经过衍射加倍器放大后被探测器捕获，最终通过数据处理得到样品的晶体结构信息。

4. 多晶X射线衍射的应用多晶X射线衍射在材料表征中有着广泛的应用。

以下列举了一些常见的应用场景：•晶体结构分析：多晶X射线衍射可以通过分析衍射图案的位置和强度，得到材料的晶体结构信息，如晶格常数、晶胞参数等。

这对于理解材料的物理、化学性质具有重要意义。

•晶体缺陷研究：通过研究衍射图案中的缺陷点、峰形和峰宽等信息，可以获得材料中的晶格缺陷（如位错、晶体界面等）信息。

这有助于理解材料的力学性能和热学性质。

•相变研究：多晶X射线衍射可以用于研究材料在温度、压力等条件下的相变行为。

通过观察衍射图案的变化，可以确定相变温度、相变的机理等。

•晶体取向分析：多晶X射线衍射可以用于测定材料中晶粒的取向信息。

通过测量不同方向上的衍射强度，可以分析材料中晶粒的取向分布、晶粒生长方向等。

•相对定量分析：多晶X射线衍射还可以用于相对定量分析材料中各个晶相的含量。

通过测量不同晶相的衍射强度，可以计算各个晶相的相对含量。

5. 结论多晶X射线衍射是一种重要的材料表征技术，可以用于获取材料的晶体结构、晶格缺陷、相变行为等信息。

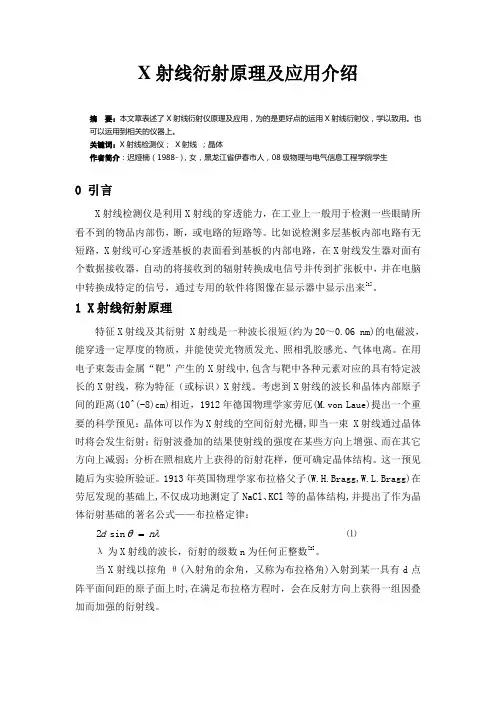

X射线衍射原理及应用介绍摘要：本文章表述了X射线衍射仪原理及应用，为的是更好点的运用X射线衍射仪，学以致用。

也可以运用到相关的仪器上。

关键词：X射线检测仪；X射线；晶体作者简介：迟娅楠（1988-），女，黑龙江省伊春市人，08级物理与电气信息工程学院学生0 引言X射线检测仪是利用X射线的穿透能力，在工业上一般用于检测一些眼睛所看不到的物品内部伤，断，或电路的短路等。

比如说检测多层基板内部电路有无短路，X射线可心穿透基板的表面看到基板的内部电路，在X射线发生器对面有个数据接收器，自动的将接收到的辐射转换成电信号并传到扩张板中，并在电脑中转换成特定的信号，通过专用的软件将图像在显示器中显示出来[1]。

1 X射线衍射原理特征X射线及其衍射 X射线是一种波长很短(约为20～0.06 nm)的电磁波，能穿透一定厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。

在用电子束轰击金属“靶”产生的X射线中,包含与靶中各种元素对应的具有特定波长的X射线，称为特征（或标识）X射线。

考虑到X射线的波长和晶体内部原子间的距离(10^(-8)cm)相近，1912年德国物理学家劳厄(M.von Laue)提出一个重要的科学预见：晶体可以作为X射线的空间衍射光栅,即当一束 X射线通过晶体时将会发生衍射；衍射波叠加的结果使射线的强度在某些方向上增强、而在其它方向上减弱；分析在照相底片上获得的衍射花样，便可确定晶体结构。

这一预见随后为实验所验证。

1913年英国物理学家布拉格父子(W.H.Bragg,W.L.Bragg)在劳厄发现的基础上,不仅成功地测定了NaCl、KCl等的晶体结构,并提出了作为晶体衍射基础的著名公式——布拉格定律：d=λθn2⑴sinλ为X射线的波长，衍射的级数n为任何正整数[2]。

当X射线以掠角θ(入射角的余角，又称为布拉格角)入射到某一具有d点阵平面间距的原子面上时,在满足布拉格方程时，会在反射方向上获得一组因叠加而加强的衍射线。

X射线衍射分析X射线衍射相分析（phase analysis of xray diffraction）利用X射线在晶体物质中的衍射效应进行物质结构分析的技术。

目录简介应用实例认真内容理论进展简介X射线衍射相分析（phase analysis of xray diffraction）利用X射线在晶体物质中的衍射效应进行物质结构分析的技术。

每一种结晶物质，都有其特定的晶体结构，包括点阵类型、晶面间距等参数，用具有充足能量的x射线照射试样，试样中的物质受激发，会产生二次荧光X射线（标识X射线），晶体的晶面反射遵从布拉格定律。

通过测定衍射角位置（峰位）可以进行化合物的定性分析，测定谱线的积分强度（峰强度）可以进行定量分析，而测定谱线强度随角度的变化关系可进行晶粒的大小和形状的检测。

应用实例样品要求1、金属样品如块状、板状、圆拄状要求磨成一个平面，面积不小于10X10毫米，假如面积太小可以用几块粘贴一起。

2、对于片状、圆拄状样品会存在严重的择优取向，衍射强度异常。

因此要求测试时合理选择响应的方向平面。

3、对于测量金属样品的微观应力（晶格畸变），测量残余奥氏体，要求样品不能简单粗磨，要求制备成金相样品，并进行一般抛光或电解抛光，除去表面应变层。

4、粉末样品要求磨成320目的粒度，约40微米。

粒度粗大衍射强度低，峰形不好，辨别率低。

要了解样品的物理化学性质，如是否易燃，易潮解，易腐蚀、有毒、易挥发。

5、粉末样品要求在3克左右，假如太少也需5毫克。

6、样品可以是金属、非金属、有机、无机材料粉末。

应用范围物相分析晶体的X射线衍射图像实质上是晶体微观结构的一种精细多而杂的变换，每种晶体的结构与其X射线衍射图之间都有着一一对应的关系，其特征X射线衍射图谱不会由于它种物质混聚在一起而产生变化，这就是X射线衍射物相分析方法的依据。

制备各种标准单相物质的衍射花样并使之规范化，将待分析物质的衍射花样与之对比，从而确定物质的构成相，就成为物相定性分析的基本方法。
