HP8924C无线电综合测试仪操作

综合测试仪的使用
综合测试仪是一种用来检测和测量各种电子设备和电气设备的功能和性能的工具。

以下是使用综合测试仪的一般步骤：
1. 关闭待测设备，并将综合测试仪与设备连接。

确保连接正确，并检查所有连接是否牢固。

2. 打开综合测试仪，并选择合适的测试模式。

不同的综合测试仪可能具有不同的测试模式，可以根据需要选择适合的模式。

3. 进行基本的电气测试。

这可能包括检查电压、电流、电阻等参数。

根据设备要求，使用综合测试仪的相应功能进行测试。

4. 进行电路测试。

通过综合测试仪的电路测试功能，可以
检测和测量设备的电路连接、电路板上的元件、信号传输等。

5. 进行功能测试。

根据设备的功能要求，使用综合测试仪
的相应功能进行测试。

例如，测试一个电视机的视频输入
和音频输出是否正常。

6. 记录和分析测试结果。

使用综合测试仪的数据记录功能，记录测试结果。

根据测试结果进行分析，确定设备是否正
常工作或存在问题，并做出相应的处理。

7. 断开综合测试仪与设备的连接，关闭综合测试仪。

需要注意的是，在使用综合测试仪前应先阅读设备的说明书，了解设备的特性和测试要求。

另外，使用综合测试仪
时应遵循安全操作规程，确保自己和设备的安全。

如果对
使用综合测试仪有任何疑问，建议咨询相关专业人士或生产厂家。

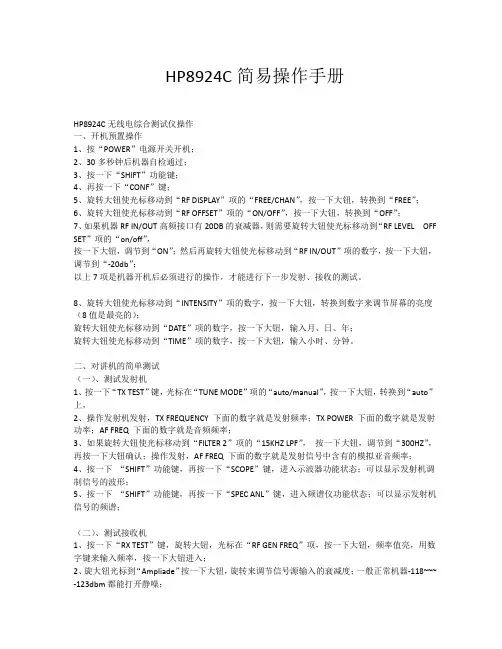

HP8924C简易操作手册HP8924C无线电综合测试仪操作一、开机预置操作1、按“POWER”电源开关开机；2、30多秒钟后机器自检通过；3、按一下“SHIFT”功能键；4、再按一下“CONF”键；5、旋转大钮使光标移动到“RF DISPLAY”项的“FREE/CHAN”，按一下大钮，转换到“FREE”；6、旋转大钮使光标移动到“RF OFFSET”项的“ON/OFF”，按一下大钮，转换到“OFF”；7、如果机器RF IN/OUT高频接口有20DB的衰减器，则需要旋转大钮使光标移动到“RF LEVEL OFF SET”项的“on/off”，按一下大钮，调节到“ON”；然后再旋转大钮使光标移动到“RF IN/OUT”项的数字，按一下大钮，调节到“-20db”；以上7项是机器开机后必须进行的操作，才能进行下一步发射、接收的测试。

8、旋转大钮使光标移动到“INTENSITY”项的数字，按一下大钮，转换到数字来调节屏幕的亮度（8值是最亮的）；旋转大钮使光标移动到“DATE”项的数字，按一下大钮，输入月、日、年；旋转大钮使光标移动到“TIME”项的数字，按一下大钮，输入小时、分钟。

二、对讲机的简单测试（一）、测试发射机1、按一下“TX TEST”键，光标在“TUNE MODE”项的“auto/manual”，按一下大钮，转换到“auto”上，2、操作发射机发射，TX FREQUENCY 下面的数字就是发射频率；TX POWER 下面的数字就是发射功率；AF FREQ 下面的数字就是音频频率；3、如果旋转大钮使光标移动到“FILTER 2”项的“15KHZ LPF”，按一下大钮，调节到“300HZ”，再按一下大钮确认；操作发射，AF FREQ 下面的数字就是发射信号中含有的模拟亚音频率；4、按一下“SHIFT”功能键，再按一下“SCOPE”键，进入示波器功能状态；可以显示发射机调制信号的波形；5、按一下“SHIFT”功能键，再按一下“SPEC ANL”键，进入频谱仪功能状态；可以显示发射机信号的频谱；（二）、测试接收机1、按一下“RX TEST”键，旋转大钮，光标在“RF GEN FREQ”项，按一下大钮，频率值亮，用数字键来输入频率，按一下大钮进入；2、旋大钮光标到“Ampliade”按一下大钮，旋转来调节信号源输入的衰减度；一般正常机器-118~~~ -123dbm都能打开静噪；3、“AFGen1 Freq”是调制音频率，一般用1.000KHZ；“AFGen1 To”是调制度，一般用3.00KHZ；4、“AFGen2 Freq”可以作为输入模拟亚音频率，用数字键直接输入，按“Hz”键进入；“AFGen2 To”是调制度，一般用3.00KHZ或低一些、比如2.00KHZ，以免静噪断续打开；（三）、双工状态测试1、按接收机调整好；2、再按发射机调整好；3、按一下“DUPLEX”键，进入双工状态测试界面；4、使光标旋到“AFGen1 To”项，按一下大钮，在屏幕最右面，小光标调节到“FM”，按一下大钮进入；“AFGen1 To”项是调制度，一般用3.00KHZ，同（二）——3功能；5、使光标旋到“Amplitude”项，调节信号源输出的衰减度；同（二）——2功能；6、接收机可以听到1000HZ的调制音；发射时综测能发出发射机发出的话语或测试音；7、双工台就可以这样测试；（四）、存储功能1、双工测试完毕后，可以把设置的状态存在综测里，不用再进行“开机预置操作”和发射、接收的设置了，简便极了。

HP8920A/B综合测试仪使用方法一、测试线的连接MAX PWR 60W——仪器射频信号输入输出（注意观察标注的最大功率值，可能有些仪器只能测试5W或者10W的功率）。

接被测试机器的天线头。

（此处不能接错！200mw的那个头不要输入大功率，否则，会损坏仪器！）AUDIO IN （HI）——音频信号输入（接对讲机外接耳机插孔，输入信号后仪器显示相应指标）。

AUDIO OUT——音频信号输出（接对讲机外接话咪插孔，仪器里面模拟出来的音频信号经过话咪插孔进入到对讲机里面进行调制，然后通过仪器显示相关指标）。

其它部分按钮说明：VOLUME：调节仪器蜂鸣器声音大小。

SQUELCH：旋钮上的色点一般调节在中心位置合适，不然，有噪声。

二、测试1、发射测试（检测机器时，一般先测发射，因为发射部分的一些指标不良，会影响到接收）：按仪器面板上的“TX”按键，进入发射指标检测界面。

连接好对讲机各测试线并打开电源，按下对讲机的PTT按键，发射时，主要看仪器屏幕上的三个指标：Tx Frequency ：频率误差（实际发射出来的频率值和该信道标称频率的差值，一般±500Hz即可。

Tx Power：功率大小FM Deviation：最大频偏（一般在4KHz左右，加亚音频之后，会高0.7KHz。

该指标影响对讲机的送话）。

在发射状态下，把仪器的滤波器调小：即把“Filter 1”选择到“＜20Hz”，再把“Filter 2”选择到“300Hz”，即可以在“FM Deviation”这一栏直接查看到该信道所加的模拟亚音频数值。

2、接收测试：按仪器面板上的“RX”按键，在该界面，要设置以下参数：转动面板上的那个大的旋钮，让光标停留在“RF Gen Freq”处，直接按数字键和单位按键，即输入要测试对讲机的接收频率（如458.825MHz），然后，再把光标移到“Amplitude”这一项，分别输入1mv和0.25uv两种场强参数（看你自己的习惯，也可以用“－DBm”的单位），以检测机器的失真度和灵敏度。

实战综合测试仪—无线电综合测试仪使用攻略（上）类别：测试仪表阅读：884引言无线电综合测试仪是集多种射频仪器和常规电子测量仪器功能为一体的多功能仪器。

综合测试仪通常会集成有频率计、功率计、射频信号发生器、音频信号发生器、调制度计、信纳比仪、数字电压表、失真度计等常规功能，有的还具有频谱仪、示波器、接收机、跟腙信号源、信令分析、模拟基站、专用测试模式等高级功能。

由于综合测试仪功能多，往往一台仪器就能完成对讲机的发射和接收指标的检测和调校，所以它在业余无线电爱好者的心目中有很高的地位，颇有神兵利器的光环，很多业余无线电爱好者甚至认为，经过综合测试仪调整的二手对讲机就具有产品性能和质量的保证。

本文中，我们来了解一下它的功能及使用。

1.常见功能概述频率计：频率计数器可以测量发射机的载频实际频率，以了解载频误差。

不同制式的发射机对载频误差的要求是不同的，例如，常规FM调频对讲机频率偏差1 kHz问题不大，但是SSB单边带调制偏差2OOHz，声音就明显变调了。

综合测试仪的频率计功能与常规独立频率计相比多了自动误差计算功能，很多综合测试仪可以直接显示载频误差值，无需用户自己再做加减法，该功能对自动化测试和批量测试很有帮助。

此外，有的综合测试仪支持对一些特殊的TDMA时分多址信号，如GSM、TETRA、IDEN、MOTITHBO以及ODMA/WCDMA信号的频率计数，由于这些信号大多不是连续的，所以常规频率计无法对其直接测量。

射频功率计：综合测试仪的射频功率计功能类似终端式功率计（只能用于功率的测量，不能用来测量天线的驻波比）。

目前主流的综合测试仪都是程控数字化产品，所以功率计的测量结果也是直接数字读出的，并且可以选择W或dBm等常用单位，免除了用户换算之苦。

与传统指针式功率计相比，综合测试仪的数字功率计具有量程厂、读数方便、单位灵活的特点，尤其在小功率的测量万面，比指针式驻波比功率计的性能好得多。

此外，有的综合测试仪支持TDMA和ODMA信号的专项功率测量，这是常规通用功率计所不具各的功能。

HP8920HP8921HP8924C综测详细操作一、射频分析RF ANALYZER模式------------------------2二、接收机测试模式------------------------4三、音频分析------------------------6四、发射机测试------------------------9五、射频信号发生器------------------------12六、双工模式------------------------14七、频谱分析------------------------17八、示波器------------------------22专业对讲机方案提供商联创电子赖工整理泉州市南安大霞美南丰花园城QQ:27116723一、射频分析RF ANALYZER模式本屏为射频分析RF ANALYZER模式。

用于测试发射机的各种发射参数。

说明如下：一、Tune Mode调谐模式。

可自动Auto和手动Manual。

a)当Tune Mode调谐模式设置为手动Manual时，Tx Frequency以误差形式显示，并显示为TX Freq Error。

b)当Tune Mode调谐模式设置为自动Auto时，Tx Frequency以频率显示。

二、Tune Freq调谐频率。

三、TX Power发射功率。

四、Input Port射频输入口选项。

a)RF In表示射频信号从射频输入／输出口RF IN/OUT进。

通常大功率信号从此口进。

b)Ant表示射频信号从天线输入口ANT IN进。

弱小信号一般从此口进。

五、Input Atten输入衰减。

可选自动Auto和保持Hold。

a)当选自动时，机器根据输入信号的大小，自动选择输入衰减值0dB，20dB或40dB。

b)当选择保持时，衰减值保持不变，可手动选择衰减值。

六、Sensitivity天线输入口ANT IN灵敏度选择。

a)Normal表示正常灵敏度。

电参数综合测试仪设备操作规程第一章总则第一条为了保证电参数综合测试仪设备的正常运行，保护设备和人员的安全，制定本操作规程。

第二条本操作规程适用于电参数综合测试仪设备的操作人员。

第三条所有操作人员应严格遵守本操作规程，严格执行操作要求，确保操作过程顺利进行。

第二章设备基本知识第四条电参数综合测试仪是一种用于测试电力系统、电力设备及相关电器设备电气参数的设备。

第五条电参数综合测试仪设备由主机、外接电缆、测量传感器、测试软件等组成。

第六条电参数综合测试仪设备主机应放置在通风良好、干燥、无腐蚀气体的室内。

第七条电参数综合测试仪设备应有专门的仪器柜或操作台，整洁有序。

第三章设备操作要求第八条操作人员在使用电参数综合测试仪设备前，应仔细阅读设备的操作手册和技术资料，熟悉设备的使用方法和相关注意事项。

第九条操作人员应正确接线，避免短路或错接导致设备损坏或事故发生。

第十条操作人员应严格按照操作步骤进行设备操作，不得擅自更改设备的参数或运行模式。

第十一条操作人员在操作设备过程中要保持清醒状态，严禁饮酒、吸烟等影响工作的行为。

第四章设备日常维护第十二条操作人员应定期对设备进行检查，确保设备的正常运行。

第十三条在使用过程中发现任何异常情况，应及时停止使用设备，并向上级报告。

第十四条操作人员应定期对设备进行保养，包括清洁设备外壳、检查仪器仪表的工作状态等。

第十五条设备长时间不使用时，应切断电源，并将设备包好防尘存放。

第五章安全注意事项第十六条操作人员在操作设备时，应穿戴好防护用具，避免触电、烫伤等事故发生。

第十七条操作人员应严格遵守电气安全操作规程，确保用电安全。

第十八条操作人员在操作设备时应注意长时间高柱、高压等工况对身体的影响，适时休息。

第十九条操作人员在操作设备时，应保持设备周围的通道畅通，避免杂物堆放引发事故。

第六章违章处理第二十条对于违反本操作规程的操作人员，根据违纪程度轻重，将视情况给予批评教育、通报批评、暂停操作资格等处理，并可以追究相应的法律责任。

The Agilent Technologies 8920A RF communication test set is a full-featured, one-box test set designed to meet the service and repair needs of today’s RF wireless communications market.Single keystroke transmitter and receiver testing simplifies radio test. Signaling for multiple formats is supported, including tone sequential, digital pag-ing (CCITT, POCSAG, ZVEI, etc.), DTMF, trunking, and cellular signaling.For cellular phone test, the call processing inter-face emulates a base station, allowing you to auto-matically establish and maintain a cellular link between the test set and an analog cellular phone. The built-in controller allows you to automate measurements and test routines, and control exter-nal instruments. Combined with the Agilent 11807A software, it provides a self-contained, automated radio test solution.Key Features:•Intuitive call processing interface for cellular phone test•Functions of more than 20 complete instru-ments•Frequency ranges:Signal generator: 30 MHz to 1 GHzRF analyzer: 10 MHz to 1 GHz•Portable and lightweight•Optional full-span spectrum analyzer, tracking generator and adjacent channel power meter •Built-in IBASIC computerAgilent 8920ARF Communications Test SetData SheetAgilent 8920A RF Communications Test Set SpecificationsSpecifications describe the instrument’s warranted performance and are valid over the entire operating/environmental range unless otherwise noted.Supplemental Characteristics are intended to provide additional information useful in applying the instrument by giving typical, but non-warranted performance parameters. These characteristics are shown in italics or labeled as “typical,” “usable to,” or “nominal.”Signal Generator SpecificationsRF FrequencyFrequency Range:Standard: 30 MHz to 1 GHzOption 055:250 kHz to 1 GHzAccuracy and Stability:Same as reference oscillator ±0.015 Hz Reference Oscillator SpecificationsTCXO(Agilent 8920A standard)Temperature:1 ppm (0 to +55 °C)Aging:<2 ppm/yearWarm-Up time:<30 sec. to be ±2 ppm of final freq. Supplemental CharacteristicsSwitching Speed: <150 ms to within 100 Hz of the carrier frequencyMinimum Resolution:1 HzOutputRF IN/OUT ConnectorLevel Accuracy:±1.8 db (level ≥–127 dBm),Typically ±1.0 dB for all levelsLevel RangeStandard:Level Range:–137 to –20.5 dBm into 50 ΩReverse Power:60 watts continuous,100 watts for 10 seconds/minuteWith Option 007:Level Range:–137 to –6.5 dBm into 50 ΩReverse Power:2.4 watts continuous,4 watts for 10 seconds/minuteWith Option 008:Level Range:–137 to –10.5 dBm into 50 ΩReverse Power:6 watts continuous,10 watts for 10 seconds/minuteWith Option 016:Level Range:–137 to –22.5 dBm into 50 ΩReverse Power:100 watts continuous,125 watts for 10 seconds/minute Option 055:Level Range:–137 to –19 dBm into 50 ΩReverse Power:60 watts continuous,100 watts for 10 seconds/minuteWith Option 007:Level Range:–137 to –5 dBm into 50 ΩReverse Power:2.4 watts continuous,4 watts for 10 seconds/minuteWith Option 008:Level Range:–137 to –9 dBm into 50 ΩReverse Power:6 watts continuous,10 watts for 10 seconds/minuteWith Option 016:Level Range:–137 to –21 dBm into 50 ΩReverse Power:100 watts continuous,125 watts for 10 seconds/minuteDUPLEX OUT ConnectorStandard:Level Accuracy:±1.5 dB, typically ±1.0 dB for all levelsLevel Range:–127 to +5 dBm into 50 ΩReverse Power:200 mW maxOption 055:Level Range:–127 to +7 dBm into 50 ΩSWR:RF In/Out:<1.5:1Duplex Out:<2.0:1 (level <–4 dBm)Supplemental CharacteristicsMinimum Resolution:0.1 dBSpectral PuritySpurious Signals:For specified output levels at DUPLEX OUT port or specified output level at RF IN/OUT port.Option DUPLEX OUT RF IN/OUT Standard≤–2.5 dBm≤–26.5 dBm007≤–2.5 dBm≤–12.5 dBm007 with Opt. 055≤–1.0 dBm≤–11.0 dBm008≤–2.5 dBm≤–16.5 dBm008 with Opt. 055≤–1.0 dBm≤–15.0 dBm016≤–2.5 dBm≤–28.5 dBm016 with Opt. 055≤–1.0 dBm≤–27.0 dBm055≤–1.0 dBm≤–25.0 dBmHarmonics:<–30 dBcNon-Harmonic Spurious:<–60 dBc (at >5 kHz from carrier) Residual FM (rms, CCITT):Frequency Range8920A Standard8920A Opt. 050 250 kHz ≤f c<249 MHz<20 Hz<7 Hz249 MHz ≤f c<501 MHz<10 Hz<4 Hz501 MHz ≤f c≤1000 MHz<20 Hz<7 Hz2SSB Phase Noise: (For >20 kHz offsets at 1 GHz)8920A <–110 dBc/Hz8920A Opt. 050 <–116 dBc/HzFMFM Deviation Maximum (For rates >25 Hz)Standard and Options 007, 008, 016:100 kHz for f c from 30 MHz to <249 MHz50 kHz for f c from 249 MHz to <501 MHz100 kHz for f c from 501 MHz to 1000 MHzOption 055:100 kHz for f c from 0.25 MHz to <249 MHz50 kHz for f c from 249 MHz to <501 MHz100 kHz for f c from 501 MHz to 1000 MHzFM Rate (1 kHz reference)Internal:DC to 25 kHz (1 dB BW)External:AC Coupled: 20 Hz to 75 kHz (typically 3 dB BW)DC Coupled: DC to 75 kHz (typically 3 dB BW)FM Accuracy:(1 kHz rate)≤10 kHz dev: ±7.5% (3.5%*) of setting ±50 Hz>10 kHz dev: ±7.5% (3.5%*) of setting ±500 HzFM Distortion:(THD + Noise, in a 0.3 to 3 kHz BW)<1% (0.5 %*) at > 4 kHz deviation and 1 kHz rateCenter Frequency Accuracy in DC FM Mode:(External source impedance <1 kΩ) ±500 Hz(after DC FM zero), typically ±50 HzSupplemental CharacteristicsExternal Modulation Input Impedance: 600 Ωnominal Resolution: 50 Hz for <10 kHz deviation, 500 Hz for >10 kHz deviationAMStandard:Frequency Range:30 MHz to 1 GHzAM Depth:0 to 90% (usable to 99%) for DUPLEX OUT level ≤–2.5 dBm or RF IN/OUT level ≤–26.5dBm; 0 to 70% (usable to 90%*)Option 055:Frequency Range:1.5 MHz to 1 GHz (usable to 250kHz)AM Depth:0 to 90% (usable to 99%) for DUPLEX OUT level ≤+1 dBm or RF IN/OUT level ≤–27dBm; 0 to 70% (usable to 90%*)AM Rate:20 Hz to 25 kHz (3 dB BW)AM Accuracy:(1 kHz rate)≤10% AM: ±5% of setting ±1.0% AM>10% AM: ±5% of setting ±1.5% AMAM Distortion:(THD+Noise 0.3 to 3 kHz BW)<2% at 1 kHz rate, <30% AM<3% at 1 kHz rate, ≤90% AM External Mod. Input Impedance:600 ΩnominalResidual AM: <0.1% in a 50 Hz to 15 kHz BWResolution: 0.05% AM from 0 to 10% AM, 0.5% AM from 10 to 100% AMAudio Source Specifications(Applicable to both internal sources)FrequencyRange:dc to 25 kHzAccuracy:0.025% of settingSupplemental CharacteristicsMinimum Resolution: 0.1 HzOutput LevelRange:0.1 mV to 4 VrmsMaximum Output Current:20 mA peakOutput Impedance:<1 Ω(1 kHz)Accuracy:±2% of setting plus resolutionResidual Distortion:0.125%(THD plus noise, for amplitudes >200 mVrms), for tones 20 Hz to 25 kHz measured in an 80 kHz BWSupplemental CharacteristicsResolution:Level <0.01V: ±50 µVLevel <0.1V: ±0.5 mVLevel <1V: ±5 mVLevel <10V: ±50 mVOffset in DC Coupled Mode: <50 mVRF Analyzer MeasurementsRF Frequency MeasurementsMeasurement Range:Standard:30 MHz to 1 GHzOption 055:400 kHz to 1 GHzLevel Range:RF In/Out:Standard:1 mW to 60 W continuous 100 W for10 seconds/minuteOption 007:40 mW to 6 W continuous 4 W for10 seconds/minuteOption 008:0.1 mW to 6 W continuous 10 W for10 seconds/minuteOption 016:1.6 mW to 100 W continuous 150 W for10 seconds/minuteANT IN:–36 dBm to +20 dBmAccuracy:±1 Hz plus timebase accuracy3Minimum Frequency Resolution: 1 HzRF Power MeasurementsFrequency Range:Standard:30 MHz to 1 GHzOption 055:400 kHz to 1 GHzSWR:<1.5:1 for standard and all optionsRF IN/OUT Measurement Range:Standard:1 mW to 60 W continuous or to 100 W for10 sec/minuteAccuracy:±10% of reading ±1 mWOption 007:40 µW to 2.4 W continuous 4 W for10 seconds/minuteAccuracy:±10% of reading ±40 µWOption 008:0.1 mW to 6 W continuous 10 W for10 seconds/minuteAccuracy:±10% of reading ±0.1 mWOption 016:1.6 mW to 100 W continuous 125 W for10 seconds/minuteAccuracy:±10% of reading ±1 mWSupplemental CharacteristicsResolution: P >10 W: 10 mW, P <10 W: 1 mW; P <100 mW: 0.1 mW, P <10 mW: 0.01 mWFM MeasurementFrequency Range:Standard:10 MHz to 1 GHzOption 055:5 MHz to 1 GHz (Usable to 400 kHz) Deviation:20 Hz to 75 kHzSensitivity:2 µV (15 kHz IF BW, high sensitivity mode, 0.3 to 3 kHz BW, 12 SINAD, fc >10 MHz) Typically:<1 µVAccuracy:±4% of reading plus residual FM and noise contribution (20 Hz to 25 kHz rates, deviation ≤25kHz)Bandwidth (3 dB):2 Hz to 70 kHz (DC FM measurements also available)Input Level Range for Specified Accuracy:Standard:–50 dBm to +14 dBm at ANT IN –18 to +50 dBm at RF IN/OUT (0.16 mW to 100 W*)Option 007:–32 to +36 dBm at RF IN/OUT (0.63 µW to 4 W*) Option 008:–28 to +40 dBm at RF IN/OUT (1.58 µW to 10 W*) Option 016: –16 to +51 dBm at RF IN/OUT (0.25 µW to 125 W*) *Note: The accuracy shown is for the complete range of power. The maximum power levels shown are only usable for 10sec/min.Residual FM and Noise:20 Hz (0.3 to 3 kHz, rms), <7Hz (with Agilent 8920A Opt 050)Resolution: 1 Hz, f <10 kHz; 10 Hz, f ≥10 kHzAM MeasurementFrequency Range:10 MHz to 1 GHz (usable to 400 kHz) Depth:0 to 95%Accuracy:±5% of reading ±1.5% AM (50 Hz to 10 kHz rates, mod-ulation ≤80%)THD + Noise:<2% rms for modulation ≤80% AM (at 1 kHz rate in a 0.3 to 3 kHz BW)Input Level Range for Specified Accuracy:Standard:–50 dBm to +14 dBm at ANT IN –18 to +50 dBm at RF IN/OUT (0.16 mW to 100 W*)Option 007:–32 to +36 dBm at RF IN/OUT (0.63 µW to 4 W*) Option 008:–28 to +40 dBm at RF IN/OUT (1.58 µW to 10 W*) Option 016:–16 to +51 dBm at RF IN/OUT (0.25 µW to 125 W*) *Note: The accuracy shown is for the complete range of power. The maximum power levels shown are only usable for 10 sec/min. Residual AM:<0.2% in a 0.3 to 3 kHz bwSupplemental CharacteristicsResolution: 0.1%SSB MeasurementFrequency Range:Standard:10 MHz to 1 GHzOption 055:400 kHz to 1 GHzBandwidth (3 dB):20 Hz to 70 HzDistortion and Noise:<3% (at 1 kHz rate in a 0.3 to 3 kHz BW)AF Analyzer SpecificationsFrequency MeasurementMeasurement Range:20 Hz to 400 kHzAccuracy:±0.02% plus resolution plus timebase accuracy External Input:20 mV to 30 VrmsSupplemental CharacteristicsResolution:0.01 Hz, f <10 kHz; 0.1 Hz, f <100 kHz; and 1 Hz forf ≥100 kHzAC Voltage MeasurementMeasurement Range:0 to 30 VrmsAccuracy:±3% of reading (20 Hz to 15 kHz, inputs >1 mV) Residual Noise:150 µV (15 kHz bandwidth)43 dB Bandwidth: Typically 2 Hz to 100 kHzNominal Input Impedance: Switchable between1 MW in parallel with 95 pF or 600 ΩfloatingMinimum Resolution:4 digits for inputs ≥100 mV; three digits for inputs <100 mVDC Voltage MeasurementVoltage Range:100 mV to 42 VAccuracy:±1% of reading plus DC offsetDC Offset:±45 mVSupplemental CharacteristicsResolution:1 mVDistortion MeasurementFundamental Frequency:1 kHz ±5 HzOption 019 Frequency Range:0.3 to 10 kHz ±5%Input Level Range:30 mV to 30 VrmsDisplay Range:0.1% to 100%Accuracy:±1 dB (0.5 to 100% distortion) for tones from 300 to 1500 Hz measured with the 15 kHz LPF±1.5 dB (1.5 to 100% distortion) for tones from 300 Hz to 10 kHz measured with the >99 kHz LPF)Residual THD + Noise:–60 dBc or 150 µV whichever is greater, for tones from 300 to 1500 Hz measured with the 15 kHz LPF–57 dBc or 450 µV, whichever is greater, for tones from 300 Hz to 10 kHz measured with >99 kHz LPF)Supplemental CharacteristicsResolution: 0.1% distortionSINAD MeasurementFundamental Frequency:1 kHz ±5 HzOption 019 Frequency Range:0.3 to 10 kHz ±5%Input Level Range:30 mV to 30 VrmsDisplay Range:0 to 60 dBAccuracy:±1 dB (0 to 46 dB SINAD) for tones from 300 to 1500 Hz measured with the 15 kHz LPF±1.5 dB (0 to 36 dB SINAD) for tones from 300 Hz to 10 kHz meas-ured with the >99 kHz LPFResidual THD + Noise:–60 dBc or 150 mV, whichever is greater, for tones from 300 to 1500 Hz measured with the 15 kHz LPF–57 dBc or 450 mV, whichever is greater, for tones from 300 Hz to 10 kHz measured with >99 kHz LPF Resolution: 0.01 dBAudio FiltersStandard:<20 Hz HPF, 50 Hz HPF, 300 Hz HPF 300 Hz LPF, 3 kHz LPF, 15 kHz LPF, >99 kHz LPF, and 750 µsec de-emphasisFixed Notch:1 kHz, (Agilent 8920A standard)Variable Notch:300 Hz to 10 kHz (Option 019)Optional:C-Message, CCITT, 400 Hz HPF, 4 kHz BPF, 6 kHz BPF (see options)Audio Detectors: RMS, RMSxSQRT2, Pk+, Pk–, Pk+hold, Pk–hold, Pk±/2, Pk±/2 hold, Pk±max and Pk±max hold Oscilloscope SpecificationsFrequency Range:2 Hz to 50 kHz (3 dB BW)Scale/Division:10 mV to 10 VAmplitude Accuracy:±1.5% of reading ±0.1 division(20 Hz to 10 kHz)Time/Division:1 µsec to 200 msecSupplemental Characteristics3 dB Bandwidth: Typically >100 kHzInternal DC Offset: ≤0.1 div (≥50 µV/div sensitivity)Input and Output SpecificationsDigital Interface PortRS-232 port:2 wayConnector: RJ-11connector (6 pins; 2 addressable serial ports with single connector; Agilent 8920A rear panel)Baud Rates:300/600/1200/2400/4800/9600/19200Reference In PortConnector:BNC female (8920A rear panel)Input frequency:1/2/5/10 MHzInput Level Range:>0.15 VrmsReference Out PortConnector:BNC female (8920A rear panel)Output Frequency:10 MHzOutput Level: >0.5 VrmsStandard User Memory, RAMApproximately 1 Mbyte of RAM is available for nonvolatilesave/recall of settings. This typically will allow you to save >1000 sets of instrument settings; depending on the type of information saved.5Option SpecificationsOption 001: High Stability TimebaseOCXO: (Oven controlled crystal oscillator)Temperature:0.05 ppm (0 to +55 °C)Aging:<0.5 pm/year (<1 ppm in first year)Warm-up Time:<15 minutes to be within ±0.1 ppm of finalfrequencySupplemental CharacteristicsRear Panel BNC Connectors:Input Frequency: 1, 2, 5, and 10 MHzInput Level: >0.15 VrmsOutput Frequency: 10 MHzOutput Level: >0.5 VrmsOption 004: Tone/Digital SignallingCapability for generating and analyzing the formats listed here: CDCSS, DTMF, 1-TONE, 2-TONE, 5/6 TONE SEQUENTIAL, RPC1, POCSAG, EIA, CCITT, CCIR, ZVEI, DZVEI, GOLAY, EEA, NMT-450, NMT-900, LTR, AMPS/EAMPS/NAMPS, TACS/ETACS,JTACS/NTACS, EDACS, and MPT 1327.A General Purpose function generator with the following wave forms included:Sine, square, triangle, ramp, Gaussian white noise, uniform white noiseFrequency Range/Level:Same as audio sourceOption 007 and Low-Level RF Power MeasurementsOption 007 removes a 14 dB attenuator at the RF IN/OUT port allowing lower-level, higher sensitivity measurements. This option reduces the maximum continuous input power of the Agilent 8920A from 60 watts to 2.4 watts. Specifications for Option 007 are included in the appropriate sections of: Signal Generator out-put, RF Analyzer, Frequency and Power Measurement Ranges, FM and AM Measurement Input Level Ranges.Option 008 Cellular Mobile RF Power Measurement RangeOption 008 removes 10 dB attenuation at the RF IN/OUT port allowing lower-level, higher sensitivity measurements specifically for the range of cellular telephones testing. This option reduces the maximum continuous input power of the 8920A from 60 watts to 6 watts. Specifications for Option 008 are included in the appro-priate sections of: Signal generator output, RF analyzer, frequency and power measurement ranges, FM and AM measurement input level ranges.Option 010: 400 Hz High Pass FilterOption 011: CCITT Weighting FilterOption 012: 4 kHz Bandpass Filter Option 013: C-Message Weighted FilterOption 014: 6 kHz Bandpass FilterOption 016 High-Level RF Power Measurements Option 016 for the 8920A supports high-power transmitter meas-urement applications. Option 016 can only be ordered on a new instrument at the time of purchase. Option 016 can only be installed at the factory.Option 019: Variable Notch FilterFrequency Range:300 Hz to 10 kHzNotch Depth:>60 dBNotch Width:Typically ±5%Option 020: Radio Interface CardThe Option 020 for the 8920A is a built-in radio interface card for automating module and radio board test. It contains 16 parallel data lines, two interrupts, and brings the audio in/out lines and a relay closure out from the MIC/ACC connector on the front panel. These are controlled by the 8920A BASIC control language. Line Levels:5 volts or 12 voltsOption 050: Improved Residual FM Performance Includes high stability timebase (Option 001), improved residual FM performance.Option 102: Spectrum Analyzer with Tracking Generator and ACPFrequency Range:10 MHz to 1 GHzFrequency Span/Resolution Bandwidth:(coupled)Span Bandwidth<50 kHz300 Hz<200 kHz 1 kHz<1.5 MHz 3 kHz<18 MHz30 kHz>18 MHz300 kHz, plus full span capabilityDisplay:Log with 1, 2, and 10 dB/divDisplay Range:80 dBReference Level Range:+50 to –50 dBmResidual Responses:<–70 dBm (no input signal, 0 dB attenuation)Image Rejection:>50 dBmSupplemental CharacteristicsNon-Harmonic Spurious Responses: >70 dB down (for input sig-nals ≤–30 dBm)6Level Accuracy: ±2.5 dBDisplayed Average Noise Level: <–114 dBm for <50 kHz spans Log Scale Linearity: ±2 dB (for input levels ≤–30 dBm and/or 60 dB rangeTracking Generator (In Option 102)Frequency Range:30 MHz to 1 GHzFrequency Offset:Frequency span endpoints ±frequency offset cannot be <30 MHz or ≥1 GHzOutput Level Range:Same as signal generatorSweep Modes:Normal and invertedAdjacent Channel Power (In Option 102) Relative Measurements:Level Range:Antenna IN:–40 dBm to +20 dBmRF/Input:0.16 mW (–8 dBm) to 60 W (47.8 dBm)continuous; or up to 100 mW (50 dBm) for 10 sec/min Dynamic Range:Typical values for channel offsetsChannel Offset Res. BW Dyn. Range12.5 kHz8.5 kHz–65 dBc20 kHz14 kHz–68 dBc25 kHz16 kHz–68 dBc30 kHz16 kHz–68 dBc60 kHz30 kHz–65 dBcRelative Accuracy:±2 dBAbsolute Level Measurements:Level:(Results of absolute power in watts or dBm are met by adding the ACP ratio from the SA to the carrier power from the input section RF power detector).Level Range:Antenna:N/ARF/Input:1 mW (0 dBm) to 60 W (47.8 dBm) continuous; or up to 100 W (50 dBm) for 10 sec/minDynamic Range:Typical values for channel offsetsChannel Offset Res. BW Dyn. Range12.5 kHz 8.5 kHz–65 dBc20 kHz 14 kHz–68 dBc25 kHz 16 kHz–68 dBc30 kHz 16 kHz–68 dBc60 kHz 30 kHz–65 dBcAbsolute Accuracy:RF power measurement accuracy found in the RF Analyzer section and ACP relative accuracy of ±2 dB Option 103: DC Current Sensing and I/O:GPIB/RS-232/Parallel (Centronics)DC Current MeterMeasurement Range:0 to 10 A (usable to 20 A)Accuracy:The greater of ±10% of reading after zeroing or 30 mA (levels >100 mA)Remote ProgrammingGPIB:Agilent’s implementation of IEEE Standard 488.2 Functions Implemented:SH1, AH1, T6, L4, SR1, RL1, LE0, TE0, PP0, DC1, DT1, C4, C11, E2RS-232:Two serial ports through RJ-11 connector used for serial data in and outBaud Rates:150, 300, 600, 1200, 2400, 4800, 9600 and 19200 Hz Parallel (Centronics) Connector: A standard 25-pin, sub-min D female connector with right-angle adapter is includedNote: Retrofittable only for 8920A units with serial prefix numbers of 3501 or greaterGeneral Specifications8920A Dimensions:H ϫW ϫD in inches and (mm): 7.5 H ϫ13 W ϫ19 D (188 H ϫ330 W ϫ456 D)8920A Weight:(fully optioned) 37 lbs. (16.8 kgs)8920A Power:AC: 100 V to 240 V, 48 to 440 Hz, nominally 80 wattsDC: 11 to 28 V, nominally 120 watts8920D Power:AC: 100 V to 240 V ±10%, 48 Hz to 440 Hz, nominally 100 watts CRT Size:7 ϫ10 cmOperating Temperature:0 to +55 °CStorage Temperature:–55 to +75 °CCalibration Interval:Two yearsSupplemental CharacteristicsLeakage: At signal generator output frequency and level <–40 dBm, typical leakage is <0.5 µV induced in a resonant dipole antenna one inch from any surface except the rear panel. Spurious leakage levels are typically <1 µV in a resonant dipole antenna.7H i g h S t a b i l i t y T i m e b a s eS i g n a l i n gL o w -P o w e r M e a s u r e m e n tC e l l u l a r M S R F P o w e r R a n g e400 H z H i g h -P a s s F i l t e rC C I T T W e i g h t i n g F i l t e r4 k H z B a n d p a s s F i l t e rC -M e s s a g e W e i g h t i n g F i l t e r6 k H z B a n d p a s s F i l t e rV a r i a b l e F r e q u e n c y F i l t e rM e c h a n i c a l A t t e n u a t o rS p e c r u m A n a l y ./T r a c k i n g G e nG P I B /R S -232 P a r a l l e l11807A R a d i o T e s t S o f t w a r e (O p t i o n s )Automated FM Radio Test 3O O O O O O 001Automated φm Radio Test 3O OOOO 002Automated AM Radio Test OO003Testing Communications Bandwidths <30 MHz XCordless Phone Test 3OOXOFrequency Scanning O Cable Fault Location 2X O Field Strength Measurement XO 100Intermodulation Prod. Cal.O Save/Recall Procedure OLTR Trunked Radio Test 3(Includes FM radio tests)O X X O O O 010EDACS Trunked Radio Test 3(Includes FM radio tests)O X O O O O 011MPT 1327 Trunked Radio Test 3O X OO OO 012AMPS/EAMPS/NAMPS O X OO O O 004TACS/ETACS O X O OO O 005NMT 450/900O X O OO O 006JTACS/NTACSOXOOO007Configuration InformationX = Required Option O = Recommended Option 8920A Options00100400710081010011012013014019055102103M e a s u r i n g C a p a b i l i t yT r u n k e d R a d i oC e l l u l a r P h o n e T e s t1.Options 007 and 008 reduce the maximum input power of the 8920A from 60 watts to2.4 and 6 watts respectively. Option 008 is recommended for applications where the 8920A is used for cellular phone test only.2.Requires an external power divider and 50 ohm load to make measurement.3.Testing frequencies below 30 MHz will require ordering Option 055 (400 kHz to 1 GHz).By internet, phone, or fax, get assistance with all your test and measurement needs.Online Assistance/find/assistProduct specifications and descriptions in this document subject to change without notice.Copyright © 1994, 2000 Agilent Technologies Printed in U.S.A. 10/005968-5385EFor more information, visit our website at:/find/8920support/。

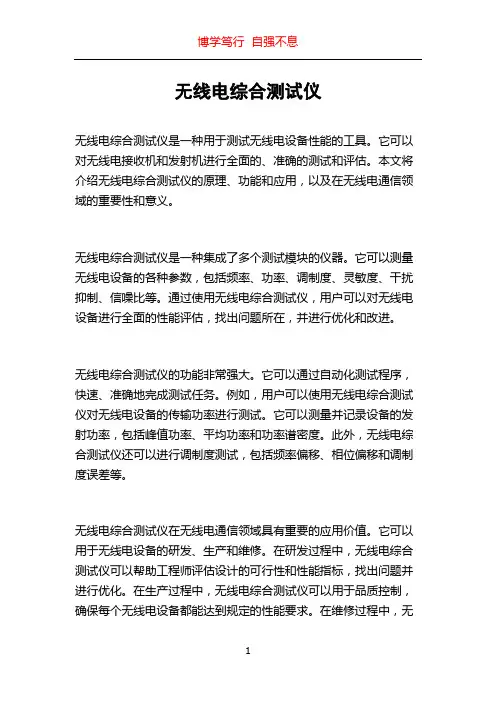

无线电综合测试仪无线电综合测试仪是一种用于测试无线电设备性能的工具。

它可以对无线电接收机和发射机进行全面的、准确的测试和评估。

本文将介绍无线电综合测试仪的原理、功能和应用，以及在无线电通信领域的重要性和意义。

无线电综合测试仪是一种集成了多个测试模块的仪器。

它可以测量无线电设备的各种参数，包括频率、功率、调制度、灵敏度、干扰抑制、信噪比等。

通过使用无线电综合测试仪，用户可以对无线电设备进行全面的性能评估，找出问题所在，并进行优化和改进。

无线电综合测试仪的功能非常强大。

它可以通过自动化测试程序，快速、准确地完成测试任务。

例如，用户可以使用无线电综合测试仪对无线电设备的传输功率进行测试。

它可以测量并记录设备的发射功率，包括峰值功率、平均功率和功率谱密度。

此外，无线电综合测试仪还可以进行调制度测试，包括频率偏移、相位偏移和调制度误差等。

无线电综合测试仪在无线电通信领域具有重要的应用价值。

它可以用于无线电设备的研发、生产和维修。

在研发过程中，无线电综合测试仪可以帮助工程师评估设计的可行性和性能指标，找出问题并进行优化。

在生产过程中，无线电综合测试仪可以用于品质控制，确保每个无线电设备都能达到规定的性能要求。

在维修过程中，无线电综合测试仪可以用于故障排除和故障修复，提高维修效率和准确性。

同时，无线电综合测试仪也在无线电通信系统的调试和优化中发挥着重要作用。

通过对无线电设备进行全面的测试和评估，可以找出通信系统中的问题并进行优化。

例如，通过测量信噪比和干扰抑制能力，可以评估系统的抗干扰性能；通过测量发射功率和灵敏度，可以评估系统的覆盖范围和通信质量。

总之，无线电综合测试仪是一种非常重要的工具，在无线电通信领域具有广泛的应用价值。

它可以帮助用户对无线电设备进行全面的性能评估，找出问题并进行优化。

通过使用无线电综合测试仪，可以提高无线电设备的质量和性能，提高通信系统的可靠性和稳定性。

因此，无线电综合测试仪在无线电通信领域的应用前景非常广阔。

仪器名称 综合测试仪功 能 电气测试文件编号仪器型号厂 商版 本 一、面板介绍：1. POWER ：电源开关2. LCD 显示屏：显示测试画面B HOST 接口：用于拷贝资料4. 蜂鸣器口：用于发出OK 与NG 声响5.功能键：不同显示画面对应不同功能6. 调用测试文件功能键：用于调取测试资料7.MEAS 键：按此键可直接进入测试界面8.SUTEP 键：按此键可直接进入测量设置界面9.SYSTEM 键：系统设置界面 10.数值键：用于向仪器输入数据11.ESC 键：退出功能 12.BACKSPACE 键：用于删除输入数值最后一个键 13.CAL 键：可选择对扫描测试开路、短路校准 14.KEYLOCK 键：开、解锁键 15.DC BIAS 键：用于允许和禁止直流偏置输出16.RESET 键：复位键，当变压器扫描测试进行时，按下此键即停止扫描17.TRIGGER 键：触发按键，当仪器触发方式设定为MAN （手动）模式时，按此键可触发仪器测试 18.连接扫描盒前端口：用于仪器连接扫描盒进持扫描测量 19.ENTEN 键：用于终止输入数据输入 20.光标键：进行光标移动选择所需项目21.机壳接地端：该接线端于仪器机壳相连。

用于保护或屏蔽接地连接22.功能键：复合功能键。

当变压器扫描显示页面，插上U 盘按此键，可选择拷全屏或保存测试数至U 盘；当变压器设置页面，可快速的切换变压器测试页面核 准 审 核 制 作 日 期4321567 8 910110 120130140 150 160 170 18192021 22仪器名称 综合测试仪功 能 电气测试文件编号 仪器型号厂 商版 本二、操作说明：1.仪器、扫描盒、治具的连接如下图：23.连接扫描盒前端口：用于扫描盒连接仪器 24.扫描盒：由仪器控制其扫描测量 25.脚踏板开关： 26.综合测试治具27.SCANNER ：控制端口，用专用电缆线将扫描盒SCANNER 接口与仪器SCANNER 接口相连接 28.专用电缆线：用于仪器与扫描盒的连接 29.电源线：用于接通220V/50HZ 的电压 30.SCANNER 接口：通过SCANNER 接口控制变压器扫描盒2.仪器的开机：接通220V/50HZ 电源后，按下如图“1”电源开关按键后再按MEAS 键进入变压器测试界面。

综合测试仪操作规程
1、打开电源，检查各个指示灯均亮，每个显示屏均有显示；
2、按下启动按钮，启动前调压器回零；并且检查显示屏数据是否回零；
3、将一次线穿过被测产品，并按照标准互感器图示，将线接上标准互感器接口；
4、将产品引出线同时接到样件上，并检查接口情况；
5、接好线后，调整调压器的电压值达到图示要求；
6、读取数据，此时报警指示应不会报警；如果报警，则检查3、4步骤的接线情况；
7、测完产品，关闭电源，撤下接线头；准备下个产品的测试。

8、运行检查
8.1频次：每次使用该设备前；
8.2检查方法：打开测试仪的电源，将两测试端短接，则电阻无穷小，两测试端口断开，电阻无穷大，如果测试结果一致，说明该仪器正常，如果测试结果不一致，说明该仪器功能已失效。

8.3失效处理：检查员发现设备失效，应停止该设备的使用，及时报告工程质量部送校或修理。

并追溯上批产品，重新进行检测。

本屏为射频分析RF ANALYZER 模式. 用于测试发射机的各种发射参数.说明如下:该模式下原理框图如下:Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.TX Freq Error 为发射频率误差.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.TX Power 为发射功率.Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．Input Atten 为输入衰减．可选自动Auto 和保持Hold．当选自动时，机器根据输入信号的大小，自动选择输入衰减值0dB，20dB 或40dB．当选择保持时，衰减值保持不变,可手动选择衰减值．Sensitivity 为天线输入口ANT IN 灵敏度选择．Normal表示正常灵敏度．High 为高灵敏度．该项未做校正，故做精确测量时，不选此项，而选Normal．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Squelch 为禁噪选项．选Pot 时，表示前面板的禁噪旋纽SQUELCH 管用．选Open 时，表示禁噪处于打开状态．选Fixed 时，表示禁噪被机内固定在某个值．RF Cnt Gate为射频计数时间．也可以说是频率计的计数门限．该数字愈小，表示发射频率误差TX Freq Error 或发射频率TX Frequency刷新愈快．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射． Off 时，断开．TX Pwr Zero 为发射功率零校正．当射频输入/输出口RF IN/OUT 没有射频信号输入时，执行此操作可使发射功率TX Power 显示为0.00000W ，从而达到校准功率表的目的．TX Pwr Meas我的机器上没有该项．你的也被挡住了，看不清．FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．以后我将进一步说明．本屏为接收机测试模式..该模式下原理框图如下:综测仪发一特定信号,测试接收机的有关指标.RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．缺省值为-80dBm.该项在本模式有优先权．就是说，无论从何种模式切换到本模式RX TEST，射频输出幅度都为-80dBm．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位 .AFGEN2 Freq 为音频信号发生器2的输出频率,波形除正弦波外,还可以设置为其他波形,还能作编码输出.AFGen2 To 与AFGen1 To 基本相同,不同的是:AFGen2 To 的单位不限制在有效值,还可选为峰值Peak .作编码输出时,还有交流和直流输出选项.Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;EXT Load R 为外接负载电阻阻值设定,缺省值为8 欧姆.做RX TEST 测试时,除了将信号发生器的信号送到接收机外,还要将接收机的喇叭输出信号送到综测仪的音频输入端AUDIO IN HI 和LO.这样,综测仪根据从音频输入端进来的喇叭信号,分析其有关参数,如信纳比,失真度,信噪比,接收机的音频输出功率,等等.由于,接收机的音频输出都接有一负载,把这个负载值输到EXT Load R 处,综测仪就能计算出接收机的音频输出功率.如果你用8 欧姆的喇叭或8 欧姆的功率电阻作为负载,该项就不用设置, 因为缺省值就是8 欧姆.SINAD 此项显示接收机的某项指标.本模式RX TEST 缺省为SINAD 信纳比.可手动修改为:Distn 失真度,SNR 信噪比,AF Freq 音频频率,DC Level 直流电平,Current 直流电流 .AC Level 为交流电平.用来显示接收机音频输出的信号强度.单位可用有效值伏rms V 表示,也可以用瓦W 或dbm 表示.本屏为音频分析屏参看其原理框图．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有１０种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否75去加重网络.Detector 选择音频检测器的检测方式.共有十种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.Settling 该项选择音频测量的确立时间.音频频率<=200Hz 时,选Slow ;音频频率> 200Hz 时, 选Fast.Pk Det To 选择峰值检测器的信号源.两种选择: 到滤波器Filters 和到去加重电路De-Emp.具体可参看原理框图.Scope To 选择示波器的信号源.有四种可能:到输入端Input, 到滤波器Filters, 到去加重电路De-Emp 和到槽口Notch.具体作用可参看原理框图.我通常选为Input, 用来观察综测仪内中频解调器的鉴频输出,这样能看到直流成分, 这对观察数字调制尤其管用.Speaker V ol 为喇叭音量.选Pot, 则前面板音量旋纽VOLUME 管用.选Off, 则音量关闭.Speaker ALC 为喇叭自动音量控制.选On, 综测仪内部喇叭的音量大小独立于被测信号的强度.选Off, 被测信号强, 喇叭音量则大.Gain Cntl 该项选择音频分析器的增益设置是自动还是手动.选自动Auto 时, 下面三项将自动设置增益值.选保持Hold 时, 下面三项要手动设置增益.Input Gain 输入增益, 有三种: 0dB, 20dB, 40dB;De-Emp Gain 去加重增益, 有四种: 0dB, 10dB, 20dB, 30dB;Notch Gain 槽口增益, 有五种: 0dB, 10dB, 20dB, 30dB, 40dB.以上三项增益设置, 实际上就是改变有关音频放大器的倍数,以使不同大小的信号放大到一合理的范围, 从而让音频分析器较准确的测量.Notch Freq 槽口频率.通常槽口频率为1kHz, 用于测量失真Distortion, 信纳比SINAD.有些情况需要改变槽口频率, 这时就要选配019选件.我的机器无此选件.Audio In Lo 前面板音频输入低端Lo 有三种接法.Gnd 表示低端Lo, 用一个100多欧姆的电阻, 对地短接;Float 表示低端Lo 与高端Hi 平衡输入;600 To Hi 表示低端Lo 与高端Hi 600欧姆平衡输入,即Lo,Hi 之间有一个600欧姆的电阻.EXT Load R 为外接负载电阻阻值设定, 缺省值为8 欧姆.当Audio In Lo 设置为600 To Hi 时，该项不显示，此时负载电阻被内部固定在600欧姆．做RX TEST 测试时,除了将信号发生器的信号送到接收机外,还要将接收机的喇叭输出信号送到综测仪的音频输入端AUDIO IN HI 和LO.这样,综测仪根据从音频输入端进来的喇叭信号,分析其有关参数,如信纳比,失真度,信噪比,接收机的音频输出功率,等等.由于,接收机的音频输出都接有一负载,把这个负载值输到EXT Load R 处,综测仪就能计算出接收机的音频输出功率.如果你用8 欧姆的喇叭或8 欧姆的功率电阻作为负载,该项就不用设置, 因为缺省值就是8 欧姆.AF Cnt Gate为音频计数时间．也可以说是音频频率计的计数门限．该数字愈小，表示音频频率显示刷新愈快．DC Current 直流电流测量归零．综测仪后面板可选配003选件，用于测量直流电流．在无电流通过时，执行此操作，可使直流电流表归零，从而消除误差．剩下的顶部两项，前面已解释，不再重复．本屏为发射机测试屏参看其原理框图．本屏有几项优先选项.就是说,这几项无论在其它屏怎么设置,按TX 键进入TX TEST 屏后,都将回到优先设置.具体如下:RF Gen Amplitude 射频信号发生器幅度 Always Off 总是关闭;AFGen1 To 音频信号发生器1 Always Audio Out 总是到音频输出;AF Anl In 音频信号输入 Presets to FM Demod (changeable) 预置到调频;Detotor 音频检测器Presets to Pk+-Max (changeble) 预置到正负峰值最大;De-emphasis 去加重 Presets to 750uS (changeble) 预置到750uS;AF Anl Measurement 音频分析测量 Presets to Audio Freq (changeble) 预置到音频频率.changeable 为可变. 通常TX TEST 屏的缺省值如上.如果在TX TEST 屏改变上面某些项，则由其它屏切换到该屏时，显示的是改变后设置，而不是缺省值．这几项对RX TEST 也有优先权，具体后面再说．以上几项在RX TEST 屏的优先设置为：RF Gen Amplitude 射频信号发生器幅度 Presets to -80dBm(changeable) 预置到-80dBm;AFGen1 To 音频信号发生器1 Presets to FM (changeable) 预置到调频;AF Anl In 音频信号输入 Always Audio In 总是音频输入;Detotor 音频检测器Always RMS 总是有效值;De-emphasis 去加重 Always Off 总是关闭;AF Anl Measurement 音频分析测量 Presets to SINAD (changeble) 预置到信纳比.Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.TX Freq Error 为发射频率误差.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.TX Power 为发射功率.TX Pwr Zero 为发射功率零校正．当射频输入/输出口RF IN/OUT 没有射频信号输入时，执行此操作可使发射功率TX Power 显示为0.00000W ，从而达到校准功率表的目的．TX Pwr Meas我的机器上没有该项,不便解释．Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射．Off 时，断开．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有１０种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否750uS 去加重网络.Detector 选择音频检测器的检测方式.共有十种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 Freq Lvl 为音频信号发生器1的输出电平,以有效值表示.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．本屏为射频信号发生器屏参看其原理框图．RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位 .FM Coupling 选择后面板的外部调制输入MUDULATION INPUT 到射频信号发生器的频率调制器的偶合方式．选AC时，为交流；选DC时，为直流．DC FM Zero 直流调频归零．执行此操作，使零输入时，调制频偏为零，以校正误差．AFGEN2 Freq 为音频信号发生器2的输出频率,波形除正弦波外,还可以设置为其他波形,还能作编码输出.AFGen2 To 与AFGen1 To 基本相同,不同的是:AFGen2 To 的单位不限制在有效值,还可选为峰值Peak .Audio Out 选择音频输出的偶合方式．选AC 时，为交流偶合；选DC 时，为直流偶合．Mic Pre-Emp 话筒信号预加重选择．选Auto 时，综测仪根据是否调频自动选择预加重，若是调频方式，则进行预加重；若为非调频方式，则不进行预加重．选Hold 时，手动选择是否预加重．On 表示进行预加重；Off 表示不用预加重．Mod In To选择后面板外部调制输入MODULATION INPUT 信号源的目的地.有二种选择.FM (/Vpk) 表示音频信号以调频的方式调制射频信号发生器,调制度用每峰值伏频偏表示, 如3kHz/Vpk;3kHz/Vpk 就是说，峰值１伏的电压产生3kHz 的频偏．AM (/Vpk) 表示音频信号以调幅的方式调制射频信号发生器,调制度用每峰值伏百分比表示, 如30%/Vpk;30%/Vpk 就是说，峰值１伏的电压产生30% 的幅度调制．本屏虽为射频信号发生器功能,但也能显示射频分析的部分指标.具体如下:TX Freq Error 为被测发射机的发射频率误差.TX Power 为被测发射机的发射功率.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．可修改为:SINAD 信纳比;Distn 失真度;SNR 信噪比;DC Level 直流电平;Current 直流电流.本屏为双工模式屏参看其原理框图．TX Freq Error 为被测发射机的发射频率误差.TX Power 为被测发射机发射功率.Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射．Off 时，断开．RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出此范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位.FM Coupling 选择后面板的外部调制输入MUDULATION INPUT 到射频信号发生器的频率调制器的偶合方式．选AC时，为交流；选DC时，为直流．Audio Out 选择音频输出的偶合方式．选AC 时，为交流偶合；选DC 时，为直流偶合．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有10 种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否750uS 去加重网络.Detector 选择音频检测器的检测方式.共有10 种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．第七张图跟第四张是同一张图.第八张图跟第二张图的差别只有一项,即信号发生器频率.第二张图中,信号发生器的频率是现场设定.而第八张图中的频率,则是调用记忆频道的内容.本屏为频谱分析屏参看下图．频谱分析里面有四个菜单, 在控制项Controls 里面选择, 分别是: Main 主菜单;RF Gen 射频信号发生器;Marker 光标;Auxiliary 辅助.下图是屏幕右上角的Marker measurement 光标测量图Freq MHz 表示光标（闪烁点）所在处的频率值；LVL dBm 表示光标所在处的电平值．主菜单图如下：RF IN/Ant 该项选择射频输入口．Center Freq 为中心频率．用于设置屏幕中心线（从左到右）的频率值．Ref Level 为参考电平．本图印刷错误，是 Ref ，不是 RF．参考电平是指屏幕最顶端的那条横线（从上到下）的电平值．屏幕从上到下共八格，缺省设置为每格 10dB．本图中参考电平设置为 20dBm，可知从上到下，第二条水平线的电平为 10dBm，第三条水平线的电平为 0dBm ......Span 显示频率的跨度．跨度是指屏幕最左端到最右端的频率带宽．屏幕从左到右共 10 格，本图中，跨度设定为 0.2MHz，就是说每格的带宽为 20kHz．本图中心频率设置为 150MHz，可知最左端的频率值为 149.900MHz，最右端的频率值为 150.100MHz．RF Gen 射频信号发生器菜单如下：第二张图如下：tn_DSC03465.JPG (120.91 KB)tn_DSC03465.JPG (120.91 KB)射频信号发生器有固定信号和跟踪信号两种模式．选Fixed，表示输出固定信号模式；选Track，表示输出跟踪信号模式．在固定模式下，RF Gen Freq 为射频信号发生器的输出频率；Amplitude为射频信号发生器的输出幅度；Output Port选择输出口．RF Out表示从射频输入/输出口(RF IN/OUT) 出；Dupl表示从双工口(DUPLEX OUT) 出．在跟踪模式下，Offset Freq 为偏置频率．即，跟踪信号发生器的瞬时频率和频谱分析仪的中心频率的差值；Amplitude为射频信号发生器的输出幅度；Port/Sweep选择输出口／扫描方式．RF Out表示从射频输入/输出口(RF IN/OUT) 出；Dupl表示从双工口(DUPLEX OUT) 出．Norm为正常扫描．即从低频到高频扫描；Invert为反向扫描．即从高频到低频扫描．扫描的频率范围由跨度值(Span)决定．光标菜单图如下:本菜单的目的是,通过改变一个很小的菱形光标在频谱图中的位置,从而测量光标处的频率和幅度.Position 光标位置.缺省值为5.00 div(格)改变此项,可使光标左右移动.为 0.00 时,光标处于最左端;为10.00 时,光标处于最右端.Marker To 光标到.有两种选择.Peak 峰值. 执行此操作,光标移到最大峰值处,同时相应地更新Position 的值.Next Peak 下一个峰值. 每执行一次此操作,光标从左到右循环移到下一个峰值处,同时相应地更新Position 的值.Marker To 光标到.也有两种选择.Center Freq 中心频率. 执行此操作,把当前光标位置的频率值改为中心频率.同时,Position 的值回到5.00 div(格).Ref Level 参考电平. 执行次操作,把当前光标位置的幅度值改为参考电平.辅助菜单如下：第11屏跟第6屏是同一功能,都是双工模式.不同的是,第11屏收发频率不是现场设置,而是调用了频道存储器里的内容.还有,右上角的音频参数显示改成了信纳比(SINAD).第12屏跟第3屏是同一功能，都是音频分析。

无线电综合测试仪安全操作及保养规程1. 前言无线电综合测试仪是一种用于测试各种无线电设备的仪器，在无线电维修、调试、研发等领域有着广泛的应用。

但是，在使用无线电综合测试仪的过程中，一定要注意安全操作，否则会对操作人员和设备造成伤害。

因此，本文主要介绍无线电综合测试仪的安全操作及保养规程。

2. 安全操作规程2.1. 操作前准备在操作无线电综合测试仪前，一定要确认测试仪的工作状态，检查各个部件是否安装到位并牢固。

在连接被测设备之前，一定要检查被测设备的电压、频率、功率等参数、是否符合测试仪的规格要求。

同时，如果被测试设备涉及高压电路等安全性较高的部分，一定要切断电源，在确保安全的情况下进行操作。

2.2. 使用注意事项在使用无线电综合测试仪的过程中，需要注意以下几点：1.保持测试仪与被测试设备的接口保持干净，防止出现连接时的阻抗问题、不良接触等问题。

2.避免使用导电物品触碰测试仪表面或接口处，避免因静电干扰等问题导致测试结果不准确。

3.避免出现过大或过小的测试信号，避免在使用时超过测试仪器的额定参数，从根源上减小了设备的风险。

4.将耳机的音量调小，避免因高音量声音给听觉造成过度刺激。

5.避免测试设备受到机械振动或碰撞，否则可能会导致测试仪器的短路、断路等故障。

2.3. 结束操作在测试结束后，一定要按照正确的程序关闭测试仪器和被测设备，避免设备损坏。

同时，在测试仪器断电之前，要等待设备完全停止运行。

3. 保养规程在日常工作中，正确的保养无线电综合测试仪可以有效延长其使用寿命。

具体来说，主要有以下几点：3.1. 清洁在日常使用中，需要定期对测试仪器外壳进行清洁。

首先，使用软布或毛刷清理测试仪器的外壳和键盘，避免灰尘、污垢等影响外观和使用。

其次，定期使用压缩空气将内部灰尘吹除，避免灰尘进入测试仪器内部。

3.2. 维护无线电综合测试仪器由于运行中可能产生热量，因此在长时间使用后，设备内部可能会产生一些磨损。

因此，需要定期检查机器的内部部件是否有松动、损坏等情况，及时维修或更换故障的部件，避免影响测试仪器的使用。

HP8920A综合测试仪使用说明HP8920A/B综合测试仪使用方法一、测试线的连接MAX PWR 60W——仪器射频信号输入输出（注意观察标注的最大功率值，可能有些仪器只能测试5W或者10W的功率）。

接被测试机器的天线头。

（此处不能接错！200mw的那个头不要输入大功率，否则，会损坏仪器！）AUDIO IN （HI）——音频信号输入（接对讲机外接耳机插孔，输入信号后仪器显示相应指标）。

AUDIO OUT——音频信号输出（接对讲机外接话咪插孔，仪器里面模拟出来的音频信号经过话咪插孔进入到对讲机里面进行调制，然后通过仪器显示相关指标）。

其它部分按钮说明：VOLUME：调节仪器蜂鸣器声音大小。

SQUELCH：旋钮上的色点一般调节在中心位置合适，不然，有噪声。

二、测试1、发射测试（检测机器时，一般先测发射，因为发射部分的一些指标不良，会影响到接收）：按仪器面板上的“TX”按键，进入发射指标检测界面。

连接好对讲机各测试线并打开电源，按下对讲机的PTT按键，发射时，主要看仪器屏幕上的三个指标：Tx Frequency ：频率误差（实际发射出来的频率值和该信道标称频率的差值，一般±500Hz即可。

Tx Power：功率大小FM Deviation：最大频偏（一般在4KHz左右，加亚音频之后，会高0.7KHz。

该指标影响对讲机的送话）。

在发射状态下，把仪器的滤波器调小：即把“Filter 1”选择到“＜20Hz”，再把“Filter 2”选择到“300Hz”，即可以在“FM Deviation”这一栏直接查看到该信道所加的模拟亚音频数值。

2、接收测试：按仪器面板上的“RX”按键，在该界面，要设置以下参数：转动面板上的那个大的旋钮，让光标停留在“RF Gen Freq”处，直接按数字键和单位按键，即输入要测试对讲机的接收频率（如458.825MHz），然后，再把光标移到“Amplitude”这一项，分别输入1mv和0.25uv两种场强参数（看你自己的习惯，也可以用“－DBm”的单位），以检测机器的失真度和灵敏度。

本屏为射频分析RF ANALYZER 模式. 用于测试发射机的各种发射参数.说明如下:该模式下原理框图如下:Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.TX Freq Error 为发射频率误差.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.TX Power 为发射功率.Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．Input Atten 为输入衰减．可选自动Auto 和保持Hold．当选自动时，机器根据输入信号的大小，自动选择输入衰减值0dB，20dB 或40dB．当选择保持时，衰减值保持不变,可手动选择衰减值．Sensitivity 为天线输入口ANT IN 灵敏度选择．Normal表示正常灵敏度．High 为高灵敏度．该项未做校正，故做精确测量时，不选此项，而选Normal．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Squelch 为禁噪选项．选Pot 时，表示前面板的禁噪旋纽SQUELCH 管用．选Open 时，表示禁噪处于打开状态．选Fixed 时，表示禁噪被机内固定在某个值．RF Cnt Gate为射频计数时间．也可以说是频率计的计数门限．该数字愈小，表示发射频率误差TX Freq Error 或发射频率TX Frequency刷新愈快．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射． Off 时，断开．TX Pwr Zero 为发射功率零校正．当射频输入/输出口RF IN/OUT 没有射频信号输入时，执行此操作可使发射功率TX Power 显示为0.00000W ，从而达到校准功率表的目的．TX Pwr Meas我的机器上没有该项．你的也被挡住了，看不清．FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．以后我将进一步说明．本屏为接收机测试模式..该模式下原理框图如下:综测仪发一特定信号,测试接收机的有关指标.RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．缺省值为-80dBm.该项在本模式有优先权．就是说，无论从何种模式切换到本模式RX TEST，射频输出幅度都为-80dBm．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位 .AFGEN2 Freq 为音频信号发生器2的输出频率,波形除正弦波外,还可以设置为其他波形,还能作编码输出.AFGen2 To 与AFGen1 To 基本相同,不同的是:AFGen2 To 的单位不限制在有效值,还可选为峰值Peak .作编码输出时,还有交流和直流输出选项.Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;EXT Load R 为外接负载电阻阻值设定,缺省值为8 欧姆.做RX TEST 测试时,除了将信号发生器的信号送到接收机外,还要将接收机的喇叭输出信号送到综测仪的音频输入端AUDIO IN HI 和LO.这样,综测仪根据从音频输入端进来的喇叭信号,分析其有关参数,如信纳比,失真度,信噪比,接收机的音频输出功率,等等.由于,接收机的音频输出都接有一负载,把这个负载值输到EXT Load R 处,综测仪就能计算出接收机的音频输出功率.如果你用8 欧姆的喇叭或8 欧姆的功率电阻作为负载,该项就不用设置, 因为缺省值就是8 欧姆.SINAD 此项显示接收机的某项指标.本模式RX TEST 缺省为SINAD 信纳比.可手动修改为:Distn 失真度,SNR 信噪比,AF Freq 音频频率,DC Level 直流电平,Current 直流电流 .AC Level 为交流电平.用来显示接收机音频输出的信号强度.单位可用有效值伏rms V 表示,也可以用瓦W 或dbm 表示.本屏为音频分析屏参看其原理框图．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有１０种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否75去加重网络.Detector 选择音频检测器的检测方式.共有十种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.Settling 该项选择音频测量的确立时间.音频频率<=200Hz 时,选Slow ;音频频率> 200Hz 时, 选Fast.Pk Det To 选择峰值检测器的信号源.两种选择: 到滤波器Filters 和到去加重电路De-Emp.具体可参看原理框图.Scope To 选择示波器的信号源.有四种可能:到输入端Input, 到滤波器Filters, 到去加重电路De-Emp 和到槽口Notch.具体作用可参看原理框图.我通常选为Input, 用来观察综测仪内中频解调器的鉴频输出,这样能看到直流成分, 这对观察数字调制尤其管用.Speaker V ol 为喇叭音量.选Pot, 则前面板音量旋纽VOLUME 管用.选Off, 则音量关闭.Speaker ALC 为喇叭自动音量控制.选On, 综测仪内部喇叭的音量大小独立于被测信号的强度.选Off, 被测信号强, 喇叭音量则大.Gain Cntl 该项选择音频分析器的增益设置是自动还是手动.选自动Auto 时, 下面三项将自动设置增益值.选保持Hold 时, 下面三项要手动设置增益.Input Gain 输入增益, 有三种: 0dB, 20dB, 40dB;De-Emp Gain 去加重增益, 有四种: 0dB, 10dB, 20dB, 30dB;Notch Gain 槽口增益, 有五种: 0dB, 10dB, 20dB, 30dB, 40dB.以上三项增益设置, 实际上就是改变有关音频放大器的倍数,以使不同大小的信号放大到一合理的范围, 从而让音频分析器较准确的测量.Notch Freq 槽口频率.通常槽口频率为1kHz, 用于测量失真Distortion, 信纳比SINAD.有些情况需要改变槽口频率, 这时就要选配019选件.我的机器无此选件.Audio In Lo 前面板音频输入低端Lo 有三种接法.Gnd 表示低端Lo, 用一个100多欧姆的电阻, 对地短接;Float 表示低端Lo 与高端Hi 平衡输入;600 To Hi 表示低端Lo 与高端Hi 600欧姆平衡输入,即Lo,Hi 之间有一个600欧姆的电阻.EXT Load R 为外接负载电阻阻值设定, 缺省值为8 欧姆.当Audio In Lo 设置为600 To Hi 时，该项不显示，此时负载电阻被内部固定在600欧姆．做RX TEST 测试时,除了将信号发生器的信号送到接收机外,还要将接收机的喇叭输出信号送到综测仪的音频输入端AUDIO IN HI 和LO.这样,综测仪根据从音频输入端进来的喇叭信号,分析其有关参数,如信纳比,失真度,信噪比,接收机的音频输出功率,等等.由于,接收机的音频输出都接有一负载,把这个负载值输到EXT Load R 处,综测仪就能计算出接收机的音频输出功率.如果你用8 欧姆的喇叭或8 欧姆的功率电阻作为负载,该项就不用设置, 因为缺省值就是8 欧姆.AF Cnt Gate为音频计数时间．也可以说是音频频率计的计数门限．该数字愈小，表示音频频率显示刷新愈快．DC Current 直流电流测量归零．综测仪后面板可选配003选件，用于测量直流电流．在无电流通过时，执行此操作，可使直流电流表归零，从而消除误差．剩下的顶部两项，前面已解释，不再重复．本屏为发射机测试屏参看其原理框图．本屏有几项优先选项.就是说,这几项无论在其它屏怎么设置,按TX 键进入TX TEST 屏后,都将回到优先设置.具体如下:RF Gen Amplitude 射频信号发生器幅度 Always Off 总是关闭;AFGen1 To 音频信号发生器1 Always Audio Out 总是到音频输出;AF Anl In 音频信号输入 Presets to FM Demod (changeable) 预置到调频;Detotor 音频检测器Presets to Pk+-Max (changeble) 预置到正负峰值最大;De-emphasis 去加重 Presets to 750uS (changeble) 预置到750uS;AF Anl Measurement 音频分析测量 Presets to Audio Freq (changeble) 预置到音频频率.changeable 为可变. 通常TX TEST 屏的缺省值如上.如果在TX TEST 屏改变上面某些项，则由其它屏切换到该屏时，显示的是改变后设置，而不是缺省值．这几项对RX TEST 也有优先权，具体后面再说．以上几项在RX TEST 屏的优先设置为：RF Gen Amplitude 射频信号发生器幅度 Presets to -80dBm(changeable) 预置到-80dBm;AFGen1 To 音频信号发生器1 Presets to FM (changeable) 预置到调频;AF Anl In 音频信号输入 Always Audio In 总是音频输入;Detotor 音频检测器Always RMS 总是有效值;De-emphasis 去加重 Always Off 总是关闭;AF Anl Measurement 音频分析测量 Presets to SINAD (changeble) 预置到信纳比.Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.TX Freq Error 为发射频率误差.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.TX Power 为发射功率.TX Pwr Zero 为发射功率零校正．当射频输入/输出口RF IN/OUT 没有射频信号输入时，执行此操作可使发射功率TX Power 显示为0.00000W ，从而达到校准功率表的目的．TX Pwr Meas我的机器上没有该项,不便解释．Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射．Off 时，断开．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有１０种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否750uS 去加重网络.Detector 选择音频检测器的检测方式.共有十种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 Freq Lvl 为音频信号发生器1的输出电平,以有效值表示.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．本屏为射频信号发生器屏参看其原理框图．RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位 .FM Coupling 选择后面板的外部调制输入MUDULATION INPUT 到射频信号发生器的频率调制器的偶合方式．选AC时，为交流；选DC时，为直流．DC FM Zero 直流调频归零．执行此操作，使零输入时，调制频偏为零，以校正误差．AFGEN2 Freq 为音频信号发生器2的输出频率,波形除正弦波外,还可以设置为其他波形,还能作编码输出.AFGen2 To 与AFGen1 To 基本相同,不同的是:AFGen2 To 的单位不限制在有效值,还可选为峰值Peak .Audio Out 选择音频输出的偶合方式．选AC 时，为交流偶合；选DC 时，为直流偶合．Mic Pre-Emp 话筒信号预加重选择．选Auto 时，综测仪根据是否调频自动选择预加重，若是调频方式，则进行预加重；若为非调频方式，则不进行预加重．选Hold 时，手动选择是否预加重．On 表示进行预加重；Off 表示不用预加重．Mod In To选择后面板外部调制输入MODULATION INPUT 信号源的目的地.有二种选择.FM (/Vpk) 表示音频信号以调频的方式调制射频信号发生器,调制度用每峰值伏频偏表示, 如3kHz/Vpk;3kHz/Vpk 就是说，峰值１伏的电压产生3kHz 的频偏．AM (/Vpk) 表示音频信号以调幅的方式调制射频信号发生器,调制度用每峰值伏百分比表示, 如30%/Vpk;30%/Vpk 就是说，峰值１伏的电压产生30% 的幅度调制．本屏虽为射频信号发生器功能,但也能显示射频分析的部分指标.具体如下:TX Freq Error 为被测发射机的发射频率误差.TX Power 为被测发射机的发射功率.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．可修改为:SINAD 信纳比;Distn 失真度;SNR 信噪比;DC Level 直流电平;Current 直流电流.本屏为双工模式屏参看其原理框图．TX Freq Error 为被测发射机的发射频率误差.TX Power 为被测发射机发射功率.Tune Mode 为调谐模式. 可自动Auto和手动Manual.Tune Freq 为调谐频率.当Tune Mode 调谐模式设置为手动Manual 时,以误差形式显示.当Tune Mode 调谐模式设置为自动Auto时,则以频率显示.Input Port 为射频输入口选项.Ant 表示射频信号从天线输入口ANT IN 进．弱小信号一般从此口进．RF In 表示射频信号从射频输入／输出口RF IN/OUT 进．通常大功率信号从此口进．IF Filter 选中频滤波器的带宽．通常选15kHz，接收调频广播时选 230kHz．Ext TX Key为外部发射键控．当选为On 时，话筒控制口MIC/ACC 的３脚和５脚接通，可用作PTT 来控制外部发射机发射．Off 时，断开．RF Gen Freq 为射频信号发生器输出频率．Amplitude为射频信号发生器输出幅度．Atten Hold 为射频信号输出衰减保持．当该项选为On 时，输出信号的幅度被限制在15dB 的范围内．例如，原设定输出为-80dBm，当你要改变输出幅度时，只能在-69dBm，-85dBm之间变化.超出此范围,输出信号幅度将严重不准确．综测仪会在两端点(-69dBm 和-85dBm)蜂鸣告警．Output Port为射频信号输出口选择．选RF Out 时，表示射频信号从射频输入/输出口RF IN/OUR 出．选Dupl 时，表示射频信号从双工口DUPLEX OUT 出．AFGen1 Freq 为音频信号发生器1的输出频率,波形为正弦波.AFGen1 To 选择信号发生器1的信号输出目的地.有三种选择.FM 表示音频信号以调频的方式调制射频信号发生器,调制度用频偏表示,如3kHz;AM 表示音频信号以调幅的方式调制射频信号发生器,调制度用百分比表示,如30%;Audio Out 表示音频信号不调制射频信号发生器,而是输出到音频输出口AUDIO OUT,信号大小只用有效值rms表示,缺省单位为毫伏mV,可手动修改为其他单位.FM Coupling 选择后面板的外部调制输入MUDULATION INPUT 到射频信号发生器的频率调制器的偶合方式．选AC时，为交流；选DC时，为直流．Audio Out 选择音频输出的偶合方式．选AC 时，为交流偶合；选DC 时，为直流偶合．AF Anl In 为音频分析输入选择项．其作用是选择要分析的输入信号源．共有10 种信号源可供选择，分为三类．一类是解调器输出．综测仪的解调器解调被测发射机的调制信号，并送到音频分析输入端AFAnl In．又细分为三种．FM Demod调频解调；AM Demod调幅解调；SSB Demod短波单边带解调．第二类为综测仪前后面板的音频输入/输出接口．又细分为五种．Audio In 为前面板的音频输入端AUDIO IN HI ,LO；Radio Int 为后面板与别的机器相连后的，别的机器送过来的信号，我的机器没该接口；Ext Mod为后面板的外部调制输入端MODULATION INPUT；Mic Mod为前面板的话筒调制输入端MIC/ACC；Audio Out为前面板的音频输出端AUDIO OUT．第三类为综测仪的送到射频信号发生器的调制信号．又分为两种．FM Mod 频率调制；AM Mod幅度调制．Filter 1 为滤波器1, 缺省值为50Hz HPF 高通滤波器;Filter 2 为滤波器2, 缺省值为15kHz LPF 低通滤波器;De-Emphasis 用于选择是否750uS 去加重网络.Detector 选择音频检测器的检测方式.共有10 种.RMS 显示有效值;RMS*SQRT2 显示有效值乘以1.414后的乘积;Pk+ 显示正峰值;Pk- 显示负峰值;Pk+-/2 显示正负峰值的平均值;Pk+-Max 显示正负峰值的最大值;Pk+ Hold 显示正峰值并保持;Pk- Hold 显示负峰值并保持;Pk+-/2 Hd 显示正负峰值的平均值并保持;Pk+-Mx Hd 显示正负峰值的最大值并保持.FM Deviation为调制频偏．被测发射机以调频方式发射，其调制频偏在此处显示．AF Freq音频频率．被测发射机的调制音频源，其频率值在此显示．这两个显示位置也可以不用显示FM Deviation 和AF Freq，而显示其它参数．第七张图跟第四张是同一张图.第八张图跟第二张图的差别只有一项,即信号发生器频率.第二张图中,信号发生器的频率是现场设定.而第八张图中的频率,则是调用记忆频道的内容.本屏为频谱分析屏参看下图．频谱分析里面有四个菜单, 在控制项Controls 里面选择, 分别是: Main 主菜单;RF Gen 射频信号发生器;Marker 光标;Auxiliary 辅助.下图是屏幕右上角的Marker measurement 光标测量图Freq MHz 表示光标（闪烁点）所在处的频率值；LVL dBm 表示光标所在处的电平值．主菜单图如下：RF IN/Ant 该项选择射频输入口．Center Freq 为中心频率．用于设置屏幕中心线（从左到右）的频率值．Ref Level 为参考电平．本图印刷错误，是 Ref ，不是 RF．参考电平是指屏幕最顶端的那条横线（从上到下）的电平值．屏幕从上到下共八格，缺省设置为每格 10dB．本图中参考电平设置为 20dBm，可知从上到下，第二条水平线的电平为 10dBm，第三条水平线的电平为 0dBm ......Span 显示频率的跨度．跨度是指屏幕最左端到最右端的频率带宽．屏幕从左到右共 10 格，本图中，跨度设定为 0.2MHz，就是说每格的带宽为 20kHz．本图中心频率设置为 150MHz，可知最左端的频率值为 149.900MHz，最右端的频率值为 150.100MHz．RF Gen 射频信号发生器菜单如下：第二张图如下：tn_DSC03465.JPG (120.91 KB)tn_DSC03465.JPG (120.91 KB)射频信号发生器有固定信号和跟踪信号两种模式．选Fixed，表示输出固定信号模式；选Track，表示输出跟踪信号模式．在固定模式下，RF Gen Freq 为射频信号发生器的输出频率；Amplitude为射频信号发生器的输出幅度；Output Port选择输出口．RF Out表示从射频输入/输出口(RF IN/OUT) 出；Dupl表示从双工口(DUPLEX OUT) 出．在跟踪模式下，Offset Freq 为偏置频率．即，跟踪信号发生器的瞬时频率和频谱分析仪的中心频率的差值；Amplitude为射频信号发生器的输出幅度；Port/Sweep选择输出口／扫描方式．RF Out表示从射频输入/输出口(RF IN/OUT) 出；Dupl表示从双工口(DUPLEX OUT) 出．Norm为正常扫描．即从低频到高频扫描；Invert为反向扫描．即从高频到低频扫描．扫描的频率范围由跨度值(Span)决定．光标菜单图如下:本菜单的目的是,通过改变一个很小的菱形光标在频谱图中的位置,从而测量光标处的频率和幅度.Position 光标位置.缺省值为5.00 div(格)改变此项,可使光标左右移动.为 0.00 时,光标处于最左端;为10.00 时,光标处于最右端.Marker To 光标到.有两种选择.Peak 峰值. 执行此操作,光标移到最大峰值处,同时相应地更新Position 的值.Next Peak 下一个峰值. 每执行一次此操作,光标从左到右循环移到下一个峰值处,同时相应地更新Position 的值.Marker To 光标到.也有两种选择.Center Freq 中心频率. 执行此操作,把当前光标位置的频率值改为中心频率.同时,Position 的值回到5.00 div(格).Ref Level 参考电平. 执行次操作,把当前光标位置的幅度值改为参考电平.辅助菜单如下：第11屏跟第6屏是同一功能,都是双工模式.不同的是,第11屏收发频率不是现场设置,而是调用了频道存储器里的内容.还有,右上角的音频参数显示改成了信纳比(SINAD).第12屏跟第3屏是同一功能，都是音频分析。
