北师大版九年级物理 11.2学生实验 组装电路 教案

二、学生实验：组装电路知识与技能1．会判断两个灯泡是串联还是并联。

2．会连接两个灯泡的串联电路和并联电路。

3．会画串联电路和并联电路的电路图。

过程与方法尝试用探究的方法连接串联电路和并联电路。

情感、态度与价值观通过探究学习小灯泡串联、并联的特点，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际的兴趣。

教学重点通过探究发现串、并联电路的特点。

教学难点标准画出串、并联电路；动手连接串、并联电路。

教具准备每组2节干电池、3个开关、导线假设干、灯泡2个等。

新课引入教师：展示两个小灯泡，问：大家能让这两个小灯泡亮起来吗？画出电路图，并连接电路。

学生分组完成上述问题的探究。

知识点一认识串、并联电路1．引导学生根据提供的器材(电源和两只灯泡、导线假设干)设计一个使两只灯泡同时亮的电路。

明确设计的要求，小组讨论设计的思路，共同设计电路并画电路图。

2．实物投影：投影学生设计出的各种电路图。

3．引导学生观察设计出的各种电路图的共同点和不同点，总结出两只灯泡连接方式有两种情况，引出串联和并联的定义。

思考、分析、判断各个电路图是否合理，并归纳出满足要求的电路图只有两种：知识点二含开关的串、并联电路1．组织学生连接串、并联电路。

2．实验探究：教师：在你连接的电路中，想要探究什么问题？学生：(1)开关在电路中起什么作用？教师：改变开关的位置，你有什么发现？其作用还一样吗？学生：(2)各元件位置变换，有什么影响？教师：试着去掉其中一个元件，有什么影响？你有什么发现？学生小组探究，交流、质疑、再探究。

指导学生对两种电路进行区别，并得出结论。

3．结论一：(1)在串联电路中，一只开关可控制所有用电器工作，且与开关的位置无关。

(2)在并联电器中，干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。

4．结论二：(1)在串联电路中，只要一处断开，整个电路就不通了。

各用电器互相影响。

(2)在并联电路中，一个用电器不通了，其余用电器仍然工作。

第十一章简单电路第二节学生实验：组装电路一、教学背景分析“学生实验：组装电路”是在上一节认识电路基础上,学习用开关控制两只串联灯泡、两只并联灯泡的连接。

本节学生的学习有四个具体任务：一是在教师的引导下体会探究的过程,会提出问题并用实验解决问题；二是利用探究实验自己确定研究方向,并找到并联和串联的区别；三是能在实际生活中判断用电器之间的连接方式；四是在连接实物电路完成之后,还要练习画电路图。

学生先在教师指导下尝试用物理实验进行验证,并且教师要尽力保证学生完成实验,第二阶段教师放手让学生自己确立研究目标、研究方法,并进行实验,这样可以充分发挥学生的潜能,使学生在学习过程中独立发现问题、大胆尝试,并运用教科书、实验仪器、工具书等去分析问题、解决问题,培养学生的创新精神和实践能力。

在“学生实验：组装电路”一课中,教师从准备性练习开始,层层递进创设问题情境,引导学生积极主动地尝试操作、尝试阅读,积极争论思考,尝试练习,独立探索,逐步认识串、并联电路,发现两种电路的不同之处,运用对比的方法初步建立串、并联电路知识框架。

教师在引导学生进行探究活动时,应逐步分散连接并联电路实验的难点,这样既可既提高课堂教学效率,又可使学生在成功的喜悦中提高动手实验能力和学习能力。

另外,教师在教学中应尽量避免给出实验步骤,充分发挥教师是组织者、引导者,学生是学习主人的教育理念。

二、教学目标1.知道串、并联电路的连接特点,能区分串、并联电路。

2.会画串联电路和并联电路的电路图。

会连接两只灯泡的串联电路和并联电路。

通过连接小灯泡的串、并联电路,培养严肃认真的科学精神。

3.知道开关在串、并联电路中的控制作用。

4.将所学知识与日常生活联系起来,感受知识的价值和趣味。

三、教学重点和难点教学重点：从实物的连接中体会串、并联电路的特点。

教学难点：并联电路的连接和并联电路开关控制特点学习。

本节的任务是要学生在上节课认识简单电路的基础上,学习组装开关控制的串、并联电路。

《简单电路》学生实验：组装电路知识与技能1、能够连接基本电路，并画出电路图。

2、愿意与同学一起去探讨有关电路的问题。

过程与方法观察、描述和记录有关的实验现象。

情感态度与价值观激发对电探究的兴趣，体会制作的快乐，感受成功的喜悦。

教学重点：通过连接电路，知道一个连通的电路的基本组成部分。

教学难点：将连通的电路转化为电路图，根据电路图组装电路。

教学准备：开关、小灯座、小灯泡、小铁棒、塑料棒、木棒各1个，电池2节，电池盒、导线若干。

教学过程：一、激情导课1、教材上一颗用许多发光小电珠点缀的圣诞树，灯光忽闪忽闪，光彩夺目。

让学生说说圣诞树美不美？给你印象最深的是什么？2、谈话：你知道这些美丽的彩灯是怎样亮起来的呢？如果给你小电珠，你会接亮它吗？今天我们就一起来学习“简单电路”，老师相信大家通过今天的学习，一定能懂得这么多的彩灯是怎么接亮的，大家有没有信心！二、新知探究组装一个简单的电路，证明电是可以流动的。

（1）了解简单电路的构成。

提问：你知道接亮小电珠需要哪些材料？一个简单电路由电池、导线、开关、小电珠组成，我们就一起来观察这些材料。

介绍电池、开关、导线、电池盒和小电珠。

电池：是给小电珠供电的，它有正极（+）和负极（-）两端。

开关：控制电流通过，让小灯泡亮和不亮。

电池盒：电池盒,是专门用于存放电池的盒子导线：它外表有一层橡胶外皮，中间是铜芯，使用时要把外面的橡胶剥去，它靠中间的铜芯传送电池的电。

小电珠：从外表看不到它里面的构造，如果把它剖开会看到里面的灯丝连接着上、下两个接触点。

如果有电流过灯丝，小电珠就发亮了。

有了这些材料，我们就可以来做一项实践活动，请看实验要求。

（2）实践活动①出示实验要求：能根据实物图用电池、导线、开关、小灯座、灯泡组装成一个能使灯泡亮灭自如的简单电路。

②实验活动。

当分别连接小铁棒、塑料棒、木棒时，小灯炮是否会亮起？③填写实验报告。

④归纳连接方法：连接小电珠的导线两端应分别接在电池的正极（+）和负极（-）上，形成电流的通路，小电珠才会发亮。

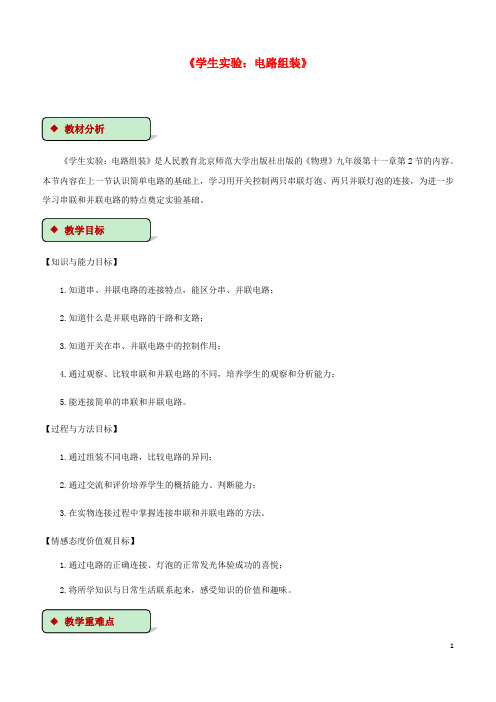

《学生实验：电路组装》《学生实验：电路组装》是人民教育北京师范大学出版社出版的《物理》九年级第十一章第2节的内容。

本节内容在上一节认识简单电路的基础上，学习用开关控制两只串联灯泡、两只并联灯泡的连接，为进一步学习串联和并联电路的特点奠定实验基础。

【知识与能力目标】1.知道串、并联电路的连接特点，能区分串、并联电路；2.知道什么是并联电路的干路和支路；3.知道开关在串、并联电路中的控制作用；4.通过观察、比较串联和并联电路的不同，培养学生的观察和分析能力；5.能连接简单的串联和并联电路。

【过程与方法目标】1.通过组装不同电路，比较电路的异同；2.通过交流和评价培养学生的概括能力、判断能力；3.在实物连接过程中掌握连接串联和并联电路的方法。

【情感态度价值观目标】1.通过电路的正确连接、灯泡的正常发光体验成功的喜悦；2.将所学知识与日常生活联系起来，感受知识的价值和趣味。

【教学重点】1.会判断两只灯泡是串联还是并联；2.会连接两只灯泡的串、并联电路【教学难点】1.串、并联电路的连接与特点；2.会画串、并联电路的电路图多媒体课件，电学示教板，电源、小灯泡、灯泡座、开关、导线若干等一、新课引入1.复习：一个最简单的电路由哪几部分组成？（电源、用电器、开关、导线。

）2.提问：简单电路中只有1只小灯泡，可生活中的电路往往不止1个用电器（比如教室里的日光灯）。

若电路中有2只小灯泡，有几种不同的连接方式？二、新课教学（一）电路连接的基本方式【学生活动】如果有两只灯泡，开关一只和导线若干，你能组装成什么样的电路呢？请设计出电路图。

【讨论与分析】师生共同讨论分析，用PPT显示出学生设计的两种典型电路【实验探究】1.设计电路；2.连接实物电路，使两灯泡同时发光；3.探究两种连接方式的电路中灯泡工作的特点；教师巡回指导，提醒学生探究电路特点并做好记录。

【现象分析】方式一 ： 取下一只灯泡，另一只灯泡也灭了，它们是互相影响的。

《学生实验：组装电路》教学目标：知识与技能1、会判断判断两个灯泡是串联还是并联。

2、会连接两个灯光的串联电路和并联电路。

3、会画串联、并联电路的电路图。

过程与方法1、掌握两个灯泡串联、并联的连接顺序和方法，做到快而准确。

2、尝试用探究的方法连接串联电路和并联电路。

3、通过按照具体要求练习连接电路，掌握解决问题的方法。

情感、态度和价值观1、通过小灯光串联、并联的特点和连接，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际的兴趣。

2、通过连接小灯泡串联、并联电路，培养学生严肃认真的科学精神。

教学重点：两个灯泡串联、并联的连接顺序和方法。

教具：4.5伏电池组，2.5伏小灯泡2个（带灯座），单刀单掷开关3个，绝缘导线8根。

教学过程：电路的基本连接方法1、串联电路。

（1）定义：把用电器逐个顺次地连接起来的电路叫串联电路。

（2）电路图：（3）电路特点：整个电路没有分叉，电路只有一条通路。

2、并联电路。

（1）定义：把用电器并列地连接起来的电路叫并联电路。

（2）电路图：（3）电路特点：电流没有分开的部分叫干路，电流分开的部分叫支路，每条支路各自与干路组成电流的通路。

3、识别电路串联、并联的方法：方法一：分析电路中元件的连接方法，逐个顺次连接的是串联，并列接在电路两点的是并联。

方法二：看电流的流向。

从电源正极开始，沿电路向前移动，如果电路不分叉，电流依次通过所有的用电器，达到电源的负极，这些用电器是串联。

如果电流在电路中某点分出几条支路，而在另一点会合，即电流有分有合，并排通过了各支路上的用电器，再回到电源负极，这些支路上用电器是并联。

方法三：假设电路中某用电器不存在，判断是否出现断路，若出现了，则此用电器必然串联在电路中。

假若电路中某一用电器不存在时，并不影响其它元件中有电流通过，则此元件必然是并联在电路中4、由电路图连接实物的方法（1）串联电路：按电路图摆好元件位置，开关S应断开。

从电源正极出发，逐个顺次连接所有元件，然后回到电源负极。

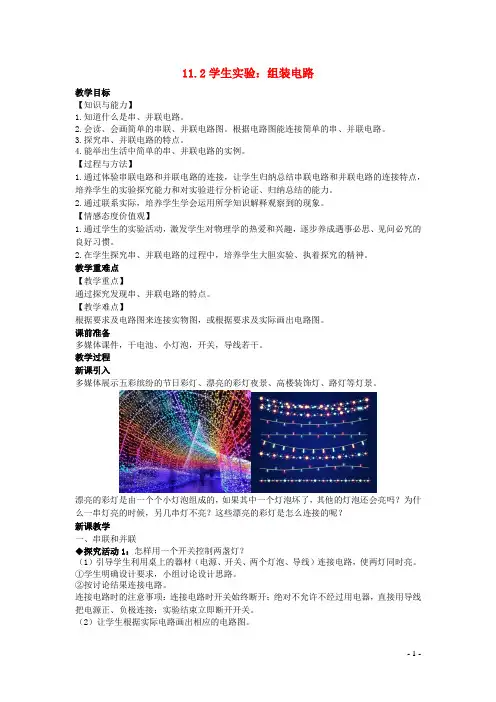

11.2学生实验：组装电路教学目标【知识与能力】1.知道什么是串、并联电路。

2.会读、会画简单的串联、并联电路图。

根据电路图能连接简单的串、并联电路。

3.探究串、并联电路的特点。

4.能举出生活中简单的串、并联电路的实例。

【过程与方法】1.通过体验串联电路和并联电路的连接，让学生归纳总结串联电路和并联电路的连接特点，培养学生的实验探究能力和对实验进行分析论证、归纳总结的能力。

2.通过联系实际，培养学生学会运用所学知识解释观察到的现象。

【情感态度价值观】1.通过学生的实验活动，激发学生对物理学的热爱和兴趣，逐步养成遇事必思、见问必究的良好习惯。

2.在学生探究串、并联电路的过程中，培养学生大胆实验、执着探究的精神。

教学重难点【教学重点】通过探究发现串、并联电路的特点。

【教学难点】根据要求及电路图来连接实物图，或根据要求及实际画出电路图。

课前准备多媒体课件，干电池、小灯泡，开关，导线若干。

教学过程新课引入多媒体展示五彩缤纷的节日彩灯、漂亮的彩灯夜景、高楼装饰灯、路灯等灯景。

漂亮的彩灯是由一个个小灯泡组成的，如果其中一个灯泡坏了，其他的灯泡还会亮吗？为什么一串灯亮的时候，另几串灯不亮？这些漂亮的彩灯是怎么连接的呢？新课教学一、串联和并联◆探究活动1：怎样用一个开关控制两盏灯？（1）引导学生利用桌上的器材（电源、开关、两个灯泡、导线）连接电路，使两灯同时亮。

①学生明确设计要求，小组讨论设计思路。

②按讨论结果连接电路。

连接电路时的注意事项：连接电路时开关始终断开；绝对不允许不经过用电器，直接用导线把电源正、负极连接；实验结束立即断开开关。

（2）让学生根据实际电路画出相应的电路图。

（3）指导学生观察两种电路图中灯泡连接方式的不同，引出串联和并联的定义，并讲解干路和支路。

总结：在电路中，使两个灯泡同时亮可以串联也可以并联。

◆探究活动2：串联电路和并联电路的特点根据连接好的串联电路和并联电路，继续探究串、并联电路的特点。
