数字图像处理 实验报告(完整版)

数字图像处理实验报告实验一数字图像处理编程基础一、实验目的1. 了解MATLAB图像处理工具箱；2. 掌握MATLAB的基本应用方法；3. 掌握MATLAB图像存储/图像数据类型/图像类型；4. 掌握图像文件的读/写/信息查询；5. 掌握图像显示--显示多幅图像、4种图像类型的显示方法；6. 编程实现图像类型间的转换。

二、实验内容1. 实现对图像文件的读/写/信息查询，图像显示--显示多幅图像、4种图像类型的显示方法、图像类型间的转换。

2. 运行图像处理程序，并保存处理结果图像。

三、源代码I=imread('cameraman.tif')imshow(I);subplot(221),title('图像1');imwrite('cameraman.tif')M=imread('pout.tif')imview(M)subplot(222),imshow(M);title('图像2');imread('pout.bmp')N=imread('eight.tif')imview(N)subplot(223),imshow(N);title('图像3');V=imread('circuit.tif')imview(V)subplot(224),imshow(V);title('图像4');N=imread('C:\Users\Administrator\Desktop\1.jpg')imshow(N);I=rgb2gary(GRB)[X.map]=gary2ind(N,2)RGB=ind2 rgb(X,map)[X.map]=gary2ind(I,2)I=ind2 gary(X,map)I=imread('C:\Users\dell\Desktop\111.jpg');subplot(231),imshow(I);title('原图');M=rgb2gray(I);subplot(232),imshow(M);[X,map]=gray2ind(M,100);subplot(233),imshow(X);RGB=ind2rgb(X,map);subplot(234),imshow(X);[X,map]=rbg2ind(I);subplot(235),imshow(X);四、实验效果实验二 图像几何变换实验一、实验目的1．学习几种常见的图像几何变换，并通过实验体会几何变换的效果；2．掌握图像平移、剪切、缩放、旋转、镜像等几何变换的算法原理及编程实现；3．掌握matlab 编程环境中基本的图像处理函数。

实验三图像编码一、实验内容:用Matlab语言、C语言或C++语言编制图像处理软件，对某幅图像进行时域和频域的编码压缩。

二、实验目的和意义:1. 掌握哈夫曼编码、香农-范诺编码、行程编码2．了解图像压缩国际标准三、实验原理与主要框架:3.1实验所用编程环境:Visual C++6.0（简称VC）3.2实验处理的对象:256色的BMP(BIT MAP )格式图像BMP(BIT MAP )位图的文件结构:(如图3.1)图3.1 位图的文件结构具体组成图:单色DIB 有2个表项16色DIB 有16个表项或更少 256色DIB 有256个表项或更少 真彩色DIB 没有调色板每个表项长度为4字节（32位） 像素按照每行每列的顺序排列每一行的字节数必须是4的整数倍biSize biWidth biHeight biPlanes biBitCount biCompression biSizeImagebiXPelsPerMeter biYPelsPerMeter biClrUsedbiClrImportantbfType=”BM ” bfSizebfReserved1 bfReserved2 bfOffBits BITMAPFILEHEADER位图文件头 （只用于BMP 文件）BITMAPINFOHEADER位图信息头Palette 调色板DIB Pixels DIB 图像数据3.3 数字图像基本概念数字图像是连续图像(,)f x y 的一种近似表示，通常用由采样点的值所组成的矩阵来表示：(0,0)(0,1)...(0,1)(1,0)(1,1)...(1,1).........(1,0)(1,1)...(1,1)f f f M f f f M f N f N f N M -⎡⎤⎢⎥-⎢⎥⎢⎥⎢⎥----⎣⎦每一个采样单元叫做一个像素(pixel )，上式(2.1)中，M 、N 分别为数字图像在横(行)、纵(列)方向上的像素总数。

数字图像处理实验报告1. 引言数字图像处理是使用计算机来处理和优化图像的一种技术。

在本实验中，我们将探索几种常见的数字图像处理方法，并使用Python编程语言和相关库来实现。

2. 实验目的本实验的主要目的是：1.了解图像的基本特性和数字图像处理的基本原理；2.熟悉Python编程语言和相关图像处理库的使用；3.实现常见的图像处理算法并进行实验验证。

3. 实验方法在本实验中，我们使用Python编程语言和以下相关库来实现图像处理算法：•OpenCV：用于图像读取、显示和保存等基本操作；•Numpy：用于图像数据的处理和算术运算；•Matplotlib：用于图像的可视化和结果展示。

以下是实验涉及到的图像处理方法和步骤：1.图像读取和显示：使用OpenCV库读取图像，使用Matplotlib库显示图像；2.图像的灰度化：将彩色图像转换为灰度图像；3.图像的二值化：将灰度图像转换为黑白二值图像；4.图像的平滑处理：使用平滑滤波器对图像进行平滑处理，如均值滤波和高斯滤波；5.图像的边缘检测：使用边缘检测算法对图像进行边缘检测，如Sobel算子和Canny算子；6.图像的直方图均衡化：对灰度图像进行直方图均衡化，增强图像的对比度。

4. 实验过程和结果4.1 图像读取和显示首先，我们使用OpenCV库读取一张图像，并使用Matplotlib库显示该图像：import cv2import matplotlib.pyplot as plt# 读取图像img = cv2.imread('image.jpg')# 显示图像plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)) plt.axis('off')plt.show()4.2 图像的灰度化接下来，我们将彩色图像转换为灰度图像：# 灰度化图像gray_img = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY) # 显示灰度图像plt.imshow(gray_img, cmap='gray')plt.axis('off')plt.show()4.3 图像的二值化然后，我们将灰度图像转换为黑白二值图像：# 二值化图像_, binary_img = cv2.threshold(gray_img, 128, 255, cv2.THRESH_BINARY)# 显示二值图像plt.imshow(binary_img, cmap='gray')plt.axis('off')plt.show()4.4 图像的平滑处理接下来，我们使用平滑滤波器对图像进行平滑处理，例如使用5x5的均值滤波器和高斯滤波器：# 均值滤波mean_img = cv2.blur(img, (5, 5))# 高斯滤波gaussian_img = cv2.GaussianBlur(img, (5, 5), 0) # 显示平滑处理后的图像plt.figure(figsize=(10, 5))plt.subplot(121)plt.imshow(cv2.cvtColor(mean_img, cv2.COLOR_BGR2R GB))plt.title('Mean Filter')plt.axis('off')plt.subplot(122)plt.imshow(cv2.cvtColor(gaussian_img, cv2.COLOR_B GR2RGB))plt.title('Gaussian Filter')plt.axis('off')plt.show()4.5 图像的边缘检测然后，我们使用边缘检测算法对图像进行边缘检测，例如使用Sobel算子和Canny算子：# 边缘检测sobel_img = cv2.Sobel(gray_img, cv2.CV_8U, 1, 1, ksize=3)canny_img = cv2.Canny(gray_img, 50, 150)# 显示边缘检测结果plt.figure(figsize=(10, 5))plt.subplot(121)plt.imshow(sobel_img, cmap='gray')plt.title('Sobel Operator')plt.axis('off')plt.subplot(122)plt.imshow(canny_img, cmap='gray')plt.title('Canny Operator')plt.axis('off')plt.show()4.6 图像的直方图均衡化最后，我们对灰度图像进行直方图均衡化，以增强图像的对比度：# 直方图均衡化equalized_img = cv2.equalizeHist(gray_img)# 显示直方图均衡化结果plt.imshow(equalized_img, cmap='gray')plt.axis('off')plt.show()5. 实验总结通过本实验，我们熟悉了数字图像处理的基本方法和步骤，并使用Python编程语言和相关库实现了图像的读取、显示、灰度化、二值化、平滑处理、边缘检测和直方图均衡化等操作。

目录实验一数字图像滤波处理 (2)实验二数字图像锐化处理 (10)实验三数字图像平滑处理 (14)实验四数字图像的直方图规定化 (16)实验五数字图像的傅立叶变换 (20)实验一 数字图像滤波处理一、 实验目的（一） 掌握数字图像滤波处理的算法原理。

（二） 熟悉数字图像滤波处理的算法原理。

二、 实验原理和方法（一）均值滤波平滑线形空间滤波的输出（响应）是包含在滤波掩模邻域内像素的简单平均值。

因此，这些滤波器也称均值滤波器，指的是低通滤波器。

它是用滤波掩模确定的邻域内像素的平均灰度值代替图像中每个像素点的值，这种处理减小了图像灰度的“尖锐”变化。

图1-1显示了两个33⨯的平滑滤波器。

第一个滤波器产生掩模下的标准像素平均值，把掩模系数代入式z w z w z w z w i i i R ∑==+++=91992211 （1.1）（w 为掩模系数，z 为与该系数对应的灰度值）即可得∑=911i z R （1.2）图1-1 两个33⨯均值滤波器掩模。

R 是由掩模定义的33⨯邻域像素灰度的平均值。

一个n m ⨯掩模应有mn 1的归一化常数。

图1-1第二种掩模更重要，也称加权平均，处于掩模中心位置的像素比其他任何像素就显得不太重要 。

由于对角项离中心比离正交方向相邻的像素更远，所以它的重要性比与中心直接相邻的四个像素低。

把中心点加强的最高，而随着距中心加强为最高，而随着距中心点距离的增加减小系数值，是为了减小平滑处理中的模糊。

所有系数的和是16，2的整数次幂，便于计算机的实现。

一幅N M ⨯的图像经过一个n m ⨯（m 和n 是奇数）的加权均值滤波器滤波的过程可由下式给出：)())(()(∑∑∑∑-=-=-=-=++=a a s bbt a a s bbt t s w t y s x f t s w y x g ,,,, (1.3)可理解为一幅完全滤波的图像是由对1,2,1,0-=M x 和1,2,1,0-=N y 执行式（1.3）得到的。

数字图像处理实验报告专业：学号：目录实验一MATLAB数字图像处理初步 (1)实验二图像的代数运算 (8)实验三图像增强—灰度变换 (16)实验四图像增强—直方图变换 (18)实验五图像增强—空域滤波 (22)实验六图像的傅立叶变换 (27)实验七图像增强—频域滤波 (32)实验八彩色图像处理 (40)实验九图像分割 (54)实验一 MATLAB数字图像处理初步一、实验目的与要求1．熟悉及掌握在MATLAB中能够处理哪些格式图像。

2．熟练掌握在MATLAB中如何读取图像。

3．掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。

4．掌握如何在MATLAB中按照指定要求存储一幅图像的方法。

5．图像间如何转化。

二、实验原理及知识点1、数字图像的表示和类别图1 图像的采样和量化根据图像数据矩阵解释方法的不同，MATLAB把其处理为4类：亮度图像(Intensity images)二值图像(Binary images)索引图像(Indexed images)RGB图像(RGB images)(1) 亮度图像(2) 二值图像(3) 索引图像(4) RGB图像三、实验内容及步骤1．利用imread( )函数读取一幅图像，假设其名为flower.tif，存入一个数组中；>> i=imread('flower.tif');2．利用whos 命令提取该读入图像flower.tif的基本信息；>>whos iName Size Bytes Class Attributesi 1x1 1 uint83．利用imshow()函数来显示这幅图像；>> imshow(i)4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；>> imfinfo ('flower.tif')ans =Filename:'C:\Program Files\MATLAB\R2011a\bin\flower.tif'FileModDate: '1-Apr-2013 08:32:36'FileSize: 286256Format: 'tif'FormatVersion: []Width: 517Height: 350BitDepth: 24ColorType: 'truecolor' FormatSignature: [73 73 42 0] ByteOrder: 'little-endian' NewSubFileType: 0 BitsPerSample: [8 8 8] Compression: 'PackBits' PhotometricInterpretation: 'RGB' StripOffsets: [70x1 double] SamplesPerPixel: 3 RowsPerStrip: 5 StripByteCounts: [70x1 double] XResolution: 96 YResolution: 96 ResolutionUnit: 'Inch' Colormap: [] PlanarConfiguration: 'Chunky' TileWidth: []TileLength: []TileOffsets: [] TileByteCounts: [] Orientation: 1FillOrder: 1 GrayResponseUnit: 0.0100 MaxSampleV alue: [255 255 255] MinSampleValue: [0 0 0] Thresholding: 1Offset: 285464ImageDescription: 'MATLAB Handle Graphics'5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为flower.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。

数字图像处理实验报告数字图像处理实验报告（一）实验目的1.理解数字图像处理的基本概念与原理。

2.掌握数字图像处理的基本方法。

3.掌握常用数字滤波器的性质和使用方法。

4.熟练应用数字图像处理软件进行图像处理。

实验器材计算机、MATLAB软件实验内容1.图像的读写与显示首先，我们需要在MATLAB中读入一幅图像，并进行显示。

% 导入图像文件I = imread('myimage.jpg');% 显示图像imshow(I);2.图像的分辨率与色彩空间转换数字图像处理中的一个重要概念是图像的分辨率，通常用像素数量表示。

图像的分辨率越高，代表着图像包含更多的像素，从而更具细节和清晰度。

在数字图像处理中，常常需要将一幅图像从一种色彩空间转换为另一种色彩空间。

RGB色彩空间是最常见的图像色彩空间之一，并且常常作为其他色彩空间的基础。

% 转换图像色彩空间J = rgb2gray(I);% 显示转换后的图像imshow(J);3.图像的增强与滤波图像的增强通常指的是对图像的对比度、亮度和清晰度等方面进行调整，以改善图像的质量和可读性。

数字图像处理中的滤波是一种常用的图像增强方法。

滤波器是一个能够对图像进行局部操作的矩阵，它能够提取或抑制特定的图像特征。

% 对图像进行平滑滤波K = imgaussfilt(J, 1);% 显示滤波后的图像imshow(K);4.数字图像处理在实际应用中的例子数字图像处理在很多实际应用中被广泛应用。

这些应用包括医疗成像、计算机视觉、人脸识别、安防监控等。

下面是数字图像处理在人脸识别应用中的一个简单例子。

% 导入图像文件I = imread('face.jpg');% 进行人脸检测faceDetector = vision.CascadeObjectDetector;bbox = step(faceDetector, I);% 在图像上标记人脸位置IFaces = insertObjectAnnotation(I, 'rectangle', bbox, 'Face');imshow(IFaces);实验结论通过本次实验，我已经能够理解数字图像处理的基本概念与原理，掌握数字图像处理的基本方法，熟练应用数字图像处理软件进行图像处理。

实验报告实验名称：图像处理姓名：刘强班级：电信1102学号：1404110128实验一图像变换实验——图像点运算、几何变换及正交变换一、实验条件PC机数字图像处理实验教学软件大量样图二、实验目的1、学习使用“数字图像处理实验教学软件系统”，能够进行图像处理方面的简单操作；2、熟悉图像点运算、几何变换及正交变换的基本原理，了解编程实现的具体步骤；3、观察图像的灰度直方图，明确直方图的作用和意义；4、观察图像点运算和几何变换的结果，比较不同参数条件下的变换效果；5、观察图像正交变换的结果，明确图像的空间频率分布情况。

三、实验原理1、图像灰度直方图、点运算和几何变换的基本原理及编程实现步骤图像灰度直方图是数字图像处理中一个最简单、最有用的工具，它描述了一幅图像的灰度分布情况，为图像的相关处理操作提供了基本信息。

图像点运算是一种简单而重要的处理技术，它能让用户改变图像数据占据的灰度范围。

点运算可以看作是“从象素到象素”的复制操作，而这种复制操作是通过灰度变换函数实现的。

如果输入图像为A(x,y)，输出图像为B(x,y)，则点运算可以表示为：B(x,y)＝f[A(x,y)]其中f(x)被称为灰度变换（Gray Scale Transformation，GST）函数，它描述了输入灰度值和输出灰度值之间的转换关系。

一旦灰度变换函数确定，该点运算就完全确定下来了。

另外，点运算处理将改变图像的灰度直方图分布。

点运算又被称为对比度增强、对比度拉伸或灰度变换。

点运算一般包括灰度的线性变换、阈值变换、窗口变换、灰度拉伸和均衡等。

图像几何变换是图像的一种基本变换，通常包括图像镜像变换、图像转置、图像平移、图像缩放和图像旋转等，其理论基础主要是一些矩阵运算，详细原理可以参考有关书籍。

实验系统提供了图像灰度直方图、点运算和几何变换相关内容的文字说明，用户在操作过程中可以参考。

下面以图像点运算中的阈值变换为例给出编程实现的程序流程图，如下：2、图像正交变换的基本原理及编程实现步骤数字图像的处理方法主要有空域法和频域法，点运算和几何变换属于空域法。

数字图像处理实验报告光信13-2班2013210191韩照夏数字图像处理实验报告实验一数字图像空间域平滑一、实验目的掌握图像空间域平滑的原理和程序设计；观察对图像进行平滑增强的效果。

二、实验设备计算机，Matlab程序平台。

三、实验原理图像平滑处理的目的是改善图像质量和抽出对象特征。

任何一幅未经处理的原始图像，都存在着一定程度的噪声干扰。

噪声恶化了图像质量，使图像模糊，甚至淹没特征，给分析带来困难。

消除图像噪声的工作称为图像平滑或滤波。

针对不同噪声源（如光栅扫描、底片颗粒、机械元件、信道传输等）引起的不同种类噪声（如加性噪声、乘性噪声、量化噪声等），平滑方法也不同。

平滑可以在空间域进行，也可以在频率域进行。

1.局部平均法局部平滑法是一种直接在空间域上进行平滑处理的技术。

假设图像由许多灰度恒定的小块组成，相邻象素间存在很高的空间相关性，而噪声则是统计独立的。

因此，可用邻域内各象素的灰度平均值代替该象素原来的灰度值，实现图像的平滑。

对图像采用3×3的邻域平均法，其作用相当于用以下模板与图像进行卷积运算。

2. 超限象素平滑法 对邻域平均法稍加改进，可导出超限象素平滑法。

其原理是将f(x,y)和邻域平均g(x,y)差的绝对值与选定的阈值进行比较，根据比较结果决定点（x,y ）的最后灰度g ´(x,y)。

其表达式为3. 二维中值滤波中值滤波就是用一个奇数点的移动窗口， 将窗口中心点的值用窗口内各点的中值代替。

二维中值滤波可由下式表示常用的窗口有：四、实验步骤1.实验准备：打开计算机，进入Matlab 程序界面。

2.输入图像空间域平滑处理程序，程序如下：⎩⎨⎧>-= ),(),(),( ),,(),('其他，当y x f T y x g y x f y x g y x g )},({),(y x f Med y x g A=程序1.1 图像平滑处理clear;clc;I=imread('lena.jpg');subplot(3,2,1);imshow(I);title('原图像');I1=imnoise(I,'salt & pepper',0.02);subplot(3,2,2);imshow(I1);title('对I加椒盐噪声的图像');h2=fspecial('average',[3 3]);I2=imfilter(I1,h2,'replicate');subplot(3,2,3);imshow(I2);title('3×3邻域平滑');h3=fspecial('average',[5 5]);I3=imfilter(I1,h3,'replicate');subplot(3,2,4);imshow(I3);title('5×5邻域平滑');I4=I1;I4((abs(I1-I2))>64)=I2((abs(I1-I2))>64);subplot(3,2,5);imshow(I4);title('3×3超限象素平滑(T=64)'); I5=I1;I5((abs(I1-I3))>48)=I3((abs(I1-I3))>48);subplot(3,2,6);imshow(I5);title('5×5超限象素平滑(T=48)');程序1.2 图像平均平滑与中值滤波clear;clc;I=imread('lena.jpg');subplot(3,3,1);imshow(I);title('原图像');I1=imnoise(I,'gaussian',0.02);subplot(3,3,2);imshow(I1);title('高斯噪声');I2=imnoise(I,'salt & pepper',0.02);subplot(3,3,3);imshow(I1);title('椒盐噪声');h1=fspecial('average',[3 3]);I3=imfilter(I1,h1,'replicate');subplot(3,3,4);imshow(I3);title('对I1 3×3邻域平滑');h2=fspecial('average',[3 3]);I4=imfilter(I2,h2,'replicate');subplot(3,3,5);imshow(I4);title('对I2 3×3邻域平滑');I5=medfilt2(I1,[5 5]);subplot(3,3,6);imshow(I5);title('对I1 5×5中值滤波');I6=medfilt2(I2,[5 5]);subplot(3,3,7);imshow(I6);title('对I2 5×5中值滤波');3.运行图像处理程序，并保存处理结果图像。

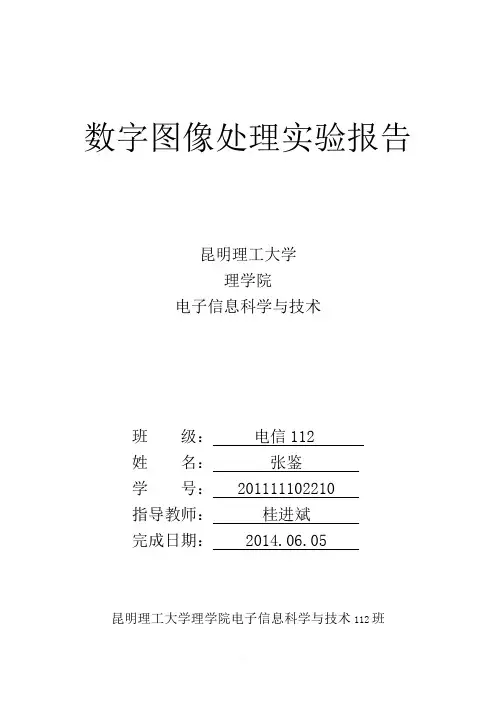

数字图像处理实验报告昆明理工大学理学院电子信息科学与技术班级：电信112姓名：张鉴学号： 201111102210指导教师：桂进斌完成日期： 2014.06.05 昆明理工大学理学院电子信息科学与技术112班目录实验一 VC 6.0下BMP位图的读取与显示 (3)实验二图像基本运算—点运算 (13)实验三图像基本运算—代数、逻辑运算 (20)实验四图像基本运算—几何运算 (29)实验五直方图的绘制及其均衡 (35)实验六图像的平滑与锐化 (41)实验七伪彩色及彩色图像处理 (49)实验八图像傅里叶变换及低通滤波和高通滤波 (54)实验一 VC 6.0下bmp位图的读取与显示一、实验目的1. 掌握windows BMP格式位图文件的基本格式；2. 会使用VC++读取图像数据并显示。

二、实验原理1.设备无关位图（DIB）设备无关位图（DIB）是一种与设备无关的位图，自带颜色信息，因此有利于在各种设备间传输。

2.BMP中DIB的结构文件头：BITMAPFILEHEADERtypedef struct tagBITMAPFILEHEADER // bmfh{ WORD bfType ; // signature word "BM" or 0x4D42 DWORD bfSize ; // entire size of fileWORD bfReserved1 ; // must be zeroWORD bfReserved2 ; // must be zeroDWORD bfOffsetBits ; // offset in file of DIB pixel bits} BITMAPFILEHEADER, * PBITMAPFILEHEADER ;位图信息头：BITMAPINFOHEADERtypedef struct tagBITMAPINFOHEADER // bmih{ DWORD biSize ; // size of the structure = 40LONG biWidth ; // width of the image in pixelsLONG biHeight ; // height of the image in pixelsWORD biPlanes ; // = 1WORD biBitCount ; // bits per pixel (1, 4, 8, 16, 24, or 32)DWORD biCompression ; // compression codeDWORD biSizeImage ; // number of bytes in imageLONG biXPelsPerMeter ; // horizontal resolutionLONG biYPelsPerMeter ; // vertical resolutionDWORD biClrUsed ; // number of colors usedDWORD biClrImportant ; // number of important colors} BITMAPINFOHEADER, * PBITMAPINFOHEADER ;调色板（可能没有）：typedef struct tagRGBQUAD // rgb{BYTE rgbBlue ; // blue levelBYTE rgbGreen ; // green levelBYTE rgbRed ; // red levelBYTE rgbReserved ; // = 0} RGBQUAD ;实际位图数据：typedef struct tagBITMAPINFO // bmi { BITMAPINFOHEADER bmiHeader ; // info-header structure RGBQUAD bmiColors[1] ; // color table array} BITMAPINFO, * PBITMAPINFO ;3.DIB访问函数：SetDIBitsToDevice：SetDIBitsToDevice函数显示没有延伸和缩小的DIB。

1.灰度变换与空间滤波一种成熟的医学技术被用于检测电子显微镜生成的某类图像。

为简化检测任务，技术决定采用数字图像处理技术。

发现了如下问题：（1）明亮且孤立的点是不感兴趣的点；（2）清晰度不够，特别是边缘区域不明显；（3）一些图像的对比度不够；（4）技术人员发现某些关键的信息只在灰度值为I1-I2的范围，因此，技术人员想保留I1-I2区间范围的图像，将其余灰度值显示为黑色。

（5）将处理后的I1-I2范围内的图像，线性扩展到0-255灰度，以适应于液晶显示器的显示。

请结合本章的数字图像处理处理，帮助技术人员解决这些问题。

1.1问题分析及多种方法提出（1）明亮且孤立的点是不够感兴趣的点对于明亮且孤立的点，其应为脉冲且灰度值为255(uint8)噪声，即盐噪声，为此，首先对下载的细胞图像增加盐噪声，再选择不同滤波方式进行滤除。

均值滤波：均值滤波是典型的线性滤波算法，它是指在图像上对目标像素给一个模板，该模板包括了其周围的临近像素（以目标像素为中心的周围8个像素，构成一个滤波模板，即去掉目标像素本身），再用模板中的全体像素的平均值来代替原来像素值。

优点：速度快，实现简单；缺点：均值滤波本身存在着固有的缺陷，即它不能很好地保护图像细节，在图像去噪的同时也破坏了图像的细节部分，从而使图像变得模糊，不能很好地去除噪声点。

其公式如下：使用矩阵表示该滤波器则为：中值滤波：滤除盐噪声首选的方法应为中值滤波，中值滤波法是一种非线性平滑技术，它将每一像素点的灰度值设置为该点某邻域窗口内的所有像素点灰度值的中值。

其过程为：a 、存储像素1，像素2.....像素9的值；b 、对像素值进行排序操作；c 、像素5的值即为数组排序后的中值。

优点：由于中值滤波本身为一种利用统计排序方法进行的非线性滤波方法，故可以滤除在排列矩阵两边分布的脉冲噪声，并较好的保留图像的细节信息。

缺点：当噪声密度较大时，使用中值滤波后，仍然会有较多的噪声点出现。

数字图像处理实验报告图像处理数字图像处理实验报告实验报告书实验类别数字图像处理学院信息工程学院专业通信工程班级通信1005班姓名叶伟超指导教师聂明新2013 年 6 月 3 日篇二：数字图像处理实验报告数字图像处理实验报告课程：班级：学号：姓名：指导老师：日期：实验一内容一MATLAB数字图像处理初步一、实验目的与要求1．熟悉及掌握在MATLAB中能够处理哪些格式图像。

2．熟练掌握在MATLAB中如何读取图像。

3．掌握如何利用MATLAB来获取图像的大小、颜色、高度、宽度等等相关信息。

4．掌握如何在MATLAB中按照指定要求存储一幅图像的方法。

5．图像间如何转化。

二、实验内容及步骤1．利用imread( )函数读取一幅图像，假设其名为flower.tif，存入一个数组中；解：读取图像，存入数组I中：I = imread('flower.tif');2．利用whos 命令提取该读入图像flower.tif的基本信息；解：查询数组I的信息：3．利用imshow()函数来显示这幅图像；解：因为imshow()方法不能直接显示tif图像矩阵，因此要先转换成RGB模式，再调用imshow()显示。

代码如下：I1 = I(:,:,1);I2 = I(:,:,2);I3 = I(:,:,3);RGB = cat(3,I1,I2,I3);imshow(RGB);显示的图像为：4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；解：代码如下：imfinfo('flower.tif')结果截图：5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为flower.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。

解：代码：imwrite(RGB,'flower.jpg','quality',80);结果截图：6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp 图像，设为flower.bmp。

数字图像处理实验报告引言数字图像处理是一门研究如何对图像进行数字化处理的学科，它的应用广泛，涵盖了图像的获取、增强、压缩、分割等多个方面。

本次实验旨在探索数字图像处理的基本原理和常用技术，并通过实践操作加深对数字图像处理的理解。

实验目的1.学习掌握数字图像处理的基本原理；2.熟悉常用的数字图像处理工具和方法；3.实践应用数字图像处理技术解决实际问题。

实验环境在本次实验中，我们使用了以下环境和工具：- 操作系统：Windows 10 - 编程语言：Python - 图像处理库：OpenCV实验步骤步骤一：图像获取与显示首先，我们需要获取一张待处理的图像，并对其进行显示。

在Python中，我们可以使用OpenCV库来实现图像的读取和显示。

以下是示例代码：import cv2# 读取图像image = cv2.imread('image.jpg')# 显示图像cv2.imshow('Image', image)cv2.waitKey(0)cv2.destroyAllWindows()步骤二：图像增强图像增强是数字图像处理中常用的技术之一，旨在改善图像的质量和可视化效果。

常见的图像增强技术包括灰度转换、直方图均衡化、滤波器等。

以下是示例代码：import cv2# 读取图像image = cv2.imread('image.jpg')# 灰度转换gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GR AY)# 直方图均衡化equalized_image = cv2.equalizeHist(gray_image)# 高斯滤波器blurred_image = cv2.GaussianBlur(equalized_image, (5, 5), 0)# 边缘增强enhanced_image = cv2.Canny(blurred_image, 100, 20 0)# 显示图像cv2.imshow('Enhanced Image', enhanced_image)cv2.waitKey(0)cv2.destroyAllWindows()步骤三：图像压缩图像压缩是数字图像处理中的重要话题，旨在减少图像的存储空间和传输带宽。

数字图象处理实验报告主要是图象的几何变换的编程实现,详细包括图象的读取、改写,图象平移,图象的镜像,图象的转置,比例缩放,旋转变换等.详细要求如下:1.编程实现图象平移，要求平移后的图象大小不变;2.编程实现图象的镜像;3.编程实现图象的转置;4.编程实现图象的比例缩放，要求分别用双线性插值和最近邻插值两种方法来实现，并比较两种方法的缩放效果;5.编程实现以任意角度对图象发展旋转变换，要求分别用双线性插值和最近邻插值两种方法来实现，并比较两种方法的旋转效果.本实验的目的是使学生熟悉并掌握图象处理编程环境,掌握图象平移、镜像、转置和旋转等几何变换的方法，并能通过程序设计实现图象文件的读、写操作，及图象平移、镜像、转置和旋转等几何变换的程序实现.3.1 实验所用编程环境:Visual C++(简称VC)是微软公司提供的基于C/C++的应用程序集成开辟工具.VC拥有丰富的功能和大量的扩展库，使用它能有效的创立高性能的Windows应用程序和Web应用程序.VC除了提供高效的C/C++编译器外，还提供了大量的可重用类和组件，包括著名的微软根抵类库(MFC)和活动模板类库(ATL)，因此它是软件开辟人员不可多得的开辟工具.VC丰富的功能和大量的扩展库，类的重用特性以及它对函数库、DLL库的支持能使程序更好的模块化，并且通过向导程序大大简化了库资源的使用和应用程序的开辟，正由于VC具有明显的优势，于是我选择了它来作为数字图象几何变换的开辟工具.在本程序的开辟过程中，VC的核心知识、消息映射机制、对话框控件编程等都得到了生动的表达和灵便的应用.3.2 实验处理的对象:256色的BMP(BIT MAP )格式图象BMP(BIT MAP )位图的文件构造:详细组成图: BITMAPFILEHEADER位图文件头(只用于BMP文件) bfType=”BM” bfSize bfReserved1bfReserved2bfOffBitsbiSizebiWidthbiHeightbiPlanesbiBitCountbiCompressionbiSizeImagebiXPelsPerMeterbiYPelsPerMeterbiClrUsedbiClrImportant单色DIB有2个表项16色DIB有16个表项或者更少256色DIB有256个表项或者更少真彩色DIB没有调色板每一个表项长度为4字节(32位)像素按照每行每列的顺序罗列每一行的字节数必须是4的整数倍BITMAPINFOHEADER 位图信息头 Palette 调色板 DIBPixels DIB图象数据1. BMP文件组成BMP文件由文件头、位图信息头、颜色信息和图形数据四部份组成.2. BMP文件头BMP文件头数据构造含有BMP文件的类型(必须为BMP)、文件大小(以字节为单位)、位图文件保存字(必须为0)和位图起始位置(以相对于位图文件头的偏移量表示)等信息.3. 位图信息头BMP位图信息头数据用于说明位图的尺寸(宽度,高度等都是以像素为单位,大小以字节为单位, 水平和垂直分辨率以每米像素数为单位) ,目标设备的级别，每一个像素所需的位数, 位图压缩类型(必须是 0)等信息.4. 颜色表颜色表用于说明位图中的颜色，它有假设干个表项，每一个表项是一个RGBQUAD类型的构造，定义一种颜色.详细包含蓝色、红色、绿色的亮度(值范围为0-255)位图信息头和颜色表组成位图信息5. 位图数据位图数据记录了位图的每一个像素值，记录顺序是在扫描行内是从左到右,扫描行之间是从下到上.Windows一个扫描行所占的字节数必须是 4的倍数(即以long为单位),缺乏的以0填充.3.3 BMP(BIT MAP )位图的显示:①普通显示方法:1. 申请内存空间用于存放位图文件2. 位图文件读入所申请内存空间中3. 在函数中用创立显示用位图, 用函数创立兼容DC,用函数选择显示删除位图但以上方法的缺点是: 1)显示速度慢; 2) 内存占用大; 3) 位图在缩小显示时图形失真大,(可通过安装字体平滑软件来解决); 4) 在低颜色位数的设备上(如256显示模式)显示高颜色位数的图形(如真彩色)图形失真严重.②BMP位图缩放显示 :用视频函数来显示位图，内存占用少，速度快，而且还可以对图形发展淡化(Dithering )处理.淡化处理是一种图形算法，可以用来在一个支持比图象所用颜色要少的设备上显示彩色图象.BMP位图显示方法如下:1. 翻开视频函数，普通放在在构造函数中2. 申请内存空间用于存放位图文件3. 位图文件读入所申请内存空间中4. 在 函数中 显示位图5. 关闭视频函数 ,普通放在在析构函数中以上方法的优点是: 1)显示速度快; 2) 内存占用少; 3) 缩放显示时图形失真小,4) 在低颜色位数的设备上显示高颜色位数的图形图形时失真小; 5) 通过直接处理位图数据，可以制作简单动画.3.4 程序中用到的访问函数Windows支持一些重要的DIB访问函数，但是这些函数都还没有被封装到MFC中，这些函数主要有：1. SetDIBitsToDevice函数：该函数可以直接在显示器或者打印机上显示DIB. 在显示时不发展缩放处理.2. StretchDIBits函数：该函数可以缩放显示DIB于显示器和打印机上.3. GetDIBits函数：还函数利用申请到的内存，由GDI位图来构造DIB.通过该函数，可以对DIB的格式发展控制，可以指定每一个像素颜色的位数，而且可以指定是否发展压缩.4. CreateDIBitmap函数：利用该函数可以从DIB出发来创立GDI位图.5. CreateDIBSection函数：该函数能创立一种特殊的DIB，称为DIB项，然后返回一个GDI位图句柄.6. LoadImage函数：该函数可以直接从磁盘文件中读入一个位图，并返回一个DIB句柄.7. DrawDibDraw函数：Windows提供了窗口视频(VFW)组件，Visual C++支持该组件.VFW中的DrawDibDraw函数是一个可以替代StretchDIBits的函数.它的最主要的优点是可以使用颤动颜色，并且提高显示DIB的速度，缺点是必须将VFW代码连接到进程中.3.5 图象的几何变换图象的几何变换，通常包括图象的平移、图象的镜像变换、图像的转置、图象的缩放和图象的旋转等.实验目的：本实验内容旨在让学生通过用VC等高级语言编写数字图象处理的一些根本算法程序，来稳固和掌握图象处理技术的根本技能，提高实际动手能力，并通过实际编程了解图象处理软件的实现的根本原理。

数字图像处理实验一 MATLAB数字图像处理初步一、显示图像1．利用imread( )函数读取一幅图像，假设其名为lily.tif，存入一个数组中；2．利用whos 命令提取该读入图像flower.tif的基本信息；3．利用imshow()函数来显示这幅图像；实验结果如下图：源代码：>>I=imread('lily.tif')>> whos I>> imshow(I)二、压缩图像4．利用imfinfo函数来获取图像文件的压缩，颜色等等其他的详细信息；5．利用imwrite()函数来压缩这幅图象，将其保存为一幅压缩了像素的jpg文件,设为lily.jpg；语法：imwrite(原图像，新图像，‘quality’,q), q取0-100。

6．同样利用imwrite()函数将最初读入的tif图象另存为一幅bmp图像，设为flily.bmp。

7．用imread()读入图像Sunset.jpg和Winter.jpg；8．用imfinfo()获取图像Sunset.jpg和Winter.jpg的大小；9．用figure,imshow()分别将Sunset.jpg和Winter.jpg显示出来，观察两幅图像的质量。

其中9的实验结果如下图：源代码：4~6(接上面两个) >>I=imread('lily.tif')>> imfinfo 'lily.tif'；>> imwrite(I,'lily.jpg','quality',20);>> imwrite(I,'lily.bmp');7~9 >>I=imread('Sunset.jpg');>>J=imread('Winter.jpg')>>imfinfo 'Sunset.jpg'>> imfinfo 'Winter.jpg'>>figure(1),imshow('Sunset.jpg')>>figure(2),imshow('Winter.jpg')三、二值化图像10．用im2bw将一幅灰度图像转化为二值图像，并且用imshow显示出来观察图像的特征。

数字图像处理实验报告数字图像处理实验报告实验⼀数字图像基本操作及灰度调整⼀、实验⽬的1)掌握读、写图像的基本⽅法。

2)掌握MATLAB语⾔中图像数据与信息的读取⽅法。

3)理解图像灰度变换处理在图像增强的作⽤。

4)掌握绘制灰度直⽅图的⽅法，理解灰度直⽅图的灰度变换及均衡化的⽅法。

⼆、实验内容与要求1.熟悉MATLAB语⾔中对图像数据读取，显⽰等基本函数特别需要熟悉下列命令：熟悉imread()函数、imwrite()函数、size()函数、Subplot（）函数、Figure（）函数。

1)将MATLAB⽬录下work⽂件夹中的forest.tif图像⽂件读出.⽤到imread，imfinfo等⽂件，观察⼀下图像数据，了解⼀下数字图像在MATLAB中的处理就是处理⼀个矩阵。

将这个图像显⽰出来（⽤imshow）。

尝试修改map颜⾊矩阵的值，再将图像显⽰出来，观察图像颜⾊的变化。

2)将MATLAB⽬录下work⽂件夹中的b747.jpg图像⽂件读出，⽤rgb2gray()将其转化为灰度图像，记为变量B。

2.图像灰度变换处理在图像增强的作⽤读⼊不同情况的图像，请⾃⼰编程和调⽤Matlab函数⽤常⽤灰度变换函数对输⼊图像进⾏灰度变换，⽐较相应的处理效果。

3.绘制图像灰度直⽅图的⽅法，对图像进⾏均衡化处理请⾃⼰编程和调⽤Matlab函数完成如下实验。

1)显⽰B的图像及灰度直⽅图，可以发现其灰度值集中在⼀段区域，⽤imadjust函数将它的灰度值调整到[0，1]之间，并观察调整后的图像与原图像的差别，调整后的灰度直⽅图与原灰度直⽅图的区别。

2) 对B 进⾏直⽅图均衡化处理，试⽐较与源图的异同。

3) 对B 进⾏如图所⽰的分段线形变换处理，试⽐较与直⽅图均衡化处理的异同。

图1.1 分段线性变换函数三、实验原理与算法分析1. 灰度变换灰度变换是图像增强的⼀种重要⼿段，它常⽤于改变图象的灰度范围及分布，是图象数字化及图象显⽰的重要⼯具。

数字图像处理实验报告数字图像处理实验报告一、引言数字图像处理是计算机科学与工程领域中的一个重要研究方向。

通过使用数字化技术，对图像进行采集、传输、存储和处理，可以实现对图像的增强、恢复、分析和识别等功能。

本实验旨在通过对数字图像处理算法的实践应用，探索图像处理的原理和方法。

二、实验目的本实验的主要目的是掌握数字图像处理的基本概念和算法，并通过实际操作加深对图像处理原理的理解。

具体目标包括：1. 学习使用图像处理软件，如Photoshop或Matlab等。

2. 掌握图像增强的方法，如直方图均衡化、滤波和锐化等。

3. 理解图像压缩和编码的原理，如JPEG和PNG等格式。

4. 了解图像分割和边缘检测的基本算法，如阈值分割和Canny边缘检测等。

三、实验过程1. 图像增强图像增强是指通过一系列算法和技术，改善图像的质量和视觉效果。

在实验中，我们可以使用直方图均衡化算法来增强图像的对比度和亮度。

该算法通过将图像的像素值映射到一个更大的范围内，使得图像的亮度分布更加均匀。

2. 图像滤波图像滤波是指通过一系列滤波器对图像进行处理，以实现去噪、平滑和锐化等效果。

在实验中，我们可以使用平滑滤波器（如均值滤波器和高斯滤波器）来去除图像中的噪声。

同时，我们还可以使用锐化滤波器（如拉普拉斯滤波器和Sobel滤波器）来增强图像的边缘和细节。

3. 图像压缩和编码图像压缩是指通过减少图像的数据量来减小图像文件的大小，从而实现存储和传输的效率提升。

在实验中，我们可以使用JPEG和PNG等压缩算法来对图像进行压缩和编码。

JPEG算法通过对图像的频域进行离散余弦变换和量化，实现对图像的有损压缩。

而PNG算法则采用无损压缩的方式，通过对图像的差值编码和哈夫曼编码，实现对图像的高效压缩。

4. 图像分割和边缘检测图像分割是指将图像分成若干个区域，以实现对图像的目标提取和图像分析的目的。

而边缘检测是指通过检测图像中的边缘和轮廓，实现对图像的形状分析和目标识别。

《数字图像处理》实验报告数字图像处理是计算机科学与技术领域中的一个重要分支，它涉及到对图像进行获取、处理、分析和显示等一系列操作。

在本次实验中，我们将学习和探索数字图像处理的基本概念和技术，并通过实验来加深对这些概念和技术的理解。

首先，我们需要了解数字图像的基本概念。

数字图像是由像素组成的二维矩阵，每个像素代表图像中的一个点，像素的灰度值或颜色值决定了该点的亮度或颜色。

在实验中，我们将使用灰度图像进行处理，其中每个像素的灰度值表示了该点的亮度。

在数字图像处理中，最基本的操作之一是图像的获取和显示。

我们可以通过摄像头或者从文件中读取图像数据，然后将其显示在计算机屏幕上。

通过这种方式，我们可以对图像进行观察和分析，为后续的处理操作做好准备。

接下来，我们将学习一些常见的图像处理操作。

其中之一是图像的灰度化处理。

通过将彩色图像转换为灰度图像，我们可以减少图像数据的维度，简化后续处理的复杂度。

灰度化处理的方法有多种，例如将彩色图像的RGB三个通道的像素值取平均值，或者使用加权平均值的方法来计算灰度值。

另一个常见的图像处理操作是图像的平滑处理。

图像平滑可以减少图像中的噪声，并使得图像更加清晰。

常用的图像平滑方法包括均值滤波和高斯滤波。

均值滤波通过计算像素周围邻域像素的平均值来平滑图像，而高斯滤波则使用一个高斯核函数来加权平均邻域像素的值。

除了平滑处理，图像的锐化处理也是数字图像处理中的一个重要操作。

图像的锐化可以增强图像的边缘和细节，使得图像更加清晰和鲜明。

常用的图像锐化方法包括拉普拉斯算子和Sobel算子。

这些算子通过计算像素周围邻域像素的差异来检测边缘，并增强边缘的灰度值。

此外，我们还将学习一些图像的变换操作。

其中之一是图像的缩放和旋转。

通过缩放操作，我们可以改变图像的尺寸，使其适应不同的显示设备或应用场景。

而旋转操作可以将图像按照一定的角度进行旋转，以达到某种特定的效果。

最后，我们将学习一些图像的特征提取和分析方法。

目录实验一：数字图像的基本处理操作 (2)1。

1：实验目的 (2)1。

2：实验任务和要求 (2)1.3：实验步骤和结果 (2)1。

4：结果分析 (6)实验二：图像的灰度变换和直方图变换 (7)2.1：实验目的 (7)2.2：实验任务和要求 (7)2。

3：实验步骤和结果 (7)2。

4：结果分析 (11)实验三：图像的平滑处理 (12)3.1：实验目的 (12)3。

2：实验任务和要求 (12)3。

3：实验步骤和结果 (12)3。

4：结果分析 (16)实验四：图像的锐化处理 (17)4.1：实验目的 (17)4.2：实验任务和要求 (17)4。

3：实验步骤和结果 (17)4.4：结果分析 (19)实验一：数字图像的基本处理操作1.1：实验目的1、熟悉并掌握MATLAB、PHOTOSHOP等工具的使用；2、实现图像的读取、显示、代数运算和简单变换。

3、熟悉及掌握图像的傅里叶变换原理及性质,实现图像的傅里叶变换。

1。

2：实验任务和要求1.读入一幅RGB图像，变换为灰度图像和二值图像,并在同一个窗口内分成三个子窗口来分别显示RGB图像和灰度图像，注上文字标题。

2.对两幅不同图像执行加、减、乘、除操作，在同一个窗口内分成五个子窗口来分别显示，注上文字标题.3.对一幅图像进行平移，显示原始图像与处理后图像，分别对其进行傅里叶变换,显示变换后结果,分析原图的傅里叶谱与平移后傅里叶频谱的对应关系。

4.对一幅图像进行旋转，显示原始图像与处理后图像,分别对其进行傅里叶变换,显示变换后结果,分析原图的傅里叶谱与旋转后傅里叶频谱的对应关系。

1.3：实验步骤和结果1.对实验任务1的实现代码如下:a=imread(’d:\tp.jpg’）;i=rgb2gray（a）;I=im2bw(a，0。

5)；subplot(1,3，1）；imshow(a)；title('原图像')；subplot(1,3，2）；imshow（i)；title(’灰度图像’）；subplot(1，3,3）;imshow（I）;title（'二值图像’）；subplot(1，3，1);imshow（a）；title('原图像')；结果如图1。
