浅谈电子电路的调试方法与故障处理

作。另外，由于电网电压易出现波动，这样会导致电路的元 器件出现击穿情况，还有的电子电路设备长期暴露在潮湿多 尘的环境中，易出现生锈、发霉的情况，导致故障产生，如 果遭遇雷击或者雨淋，后果更是不堪设想。最后电子电路在 运输过程中，由于不当的装卸也会引起损坏。 当然，很多故障都是电子电路在使用过程中出现的，所 以，工作人员要及时对故障进行有效分析和研究，不断提高 自身的调试和处理故障的水平，对故障要进行反复耐心测 试，逐层分析原因，总结先前的经验，尽量避免同样问题再 次发生。
电子技术的进步发展为电子设备的广泛应用开拓了空 间，但是，对电子设备的使用要求提出了更高标准。为了保 障电子设备正常运转，电子电路的安装与调试必不可少，这 一过程是将理论转变为实践，由设计到产品的过程。电子设 备在运行的过程中不可避免出现这样那样的问题，需要及时 检修，科技的发展为检测技术的提高提供了基础，如何准确 确定故障原因及位置，对故障进行处理，是本文研究的主要 问题。 和数字式。 第二，通电检查时，将测量好的电压加入到电路中，不 需要接入信号源，可以将电源接通，在检查没有问题后再测 量相关数据记录结果。看是否有异常的味道、元件发烫或者 短路的现象出现，假设发现异常情况要关闭电源，排查故障， 此时需要对各元件的引脚的电压进行测量，确保元器件没有 问题。 第三，分块调试主要由测试和调整两个部分组成。前者 主要针对安装好的电路，测量其参数和工作情况，后者主要 是建立在前者的基础上调整电路的参数，使其符合运作要求。 为了确保测试不出现问题，在电路图上面需要标出波形、电 位值及其他数据。这里也有两种测试方法，第一，可以一边 调试一边安装，这样能够及时发现问题并进行调整，尤其适 用于刚刚设计的电路。第二，将整个电子电路安装完成后， 一次性完成检查和调试，这种方法主要适用于定型的产品或 者简单的电路。分块调试就是根据功能的不同将整个电路分 成不同的模块，根据信号的流向，将前边调试好的信号作为 后面调试的输入信号，便于实现联调，静态和动态调试是分 块调试的主要方式。 静态调试是指去除外加的信号，测试电路各个电位，例 如，测试模拟电路在静态情况下的工作点，测试数字电路的 输入和输出的电平等。将测量得到的数据和之前设计的数值 进行比较，如果不在这个范围内需要针对具体的原因进行处 理。 动态调试一般是使用前面输出的信号当作后面的输入的 信号，此外，也可以查看信号功能块的各项指标能不能满足 要求，检查内容包括，信号幅度值、相位关系、波形的类型 或者频率等。模拟电路的检查过程比较麻烦，而数字电路的 集成度较高，只要选择恰当的器件，确保直流电的正常工作， 逻辑关系方面就不会有问题，调试起来还是比较容易的。最

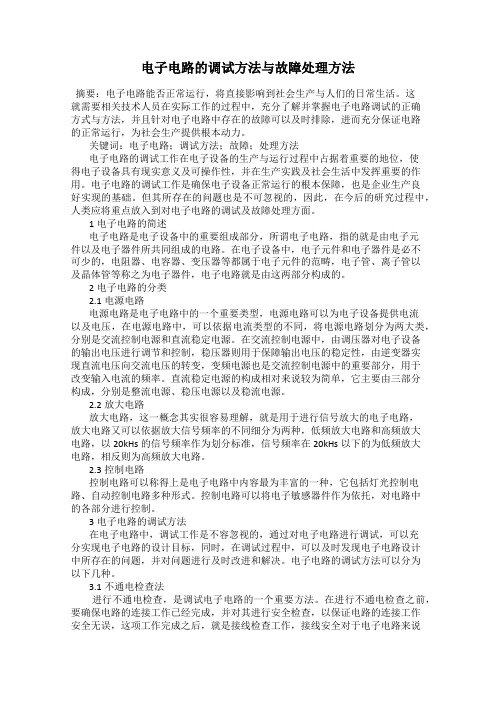

电子电路的调试方法与故障处理方法摘要：电子电路能否正常运行，将直接影响到社会生产与人们的日常生活。

这就需要相关技术人员在实际工作的过程中，充分了解并掌握电子电路调试的正确方式与方法，并且针对电子电路中存在的故障可以及时排除，进而充分保证电路的正常运行，为社会生产提供根本动力。

关键词：电子电路；调试方法；故障；处理方法电子电路的调试工作在电子设备的生产与运行过程中占据着重要的地位，使得电子设备具有现实意义及可操作性，并在生产实践及社会生活中发挥重要的作用。

电子电路的调试工作是确保电子设备正常运行的根本保障，也是企业生产良好实现的基础。

但其所存在的问题也是不可忽视的，因此，在今后的研究过程中，人类应将重点放入到对电子电路的调试及故障处理方面。

1电子电路的简述电子电路是电子设备中的重要组成部分，所谓电子电路，指的就是由电子元件以及电子器件所共同组成的电路。

在电子设备中，电子元件和电子器件是必不可少的，电阻器、电容器、变压器等都属于电子元件的范畴，电子管、离子管以及晶体管等称之为电子器件，电子电路就是由这两部分构成的。

2电子电路的分类2.1电源电路电源电路是电子电路中的一个重要类型，电源电路可以为电子设备提供电流以及电压，在电源电路中，可以依据电流类型的不同，将电源电路划分为两大类，分别是交流控制电源和直流稳定电源。

在交流控制电源中，由调压器对电子设备的输出电压进行调节和控制，稳压器则用于保障输出电压的稳定性，由逆变器实现直流电压向交流电压的转变，变频电源也是交流控制电源中的重要部分，用于改变输入电流的频率。

直流稳定电源的构成相对来说较为简单，它主要由三部分构成，分别是整流电源、稳压电源以及稳流电源。

2.2放大电路放大电路，这一概念其实很容易理解，就是用于进行信号放大的电子电路，放大电路又可以依据放大信号频率的不同细分为两种，低频放大电路和高频放大电路，以20kHs的信号频率作为划分标准，信号频率在20kHs以下的为低频放大电路，相反则为高频放大电路。

电子电路的设计与调试方法电子电路设计与调试是电子工程师日常工作的重要部分。

它涉及到电子元件的选择、电路图的绘制、电路板的设计与制作以及电路的调试和优化等环节。

在这篇文章中，我将详细介绍电子电路设计与调试的方法和步骤。

一、电子电路设计方法：1. 确定电路的功能和性能要求：首先要明确电路的功能和所需的性能指标，包括输入输出电压范围、电流要求、频率特性等。

在设计之前，需要对电路的整体框架进行合理的规划和选择。

2. 确定元件的选择和参数设计：根据电路的功能要求，选择合适的电子元件，如电阻、电容、电感、二极管、晶体管等。

同时根据电路的特性要求，进行参数设计，如电阻电容的大小、电感的匹配等。

3. 绘制电路图：在确认了电路的功能需求和元件选择以后，需要绘制电路图。

电路图应该包括所有的元件连接方式，电源线的方向和连接方式，以及元件之间的连接关系。

4. 进行电路仿真：使用电路仿真软件，对设计的电路进行验证。

通过仿真软件，可以模拟电路的工作情况，并能够分析电路的性能指标，如频率响应、输出电压波形等。

二、电子电路调试方法：1. 准备好所需的仪器和设备：在进行电子电路调试之前，需要准备好所需的仪器和设备，如示波器、信号发生器、万用表等。

这些仪器和设备可以帮助我们进行电路的测量和分析。

2. 检查电路连接：在调试之前，需要仔细检查电路的连接，确保没有接错线或者松动的连接。

同时，需要确认电源的正负极是否正确连接。

3. 逐个部分检测和调试：可以将电路分为不同的部分，逐个进行检测和调试。

首先，可以先测试电源模块，确认输出电压是否达到指定范围。

然后，逐个测试各个模块的输入和输出信号，确认信号的正常传递和变换。

4. 使用示波器观察信号波形：示波器是电子电路调试中最常用的仪器之一，可以显示电路中的信号波形。

通过观察信号波形，可以分析电路中的问题，如信号失真、幅度衰减、频率偏差等。

5. 根据问题进行修改和优化：根据调试过程中发现的问题，可以对电路进行修改和优化。

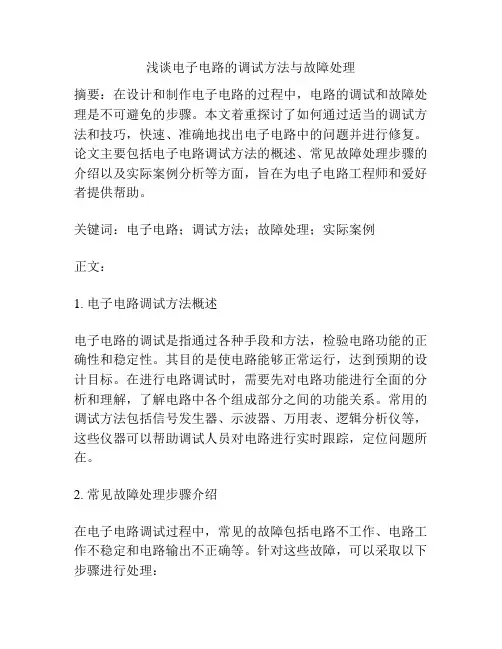

浅谈电子电路的调试方法与故障处理摘要：在设计和制作电子电路的过程中，电路的调试和故障处理是不可避免的步骤。

本文着重探讨了如何通过适当的调试方法和技巧，快速、准确地找出电子电路中的问题并进行修复。

论文主要包括电子电路调试方法的概述、常见故障处理步骤的介绍以及实际案例分析等方面，旨在为电子电路工程师和爱好者提供帮助。

关键词：电子电路；调试方法；故障处理；实际案例正文：1. 电子电路调试方法概述电子电路的调试是指通过各种手段和方法，检验电路功能的正确性和稳定性。

其目的是使电路能够正常运行，达到预期的设计目标。

在进行电路调试时，需要先对电路功能进行全面的分析和理解，了解电路中各个组成部分之间的功能关系。

常用的调试方法包括信号发生器、示波器、万用表、逻辑分析仪等，这些仪器可以帮助调试人员对电路进行实时跟踪，定位问题所在。

2. 常见故障处理步骤介绍在电子电路调试过程中，常见的故障包括电路不工作、电路工作不稳定和电路输出不正确等。

针对这些故障，可以采取以下步骤进行处理：（1）检查设备的电源是否正常工作，检查电源的电压和电流是否达到设备要求的值。

（2）检查电路的接线是否正确，是否有接触不良、接触不紧等情况。

（3）检查电路中的元件是否正确选择和安装，是否存在短路、开路等问题。

（4）使用示波器等测试仪器，对电路进行详细测试和分析，找出问题所在。

（5）根据测试结果，对电路进行逐步调整和修复，直至问题得到解决。

3. 实际案例分析为了更好地理解电子电路调试方法和故障处理流程，我们以一个实际案例进行分析。

某电子电路在测试时无法正常工作，经过检查和分析，发现问题所在并进行了修复。

该电路的主要组成部分是信号发生器和放大器，用于产生可变电压信号。

在测试过程中，发现电路输出的电压不稳定，存在明显的波动。

根据上述故障处理步骤，我们依次检查了电源电压、电路接线、元件选择和安装等方面，均没有发现问题。

使用示波器进行测试时，发现波形存在明显的失真，且波形幅值变化较大。

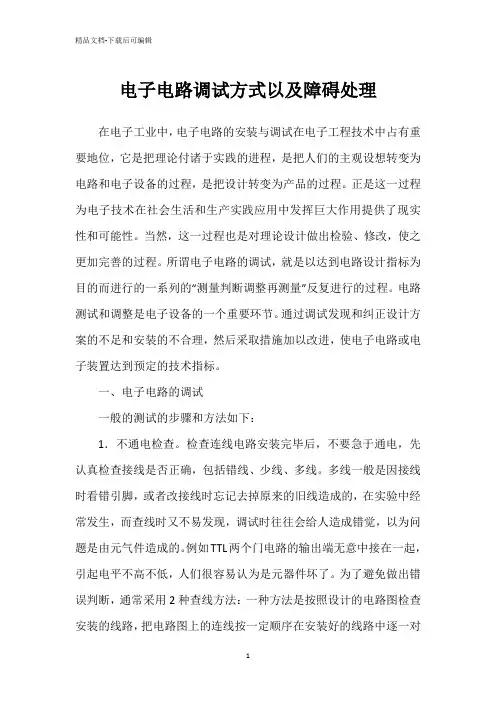

电子电路调试方式以及障碍处理在电子工业中，电子电路的安装与调试在电子工程技术中占有重要地位，它是把理论付诸于实践的进程，是把人们的主观设想转变为电路和电子设备的过程，是把设计转变为产品的过程。

正是这一过程为电子技术在社会生活和生产实践应用中发挥巨大作用提供了现实性和可能性。

当然，这一过程也是对理论设计做出检验、修改，使之更加完善的过程。

所谓电子电路的调试，就是以达到电路设计指标为目的而进行的一系列的“测量判断调整再测量”反复进行的过程。

电路测试和调整是电子设备的一个重要环节。

通过调试发现和纠正设计方案的不足和安装的不合理，然后采取措施加以改进，使电子电路或电子装置达到预定的技术指标。

一、电子电路的调试一般的测试的步骤和方法如下：1．不通电检查。

检查连线电路安装完毕后，不要急于通电，先认真检查接线是否正确，包括错线、少线、多线。

多线一般是因接线时看错引脚，或者改接线时忘记去掉原来的旧线造成的，在实验中经常发生，而查线时又不易发现，调试时往往会给人造成错觉，以为问题是由元气件造成的。

例如TTL两个门电路的输出端无意中接在一起，引起电平不高不低，人们很容易认为是元器件坏了。

为了避免做出错误判断，通常采用2种查线方法：一种方法是按照设计的电路图检查安装的线路，把电路图上的连线按一定顺序在安装好的线路中逐一对应检查，这种方法比较容易找出错线和少线；另一种方法是按实际线路来对照电路原理图，按照2个元件引脚连线的去向查清，查找每个去处在电路图上是否存在，这种方法不但能查出错线和少线，还能检查出是否多线。

2．通电观察把经过准确测量的电源电压加入电路，但信号源暂不接入，电源接通之后不要急于测量数据和观察结果，首先要观察有无异常现象，包括有无冒烟，是否闻到异常气味，手模元件是否发烫，电源是否有短路现象等。

如果出现异常现象，应立即关断电源，待排除故障后方可重新通电。

然后再测量各元件引脚的电源电压，而不是只测量各路总电源电压，以保证元器件正常工作。

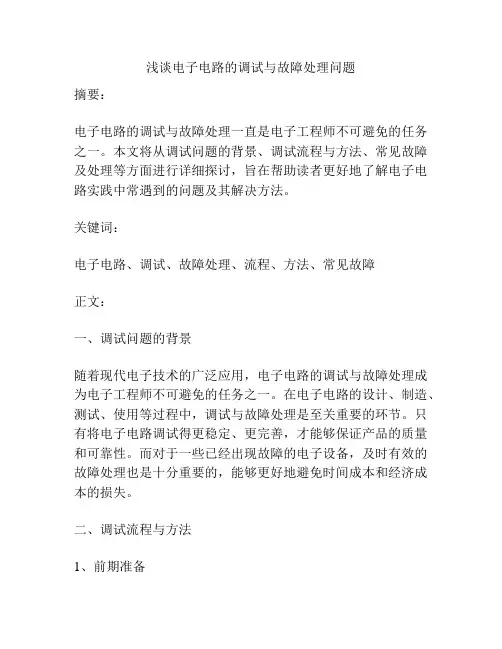

浅谈电子电路的调试与故障处理问题摘要：电子电路的调试与故障处理一直是电子工程师不可避免的任务之一。

本文将从调试问题的背景、调试流程与方法、常见故障及处理等方面进行详细探讨，旨在帮助读者更好地了解电子电路实践中常遇到的问题及其解决方法。

关键词：电子电路、调试、故障处理、流程、方法、常见故障正文：一、调试问题的背景随着现代电子技术的广泛应用，电子电路的调试与故障处理成为电子工程师不可避免的任务之一。

在电子电路的设计、制造、测试、使用等过程中，调试与故障处理是至关重要的环节。

只有将电子电路调试得更稳定、更完善，才能够保证产品的质量和可靠性。

而对于一些已经出现故障的电子设备，及时有效的故障处理也是十分重要的，能够更好地避免时间成本和经济成本的损失。

二、调试流程与方法1、前期准备在进行电子电路的调试和故障处理前，需要充分了解电路的设计原理和电路结构，具体包括但不限于硬件和软件的设计、电路原理图、PCB布局图、元器件型号等信息。

同时，需要对测量工具、检修装置等设备进行检查和校准，确保其正常工作。

在进行调试和故障处理时还需要准备好专用的测试工具和故障分析工具，如示波器、信号发生器、多用电表、逻辑分析仪等工具。

2、现场测试在进行实际调试时，需要根据电路原理图进行逐一检查，通过测量电压、电流、频率等参数，逐步排查电路中的问题。

如果需要进行波形分析，可以通过示波器等工具获取到相关数据，分析波形特点并找出故障点。

需要注意的是，调试和故障处理是一个有系统的过程，不能随意更换和拆卸元器件，需要有清晰的调试计划和目标。

3、问题分析当出现了电路中的问题时，需要进行具体的问题分析，以确定具体的故障点。

在问题分析时，需要对故障点进行多种手段的测试，例如使用万用表或者特殊测试设备等。

同时，需要将故障点与电路原理进行结合，以便更好地找到故障点。

4、故障处理在确定了具体的故障点之后，需要采取具体的故障处理措施。

故障处理措施分为两种：一种是对已经发现的具体问题进行处理，另一种是推断出可能出现故障的地方进行预防性的处理。

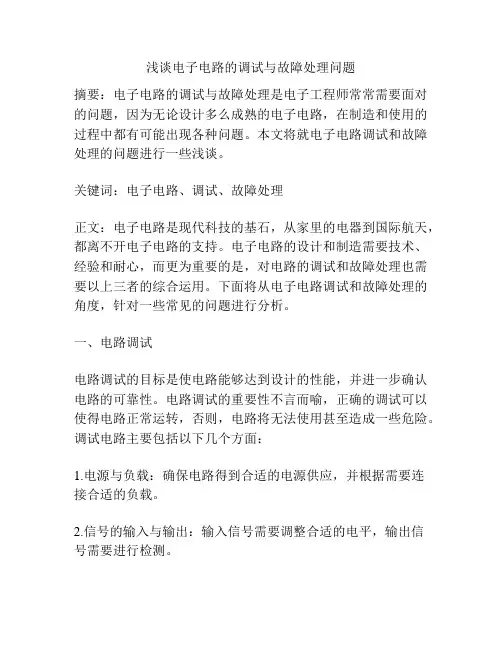

浅谈电子电路的调试与故障处理问题摘要：电子电路的调试与故障处理是电子工程师常常需要面对的问题，因为无论设计多么成熟的电子电路，在制造和使用的过程中都有可能出现各种问题。

本文将就电子电路调试和故障处理的问题进行一些浅谈。

关键词：电子电路、调试、故障处理正文：电子电路是现代科技的基石，从家里的电器到国际航天，都离不开电子电路的支持。

电子电路的设计和制造需要技术、经验和耐心，而更为重要的是，对电路的调试和故障处理也需要以上三者的综合运用。

下面将从电子电路调试和故障处理的角度，针对一些常见的问题进行分析。

一、电路调试电路调试的目标是使电路能够达到设计的性能，并进一步确认电路的可靠性。

电路调试的重要性不言而喻，正确的调试可以使得电路正常运转，否则，电路将无法使用甚至造成一些危险。

调试电路主要包括以下几个方面：1.电源与负载：确保电路得到合适的电源供应，并根据需要连接合适的负载。

2.信号的输入与输出：输入信号需要调整合适的电平，输出信号需要进行检测。

3.控制信号的加入或调整。

4.检测电路的各项参数，如电压、电流、频率等等。

在进行电路调试的过程中，应该先从简单的电路部分开始调试，逐渐扩展到整个电路。

在调试的过程中，存在一些排除故障的小技巧，如在摇动电路板的时候观察电路运作情况等。

电路调试需要耐心和细心，尤其是在一些复杂的电路上。

二、电路故障处理电路故障处理包含了以下几个主要步骤：1.寻找电路故障的起因。

2.确认故障所在位置。

3.修复故障部分。

寻找电路故障的起因电路故障的起因可能有很多，但是大多数时候，可以通过以下几种方法找到故障的起因：1.按照电路的设计进行逐层排除。

2.通过测量电路的各项参数来确定故障位置。

3.通过电路替换判断故障位置。

确认故障所在位置确认故障所在位置是非常重要的一步，在确认故障位置的基础上，才能进行正确的修复。

修复故障部分一旦确定了故障位置，就需要进行相应的修复。

修复故障部分需要具备以下几个方面的技能：1.熟悉电路原理，以便更好的理解和解决问题。

一
调 创 造 条件 分块 调 试 包括 静 态 调试 和 动态 调 试 。 １ ． ４整机联调在分块调试 的过程 中 ． 由于是逐 步扩大调试 调 整 和测 试 必 须 遵 守 一 定 的测 试 方 法并 按 一 定 的步 骤 进 范围． 故实际上 已完成 了某些局部联调工作 下面只要作好各 行。 功能块 之间接 口电路 的调试工作 ． 再把 全部电路接通 ． 就可 以 般 的测试的步骤 和方法如下 ： 实现整机联调 整机联调只需要 观察动态结果 ． 即把各种测量 １１ ． 不通 电检 查 １１ 检查连线电路安装完毕后 ． ．． １ 不要急于通电 ． 先认真检 仪器及 系统本 身显示部分 提供的信息 与设计指 标逐 一 比较 ． 然后进一步修改 电路参数 ． 直到完全符合设计要 求 查 接线 是 否 正 确 ， 括 错 线 、 线 、 线 。多 线 一 般 是 因 接线 时 找 出问题 ． 包 少 多 看 错 引 脚 ． 者 改 接 线 时 忘 记 去 掉 原 来 的 旧线 造 成 的 ． 实 验 为止 调试过程 中不 能单凭感 觉和印象 ．要始终借 助仪器观 或 在 Ｄ ” 中经 常 发生 ． 查 线 时 又 不 易 发 现 。 试 时往 往 会 给 人 造 成 错 察 使用示波器时 ．最好把示 波器的信 号输人方式 置于“ ｃ 而 调 档 ．它 是直 流耦合方 式 ，同时可以观察被测信号 的交 直流成 觉， 以为问题是 由元气件造成的。 例如 １ Ｌ两个 门电路的输 出 Ｔ ｒ 如 端无意中接 在一起 ． 引起电平不高不低 ． 人们很容易认 为是元 分 被测信号 的频率应处在示波 器能够稳定显示的范围内 ． 器件坏了。为了避免做 出错误判断 ， 通常采用 ２ 种查线 方法 ： 果频率太低 ．观察不 到稳 定的波形时 ．应改变 电路 参数后测

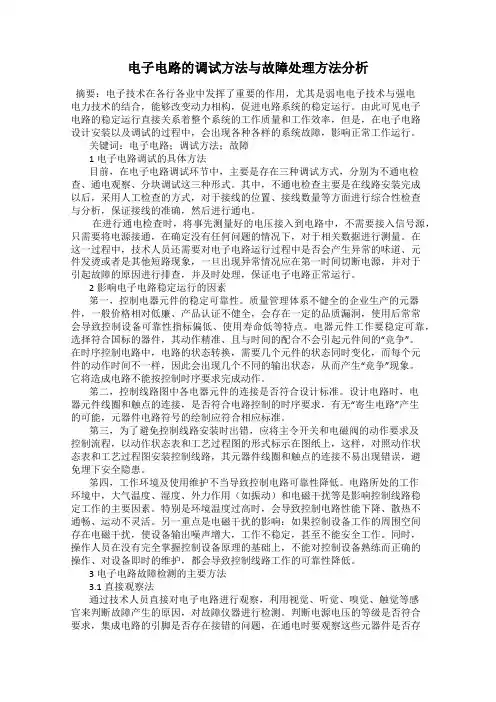

电子电路的调试方法与故障处理方法分析摘要：电子技术在各行各业中发挥了重要的作用，尤其是弱电电子技术与强电电力技术的结合，能够改变动力相构，促进电路系统的稳定运行。

由此可见电子电路的稳定运行直接关系着整个系统的工作质量和工作效率，但是，在电子电路设计安装以及调试的过程中，会出现各种各样的系统故障，影响正常工作运行。

关键词：电子电路；调试方法；故障1电子电路调试的具体方法目前，在电子电路调试环节中，主要是存在三种调试方式，分别为不通电检查、通电观察、分块调试这三种形式。

其中，不通电检查主要是在线路安装完成以后，采用人工检查的方式，对于接线的位置、接线数量等方面进行综合性检查与分析，保证接线的准确，然后进行通电。

在进行通电检查时，将事先测量好的电压接入到电路中，不需要接入信号源，只需要将电源接通，在确定没有任何问题的情况下，对于相关数据进行测量。

在这一过程中，技术人员还需要对电子电路运行过程中是否会产生异常的味道、元件发烫或者是其他短路现象，一旦出现异常情况应在第一时间切断电源，并对于引起故障的原因进行排查，并及时处理，保证电子电路正常运行。

2影响电子电路稳定运行的因素笫一，控制电器元件的稳定可靠性。

质量管理体系不健全的企业生产的元器件，一般价格相对低廉、产品认证不健全，会存在一定的品质漏洞，使用后常常会导致控制设备可靠性指标偏低、使用寿命低等特点。

电器元件工作要稳定可靠，选择符合国标的器件，其动作精准、且与时间的配合不会引起元件间的“竞争”。

在时序控制电路中，电路的状态转换，需要几个元件的状态同时变化，而每个元件的动作时间不一样，因此会出现几个不同的输出状态，从而产生“竞争”现象。

它将造成电路不能按控制时序要求完成动作。

笫二，控制线路图中各电器元件的连接是否符合设计标准。

设计电路时，电器元件线圈和触点的连接，是否符合电路控制的时序要求，有无“寄生电路”产生的可能，元器件电路符号的绘制应符合相应标准。

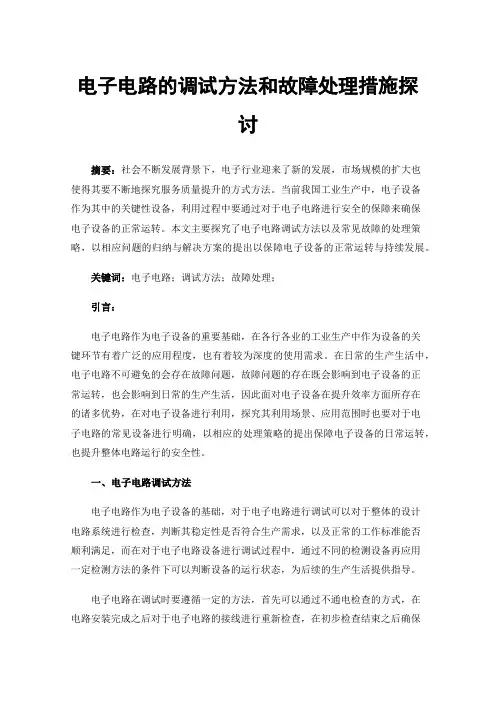

电子电路的调试方法和故障处理措施探讨摘要：社会不断发展背景下，电子行业迎来了新的发展，市场规模的扩大也使得其要不断地探究服务质量提升的方式方法。

当前我国工业生产中，电子设备作为其中的关键性设备，利用过程中要通过对于电子电路进行安全的保障来确保电子设备的正常运转。

本文主要探究了电子电路调试方法以及常见故障的处理策略，以相应问题的归纳与解决方案的提出以保障电子设备的正常运转与持续发展。

关键词：电子电路；调试方法；故障处理；引言：电子电路作为电子设备的重要基础，在各行各业的工业生产中作为设备的关键环节有着广泛的应用程度，也有着较为深度的使用需求。

在日常的生产生活中，电子电路不可避免的会存在故障问题，故障问题的存在既会影响到电子设备的正常运转，也会影响到日常的生产生活，因此面对电子设备在提升效率方面所存在的诸多优势，在对电子设备进行利用，探究其利用场景、应用范围时也要对于电子电路的常见设备进行明确，以相应的处理策略的提出保障电子设备的日常运转，也提升整体电路运行的安全性。

一、电子电路调试方法电子电路作为电子设备的基础，对于电子电路进行调试可以对于整体的设计电路系统进行检查，判断其稳定性是否符合生产需求，以及正常的工作标准能否顺利满足，而在对于电子电路设备进行调试过程中，通过不同的检测设备再应用一定检测方法的条件下可以判断设备的运行状态，为后续的生产生活提供指导。

电子电路在调试时要遵循一定的方法，首先可以通过不通电检查的方式，在电路安装完成之后对于电子电路的接线进行重新检查，在初步检查结束之后确保一切基础操作无问题的背景下可以进行通电操作从而对于电子电路的运行状况进行明确。

在电子线路的安装与布置过程中，由于涉及到错综复杂的线路，检查人员、施工人员的疏忽都会导致电子电路的多线问题，而在不通电检查过程中此类问题又有着较难被发现的特征，因此为了避免调试人员在检查过程中由于误判而产生的电路故障，在调试过程中调试人员可以通过对照线路图进行严格检查的方式，在电路接线全面排查背景下对于电路当前的安装接线状况进行明确。

电子电路调试的步骤方法及注意事项一、电子电路调试的步骤方法：1.准备工作：在开始调试之前，需要进行一些准备工作。

首先，理清电路原理图和PCB布局，确保电路布线正确。

其次，准备工作台和测量工具，如数字万用表、示波器等。

2.确认电源供电：接通电源，并测量电源电压，确保电压在设计范围内。

确定电源极性正确，并检查电源连接是否牢固。

3.确认元器件安装正确：检查电路板上的元器件安装是否正确，特别注意极性元器件（如二极管、LED等）的极性是否正确连接。

4.逐部分测试：按照电路的功能模块，逐部分进行测试。

首先测试电源模块，检查电源输出电压是否正常。

然后测试信号输入模块，检查输入信号是否正确传递给后续模块。

最后测试信号输出模块，检查输出信号是否满足设计要求。

5.故障排除：如有发现电路不正常或故障现象，应根据实际情况进行故障排除。

可以采用逐个部分排除的方法，从容易发生问题的部分开始排查。

可以通过测量电压、电流等参数，或使用调试工具进行故障定位。

6.优化调整：根据测试结果和故障排除情况，对电路进行优化调整。

可以调整电位器、更换元器件值等，以达到理想的电路性能。

7.最终测试：当整个电路调试完毕后，进行整体测试。

检查输入与输出的相应关系、波形是否正常、功耗是否满足要求等。

8.记录与整理：将调试过程中的测试数据、故障排除过程和结果进行记录与整理，以备后续参考使用。

二、电子电路调试的注意事项：1.对于高频电路或复杂电路，需要尽量采用模块化调试的方法，逐个模块进行测试和调整，确保每个模块的功能是正确的。

2.在调试过程中，要注意保护电路和仪器的安全。

尽量避免短路、接错电源和过压等情况的发生。

3.在测试电流时，要选择恰当的电流档位，避免超过量程引发测量误差或烧坏万用表。

4.测试信号应该小心处理，避免对其他设备或电路产生干扰。

可以使用屏蔽线、滤波器等措施来减小干扰。

5.对于模拟电路的调试，可以使用示波器来观察信号波形，以判断电路是否正常工作。

电子电路调试中的注意事项和故障解决方法电子电路调试结果是否正确，很大程度上受测量正确与否和测量精度的影响。

为了保证调试的效果，必须减小测量误差，提高测量精度。

为此，需注意以下几点：(1)正确使用测量仪器的接地端凡是使用地端接机壳的电子仪器进行测量时，仪器的接地端应和放大器的接地端连接在一起，否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化，而且将使测量结果出现误差。

根据这一原则，调试发射极偏置电路时，若需测量VCE,不应把仪器的两端直接接在集电极和发射极上，而应分别对地测出VC、VE，然后将二者相减得VCE。

若使用干电池供电的万用表进行测量，由于电表的两个输入端是浮动的，所以允许直接跨接到测量点之间。

(2)测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗若测量仪器输入阻抗小，则在测量时会引起分流，给测量结果带来很大误差。

⑶测量仪器的带宽必须大于被测电路的带宽例如：MF-20型万用表的工作频率为20〜20000Hz。

如果放大器的fh=100kHz，我们就不能用MF—20来测试放大器的幅频特性，否则，测试结果就不能反映放大器的真实情况。

(4)要正确选择测量点用同一台测量仪器进行测量时，测量点不同，仪器内阻引进的误差大小将不同。

例如，对于图1所示电路，测C1点电压VC1时，若选择e2为测量点，测得VE2，根据VCI=VE2+VBE2求得的结果，可能比直接测Cl点得到的VC1的误差要小得多。

所以出现这种情况，是因为Re2较小，仪器内阻引进的测量误差小。

(5)测量方法要方便可行需要测量某电路的电流时，一般尽可能测电压而不测电流，因为测电压不必改动被测电路，测量方便。

若需知道某一支路的电流值，可以通过测取该支路上电阻两端的电压，经过换算而得到。

(6)调试过程中，不但要认真观察和测量，还要善于记录记录的内容包括实验条件、观察的现象、测量的数据、波形和相位关系等。

只有有了大量可靠的实验记录并与理论结果加以比较，才能发现电路设计上的问题，完善设计方案。

电子电路的调试以及故障处理探讨电子电路的调试和故障处理是电子工程师日常工作中非常重要的一部分。

调试是指在电子电路设计完成后，对电路进行功能验证、性能调整和参数优化等工作。

而故障处理则是指在电子电路出现故障时，通过一系列的排查和修复措施，找到并修复故障。

本文将就电子电路的调试和故障处理进行探讨。

首先，电子电路的调试过程一般包括以下几个步骤。

1.检查电路连接：在电子电路调试之前，首先要检查电路的连接，确保电路的各个部分正确连接，并且无短路或开路等问题。

2.电路供电：接下来，需要给电路供电，一般使用电源或电池进行供电。

在供电之前，要确保电源的电压和电流满足电路的需求，并采取相应的保护措施，如使用稳压电路。

3.信号输入：接通电源之后，需要给电路输入相应的信号，以观察电路的响应和功能。

信号输入可以通过信号发生器或者传感器等设备进行。

4.信号输出：通过观察电路的输出信号，可以判断电路的工作状态和性能是否满足要求。

通常使用示波器等仪器观察信号的波形、频率、幅度等特征。

5.参数调整和优化：在观察电路的输出信号后，如果发现信号不满足要求，需要对电路进行参数调整和优化。

这可能包括调整电阻、电容、电感等元件的数值，或者更换元件。

在进行电子电路调试时，还需要注意一些常见问题和注意事项。

1.注意触摸电路元件时的静电防护，避免静电对电路的损坏。

2.注意测量仪器的精度和准确性，以确保观察到的信号是正确的。

3.注意电路的工作范围和工作条件，避免超过元件的额定参数，导致元件损坏。

4.在调试时，可以使用一些辅助工具，如多功能电源、逻辑分析仪等，来辅助观察和分析电路的工作状态。

接下来，我们来探讨电子电路的故障处理。

当电子电路出现故障时，一般需要按照以下步骤进行排查和修复。

1.确定故障现象：首先需要准确地描述故障现象，包括故障出现的时间、频率、条件等。

这可以帮助工程师快速定位故障。

2.排查可能原因：根据故障现象，可以列举可能的原因，并进行逐个排查。

电子电路的常用测试与调试方法电子电路是现代科技的基础，其正常运行对各种电子设备的可靠性和性能起着至关重要的作用。

为了保证电子电路的正常工作，我们需要进行测试和调试。

本文将介绍电子电路的常用测试和调试方法，并分步骤详细介绍。

一、常用测试方法1. 电压测试：使用万用表或示波器测量电路中的各个节点的电压，以确保其在正常范围内。

测试时需要保证设备的电源电压稳定，将测试笔正确插入电路节点并选择合适的量程。

2. 电流测试：使用电流表或示波器测量电路中的电流流动情况。

测试时需要将电流表直接连接在电路的通路上，选择合适的量程以避免过载损坏测试仪器。

3. 频率测试：使用频率计或示波器测量电路中的信号频率。

测试时需要将频率计或示波器的探头正确接触到电路上，选择合适的量程和耦合方式以获取准确的频率值。

4. 信号测试：使用示波器测量电路中的信号波形。

测试时需要将示波器的探头正确接触到电路上，选择合适的量程和耦合方式以观察波形的形状和幅值。

5. 故障测试：通过对电路中各个部件和连接处进行逐个排查，使用测试仪器进行测量和比较，以确定问题所在。

故障测试需要有一定的电子电路知识和经验。

二、调试方法1. 逻辑分析器：使用逻辑分析仪对数字电路进行调试，可以观察和分析信号的时序关系。

调试时需要根据电路的工作原理和信号波形来判断问题所在，并根据需要修改电路设计。

2. 频谱分析仪：使用频谱分析仪对混叠等问题进行调试，可以观察信号的频谱分布情况。

调试时需要将频谱分析仪与电路正确连接，并根据频谱分布情况来判断和解决问题。

3. 示波器：使用示波器对模拟电路进行调试，可以观察信号波形和电路的动态响应。

调试时需要根据电路的工作原理和信号波形来判断问题所在，并通过改变电路参数或元件来解决问题。

4. 特殊测试仪器：根据不同的电路类型和应用场景，还可以使用特殊的测试仪器进行调试，如频率计、信号发生器、电磁兼容测试仪等。

调试时需要根据具体情况选择合适的仪器，并正确使用。

科技风2021年6月电子信息DOD10.19392/ki.1671-7341.202116050电子电路的调试方法和故障处理措施探讨黄雨马萌韩亮西安航空计算技术研究所陕西西安710065摘要：近年来，随着我国工业化的迅速发展和科学技术的进步，电子设备的应用能力有了很大的提高。

电子设备的调试对于确保安全、稳定的运行尤为重要。

在调试过程中，电子电路干扰问题一直是影响调试效率的主要因素之一。

在此基础上，研究了电子电路在电气调试过程中的干扰问题作为参考。

在电气调试过程中，理想的条件是确保电子电路不受各种外部因素的影响，不受其他设备的辐射。

然而，在调试过程中，电子电路的干扰是客观的、自然的和人为的因素，设备的性能可能会导致电磁干扰、噪声干扰等。

这影响了电子设备运行的稳定性和安全性，如果情况严重，甚至可能导致电子电路运行能力的丧失。

因此,在和电子设备的安装、调试和技术需要的角度，角度进行管理和控制，消除各种干扰问题，营造良好的安全、稳定和可靠运行的电子设备。

关键词：电子电路;调试方法；故障处理措施探讨在社会企业的实际生产过程中，往往需要加强电子电路的创新，以便更好地发挥某一特定功能。

在日常生活中，大量的电子电路也必须投入使用。

电子电路本身的类型非常复杂和多样，每个电子电路的设计和调试过程也有很大的不同。

要做到这一点，电子电路设计师必须充分利用自己的优势,运用自己的专业知识和技能，更好地满足电子电路设计的基本要求，实现更好的功能目标。

1电子电路的设计方式1.1电子电路的设计原则电子电路的设计，可以更好地满足特殊需要，便于调试电子电路，设计者必须严格遵守以下基本原则:首先,应该意识到，稳定目标的基础上，一个简单的电子电路意味着计者灵活组合的功能模块;其次，应该使用组件制造商提供的应用程序电路，设计人员应该更好地理解应用程序电路，以便能够咨询各种信息。

最后，最终的电子电路必须为后续的调试和实际生产提供坚实的基础，以确保电子电路保持稳定和长期运行。

电子技术实验电路调试和常见故障的分析与检查由于电子技术实验中电路和故障情况较为复杂，所以本节主要介绍电子电路的调试与故障分析检查，电工技术实验中的有关问题将在各实验中介绍。

1.4.1 电子技术实验电路调试1. 调试前的准备实验电路接线完毕后，首先必须做好以下检查工作，才能通电调试。

（1）检查接线一般可直接对照电路原理图进行查线，按一定程序逐一检查；如果电路中布线较多，则可以以元器件（如运放、数字集成电路、三极管等）为中心，依次检查其引脚的有关连线，这种方法不仅可查出错线或少接的线，还容易查出多余的线。

为确保连线的正确，对已查过的线通常应在电路图上标出，并用万用表电阻档对接线作连通检查，这样可以同时发现接触不良的地方。

（2）检查元器件安装情况重点要检查二极管、三极管、集成器件、电解电容等外引线与极性有否接错，元器件外引线之间有无短路。

这里必须注意，在连线前要对元器件进行筛选，对其中不符合要求的元器件予以剔除。

（3）检查电源供电（包括极性）及信号源连线是否正确；检查电源输入端与公共接地端之间是否存在短路。

若电路经以上各项检查，确认无误后，才可通电调试。

所谓电子电路的调试，是以达到电路设计指标为目的而进行的一系列测量、调整、再测量、再调整的反复进行过程。

（1）先分调后总调调试往往采用先分调后总调（联调）的方法。

任何复杂电路都是由一些单元电路组成的，分调是按信号流程，逐级调整各单元电路，使其满足设计要求，而总调则是在分步完成各单元电路调试的基础上，逐步扩大调试范围，对其总体特性进行调试，最后完成整机调试，从而达到总体设计目标。

（2）静态调试和动态调试电子电路的一个重要特点是交直流并存，直流是电路工作的基础，因此电子电路有静态和动态调试之分。

静态调试一般是指在没有外加信号的条件下（通常将电路信号输入端接地，以防干扰）所进行的直流测试和调整过程。

例如对模拟电子电路，此过程应包括测量直流参数、静态工作点等，在放大电路实验中调整工作点使晶体管工作在线性区；对数字电路，其静态测试是测各输入端和输出端的高低电平值及逻辑关系等。

科技论坛随着工业4.0时代的来临，电子电路在各行各业中的应用广泛程度与日俱增，这也增强了电子电路调试与故障处理的现实意义。

电子设备在提升生产效率的同时，为了延长元器件使用寿命，提升电路运行安全性，创造更多的价值，工作人员应对电子电路调试方法有所了解，下文将对其做重点介绍。

1 电子电路调试方法电子电路调试的目的，主要是检测设计电路系统运行稳定性是否达到要求，判断电子电路能否达到正常工作标准，通常用到的检测设备主要包括万用表、信号发生器与分析仪器等。

电子电路调试应遵循一定方法，主要有以下几种。

首先，不通电检查。

在检查电路安装无误之后，无需第一时间通电，而是应当在重新检查接线正确情况下，再进行通电操作，检查时尤其要重视多线与少线情况。

由于电子电路线路错综复杂，线路繁多，检察人员如果不注意，或者施工时经过改线却没有及时将旧线拔掉，很容易导致多线问题。

通常此类检查问题较难被发现，调试人员会认为是元器件原因导致的故障。

举例来说，TTL两个门电路输出端若相互连接，就会使电平产生问题，使调试人员产生误判。

为降低此类失误出现的概率，通常可以用两类检查方式规避，第一类方法是在检查时严格对照线路图，在电路图接线方式基础上，对电路问题进行全面排查，防止产生少线与接错问题；第二类方法则是对照电路原理图，调试组装线路，排查元件引脚线方向，判断每种去向是否存在，从而检查多线、少线与错线问题。

需要注意的是，检查过程中，应重视标记已检查过的线路，防止出现重复现象，引发不必要劳动量，对引脚端口的核实工作也应引起重视。

在此过程中应用的万用表，通常以数字式和指针式为主。

其次，通电检查。

该检查方法主要是在电路中加入测量好的电压，无需接入信号源。

接通电源之后，如果检查未发现问题，可以测量得出相关数据，记录相应结果，判断是否存在元器件发烫、味道异常，以及电路短路的问题。

一旦有异常情况出现，就需要第一时间将电源关闭，排出电子电路故障，与此同时，测量各个元件的引脚电压，保证元器件不出问题。
