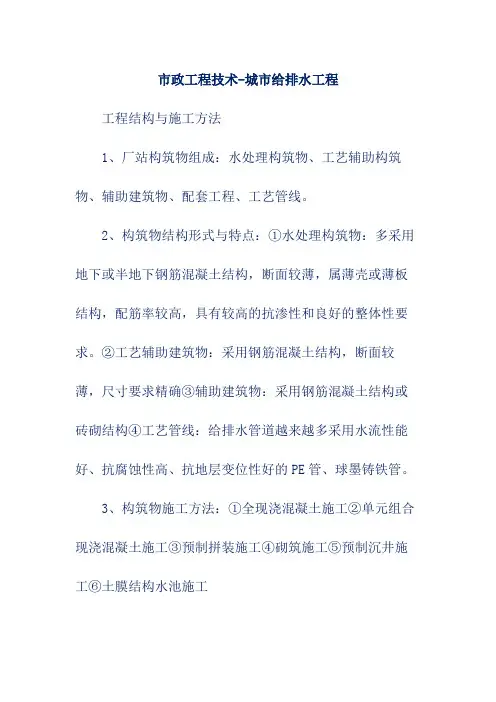

1K414000 城市给水排水工程1K414010 给水排水厂站工程结构与特点1K414011 厂站工程结构与施工方法一、给水排水厂站工程结构特点（一）厂站构筑物组成(1)水处理（含调蓄）构筑物，指按水处理工艺设计的构筑物。
给水处理构筑物(即自来水厂)包括配水井、药剂间、混凝沉淀池、澄清池、过滤池、反应池、吸滤池、清水池、二级泵站等。
备注：混凝沉淀池、反应池作用类似，即图中加药池澄清池也叫沉淀池过滤池、吸滤池作用类似污水处理构筑物（即污水厂）包括进水闸井、进水泵房、格筛间、沉砂池、初沉淀池、二次沉淀池、曝气池、氧化沟、生物塘、消化池、沼气储罐等。
正确顺序：水闸井、进水泵房、格筛间、沉砂池、初沉淀池、曝气池、氧化沟、生物塘（前面三个即生物处理，污水厂最重要的部分）、二次沉淀池、消化池、沼气储罐（前面2个主要是处理污泥的）等。
【污水处理构筑物：闸泵格三池（闸井、泵房、格筛间、沉砂、初沉、二沉）；曝氧生消沼（曝气、氧化沟、生物塘、消化池、沼气罐）；】(2)工艺辅助构筑物，指主体构筑物的走道平台、梯道、设备基础、导流墙（槽）、支架、盖板、栏杆等的细部结构工程，各类工艺井（如吸水井、泄空井、浮渣井）、管廊桥架、闸槽、水槽（廊）、堰口、穿孔、孔口等。
(3)辅助建筑物，分为生产辅助性建筑物和生活辅助性建筑物。
生产辅助性建筑物指各项机电设备的建筑厂房如鼓风机房、污泥脱水机房、发电机房、变配电设备房及化验室、控制室、仓库、料场等。
生活辅助性建筑物包括综合办公楼、食堂、浴室、职工宿舍等。
(4)配套工程，指为水处理厂生产及管理服务的配套工程；包括厂内道路、厂区给排水、照明、绿化等工程。
(5)工艺管线，指水处理构筑物之间、水处理构筑物与机房之间的各种连接管线；包括进水管、出水管、污水管、给水管、回用水管、污泥管、出水压力管、空气管、热力管、沼气管、投药管线等。
（二）构筑物结构形式与特点(1)水处理（调蓄）构筑物和泵房多数采用地下或半地下钢筋混凝土结构，特点是构件断面较薄，属于薄板或薄壳型结构，配筋率较高，具有较高抗渗性和良好的整体性要求。
少数构筑物采用土膜结构如稳定塘等，面积大且有一定深度，抗渗性要求较高。
(2)工艺辅助构筑物多数采用钢筋混凝土结构，特点是构件断面较薄，结构尺寸要求精确；少数采用钢结构预制，现场安装，如出水堰等。
(3)辅助性建筑物视具体需要采用钢筋混凝土结构或砖砌结构，符合房建工程结构要求。
(4)配套的市政公用工程结构符合相关专业结构与性能要求。
(5)工艺管线中给排水管道越来越多采用水流性能好、抗腐蚀性高、抗地层变位性好的PE管、球墨铸铁管等新型管材。
二、构筑物与施工方法（一）全现浇混凝土施工(1)水处理（调蓄）构筑物的钢筋混凝土池体大多采用现浇混凝土施工。
现浇混凝土的配合比、强度和抗渗、抗冻性能必须符合设计要求，构筑物不得有露筋、蜂窝、麻面等质量缺陷；且整个构筑物混凝土应做到颜色一致、棱角分明、规则，体现外光内实的结构特点。
【水处理结构特点：抗渗、整体、壁薄、筋多；】(2)水处理构筑物中圆柱形混凝土池体结构，当池壁高度大( 12-- 18m)时宜采用整体现浇施工，支模方法有：满堂支模法及滑升模板法。
前者模板与支架用量大，后者宜在池壁高度不小于15m时采用。
【支模方法：高≤15m满堂支护、≥15m滑升模板；】(3)污水处理构筑物中卵形消化池，通常采用无粘结预应力筋、曲面异型大模板施工。
消化池钢筋混凝土主体外表面，需要做保温和外饰面保护；保温层、饰面层施工应符合设计要求。
【卵形消化池施工：无粘结预应力、曲异大模板；】（二）单元组合现浇混凝土施工(2)以圆形储水池为例，池体通常由若干块厚扇形底板单元和若干块倒T型壁板单元组成，一般不设顶板。
单元一次性浇筑而成，底板单元间用聚氯乙烯胶泥嵌缝，壁板单元间用橡胶止水带接缝。
【缝处理：底板单元：聚氯乙烯嵌缝；壁板：橡胶止水带接缝；】(3)大型矩形水池为避免裂缝渗漏，设计通常采用单元组合结构将水池分块（单元）浇筑。
各块（单元）间留设后浇缝带，池体钢筋按设计要求一次绑扎好，缝带处不切断，待块（单元）养护42d后(车站主体结构后浇带也是42D)，再采用比块（单元）强度高一个等级的混凝土或掺加UEA的补偿收缩混凝土灌筑后浇缝带使其连成整体。
如图1K414011-2所示。
【后浇带施工：42d后、高一级、补偿收缩砼；】（三）预制拼装施工(2)预制拼装施工的圆形水池可采用缠绕预应力钢丝法、电热张拉法或径向张拉法进行壁板环向预应力施工(3)预制拼装施工的圆形水池在满水试验合格后，应及时进行喷射水泥砂浆保护层施工。
【预制拼装：满水合格后砂浆】（五）预制沉井施工1、钢筋砼结构泵房、机房通常采用半地下式或完全地下式结构，在有地下水、流沙、软土地层的条件下，应选择预制沉井法施工。
(2)预制沉井法施工通常采取排水下沉干式沉井方法和不排水下沉湿式沉井方法。
前者适用于渗水量不大，稳定的黏性土；后者适用于比较深的沉井或有严重流沙的情况。
排水下沉分为人工挖土下沉、机具挖土下沉、水力机具下沉。
不排水下沉分为水下抓土下沉、水下水力吸泥下沉、空气吸泥下沉。
【排水下沉方法：人工挖、机具挖、水力；不排水下沉：抓土、水力吸泥、空气吸泥；】（六）土膜结构水池施工(2)基槽施工是塘体构筑物施工关键的分项工程，必须做好基础处理和边坡修整，以保证构筑物的整体结构稳定。
(3)塘体结构防渗施工是塘体结构施工的关键环节，应按设计要求控制防渗材料类型、规格、性能、质量，严格控制连接、焊接部位的施工质量，以保证防渗性能要求。
【基槽施工是塘体构筑物施工分项工程；塘体结构防渗是关键；】1K414012给水与污水处理工艺流程一、给水处理（一）处理方法与工艺(1)水中含有的杂质，分为无机物、有机物和微生物三种，也可按杂质的颗粒大小以及存在形态分为悬浮物质、胶体和溶解物质三种。
【杂质分类：无机、有机、微生物；颗粒分：悬浮、胶体、溶解物；】(2)处理目的是去除或降低原水中悬浮物质、胶体、有害细菌生物以及水中含有的其他有害杂质，使处理后的水质满足用户需求。
(3)常用的给水处理方法（见表1K414012-1）常用的给水处理方法表1K414012-1（二）工艺流程与适用条件（见表1K414012-2）常用处理工艺流程及适用条件表1K414012-2消）；第二列圈：1好；原消毒；2悬浮物≤100mg/l：原滤消；3表（地表浊度≤3mg/l）：原淀滤消；4高（浊度）：原调（调蓄预沉）淀滤消】（三）预处理和深度处理(1)按照对污染物的去除途径不同，预处理方法可分为氧化法和吸附法，其中氧化法又可分为化学氧化法和生物氧化法。
化学氧化法预处理技术主要有氯气预氧化及高锰酸钾氧化、紫外光氧化、臭氧氧化等预处理；生物氧化预处理技术主要采用生物膜法，其形式主要是淹没式生物滤池，如进行TOC生物降解、氮去除、铁锰去除等。
吸附预处理技术，如用粉末活性炭吸附、黏土吸附等。
(2)深度处理是指在常规处理工艺之后，再通过适当的处理方法，将常规处理工艺不能有效去除的污染物或消毒副产物的前身物（指能与消毒剂反应产生毒副产物的水中原有有机物，主要是腐殖酸类物质）去除，从而提高和保证饮用水质。
目前，应用较广泛的深度处理技术主要有活性炭吸附法、臭氧氧化法、臭氧活性炭法、生物活性炭法、光催化氧化法、吹脱法等。
二、污水处理（一）处理方法与工艺(1)从污水处理的角度，污染物可分为悬浮固体污染物、有机污染物、有毒物质、污染生物和污染营养物质。
污水中有机物浓度一般用生物化学需氧量(BOD5)、化学需氧量(COD)、总需氧量(TOD)和总有机碳(TOC)来表示。
(2)处理方法可根据水质类型分为物理处理法、生物处理法、污水处理产生的污泥处置及化学处理法，还可根据处理程度分为一级处理、二级处理及三级处理等工艺流程。
1)物理处理方法是利用物理作用分离和去除污水中污染物质的方法。
常用方法有筛滤截留、重力分离、离心分离等，相应处理设备主要有格栅、沉砂池、沉淀池及离心机等。
其中沉淀池同城镇给水处理中的沉淀池。
2)生物处理法是利用微生物的代谢作用，去除污水中有机物质的方法。
常用的有活性污泥法、生物膜法等，还有稳定塘及污水土地处理法。
3)化学处理法，涉及城市污水处理中的混凝法，类同于城市给水处理。
(3)污泥需处理才能防止二次污染，其处置方法常有浓缩（去水）、厌氧消化（去有机物质）、脱水（去水）及热处理等。
【物理处理：筛滤、重力、离心；生物处理：生物膜、活性污泥、稳定塘、污水土处理；污泥处理：浓缩、厌氧消化、脱水、热处理；】（二）工艺流程（重点）(1)一级处理工艺流程如图1K414012-1所示。
主要针对水中悬浮物质，常采用物理的方法。
经过一级处理后，污水悬浮物去除可达40%左右，附着于悬浮物的有机物也可去除30%左右。
（一级处理后，还继续含有有机物，不能排放）一级处理设备：格栅、沉砂池、沉淀池、接触池(2)二级处理以氧化沟为例。
其工艺流程如图1K414012-2所示。
主要去除污水中呈胶体和溶解状态的有机污染物质。
通常采用的方法是微生物处理法，具体方式有活性污泥法和生物膜法。
经过二级处理后，BOD5去除率可达90%以上，二沉池出水能达标排放。
（二级处理后的水叫中水，是可以回收利用的）【一级处理效果：悬浮物40% 、有机物30%；二级处理：BOD90%；】1)活性污泥处理系统，在当前污水处理领域，是应用最为广泛的处理技术之一，曝气池是其反应器。
污水与污泥在曝气池中混合，污泥中的微生物将污水中复杂的有机物降解，并用释放出的能量来实现微生物本身的繁殖和运动等。
2)氧化沟是传统活性污泥法的一种改型，污水和活性污泥混合液在其中循环流动，动力来自于转刷与水下推进器。
一般不需要设置初沉池，并且经常采用延时曝气。
氧化沟工艺构造形式多样，一般呈环状沟渠形，其平面可为圆形或椭圆形或与长方形的组合状。
主要构成有氧化沟沟体、曝气装置、进出水装置、导流装置。
传统的氧化沟具有延时曝气活性污泥法的特点，通过调节曝气的强度和水流方式，可以使氧化沟内交替出现厌氧、缺氧和好氧状态或出现厌氧区、缺氧区和好氧区，从而脱氮除磷。
(3)三级处理是在一级处理、二级处理之后，进一步处理难降解的有机物，即可导致水体富营养化的氮、磷等可溶性无机物等。
三级处理常用于二级处理以后，以进一步改善水质和达到国家有关排放标准为目的。
三级处理使用的方法有生物脱氮除磷、混凝沉淀（澄清、气浮）、过滤、活性炭吸附等。
【三级处理方法：生物脱氮、活性碳、过滤、混凝沉淀；】三、再生水回用(3)再生水回用分为以下五类：1)农、林、渔业用水：含农田灌溉、造林育苗、畜牧养殖、水产养殖。
2)城市杂用水：含城市绿化、冲厕、道路清扫、车辆冲洗、建筑施工、消防。
