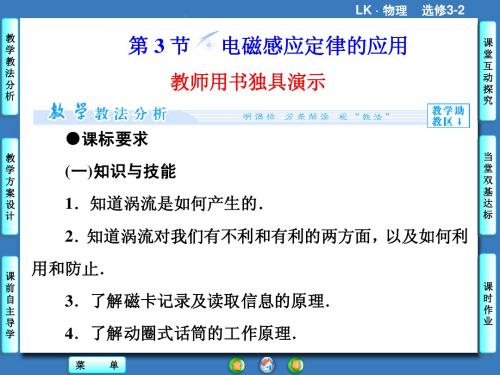

选修3-2 第三节 电磁感应定律的应用

电磁感应现象的两种情况教学目标1. 知识与技能(1)了解感生电场，会解释感生电动势的产生原因． (2)了解动生电动势的产生条件和洛伦兹力的关系．(3)掌握两种感应电动势的区别与联系，会应用分析实际问题． (4)了解电磁感应规律的一般应用，会分析科技实例． 2. 过程与方法通过同学们之间的讨论、研究增强对两种电动势的认知深度，同时提高学习物理的兴趣． 3. 情感、态度与价值观通过对相应物理学史的了解，培养热爱科学、尊重知识的良好品德． 教学重点难点感生电动势与动生电动势的概念。

对感生电动势与动生电动势实质的理解。

教学方法与手段以类比为先导，引领学生在复习干电池电动势中非静电力作用的基础上，说明感应电场和洛伦兹力在产生感应电动势中的作用，并能应用感生电动势和动生电动势解答相关问题。

类比讨论学习为主，发动学生对电子感应加速器的讨论从而加深理解。

课前准备多媒体课件、实物投影仪、视频片断。

导入新课[事件1]教学任务：复习提问，导入新课。

师生活动：情景导入，放映PPT 课件展示提问的问题。

一、复习提问：1．法拉第电磁感应定律的内容是什么？数学表达式是什么？ 答：感应电动势的大小与磁通量的变化率成正比，即E ＝n ΔΦΔt。

2．导体在磁场中切割磁感线产生的电动势与什么因素有关，表达式是什么，它成立的条件又是什么？答：导体在磁场中切割磁感线产生的电动势的大小与导体棒的有效长度、磁场强弱、导体棒的运动速度有关，表达式是E＝BLvsinθ，该表达式只能适用于匀强磁场中。

3．干电池中电动势是怎样产生的？参照相关图片，回顾所学电池电动势中有关非静电力做功的知识，其他学生补充。

二、引入新课：在电磁感应现象中，由于引起磁通量的变化的原因不同，感应电动势产生的机理也不同，本节课我们就一起来学习感应电动势产生的机理。

讲授新课[事件2]教学任务：感生电场和感生电动势。

师生活动：学生阅读教材19页“电磁感应现象中的感生电场”部分，分析讨论闭合电路中产生感应电流的原因。

第3节电磁感应规律的综合应用【考纲知识梳理】一、电磁感应中的电路问题1.在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，将它们接上电阻等用电器，便可对用电器供电，在回路中形成电流；将它们接上电容器，便可使电容器充电，因此电磁感应问题又往往跟电路问题联系在一起。

解决这类问题，不仅要考虑电磁感应中的有关规律，如右手定则、楞次定律和法拉第电磁感应定律等，还要应用电路中的有关规律，如欧姆定律、串联、并联电路电路的性质等。

2. 解决电磁感应中的电路问题，必须按题意画出等效电路图，将感应电动势等效于电源电动势，产生感应电动势的导体的电阻等效于内电阻，求电动势要用电磁感应定律，其余问题为电路分析及闭合电路欧姆定律的应用。

3. 一般解此类问题的基本思路是：（1）明确哪一部分电路产生感应电动势，则这部分电路就是等效电源（2）正确分析电路的结构，画出等效电路图（3）结合有关的电路规律建立方程求解．二.电磁感应中的图像问题1.电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图像，即B-t 图像、Φ-t图像、E-t 图像和I-t图像等。

对于切割磁感线产生感应电动势和感应电流的情况还常涉及感应电动势E和感应电流I随线圈位移x变化的图像，即E-x图像和I-x图像。

2. 这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。

3. 不管是何种类型，电磁感应中的图像问题常需利用右手定则、楞次定律和法拉第电磁感应定律等规律分析解决。

三、电磁感应中的动力学问题1.电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类电磁感应中的力学问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左右手定则、安培力的计算公式等，还要应用力学中的有关规律，如牛顿运动定律、动量定理、动能定理、动量守恒定律、机械能守恒定律等。

物理选修3-2知识点归纳(鲁科版)第一章 电磁感应 第1节 磁生电的探索1.电磁感应：只要闭合电路的磁通量发生变化，闭合电路中就会产生电流。

国磁通量变化而产生电流的现象叫做电磁感应，所产生的电流叫做感应的电流。

第2节 感应电动势与电磁感应定律1.感应电动势：电磁感应现象中产生的电动势叫感应电动势。

电路中感应电动势的大小与电路中磁通量变化的快慢有关。

2.法拉第电磁感应定律：电路中感应电动势的大小与穿过这一电路的磁通量变化率成正比。

tkE ∆∆Φ=，k 为比例常数。

在国际单位制中，感应电动势E 的单位是V ，Φ的单位是Wb ，t 的单位是s ， 1=k ， 上式可以化简为t E ∆∆Φ=。

n 匝线圈的感应电动势大小为：tn E ∆∆Φ=。

磁通量的变化量仅由导线切割磁感线引起时，感应电动势的公式还可以写成：Blv E =。

第3节 电磁感应定律的应用1.涡流：将整块金属放在变化的磁场中，穿过金属块的磁通量发生变化，金属块内部就产生感应电流。

这种电流在金属块内部形成闭合回路，就像旋涡一样，我们把这种感应电流叫做涡电流(eddy current)，简称涡流。

如图所示，把绝缘导线绕在块状铁芯上，当交变电流通过导线时，铁芯中会产生图中虚线所示的涡流。

在以上实验中，小铁锅的电阻很小，穿过铁锅的磁通量变比时产生的涡流较大，足以使水温升高；而玻璃杯是绝缘体，电阻很大，不产生涡流。

2.电磁炉：电磁炉的工作原理与涡流有关。

如图所示，当50 Hz 的交流电流入电磁炉时，经过整流变为直流电，再使其变为高频电流(20～50 kHz)进入炉内的线圈。

由于电流的变化频率较高，通过铁质锅底的磁通量变化率较大，根据电磁感应定律t E ∆∆Φ=/可知，产生的感应电动势也较大；铁质锅底是整块导体，电阻很小，所以在锅底能产生很强的涡电流，使锅底迅速发热，进而加热锅内的食物。

（1）与煤气灶、电饭锅等炊具相比，电磁炉具有很多优点：电磁炉利用涡流使锅直接发热，减少了能量传递的中间环节，能大大提高热效率；电磁炉使用时无烟火，无毒气、废气；电磁炉只对铁质锅具加热，炉体本身不发热……由于以上种种优点，电磁炉深受消费者的喜爱，被称为“绿色炉具”。

电磁感应定律的应用
电磁感应是电磁学中的一个重要概念，它描述了磁场变化对电流的诱导作用。

在电磁学中，电磁感应定律是一组描述电场和磁场相互关系的方程。

电磁感应定律的最常见形式是法拉第电磁感应定律和楞次定律。

法拉第电磁感应定律
法拉第电磁感应定律描述了磁场的变化如何引发感应电流的产生。

该定律表明，当以某种方式改变穿过闭合线圈的磁通量时，就会在该线圈中感应出一个电动势，从而产生一个感应电流。

这个现象被广泛应用于发电机、变压器等电气设备中。

楞次定律
楞次定律描述了磁场变化对电路的诱导作用。

根据楞次定律，一个变化的磁通
量会在电路中产生一个感应电动势，从而产生感应电流。

这个定律也被应用于电动机、发电机等电气设备中。

应用领域
电磁感应定律在许多领域都有重要的应用。

其中，电动机、发电机、变压器等
电气设备都是基于电磁感应定律原理工作的。

此外，感应加热、涡流制动等技术也是基于电磁感应定律的应用。

电磁感应定律的应用不仅局限于电气领域，它还被广泛应用于生活中的各个方面。

比如无线充电技术、感应炉等产品都是基于电磁感应原理制作的。

总的来说，电磁感应定律的应用涵盖了电气、通信、生活等各个领域，在现代
科技和工业生产中发挥着重要作用。

第3节楞次定律1.楞次定律的内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

2．楞次定律可广义地表述为：感应电流的“效果”总是要反抗(或阻碍)引起感应电流的“原因”，常见的有三种：①阻碍原磁通量的变化(“增反减同”)；②阻碍导体的相对运动(“来拒去留”)；③通过改变线圈面积来“反抗”(“增缩减扩”)。

3．闭合导体回路的一部分做切割磁感线运动时，可用右手定则判断感应电流的方向。

一、楞次定律1．探究感应电流的方向(1)实验器材：条形磁铁、电流表、线圈、导线、一节干电池(用来查明线圈中电流的流向与电流表中指针偏转方向的关系)。

(2)实验现象：如图所示，在四种情况下，将实验结果填入下表。

(3)实验分析：①线圈内磁通量增加时的情况②线圈内磁通量减少时的情况表述一：当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减少时，感应电流的磁场与原磁场的方向相同。

表述二：当磁铁靠近线圈时，两者相斥；当磁铁远离线圈时，两者相吸。

2．楞次定律感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

二、右手定则1．内容伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

如图所示。

2．适用范围适用于闭合电路部分导体切割磁感线产生感应电流的情况。

1．自主思考——判一判(1)感应电流的磁场总与原磁场方向相反。

(×)(2)感应电流的磁场总是阻碍原磁场的磁通量。

(×)(3)感应电流的磁场有可能阻止原磁通量的变化。

(×)(4)导体棒不垂直切割磁感线时，也可以用右手定则判断感应电流方向。

(√)(5)凡可以用右手定则判断感应电流方向的，均能用楞次定律判断。

(√)(6)右手定则即右手螺旋定则。

(×)2．合作探究——议一议(1)楞次定律中“阻碍”与“阻止”有何区别？提示：阻碍不是阻止，阻碍只是延缓了磁通量的变化，但这种变化仍将继续进行。

法拉第电磁感应定律【知识要点】一、法拉第电磁感应定律1.内容： .2.表达式： .(1)其中，n 为线圈匝数，本式是确定感应电动势的普遍规律，回路可以不闭合.(2)其中，ΔΦ总是取绝对值，E 的大小是由线圈匝数及磁通量变化率决定的，与Φ或ΔΦ的大小无必然联系.(3)ΔΦ/Δt 的常见几种计算式：ΔΦ/Δt ＝ ＝ .二、导体切割磁感线运动时产生感应电动势： 。

(1)上式只适用于导体各点以相同速度在匀强磁场中切割磁感线的情况，且L 、v 与B 两两垂直.(2)当L 垂直B 、L 垂直v ，而v 与B 成θ角时，导体切割磁感线产生的感应电动势大小为E ＝BLv sin θ.(3)若导线是曲折的，或L 与v 不垂直时，则L 应为导线的有效切割长度，即导线两端点v 、B 所决定平面的垂线上的投影长度，如右图所示，三种情况下感应电动势大小相同.(4)公式E ＝BLv 中，若v 为一段时间内的平均速度，则E 为平均感应电动势，若v 为某时刻的切割速度，则E 为瞬时感应电动势.(5)导体转动切割磁感线产生感应电动势，当导体在垂直于磁场的平面内，绕一端以角速度ω匀速转动切割磁感线产生感应电动势时，E ＝BLv 平＝12BL 2ω. 三、比较：公式E=n t ∆∆Φ与E=BLv sin θ的区别与联系(1)研究对象不同：E=n t∆∆Φ的研究对象是 （不一定闭合），而E=BLvsin θ研究对象是。

(2)物理意义不同：E=n t∆∆Φ求得是Δt 时间内的 ，当Δt →0时，则E 为瞬时感应电动势；而E=BLvsin θ，如果v 是某时刻的瞬时速度，则E 也是该时刻的 ；若v 为平均速度，则E 为 。

(3)E=n t∆∆Φ求得的电动势是 ，而不是回路中某部分导体的电动势。

整个回路的电动势为零，其回路中某段导体的感应电动势不一定为零。

(4)E=BLvsin θ和E=n t∆∆Φ本质上是统一的。

前者是后者的一种特殊情况。

(完整版)高中物理必修3-2知识点清单(非常详细)第一章 电磁感应第二章 楞次定律和自感现象一、磁通量1．定义：在磁感应强度为B 的匀强磁场中，与磁场方向垂直的面积S 和B 的乘积． 2．公式：Φ＝B ·S .3．单位：1 Wb ＝1_T ·m 2.4．标矢性：磁通量是标量，但有正、负． 二、电磁感应 1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有电流产生，这种现象称为电磁感应现象． 2．产生感应电流的条件(1)电路闭合；(2)磁通量变化． 3．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能．特别提醒：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线圈中就有感应电动势产生．三、感应电流方向的判断 1．楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化． (2)适用情况：所有的电磁感应现象． 2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体切割磁感线产生感应电流．3.楞次定律推论的应用楞次定律中“阻碍”的含义可以理解为感应电流的效果总是阻碍产生感应电流的原因，推论如下：(1)阻碍原磁通量的变化——“增反减同”； (2)阻碍相对运动——“来拒去留”；(3)使线圈面积有扩大或缩小的趋势——“增缩减扩”； (4)阻碍原电流的变化(自感现象)——“增反减同”四、法拉第电磁感应定律 1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势．产生感应电动势的那部分导体就相当于电源，导体的电阻相当于电源内阻．(2)感应电流与感应电动势的关系：遵循闭合电路欧姆定律，即I ＝ER ＋r.2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．(2)公式：E ＝n ΔΦΔt，n 为线圈匝数．3．导体切割磁感线的情形(1)若B 、l 、v 相互垂直，则E ＝Blv .(2)若B ⊥l ，l ⊥v ，v 与B 夹角为θ，则E ＝Blv sin_θ. 五、自感与涡流 1．自感现象(1)概念：由于导体本身的电流变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做自感电动势．(2)表达式：E ＝L ΔIΔt.(3)自感系数L 的影响因素：与线圈的大小、形状、匝数以及是否有铁芯有关． 2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生像水的旋涡状的感应电流． (1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生感应电流，使导体受到安培力作用，安培力使导体运动起来．交流感应电动机就是利用电磁驱动的原理工作的．考点一 公式E ＝n ΔΦ/Δt 的应用 1．感应电动势大小的决定因素(1)感应电动势的大小由穿过闭合电路的磁通量的变化率ΔΦΔt和线圈的匝数共同决定，而与磁通量Φ、磁通量的变化量ΔΦ的大小没有必然联系．(2)当ΔΦ仅由B 引起时，则E ＝n S ΔB Δt ；当ΔΦ仅由S 引起时，则E ＝n B ΔSΔt.2．磁通量的变化率ΔΦΔt是Φ－t 图象上某点切线的斜率．3.应用电磁感应定律应注意的三个问题(1)公式E ＝n ΔΦΔt求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积．(3)通过回路截面的电荷量q 仅与n 、ΔΦ和回路电阻R 有关，与时间长短无关．推导如下：q ＝I Δt ＝n ΔΦΔtR Δt ＝n ΔΦR.考点二 公式E ＝Blv 的应用 1．使用条件本公式是在一定条件下得出的，除了磁场是匀强磁场外，还需B 、l 、v 三者相互垂直．实际问题中当它们不相互垂直时，应取垂直的分量进行计算，公式可为E ＝Blv sin θ，θ为B 与v 方向间的夹角．2．使用范围导体平动切割磁感线时，若v 为平均速度，则E 为平均感应电动势，即E ＝Bl v .若v 为瞬时速度，则E 为相应的瞬时感应电动势．3．有效性公式中的l 为有效切割长度，即导体与v 垂直的方向上的投影长度．例如，求下图中MN 两点间的电动势时，有效长度分别为甲图：l＝cd sin β.乙图：沿v1方向运动时，l＝MN；沿v2方向运动时，l＝0.丙图：沿v1方向运动时，l＝2R；沿v2方向运动时，l＝0；沿v3方向运动时，l＝R.4．相对性E＝Blv中的速度v是相对于磁场的速度，若磁场也运动，应注意速度间的相对关系．考点三自感现象的分析1．自感现象“阻碍”作用的理解(1)流过线圈的电流增加时，线圈中产生的自感电动势与电流方向相反，阻碍电流的增加，使其缓慢地增加．(2)流过线圈的电流减小时，线圈中产生的自感电动势与电流方向相同，阻碍电流的减小，使其缓慢地减小．2．自感现象的四个特点(1)自感电动势总是阻碍导体中原电流的变化．(2)通过线圈中的电流不能发生突变，只能缓慢变化．(3)电流稳定时，自感线圈就相当于普通导体．(4)线圈的自感系数越大，自感现象越明显，自感电动势只是延缓了过程的进行，但它不能使过程停止，更不能使过程反向．3．自感现象中的能量转化通电自感中，电能转化为磁场能；断电自感中，磁场能转化为电能．4.分析自感现象的两点注意(1)通过自感线圈中的电流不能发生突变，即通电过程，线圈中电流逐渐变大，断电过程，线圈中电流逐渐变小，方向不变．此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断，在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．六、电磁感应中的电路问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源．(2)该部分导体的电阻或线圈的电阻相当于电源的内阻，其余部分是外电阻．2．电源电动势和路端电压 (1)电动势：E ＝Blv 或E ＝n ΔΦΔt . (2)路端电压：U ＝IR ＝ER ＋r·R .二、电磁感应中的图象问题 1．图象类型(1)随时间t 变化的图象如B －t 图象、Φ－t 图象、E －t 图象和i －t 图象． (2)随位移x 变化的图象如E －x 图象和i －x 图象． 2．问题类型(1)由给定的电磁感应过程判断或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量． (3)利用给出的图象判断或画出新的图象．考点一 电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源，如切割磁感线的导体棒、有磁通量变化的线圈等．这种电源将其他形式的能转化为电能．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．3．解决电磁感应中电路问题的一般思路：(1)确定等效电源，利用E ＝n ΔΦΔt或E ＝Blv sin θ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解． 4.(1)对等效于电源的导体或线圈，两端的电压一般不等于感应电动势，只有在其电阻不计时才相等．(2)沿等效电源中感应电流的方向，电势逐渐升高． 考点二 电磁感应中的图象问题 1．题型特点一般可把图象问题分为三类：(1)由给定的电磁感应过程选出或画出正确的图象；(2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2．解题关键弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．3．解决图象问题的一般步骤 (1)明确图象的种类，即是B －t 图象还是Φ－t 图象，或者是E －t 图象、I －t 图象等； (2)分析电磁感应的具体过程；(3)用右手定则或楞次定律确定方向对应关系；(4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等； (6)画出图象或判断图象．4.解决图象类选择题的最简方法——分类排除法．首先对题中给出的四个图象根据大小或方向变化特点分类，然后定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是用物理量的方向，排除错误选项，此法最简捷、最有效．第三章 交变电流 传感器一、交变电流的产生和变化规律 1．交变电流大小和方向随时间做周期性变化的电流． 2．正弦交流电(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动． (2)中性面①定义：与磁场方向垂直的平面．②特点：线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零．线圈每经过中性面一次，电流的方向就改变一次．(3)图象：用以描述交变电流随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．二、描述交变电流的物理量1．交变电流的周期和频率的关系：T ＝1f.2．峰值和有效值(1)峰值：交变电流的峰值是它能达到的最大值．(2)有效值：让交流与恒定电流分别通过大小相同的电阻，如果在交流的一个周期内它们产生的热量相等，则这个恒定电流I 、恒定电压U 就是这个交变电流的有效值．(3)正弦式交变电流的有效值与峰值之间的关系IU E 3．平均值：E ＝n ΔΦΔt＝BL v .考点一 交变电流的变化规律1．正弦式交变电流的变化规律(线圈在中性面位置开始计时)图象2.(1)线圈平面与中性面重合时，S ⊥B ，Φ最大，ΔΦΔt＝0，e ＝0，i ＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt最大，e 最大，i 最大，电流方向不改变．3.解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBS ω中的S 为有效面积． (3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．考点二 交流电有效值的求解 1．正弦式交流电有效值的求解 利用I ＝I m2，U ＝U m 2，E ＝E m2计算．2．非正弦式交流电有效值的求解交变电流的有效值是根据电流的热效应(电流通过电阻生热)进行定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．注意“三同”：即“相同电阻”，“相同时间”内产生“相同热量”．计算时“相同时间”要取周期的整数倍，一般取一个周期．考点三 交变电流的“四值”的比较1.书写交变电流瞬时值表达式的基本思路(1)求出角速度ω，ω＝2πT＝2πf .(2)确定正弦交变电流的峰值，根据已知图象读出或由公式E m ＝nBS ω求出相应峰值． (3)明确线圈的初始位置，找出对应的函数关系式． ①线圈从中性面位置开始转动，则i －t 图象为正弦函数图象，函数式为i ＝I m sin ωt . ②线圈从垂直中性面位置开始转动，则i －t 图象为余弦函数图象，函数式为i ＝I m cos ωt三、变压器原理1．工作原理：电磁感应的互感现象． 2．理想变压器的基本关系式 (1)功率关系：P 入＝P 出．(2)电压关系：U 1U 2＝n 1n 2，若n 1>n 2，为降压变压器；若n 1<n 2，为升压变压器．(3)电流关系：只有一个副线圈时，I 1I 2＝n 2n 1； 有多个副线圈时，U 1I 1＝U 2I 2＋U 3I 3＋…＋U n I n .四、远距离输电1．输电线路(如图所示)2．输送电流(1)I ＝P U. (2)I ＝U －U ′R.3．电压损失 (1)ΔU ＝U －U ′. (2)ΔU ＝IR . 4．功率损失 (1)ΔP ＝P －P ′.(2)ΔP ＝I 2R ＝⎝ ⎛⎭⎪⎫P U 2R ＝ΔU 2R .考点一 理想变压器原、副线圈关系的应用 1．基本关系(1)P 入＝P 出，(有多个副线圈时，P 1＝P 2＋P 3＋……)(2)U 1U 2＝n 1n 2，有多个副线圈时，仍然成立．(3)I 1I 2＝n 2n 1，电流与匝数成反比(只适合一个副线圈) n 1I 1＝n 2I 2＋n 3I 3＋……(多个副线圈)(4)原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同． 2．制约关系(1)电压：副线圈电压U 2由原线圈电压U 1和匝数比决定． (2)功率：原线圈的输入功率P 1由副线圈的输出功率P 2决定． (3)电流：原线圈电流I 1由副线圈电流I 2和匝数比决定． 3.关于理想变压器的四点说明： (1)变压器不能改变直流电压．(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率． (3)理想变压器本身不消耗能量．(4)理想变压器基本关系中的U 1、U 2、I 1、I 2均为有效值． 考点二 理想变压器的动态分析 1.匝数比不变的情况(如图所示)(1)U 1不变，根据U 1U 2＝n 1n 2可以得出不论负载电阻R 如何变化，U 2不变．(2)当负载电阻发生变化时，I 2变化，根据I 1I 2＝n 2n 1可以判断I 1的变化情况．(3)I 2变化引起P 2变化，根据P 1＝P 2，可以判断P 1的变化． 2.负载电阻不变的情况(如图所示)(1)U 1不变，n 1n 2发生变化，U 2变化． (2)R 不变，U 2变化，I 2发生变化．(3)根据P 2＝U 22R和P 1＝P 2，可以判断P 2变化时，P 1发生变化，U 1不变时，I 1发生变化．3.变压器动态分析的思路流程考点三 关于远距离输电问题的分析 1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”这样的顺序，或从“用电器”倒推到“发电机”一步一步进行分析．2．远距离高压输电的几个基本关系(以下图为例)：(1)功率关系：P 1＝P 2，P 3＝P 4，P 2＝P 损＋P 3.(2)电压、电流关系：U 1U 2＝n 1n 2＝I 2I 1，U 3U 4＝n 3n 4＝I 4I 3U 2＝ΔU ＋U 3，I 2＝I 3＝I 线．(3)输电电流：I 线＝P 2U 2＝P 3U 3＝U 2－U 3R 线.(4)输电线上损耗的电功率：P 损＝I 线ΔU ＝I 2线R 线＝⎝ ⎛⎭⎪⎫P 2U 22R 线．3.解决远距离输电问题应注意下列几点(1)画出输电电路图．(2)注意升压变压器副线圈中的电流与降压变压器原线圈中的电流相等． (3)输电线长度等于距离的2倍．(4)计算线路功率损失一般用P 损＝I 2R 线．。

电磁感应规律的综合应用学案一、电磁感应中的力学问题电磁感应中通过导体的感应电流在磁场中又将受到安培力的作用，这就使得电磁感应问题往往和力学问题联系在一起，解决这类问题的基本方法是：（1）用法拉第电磁感应定律或导体做切割磁感线运动时感应电动势公式确定感应电动势的大小，再用楞次定律或右手定则确定感应电动势的方向；（2）画出等效电路，磁通量发生变化的电路或切割磁感线的导体相当于电源，用闭合电路欧姆定律求出电路中的电流；（3）分析所研究的导体受力情况（包括安培力、用左手定则确定其方向）；（4）列出动力学方程或平衡方程并求解。

常用动力学方程有：牛顿运动定律、动量定理、动量守恒定律、动能定理、机械能守恒定律等。

【例1】（2005 上海）如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.2kg、电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．求：(1)求金属棒沿导轨由静止开始下滑时的加速度大小；(2)当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小；(3)在上问中，若R＝2Ω，金属棒中的电流方向由a到b，求磁感应强度的大小与方向．(g=10m／s2，sin37°＝0.6，cos37°＝0.8)【例2】如图所示，两条互相平行的光滑金属导轨位于水平面内，距离为l = 0.2m，在导轨的一端接有阻值为R = 0.5Ω的电阻，在x ≥0处有一与水平面垂直的均匀磁场，磁感强度B = 0.5T。

一质量为m =0.lkg的金属直杆垂直放置在导轨上，并以v0＝2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力F的共同作用下作匀变速直线运动，加速度大小为a = 2m/s2，方向与初速度方向相反。

设导轨和金属杆的电阻都可以忽略，且接触良好，求：（1）电流为零时金属杆所处的位置；（2）电流为最大值的一半时施加在金属杆上外力F的大小和方向；（3）保持其他条件不变，而初速度v0取不同值，求开始时F的方向与初速度v0取值的关系。
