配电柜型号选择及相关图纸详解

配电箱型号规格及系统图学习Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE低压负荷开关箱柜 AF低压电容补偿柜 ACC或ACP 直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

低压配电柜型号及意思GGD、GCS、MNS、JYD、GCK等很多的，标准一般按照GB7251。

GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜M：面板操作J：静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。

GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统价钱区别不大，主要取决内部元器件的选择。

低压柜的型号可能会因为厂家不同，型号略有不同。

一般低压柜可以分为固定式，抽屉式，框架式。

只要确定用哪种形式的，柜子的短路容量，母线电流，主进线开关规格，各支路规格，就可以让厂家帮助选定。

当然如果能有单线图那是最好的了。

XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；后面的数字代号表示设计开发序号。

动力配电箱没有太多的要求，不同的厂家，会有不同的“标准”配置，用户可以自己选用不同品牌的部件。

按照设计图纸中的系统图加工定做即可。

可以参考的资料：建筑电气设备手册、工厂常用电气设备手册、电气安装工程图集（吕光大主编）。

现在很多厂家自已都有自已的型号，这个型号就太多了。

主要的国产型号有MLS、GCS、GCK GGD其中前面三种是抽屉柜，GGD是固定式的柜子。

国外厂家ABB有：MD190，MNS，ArTu施耐德的型号是：Blokset、8PT还有其它的型号我拼不出来，其它国外厂家大家型号都不一样，标准就都是按照GB7251.1XL-21动力配电柜/配电箱：品牌:鑫鼎，型号:XL-21，额定电流:100-630（A），短路关合电流:0.5（KA），壳体防护等级:1，外形尺寸:1600*600*400（mm）。

最全的配电柜型号解读配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。

配电柜型号、图纸解读
配电柜是动力控制设备的统称，配电柜使用在负荷比较分散，回路较少的场合。

一般我们看到配电柜都是安装在负荷集中又比较安全的地方。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。

配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.
1 配电柜型号型号意思
第一位：P-开启式低压开关柜，G-封闭式低压开关柜
第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统 GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③ G－交流低压配电柜 G－电器元件固定安装，固定接线 D－电力用柜 M－面板操作 J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA ②－主电路方案代号③－辅助电路方案代号
配电柜图纸解读：
1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

2.配电板的电路图分为一次原理图和二次原理图，一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

3.以上是智能配电柜的原理图、展开图、端子排图、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。

注：关于配电柜的信息资料有限，仅供参考。

10kV配电房低压系统识图解读（二）总进线柜上一章，我们讲了10kV配电房低压系统识图解读的变压器部分，接下来，我们继续上课，今天讲总进线柜。

低压系统图二、总进线柜上图中，最左侧的部分就是总进线柜，接下来，我们从上到下，一点一点剖析。

柜子顶部图纸在这个图中：1.编号：D11，D—表示低压，11表示第一路电的第一个柜子。

2.名称：进线柜，这个好理解，变压器出来就进到这里。

3.型号：GCK-08,第一个G 代表配电柜，第二个C 代表抽屉式，第三个K 代表控制,中文学名叫低压抽出式开关柜。

4.母线：表示载流的铜母线，这里的规格图上没标。

柜子详图在这个图中，它分为1-9单元，我们都知道，GCK柜的高度为2200mm，顶上的400MM走母线，那么，地下最小的一个抽屉间隔为200mm，最多可以放9个抽屉，当然，作为进线柜，开关很大，这里就仅仅放了一个间隔。

在这个图中，顶上的1-2间隔是空的，主断路器安装在了3-7间隔内，在这里，我们把主断路器的参数放大了看。

主断路器参数在这里：1.1QF，表示断路器的编号，QF，英文即表示断路器。

这里的断路器采用的是框架断路器，框架电流为2000A，4P—表示4级开关，可以带漏电保护。

2.In=2000A, 表示断路器额定电流为2000安培。

3.Ir1=1600A，tL=120s，表示长延时整定为1600A，时间整定为120秒。

4.Ir2=4Ir1，Ts=0.2s，表示短延时电流整定为4倍的长延时电流，即6400安培，整定时间为，0.2秒。

5.Ir3=10Ir1，表示速断电流为10倍长延时电流，为16000A, 整定时间没写，其实为0秒动作。

6.Ir3=0.5Ir1 ，Ts=0.2s，表示接地电流整定为800A,整定时间为0.2秒。

互感器图这个图是互感器的图，图中表示ABC三相都装一个互感器，共两组，没零序互感器，但上面的图纸有零序的整定电流，有点问题，电流互感器的作用是测电流用，因为如果不经过互感器，那电流的接线是几乎没法完成的，一次电流太大了，必须用铜排，通过互感器，可以转变成小电流，那就可以用很小的线，方便接线。

配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP 直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜 AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。

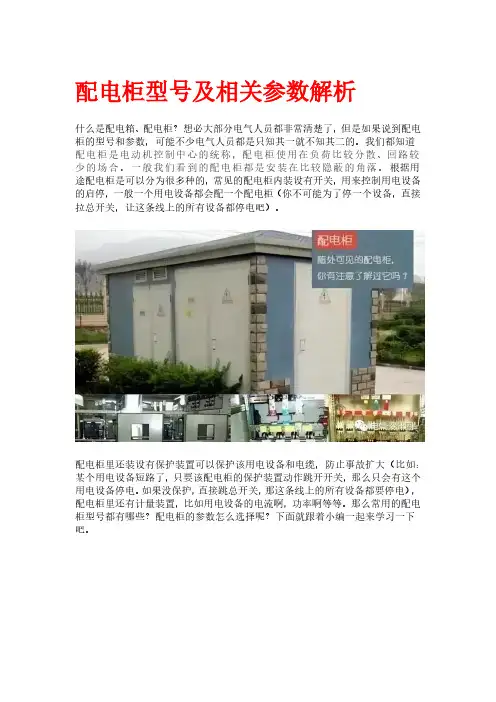

配电柜型号及相关参数解析
什么是配电箱、配电柜？想必大部分电气人员都非常清楚了，但是如果说到配电柜的型号和参数，可能不少电气人员都是只知其一就不知其二的。

我们都知道配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。

一般我们看到的配电柜都是安装在比较隐蔽的角落。

根据用途配电柜是可以分为很多种的，常见的配电柜内装设有开关，用来控制用电设备的启停，一般一个用电设备都会配一个配电柜（你不可能为了停一个设备，直接拉总开关，让这条线上的所有设备都停电吧）。

配电柜里还装设有保护装置可以保护该用电设备和电缆，防止事故扩大（比如：某个用电设备短路了，只要该配电柜的保护装置动作跳开开关，那么只会有这个用电设备停电。

如果没保护，直接跳总开关，那这条线上的所有设备都要停电），配电柜里还有计量装置，比如用电设备的电流啊，功率啊等等。

那么常用的配电柜型号都有哪些？配电柜的参数怎么选择呢？下面就跟着小编一起来学习一下吧。

01 配电柜的型号都有哪些？
▼
02 配电柜的型号标示怎么识读？
▼
03 低压配电柜一次系统和智能配电柜图纸
▼
04 配电箱（柜）如何识别？
▼
05 电气箱柜名称、编号、规格和型号是什么？
▼。

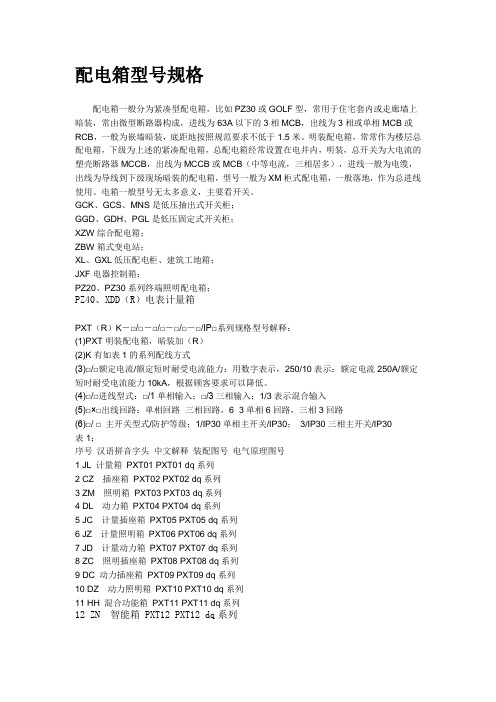

配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB（中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

高压配电柜型号大全高压配电柜是电力系统中非常重要的设备，其型号的选择直接关系到电力系统的安全稳定运行。

在选择高压配电柜型号时，需要考虑到电力系统的负载情况、运行环境、设备品牌等多个因素。

因此，本文将为大家介绍一些常见的高压配电柜型号，希望能够对大家有所帮助。

首先，我们来介绍一些常见的高压配电柜型号：1. GGD型高压配电柜，GGD型高压配电柜是一种低压配电柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。

该型号的高压配电柜具有结构紧凑、外形美观、空间利用率高等特点，广泛应用于工矿企业、高层建筑、商业楼宇等场所。

2. KYN28A-12型高压配电柜，KYN28A-12型高压配电柜是一种金属封闭型中置式开关设备，额定电压为12kV，额定电流为630A-3150A。

该型号的高压配电柜具有防尘、防潮、防震、防污染等特点，适用于发电厂、变电站、工矿企业等场所。

3. XGN15-12型高压配电柜，XGN15-12型高压配电柜是一种固定式封闭型金属封闭开关设备，额定电压为12kV，额定电流为630A-2000A。

该型号的高压配电柜具有结构紧凑、操作方便、安全可靠等特点，适用于城市供电系统、工矿企业、高层建筑等场所。

4. GCK型高压配电柜，GCK型高压配电柜是一种低压抽屉式开关柜，适用于三相四线或三相五线交流50Hz、额定工作电压为380V的配电系统。

该型号的高压配电柜具有抗干扰能力强、动作可靠、维护方便等特点，广泛应用于电力系统、石油化工、冶金工业等领域。

以上介绍的高压配电柜型号仅为常见型号之一，实际上市面上还有很多其他型号的高压配电柜，每种型号都有其特定的适用场景和优势。

在选择高压配电柜型号时，需要根据具体的电力系统情况和需求进行综合考虑，选择最适合的型号。

总的来说，高压配电柜型号的选择需要考虑到多个因素，包括电力系统的负载情况、运行环境、设备品牌等。

希望本文介绍的常见高压配电柜型号能够为大家在选择高压配电柜时提供一些参考，同时也希望大家在使用高压配电柜时能够严格按照相关规定进行操作，确保电力系统的安全稳定运行。

低压部分配电柜型号及说明
1、 GGD 系列 : GGD 型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流 50Hz ,额定工作电压 380V (220V ,额定工作电流 1000-3150A 的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。

2、 GCK 系列:该装置适用于交流 50(60HZ、额定工作电压小于等于 660V 、额定电流 4000A 及以下的控配电系统 , 作为动力配电、电动机控制及照明等配电设备。

3、 GCS 系列 : GCS型低压抽出式开关柜使用于三相交流频率为 50Hz , 额定工作电压为 400V(690V, 额定电流为 4000A 及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。

4、 MNS 系列 : 广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。

5、 MCS 系列 : MCS 智能型低压抽出式开关柜是一种融合了其它低压产品的优点而开发的高级型产品,适用于电厂、石油化工、冶金、电信、轻工、纺织、高层建筑和其它民用。

配电柜型号说明MCC柜（(Motor Control Center）控制马达启停的控制柜。

配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK 、GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。

配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于 1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB （中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K —□）□）□□—口1卩0系列规格型号解释：（1） PXT明装配电箱，暗装加（R）（2） K有如表1的系列配线方式(3) 口□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A额定短时耐受电流能力10kA，根据顾客要求可以降低。

⑷口□进线型式：口1单相输入；口3三相输入；1/3表示混合输入⑸田线回路：单相回路X三相回路，6 X3单相6回路，三相3回路⑹□ □主开关型式/防护等级；1/IP30单相主开关/IP30 ; 3/IP30三相主开关/IP30表1 :序号汉语拼音字头中文解释装配图号电气原理图号1 JL计量箱PXT01 PXT01 dq 系列2 CZ 插座箱PXT02 PXT02 dq 系列3 ZM 照明箱PXT03 PXT03 dq 系列4 DL 动力箱PXT04 PXT04 dq 系列5 JC计量插座相PXT05 PXT05 dq系列6 JZ计量照明箱PXT06 PXT06 dq系列7 JD计量动力箱PXT07 PXT07 dq系列8 ZC照明插座箱PXT08 PXT08 dq系列9 DC动力插座箱PXT09 PXT09 dq系列10 DZ动力照明箱PXT10 PXT10 dq系列11 HH混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq 系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT举例说明吧GCK第一个G代表配电柜第二个C代表抽屉式第三个K代表控制GGD第一个G代表配电柜第二个G代表固定式第三个D代表动力配电箱1LA1a 1AL1b AT-DT 是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的。

认识这60种配电箱柜图例，没有看不懂的电气图纸
图纸中的图例，是对于图纸中图形符号的定义，表示这种图形代表什么设备或者有什么含义，图例对于图纸的重要性不言而喻，可以说，没有图例是看不懂图纸。

就算没看过的图纸的人，也一定看过地图，地图边上总会给出山川河流和省会、首都图例，CAD图纸的图例和这个道理是一样的。

做电气工程预算、施工的相关技术人员，在看电气图纸的时候会遇到大量的配电箱、配电柜，像常见的照明配电箱、电表箱、动力配电柜、应急配电箱等，每一套图纸都会声明配电箱柜的图例。

下面来看一下常见的60种配电箱和配电柜的图例，看完这些图例再也不用愁看不懂电气图纸。

配电箱、配电柜图例一
配电箱、配电柜图例二
配电箱、配电柜图例三
配电箱、配电柜图例四
配电箱、配电柜图例五
配电箱、配电柜图例六
友情提示，记下这些图例对看图纸当然是有好处的，尤其是图纸没有给图例的时候。

但千万要注意，不要经验主义行事，有时候图纸
的图例定义的和国标是不一样的，这个时候要遵从图纸给出的图例。

五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。

其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明，相当于电⽓铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排，⼩⼀点的则未必。

⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨熔断器，熔断器是⽤于避雷器的保护。

常见的开关柜的构造、型号及选用1.开关拒的型号识别机电部于1983年制定了JB/DQ4085开关柜型号编制方法的部标。

自此以后开发的新产品按此规定编制型号，使型号管理走上科学化。

开关柜的型号有二种：一种叫产品型号，用字母来代表产品名称、构造特征、使用场所、设计顺序号（由行业归口部门认定颁发）、额定电压和改良代号等表征。

另一种叫全型号，由产品型号再后加具体规格、参数、环境特征代号等组成。

产品型号构成如下：从左到右分别用①②③④⑤⑥代表上面的6个口,这6个口各代表的含义分别为：①产品名称；②构造特征；③使用场所；④设计系列序号；⑤额定电压KV；⑥改良代号。

如XGN2-12（Z）中各项代表的意义为：X-箱型高压开关柜、G-固定、2户内、2-设计序号、12-12KV、（Z）-断路器型号（真空）。

而其中的①②③位符号意义如下表：①产品名称②构造特点③使用场所固定式移开式户内用户外用GYNW箱式开关柜XXGXYXGN.XYN间隔式开关柜JJYJYN铠装式开关柜KKGKYKGN、KYN2.开关柜构造简介常见的几种真空开关柜构造是：1）半封闭式固定真空开关拒GG-IA（F）Z型。

2）箱式固定真空开关柜a.XGN—10（Z）型开关柜。

引下线从母线室出来，经过GN30型旋转隔离开关联到真空断路器的上接线端，下接线端通过电流互感器连至下旋转隔离开关GN30,进入电缆室。

断路器多用分体式的，如ZN28A（有的厂家改用整体式开关），这是目前最广泛使用的型柜。

b.GGX2-10（BPXGN66-10）型开关拒。

该柜的主要特点是采用了”同轴旋转多路间歇传动机构”，转动一根转轴即可操纵3~4路拉杆，按照固定的程序带动隔离开关和接地开关先后动作，自然构成开关与开关之间的联锁关系，程序绝不会错乱。

该机构由开关柜的辅件手柄插入方孔内旋转操作。

3）间隔式手车开关拒JYN□-10间隔式手车开关柜在构造上分为四个小室：仪表室、断路器手车室、母线室和电缆室。
