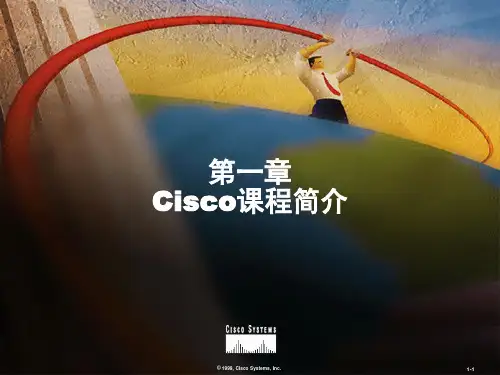

CCNA新版PPT 第0章 CISCO简介

格式：ppt
大小：2.85 MB
文档页数：24

下载文档原格式

CCNA学习指南01PPT课件

• Backplane Components
Backplane, NIC, Video card, Audio card, Parallel port, Serial port, Mouse port, Power cord
An Idealized Computer: Information Flow
1.1.5 High-Speed and Dialup Connectivity
Cisco Academy Council
•上个世纪60年代初期 , 300bit/s. •上个世纪70年代 ,电子公告栏系统（BBS）出现. •80年代初，BBS开始被广泛使用，人们又希望能进行数据和图像的传输. •1998年，调制解调器的速度达到了现在的水平——56kbit/s。
When selecting a NIC, consider the following factors: –Type of Network: •Ethernet, Token Ring, FDDI –Type of media: •Twisted-pair, Coaxial, Fiber-optic cable –Type of system bus:

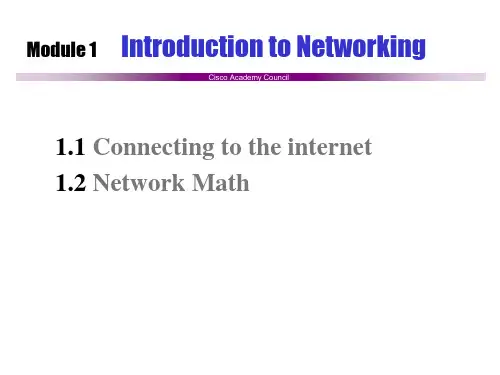

Module 1 Introduction to Networking
Cisco Academy Council
1.1 Connecting to the internet 1.2 Network Math
数据通信系统模型
Cisco Academy Council
数字比特流
模拟信号
模拟信号数字比特流
局域网
计算机
高 CPU 速
缓存
存储器网卡
I/O总线
并行通信
串行通信

CCNA课件04

更改配置文件
• 因为运行配置文件存储在内存中，所以它仅临时在 Cisco 设备运行（保持通电）期间活动。如果路由器断电或重新启动，所有未保存的配置更改都会丢失。通过将运行配置保存到 NVRAM 内的启动配置文件中，可将配置更改存入新的启动配置。 • 在提交更改前，使用 show running-config 命令查看运行配置文件。当验证表明更改正确后，请在特权执行模式提示符后使用 copy running-config startup-config 命令。Switch#copy running-config startup-config，命令一旦执行完成，运行配置文件就会取代启动配置文件。 • 如果更改运行配置未能实现预期的效果，可能有必要将设备恢复到之前的配置。 reload命令使设备恢复为其原始配置。 • 如果将不理想的更改保存到了启动配置中，可能有必要清除所有配置。这需要删除启动配置并重新启动设备。启动配置通过 erase startupconfig 命令来删除。要删除启动配置文件，请在特权执行模式提示符后使用 erase NVRAM:startup-config 或 erase startup-config 命令： Router#erase startup-config。
Telnet 或 SSH
• 通过 telnet 连接到路由器是远程访问 CLI 会话的方法之一。 Telnet 会话需要使用设备上的活动网络服务，这一点与控制台不同。该网络设备至少必须具有一个活动接口，且该接口必须配置有诸如 IPv4 地址之类的第 3 层地址。Cisco IOS 设备配有一个 Telnet 服务器进程，该进程在设备启动时启动。IOS 还包含一个 Telnet 客户端。运行 Telnet 客户端的主机可以访问 Cisco 设备上运行的 VTY 会话。 • 安全外壳 (SSH) 协议是一种更安全的远程设备访问方法。此协议提供与 Telnet 相似的远程登录结构，但使用更安全的网络服务。SSH 提供比 Telnet 更严格的口令身份验证，并在传输会话数据时采用加密手段。SSH 会话会将客户端与 IOS 设备之间的所有通信加密。这可使用户 ID、口令和管理会话的详细信息保持私密。

CCNA课件01

封装与解封装
• 见flash
数据链路层
• 1、提供物理地址或硬件地址（MAC地址） MAC地址48bit，长度12个字符 • 2、定义网络设备如何访问物理介质 • 3、定义介质上帧的传输方法 • 4、适用于同一网段内同一类型的数据链路层介质上的设备（以太网或令牌环网） • 5、单播、组播、广播
设备及其运行所在的层
• 网络层：路由器 • 数据链路层：交换机、网桥、NIC • 物理层：Hub、中继器
• • •
•
传输层
• 1．提供可靠或不可靠的传输 • 2. 数据段 • 3. 连接的多路复用端口（套接字）、公认的端口号 • 4. 流控制就绪/未就绪信号、窗口操作
网络层
• 1. 提供逻辑寻址 IP地址、MAC地址 • 2. 路由选择表网络号、接口、路径度量值（RIP使用跳数、 EIGRP使用带宽/延时/负载等）等信息 • 3.把不同的第二层技术连接在一起

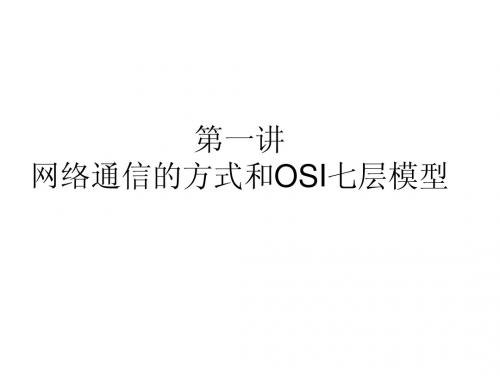

第一讲网络通信的方式和OSI七层模型
网络简介
•
•
网络的定义
指跨越短或长距离与计算机连接所涉及的所有组件，包括硬件和软件
•
•
网络的特性
安全、速度、费用、拓扑、可伸缩性、可靠性、可用性
•
•
网络的分类
局域网、广域网、城域网
•
•
网络介质
双绞线、铜介质、光纤、无线
•
网络安全
OSቤተ መጻሕፍቲ ባይዱ参考模型
• • • 应用层：OSI模型的应用层是用户与计算机进行实际通信的地方。表示层：表示层因它的用途而得名：它为应用层提供数据，并负责数据转换和代码的格式化。会话层：会话层负责建立、管理和终止表示层实体之间的会话连接。传输层：传输层将数据分段并重组为数据流。网络层：网络层负责设备的寻址，跟踪网络中设备的位置，并决定传送数据的最佳路径，这意味着网络层必须在位于不同地区的互联设备之间传输数据流。数据链路层：数据链路层提供数据的物理传输，并处理出错通知、网络拓扑和流量控制。物理层：物理层是最低层，物理层的功能有两个：发送和接收位流。

CCNA课程介绍专业知识培训市公开课获奖课件省名师示范课获奖课件

ICND—1-3
课程主要内容
VLAN 3
ISL VLAN 2
ISL
VLAN 1 ISLVLAN Nhomakorabea1 ISL
图例
迅速以太网/ 以太网 ISDN 专线
关键服务器
© 1999, Cisco Systems, Inc.
ISDN 云
专线/ 帧中继
ICND—1-4
预备知识
• 了解常用旳网络名词和拓扑 • 了解网络协议旳基本功能
访问
ISDN
多层
网络
服务器互换机
互换机
互换机
个人电脑
文件服务器
DSU/CSU
数据服务单元/ 通道服务单元
调制解调器 Web服务器
广域网 “云”
以太网
© 1999, Cisco Systems, Inc.
虚拟局域网 (颜色可能不同)
迅速以太网
集线器
网络云或广播域
串行线
电路互换线
ICND—1-8
网络设备
带宽 (bandwidth): 单位时间内网络一端流到另一端旳信息量。基本单位 bit/s
© 1999, Cisco Systems, Inc.
ICND—1-6
课程摘要
第 1单元
ICND课程简介互连网概念综述配接 Cisco设备
操作与配置 Cisco IOS设备管理网络环境
第 2单元
互换机基本操作
Router：第三层设备，提供途径选择和数据转发等
© 1999, Cisco Systems, Inc.
ICND—1-9
各网络设备在网络中旳应用
© 1999, Cisco Systems, Inc.

ccna课件ppt

2 交换机的配置
掌握交换机的配置方法，理解VLAN的概念和作用，掌握VLAN的划分方法。
3 VLAN的概念和作用
掌握交换机的配置方法，理解VLAN的概念和作用，掌握VLAN的划分方法。
4 VLAN的划分
掌握交换机的配置方法，理解VLAN的概念和作用，掌握VLAN的划分方法。
实验二：路由器静态路由和动态路由配置
02
CCNA认证要求考生掌握基本的网络概念、协议和Cisco设备配置，并具备一定的故障排除能力。
03
获得CCNA认证有助于提升个人在IT行业的职业竞争力，为后续获取更高级别的Cisco认证奠定基础。
课程目标
学会配置常见的Cisco网络设备：如路由器、交换机、访问控制列表（ACL）等。
培养解决实际网络问题的能力，提高故障排除技能。
3
详细描述
基本ACL通常用于允许或拒绝整个IP地址范围的流量，而扩展ACL则提供了更细粒度的控制，可以基于特定的协议（如 TCP或UDP）和特定的端口号来过滤流量。
访问控制列表（ACL）
总结词
配置ACL需要遵循一定的步骤，包括确定ACL的需求、选择合适的ACL类型、定义条件顺序、配置具体的条件以及将ACL应用到相应的接口上。
01
掌握网络基础知识：包括IP地址、子网划分、路由协议等。
02
03
04
了解网络安全和网络优化的基本概念和方法。
学习方法
系统学习
按照课程大纲逐步学习，掌握每个章节的重点和难点。
实践操作
利用模拟软件或真实设备进行实验操作，加深对理论知识的理解。
参加在线论坛和社区
与其他学员或行业专家交流，分享学习心得和经验。

CCNA中文版PPT

例子 Telnet SMTP HTTP FTP
JPEG
应用层表示层会话层
应用层作用
用户接口
• 数据表示 • 加密等特殊处理过程
保证不同应用间的数据区分
例子 Telnet HTTP
JPEG
Operating System/ Application Access Scheduling
应用层
表示层
会话层
传输层网络层数据链路层物理层
应用层作用
用户接口
• 数据表示 • 加密等特殊处理过程
保证不同应用间的数据区分
例子 Telnet HTTP
JPEG
Operating System/ Application Access Scheduling
数据流层的作用
例子
物理层
• 设备间接收或发送比特流 • 说明电压、线速和线缆等
网络层
提供路由器用来决定路径的逻辑寻址
• 将比特组合成字节进而组合成帧
数据链路层
• 用MAC地址访问介质 • 错误发现但不能纠正
物理层
• 设备间接收或发送比特流 • 说明电压、线速和线缆等
例子
TCP UDP SPX IP IPX
802.3 / 802.2 HDLC
EIA/TIA-232 V.35
数据流层的作用
标准化组织
国际标准化组织（ISO）电子电器工程师协会（IEEE）美国国家标准局（ANSI）电子工业协会（EIA / TIA）国际电信联盟（ITU） INTERNET架构委员会（IAB）
标准化组织
在计算机网络的发展过程中有许多国际标准化组织做出了重大的贡献,他们统一了网络的标准,使各个网络产品厂家生产的产品的可以相互通信,目前为网络的发展做出贡献的标准化组织有: ISO: 制定了大型的标准,包括与INTERNET相关的标准,ISO提出了OSI参考模型,OSI参考模型描述了网络的工作原理,为计算机网络构建了一个易于理解的,清晰的层次模型 IEEE: 提供了网络硬件上的标准使各种不同网络硬件厂商生产的硬件设备相互通信,IEEE LAN标准是当今居于主导地位的LAN标准,它主要定了802.X协议族,期中802.3为以太网标准协议簇,802.4为令牌总线网(TOKEN BUS)标准,802.5为令牌环网(TOKEN RING)标准,802.11为无线局域网(WLAN)标准. ANSI: 是公司政府和期它组织成员组成的自愿组织,主要定义了光纤分布式数据接口FDDI的标准 EIA/TIA: 定义了网络连接线线缆,如:RS232 CAT5 HSSI V.24 同时还有线缆布放标准,如:568B ITU: 定义了作为广域边接的电信网络的标准;如:X.25 FR INTERNET架构委员会(Iab internet architectur board)

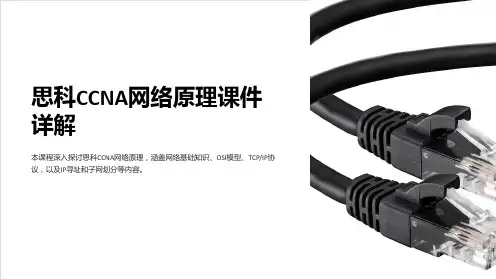

思科CCNA网络原理课件详解

网络层
负责数据包的路由选择和转发，实现不同网络之间的通信。
数据链路层
提供网络节点之间的可靠数据传输，解决差错和流控问题。
传输层
提供端到端的可靠数据传输和流量控制，通过 TCP和UDP实现。
TCP/IP协议基础知识介绍
1 TCP协议
提供面向连接的可靠数据传输，适用于需要可靠传输的应用。
2 IP协议
思科CCNA网络原理课件详解
本课程深入探讨思科CCNA网络原理，涵盖网络基础知识、OSI模型、TCP/IP协议，以及IP寻址和子网划分等内容。
网络基础知识介绍
了解计算机网络的基本概念和组成部分，理解网络拓扑结构以及传输媒介的种类和特点。
OSI模型及其各层功能解析
物理层
负责传输原始比特流，定义电气接口和传输介质。
通过IP地址解析MAC地址，实现局域网内主机的地址解析。
3 路由协议
根据网络拓扑和路由表进行数据包的转发和路由选择。
路由器
用于在不同网络之间转发和路由数据包。
防火墙
用于监控和过滤网络流量，保护网络免受恶意攻击。
局域网技术与协议介绍
以太网 V LAN STP
一种常用的局域网传输技术，采用CSMA/CD访问机制。
虚拟局域网技术，用于将物理局域网划分为多个逻辑上的子网。
生成树协议，用于构建冗余拓扑并避免环路出现。
负责数据包的路由和转发，实现网络间的通信。
3 ICMP协议
用于传输控制和错误报告，包括Ping和Traceroute等工具。
IP寻址及子网划分
IP寻址
学习如何为网络设备分配唯一的IP地址和子网掩码。
子网划分
了解如何将网络划分为子网，以提高网络性能和安全。

CCNA教程精品PPT课件

• Network layer: packet
• Data-link layer: Frame
• Physical layer: bit
封装与解封装
• 封装（ encapsulate/encapsulation）：数据要通过网络进行传输，要从高层一层一层的向下传送，如果一个主机要传送数据到别的主机，先把数据装到一个特殊协议报头中，这个过程叫-----封装
• 分层的优点： • 1.促进标准化工作,允许各个供应商进行开发. • 2.各层间相互独立,把网络操作分成低复杂性单
元. • 3.灵活性好,某一层变化不会影响到别层，设计
者可专心设计和开发模块功能. • 4.各层间通过一个接口在相邻层上下通信
应用层 (高)
ቤተ መጻሕፍቲ ባይዱ
OSI 模式概述
应用层表示层会话层
12
• 封装分为：切片和加控制信息 • 解封装：上述的逆向过程
EIA/TIA-232 V.35 18
数据流层的作用
例子
• 将比特组合成字节进而组合成帧
数据链路层
• 用MAC地址访问介质 • 错误发现但不能纠正
物理层
• 设备间接收或发送比特流 • 说明电压、线速和线缆等
802.3 / 802.2 HDLC
EIA/TIA-232 V.35 19
数据流层的作用
例子

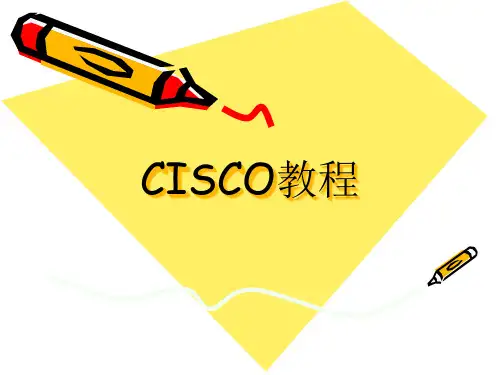

CISCO教程
概述
CISCO认证体系介绍
课程摘要
第 1单元
第 2单元
第 3单元
网络基础 OSI
TCP/IP IOS IP
VLSM CIDR ACL
路由协议 RIP IGRP
EIGRP OSPF
交换网络
VLAN VTP TRUNK STP

CCNA官方Cisco 原本英文资料 PPT .ppt

ICND v2.0—3-10
Filtering Frames
• Station A sends a frame to station C. • Destination is known; frame is not flooded.
© 2002, Cisco Systems, Inc. All rights reserved.
• The frame from station A to station C is flooded out to all ports except port E0 (unknown unicasts are flooded).
© 2002, Cisco Systems, Inc. All rights reserved.
© 2002,ቤተ መጻሕፍቲ ባይዱCisco Systems, Inc. All rights reserved.
ICND v2.0—3-5
Ethernet Switches and Bridges
• Address learning • Forward/filter decision • Loop avoidance
• Execute an add, move, or change on an access layer switch, given a new network requirement
© 2002, Cisco Systems, Inc. All rights reserved.
ICND v2.0—3-3
© 2002, Cisco Systems, Inc. All rights reserved.
ICND v2.0—3-6
Transmitting Frames

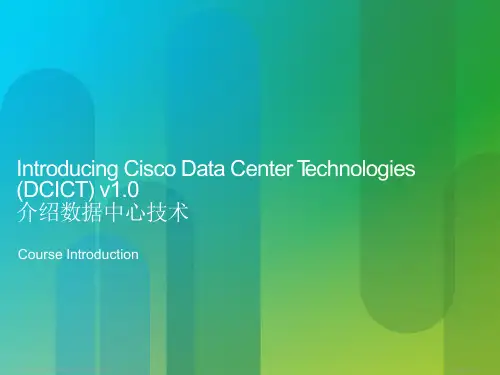

思科CCNA DC DCICT PPT

© 2012 Cisco and/or its affiliates. All rights reserved.
DCICT v1.0—15
Cisco Data Center Network Services
© 2012 Cisco and/or its affiliates. All rights reserved.
DCICT v1.0—10
https:///community/netpro
© 2012 Cisco and/or its affiliates. All rights reserved.
DCICT v1.0—11
https://
Lost Packets
Data Data
Tx
Rx
Pause
Flow Control in Ethernet
© 2012 Cisco and/or its affiliates. All rights reserved.
DCICT v1.0—20
• Fibre Channel uses a credit-based strategy:
- The transmitter does not send a frame until the receiver tells the transmitter that the receiver can accept another frame.
- The receiver is always in control.
Course Introduction
2012 Cisco a d/or Its afflllates. AII nghts ese ed
DCICT v 1 . 0 - 2
