地基209第二组桩基础

2.2.2 预制桩多沉功桩能：桩架
1．锤击沉桩：（打入桩）
履带式桩架
是利用桩锤下落产生的冲击能量将桩沉入土中。
⑴打桩机具： 桩锤、桩架、动力装置
桩锤： 落锤、蒸汽锤、柴油锤、液压锤、振动锤。
桩架：作用：悬吊桩锤、固定桩身、为桩锤导向。
种类：（按行走方式）滚筒式、轨道式、步履式、履带式
高度确定： ⑵打桩施工：
）作为参考。
端承桩应以（
）为主。
6．钻孔灌注桩钻孔时的泥浆循环工艺有（
）两种，其中（ ）
工艺的泥浆上流速度高，携土能力大。
7．打入桩施工时，当桩间距（ ）时，一定要确定合理的打桩顺序。
8．若按施工方法分，预制桩可划分为（
）、（
）、
（
）、（
）。
3．填空题：
练习
1．泥浆护壁钻孔灌注桩成孔施工时，泥浆的作用是：（ 护壁、携渣、冷却、
Ａ．①和②
Ｂ．③和④
Ｃ．①和③
Ｄ．②和④
3．填空题：
1．泥浆护壁钻孔灌注桩成孔施工时，泥浆的作用是：（
练习
）。
2．钢筋砼预制桩的打桩顺序一般有：（
）、（
） 、（
）。
3．桩锤重量可按那几个因素来选择：（ 。
）、（
）、（
）
4．预制打入桩垂直度偏差应控制在（ ）以内。
5．入土深度控制对摩擦桩应以（
）为主，以（
）。
Ａ．最后贯入度
Ｂ．设计标高
Ｃ．垂直度
Ｄ．平面位置
⑶在周围建筑物密集的狭窄场地施工大直径砼灌注桩，较宜采用（
）。
Ａ．钻孔灌注桩 Ｃ．人工挖孔灌注桩
Ｂ．沉管灌注桩 Ｄ．爆扩灌注桩
⑷砼灌注桩按成孔方法可分为以下四类：①钻孔灌注桩；②沉管灌注桩；③人 工挖孔灌注桩；④爆扩灌注桩。其中，属于挤土成孔的为（ ）。

.中华人民共和国国家标准地基与基础工程施工及验收规范GBJ 202－83主编单位：上海市建筑工程局批准单位：中华人民共和国城乡建设环境保护部（报中华人民共和国国家计划委员会备案）实施日期：1984年5月1日目录第一章总则第二章井点降低地下水位第一节一般规定第二节轻型井点第三节喷射井点第四节电渗井点第五节管井井点第六节深井井点第三章地基第一节灰土地基第二节砂和砂石地基第三节碎砖三合土地基第四节重锤夯实地基第五节强夯地基第六节预压地基第七节砂桩第八节土和灰土挤密桩第九节振冲地基、第十节旋喷地基第十一节硅化地基第四章桩基础第一节一般规定第二节钢筋混凝土预制桩第三节板桩第四节钢管桩第五节混凝土和钢筋混凝土灌注桩第六节木桩第七节工程验收第五章地下连续墙第一节一般规定第二节墙体施工第三节工程验收第六章沉井和沉箱第一节一般规定第二节沉井第三节沉箱第四节工程验收附录一轻便触探“检定锤击数”试验方法附录二硫磺胶泥的配合比和主要物理力学性能指标附录三建筑物和构筑物沉降观测要点附录四选择锤重参考表附录五施工记录表.第一章总则第1．0．1条本规范适用于工业与民用建筑的地基与基础工程的施工及验收。

地基与基础工程中有关土石方、砖砌体、混凝土和钢筋混凝土等工程，除应按本规范执行外，尚应按国家标准《土方与爆破工程施工及验收规范》（GBJ201－83）《砖石工程施工及验收规范》（GBJ203－83）和《钢筋混凝土工程施工及验收规范》（GBJ2O4－83）的规定执行。

铁路、公路、水工建筑和矿井巷道工程等有特殊要求的地基与基础工程，应按有关的各专门规定执行。

第1．0．2条地基与基础工程施工前，必须具备下列资料：一、施工区域内建筑场地的工程地质勘察报告；二、地基与基础的施工图纸，并应附有原有地下管线和其他障碍物的资料；三、施工组织设计或施工方案；四、必要的试验资料。

注：施工时如发现实际情况与工程地质勘察报告不符时，应通知有关单位处理。

• 在水平荷载作用下，桩产生变形并挤压桩周土，促使桩周土发 生相应的变形而产生水平抗力。 • 水平荷载较小时，桩周土的变形是弹性的，水平抗力主要由靠 近地面的表层土提供； • 随着水平荷载的增大，桩的变形加大，表层土逐渐产生塑性屈 服，水平荷载将向更深的土层传递； • 当桩周土失去稳定、或桩体发生破坏、或桩的变形超过建 筑物的允许值时，水平荷载也就达到极限
13
桩侧负摩阻力的危害
• 可见，桩侧负摩阻力的发生， 将使桩侧土的部分重力和地面 荷载通过负摩阻力传递给桩， 因此,桩的负摩阻力非但不 能成 为桩承载力的一部分．反而相 当于是施加于桩上的外荷载， 这就必然导致桩的承载力相对 降低、桩基沉降加大。
14
二、负摩阻力的计算
1．单桩负摩阻力的计算
(1)中性点的位置 中性点的位置取决于桩与桩侧土的相对 位移，原则上应根据桩沉降与桩周土沉降相 等的条件确定。 要精确计算中性点的位置是比较困难的， 目前多采用近似的估算方法，工程实 测表明，在可压缩土层 L0 的范围内， 中性点的稳定深度Ln是随桩端持力层 的强度和刚度的增大而增加的，其深 度比 Ln / L0 可按下表的经验取用。
18
(3) 下拉荷载的计算
下拉荷载 Fn为中性点深度 Ln 范围内 负摩阻力的累计值，可按下式计 算：
Fn u p lni ni
i 1
n
19
2 ．群桩负摩阻力的计算
对于桩距较小的群桩，群桩所发生的负摩阻力因 群桩效应而降低，即小于相应的单桩值，这种 群桩效应可按等效圆法计算
群桩中任一单桩的下拉荷载：
28
(3)“m”法：假定kx随深度 成正比地增加，即是 kx=mz。我国铁道部门 首先采用这一方法，近 年来也在建筑工程和公 路桥涵的桩基设计中逐 渐推广。

桩基施工组织设计方案天津市武清区建筑工程总公司编制依据1、按照《建筑桩基技术规范JGJ98—2008》、《建筑地基基础设计规范GBJ50007—2002》、《建筑地基基础工程施工质量验收规范GB50202-2002》等有关国家的法律法规及规范，进行编制。

2、本工程的招标文件、施工图纸、地质资料。

3、参照了国际标准ISO9001中有关的程序文件、质量手册、技术标准等。

4、现场踏勘、工程周边环境的了解。

5、公司类似工程经验。

目录第一章工程概况第二章质量、进度、安全目标第三章施工部署第四章主要工艺技术措施第五章施工工期保证措施第六章工程质量保证措施第七章安全生产、文明施工管理措施第一章工程概况本工程黄庄街小学位于武清区，四至范围为东至经九路，南至滨河路，西至规划边界，北至黄庄街初级中学。

本工程黄庄街中学位于武清区，四至范围为东至经九路，南至黄庄街小学，西至规划边界，北至纬二路。

本工程黄庄街小学为普通钢筋混凝土钻孔灌注桩桩基础，单桩竖向抗压极限承载力标准值为2150KN（有效桩长范围），单桩竖向抗压承载力特征值为1050KN。

本工程±0.000相当于大沽标高6.85米。

桩砼强度等级C35,其中工程桩221根，试桩3根。

桩身的竖向钢筋接头应采用焊接连接，桩内每次接头不超过竖筋总数的50%，且每次接头间距不小于1米，抗压桩纵筋锚入承台不少于35d。

桩基设计等级为丙级，要求采用静载荷试验方法确定单桩竖向极限承载力标准值，静载荷试桩工作应在施工不少于28d后进行，试验采用慢速加载维持法。

静载试验试桩一数量为三组，同时应对其它工程桩进行动测检验以确定成桩质量，检测数量为总桩数的30%，且不少于20根。

试桩报告需经设计确认后方可进行桩基全面施工。

本工程黄庄街中学为￠600钢筋混凝土钻孔灌注抗压桩基础，混凝土为C35。

桩身的竖向钢筋接头应采用焊接连接，桩内每次接头不超过竖筋总数的50%，且每次接头间距不小于1.0米。

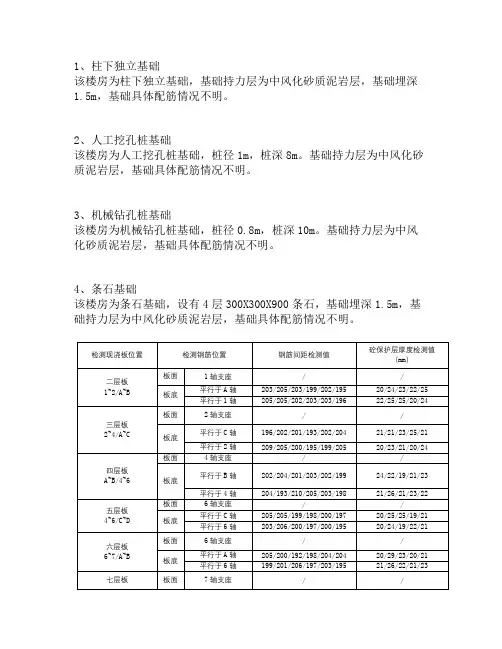

1、柱下独立基础该楼房为柱下独立基础，基础持力层为中风化砂质泥岩层，基础埋深1.5m，基础具体配筋情况不明。

2、人工挖孔桩基础该楼房为人工挖孔桩基础，桩径1m，桩深8m。

基础持力层为中风化砂质泥岩层，基础具体配筋情况不明。

3、机械钻孔桩基础该楼房为机械钻孔桩基础，桩径0.8m，桩深10m。

基础持力层为中风化砂质泥岩层，基础具体配筋情况不明。

4、条石基础该楼房为条石基础，设有4层300X300X900条石，基础埋深1.5m，基础持力层为中风化砂质泥岩层，基础具体配筋情况不明。

检测现浇板位置检测钢筋位置钢筋间距检测值砼保护层厚度检测值（mm）二层板1~2/A~B 板面1轴支座/ /板底平行于A轴203/205/203/199/202/195 20/24/23/22/25平行于1轴205/205/202/203/203/196 22/25/25/20/24三层板2~4/A~C 板面2轴支座/ /板底平行于C轴196/202/201/193/202/204 21/21/23/25/21平行于2轴209/205/200/195/199/205 20/23/21/20/24四层板A~B/4~6 板面4轴支座/ /板底平行于B轴202/204/201/203/202/199 24/22/19/21/23平行于4轴204/193/210/205/203/198 21/26/21/23/22五层板4~6/C~D 板面6轴支座/ /板底平行于C轴205/205/199/198/200/197 20/25/25/19/21平行于6轴203/206/200/197/200/195 20/24/19/22/21六层板6~7/A~B 板面6轴支座/ /板底平行于A轴205/200/192/198/204/204 20/29/23/20/21平行于6轴199/201/206/197/203/195 21/26/22/21/23七层板板面7轴支座/ /6~7/C~D 板底平行于D轴202/205/198/198/203/202 20/28/25/20/21平行于7轴205/203/204/195/202/195 21/25/24/21/24。

第三章建筑工程第二节桩与地基基础工程例题与习题例题【例 2.1】某工程采用钢筋混凝土方桩基础，用柴油打桩机打预制钢筋混凝土方桩14根，方桩尺寸如下图2-4所示。

混凝土强度等级为C30，现场预制，混凝土场外运输，运距为3km，场外集中搅拌50m3/h。

编制工程量清单，并进行清单报价。

图2-4 [例2.1]图解：（1）钢筋混凝土方桩工程清单的编制工程数量=18.80×14=263.20m，其工程量清单见表2.14。

表2.14 分部分项工程量清单与计价表工程名称：某工程标段：第 1 页共 1 页（2）预制钢筋混凝土方桩工程工程量清单报价的编制该项目发生的内容：混凝土制作、运输，桩制作，打桩。

1）工程量计算。

预制钢筋混凝土桩的定额工程量按设计桩长（包括桩尖）乘以桩断面积，以体积计算。

即：工程量=0.60×0.60×18.80×14=94.75m3<100m3属小型工程。

2）综合单价计算。

预制钢筋混凝土方桩制作：套4-3-1；打预制钢筋混凝土方桩（30m以内）：套2-3-3。

单位工程的预制钢筋混凝土桩基础工程量在100m3以内时，打桩相应定额人工、机械乘以小型工程系数1.05。

混凝土搅拌：94.75×1.015=96.17 m3。

混凝土场外集中搅拌50m3/h：套4-4-1；混凝土运输5km以内：套4-4-3。

依据定额子目4-3-1和本地区市场价可查得，完成每立方米预制钢筋混凝土方桩制作工程人工费为22.34元，材料费为164.27元，机械费为7.04元；依据定额子目2-3-3（换）和本地区市场价可查得，完成每立方米打预制钢筋混凝土方桩（30m以内）工程人工费为9.38元，材料费为5.03，机械费为92.87元；依据定额子目4-4-1和本地区市场价可查得，完成每立方米混凝土场外集中搅拌50m3/h工程人工费为1.68元，材料费为1.90，机械费为11.52元；依据定额子目4-4-3和本地区市场价可查得，完成每立方米混凝土运输5km以内工程机械费为27.47元。

短、速度快、效率高、适宜打各类桩；双动式汽锤锤重0.6～3.5t， 锤击频率100～135次/min，可打斜桩、水下打桩和拔桩。 蒸汽锤需要配备一套锅炉设备,目前已较少使用。
四川机电高级技工学校
《建筑施工技术》
第二章 桩基础工程
⑶ 柴油锤——构造简单、施工方便，有导 杆式和筒式两种，锤重2～7.2t，由于噪音、 振动和空气污染等公害，在城市施工日益受 到限制，不适用过软的土中打桩。
桩 身 定 位
四川机电高级技工学校
《建筑施工技术》
第二章 桩基础工程
⑷ 采用送桩法将桩顶标高低于地面的桩送入土中时，桩与 送桩杆应在同一轴线上，拔出送桩杆后，桩孔应及时回填。
安装送桩杆
送桩施打
桩已打入地面以下
四川机电高级技工学校
《建筑施工技术》
第二章 桩基础工程
3. 多节桩的接桩 常用接桩方法有焊接、法兰连 接或硫磺胶泥锚接。前二种方法适 用于各类土层，后一种适用于软土 层。硫磺胶泥锚接桩的硫磺胶泥配 合比应通过试验确定。
圆锥闭口桩尖
四川机电高级技工学校
《建筑施工技术》
第二章 桩基础工程
4.桩帽及送桩器
（1）桩帽
桩顶加桩帽以保护桩锤安全使用和桩顶免遭破坏。
桩帽上部与桩锤之间的衬垫称锤垫，锤垫也起保护桩头的作用。 锤垫厚度宜取150～200mm，可用竖纹硬木或盘圆层叠的旧铁芯
钢丝绳。
桩帽与桩头之间也应设置弹性衬垫（称桩垫）,可选用麻袋、 硬纸板或胶合板等材料制作，软硬适度，厚度要均匀且锤击压 实后保持在120～150mm为宜，打桩期间应经常检查，及时更换 或补充。
完成的桩接头应自然冷却后才能继续沉桩，自然冷却时 间不应少于l5min，不得用水冷却和焊好即沉，当采用二 氧化碳气体保护焊时，其自然冷却时间不应少于5 min。

3.特点
桩基础设计正确，施工得当，则具有承载力高、稳定性好、 沉降量小而均匀，抗震能力强，适应性好，机械化程度高， 生产效率高，耗用材料少、施工简便等特点。在河水河道 中，可避免水下工程，抵抗河流冲刷，简化施工设备和技术 要求，加快施工速度并改善工作条件。
二、桩基础的适用条件
基础类型往往通过多种方案的技术经济比较确定，下列情 况下往往适宜采用桩基础。 (1)荷载较大，地基上部土层软弱，适宜地基持力层较深； (2) 河床冲刷较大，河道不稳定或冲刷深度不易正确计算，采 用浅基础施工困难或不能保证基础的安全时； (3) 当地基计算沉降过大或结构物对不均匀沉降敏感时； (4) 当施工水位或地下水位较高时，采用桩基础可减小施工困 难和避免水下施工； (5) 在地震区，以桩基作为地震区结构抗震措施或穿越可液化 地基时。 (6) 当建筑物承受较大的水平荷载，需要减少建筑物的水平位 移和倾斜时。 (7) 遇到特殊土，地基不稳定，采用桩基础可穿越不稳定土层， 将荷载传至深层稳定土层中。 (8)采用桩基础抵抗上拔力或倾覆时。
三、高桩承台和低桩承台
桩基础按承台位置可以分为高桩承台基础和低桩承台基础 （简称高桩承台和低桩承台）。 高桩承台的承台底面位于地面（或冲刷线）以上，低桩承 台的承台地面位于地面（或冲刷线）以下。高桩承台的结构 特点是基础部分桩身沉入土中，部分桩身外露在地面以上 （称为桩的自由长度），而低桩承台则基桩全部沉入土中 （桩的自由长度为零）。
图3.4 桩基础承台类型 (a)低承台桩基; (b)高承台桩基
高桩承台由于承台位置较高或设在施工水位以上，可减少墩 台的圬工数量，可避免或减少水下作业，施工较为方便，而 且经济。然而，高桩承台基础刚度较小，在水平力作用下， 由于承台及基桩露出地面的一段自由长度周围无土来共同承 受水平外力，基桩的受力情况较为不利，桩身内力和位移都 将大于在同样水平外力作用下的低桩承台，在稳定性方面低 桩承台也较高桩承台好。

1.现场采用重叠法制作预制桩时，重叠层数不宜超过
（ ）层。
A、1
B、2 C、3
D、4
2.现场采用重叠法制作预制桩时，上层桩或邻桩的灌
筑应在下层桩或邻桩砼达到设计强度的（ ）才能
进行。
A、30% B、50% C、75%
D、
100%
3.预制砼方桩制作时，砼浇筑顺序为（ ）。
A、由桩顶向桩尖浇筑
B、由桩尖向桩
单动汽锤： 单动汽锤的冲击部分为汽缸，活塞是固定于桩顶
上的，动力为蒸气。其工作过程和原理是：将锤固定 于桩顶上，用软管连接锅炉阀门，引蒸气入汽缸活塞 上部空间，因蒸气压力推动而升起汽缸，当升到顶端 位置时，停止供汽并排出汽体，汽锤则借自重下落到 桩顶上击桩。如此反复循环进行，逐渐把桩打入土中。 单动汽锤的锤重30~150KN，具有落距小，冲击力大 的优点，其打桩速度较自由落锤快，适用于打各种桩。
既能打桩，也能拔桩，还能打水下桩和斜桩。
②单动汽锤：单动汽锤 的锤重30~150KN，适用 于打各种桩。 ③双动汽锤：双动汽锤 的锤重 (7~70KN)，适用 于打各种桩，并可以用 于拔桩和水下打桩。
单动汽锤 1—进气孔； 2—活塞； 3—汽缸； 4—桩； 5—出汽孔；
双动汽锤
1—进气孔； 2—活塞； 3—汽缸； 4—桩； 5—出汽孔； 6—锤砧； 7—壳体。
钢筋混凝土预制桩制作－钢筋、模板施工
混凝土方桩的截面边长多为 200~550 mm ，可做成单根 桩或多节桩，单节长度应根据桩架高度、制作场地、运输和装 卸能力而定。 应避免桩尖接近硬持力层或桩尖处于硬持力层 中接桩。 如在工厂制作，为便于运输，单节长度不宜超过 12 m ；如在现场预制，长度不宜超过 30 m 。桩的接头不宜超过 2 个。

另外，强夯法施工时振动大、噪声大，对邻近建筑物 的安全和居民的正常生活有一定影响，所以在城市市区或 居民密集的地段不宜采用。
1、机具设备 强夯施工的机具设备主要有起重设备、夯锤、脱钩装置
等。起重设备多采用自行式、全回转履带式起重机，起重 能力多为10～40t，由于起重能力较小，一般采用滑轮组 和脱钩装置来起落夯锤。近年来普遍采用在起重机臂杆端 部设置辅助门架的措施，这样既可以防止落锤时机架倾斜， 又能提高起重能力。
夯锤的质量应根据加固土层的厚度、土质条件及落距 等因素确定。夯锤的材料可用铸钢（铁）或在钢板壳内填 筑混凝土。夯锤形状有圆形（锥底圆柱形、平底圆柱形、 球底圆台形等）和方形（平底方形），方锤落地时，
2、施工要点 1）正式施工前应做强夯试验（试夯）。根据勘察资料、
建筑场地的复杂程度、建筑规模和建筑类型，在拟建场地 选取一个或几个有代表性的区段作为试夯区。试夯结束待 孔隙水压力消散后进行测试，对比分析夯前、夯后试验结 果，确定强夯施工参数，并以此指导施工。
第一节 地基处理及加固
一、换土地基 二、强夯地基 三、重锤夯实地基 四、振冲地基 五、地基局部处理及其他加固方法简介
一、换土地基
当建筑物的地基土为软弱土、不均匀土、湿陷性土、膨 胀土、冻胀土等，不能满足上部结构对地基强度和变形的 要求，而软弱土层的厚度又不是很大时，常采用换土法 （也称为换土垫层法）处理。即将基础下一定范围内的土 层挖去，然后换填密度大、强度高的砂、碎石或灰土等， 并分层夯（振、压）实至设计要求的密实度。换土法的处 理深度通常控制在3m以内时较为经济合理。
2）强夯前应平整场地，周围做好排水沟，标出夯点布 置并测量场地高程。当地下水位较高时，宜采取人工降水 使地下水位低于坑底面以下2m；或在地表铺一定厚度的 砂砾石、碎石、矿渣等粗颗粒垫层，其目的是在地表形成 硬层，支承起重设备，确保机械设备通行和施工，同时还 可加大地下水和地表面的距离，防止夯击时夯坑积水。

B、对于二、三级建筑桩基，可用经验公式计算U：
U = Uuk / γ s + G
（1）单桩或群桩呈非整体性破坏时：
Uuk = ∑λi qsikui li
（2）群桩呈整体性破坏时：
Uugk
1 = ui ∑λi qsikli n
4 单桩沉降计算
4.1经验公式法： 建筑桩基规范建议采用经验公式法，一般竖向 工作荷载作用下，单桩沉降有：
R = R原 − R's
2 嵌岩灌注桩的承载力
2.1概述
嵌岩灌注桩：在基岩埋深不太大的情况下，常将大直 嵌岩灌注桩 径灌注桩穿过全部覆盖层嵌入基岩而成为嵌岩灌注桩。 适用于高层建筑、重型厂房及桥基础中，抗震性能好， 承载力高，沉降小。 嵌岩桩的竖向承载力一般认为主要由桩与土间的侧 摩阻力，嵌岩段的侧摩阻力（嵌固力）及桩端阻力三部分 组成，根据规范和经验可确定其承载力标准值。
第二章 桩基设计计算
1 单桩竖向抗压承载力
1.1桩土体系的荷载传递
1.1.1 桩土体系的荷载传递机理
桩顶加F ——桩身上部压缩变形下移δ——桩身上部侧表 面产生QS——增加F——桩下移δ增加直至整个桩身产生位移 S——全部桩周产生侧摩阻力并达到极限QSU——桩下移压缩桩 底土层——产生QP——F增加——S增大——QP达到极限QPU，QS 下降——整个桩达到极限承载力QU——再增加F——桩底土挤 出，桩底刺入土体——桩位移S急剧增大——Q急剧减小，桩 土体系破坏。 从荷载传递过程可知，桩顶荷载是通过桩身传递到桩周土 层及桩端土层达到承载目的。
（2）静力触探成果估算法：（适用于混凝土预制桩）
A、按单桥探头的比贯入阻力值确定：
Quk = Qpk + Qsk = αq pk Ap + u∑qsikli

2018年10月11日1时23 分 10
• 。
•
• •
图2-1 桩的合理吊点 a）一点起吊； b）两点起吊 ；
11
c）三点起吊
2018年10月11日1时23 • 分
•
打桩前，桩从制作处运到现场 前应根据打桩顺序随打随运，以避 免二次搬运。桩的运输方式，在运 距不大时，可用起重机吊运；当运 距较大时，可采用轻便轨道小平台 车运输。
2018年10月11日1时23 分
37
压桩一般是分节压入，逐段 接长。为此，桩需分节预制。 当第一节桩压入土中，其上端 距地面2m 左右时将第二节桩接 上，继续压入。对每一根桩的 压入，各工序应连续。
2018年10月11日1时23 分
38
2、压桩顺序
• 压桩顺序宜根据场地工程地质条件确定， 并应符合下列规定：
2018年10月11日1时23 分 28
• 打桩的质量控制
打桩的质量检查包括： 1、贯入度与桩尖标高是否满 足设计要求； 2、桩的质量检验偏差是否在 施工允许范围内。
2018年10月11日1时23 分 29
贯入度是指最后贯入度，即 打桩时最后10击的平均入土深 度。 • 设计与施工控制贯入度，应 通过试桩确定，或做打桩试验， 与有关单位共同确定。贯入度 是打桩质量的重要控制指标。
2018年10月11日1时23 分 35
• 静力压桩适用于软弱土层施工， 当地质条件存在大于2m以上砂 土层就不宜使用。
2018年10月11日1时23 分
36
1、压桩方法
静力压桩在一般情况下是分段 预制，为段压入、逐段接长。每节 桩长度取决于桩架高度，通常6m左 右．压桩桩长可达30m以上，桩断 面为400mm×400mm。接桩方法可 采用焊接法、硫磺胶泥锚接法等。

第二章桩基础试题一、单项选择题1．在夯实地基法中，适用于处理高于地下水位0.8m以上稍湿的黏性土、砂土、湿陷性黄土、杂填土和分层填土地基的加固处理A、强夯法B、重锤夯实法C、挤密桩法D、砂石桩法2．适用于处理碎石土、砂土、低饱和度的黏性土、粉土、湿陷性黄土及填土地基等的深层加固A、强夯法B、重锤夯实法C、挤密桩法D、砂石桩法3．适用于处理地下水位以上天然含水率为12%~25%、厚度为5～15m的素填土、杂填土、湿陷性黄土以及含水率较大的软弱地基等A、强夯法B、重锤夯实法C、灰土挤密桩法D、砂石桩4．适用于挤密松散的砂土、素填土和杂填土地基A、水泥粉煤灰碎石桩B、砂石桩C、振冲桩D、灰土挤密桩5．静力压桩的施工程序中，“静压沉管”紧前工序为。

A、压桩机就位B、吊桩插桩C、桩身对中调直D、测量定位6．正式打桩时宜采用的方式，可取得良好的效果。

A、“重锤低击”B、“轻锤高击”C、“轻锤低击"D、“重锤高击"7．深层搅拌法适于加固承载力不大于的饱和黏性土、软黏土以及沼泽地带的泥炭土等地基Ａ、0。

15MPa B、0。

12MPa C 、0.2MPa D 、0.3MPa8．在地基处理中，适于处理深厚软土和冲填土地基,不适用于泥炭等有机沉淀地基。

A、预压法—井堆载预压法B、深层搅拌法C、振冲法D、深层密实法9．换土垫层法中，只适用于地下水位较低，基槽经常处于较干燥状态下的一般粘性土地基的加固A、砂垫层B、砂石垫层C、灰土垫层D、卵石垫层10．打桩的入土深度控制,对于承受轴向荷载的摩檫桩,应。

A、以贯入度为主，以标高作为参考B、仅控制贯入度不控制标高C、以标高为主，以贯入度作为参考D、仅控制标高不控制贯入度11。

需要分段开挖及浇筑砼护壁(0.5～1.0m为一段），且施工设备简单，对现场周围原有建筑的影响小，施工质量可靠的灌注桩指的是 .A．钻孔灌注桩 B．人工挖孔灌注桩C．沉管灌注桩 D．爆破灌注桩12.预制桩的强度应达到设计强度标准值的时方可运输.A.25％B.50% C。

第二章桩基础及地基加固工程说明一、本定额适用于陆地上桩基工程；所列打桩机械的规格、型号是按常规施工工艺和方法综合取定。

二、本定额中未涉及(岩石)层的子目，已综合考虑了各类土(岩石)层因素。

涉及土(岩石)层的子目，其各类土(岩石)层鉴别标准如下：1.砂、粘土层：粒径在2-20mm的颗粒质量不超过总质量50％的土层，包括粘土、粉质粘土、粉土、粉砂、细砂、中砂、粗砂、砾砂。

2．碎、卵石层：粒径在2-20mm的颗粒质量超过总质量50％的土层，包括角砾、圆砾及20~200mm 的碎石、卵石、块石、漂石，此外亦包括软石及强风化岩。

3．岩石层：除软石及强风化岩以外的各类坚石，包括次坚石、普坚石和特坚石。

三、桩基施工前场地平整、压实地表、地下障碍处理等，定额均未考虑，发生时另行计算。

四、探桩位已综合考虑在各类桩基定额内，不另行计算。

五、混凝土预制桩：1.打、压预制钢筋混凝土方桩(空心方桩)，定额按购入构件考虑，已包含了场内必须的就位供桩，发生时不再另行计算。

如采用现场制桩，场内供运桩不论采用何种运输工具均按第四章混凝土及钢筋混凝土工程中规定的混凝土构件汽车运输定额执行，运距在500m以内，定额乘以系数0.5。

例题：桩基础工程中，定额内未包括场内就位供桩的项目为（A）。

A、现场预制混凝土方桩B、预制混凝土成品方桩C、预应力管桩D、预应力空心方桩2．打、压预制钢筋混凝土方桩定额已综合了接桩所需的打桩机台班，但未包括接桩本身费用，发生时套用相应定额。

打、压预应力钢筋混凝土管桩定额已包括接桩费用，不另行计算。

3．打、压预制钢筋混凝土方桩(空心方桩)，单节长度超过20m时，按相应定额乘以系数1.2。

4．打、压预应力管桩，定额按购人成品构件考虑，已包含了场内必须的就位供桩，发生时不再另行计算。

桩头灌芯部分按人工挖孔桩灌桩芯定额执行；设计要求设置的钢骨架、钢托板分别按第四章混凝土及钢筋混凝土工程中的桩钢筋笼和预埋铁件相应定额执行。

工程2栋桩基人工挖孔桩安全专项施工方案编制人：职务：校对人：职务：审核人：职务：审批人：职务：目录第一章工程概况--------------------------------------------------- 3一、工程概况--------------------------------------------------- 3二、施工平面布置----------------------------------------------- 4三、人工挖孔灌注桩的可行性及施工要求--------------------------- 5四、技术保证条件----------------------------------------------- 6第二章编制依据--------------------------------------------------- 6第三章施工打算--------------------------------------------------- 7一、施工进度打算----------------------------------------------- 7二、材料与设备打算--------------------------------------------- 8第四章施工工艺技术---------------------------------------------- 10一、技术参数-------------------------------------------------- 10二、工艺流程-------------------------------------------------- 10三、施工方法-------------------------------------------------- 11四、检查验收-------------------------------------------------- 17五、专门情形处理---------------------------------------------- 18第五章施工安全保证措施------------------------------------------ 19一、组织保证-------------------------------------------------- 19二、技术措施-------------------------------------------------- 22三、监测监控-------------------------------------------------- 23四、应急预案-------------------------------------------------- 25第六章劳动力打算------------------------------------------------ 29一、专职安全生产治理人员-------------------------------------- 29二、所需劳动力安排-------------------------------------------- 29第七章运算书及相关图纸------------------------------------------ 30一、运算书---------------------------------------------------- 30第一章工程概况一、工程概况1.1、本工程为####产业园一期工程2#栋仓库，位于######，该仓库工程由地上2层混凝土框架整体式结构；总占地面积8888㎡，总建筑面积为99999㎡，建筑总高度13.10m；设计使用年限为50年，结构安全等级为二级，基础抗震设防6度。

3.1.5 拔管
在砼灌满桩管后，拔管即可进行。一边拔管、一边锤击， 拔管的速度要均匀，一般土层以1m/min为宜，软弱土层以 0.3～0.8 m/min为宜。倒打拔管的速度，单动汽锤不得少于 50次/min，自由落锤不少于40次/min。在管底未拔至桩顶设 计标高时，倒打和轻击不得中断。
3.1.6 特殊施工方法
振动沉管灌注桩可采用单打法、反插
法和复打法施工。
3.2.1 单打法
在沉入土中的桩管内灌满砼，开动激振器振动5～10s后 开始拔管，边振边拔；每拔0.5～1m，停拔振动5～10s，如 此反复，直到桩管全部拔出。一般土层内拔管速度宜为1.2～ 1.5m/min，在软弱土层中宜为0.6～0.8m/min。
正循环回转钻机
成孔时泥浆由钻杆内部注 入,从钻杆底部喷出，携带钻下 的土渣沿孔壁向上经孔口带出 并流入沉淀池，沉淀后的泥浆 流入泥浆池再注入钻杆，由此 进行循环。 回正 转反 钻循 机环
泥浆正循环
a) 7
8 9 5
2 1
3
4
图2-8 泥浆正循环成孔工艺 1-钻头；2-泥浆循环方向； 3-沉淀池；4-泥浆池；5-泥浆泵； 6-砂石泵；7-水龙头； 8-钻杆；9-钻机回转装置
3.3.4 吊脚桩
第一次拔管时，观测管内浮标可监测桩尖活瓣或预制桩 头是否打开或脱开；预防措施是采取“密振慢抽”方法，开
始拔管50cm,将桩管反插几下，然后再正常拔管；同时保持 砼有良好的和易性，防止卡管或堵管，严格控制预制桩尖的 强度和规格，防止桩尖打碎或压入管内；发现吊脚桩应将桩 管拔出后填砂重打。
2.3.2 泥浆注入
粘土中可采用清水钻进、自造 泥浆护壁；砂土中钻进则应注入制 备泥浆，注入泥浆密度控制在1.1左 右，排出泥浆密度宜为1.2～1.4。钻 进过程中，应保持护筒内泥浆水位 高于地下水位。
