高二物理第一次月考 《电磁感应、交流电》

C．感应电流的磁场总是阻碍引起感应电流的磁通量的变化
D．穿过线圈的磁通量均匀变化时，感应电动势均匀变化
2．一根直导线长0.1 m，在磁感应强度为0.1 T的匀强磁场中以10 m/s的速度匀速运动，则导线中产生的感应电动势的说法错误的是
A．一定为0.1 V
B．可能为零
C．可能为0.Hale Waihona Puke 1 VD．最大值为0.1 V
A．M、N棒在相对运动过程中，回路内产生顺时针方向的电流（俯视）
B．M、N棒最后都以2.5m/s的速度向右匀速运动
C．从开始到最终匀速运动电路中产生的焦耳热为
D．在两棒整个的运动过程中，金属棒M、N在水平导轨间扫过的面积之差为
14．如图甲所示，轨道左端接有一电容为C的电容器，导体棒在水平拉力的作用下从静止开始向右运动．电容器两极板间电势差随时间变化的图像如图乙所示，下列关于导体棒运动的速度v、导体棒受到的外力F随时间变化的图像正确的是（）
A．金属环中无感应电流产生
B．金属环中有顺时针方向的感应电流
C．悬挂金属环C的竖直线的拉力大于环的重力
D．悬挂金属环C的竖直线的拉力小于环的重力
9．如图所示，水平面内两光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直于导轨并与导轨接触良好。今对金属棒施加一个水平向右的外力F，使金属棒从a位置开始向右做初速度为零的匀加速运动，依次通过位置b和c。若导轨与金属棒的电阻不计，ab与bc的距离相等，关于金属棒在运动过程中的有关说法正确的是（ ）
A．输入电压u的表达式
B．只断开 后， 、 均正常发光
C．只断开 后，原线圈的输入功率减小
D．若 换接到2后，R消耗的电功率为1.6 W

高二物理试题考试时间：90分钟； 2022.3注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、单选题（每题3分3*8=24分）1．矩形线框绕垂直于匀强磁场且沿线框平面的轴匀速转动时产生了交变电流，下列说法正确的是（）A．当线框位于中性面时，线框中感应电动势最大B．当穿过线框的磁通量为零时，线框中的感应电动势也为零C．每当线框经过中性面垂直的位置时，感应电动势或感应电流方向就改变一次D．线框经过中性面时，各边不切割磁感线2．倾角为θ的光滑固定斜面体处于竖直向下的匀强磁场中，在斜面上有一根长为L、质量为m的导线，导线与磁场垂直，导线中电流为I，方向如图所示，导线恰能保持静止，重力加速度为g。

则磁感应强度B的大小为（）A．sinmgBILθ=B．cosmgBILθ=C．tanmgBILθ=D．tanmgBILθ=3．如图甲所示，在匀强磁场中，一单匝矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图像如图乙曲线a、b所示，则（）A．两次t=0时刻线圈平面均与中性面垂直B．曲线a、b对应的线圈转速之比为2∶3C．两次情况下穿过线圈的最大磁通量相同，都为30πWbD．曲线b表示的交变电动势最大值为10V4．某兴趣小组自制一小型发电机，使线圈在匀强磁场中绕垂直于磁场方向的固定轴转动，穿过线圈的磁通量Φ随时间t按正弦规律变化的图象如图所示，线圈转动周期为T，线圈产生的电动势的最大值为E m。

则（）A．在t＝4T时，磁场方向与线圈平面平行B．在t＝2T时，线圈中的磁通量变化率最大C．线圈中电动势的瞬时值e＝E m sin2()tTπD．若线圈转速增大为原来的2倍，则线圈中最大电动势变为原来的4倍5．关于涡流、电磁阻尼、电磁驱动，下列说法不正确的是（）A．电磁炉利用电磁阻尼工作，录音机在磁带上录制声音利用电磁驱动工作B．真空冶炼炉熔化金属是利用了涡流C．金属探测器应用于安检场所，探测器利用了涡流的原理D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用6．如图所示，边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场。

高中第四学期第一次月考电磁感应物理试题总分：100分，考试时间：100分钟出题人：审题人：一、选择题（共40分，本题包括10个小题，其中．．1．-．6．题为单项选择题；．．．．．．．．7．-．10．．为多项选择题．．．．．．。

每小题4分。

全部选对的得4分，选不全的得2分，有选错或不答的得0分）1．许多科学家在物理学发展中作出了重要的贡献，首先发现电流的磁效应和电磁感应现象的物理学家分别是（）A．麦克斯韦和法拉第B．法拉第和密立根C．奥斯特和法拉第D．奥斯特和安培2．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（）A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化3．如图所示电路中，L是一电阻可忽略不计的电感线圈，a、b为L的左、右两端点，A、B、C为完全相同的三个灯泡，原来电键K是闭合的，三个灯泡均在发光．某时刻将电键K断开，则下列说法正确的是（）A．a点电势高于b点，A灯闪亮后缓慢熄灭B．b点电势高于a点，B、C灯闪亮后缓慢熄灭C．a点电势高于b点，B、C灯闪亮后缓慢熄灭D．b点电势高于a点，B、C灯不会闪亮只是缓慢熄灭4．如图所示，有两根和水平方向成α角的光滑平行金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B，一根质量为m的金属杆（电阻忽略不计）从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m，则（）A．如果B增大，v m将变大B．如果α增大，v m将变大C．如果R变小，v m将变大D．如果m变小，v m将变大5. 如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿abcda 方向为感应电流的正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）6. 如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈，当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力N及在水平方向运动趋势的正确判断是（）A．N先大于mg后小于mg，运动趋势向右B．N先大于mg后小于mg，运动趋势向左C．N先小于mg后大于mg，运动趋势向右D．N先小于mg后大于mg，运动趋势向左7．如图所示，通过水平绝缘传送带输送完全相同的铜线圈，线圈等距离排列，且与传送带以相同的速度匀速运动．为了检测出个别未闭合的不合格线圈，让传送带通过一固定匀强磁场区域，磁场方向垂直于传送带运动方向，根据穿过磁场后线圈间的距离，就能够检测出不合格线圈．通过观察图形，判断下列说法正确的是（）A．若线圈闭合，进入磁场时，线圈中感应电流方向从上向下看为逆时针B．若线圈闭合，传送带以较大速度匀速运动时，磁场对线圈的作用力增大C．从图中可以看出，第2个线圈是不合格线圈D．从图中可以看出，第3个线圈是不合格线圈8．如图所示，两根电阻不计的光滑平行金属导轨倾角为θ，导轨下端接有电阻R，匀强磁场垂直斜面向上．质量为m、电阻不计的金属棒ab在沿斜面与棒垂直的恒力F作用下沿导轨匀速上滑，上升高度为h，在这个过程中（）A．金属棒所受各力的合力所做的功等于零B．金属棒所受各力的合力所做的功等于mgh和电阻R上产生的焦耳热之和C．恒力F与重力的合力所做的功等于金属棒克服安培力所做的功与电阻R上产生的焦耳热之和D．恒力F与重力的合力所做的功等于电阻R上产生的焦耳热9．如图所示，一根长导线弯曲成“∏”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内。

2012—2013年（I I）第一次月考高二物理试题命题人：许玉天一、选择题（本题共21小题，每小题３分。

共63分。

四个选项中，至少有一个选项是正确的，全部选对的得３分，选不全的得2分，有选错或不答的得0分。

请将正确选项转涂到答题卡上，否则不计分）1.如图-1所示，老师做了一个物理小实验让学生观察:一轻质横杆两侧各固定一金属环,横杆可绕中心点自由转动,老师拿一条形磁铁插向其中一个小环,后又取出插向另一个小环,同学们看到的现象是( )A.磁铁插向左环,横杆发生转动B.磁铁插向右环,横杆发生转动C.无论磁铁插向左环还是右环,横杆都不发生转动D.无论磁铁插向左环还是右环,横杆都发生转动2．如图-2所示，空间存在两个磁场，磁感应强度大小均为B，方向相反且垂直纸面，MN、PQ为其边界，OO’为其对称轴。

一导线折成边长为l的正方向右运动，当运动到关于OO’形闭合回路abcd，回路在纸面内以恒定速度vo对称的位置时（）A.穿过回路的磁通量为零2BlvB.回路中感应电动势大小为C.回路中感应电流的方向为顺时针方向D.回路中ab边与cd边所受安培力方向相同3．如图-3所示为地磁场磁感线的示意图。

在北半球地磁场的竖直分量向下。

飞机在我国上空匀速巡航,机翼保持水平,飞行高度不变.由于地磁场的作用,金属机翼上有电势差,设飞行员左方机翼末端处的电势为U1,右方机翼末端处的电势为U2,则( )A.若飞机从西往东飞,U1比U2高B.若飞机从东往西飞,U2比U1高C.若飞机从南往北飞,U1比U2高D.若飞机从北往南飞,U2比U1高4. 如图-4所示，AOC是光滑的金属轨道，AO沿竖直方向，OC沿水平方向，PQ是一根金属直杆如图立在导轨上，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上，P端始终附在AO轨道上，直到完全落在OC上，空间存在垂直纸面向外的匀强磁场，则在PQ棒滑动的过程中，下列判断正确的 ( )A.感应电流的方向始终是由P→QB.感应电流的方向先是由P→Q，再是Q→PC.PQ受磁场力的方向垂直棒向左D.PQ受磁场力的方向垂直于棒先向左后向右5．如图-5所示，铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收.当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙)所示，则说明火车在做（）A.匀速直线运动B.匀加速直线运动C.匀减速直线运动D.加速度逐渐增大的变加速直线运动6．如图-6所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时（）A.环A有缩小的趋势B.环A有扩张的趋势C.螺线管B有缩短的趋势D.螺线管B有身长的趋势7．1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”，1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验，他设想，如果一个只有N极的磁单极子从上向下穿过如图-7所示的超导线圈，那么，从上向下看，超导线圈上将出现( )A．磁单极子穿过超导线圈的过程中，线圈中产生的感应电流的方向变化B．N磁单极子，与S磁单极子分别穿过超导线圈的过程中，线圈中感应电流方向相同C．磁单极子穿过超导线圈的过程中，线圈中感应电流方向不变D．假若磁单极子为N磁单极子，穿过超导线圈的过程中，线圈中感应电流方向始终为顺时针（从上往下看）8.如图-8所示是测定自感系数很大的线圈L直流电阻的电路，L两端并联一只电压表，用来测自感线圈的直流电压，在测量完毕后，将电路解体时应先( )A．断开S1B ．断开S 2C ．拆除电流表D ．拆除电阻R9、一只氖管的起辉电压与交流电u=50sin314t (V) 的有效值相等，若将这交流电接到氖管的两极，在一个周期内，氖管的发光时间为 （ ）A 、0.02sB 、0.015sC 、0.05sD 、0.01s10．如图-9所示半径为a 右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0 。

高二物理电磁感应交变电流测试卷及参考答案一、选择题（不定项，每题4分，共40分）1、用比值法定义物理量是物理学中一种很重要的思想方法，下列哪个物理量的确定是由比值法定义的：（）A、加速度a=mFB、感应电动势t∆∆=φεC、电阻SLRρ=D、磁感应强度B=IlF2、一矩形线圈绕垂直于匀强磁场方向、并位于线圈平面内的固定轴转动，线圈中的感应电动势e随时间t的变化情况如图所示，则( )A．t1时刻穿过线圈的磁通量为零B．t2时刻穿过线圈的磁通量最大C．t3时刻穿过线圈的磁通量变化率为零D．t4时刻穿过线圈的磁通量变化率为零3、.一直导线长L=1m，放在磁感应强度为B=2T的匀强磁场中以速率v=3m/s运动，则感应电动势的大小是( )A.6vB.2vC.0D.8v4、如图所示，直导线与导线框位于同一平面，要使导线框中产生如图所示方向的感应电流，则直导线中电流方向及其变化情况是（）（A）电流方向为M到N，电流不变（B）电流方向为N到M，电流逐渐增大（C）电流方向为M到N，电流逐渐增大（D）电流方向为N到M，电流不变5、如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略.下列说法中正确的是（）(A)合上开关K接通电路时,A2先亮,A1后亮,最后一样亮(B)合上开关K接通电路时,A1和A2始终一样亮(C)断开开关K切断电路时,A2立刻熄灭,A1过一会儿才熄灭(D)断开开关K切断电路时,A1和A2都要过一会儿才熄灭6、发电厂发电机的输出电压为U1。

发电厂到学校的输电导线总电阻为R，通过导线的电流为I，学校得到的电压为U2，则输电线上损耗的功率可表示为（）A、U12/ RB、（U1—U2）2/ RC、I2RD、I（U1—U2）7、一正弦交流电的电压随时间变化的规律如图示，由图可知()A．该交流电的电压的有效值为100 VB．该交流电的频率为25 HzC．该交流电压瞬时值的表达式为u＝100sin 25t VD．若将该交流电压加在阻值为100 Ω的电阻两端，该电阻消耗的功率为50 W8、如图示理想变压器原副线圈匝数之比:n1:n2=4:1，原线圈两端连接光滑导轨，副线圈与电阻R连接组成闭合回路，当直导线AB在匀速强磁场中沿导轨匀速地向左作切割磁感线运动时，安培表A1的读数为12mA，那么安培表A2的读数为 ( )A.0B.3mAC.48mAD.与R值大小无关9、如图示电路中，L1、L2、L3是三盏相同的电灯，当电源为220 V的交流电源时，L1、L2、L3的发光情况相同．如将电源改为220 V的直流电源，则稳定后观察到的现象是( )A．L1、L2、L3三盏电灯的亮度保持不变B．L1不亮，L2、L3两盏电灯的亮度保持不变C．L2变得最亮D．L3变得最亮10、如图所示，质量为m、带电量为q的带正电粒子，以初速度v0垂直进入正交的匀强电场E和匀强磁场B中，从P点离开该区域，此时侧向位移为s，则（重力不计）（）A、粒子在P所受的磁场力可能比电场力大B、粒子的加速度为(Eq-Bqv0)/mC、粒子在P点的速率为m/E q s2v2+D、粒子在P点的动能为mv02/2+Eqs二、填空题（每空3分，共24分）11、把一内阻不计的交流发电机的转子的转速提高一倍，并把输出端接在原、副线圈匝数比为5∶2的变压器的原线圈两端。

高二物理第二学期第一次月考试卷一、选择题（共12小题，每题5分，共60分。

每道题有4个选项可供选择，其中有1个或多个选项是正确的。

全部选对得5分；漏选但无错误的得2分；错选或不选的得0分。

）1．关于磁场和磁感线的描述，下列说法正确的是（）A．磁感线可以形象地描述各点的磁场的强弱和方向，磁感线上每一点的切线方向都和小磁针在该点静止时N极所指的方向一致。

B．异名磁极相互吸引，同名磁极相互排斥，都是通过磁场发生的相互作用。

C．磁感线总是从磁极的N极出发，到S极终止。

D．磁感线就是细铁屑连成的曲线。

2．在赤道平面上空沿东西方向放置一根导线，通以由西向东的电流，则此导线所受地磁场作用力的方向为（）A．向上B．向下C．向南D．向北3．关于磁感强度，下列哪种说法正确的是（）A．放置在磁场中1m长的导线，通过1安的电流，受到的力为1N时，该处磁感强度就是1T。

B．通电导线所受磁场力为零，该处磁感强度一定为零。

C．通电导线所受磁场力为零，该处磁感强度不一定为零。

D．磁感强度只是描述磁场强弱的物理量。

4．条形磁铁放在水平桌面上，它的上方靠S极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间可能产生的情况是（）①磁铁对桌面的压力减小②磁铁对桌面的压力增大③磁铁受向左的摩擦力④磁铁受向右的摩擦力A．①③ B. ①④ C. ②③ D. ②④5．磁场中某点磁感强度的方向就是（）A．该点的磁场的方向B．通过该点磁感线的切线方向C．该点小磁针N极的受力方向D．该点一小段通电导线的受力方向6．实验室有一旧的学生电源，输出端的符号变得模糊不清，无法分别正、负极，小明设计了下面的判断电源两极的方法：在桌面上放一个小磁针，在磁针东面放置一个螺线管，如图，闭合开关后，磁针指南的一端向东偏转。

下述判断正确的是（）A．电源A端是正极，在电源内电流由A流向BB．电源A端是正极，在电源内电流由B流向AC．电源B端是正极，在电源内电流由A流向BD．电源B端是正极，在电源内电流由B流向A7．在阴极射线管的正上方平行放置通以强电流的一根长直导线，其电流方向如图所示。

2013－2014学年第二学期高二第一次月考试题物 理（本试题满分100分，考试时间90分钟）卷I （52分）选择题：本题共13小题，每小题4分。

在每小题给出的四个选项中，第1-7题只有一项符合题目要求，第8-13题有多项符合题目要求。

全部选对的得4分，选对但不全的得2分，有选错的得0分。

1．如图，一个宽度为L 的有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd ，bc 边长为d （d <L ），导线框由图中实线所示位置沿纸面向右运动到图中虚线所示位置，则 A ．导线框进入磁场时，感应电流方向为逆时针方向 B ．导线框离开磁场时，感应电流方向为逆时针方向 C ．从实线位置运动到虚线位置过程中，导线框中一直有感应电流产生D ．导线框进入磁场时，受到的安培力水平向右2．如图所示，A 、B 都是很轻的铝环，环A 是闭合的，环B 是断开的，横梁可以绕中间的支点自由转动。

若用磁铁分别接近这两个圆环，则下面说法正确的是A ．用磁铁的任意一磁极接近A 环时，A 环均被排斥B ．用磁铁N 极接近B 环时，B 环被推斥，远离磁铁运动C ．图中磁铁N 极远离A 环时，A 环先被排斥，而后随磁铁运动D ．图中磁铁N 极接近A 环时，A 环先被吸引，而后被推开3．如图所示，线圈L 匝数足够多，其直流电阻为3Ω，先合上电键K ，过一段时间突然断开K ，则下列说法中正确的有A ．灯泡R 立即熄灭B ．灯泡R 不熄灭C ．灯泡R 会逐渐熄灭，且灯泡R 中电流方向与K 断开前方向相同D ．灯泡R 会逐渐熄灭，且灯泡R 中电流方向与K 断开前方向相反dC D4．如下图所示，属于交流电的是5．交流发电机在工作时的电动势e=E m sinωt，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为A．e=E m sinωt B．e=4E m sin2ωtC．e=E m sin2ωt D．e=4E m sinωt6．右图表示一交流电的电流随时间而变化的图像，此交流电流的有效值是A．5 2 A B．5A C．3.5 2 A D．3.5A7．如图所示，理想变压器原、副线圈的匝数比为4 : 1，原线圈接在u=311sin100πt V的交流电源上，副线圈所接的负载电阻R=11Ω，则副线圈中电流表示数是A．5A B．11A C．20A D．55A8．法拉第最初发现电磁感应现象的实验如图所示。

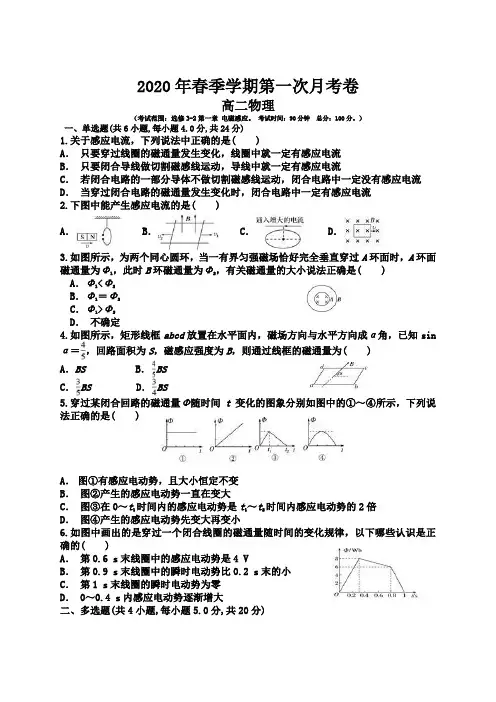

2020年春季学期第一次月考卷高二物理（考试范围：选修3-2第一章电磁感应。

考试时间：90分钟总分：100分。

）一、单选题(共6小题,每小题4.0分,共24分)1.关于感应电流，下列说法中正确的是( )A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流2.下图中能产生感应电流的是( )A．B． C．D．3.如图所示，为两个同心圆环，当一有界匀强磁场恰好完全垂直穿过A环面时，A环面磁通量为Φ1，此时B环磁通量为Φ2，有关磁通量的大小说法正确是( )A．Φ1<Φ2B．Φ1＝Φ2C．Φ1>Φ2D．不确定4.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为( )A．BS B．BSC．BS D．BS5.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是( )A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小6.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律，以下哪些认识是正确的( )A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D． 0～0.4 s内感应电动势逐渐增大二、多选题(共4小题,每小题5.0分,共20分)7.如图所示，线圈abcd在磁场区域ABCD中，下列哪种情况下线圈中有感应电流产生( )A．把线圈变成圆形(周长不变)B．使线圈在磁场中加速平移C．使磁场增强或减弱D．使线圈以过ab的直线为轴旋转8.对电磁感应现象的认识，下列说法正确的是( )A．在电磁感应现象中一定伴随着能量转化B．产生电磁感应现象的过程，也是创造电能的过程C．回路中磁通量发生变化，一定产生感应电流D．产生感应电动势的那部分导体相当于电源9.如图1，在匀强磁场中有一细金属环．通过圆环的磁通量Φ随时间t变化情况如图2所示，则关于线圈中产生的平均感应电动势的说法，正确的是( )A．在0～2 s内，平均电动势为2 VB．在2～4 s内，平均电动势为2 VC．在4～9 s内，平均电动势为0.6 VD．在4～9 s内，平均电动势为1 V10.将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势，下列表述正确的是( )A．感应电动势的大小与线圈的匝数有关B．当穿过线圈的磁通量为零时，感应电动势可能不为零C．当穿过线圈的磁通量变化越快时，感应电动势越大D．感应电动势的大小与磁通量的变化量成正比三、实验题(共2小题,每小题6分,共12分)11.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．12.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：A．将原线圈迅速插入副线圈时，灵敏电流计指针将________．B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．四、计算题(共4小题,共44分)13.（共8分）试写出如下图所示的各种情况下导线中产生的感应电动势的表达式[导线长均为l，速度为v，磁感应强度均为B，图(3)、(4)中导线垂直纸面]．14.（共10分）有一个100匝的线圈，总电阻为10 Ω，在0.2 s内垂直穿过线圈平面的磁通量从0.02 Wb均匀增加到0.1 Wb.问：(1)这段时间内线圈中产生的平均感应电动势为多少伏特？(2)通过线圈的平均感应电流为多少安培？15.（共12分）单匝矩形线圈abcd放置在水平面内，线圈面积为S＝100 cm2，线圈处在匀强磁场中，磁场方向与水平方向成30°角，求：(1)若磁场的磁感应强度B＝0.1 T，则穿过线圈的磁通量为多少？(2)若磁感应强度方向改为与线圈平面垂直，且大小按B＝0.1＋0.2t(T)的规律变化，线圈中产生的感应电动势为多大？16.（共14分）如图所示，在宽度为0.4 m无限长的水平导轨上垂直放置一阻值为1 Ω的金属棒PQ，导轨处在竖直向下的匀强磁场中，磁感应强度为2 T，金属棒PQ以v＝5 m/s的速度向右做匀速运动，在导轨A、B两点间接电阻R1、R2、R3的阻值均为4 Ω，电容器的电容为30 μF，电流表的内阻不计，求：(1)PQ棒产生的感应电动势；(2)电流表的示数；(3)电容器所带的电荷量．答案解析1.【答案】D【解析】如果线圈不闭合，不能形成回路，所以不能产生感应电流，A错误；闭合线圈只有一部分导线做切割磁感线运动时，才会产生感应电流，B、C错误；当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流，D正确．2.【答案】B【解析】根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．3.【答案】B【解析】磁通量Φ＝BS，S为通过环的有效面积，因A、B环面所包含的有效面积相等，所以Φ1＝Φ2故选B.4.【答案】B【解析】根据磁通量的定义可得通过线框的磁通量Φ＝BS sinα，代入解得Φ＝BS，所以B正确，A、C、D错误．5.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．6.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V，负号表示方向与正方向相反，A正确；图象的斜率表示电动势的大小，由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大，B错误；第1 s末线圈的磁感强度为零，但磁通量的变化率不为零，电动势不为零，C错误；0～0.4 s内的图象斜率不变，故感应电动势不变，D错误．7.【答案】ACD【解析】选项A中，线圈的面积变化，磁通量变化，故A正确；选项B中，无论线圈在磁场中匀速还是加速平移，磁通量都不变，故B错；选项C、D中，线圈中的磁通量发生变化，故C、D正确．8.【答案】AD【解析】产生电磁感应的过程，也是能量转化的过程，A项正确，B项错误；产生电磁感应现象，一定伴随着感应电动势的产生，但只有电路闭合，才会产生感应电流，C错误，D正确．9.【答案】AD【解析】根据法拉第电磁感应定律E＝n得：在0～2 s内，平均电动势为：E＝V＝2 V；在2～4 s内，平均电动势为：E＝0；在4～9 s内，平均电动势为：E＝||＝1 V．故选：AD.10.【答案】ABC【解析】由法拉第电磁感应定律可知，感应电动势E＝n，即感应电动势与线圈匝数有关，故A 对；同时可知，感应电动势与磁通量的变化率有关，故D错误；磁通量变化越快，感应电动势越大，故C正确；当穿过线圈的磁通量为零时，磁通量的变化率不一定为零，因此感应电动势不一定为零．故B正确．11.【答案】(1)BC(2)感应电场的电场力机械能【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．12.【答案】(1)(2)向右偏转一下向左偏转一下【解析】(1)见下图(2)依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，则A.向右偏转一下；B.向左偏转一下．13.【答案】(1)E＝0(2)E＝Blv(3)E＝0(4)E＝Blv cosθ14.【答案】40 V 4 A【解析】(1)平均感应电动势＝n＝100×V＝40 V.(2)由闭合电路欧姆定律得，平均感应电流＝＝A＝4 A.15.【答案】(1)5×10－4Wb(2)2×10－3V【解析】(1)穿过线圈的磁通量：Φ＝BS sin 30°＝0.1×10－2×Wb＝5×10－4Wb (2)根据法拉第电磁感应定律：E＝＝＝0.2×10－2V＝2×10－3V.16.【答案】(1) 4 V(2)0.8 A(3)9.6×10－6C【解析】(1)根据公式可得E＝BLv＝4 V(2)根据闭合回路欧姆定律可得I＝＝0.8 A(3)根据欧姆定律可得UC＝IR3＝3.2 V Q＝CUC＝9.6×10－5C.。

高二第一次月考（物理）（考试总分：100 分）一、单选题（本题共计10小题，总分40分）1.（4分）1.关于自感现象，下列说法中正确的是( )A．自感现象是线圈自身的电流变化而引起的电磁感应现象B．自感电动势总是阻止原电流的变化C．自感电动势的方向总与原电流方向相反D．自感电动势的方向总与原电流方向相同2.（4分）2.如图所示是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S，则( )A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A1、A2均立刻变亮C．稳定后，L和R两端的电势差一定相同D．稳定后，A1和A2两端的电势差不相同3.（4分）3.如图所示，导体棒ab长为4L，匀强磁场的磁感应强度为B，导体绕过O点垂直纸面的轴以角速度ω匀速转动，a与O的距离很近．则a端和b端的电势差Uab的大小等于( )A ． 2BL 2ωB ． 4BL 2ωC ． 6BL 2ωD ． 8BL 2ω4.（4分）4.下列关于交流电路的说法错误的是( )A. 电容器的击穿电压为交流电压的最大值B. 电路中电流表的示数为电流的有效值C. 教室内日光灯的额定电压为电压的有效值D. 电路中保险丝的熔断电流为电流的最大值5.（4分）5.如图所示是一交变电流随时间变化的图象,求此交变电流的有效值 ( )。

A.4B.4√2C.5D.5√26.（4分）6.如图所示为一交流发电机的原理示意图，其中矩形线圈abcd 的边长ab =cd =L 1，bc =ad =L 2，匝数为n ，线圈的总电阻为r ，线圈在磁感应强度为B 的匀强磁场中绕垂直于磁场的OO′匀速转动，角速度为ω，线圈两端通过电刷e 、f 与阻值为R 的定值电阻连接，从线圈经过中性面开始计时，则( )A. 线圈中感应电动势的最大值为BωL 1L 2B. 线圈值感应电动势随时间变化的函数表达式为e =nBωL 1L 2cosωtC. 经过14周期时间通过电阻R 的电荷量为BL 1L2R+rD. 此发动机在上述工作状态下的输出功率为Rn 2B 2ω2L 12L 222(R+r)27.（4分）7．一台小型发电机产生的电动势随时间变化的正弦规律图像如图甲所示．已知发电机线圈内阻为5.0 Ω，现外接一只电阻为95.0 Ω的灯泡，如图乙所示，则A．．．．V．．．．220 VB．．．．．．．．．．．．．．50．C．．．．．．．．．．．484 WD．．．．．．．．．．．．．．．．．．24.2 J8.（4分）8．．．．．．MN ．PQ ．．．．L ．．．．．．．．．．．．．．．．．．B ．．．．．．．．．．．．．．．．．．．．M ．P ．．．．．．．R ．．．．．．．．．．．．．．．．．．．R 2．．．．．ab ．．．．．．．．．．．．．F ．．．．．．．v ．．．．．．．．(．．．．．．)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BLvC ．a 端电势比b 端电势高D ．外力F 做的功等于电阻R 上产生的焦耳热9.（4分）9．．．．．．．．．．0.1m 2．10．．．EFG ．．．．．．．t ．0．．．．．．．．．．．．．．．．．．．．．B ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．R ．4 Ω．．．．．．C ．10μF．．．EFG ．．．．1 Ω．．．．．．．．．．．．．．S．．．．．．．．．．t 1．0.1 s．t 2．0.2 s．．．．．( )A ．电容器所带的电荷量为8×10－5C B ．通过R 的电流是2.5 A ，方向从b 到aC．通过R的电流是2 A，方向从b到a D．R消耗的电功率是0.16 W10.（4分）10.实验室有一个10匝的矩形闭合金属线圈,在匀强磁场中绕垂直磁场方向的轴OO'匀速转动,线圈中磁通量Φ随时间t变化的情况如图所示。

。
感应电流在磁场中受到力的作 用，形成电磁转矩，驱动发电
机转子继续旋转。
这样，原动机的机械能就通过 电磁感应转换为电能输出。
旋转磁场产生及影响因素
旋转磁场的产生
当三相定子绕组按一定规律排列并通 入三相交流电时，会在定子内产生一 个以同步转速旋转的磁场。
影响因素
旋转磁场的强弱和转速受到定子绕组 电流大小、频率和磁极对数等因素的 影响。
讨论环节
在实验过程中，需要注意控制变量，确保实 验结果的准确性。同时，可以进一步探讨交 流发电机的工作原理，以及如何提高发电机
的效率等问题。
实验注意事项
安全第一
在实验过程中，要注意 安全用电，避免触电等
危险情况的发生。
规范操作
按照实验步骤规范操作 ，确保实验数据的准确
性和可靠性。
数据记录
认真记录实验数据，以 便后续分析和讨论。
输出电压、电流和功率计算
输出电压计算
发电机输出电压的大小与定子绕 组匝数、磁通密度和转速等因素 有关，可通过相关公式进行计算
。
输出电流计算
输出电流的大小取决于负载阻抗和 输出电压，可通过欧姆定律进行计 算。
输出功率计算
发电机的输出功率等于输出电压与 电流的乘积，再乘以功率因数（考 虑发电机效率和负载性质）。
有效值概念
峰值概念
有效值是指与直流电产生相同热效应 的交流电的值。对于正弦交流电来说 ，其有效值等于最大值的1/√2倍。
峰值是指交流电在一个周期内所达到 的最大值。对于正弦交流电来说，其 峰值等于最大值的√2倍。
平均值概念
平均值是指交流电在一个周期内的平 均值。对于正弦交流电来说，其平均 值为零，因为正弦函数在一个周期内 的正负面积相等。

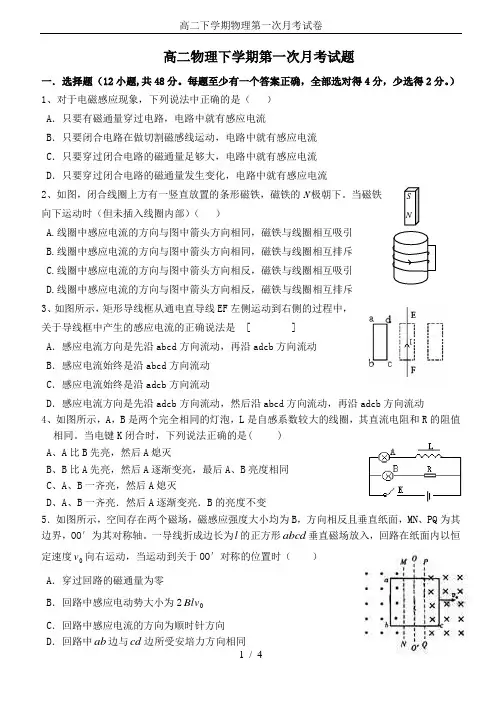

高二物理下学期第一次月考试题一．选择题（12小题,共48分。

每题至少有一个答案正确，全部选对得4分，少选得2分。

）1、对于电磁感应现象，下列说法中正确的是（ ）A ．只要有磁通量穿过电路，电路中就有感应电流B ．只要闭合电路在做切割磁感线运动，电路中就有感应电流C ．只要穿过闭合电路的磁通量足够大，电路中就有感应电流D ．只要穿过闭合电路的磁通量发生变化，电路中就有感应电流2、如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（ ）A.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B.线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D.线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥3、如图所示，矩形导线框从通电直导线EF 左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是 [ ]A ．感应电流方向是先沿abcd 方向流动，再沿adcb 方向流动B ．感应电流始终是沿abcd 方向流动C ．感应电流始终是沿adcb 方向流动D ．感应电流方向是先沿adcb 方向流动，然后沿abcd 方向流动，再沿adcb 方向流动4、如图所示，A ，B 是两个完全相同的灯泡，L 是自感系数较大的线圈，其直流电阻和R 的阻值相同。

当电键K 闭合时，下列说法正确的是( )A 、A 比B 先亮，然后A 熄灭B 、B 比A 先亮，然后A 逐渐变亮，最后A 、B 亮度相同C 、A 、B 一齐亮，然后A 熄灭D 、A 、B 一齐亮．然后A 逐渐变亮．B 的亮度不变5．如图所示，空间存在两个磁场，磁感应强度大小均为B ，方向相反且垂直纸面，MN 、PQ 为其边界，OO ′为其对称轴。

一导线折成边长为l 的正方形abcd 垂直磁场放入，回路在纸面内以恒定速度0v 向右运动，当运动到关于OO ′对称的位置时（ ）A ．穿过回路的磁通量为零B ．回路中感应电动势大小为20BlvC ．回路中感应电流的方向为顺时针方向D ．回路中ab 边与cd 边所受安培力方向相同6．如图所示，把金属圆环匀速拉出磁场，下面叙述正确的是（ ）A ．向左拉出和向右拉出所产生的感应电流方向相反B ．不管向什么方向拉出，只要产生感应电流方向都是顺时针C ．向右匀速拉出时，感应电流大小不变D ．要将金属环匀速拉出，拉力大小要改变7、如图，两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里。

旧州中学2015～2016学年度第二学期高二年级第一次月考物理试题一、单项选择题（本大题共8个小题，每小题4分，共32分）1、在电磁感应现象中，下列说法中正确的是（）A．感应电流的磁场总是跟原来的磁场方向相反B．导体作切割磁感线运动，导体内一定会产生感应电流C．闭合线框放在匀强磁场中做切割磁感线运动，一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场磁通量的变化2、如图所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W甲∶W乙为( )A．1∶6B．1∶3C．1∶2D．1∶23、如图所示，导线框abcd与导线在同一平面内，直导线通有恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流的方向是( )A．先abcd，后dcba，再abcdB．始终dcbaC．先dcba，后abcd，再dcbaD ．先abcd ，后dcba4、一正弦交变电流的有效值为10A ，频率为50Hz ，此交变电流的瞬时值表达式为（ ）A. i ＝10sin314t AB. t i 314sin 210= AC. i ＝10sin50t AD. t i 50sin 210= A5、闭合线圈的匝数为n ，每匝线圈面积为S ，总电阻为R ，在t ∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为 （ ）A ．R∆ΦB ．R nS∆Φ D ．R n ∆Φ C ．tR n ∆∆Φ6、在收音机线路中，经天线接收到的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图装置电路，其中代号a 、b 应选择的元件是( )A ．a 是电容较大的电容器，b 是低频扼流线圈B ．a 是电容较大的电容器，b 是高频扼流线圈C ．a 是电容较小的电容器，b 是高频扼流线圈D ．a 是电容较小的电容器，b 是低频扼流线圈7、在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间如图2变化时，图中正确表示线圈中感应电动势E 变化的是 （ ）12345t /s E20E 0 O-E 0-20 12345t /s E 20E 0O-E 0-20 E 0 E12345t /s 20 O-E 0-20E 0E12345t /s 20 O-E 0-20 I B图1Bt /s O12345 图2A B C D8、如下图所示的四个日光灯的接线图中，S1为起动器，S2为电键，L为镇流器，能使日光灯正常发光的是（）二、多项选择题(本大题共4小题, 每小题给出的四个答案中有两个或两个以上答案是正确的，全选对得6分, 选对但不全，得3分,有选错或不答的，得0分.)9、如图右所示，发电机每个绕组两端的电压(相电压)为220 V，三个负载电阻均为100 Ω，下列说法中不正确的是( )A．发电机采用“Y”接法，负载采用“△”接法B．每个负载电阻两端的电压为220 VC．每个负载电阻两端的电压为380 VD．通过每个负载的电流为3.8 A10、在右图所示电路中，L为电感线圈，灯泡电阻为R，电流表内阻为零，电压表内阻无限大，交流电源的电压u＝2202sin100πt V，若保持电压的有效值不变，只将电源频率改为100 Hz，下列说法正确的是( )A．电流表示数减小B．电压表示数减小C．灯泡变暗D．灯泡变亮11、如右图为一交流发电机发出的电流随时间的变化图象，则下列说法正确的是（）A、在A点时穿过线圈的磁通量最大；B、在B点时穿过线圈的磁通量变化率最小；C、在A点时线圈处在中性面，电流方向改变；D、在B点时线圈处在中性面，电流方向改变。

新疆巴州蒙古高中高二（下）第一次月考物理试卷一、选择题（每题4分，共56分，媒体有一个或多个正确，答案写在答题卡上）1．（4分）（2015春•新疆月考）关于电磁感应，下列说法中正确的是（） A．导体相对磁场运动，一定会产生电流B．导体切割磁感线，一定会产生电流C．闭合电路切割磁感线就会产生电流D．穿过电路的磁通量发生变化，电路中就一定会产生感应电动势【考点】：感应电流的产生条件．【专题】：电磁感应与电路结合．【分析】：当闭合电路的一部分导体做切割磁感线运动时一定会产生感应电流．穿过电路的磁通量发生变化，电路中一定会产生感应电动势．【解析】：解：A、导体相对磁场运动时，若其运动方向与磁感线平行，不切割磁感线，不产生感应电流．故A错误．B、只有当闭合电路的一部分导体做切割磁感线运动时才会产生感应电流，所以导体切割磁感线，不一定会产生电流．故B错误．C、闭合电路一部分导体切割磁感线时才会产生电流，故C错误．D、穿过电路的磁通量发生变化，电路中一定会产生感应电动势．故D正确．故选：D．【点评】：解决本题的关键是准确掌握产生感应电流的条件：闭合电路的一部分导体做切割磁感线运动时一定会产生感应电流．知道不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中一定会产生感应电动势．2．（4分）恒定的匀强磁场中有一圆形闭合导线圈，线圈平面垂直于磁场方向，当线圈在磁场中做下列哪种运动时，线圈中能产生感应电流（） A．线圈沿自身所在平面运动B．沿磁场方向运动C．线圈绕任意一直径做匀速转动D．线圈绕任意一直径做变速转动【考点】：感应电流的产生条件．【分析】：产生感应电流的条件是：闭合回路中的磁通量发生变化．因此无论线圈如何运动关键是看其磁通量是否变化，从而判断出是否有感应电流产生．【解析】：解：A、由于磁场是匀强磁场，因此无论线圈沿自身所在的平面做匀速还是匀加速或者其它运动形式，其磁通量均不变化，无感应电流产生，故A错误；B、由于磁场是匀强磁场，因此无论线圈沿磁场方向运动做匀速还是匀加速或者其它运动形式，其磁通量均不变化，无感应电流产生，故B错误；C、D、当线圈绕任意一条直径转动时，无论是匀速转动，还是变速转动，其磁通量发生变化，故有感应电流产生，故正确；故选：．【点评】：解题时把握问题实质，关键是看闭合线圈中的磁通量是否变化，与运动形式无关．3．（4分）关于磁通量、磁通密度、磁感应强度，下列说法正确的是（）A．磁感应强度越大的地方，磁通量越大B．穿过某线圈的磁通量为零时，由可知磁通密度为零C．磁通密度越大，磁感应强度越大D．磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量【考点】：磁通量；磁感应强度．【分析】：磁通量等于穿过磁场中某一面积的磁感线的条数，当平面与磁场平行时，穿过该平面的磁通量为零．当平面与垂直时，磁通量最大．匀强磁场中穿过某一平面的磁通量为Φα，α是平面与磁场方向的夹角．磁通密度是磁感应强度的一个别名，它表示垂直穿过单位面积的磁力线的多少．磁通量密度，简称磁通密度，它从数量上反映磁力线的疏密程度．磁通密度等于穿过磁场中单位面积的磁感线的条数．【解析】：解；A、匀强磁场中穿过某一平面的磁通量为Φα，α是平面与磁场方向的夹角．所以磁感应强度越大的地方，磁通量不一定越大，还要看夹角．故A错误；B、磁通密度是磁感应强度的一个别名，它表示垂直穿过单位面积的磁力线的多少．磁通密度与磁通量的大小无关，穿过某线圈的磁通量为零时，磁通密度不一定为0．故B错误，C正确．D、1 m2的面积上穿过的最大磁通量即磁通密度，它表示垂直穿过单位面积的磁力线的多少，等于磁感应强度．故D正确．故选：【点评】：本题关键从磁通量的几何意义进行判断．对于匀强磁场，磁通量可以用公式进行定量计算．理解磁通密度是磁感应强度的一个别名，它表示垂直穿过单位面积的磁力线的多少．4．（4分）关于感应电流，下列说法中正确的是（）A．只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流B．只要闭合导线做切割磁感线运动，导线中就一定有感应电流C．若闭合电路的一部分导体不做切割磁感线运动，闭合电路中一定没有感应电流D．当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流【考点】：感应电流的产生条件．【分析】：闭合电路中产生感应电流的条件是穿过闭合回路的磁通量发生变化．既不是磁场发生变化，也不是面积发生变化．【解析】：解：闭合电路中产生感应电流的条件是穿过闭合回路的磁通量发生变化．A、只要穿过线圈的磁通量发生变化，线圈中就一定有感应电动势，当线圈闭合时，才一定有感应电流，故A错误；B、闭合电路中的部分导体运动但如果不切割磁感线不产生感应电流，因为只有闭合电路中的部分导体切割磁感线时才能产生感应电流，故B错误；C、若闭合电路的一部分导体不做切割磁感线运动，但闭合电路所处的位置，磁场发生变化，就会产生感应电流，故C错误；D、当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流．故D正确．故选：D．【点评】：本题考查的是闭合电路产生感应电流的条件，要注意产生感应电流的条件是磁通量发生变化而不是磁场发生变化，也不是面积发生变化．5．（4分）在一长直导线中通以如图所示的恒定电流时，套在长直导线上的闭合线环（环面与导线垂直，长直导线通过环的中心），当发生以下变化时，肯定能产生感应电流的是（）A．保持电流不变，使导线环上下移动B．保持导线环不变，使长直导线中的电流增大或减小C．保持电流大小不变，将直导线逆时针旋转90°后在水平面内前后移动D．保持电流大小不变，环在与导线垂直的水平面内左右水平移动【考点】：感应电流的产生条件．【分析】：根据产生感应电流的条件，通过闭合回路的磁通量是否发生变化来判断即可．【解析】：解：A、保持电流不变，使导线环上下移动．磁通量不变，所以没有感应电流，所以A错误；B、保持导线环不变，使长直导线中的电流增大或减小，磁通量始终为零，磁通量不变，所以没有感应电流，所以B错误；C、保持电流大小不变，使直导线在竖直平面内逆时针转动，磁场由原来的与导线平行变成有一定的夹角，磁通量变化，产生感应电流，所以C正确；D、保持电流大小不变，环在与导线垂直的水平面内左右水平移动时，环面始终与磁场平行，磁通量始终为零，磁通量不变，所以没有感应电流，所以D错误；故选：C．【点评】：该题考查常见的磁场（通电直导线的磁场）的特点，故该题要从常见的磁场的特点的角度进行分析．属于简单题．6．（4分）如图所示，矩形线圈与磁场垂直，且一半在匀强磁场内，一半在匀强磁场外，下述过程中使线圈产生感应电流的是（） A．以为轴转动45° B．以为轴转动45°C．将线圈向下平移 D．将线圈向上平移【考点】：感应电流的产生条件．【分析】：磁通量是穿过线圈的磁感线的条数．对照产生感应电流的条件：穿过电路的磁通量发生变化进行分析判断有无感应电流产生．【解析】：解：A、以边为轴转动45°，穿过线圈的磁通量仍为Φ，保持不变，没有感应电流产生，不符合题意．故A错误．B、以边为轴转动45°，穿过线圈的磁通量从Φ减小到零，有感应电流产生，符合题意．故B正确．C、将线圈向下平移时，穿过线圈的磁通量不变，没有感应电流产生，不符合题意．故C错误．D、将线圈向上平移时，穿过线圈的磁通量不变，没有感应电流产生，不符合题意．故D错误．故选：B【点评】：对于匀强磁场磁通量，可以根据磁感线条数直观判断，也可以根据磁通量的计算公式Φα（α是线圈与磁场方向的夹角）进行计算．7．（4分）如图所示，一条形磁铁原来做自由落体运动，当它通过闭合线圈回路时，其运动情况是（）A．接近线圈和离开线圈时速度都变小B．接近线圈和离开线圈时加速度都小于gC．接近线圈时做减速运动，离开线圈时做匀速运动D．接近线圈时加速度小于g，离开线圈时加速度大于g【考点】：楞次定律．【分析】：解本题时应该掌握：楞次定律的理解、应用．在楞次定律中线圈所做出的所有反应都是阻碍其磁通量的变化．如：感应电流磁场的磁通量、面积、速度、受力等．【解析】：解：闭合导体环内的磁通量增大，环内感应电流的磁场与原磁场的方向相反，所以对磁体的运动有阻碍作用，所以磁铁向下的加速度小于g；随速度的增大，产生的感应电动势增大，则感应电流增大，阻力增大，所以磁铁做加速度减小的加速运动．同理，当离开线圈时，穿过线圈的磁通量减小，则产生感应电流的磁场阻碍磁通量减小，从而对磁体有阻力，导致加速度减小，但速度仍在增大，错误，B正确．故选：B．【点评】：本题从力、运动的角度考察楞次定律，思维含量高，考察角度新颖．要注意使用楞次定律的推广形式解答比较便捷．8．（4分）一个面积4×10﹣2m2、匝数100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B随时间t变化的规律如图所示，则下列判断正确的是（）A．在开始的2s内穿过线圈的磁通量变化率等于﹣0.08B．在开始的2s内穿过线圈的磁通量的变化量等于零C．在开始的2s内线圈中产生的感应电动势等于﹣0.08VD．在第3s末线圈中的感应电动势等于零【考点】：法拉第电磁感应定律；磁通量．【专题】：电磁感应与电路结合．【分析】：由图象看出，磁感应强度随时间均匀增大，从而得出磁通量的变化率，再由法拉第电磁感应定律求出线圈中产生的感应电动势，从而即可求解．【解析】：解：A、由图象的斜率求得：﹣2，因此﹣2×4×10﹣2 ﹣8×10﹣2，故A正确，B、开始的2s内穿过线圈的磁通量的变化量不等于零，故B错误；C、根据法拉第电磁感应定律得：100×2×4×10﹣2 8V，可知它们的感应电动势大小为8V，故C错误；D、由图看出，第3s末线圈中的磁通量为零，但磁通量的变化率不为零，感应电动势也不等于零，故D错误；故选：A．【点评】：本题中磁感应强度均匀增大，穿过线圈的磁通量均匀增加，线圈中产生恒定的电动势，由法拉第电磁感应定律求出感应电动势，是经常采用的方法和思路．9．（4分）如图所示，闭合导线框的质量可以忽略不计，将它从图示位置匀速拉出匀强磁场．若第一次用0.3s时间拉出，外力做的功为W1，通过导线截面的电荷量为q1；第二次用0.9s时间拉出，外力所做的功为W2，通过导线截面的电荷量为q2，则（）A． W1＜W2，q1＜q2 B． W1＜W2，q12 C． W1＞W2，q12 D． W1＞W2，q1＞q2【考点】：导体切割磁感线时的感应电动势；闭合电路的欧姆定律．【专题】：电磁感应——功能问题．【分析】：第一次用t时间拉出，第二次用3t时间拉出，速度变为原来的倍．线框匀速运动，外力与安培力平衡，推导出安培力的表达式，根据功的定义表示出比较功的大小．根据感应电荷量公式比较电量．【解析】：解：设线框的长为L1，宽为L2，速度为v．线框所受的安培力大小为，又，线框匀速运动时，外力与安培力平衡，则外力的大小为，外力做功为1=∝v，可见，外力做功与所用时间成反比，则有W1＞W2．两种情况下，线框拉出磁场时穿过线框的磁通量的变化量相等，根据感应电荷量公式式可知，通过导线截面的电量相等，即有q12．故选：C．【点评】：要对两种情况下物理量进行比较，我们应该先把要比较的物理量表示出来再求解．关键要掌握安培力的推导方法和感应电荷量的表达式．10．（4分）如图示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心正好和线圈的一条直径重合．要使线圈a中产生感应电流，可采用的方法有（）A．将螺线管在线圈a所在平面内转动B．使螺线管上的电流发生变化C．使螺线管以为轴转动D．使螺线管以与垂直的一条直径为轴转动【考点】：通电直导线和通电线圈周围磁场的方向．【分析】：根据产生感应电流的条件：穿过闭合线圈的磁通量要发生变化来判断．图示时刻穿过线圈的磁通量为零．【解析】：解：图示位置，穿过线圈a的磁通量为零；A、将螺线管在线圈a所在平面内转动，穿过线圈a的磁通量始终为零，磁通量不变，则没有感应电流产生，故A错误；B、使螺线管上的电流发生变化，穿过线圈a的磁通量始终为零，磁通量不变，则没有感应电流产生，故B错误；C、使螺线管以为轴转动，穿过线圈a的磁通量始终为零，磁通量不变，则没有感应电流产生，故C错误；D、使螺线管以与垂直的一条直径为轴转动，穿过线圈a的磁通量发生变化，线圈中有感应电流产生，故D正确；故选：D．【点评】：知道感应电流产生的条件、根据题意判断穿过线圈的磁通量是否变化，即可正确解题．11．（4分）法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小（）A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比【考点】：法拉第电磁感应定律．【分析】：由法拉第电磁感应定律可知，闭合电路中产生的感应电动势的大小与磁通量的变化率成正比，与磁通量与磁通量的变化量无关．【解析】：解：由法拉第电磁感应定律，可知感应电动势E与磁通量的变化率成正比，即感应电动势取决于磁通量的变化快慢，与其他因素没有直接关系；故错误，C正确．故选：C【点评】：在理解法拉第电磁感应定律时要注意区分Φ，△Φ，与三者间的关系，明确电动势只取决于磁通量的变化率，与磁通量与磁能量的变化量无关．12．（4分）圈N位于大线圈M中，二者共轴共面．M与二平行导体轨道相连接，金属杆l与导轨接触良好，并位于匀强磁场中，要使N中产生逆时针方向的电流，下列做法中可行的是（）A．杆l向右匀速运动 B．杆向左匀速运动C．杆l向右加速运动 D．杆向右减速运动【考点】：导体切割磁感线时的感应电动势．【专题】：电磁感应与电路结合．【分析】：杆L运动时，切割磁感线产生感应电流，由右手定则判断感应电流的方向．感应电流流过大线圈M，M产生磁场，就有磁通量穿过小线圈N，根据安培定则判断感应电流产生的磁场方向，根据楞次定律判断小线圈N中产生的电流方向，即可选择符合题意的选项．【解析】：解：、杆l向右或向左匀速运动时，杆l产生的感应电动势和感应电流恒定不变，大线圈M产生的磁场恒定不变，穿过小线圈N中的磁通量不变，没有感应电流产生，不符合题意．故错误．C、杆l向右加速运动时，杆l中产生的感应电动势和感应电流均增加，由右手定则判断出来杆l中感应电流方向向上，根据安培定则判断可知，M产生的磁场方向：垂直纸面向外，穿过N的磁通量增大，由楞次定律判断得知：线圈N产生顺时针方向的感应电流，不符合题意．故C错误．D、杆l向右减速运动时，杆l中产生的感应电动势和感应电流均减小，由右手定则判断出来杆l中感应电流方向向上，根据安培定则判断可知：M产生的磁场方向：垂直纸面向外，穿过N的磁通量减小，由楞次定律判断得知：线圈N产生逆时针方向的感应电流，符合题意．故D正确．故选：D．【点评】：本题是有两次电磁感应的问题，比较复杂，关键要掌握右手定则、楞次定律和安培定则，并能熟练运用．13．（4分）如图所示，在竖直向下的匀强磁场中，将一个水平放置的金属棒以水平初速度V0抛出，设运动的整个过程中棒的取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．越来越大 B．越来越小 C．保持不变 D．无法确定【考点】：导体切割磁感线时的感应电动势；平抛运动．【专题】：电磁感应中的力学问题．【分析】：由感应电动势公式α，α是有效的切割速度，即是垂直于磁感线方向的分速度，结合平抛运动的特点分析选择．【解析】：解：金属棒做平抛运动，其水平方向的分运动是匀速直线运动，水平分速度保持不变，等于v0．由感应电动势公式α，α是垂直于磁感线方向的分速度，即是平抛运动的水平分速度，等于v0，则感应电动势0，B、l、v0均不变，则感应电动势大小保持不变．则C正确．故选：C．【点评】：本题考查对感应电动势公式的理解和平抛运动的特点．14．（4分）图所示，闭合导体框从高处自由下落，进入匀强磁场，从边开始进入磁场到边即将进入磁场的这段时间里，下列表示线圈运动情况的速度一时间图象可能的有（）A． B． C．D．【考点】：导体切割磁感线时的感应电动势．【专题】：电磁感应与图像结合．【分析】：边刚进入磁场时，所受安培力有三种情况，安培力小于重力、若安培力等于重力、安培力大于重力，分别进行分析．【解析】：解：A、在边刚进入磁场时，若重力恰好等于安培力，则物体受力平衡，做匀速直线运动；故A正确；B、在边刚进入磁场时，如果重力大于安培力，加速度向下，线圈进入磁场做加速运动，由于速度增加会所得感应电流增加，安培力增加，所以线圈的合力是在减小的，加速度也在减小，这个过程是变加速运动．当安培力增加到等于重力，线圈就做匀速运动，故线圈不可能做匀加速运动．故B错误．C、若刚进入磁场时F＜，﹣，金属棒加速运动，速度增大则F增大，则a 减小，即金属棒做加速度减小的加速运动，C正确；D、若刚进入磁场时F＞，﹣，金属棒减速运动，速度减小则F减小，则a 减小，即金属棒做加速度减小的减速运动，D正确；故选：．【点评】：解决本题的关键知道线圈在整个过程中的运动情况，根据楞次定律和切割产生的感应电动势结合牛顿第二定律公式进行分析．二、计算题（每题11分，共44分）15．（11分）如图，在磁感应强度为0.2T匀强磁场中，有一长为0.5m的导体在金属框架上以10m的速度向右滑动，R12=20Ω，其他电阻不计，则流过的电流是多大？【考点】：导体切割磁感线时的感应电动势；闭合电路的欧姆定律．【专题】：电磁感应与电路结合．【分析】：由公式求出棒产生的感应电动势，根据闭合电路欧姆定律求出通过棒的感应电流．【解析】：解：导体棒切割磁感线产生的感应电动势：0.2×0.5×101V两电阻并联，电路总电阻：R总Ω=10Ω，流过的电流是：0.1A；答：流过的电流是0.1A．【点评】：本题是电磁感应与电路的综合，也可以作出等效电路分析电路的结构，运用法拉第定律和欧姆定律就可以解决．16．（11分）水平放置的导体框架，宽0.50m，接有电阻0.20Ω，匀强磁场垂直框架平面向里，磁感应强度0.40T．一导体棒垂直框边跨放在框架上，并能无摩擦地在框架上滑动，框架和导体的电阻均不计．当以4.0m的速度向右匀速滑动时，求：（1）棒中产生的感应电动势大小；（2）维持导体棒做匀速运动的外力F的大小．【考点】：导体切割磁感线时的感应电动势．【专题】：电磁感应与电路结合．【分析】：（1）由求出感应电动势；（2）由欧姆定律求出电路中电流，由安培力公式求出安培力，由平衡条件求出外力F的大小．【解析】：解：（1）棒中产生的感应电动势：0.4×0.5×4=0.8V；（2）感应电流大小为：4A导体棒受到的安培力：0.4×4×0.50.8N，导体棒做匀速运动，由平衡条件得：外力 0.8N；答：（1）棒中产生的感应电动势大小为0.8V；（2）维持导体棒做匀速运动的外力F的大小为0.8N．【点评】：本题考查了感应电动势、外力、判断金属棒的运动性质，应用、安培力公式、平衡条件即可正确解题．17．（11分）如图所示，处于匀强磁场中的两根足够长．电阻不计的平行金属导轨相距，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.2．电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．求：（102，37°=0.6，37°=0.8）（1）求金属棒沿导轨由静止开始下滑时的加速度大小；（2）当金属棒下滑速度达到稳定时，电阻R消耗的功率为8W，求该速度的大小．【考点】：导体切割磁感线时的感应电动势；共点力平衡的条件与其应用；牛顿第二定律．【专题】：电磁感应中的力学问题．【分析】：（1）开始下滑时，速度为零，无感应电流产生，因此不受安培力，根据牛顿第二定律可直接求解加速度的大小．（2）金属棒下滑速度达到稳定时，金属棒所受合外力为零，根据平衡条件求出安培力，然后根据公式求解．【解析】：解：（1）金属棒刚开始下滑的初速为零，没有感应电流产生，金属棒不受安培力，则根据牛顿第二定律：θ﹣μθ ①由①式解得10×（O.6﹣0.25×0.8）24m2 ②故金属棒沿导轨由静止开始下滑时的加速度大小为4m2．（2）设金属棒运动达到稳定时，速度为v，所受安培力为F，棒在沿导轨方向受力平衡θ﹣μθ﹣0 ③此时金属棒克服安培力做功的功率等于电路中电阻R消耗的电功率：④由③、④两式解得10m ⑤故当金属棒下滑速度达到稳定时，棒的速度大小为10m．答：（1）金属棒沿导轨由静止开始下滑时的加速度大小为4m2；（2）该速度的大小为10m．【点评】：解这类问题的突破口为正确分析安培力的变化，根据运动状态列方程求解．18．（11分）如图所示，边长为0.1m正方形线圈在大小为0.5T的匀强磁场中以边为轴匀速转动．初始时刻线圈平面与磁感线平行，经过1s线圈转了90°，求：（1）线圈在1s时间内产生的感应电动势平均值．（2）线圈在1s末时的感应电动势大小．【考点】：交流的峰值、有效值以与它们的关系；交流发电机与其产生正弦式电流的原理．【专题】：交流电专题．【分析】：（1）由法拉第电磁感应定律可求得平均值；（2）分析线框所在位置，感应电流的产生明确此时刻的感应电动势．【解析】：解：（1）由法拉第电磁感应定律可得：平均感应电动势0.005V；（2）1s时，线框与磁场垂直，处于中性面上；故感应电动势为零；答：（1）平均电动势为0.005V；（2）1s末的感应电动势为0．【点评】：本题考查平均电动势和瞬时电动势的计算，要注意正确掌握瞬时电动势的计算方法．。

PN BM F 2 F 1 Qab图2图1高二下学期物理第一次月考试题时间：90分钟 满分：100分一、单选题（每小题4分，共32分，每小题给出的四个选项中，只有一个选项正确） 1．下述关于是否产生感应电流的说法，正确的是：A ．位于磁场中的闭合线圈，一定能产生感应电流B ．闭合线圈和磁场有相对运动，一定能产生感应电流C ．闭合线圈作切割磁感线运动，一定能产生感应电流D ．穿过闭合线圈的磁感应线条数发生变化，一定能产生感应电流 2．关于感应电动势，下列说法中正确的是：A ．跟穿过闭合电路的磁通量大小有关B ．跟穿过闭合电路的磁通量的方向有关C ．跟穿过闭合电路的磁通量的变化快慢有关D ．跟电路的电阻大小有关3．如图1所示，光滑绝缘的水平面上有两个离得很近的导体环a 、b 。

将条形磁铁沿它们的正中竖直向下移动（到达该平面），关于a 、b 环的移动情况，下列说法中正确的是：A ．保持静止B ．相互靠近C ．相互远离D ．因磁体的N 极在哪边未知，无法判断4．在赤道上空，一根沿东西方向的水平导线自由落下，则导线上各点的电势正确的说法是：A ．东端较高B ．西端较高C ．中点较高D ．各点电势相同5．某电容器两端所允许加的最大直流电压是250 V 。

它在正弦交流电路中使用时,交流电压不可以超过是：A ．250 VB ．220 VC ．352 VD ．177 V6．如图2所示，两根互相平行的光滑金属导轨MN ，PQ 电阻不计且处于匀强磁场中，ab 、cd 两根金属杆其电阻R ab ＜R cd 。

当ab 杆在外力F 1作用下匀速向左滑动时,cd 杆在外力F 2作用下保持不动，设F 1和F 2的方向都与MN ，PQ 平行，那么F 1和F 2的大小和U ab 和U cd 相比：A ．F 1＞F 2，U ab ＞U cdB ．F 1＝F 2，U ab ＝U cdC ．F 1＜F 2，U ab ＝U cdD ．F 1＝F 2，U ab ＜U cd7．如图3所示，探测线圈与可测量电荷量的冲击电流计G 串联后可用来测定磁场的磁感应强度。

嗦夺市安培阳光实验学校高二物理下学期第一次月考试题一、选择题1.关于磁感线和磁通量的概念，下列说法中正确的是（ ）A.磁感线是磁场中客观存在.肉眼看不见的曲线，且总是从磁铁的N 极指向S 极B.两个磁场叠加的区域，磁感线就有可能相交C.穿过闭合回路的磁通量发生变化，一定是磁场发生变化引起的D.穿过线圈的磁通量为零，但该处的磁感应强度不一定为零2.一个矩形线圈在匀强磁场中转动产生的交流电动势为()2202sin e t V ω=，关于这个交变电流，下列说法中正确的是（ ） A.交变电流的频率为100Hz B.电动势的有效值为220VC.0t =时，穿过线圈的磁通量为零D.0t =时，线圈平面与中性面垂直3.如图电阻R 、电容C 与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N 极朝下，如图所示，现使磁铁自由下落，在N 极接近线圈上端的过程中，流过R 的电流方向和电容器极板的带电情况是（ ） A.从a 到b ，上极板带正电 B.从a 到b ，下极板带正电 C.从b 到a ，上极板带正电 D.从b 到a ，下极板带正电4.在交变站里，经常要用交流电表取检测电网上的强电流，所用的器材叫电流互感器，如图所示的四个图中，能正确反应工作原理的是（ ）5.如图所示，匀强磁场方向垂直于线圈平面，先后两次将线圈从同一位置匀速地拉出有界磁场，第一次拉出时的速度为v ，第二次拉出时的速度为2v ，这两次拉出线圈的过程中，下列说法错误的是（ ） A.线圈中的感应电流之比为1:2 B.线圈中产生的电热之比为1:2C.施力的方向与速度方向相同，外力的功率之比为1:2D.流过线圈任一截面的电荷量之比为1:16.如图中的虚线上方空间由垂直线框平面的匀强磁场，直角扇形导线框绕垂直于线框平面的轴O 以角速度ω匀速转动。

设线框中感应电流方向以逆时针为正方向，那么在下图中能正确描述线框从图示位置开始转动一周的过程中，线框内感应电流随时间变化情况的是（ ）7.初速度为0v 的电子（重力不计），沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则（ ）A.电子将向右偏转，速率不变B.电子将向左偏转，速率改变C.电子将向左偏转，速率不变D.电子将向右偏转，速率改变8.如图所示，一只理想变压器的原.副线圈的匝数比是10:1，原线圈接入电压为220V 的照明用电，一只理想二极管和一个阻值为10Ω的电阻R 串联接在副线圈上，则以下说法中正确的是（ ）A.1min 内电阻R 上产生的热量为1452JB.电压表的读数约为15.6VC.二极管两端的最大电压为22VD.若将R 换成一个阻值大于10Ω的电阻，则电流表读数变大 9.如图是某交变电流的图像，该交变电流的有效值为（ ） A.42A B.4A C.3.52A D.6A10.如图所示，电路中A 、B 是规格相同的灯泡，L 是电阻可忽略不计的电感线圈，那么（ ）A.合上S ，A 、B 一起亮，然后A 变暗后熄灭B.合上S ，B 先亮，A 逐渐变亮，最后A 、B 一样亮C.断开S ，A 立即熄灭，B 由亮变暗后熄灭D.断开S ，B 立即熄灭，A 闪亮一下后熄灭11.两光滑水平导轨放置匀强磁场中，磁场与导轨所在平面垂直，金属棒ab 可沿导轨自由移动，如图所示，导轨一端跨接一个定值电阻，金属棒和导轨的电阻不计。
