电气变压器安装安全技术交底工程名称: 节能大厦注:参考文献[11]附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。
把保障人民群众生命财产安全,最大限度地预防和减少突发事件所造成的损失作为首要任务。
2、统一领导,分级负责原则。
在本项目部领导统一组织下,发挥各职能部门作用,逐级落实安全生产责任,建立完善的突发事件应急管理机制。
3、依靠科学,依法规范原则。
科学技术是第一生产力,利用现代科学技术,发挥专业技术人员作用,依照行业安全生产法规,规范应急救援工作。
4、预防为主,防止结合原则。
认真贯彻安全第一,预防为主,综合治理的基本方针,坚持突发事件应急与预防工作相结合,重点做好预防、预测、预警、预报和常态下风险评估、应急准备、应急队伍建设、应急演练等项工作。
确保应急预案的科学性、权威性、规范性和可操作性。
二、编制目的1、应急预案应针对那些可能造成企业、系统人员死亡或严重伤害、设备和环境受到严重破坏的突发性灾害,如触电事故、泥石流灾害、火灾、环境破坏等。
2、应急预案是对日常安全管理工作的必要补充,应急预案应以完善的预防措施为基础,体现“安全第一、预防为主”的方针。
3、应急预案应以努力保护人身安全、防止人员伤害为第一目的,同时兼顾设备和环境的防护,尽量减少灾害的损失程度。
4、应急预案应结合实际,措施明确具体,具有很强的可操作性。
5、应急预案应经常检查修订,以保证先进科学的防灾、减灾设备和措施被采用。
三、应急组织机构及职责1、应急组织机构为加强安全领导,进行系统化、网络化管理,项目部成立应急预案管理领导小组,项目经理任组长,项目总工程师、常务副经理、安全总监、项目副经理为副组长,各职能部门负责人、安全环保部安全员、各施工队专职安全员、施工队队长为组员,负责日常的安全管理工作。
(见应急预案组织机构应急预案组织机构图图2、应急领导小组职责负责重、特大事故的现场应急抢险救援指挥,对施工现场突发性情况进行技术、资金和设备支持,在施工现场发生重特大事故时以最快的时间达到现场,分析紧急状态和确定风险事故级别,负责分部和有关地方管理部门、组织、机构联络和报告事故情况,制定抢险救援的方案措施,领导现场应急抢险救援工作,确定紧急状态的解除,协助事故原因的调查和处理工作。
表C2-3主变压器安装技术交底记录编号：（四）质量及标准1.牵引变压器的装卸及运输必须按下列要求作充分调查，制定施工技术安全措施。
要了解道路及沿途桥梁、涵洞、沟道等的结构、宽度、坡度、转角及承重情况，如不满足要求应采取加固措施；调查沿途电力架空线、通讯线等高空障碍物的情况；了解装、卸车地点的环境、超重能力及地面坚实程度。
2.设备到达现场后应及时进行外观检查：油箱及所有附件应齐全无锈蚀机械损伤，密封应良好；油箱箱盖或钟罩法兰及封扳的联接螺栓应齐全，坚固应良好；变压器内的气压正常。
3.向变压器注油从下部油阀进油，注油速度不宜大于100L/min 。
110KV 及以上的变压器宜采用真空注油，空气相对湿度不超过75%，但不宜在雨天或雾天进行。
4.施工技术和标准参照《高速铁路电力牵引供电工程细部设计和工艺质量标准》和相关工序进行施工作业。
(五) 其他应注意事项1. 器身漆层完整无锈蚀，附件及配件数量齐全与装箱单相符。
2. 器身内及随产品附带的绝缘油应取样进行简化分析及耐压强度试验。
外购绝缘油在使用前应与器身内的绝缘油进行混油试验。
高低压套管绝缘电阻和交流耐压及非纯瓷套管介质损耗角正切值和电容值的试验检查。
气体继电器的绝缘电阻和交流耐压试验及油流速度校验；信号温度计的测温范围及测温精度校验。
散热器和热力过滤器的清洁冲洗及油密检查。
3. 主变压器、电抗器的型号、规格应符合设计规定，油位正常，相色标志正确。
4. 变压器安装后的油位指示正常，器身本体、附件及阀门不应渗油，所有阀门的开闭灵活、位置指示正确，冷却装置及测温装置的动作准确、可靠。
(六) 安全与环保安装散热器 安装净油器 安装油枕补充注油 工作收尾 安装气体继电器安装高压套管 安装配线安装防爆筒或压力释放阀 安装温度计 施工准备 安装呼吸器。

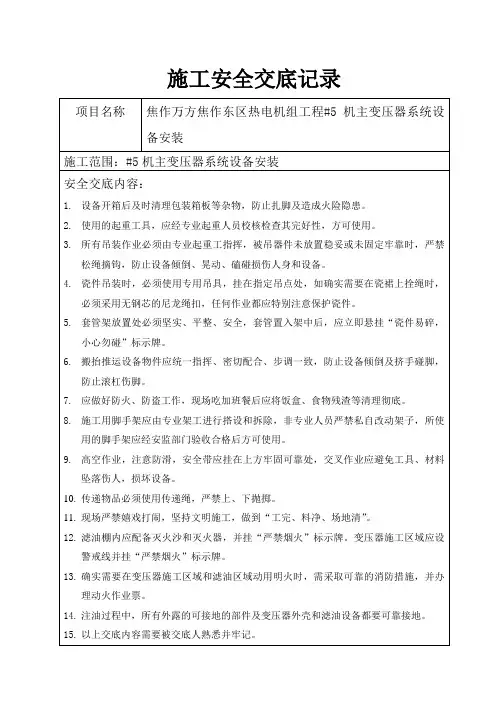

施工安全交底记录项目名称焦作万方焦作东区热电机组工程#5机主变压器系统设备安装施工范围：#5机主变压器系统设备安装安全交底内容：1.设备开箱后及时清理包装箱板等杂物，防止扎脚及造成火险隐患。
2.使用的起重工具，应经专业起重人员校核检查其完好性，方可使用。
3.所有吊装作业必须由专业起重工指挥，被吊器件未放置稳妥或未固定牢靠时，严禁松绳摘钩，防止设备倾倒、晃动、磕碰损伤人身和设备。
4.瓷件吊装时，必须使用专用吊具，挂在指定吊点处，如确实需要在瓷裙上拴绳时，必须采用无钢芯的尼龙绳扣，任何作业都应特别注意保护瓷件。
5.套管架放置处必须坚实、平整、安全，套管置入架中后，应立即悬挂“瓷件易碎，小心勿碰”标示牌。
6.搬抬推运设备物件应统一指挥、密切配合、步调一致，防止设备倾倒及挤手碰脚，防止滚杠伤脚。
7.应做好防火、防盗工作，现场吃加班餐后应将饭盒、食物残渣等清理彻底。
8.施工用脚手架应由专业架工进行搭设和拆除，非专业人员严禁私自改动架子，所使用的脚手架应经安监部门验收合格后方可使用。
9.高空作业，注意防滑，安全带应挂在上方牢固可靠处，交叉作业应避免工具、材料坠落伤人，损坏设备。
10.传递物品必须使用传递绳，严禁上、下抛掷。
11.现场严禁嬉戏打闹，坚持文明施工，做到“工完、料净、场地清”。
12.滤油棚内应配备灭火沙和灭火器，并挂“严禁烟火”标示牌。
变压器施工区域应设警戒线并挂“严禁烟火”标示牌。
13.确实需要在变压器施工区域和滤油区域动用明火时，需采取可靠的消防措施，并办理动火作业票。
14.注油过程中，所有外露的可接地的部件及变压器外壳和滤油设备都要可靠接地。
15.以上交底内容需要被交底人熟悉并牢记。
施工班组设备班参加人员：交底人施工负责人交底日期开工日期。
变压器安装施工技术交底记录SVG安装施工技术交底记录35KV开关柜安装施工技术交底记录交底:（1）交底部位: 35KV开关柜安装施工技术交底记录施工图(图号): F076S—D0103。
（2）交底内容:一．准备工作：认真熟悉图纸，和设备技术文件的安装要求。
二．施工工艺：开关柜检查→开关柜安装→设备安装→硬母线安装→安装后检查三．施工操作技术：1、吊装前，将被吊装设备运输至待吊装位置。
2、按需要选取吊绳、吊具，检查吊绳吊具及吊车性能是否正常，有异常情况不得进行吊装作业。
吊绳选用为被吊物重量的6-9倍。
3、清理吊装现场，不得妨碍吊装作业。
4、拆除包装箱，按规定绑好吊绳，挂号吊钩。
5、缓缓收紧吊绳，带吊绳微受力后停止起吊，检查吊绳各部位特别是拦腰绳对设备尤其是瓷件和接线端子有无影响，避免损伤设备瓷件，，确认无影响后方可继续起吊。
6、待设备完全离开地面约200mm后，暂停起吊。
一面稳住设备，一面检查吊绳吊具受力情况，确认无异常后继续起吊。
如有必要设备底部应绑扎晃绳加以控制。
7、核对所到设备与设计图纸型号、参数、数量是否相符。
8、安装前应熟悉设备的安装手册，有疑问的应尽快与厂家技术人员或设计联系9、对土建单位施工的基础进行各种尺寸的复核，用经纬仪进行水平度的检查。
水平标准1米以内不大于1毫米，整体误差不超过3毫米。
5、和厂家人员及甲方代表一起进行开箱验收，并做好详细的验收记录。
6、待设备完全离开地面约200mm后，暂停起吊。
一面稳住设备，一面检查吊绳吊具受力情况，确认无异常后继续起吊。
如有必要设备底部应绑扎晃绳加以控制。
7、核对所到设备与设计图纸型号、参数、数量是否相符。
8、安装前应熟悉设备的安装手册，有疑问的应尽快与厂家技术人员或设计联系9、对土建单位施工的基础进行各种尺寸的复核，用经纬仪进行水平度的检查。
水平标准1米以内不大于1毫米，整体误差不超过3毫米。
5、和厂家人员及甲方代表一起进行开箱验收，并做好详细的验收记录。
一、交底目的为确保变压器组装过程中的安全，防止事故发生，特进行安全技术交底。
二、交底对象全体参与变压器组装的施工人员及管理人员。
三、交底内容1. 安全意识教育- 施工人员必须严格遵守安全生产规章制度，增强安全意识，做到“安全第一，预防为主”。
- 定期进行安全教育培训，提高施工人员的安全操作技能。
2. 施工准备- 变压器组装前，对施工场地进行清理，确保场地平整、无障碍物。
- 检查施工所需设备、工具、材料是否齐全、完好，并符合相关标准。
- 确保变压器运输过程中的安全，避免碰撞、倾斜等事故。
3. 组装操作安全- 变压器组装过程中，施工人员必须穿戴好个人防护用品，如安全帽、安全带、防护眼镜等。
- 高空作业时，必须使用安全带，并确保安全带系挂牢固。
- 严禁操作人员站在变压器边缘或高处作业，防止坠落事故。
- 变压器组装过程中，不得随意改变设备位置，确保组装过程中的稳定。
- 变压器组装过程中，应严格按照操作规程进行，不得擅自修改或简化操作步骤。
4. 电气安全- 变压器组装过程中，如需进行电气接线操作，必须切断电源，确保电气安全。
- 接线操作人员必须具备相应的电气操作技能，并严格遵守电气安全操作规程。
- 接线过程中，应使用绝缘手套、绝缘鞋等防护用品，防止触电事故。
5. 火灾预防- 变压器组装过程中，严禁使用明火，如焊接、切割等操作。
- 施工现场应配备足够的消防器材，并确保其完好有效。
- 施工人员应了解消防器材的使用方法，提高火灾应急处置能力。
6. 应急预案- 施工单位应制定变压器组装过程中的应急预案，明确事故发生时的处置流程。
- 施工人员应熟悉应急预案，并掌握应急处置技能。
四、交底要求1. 施工人员必须认真学习安全技术交底内容，确保理解并掌握各项安全操作规程。
2. 施工单位应定期对施工人员进行安全技术培训，提高安全意识。
3. 施工过程中，施工人员应严格遵守安全操作规程，确保施工安全。
五、交底人（签名）六、接受人（签名）七、交底日期年月日。
主变压器安装施工技术安全交底记录一、施工单位信息施工单位：XXX施工队项目名称：XXX主变压器安装施工项目地点：XXX施工班组：XXX二、施工人员信息施工人员：XXX三、施工内容1.安装主变压器及其附件设备，包括变压器本体、冷却装置、油泵、防爆器、接地装置等。
2.安装进线、出线开关及其附件设备。
3.安装控制柜、继电器保护装置等电气设备。
4.进行电气连线和调试。
四、施工技术要求1.确定主变压器安装位置，保持通风良好，远离易燃易爆物体。
2.按照设计要求，合理选取变压器的接地点。
3.安装主变压器时，采用合适的起吊装置和作业工具，保证变压器的安全起吊和放置。
4.主变压器本体与冷却装置的连接部分应坚固可靠，确保冷却装置的正常运行。
5.主变压器油泵的安装位置应便于操作和维护，油泵的接口应与变压器连接严密，避免泄漏。
6.防爆器的安装位置应符合设计要求，防止变压器内部过压时发生爆炸。
7.进线、出线开关应进行良好的连接，接线正确可靠，保证电气安全。
8.控制柜、继电器保护装置等电气设备的安装应符合标准要求，接线紧固，保证设备的正常运行。
9.进行电气连线时，应按照图纸和设计要求进行，接线绝缘良好，避免电气事故的发生。
10.施工过程中，要注意避开高压导体，确保施工人员人身安全。
五、安全交底内容1.主变压器安装的相关标准和规范要求。
2.安全操作规程和注意事项。
3.施工现场的安全防护措施。
4.高压电器的危害性和施工注意事项。
5.事故应急预案和逃生路线。
6.施工队员的安全责任和自我保护意识。
六、安全交底人员及时间安全交底人员：XXX时间：XXXX年XX月XX日七、安全风险及预防措施1.高处作业风险：全面检查起吊装置和安全绳的使用情况，穿戴好安全帽、安全绳和防滑鞋。
2.施工规程不合规风险：严格按照相关的标准和规范进行施工，如有问题及时调整并报告。
3.电气触电风险：施工现场明确高压电器位置，禁止非相关人员接近和触碰高压电器，施工人员应佩戴绝缘手套，确保施工安全。
编号：FS-QG-74876电气变压器安装:安全技术交底
施工单位风顺建施工程有
限公司工程名称广东深圳·旧
改项目(B)区
施工部位8#工地、15#工地施工内容xx操作
技术交底内
容
交底内容:
1.一般要求
1)安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
2)凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3)设置或就位设备时，不应将脚放在设备的下方，防止压伤。
4)使用扳手时，不准套上管子。
2.变压器安装
1)变压器吊芯检查及清扫油箱内部工作，不得在同一垂直方向进行。
2)在变压器顶部及内部工作时，工作人
员应采取措施，避免工具及杂物遗留或落入
变压器内部。
3)变压器附件如有缺陷需要焊接时，应
将附件内的油放尽，并移到安全地点再焊
接。
4)变夺器干燥场内不得放置易燃品，并
应设置消防设施，变压器带油干燥时，油面
温度不得过高，一般不超过85℃。
5)进行干燥时，变压器线圈的最高温度
不得超过95℃，或按制造厂家规定。
交底人签名XX职务施工员时间20xx.3.8接收人（全员）签字：
注：本交底一式三份，班组、交底人、资料保管员各一份。
主变压器系统设备安装安全交底
交底内容：a)变压器安装由机械化专业配合起吊，电气高压厂用班负责安装,为班长,负责变压器安装的安全、质量、进度及吊装的顺序等；安装应按照作业指导书进行。
b)现场的零部件应堆放有序，开箱板应及时运走。
c)现场施工场地应铺设平整，吊车进出路线和工作范围应保证安全、通畅。
d)工作场所应配备足够的消防器材，周围应拉上警戒线，严禁无关人员进入施工范围。
作业区内禁止吸烟。
e)机械化专业负责吊车进出路线和工作范围内应保证吊车工作安全、通畅。
吊车起吊应有专人指挥，指挥信号应清晰、准确。
同时应防止吊车工作时碰坏变压器附件及其他施工成品。
其余任何人不得随意指挥或发出指挥信号，若发现问题，请与机械化负责指挥人员联系。
f)油务应做好防止变压器油污染的工作，防止环境污染。
g)检查及安装人员在器身上工作时应系好安全带，上下变压器时，小心被变压器油滑倒、摔伤。
在器身上工作的人员应统一着装，穿无扣工作服和软布鞋。
h)工器具安排专人看管，所有工器具应进行编号，整齐摆放，工作取用工器具时，看管人员应进行取用登记，工器具用完后，应由取用人员自己归还，再由看管人员进行归还登记，别人不得代替取用人员归还工器具。
施工安全交底记录
XXX AZ-01-02-29-00-00-001
环境保护措施：
1 .施工中的垃圾、废料等都应及时清理，每天工作完都应打扫施工区域，做到“工完、料尽、场地清”。
2 .注意保保护环境，焊条头、焊渣、切割废物等及时回收，清理现场。
3 .注意电焊弧光打眼，戴防护眼镜。
4 .废变压器油排放应在指定的地点，倾倒后及时掩埋，严禁随意排放。
5 .打磨时佩带口罩和耳塞。
6 .及时回收施工废料，废弃物，并按可回收、不可回收、有毒有害进行分类处理，将无法回收的固体废弃物到甲方指定垃圾点，有毒有害物同厂家联系处理。
审核人:接受交底人: 交底人:。
主变压器安装施工技术安全交底记录安全交底记录工程名称：主变安装工程工程地点：XXX变电站施工单位：XXX有限公司监理单位：XXX检测有限公司监督单位：XXX安全管理中心项目经理：XXX监理工程师：XXX安全员：XXX日期：XXXX年XX月XX日一、施工前准备1. 工作牌核查：安全员核对施工人员的工作牌，并缴存至工程部门。
2. 工程机械保养：确保施工所使用的机械设备完好，无安全隐患。
3. 安全防护用品准备：准备好各种安全防护用品，包括头盔、安全带、防护鞋、耳塞、手套等。
4. 现场安全疏散计划制定：根据工程地点和实际情况，制定现场安全疏散计划和急救措施。
二、施工现场安全管理1. 实行明火禁止制度：在施工现场实行明火禁止制度，严格控制吸烟，禁止使用明火作业。
2. 安全警戒线划定：在施工现场划定安全警戒线，标志清晰，防止无关人员闯入施工现场。
3. 燃气使用：燃气在施工中不得使用，电焊时不得与氧气混合使用，防止引火。
4. 高空作业安全防护：进行高空作业时必须佩戴安全带，并且钢丝绳应该经过严格检测，确保安全。
5. 施工现场的清洁和整齐：施工现场清洁整齐，杂物要及时清理，减少人为磨损，减轻安全隐患。
三、主变压器安装安全管理1. 提供足够的操作空间：在安装主变压器时，要确保操作空间足够，不受周边障碍物的影响。
2. 主变压器的运输：运输主变压器时，要确保固定牢固，防止倾覆，避免对人身和设备造成危险。
3. 电压绝缘措施：在安装主变压器时，要进行电压绝缘措施，确保安全可靠。
4. 切断电源：在安装主变压器前，必须切断电源，避免发生意外事故。
5. 必须距离绝缘体安装主变压器：主变压器必须距离绝缘体30cm以上，确保安全。
四、施工结束后的安全管理1. 施工场地的清理：施工结束后，要及时对施工区域进行清理，确保施工场地清洁、整齐、无安全隐患。
2. 工作牌收回：安全员收回施工人员的工作牌，保证工作牌清晰有效。
3. 交底记录保存：安全员将本次交底记录保存，备查。
主变压器安装施工技术安全交底1. 背景主变压器是电力系统中起着重要作用的设备之一，其安装施工技术对于电力系统的稳定运行具有重要意义。
为确保主变压器的安全性，充分了解和掌握主变压器安装施工技术是必要的。
2. 安全交底目的通过本次安全交底，旨在向安装施工人员全面介绍主变压器的安装施工技术要求和注意事项，提高安装施工人员的安全意识和技术水平，确保主变压器的安全安装和可靠运行。
3. 安装施工技术要求3.1 基础准备•在进行主变压器安装施工前，必须对工作区域进行周边环境检查，确保周边环境安全无隐患。
•施工现场应具备足够的空间，保证施工人员的安全操作。
•确保安装施工人员具备相关证书和资格，熟悉主变压器的安装施工要求。
3.2 安装前准备•安装施工人员应核对主变压器的型号、规格和数量，确保与设计要求一致。
•搭建安全围挡和临时电源，确保施工现场安全。
•准备必要的安全防护装备，如安全帽、安全鞋、护目镜等。
3.3 安装施工流程3.3.1 现场验收•在进行主变压器安装前，必须进行现场验收，确保主变压器的质量合格，无损坏和缺陷。
•确认主变压器的接线端子是否与设计要求一致，接地装置是否完备。
3.3.2 吊装安装•在进行主变压器的吊装安装时，必须确保吊装设备符合要求，吊装过程中必须有专人指挥，确保安全顺利完成。
•吊装过程中，必须根据主变压器的型号、重量和尺寸合理布置吊装绳索，使吊装力均匀稳定。
3.3.3 接地安装•主变压器在安装过程中必须进行接地，保证人身安全和设备安全。
•接地装置必须符合相关标准要求，接地电阻应满足设计要求。
3.3.4 冷却系统和机械装置安装•主变压器的冷却系统和机械装置安装必须按照设备制造商提供的说明进行，确保安装正确、可靠。
•冷却系统和机械装置的安装应具备完备的防护措施，确保施工人员的安全。
3.4 安全注意事项•安装施工人员必须穿戴相关安全防护装备，并确保装备的有效性。
•施工现场应设置明显的安全警示标识，提醒人员注意安全。
