人教版九年级全一册物理电学压轴题汇编二(含答案)

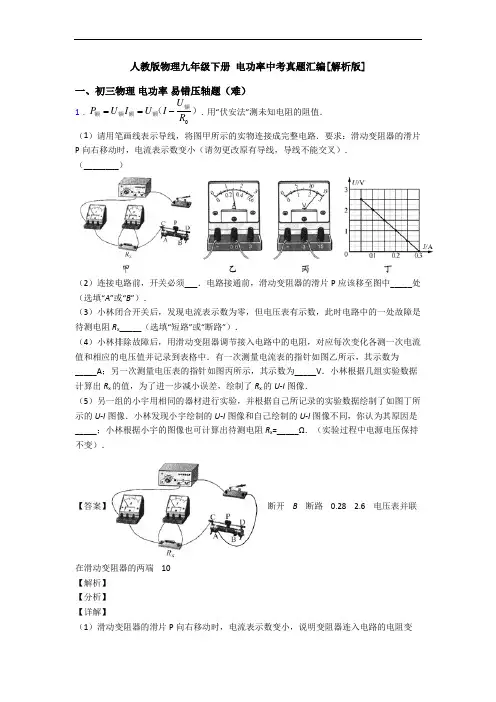

人教版物理九年级下册 电功率中考真题汇编[解析版]一、初三物理 电功率 易错压轴题（难）1．0U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值． （1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P 应该移至图中_____处（选填“A ”或“B ”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x _____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A ；另一次测量电压表的指针如图丙所示，其示数为_____V ．小林根据几组实验数据计算出R x 的值，为了进一步减小误差，绘制了R x 的U -I 图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U -I 图像．小林发现小宇绘制的U-I 图像和自己绘制的U -I 图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x =_____Ω．（实验过程中电源电压保持不变）．【答案】 断开 B 断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P 向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P 应该移至图中阻值最大处的B 端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x 断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A ，其示数为0.28A ；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V ，其示数为2.6V ；2．P 额=U 额I 1=22()U U U U U U R R --⋅=额额额额利用如图所示的电路探究电流跟电压的关系，电源电压为6V 不变．（1）按图甲，在图乙中把接错的一根导线打上“×”，再画线把它改到正确的位置上． （_____）（2）正确连接电路后，再闭合开关，移动滑片，发现电压表和电流表的示数均为0；继续移动滑片，当两电表指针刚好偏转且稳定时，其示数见序号3，继续实验，数据见序号4和序号5． 数据序号1 2 3 4 5 电压/V0 0 1 2 3 电流/A 0 0 0.1 0.2 0.3①根据第5组数据，在图丙中用“↑”标出电流表指针所在的位置．（_____）②由序号1、2两组数据可判断，该电流故障为________（选填“R1接触不良”、“R2断路”或“R2短路”）．③序号3、4、5三组数据表明：在导体的________一定时，导体中的电流跟导体两端的电压成正比．④根据表中数据计算，滑动变阻器接入电路的最大阻值为________Ω，滑动变阻器消耗的功率变化了________W．【答案】R1接触不良电阻500.4【解析】【分析】（1）测电阻的实验中电压表应测定值电阻两端电压，即与定值电阻并联，电流表测定值电阻电流与其串联。

初中物理电学经典压轴题（含答案），电学没学好，打印出来
多练练！
初中物理的电学部分，无非就是电路知识、欧姆定律、焦耳定律、简单磁路，以及如何测量电阻之类的内容。

别看初中物理简单，但要学好也需费一番功夫才行。

初中阶段，物理的学习满打满算也就两年，因此，大多数的时候，我们接触到的知识都只是些比较浅显的知识，公式定理也都是最基础的，方便同学们去理解记忆。

在初三的时候，电学会跟大家见面，在学习电学时，遇到的第一关将决定了后续电学是否能够学的顺利，如果这一关过不去，那么后面会遇到更多困难，甚至直接导致中考失败！后患实在是无穷。

初中的物理，可能对于大家来说力学是一个难点，毕竟在这个知识点上面所花的时间最多，考试时其分数占比也很高。

相较而言电学所学的知识就稍微少点了，但也是初中学习的重点。

我们要做到在初中就把电学部分给吃透，才好在高中有一个好的基础去迎接更加高深的知识，因为在高中时期，电学部分是重中之重，由不得半点马虎。

为此，今天就给大家整理了一些初中物理电学经典压轴题(含答案)，电学没学好，打印出来多练练！。

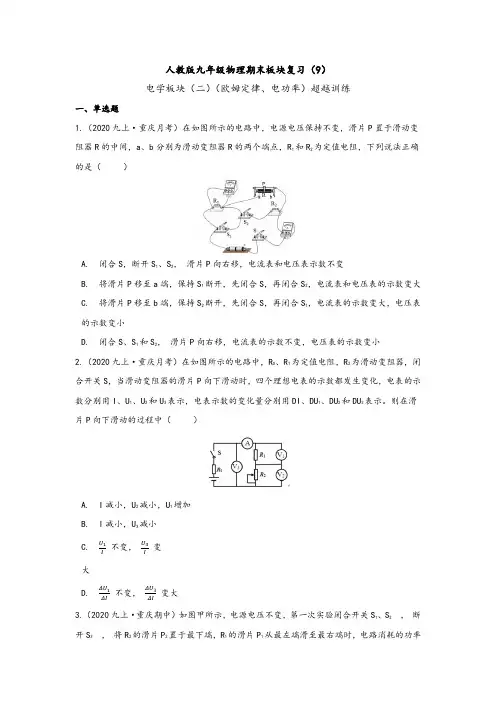

人教版九年级物理期末板块复习（9）电学板块（二）（欧姆定律、电功率）超越训练一、单选题1.（2020九上·重庆月考）在如图所示的电路中，电源电压保持不变，滑片P置于滑动变阻器R的中间，a、b分别为滑动变阻器R的两个端点，R1和R2为定值电阻，下列说法正确的是（）A. 闭合S，断开S1、S2，滑片P向右移，电流表和电压表示数不变B. 将滑片P移至a端，保持S1断开，先闭合S，再闭合S2，电流表和电压表的示数变大C. 将滑片P移至b端，保持S2断开，先闭合S，再闭合S1，电流表的示数变大，电压表的示数变小D. 闭合S、S1和S2，滑片P向右移，电流表的示数不变，电压表的示数变小2.（2020九上·重庆月考）在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用DI、DU1、DU2和DU3表示。

则在滑片P向下滑动的过程中（）A. I减小，U2减小，U1增加B. I减小，U3减小C. U1I 不变，U3I变大D. ΔU1ΔI 不变，ΔU3ΔI变大3.（2020九上·重庆期中）如图甲所示，电源电压不变，第一次实验闭合开关S1、S2，断开S3，将R2的滑片P2置于最下端，R1的滑片P1从最左端滑至最右端时，电路消耗的功率为P。

第二次实验闭合开关S3，断开S1、S2，将R2的滑片P2从最下端向上滑至中点时，电压表V2的示数为3V，若继续向上滑动滑片P2，电路消耗的最大功率为P′。

如图乙所示是两次实验中电流表A与电压表V1、V2示数关系的图象。

下列说法正确的是（）A. R2的最大阻值为20ΩB. 该电路工作时，能消耗的最大总功率为3.6WC. 两次实验中，P:P′=1:2D. 第一次实验向右移动滑片P1的过程中，电路消耗的功率将变大4.（2020九上·重庆期中）如图所示，电源电压不变，电压表的量程为0~15V，电流表量程为0~0.6A，闭合开关S，滑动变阻器R2允许通过的最大电流为0.5A，当滑片P在其一端点时，两表的示数分别为0.1A和5V；移动滑片P到某位置时，两表的示数分别为0.3A和3V，下列说法正确的是（）A. R1的阻值为20ΩB. 当电流表示数为0.4A时，R1与R2接入电路的阻值之比为1：2C. 当电路消耗的总功率最小时，R1与R2消耗的功率之比为1：5D. 在保证电路安全的前提下，滑动变阻器R2接入的阻值范围为10~50Ω5.（2020九上·长沙期中）L1上标有“3V 3W”和L2上标有“9V 27W”的两盏电灯，把它们与“3A 20Ω”的变阻器串联后接在12V的电源上，如图所示。

电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

a b AS 2 图31 S 1 R 0LRP5 如图30所示电路电源两端电压保持不变，灯L标有“6V 6W”字样。

只断开开关S1时，电压表的示数为U；只闭合S1时，电流表的示数为I；开关全断开时，电压表的示数为U '，电流表的示数为I '，灯L的实际功率为1.5W。

已知U∶U '＝7∶5，I∶I '＝2∶1。

不考虑灯丝电阻RL的变化。

求：定值电阻R2的电阻值和电路消耗的最大功率。

6 如图24所示电路，灯L1和L2分别标有“6V 0.2A”和“2V 0.2A ”。

电源电压及灯丝电阻保持不变。

当开关S1、S2、S3闭合，S4打开时，灯L1恰能正常发光。

当开关S1、S2、S4闭合，S3打开，滑动变阻器的滑片P位于a点时，灯L1也能正常发光；滑动变阻器的滑片P位于b点时，灯L1的功率是额定功率的1/4；当开关S1、S3闭合，S2、S4打开时，灯L1的功率是额定功率的16/25。

2020人教版电学题精编汇总及答案一、选择题1．(2020·滨州)如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是( ) A．毛皮摩擦过的橡胶棒带正电B．验电器的工作原理是同种电荷相互排斥C．通常情况下橡胶棒是导体D．金属箔张开瞬间电流的方向是由金属球到金属箔第1题图第2题图2．(2020·衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大．则下列说法正确的是( ) A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．当C棒接触两验电器的金属球时，产生的电流方向为A到BD．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒3．(2020·绥化)下列电路图中正确的是( )A B C D4．(2020·新疆)如图所示的电路中，电源电压保持不变，滑动变阻器R1、R2的滑片可移动的最大距离相等．开始时，R1、R2的滑片均位于变阻器的正中间，开关闭合后，电路的总功率为0.4 W．若将R1的滑片向左移动3 cm，R2的滑片向右移动3 cm，电路的总功率变为0.3 W；若将R1、R2的滑片从正中间均向右移动3 cm，电路的总功率变为0.5 W．已知滑动变阻器电阻丝的阻值与其长度成正比，则滑动变阻器R1的最大阻值与R2的最大阻值之比为( )A．3∶1 B．4∶1C．5∶1 D．6∶1第4题图第5题图5．(2020·常德)如图，探究“电流与电阻关系”时，电源电压恒为3 V，实验中准备了阻值分别为5 Ω、10 Ω、20 Ω的电阻，当将10 Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2 V，再分别用5 Ω、20 Ω的电阻替换10 Ω的电阻进行实验，下列说法正确的是( )A．用5 Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5 Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20 Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20 Ω电阻替换，滑片P应向右端移动，电流表示数变小6．(2020·遂宁)物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路的阻值不能测出未知电阻R x阻值的电路是( )A B C D7．(2020·自贡)如图是实验室伏安法测电阻的电路图，其中a 、b 电表应分别是( )A ．a 为电流表，b 为电流表B ．a 为电压表，b 为电压表C ．a 为电流表，b 为电压表D ．a 为电压表，b 为电流表第7题图 第8题图8．(2020·自贡)在如图所示的电路中，电源电压保持不变，R 为定值电阻．闭合开关S 后，将滑动变阻器的滑片P 从最右端移到中间某个位置的过程中，电压表和电流表的示数变化量分别为ΔU 和ΔI .下列分析正确的是( )A.ΔU ΔI 变大B.ΔU ΔI 变小C.ΔU ΔI 不变D.ΔUΔI先变小后变大 9．(2020·聊城)左表是小明家电饭煲铭牌的部分信息，小明家电能表的示数如右图所示．把电饭煲接在家庭电路中使用时，下列说法错误的是( )A ．电饭煲是利用电流的热效应工作的B 电饭煲在中挡正常工作时电热丝阻值比低挡正常工作时小C ．电饭煲在高挡正常工作10 min ，清耗的电能是1.08×106 JD ．若家中只接入电饭煲，在高挡正常工作10 min ，电能表示数将变成7 328.6 kW·h 10．(多选)(2020·绥化)小飞家的走廊灯很容易烧坏，为了解决这一问题，她设计了如下电路，L 1和L 2都是“220 V 40 W”的灯泡(设灯泡L 1和L 2的电阻不变，电源电压不变)，下列说法正确的是( )A ．灯泡L 1的电阻是1 210 ΩB ．闭合S ，断开S 1，灯泡L 1和灯泡L 2串联C ．闭合S ，断开S 1，灯泡L 1两端的电压是110 VD ．两灯泡都亮时，电路消耗的总功率是80 W第10题图 第11题图11．(多选)(2020·滨州)如图所示，电源电压保持不变，小灯泡L 标有“12 V 6 W”的字样，滑动变阻器R 的最大阻值 为36 Ω，R 0为定值电阻．当S 闭合，S 1、S 2断开，滑片P 由b 端向a 端滑动，使其连入电路的电阻是最大阻 值的三分之一时，小灯泡恰好正常发光．当滑片位置保持不变，开关都闭合时，电流表的示数变化了2 A ．不 考虑灯丝电阻的变化，下列说法正确的是( )额定电压 220 V频率 50 Hz 额定功率 高挡 1 800 W 中挡1 200 W低挡 500 WC ．R 0的阻值为12 ΩD ．当滑片位置保持不变，开关都闭合时，电路消耗的总功率是45 W12．(2020·凉山)如图所示，把分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两个小灯泡串联接入电路，闭合开关后， 其中一个灯泡正常发光，另一个灯泡发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是( )A ．甲灯的电阻大于乙灯的电阻B ．整个电路此时消耗的总功率是4.5 WC ．1秒内甲灯消耗的电能是3 JD ．甲灯两端的电压为6 V第12题图第13题图13．(2020·自贡)如图所示，电源电压不变，灯泡L 标有“6 V 3 W 字样，当开关S 1、S 2都断开，滑片P 从b 端滑到 某一位置C 时(图中未标出)，滑动变阻器R 的电阻减小了6 Ω，电流表示数变化了0.1 A ．此时灯泡恰好正常发 光；保持滑片P 的位置不变，闭合开关S 1、S 2，电流表示数又变化了1.5 A ，设灯丝电阻不变，则下列说法正 确的是( )A ．灯泡的电阻为2 ΩB ．电源电压为9 VC ．滑动变阻器的最大电阻为12 ΩD ．当S 1、S 2都闭合时，调节滑片P ，电路消耗总功率的最小值为20 W14．(2020·济宁)如图是已连接的部分电路，表中的结果符合ab 间、ac 间、bc 间的连接情况的是( )15．(2020·聊城)下列图中符合安全用电原则的是( )A.电水壶接三孔插座B.湿手拔插头C.使用绝缘皮破损的导线D.开关接零线16．(2020·滨州)关于家庭电路和安全用电的说法中，正确的是( )A ．使用试电笔时，人体必须接触笔尖金属体B ．控制灯泡的开关要接在零线和灯泡之间C ．家庭电路中电流过大的原因一定是发生短路D ．在生活中要做到：不接触低压带电体，不靠近高压带电体17．(2020·菏泽)安全用电，人人有责．下列做法符合安全用电原则的是( )A ．更换灯泡时必须先断开电源B ．用湿手接触与电源相连的电器 选项 ab 间连接 ac 间 连接 bc 间连接结果A 2 V 的电源 不接 不接 电流表示数为0.04 A B不接 一根导线 2 V 的电源 电路总功率为0.08 W C一根导线2 V 的电源 不接 电路总电阻为25 Ω D 2 V 的电源 电压表一根导线电流表示数为0.5 A18．(2020·临沂)“珍爱生命，注意安全”是每个公民应具备的安全意识．关于安全用电，下列做法正确的是( ) A．将开关连接在零线上B．带电维修家庭电路C．将三脚插头改为两脚插头D．远离高压带电体19．(2020·成都)关于家庭电路和安全用电，下列说法正确的是( )A．使用验电笔时不能接触笔尾的金属体B．电灯开关安装在零线上C．空气开关跳闸一定是短路引起的D．更换灯泡应先断开开关20．(2020·重庆B卷)下列说法中，正确的是( )A．长期不使用的电视机，不用切断电源B．发现有人触电，应立即断开电源总开关C．小磁针的N极和磁铁的S极相互排斥D．通电螺线管两端的极性跟电流方向无关21．(2020·常德)关于家庭电路和安全用电，下列说法或做法中正确的是( )A．家庭电路中空气开关跳闸，一定是发生了短路B．将控制用电器的开关接在用电器与火线之间C．使用试电笔时，手千万不要接触笔尾金属体D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用22．(2020·衡阳)学习家庭电路相关知识后，小明对如图所示家庭电路的认识正确的是( )A．图中两只灯与其对应控制开关的连接都是正确的B．使用洗衣机时应选择插座CC．灯L1、L2是串联的D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光二、填空题1．(2020·河南)用毛皮摩擦过的橡胶棒由于得到电子而带____电．用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相____而张开．2．(2020·凉山)如图所示，甲、乙、丙、丁四个带电小球，甲吸引乙，甲排斥丙，丙吸引丁．若丁带负电，则甲带____电，乙带____电．3．(2020·凉山)如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同．(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是___法．(2)选用____两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关．(3)选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的____有关．(4)选用____两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关．4．(2020·凉山)如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动，则电压表V的示数将____，电流表A的示数将____(填“变大”“变小”或“不变”)．5．(2020·成都)实验小组利用如图所示的电路探究“电流与电阻的关系”．实验过程中，电阻箱阻值由5 Ω调为9 Ω，电压表示数会____，要继续探究，应该将滑片P向____移．第5题图第6题图6．(2020·齐齐哈尔)如图所示的电路中，电源电压恒定不变，已知R1＝3R2.当S1闭合，S2断开时，电压表示数为3 V，电流表示数为0.4 A，则电阻R1为____Ω；当S1断开，S2闭合时，电流表示数为____A.7．(2020·龙东)如图所示，电源电压保持不变，电阻R1＝R2＝R3＝10 Ω，若只使R2、R3并联接入电路，则应闭合开关____，此时电流表的示数为I1；要使电阻R1、R2串联，应断开开关S1、S2，此时电流表示数为I2，则I1∶I2＝____．第7题图第9题图8．(2020·临沂)某导体两端电压为6 V时，通过它的电流为0.4 A；当该导体两端电压为3 V时，通过它的电流为____A；当该导体两端电压为0 V时，它的电阻为____Ω9．(2020·济宁)如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置．在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同．断开开关S1，在甲、乙位置分别接入另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为____，灯泡L1与L2的电功率之比为___．10．(2020·龙东)小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率．在用电高峰时，他只让规格为“220 V 1 000 W”的电热水壶单独工作，测得在200 s内电能表的转盘恰好转81圈．此时该电热水壶的实际功率为____W，实际电压为____V．(假设电水壶电阻不变)11．(2020·黔东南州)电能表是测量____的仪表．小红同学家中电能表月初和月底的读数如图所示，则这个月小红家里用了____度电．小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其他所有电器，此时她家标有“3 000 r/(kW·h)”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为____W.第11题图第12题图12．(2020·雅安)图所示的电能表读数是____kW·h，若单独使用某电热水器12 min，该电能表的转盘转1 200转，则此热水器的功率为____W.13．(2020·南充)一灯泡标有“6 V 3 W”的字样，现仅有8 V的电源，要使小灯泡正常发光，应该给小灯泡____(填“串”或“并”)联一个____Ω的电阻．(不考虑灯泡电阻受温度的影响)14．(2020·南充)将一段电阻丝接入电路中，测得其两端电压为12 V，通过的电流为3 A，则该电阻丝电阻为____Ω；若将该电阻丝两端电压由12 V降至6 V，则电功率变化了____W.15．(2020·龙东)某电源电压为3 V，将标有“6 V 6 W”和“3 V 3 W”的甲、乙两只灯泡串联接在该电源两端，__甲__灯实际功率大；若将甲、乙并联在该电源两端，两灯消耗的功率之比P甲∶P乙＝___.(忽略温度对灯丝电阻的影响) 16．(2020·安徽)如图所示的电路中，电源电压U＝9 V，电阻R1＝20 Ω，R2＝10 Ω，则通电1 min该电路产生的热量为__162__J.第16题图第17题图17．(2020·成都)小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同．闭合开关后，密闭烧瓶内的空气被加热，他观察到__乙__气球先鼓起来．通电1 min，R2产生的热量为__12__J.18．(2020·乐山)如图所示，在两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化．将容器中的电阻丝R1、R2串联在电路中，且R1＝2R2＝20 Ω，电源电压U＝6 V．闭合开关后，甲管中液面比乙管中液面上升得__快__(填“慢”“快”或“相同”)，当滑动变阻器滑片P移至最右端时，在1分钟内电流通过电阻丝R1产生的热量Q＝__48__J.第18题图第19题图19．(2020·龙东)如图所示，灯L标有“4 V 2 W”，R＝20 Ω，闭合开关灯L正常发光(灯丝的电阻不受温度影响)，则电流表示数为__0.7__A，通电1 min电路产生的热量为__168__J.20．(2020·南充)小明将线圈电阻为4.84 Ω的电动机接入220 V的家庭电路中，关闭其他用电器，只让电动机工作时，观察到他家标有“2 000 imp/(kW·h)”的电能表 3 min内闪烁了100次，则电动机在这段时间内消耗的电能为__0.05__kW·h，电动机线圈产生__1.8×104__J的热量．21．(2020·安徽)如图所示的家庭电路，当闭合开关时，发现电灯不亮．若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用测电笔测试电路中A点时，测电笔氖管__会__(填“会”或“不会)发光．22．(2020·德州)下面是有关生活用电的描述，请将空白处补充完整： 将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的__地__(填“火”“零”或“地”)线相连，防止发生触电事故． 23．(2020·黔西南州)在家庭电路中，保险丝熔断的原因是短路或用电器的总功率__过大__；串联在电路中的保险丝，电阻比较__大__，熔点低，当电流过大时，迅速升温熔断，切断电路． 三、实验探究题1．(2020·衡阳)如图所示电路中，电源电压为6 V ，电阻R 1的阻值为2 Ω，滑动变阻器R 2上标有“10 Ω 3 A”字样．小灯泡L 上标有“12 V 6 W”字样，电流表所选量程为0～3 A.(1)当开关S 、S 1和S 2都闭合时，R 2的滑片置于最右端，电流表的示数为0.9 A ，小灯泡L 在5 min 内产生的热量是__540__J.(2)当S 闭合，S 1和S 2都断开时，为了确保电流表测量更准确，本实验中要求电流表指针要达到满偏刻度的13(即示数不小于最大量程的13)，则R 2接入电路的最大阻值是__4__Ω.第6题图第7题图2．(2020·济宁)电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同，电炉丝热得发红，而导线却几乎不发热．为探究其原因，小明连接了如图所示的实验电路，其中R 1>R 2.(1)实验中通过__温度计求数的变化__(填“温度计示数”“加热时间”或“温度计示数的变化”)来反映电阻丝产生热量的多少．在“探究动能的大小与哪些因素有关”的实验中就用到了这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块__移动的距离__来反映动能的大小．(2)实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多．请解释“电炉丝热得发红，而导线却几乎不发热”的原因：__电炉丝的电阻远于导线，相同时间内产生的热量远大于导线__．3．(2020·苏州)阅读下列材料，回答问题．伽利略的温度计及热电阻16世纪，伽利略利用热胀冷缩的原理制作过一种最早的温度计．据他学生描述：伽利略取一个鸡蛋大小的玻璃甲乙丙温度能明显影响金属导体和半导体的导电性能．金属的导电性能会随温度增加而减弱；与金属不同，有些半导体的导电性能会随温度增加而增强，如图乙所示是一种金属导体和一种半导体的电阻－温度特性图线．根据这一特性，它们不仅可以用来测量温度，还能作为热传感器运用到自动控制电路中．(1)伽利略的温度计测温物质是__玻璃泡中的空气__(填“玻璃泡中的空气”或“玻璃管中的水”)，他在用温度计测量手掌温度时，玻璃管中的水柱越高，表明手掌的温度越__高__(填“高”或“低”)；(2)如图丙所示，是一款利用热传感器设计的高温报警器电路，启动报警器，当环境温度过高时，电铃会被接通发出报警声，通过断开开关S可关闭铃声．电铃应接在电路中的__b__(“a”“b”或“c”)位置，热传感器接在电路中的__c__(“a”“b”或“c”)位置，热传感器应使用图乙中的__半导体__(填“金属导体”或“半导体”)．4．(2020·绥化)利用图中的装置探究水和煤油的吸热情况．在两个相同的烧瓶中分别接入电阻丝，装入质量和初温都相同的水和煤油，分别插入温度计．(1)装置中电阻丝的阻值__相等__(填“相等”或“不相等”)，实验中用__加热时间__来反映液体吸收热量的多少．按照下表中的数据，请计算出煤油的比热容是__2.1×103__J/(kg·∶)．液体质量/g初温/∶加热时间/min末温/∶煤油150201050水150201035(2)__比热容__(3)在烧瓶中重新填装质量和初温都相同的煤油，接入阻值不同的电阻丝，此装置就可以探究电流通过导体产生的热量与__电阻__的关系．四、计算题1．(2020·乐山)如图所示，已知电源电压保持不变，灯泡L标有“6 V 6 W”字样(不计温度对灯丝电阻的影响)．当断开S1，闭合S2、S3时，灯泡刚好正常发光，电流表示数为2.5 A．求：(1)电源电压．(2)电阻R1的阻值．(3)只闭合开关S1，灯泡L的电功率．2．(2020·济宁)额定电压为9 V的小灯泡的I－U图像如图(a)所示．将小灯泡接入图(b)所示的电路中，电源电压恒定．将滑动变阻器的滑片移至最右端，闭合开关S和S1，小灯泡正常发光，电流表示数为0.4 A．求：(a)(b)(1)小灯泡的额定功率．(2)定值电阻R的阻值．(3)只闭合开关S，将滑动变阻器的滑片由最右端逐渐向左移动，求滑动变阻器允许接入电路的最大阻值．3．(2020·苏州)如图所示电路中，电源电压6 V保持不变，灯泡L规格为“6 V 3 W”，其电流与电压的关系如图乙所示．当S、S1、S3闭合，S2断开时，电流表示数为0.5 A.(1)求灯泡L的额定电流．(2)求定值电阻R1的阻值．(3)断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？甲乙4．(2020·聊城)如图所示，电源电压保持不变，闭合开关S1、S2，将滑动变阻器的滑片P移到a端时，灯泡正常发光，电压表V的示数为6 V．电流表A2的示数为0.4 A．只闭合开关S1，将滑动变阻器的滑片P移到b端时，电流表A1的示数为0.2 A，灯泡的实际功率为0.4 W(不考虑温度对灯丝电阻的影响)．求：(1)电阻R1的阻值．(2)灯泡L的额定功率．(3)滑动变阻器R2的最大阻值．5．(2020·渮泽)在如图所示的电路中，电源电压恒定，电阻R1的阻值为10 Ω，电阻R2的阻值为40 Ω.只闭合开关S和S1，将滑动变阻器R的滑动触头从最左端移动到最右端的过程中，电流表的示数从0.2 A逐渐增大到0.6 A．求：(1)电源电压U.(2)滑动变阻器R的最大阻值．(3)要使整个电路消耗的电功率最大，请写出开关S1、S2的开闭状态和滑动变阻器R的滑动触头所在位置，并计算出电功率的最大值．6．(2020·绥化)下表是小李家部分用电器的参数．(1)表中所有用电器同时正常工作的总功率是多少千瓦？(2)电饭锅正常工作时的电流是多少？(3)电烙铁正常工作时的电阻是多少？(4)小李家有一款电热水壶，加热效率是75%，正常工作时，将质量是3.63 kg，初温是20 ∶的水加热至30 ∶，需要2.8 min.小李在某次烧水时，发现这个电热水壶的实际功率只有1 000 W，则这次烧水时，小李家的实际电压是多少？(设电热水壶电阻不受温度影响)参考答案一、选择题1---9 B C B B D A C C D 10．(多选) ABC 11．(多选) ABD 12． B 13． D14． D 15． A 16． D 17． A 18． D 19． D 20．B 21． B 22． B二、填空题1．排斥2． 正 负_3． (1) 转换 (2 b 、 c (3) 材料 (4) b 、d 4．变小 变小 5．变大 右 6．30 0.37． S 1、S 2 4∶1 8．0.2 15 9．4∶5 4∶1 10． 810 198 11． 82 600 12．165.3 2 00013．串 4 14． 4 27 15．甲1∶2 16． 162 17．乙 12 18． 快 48 19． 0.7 16820． 0.05 1.8×104 21．会 22地 23．过大 大三、实验探究题1． (1) 540_ (2) 4__2． (1) __温度计求数的变化__移动的距离_(2) _电炉丝的电阻远于导线，相同时间内产生的热量远大于导线__3．(1) __玻璃泡中的空气_ __高_ (2) __b __ __c ___半导体_4．(1) _相等__ __加热时间__ __2.1×103__ (2) _比热容__ (3) _电阻__四、计算题1．解：(1)根据题意知道，当断开S 1，闭合S 2、S 3时，灯泡L 与R 1并联，电流表测干电路电流，此时小灯泡刚好正常 发光，由并联电路的特点知道，电源电压：U ＝U L ＝6 V(2)小灯泡正常发光时，通过灯泡的电流：I L ＝P L U L ＝6 W 6 V＝1 A 因为并联电路的干路电流等于各支路电流之和，所以通过R 1的电流：I 1＝I －I L ＝2.5 A －1 A ＝1.5 A所以，R 1的阻值：R 1＝U 1I 1＝6 V 1.5 A＝4 Ω (3)小灯泡正常发光时，由P ＝U 2R 知道小灯泡的电阻：R L ＝U 2L P L ＝（6 V ）26 W＝6 Ω 只闭合开关S 1，小灯泡L 与R 1串联，R 总＝R 1＋R L ＝4 Ω＋6 Ω＝10 Ω所以通过小灯泡L 的电流：I ′L ＝U R 总＝6 V 10 Ω＝0.6 A 此时灯泡L 的电功率：P ＝I 2R L ＝(0.6 A)2×6 Ω＝2.16 W2．解：(1)由图(a)可知，灯泡正常发光时的电压U 额＝9 V ，电流I 额＝0.3 A灯泡的额定功率：P 额＝U 额I 额＝9 V×0.3 A ＝2.7 W(2)闭合开关S 、S 1，滑片移至最右端时，灯泡与电阻R 并联，电流表测干路电流，由并联电路中电流规律可得， 此时通过R 的电流：I R ＝I －I L ＝0.4 A －0.3 A ＝0.1 A由I ＝U R 可得R 的阻值：R ＝U I R ＝9 V 0.1 A＝90 Ω (3)当电压表示数为3 V 时，滑动变阻器接入的电阻最大．此时小灯泡的电压为6 V ，由图可知，电流I ＝0.25 A 滑动变阻器的最大阻值：R max ＝U 滑I ＝ 3 V 0.25 A＝12 Ω 3． 解：(1)灯光L 的额定电流：P 额U 额＝3 W 6 V＝0.5 A (2)当S 、S 1、S 2闭合，S 2断开时，L 短路，仅有R 1接入电路R 1＝U I 1＝6 V 0.5 A＝12 Ω (3)当S 1、S 3断开，S 、S 2闭合时，L 和R 2串联设灯泡两端电压为U L ，R 2两端电压为U 2则P 2P L ＝U 2I U L I ＝12又：U L ＋U 2＝6 V得：U L ＝2 V U 2＝4 V由图像可知电路中的电流I ＝0.25 A则R 2接入电路的阻值：R 2＝U 2I ＝ 4 V 0.25 A＝16 Ω 4．解：(1)闭合开关S 1、S 2，滑动变阻器的滑片P 移到a 端时，电阻R 1和灯泡L 并联，电压表测电阻R 1两端的电压， 电流表A 2测通过电阻R 1的电流，所以电阻R 1的阻值：R 1＝U I 1＝6 V 0.4 A＝15 Ω (2)闭合开关S 1、S 2，滑动变阻器的滑片P 移到a 端时，电阻R 1和灯泡L 并联，灯泡正常发光，则灯泡的额定 电压为6 V只闭合开关S 1，滑动变阻器的滑片P 移到b 端时，滑动变阻器和灯泡串联，电流表A 1测电路中的电流 则灯泡的灯丝电阻R L ＝P 实I 2实＝0.4 W （0.2 A ）2＝10 Ω 灯泡L 的额定功率P 额＝U 2额R L ＝（6 V ）210 Ω＝3.6 W (3)滑动变阻器的滑片P 移到b 端时阻值最大，只闭合开关S 1，滑动变阻器的滑片P 移到b 端时，电路中的总 电阻：R 总＝U I 实＝6 V 0.2 A＝30 Ω 滑动变阻器R 2的最大阻值：R 2＝R 总－R L ＝30 Ω－10 Ω＝20 Ω5．解：(1)当开关S 和S 1闭合时，R 1与R 串联，滑片移至最右端时，电路中只有R 1此时电流表示灵敏I ＝0.6 A所以电源电压：U ＝U 1＝IR 1＝0.6 A×10 Ω＝6 V(2)当滑片在最左端时，电阻最大，此时电流I ′＝0.2 A此时电路总电阻R 总＝U I ′＝6 V 0.2 A＝30 Ω 所以变阻器R 的最大阻值：R max ＝R 总－R 1＝30 Ω－10 Ω＝20 Ω(3)因为电源电压恒定，而功率P ＝U 2R′总所以R′总越小，P 越大．当滑片P 在最右端，且R 1与R 2并联时，R′总最小电功率最大，即S 1、S 2闭合，滑片P 置于最右端时整个电路消耗的电功率最大此时电路总电阻：R ′总＝R 1R 2R 1＋R 2＝10 Ω×40 Ω10 Ω＋40 Ω＝8 Ω最大功率P max ＝U 2R ′总＝（6 V ）28 Ω＝4.5 W 6．解：(1)用电器同时正常工作的总功率：P 总＝P 锅＋P 烙＋P 灯＝1 100 W ＋100 W ＋16 W×10＝1 360 W＝1.36 kW(2)电饭锅正常工作时的电流：I 锅＝P 锅U ＝1 100 W 220 V＝5 A (3)电烙铁正常工作时的电阻：(4)水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/(kg·∶)×3.63 kg×(30 ∶－20 ∶)＝1.524 6×105 J 消耗的电能：W ＝Q 吸η＝1.524 6×105 J 75%＝2.032 8×105 J 该电热水壶正常工作的功率：P 额＝W t ＝2.032 8×105 J 2.8×60 s＝1 210 W 电热水壶的电阻：R 壶＝U 2额P 额＝（220 V ）21 210 W ＝40 Ω 则小李家的实际电压：U 实＝P 实R 壶＝ 1 000 W×40Ω＝200 V。

电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的；91当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．＜答案＞ 3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得， ① )(1L ab abR R R U U +=由图乙可得， ② (222abR R U I U P -=将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U =U 2=12VR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=P L ，91则I L /=I L ，31I L =3 I L /=3×=1.5A ，P L =I 2 R L =27WLab R R U+4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值；（2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A 这一量程进行测量。

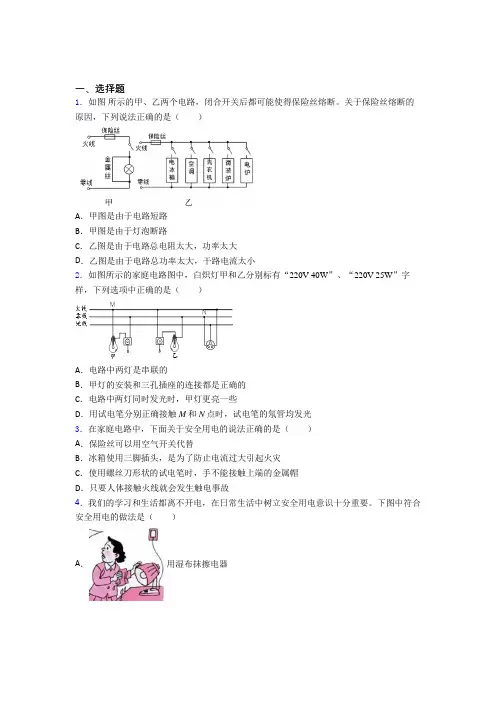

一、选择题1．如图所示的甲、乙两个电路，闭合开关后都可能使得保险丝熔断。

关于保险丝熔断的原因，下列说法正确的是（）A．甲图是由于电路短路B．甲图是由于灯泡断路C．乙图是由于电路总电阻太大，功率太大D．乙图是由于电路总功率太大，干路电流太小2．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光3．在家庭电路中，下面关于安全用电的说法正确的是（）A．保险丝可以用空气开关代替B．冰箱使用三脚插头，是为了防止电流过大引起火灾C．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽D．只要人体接触火线就会发生触电事故4．我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

下图中符合安全用电的做法是（）A．用湿布抹擦电器B．使用测电笔C．电器失火先切断电源D．接线板负载过多5．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体6．关于安全用电、下列做法正确的是（）A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法B．将电冰箱接人图乙所示的插线板来工作C．如图丙所示，出远门时要检查有无关闭家中所有电源D．用图丁方式拔出插头7．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座8．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。

对此电路，下列说法正确的是（）A．选用的保险丝应具有电阻小、熔点低的特点B．当接入电路的用电器增多时，保险丝的发热功率增大C．甲处应装用电器，乙处应装开关D．电路中的总开关应该安装在保险丝的右侧9．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝10．关于家庭电路和安全用电，下列说法或做法中正确的是（）A．家庭电路中空气开关跳闸，一定是发生了短路B．将控制用电器的开关接在用电器与火线之间C．使用试电笔时，手千万不要接触笔尾金属体D．将电烤炉、电饭锅等多个用电器接在一个插线板上同时使用11．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。

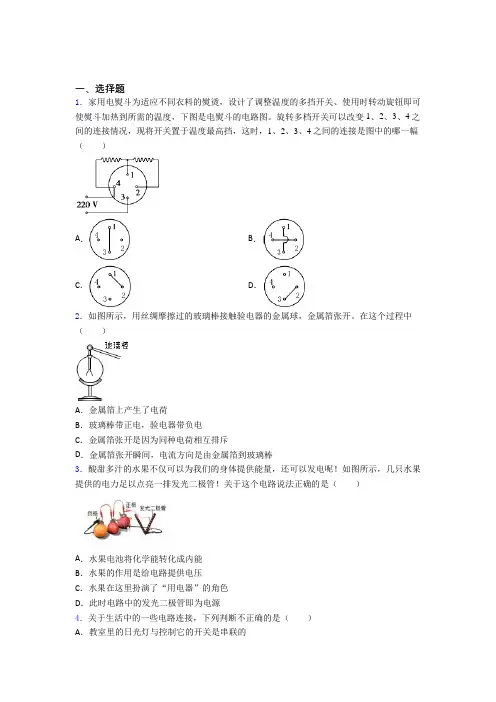

一、选择题1．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关、使用时转动旋钮即可使熨斗加热到所需的温度，下图是电熨斗的电路图。

旋转多档开关可以改变1、2、3、4之间的连接情况，现将开关置于温度最高挡，这时，1、2、3、4之间的连接是图中的哪一幅（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。

在这个过程中（）A．金属箔上产生了电荷B．玻璃棒带正电，验电器带负电C．金属箔张开是因为同种电荷相互排斥D．金属箔张开瞬间，电流方向是由金属箔到玻璃棒3．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！关于这个电路说法正确的是（）A．水果电池将化学能转化成内能B．水果的作用是给电路提供电压C．水果在这里扮演了“用电器”的角色D．此时电路中的发光二极管即为电源4．关于生活中的一些电路连接，下列判断不正确的是（）A．教室里的日光灯与控制它的开关是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的5．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒6．关于静电的知识，下列说法中正确的是（）①摩擦起电现象说明通过做功可以创造出电荷②同种物质摩擦，一定可以使它们分别带上异种电荷③梳头时头发随塑料梳子飘起来是因为梳子和头发带上了同种电荷④自然界只存在正、负两种电荷⑤如果一个带电体与另一物体互相吸引，那么它们一定带异种电荷⑥化纤衣服穿在身上特别易吸附灰尘是因为带电体吸引轻小物体A．④⑥B．①④⑥C．②④⑤D．①②③⑤7．如图所示，实验室里常用验电器来检验物体是否带电。

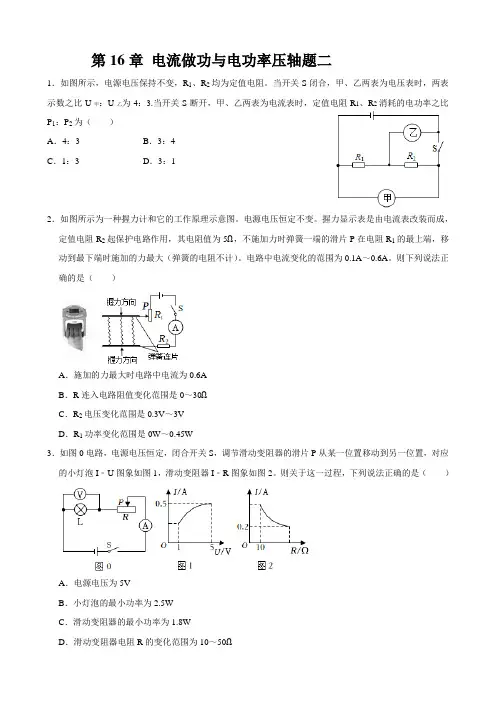

第16章电流做功与电功率压轴题二1．如图所示，电源电压保持不变，R1、R2均为定值电阻。

当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙为4：3.当开关S断开，甲、乙两表为电流表时，定值电阻R1、R2消耗的电功率之比P1：P2为（）A．4：3B．3：4C．1：3D．3：12．如图所示为一种握力计和它的工作原理示意图。

电源电压恒定不变。

握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5Ω，不施加力时弹簧一端的滑片P在电阻R1的最上端，移动到最下端时施加的力最大（弹簧的电阻不计）。

电路中电流变化的范围为0.1A～0.6A。

则下列说法正确的是（）A．施加的力最大时电路中电流为0.6AB．R连入电路阻值变化范围是0～30ΩC．R2电压变化范围是0.3V～3VD．R1功率变化范围是0W～0.45W3．如图0电路，电源电压恒定，闭合开关S，调节滑动变阻器的滑片P从某一位置移动到另一位置，对应的小灯泡I﹣U图象如图1，滑动变阻器I﹣R图象如图2。

则关于这一过程，下列说法正确的是（）A．电源电压为5VB．小灯泡的最小功率为2.5WC．滑动变阻器的最小功率为1.8WD．滑动变阻器电阻R的变化范围为10～50Ω4．如图所示，电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”灯泡L1，它恰好正常发光。

若把L1换成标有“3V 3W”的灯泡L2，则灯泡L2的实际功率P的大小一定是（）A．P＝3W B．P＝2W C．P＞3W D．P＜3W5．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样。

若不考虑温度对灯丝电阻的影响，下列说法中正确的是（）A．两灯正常发光时，L1的电阻较大B．两灯并联接入220V的电路，L1、L2消耗功率之比是2：5C．两灯串联接入220V的电路，L1消耗的功率小于25WD．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W6．如图甲所示电路中，电源电压不变，已知R1＝10Ω的定值电阻。

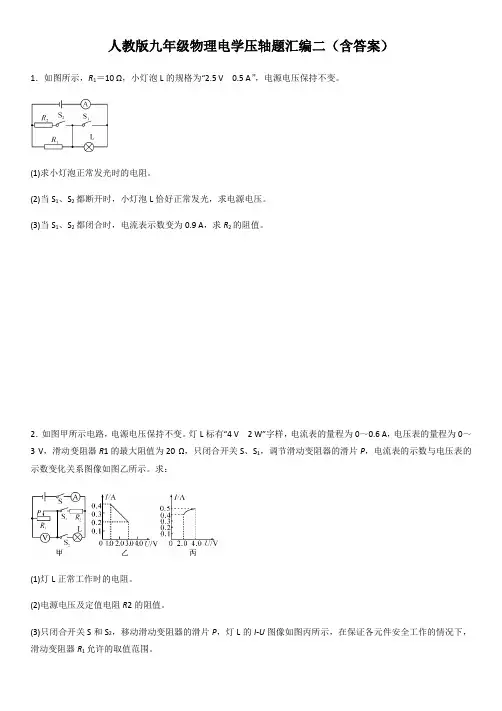

人教版九年级物理电学压轴题汇编二（含答案）1．如图所示，R1＝10 Ω，小灯泡L的规格为“2.5 V0.5 A”，电源电压保持不变。

(1)求小灯泡正常发光时的电阻。

(2)当S1、S2都断开时，小灯泡L恰好正常发光，求电源电压。

(3)当S1、S2都闭合时，电流表示数变为0.9 A，求R2的阻值。

2．如图甲所示电路，电源电压保持不变。

灯L标有“4 V 2 W”字样，电流表的量程为0～0.6 A，电压表的量程为0～3 V，滑动变阻器R1的最大阻值为20 Ω，只闭合开关S、S1，调节滑动变阻器的滑片P，电流表的示数与电压表的示数变化关系图像如图乙所示。

求：(1)灯L正常工作时的电阻。

(2)电源电压及定值电阻R2的阻值。

(3)只闭合开关S和S2，移动滑动变阻器的滑片P，灯L的I­U图像如图丙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围。

3．如图所示的电路中，定值电阻R1＝150 Ω，R2＝300 Ω。

闭合开关S后，电流表A2的示数为5 mA。

求：(1)电阻R1两端的电压。

(2)电流表A1的示数。

(3)电路工作5分钟，R1产生的热量。

(4)R2的功率。

4．如图所示的电路，电源电压恒定，R1、R2为两个定值电阻，L为“2.5 V0.5 W”的小灯泡。

开关S1、S2、S3均闭合时，电流表A1的示数为0.55 A，A2的示数为0.1 A；保持S1闭合，断开S2、S3，小灯泡L恰好正常发光。

求：(1)小灯泡正常发光时的阻值R L。

(2)小灯泡正常发光1 min所消耗的电能。

(3)电源电压和电阻R1、R2的阻值。

5.如图所示的电路中，电源电压恒定不变，电压表的量程为0～15 V，电流表的量程为0～0.6 A，灯L上标有“6 V 3W”字样(不考虑灯丝电阻随温度的变化)，定值电阻R2＝30 Ω。

当只闭合开关S1、S2，调节滑片P至距B端25处时，灯L正常工作；当只闭合开关S1、S3，调节滑片P至中点处时，电流表示数为0.3 A。

实用文库汇编之电学压轴题3 如图31所示，电源两端的电压保持不变，滑动变阻器的最大电阻R ab =12Ω，当开关S 1闭合，S 2断开，滑片P 滑到b 端时，电压表的示数为U 1，灯L 消耗的功率是其额定功率的91；当开关S 1、S 2同时闭合，滑片P 滑到a 端时，电流表的示数为2A ，此时电阻R 0的电功率为12W ，电压表的示数为U 2，且U 2∶U 1=2∶1，求：（1）当开关S1、S2同时闭合，滑片P 滑到a 端时，电压表的示数； （2）灯L 的额定功率．3.（1）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，等效电路如图甲所示，当开关S 1、S 2同时闭合，滑片P 滑到a 端时，等效电路如图乙所示，根据题意，由图甲可得，)(1L ab abR R R U U +=① 由图乙可得，)(222abR R U I U P -= ② 将①②联立，且将U 2∶U 1=2∶1，R ab =12Ω，I =2A ，P R 2=12W 代入，解得U = U 2=12VR L =12Ω（2）当开关S 1闭合，S 2断开，滑片P 滑到b 端时，灯L 消耗的功率P L /=91P L ，则I L /=31I L ，I L =3 I L /=3×Lab R R U+=1.5A ，P L =I 2 R L =27W4 如图24所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R ３。

将滑动变阻器的滑片P 置于A 端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为U2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1消耗的电功率为0.72W 。

已知U1：U1′= 4：7，U2：U2′= 2：1，R2=12Ω 。

（1）求R1的阻值； （2）当滑动变阻器的滑片P 置于B 端时，闭合开关S1、S2、S3，通 过计算说明电流表能否使用0-3A 这一量程进行测量。

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了4．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光5．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了6．下列日常生活现象符合安全用电原则的是（）A．在手机充电过程中接打电话B．不能在高压线附近操控放飞的无人机C．家庭空气开关跳闸后立即手动复位D．在未断开电源的情况下更换灯泡7．关于家庭电路和安全用电，下列说法中正确的是（）A．用电器失火时，应先灭火，再切断电源B．用电器的金属外壳接零线即可，不需要接地C．家庭电路中若安装了漏电保护器，无需再安装空气开关D．家庭电路中，控制用电器的开关应接在火线和用电器之间8．关于家庭电路及安全用电，下列说法中正确的是（）A．用湿布擦拭正在工作的电视机B．在未断开电源的情况下更换电源插座C．空气开关跳闸，一定是发生了短路现象D．有人触电时应首先切断电源9．家庭电路中的空气开关是一种过度保护装置，下列会造成其自动跳闸的是（）A．开关中的两个线头相碰B．插头和插座接触不良C．灯泡灯丝断了D．双孔插座中的两个线头相碰10．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光11．关于安全用电、下列做法正确的是（）A．使用试电笔辨别火线和零线时可以采用如图甲所示的方法B．将电冰箱接人图乙所示的插线板来工作C．如图丙所示，出远门时要检查有无关闭家中所有电源D．用图丁方式拔出插头12．下列说法中不符合安全用电原则的是（）A．用试电表辨别火线和零线时，手不能接触笔尖的金属体B．在家庭电路中，电冰箱与电视机是并联的C．发现有人触电应先救人后断电D．搬动用电器前应先断开电源开关13．英国《镜报》报道，美国一名14岁的少女把手机装在裤后口袋里，不慎将手机压坏，导致手机起火．女孩因烧伤被送医院，幸无大碍．下列对手机起火原因的分析，正确的是（）A．压力使手机变形，导致电路断路B．压力使手机变形，导致电路短路C．手机在口袋里受热膨胀D．口袋里温度太高，导致手机塑料件燃烧14．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则15．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（）A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分C．在开阔地行走时不要举着雨伞或肩扛长的金属物D．不要在大树底下躲雨二、填空题16．家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生___________，这时电路中的___________（选填“漏电保护器”或“空气开关" ）会跳闸保护电路。
