光电测距仪

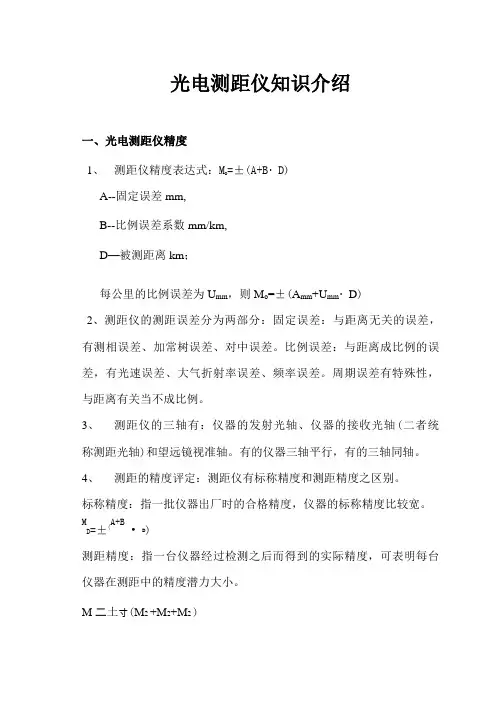

光电测距仪知识介绍一、光电测距仪精度1、测距仪精度表达式：M D=±（A+B·D）A--固定误差mm，B--比例误差系数mm/km，D—被测距离km；每公里的比例误差为U mm，则M0=±（A mm+U mm·D）2、测距仪的测距误差分为两部分：固定误差：与距离无关的误差，有测相误差、加常树误差、对中误差。

比例误差：与距离成比例的误差，有光速误差、大气折射率误差、频率误差。

周期误差有特殊性，与距离有关当不成比例。

3、测距仪的三轴有：仪器的发射光轴、仪器的接收光轴（二者统称测距光轴）和望远镜视准轴。

有的仪器三轴平行，有的三轴同轴。

4、测距的精度评定：测距仪有标称精度和测距精度之区别。

标称精度：指一批仪器出厂时的合格精度，仪器的标称精度比较宽。

M D=±（A+B·D）测距精度：指一台仪器经过检测之后而得到的实际精度，可表明每台仪器在测距中的精度潜力大小。

M D=±√（M2d+M2a+M2b）M d–观测中误差，M a–加常数的检测中误差，M b—乘常数的检测中误差，二、光电测距仪测量方法1、斜距测量：置仪于BM1点上，瞄准BM2点，观测一个往测回（照准一次读数若干次为一个测回，每一个测回中的若干次读数互差≯6mm时，取平均值作为此往测的平均斜距），然后置仪于BM2点上，瞄准BM1点，观测一个返测回。

每测站观测前必须精确量出仪高i和棱镜高v。

2、竖直角（天顶距）测量：BM1和BM2两点往返分别测竖直角两个测回，要求半测回间较差≯12″。

测回间较差≯8″时，取两测回的平均值作为往返测的竖直角。

往测高差：∆H往=L往平均值·sinα往平均值+i往－v往返测高差：∆H返=L返平均值·sinα返平均值+i返－v返精度计算：f h= ∆H往－∆H返<F h=±30√L精度合格后取往返二者的平均值，正负号取往测的符号。

光电测距仪的基本原理
光电测距仪是一种利用光的传播速度来测量物体距离的设备。

其基本原理是通过发射一束激光或红外线的光束，当光束遇到物体时被反射或散射回来，通过测量光束的时间延迟来计算出物体与测距仪之间的距离。

光电测距仪主要包括光源、光电探测器和计时电路三个关键部分。

光源通常使用激光二极管或红外发射管，通过电流的驱动来产生一束相干光束。

光束经过透镜或准直器的调节后被发射出去，形成一条射线。

当光束遇到目标物体时，会发生反射、散射或吸收。

其中，反射是最常见的情况。

被反射的光束会在物体上再次形成一束反射光线。

这束反射光线会被传回光电测距仪的接收器。

光电探测器是测距仪的一个重要组成部分，用于接收反射回来的光线。

光电探测器通常采用光电二极管或光敏电阻等光电传感器件。

当探测器接收到光信号时，会产生一个电信号。

接收到的电信号会被送入计时电路进行处理。

计时电路会测量光信号从发射到接收之间的时间延迟，并根据光的传播速度计算出目标物体与测距仪之间的距离。

计时电路通常采用微处理器或计数器芯片来实现，可以精确测量非常短暂的时间。

需要注意的是，光电测距仪的测距精度受到多种因素的影响，如光源的发射功率、光束的散射角度、目标物体的反射能力等。

还有一些特殊环境因素，如强光、雾气、湿度等也会对测量结
果产生一定的影响。

因此，在实际应用中，需要根据具体情况进行调试和校准，以保证测距精度的准确性。

光电测距仪的使用方法与注意事项引言：随着科技的不断进步，光电测距仪作为一种精确测量距离的工具，已经广泛应用于各个领域。

无论是在建筑、工程还是在生物医学和环境监测中，光电测距仪都发挥了关键的作用。

然而，对于初次使用光电测距仪的人来说，可能存在一些不熟悉的问题。

本文将介绍使用光电测距仪的方法和注意事项，以帮助读者更好地掌握这一技术。

一、仪器准备在使用光电测距仪之前，首先要确保仪器准备工作完成。

这包括：1. 检查电池电量：光电测距仪通常需要使用电池供电，所以在使用前要确保电池电量充足，以避免在测量过程中电量不足而影响测量结果；2. 清洁测距器镜片：光电测距仪的镜片上容易沾上灰尘或指纹，这会影响光的传输和测量的准确性。

因此，在使用前应仔细清洁镜片，以确保光线的正常传输；3. 校准测距仪：在测量之前，尤其是在进行精确测量时，需要对光电测距仪进行校准。

校准的方法通常由用户手册提供，按照说明进行校准操作，以确保测量的准确性。

二、测量方法接下来，将介绍光电测距仪的基本测量方法：1. 准确定位目标：目标物体在测量过程中需要准确地被定位。

使用光电测距仪时，应将目标物体放在测距仪的准星内，并确保目标物体与测距仪垂直。

避免在测量时，目标物体与测距仪之间出现遮挡物的情况；2. 按下测量按钮：将光电测距仪对准目标物体后，按下测量按钮进行测量。

请注意保持测距仪的稳定，以避免手抖或意外触碰按钮导致不准确的测量结果；3. 读取测量结果：测量完成后，光电测距仪会显示测量结果。

注意读取测量结果时，最好取多次测量的平均值，以提高测量的准确性。

三、注意事项在使用光电测距仪时，需要注意以下几点：1. 环境光的干扰：光电测距仪使用激光束进行测量，而强烈的环境光可能会干扰测量结果。

因此，在测量时应选择光线较暗的环境，并避免将激光照射到明亮的表面；2. 测量距离的限制：光电测距仪通常有一定的测量距离限制。

在使用前，了解仪器的测量范围，避免测量超出其能力范围的距离；3. 安全使用激光：光电测距仪使用激光进行测量，因此需要注意安全使用。

光电测距原理及其应用光电测距原理的基础是光的速度恒定不变，一般取299,792,458米每秒作为光速值。

当光信号从发射器发出后，它会以光的速度向目标物体传播，并在目标物体上发生反射。

然后，光信号会再次传播回光电接收器。

通过测量信号从发射到接收的时间差，可以计算出光信号在空气中的往返时间。

由于光的传播速度已知，因此可以根据往返时间计算出目标物体与测距仪之间的距离。

1.激光测距仪：激光测距仪是一种使用激光技术进行测距的设备。

它通常使用光电发射器发射激光信号，然后利用光电接收器接收反射光信号。

通过测量光信号的往返时间，激光测距仪可以非常精确地测量出目标物体的距离。

2.无人驾驶汽车：光电测距原理被广泛应用于无人驾驶汽车中。

无人驾驶汽车需要准确测量车辆与周围障碍物的距离，以便进行自动驾驶和避障操作。

光电测距技术可以提供精确的车辆与障碍物之间的距离信息，帮助无人驾驶汽车做出准确的决策和行动。

3.工业自动化：光电测距原理也被广泛应用于工业自动化中。

例如，在生产线上，可以使用光电测距技术来检测物体的位置和距离，从而实现自动化操作。

光电测距仪可以被安装在机器人手臂或传送带上，用于定位和测量物体，从而提高生产效率和质量。

4.航空航天：光电测距原理可以帮助测量航空航天器与地球或其他天体之间的距离。

在航空航天任务中，精确的测距信息对于导航、轨道控制和飞行安全至关重要。

光电测距技术可以提供高精度的距离测量数据，用于航空航天器的轨道计算和姿态控制。

总而言之，光电测距原理是一种利用光信号的传播速度来测量距离的原理。

它在各个领域都有广泛的应用，包括激光测距仪、无人驾驶汽车、工业自动化和航空航天。

通过准确测量目标物体与测距仪之间的距离，光电测距技术可以帮助人们实现更高效、更安全的操作。

光电测距仪知识介绍一、光电测距仪精度1、 测距仪精度表达式：M D =±(A+B ・D)A--固定误差mm ,B--比例误差系数mm/km ,D —被测距离km ；每公里的比例误差为U mm ，则M o =±(A mm +U mm ・D )2、测距仪的测距误差分为两部分：固定误差：与距离无关的误差， 有测相误差、加常树误差、对中误差。

比例误差：与距离成比例的误 差，有光速误差、大气折射率误差、频率误差。

周期误差有特殊性， 与距离有关当不成比例。

3、 测距仪的三轴有：仪器的发射光轴、仪器的接收光轴(二者统 称测距光轴)和望远镜视准轴。

有的仪器三轴平行，有的三轴同轴。

4、 测距的精度评定：测距仪有标称精度和测距精度之区别。

标称精度：指一批仪器出厂时的合格精度，仪器的标称精度比较宽。

MD =±(A+B • D) 测距精度：指一台仪器经过检测之后而得到的实际精度，可表明每台 仪器在测距中的精度潜力大小。

M 二土寸(M 2 +M 2+M 2 )D dabM d-观测中误差，M a -加常数的检测中误差，M b一乘常数的检测中误差，二、光电测距仪测量方法1、斜距测量：置仪于BM1点上，瞄准BM2点，观测一个往测回（照准一次读数若干次为一个测回，每一个测回中的若干次读数互差小6mm时，取平均值作为此往测的平均斜距），然后置仪于BM2点上，瞄准BM1点，观测一个返测回。

每测站观测前必须精确量出仪高i和棱镜高v。

2、竖直角（天顶距）测量：BM]和BM2两点往返分别测竖直角两个测回，要求半测回间较差小12〃。

测回间较差小8〃时，取两测回的平均值作为往返测的竖直角。

往测高差：A H /L往平均值-血往平均值行往一v往返测高差：AH /L返平均值-sin a返平均值句返—v返精度计算：f h= AH往一AH返＜F h=±3。

也精度合格后取往返二者的平均值，正负号取往测的符号。

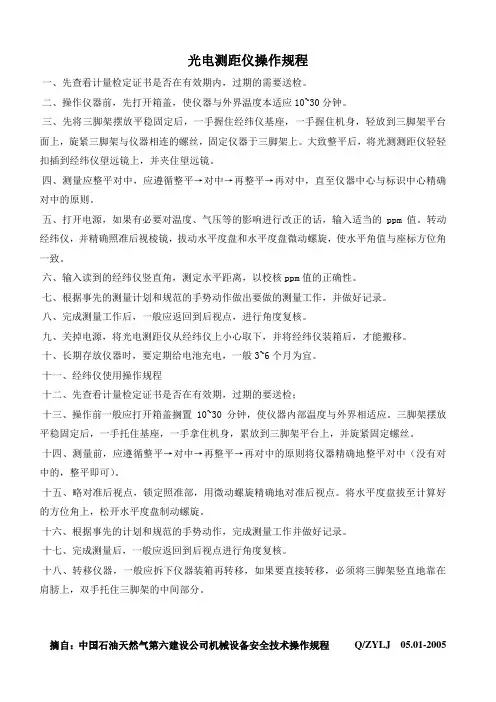

光电测距仪操作规程一、先查看计量检定证书是否在有效期内，过期的需要送检。

二、操作仪器前，先打开箱盖，使仪器与外界温度本适应10~30分钟。

三、先将三脚架摆放平稳固定后，一手握住经纬仪基座，一手握住机身，轻放到三脚架平台面上，旋紧三脚架与仪器相连的螺丝，固定仪器于三脚架上。

大致整平后，将光测测距仪轻轻扣插到经纬仪望远镜上，并夹住望远镜。

四、测量应整平对中，应遵循整平→对中→再整平→再对中，直至仪器中心与标识中心精确对中的原则。

五、打开电源，如果有必要对温度、气压等的影响进行改正的话，输入适当的ppm值。

转动经纬仪，并精确照准后视棱镜，拔动水平度盘和水平度盘微动螺旋，使水平角值与座标方位角一致。

六、输入读到的经纬仪竖直角，测定水平距离，以校核ppm值的正确性。

七、根据事先的测量计划和规范的手势动作做出要做的测量工作，并做好记录。

八、完成测量工作后，一般应返回到后视点，进行角度复核。

九、关掉电源，将光电测距仪从经纬仪上小心取下，并将经纬仪装箱后，才能搬移。

十、长期存放仪器时，要定期给电池充电，一般3~6个月为宜。

十一、经纬仪使用操作规程十二、先查看计量检定证书是否在有效期，过期的要送检；十三、操作前一般应打开箱盖搁置10~30分钟，使仪器内部温度与外界相适应。

三脚架摆放平稳固定后，一手托住基座，一手拿住机身，累放到三脚架平台上，并旋紧固定螺丝。

十四、测量前，应遵循整平→对中→再整平→再对中的原则将仪器精确地整平对中（没有对中的，整平即可）。

十五、略对准后视点，锁定照准部，用微动螺旋精确地对准后视点。

将水平度盘拔至计算好的方位角上，松开水平度盘制动螺旋。

十六、根据事先的计划和规范的手势动作，完成测量工作并做好记录。

十七、完成测量后，一般应返回到后视点进行角度复核。

十八、转移仪器，一般应拆下仪器装箱再转移，如果要直接转移，必须将三脚架竖直地靠在肩膀上，双手托住三脚架的中间部分。

摘自：中国石油天然气第六建设公司机械设备安全技术操作规程Q/ZYLJ 05.01-2005。

光电测距仪知识介绍一、光电测距仪精度1、测距仪精度表达式：M D=±（A+B²D）A--固定误差mm，B--比例误差系数mm/km，D—被测距离km；每公里的比例误差为U mm，则M0=±（A mm+U mm²D）2、测距仪的测距误差分为两部分：固定误差：与距离无关的误差，有测相误差、加常树误差、对中误差。

比例误差：与距离成比例的误差，有光速误差、大气折射率误差、频率误差。

周期误差有特殊性，与距离有关当不成比例。

3、测距仪的三轴有：仪器的发射光轴、仪器的接收光轴（二者统称测距光轴）和望远镜视准轴。

有的仪器三轴平行，有的三轴同轴。

4、测距的精度评定：测距仪有标称精度和测距精度之区别。

标称精度：指一批仪器出厂时的合格精度，仪器的标称精度比较宽。

M D=±（A+B²D）测距精度：指一台仪器经过检测之后而得到的实际精度，可表明每台仪器在测距中的精度潜力大小。

M D=±√（M2d+M2a+M2b）M d–观测中误差，M a–加常数的检测中误差，M b—乘常数的检测中误差，二、光电测距仪测量方法1、斜距测量：置仪于BM1点上，瞄准BM2点，观测一个往测回（照准一次读数若干次为一个测回，每一个测回中的若干次读数互差≯6mm时，取平均值作为此往测的平均斜距），然后置仪于BM2点上，瞄准BM1点，观测一个返测回。

每测站观测前必须精确量出仪高i和棱镜高v。

2、竖直角（天顶距）测量：BM1和BM2两点往返分别测竖直角两个测回，要求半测回间较差≯12″。

测回间较差≯8″时，取两测回的平均值作为往返测的竖直角。

往测高差：∆H往=L往平均值²sinα往平均值+i往－v往返测高差：∆H返=L返平均值²sinα返平均值+i返－v返精度计算：f h= ∆H往－∆H返<F h=±30√L精度合格后取往返二者的平均值，正负号取往测的符号。

光电测距仪----亦称光速测距仪，用调制的光波进行精密测距的仪器，测程可达25公里左右，也能用于夜间作业。

一、光电测距原理光电测距仪根据测定时间t的方式，分为直接测定时间的脉冲测距法和间接测定时间的相位测距法。

高精度的测距仪，一般采用相位式。

相位式光电测距仪的测距原理是：由光源发出的光通过调制器后，成为光强随高频信号变化的调制光。

通过测量调制光在待测距离上往返传播的相位差φ来解算距离。

相位法测距相当于用“光尺”代替钢尺量距，而λ/2为光尺长度。

相位式测距仪中，相位计只能测出相位差的尾数ΔN，测不出整周期数N，因此对大于光尺的距离无法测定。

为了扩大测程，应选择较长的光尺。

为了解决扩大测程与保证精度的矛盾，短程测距仪上一般采用两个调制频率，即两种光尺。

例如：长光尺（称为粗尺）f1=150kHz，λ1/2=1 000m，用于扩大测程，测定百米、十米和米；短光尺（称为精尺）f2=15MHz，λ2/2=10m，用于保证精度，测定米、分米、厘米和毫米。

二、光电测距仪及其使用方法1．仪器结构主机通过连接器安置在经纬仪上部，经纬仪可以是普通光学经纬仪，也可以是电子经纬仪。

利用光轴调节螺旋，可使主机的发射——接受器光轴与经纬仪视准轴位于同一竖直面内。

另外，测距仪横轴到经纬仪横轴的高度与觇牌中心到反射棱镜高度一致，从而使经纬仪瞄准觇牌中心的视线与测距仪瞄准反射棱镜中心的视线保持平行，配合主机测距的反射棱镜，根据距离远近，可选用单棱镜（1500m内）或三棱镜（2 500m 内），棱镜安置在三脚架上，根据光学对中器和长水准管进行对中整平。

2．仪器主要技术指标及功能短程红外光电测距仪的最大测程为2 500m，测距精度可达±（3mm+2×10-6×D）（其中D为所测距离）；最小读数为1 mm；仪器设有自动光强调节装置，在复杂环境下测量时也可人工调节光强；可输入温度、气压和棱镜常数自动对结果进行改正；可输入垂直角自动计算出水平距离和高差；可通过距离预置进行定线放样；若输入测站坐标和高程，可自动计算观测点的坐标和高程。

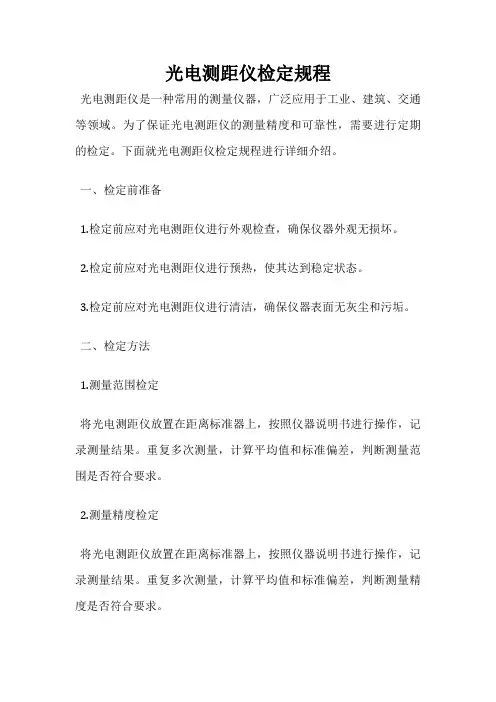

光电测距仪检定规程
光电测距仪是一种常用的测量仪器，广泛应用于工业、建筑、交通等领域。

为了保证光电测距仪的测量精度和可靠性，需要进行定期的检定。

下面就光电测距仪检定规程进行详细介绍。

一、检定前准备
1.检定前应对光电测距仪进行外观检查，确保仪器外观无损坏。

2.检定前应对光电测距仪进行预热，使其达到稳定状态。

3.检定前应对光电测距仪进行清洁，确保仪器表面无灰尘和污垢。

二、检定方法
1.测量范围检定
将光电测距仪放置在距离标准器上，按照仪器说明书进行操作，记录测量结果。

重复多次测量，计算平均值和标准偏差，判断测量范围是否符合要求。

2.测量精度检定
将光电测距仪放置在距离标准器上，按照仪器说明书进行操作，记录测量结果。

重复多次测量，计算平均值和标准偏差，判断测量精度是否符合要求。

3.测量稳定性检定
将光电测距仪放置在距离标准器上，按照仪器说明书进行操作，记录测量结果。

在一定时间内重复多次测量，计算平均值和标准偏差，判断测量稳定性是否符合要求。

三、检定结果处理
1.如果光电测距仪的测量范围、测量精度和测量稳定性均符合要求，则认定为合格。

2.如果光电测距仪的测量范围、测量精度和测量稳定性不符合要求，则认定为不合格。

3.对于不合格的光电测距仪，应及时进行维修或更换。

四、检定周期
光电测距仪的检定周期一般为一年，但具体周期应根据仪器使用情况和生产厂家的要求进行确定。

光电测距仪的检定是保证其测量精度和可靠性的重要措施。

在检定过程中，应严格按照规程进行操作，确保检定结果的准确性和可靠性。

光电测距仪的分类
1. 按测距方式分类：光电测距仪可以分为脉冲式和相位式两种类型。

脉冲式测距仪通过测量激光脉冲在被测目标和测距仪之间往返传播的时间来计算距离。

相位式测距仪则是通过测量激光在被测目标和测距仪之间传播时的相位差来计算距离。

2. 按光源类型分类：常见的光电测距仪光源包括激光和红外光。

激光测距仪使用激光作为光源，具有较高的测距精度和较远的测距范围。

红外光测距仪则使用红外光作为光源，通常用于短距离测量。

3. 按测量范围分类：根据测量范围的不同，光电测距仪可以分为短程、中程和长程测距仪。

短程测距仪的测量范围通常在几百米以内，适用于室内测量和短距离测量。

中程测距仪的测量范围在几百米到几千米之间，常用于工程测量和建筑测量。

长程测距仪的测量范围可以达到几十千米甚至上百千米，适用于大地测量和地质勘探等领域。

4. 按使用场合分类：光电测距仪可以分为便携式和固定式两种类型。

便携式测距仪体积小巧，便于携带，适用于户外测量和移动作业。

固定式测距仪通常安装在固定位置，用于长期监测或工业自动化等领域。

5. 按功能特点分类：一些光电测距仪还具有特殊的功能特点，如防水、防尘、防摔、数据存储和无线传输等。

这些功能特点可以根据具体的应用需求进行选择。

以上是一些常见的光电测距仪分类方式，不同的分类方式适用于不同的应用领域和需求。

在选择光电测距仪时，需要根据具体的测量要求和使用环境来选择合适的类型。

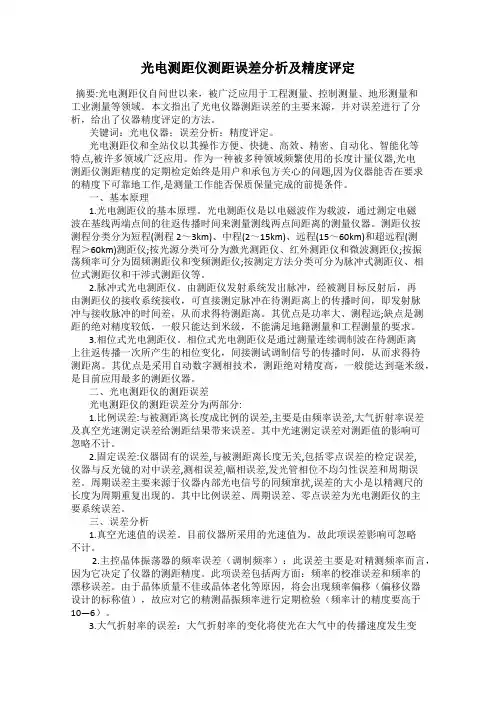

光电测距仪测距误差分析及精度评定摘要:光电测距仪自问世以来，被广泛应用于工程测量、控制测量、地形测量和工业测量等领域。

本文指出了光电仪器测距误差的主要来源，并对误差进行了分析，给出了仪器精度评定的方法。

关键词：光电仪器；误差分析；精度评定。

光电测距仪和全站仪以其操作方便、快捷、高效、精密、自动化、智能化等特点,被许多领域广泛应用。

作为一种被多种领域频繁使用的长度计量仪器,光电测距仪测距精度的定期检定始终是用户和承包方关心的问题,因为仪器能否在要求的精度下可靠地工作,是测量工作能否保质保量完成的前提条件。

一、基本原理1.光电测距仪的基本原理。

光电测距仪是以电磁波作为载波，通过测定电磁波在基线两端点间的往返传播时间来测量测线两点间距离的测量仪器。

测距仪按测程分类分为短程(测程2～3km)、中程(2～15km)、远程(15～60km)和超远程(测程＞60km)测距仪;按光源分类可分为激光测距仪、红外测距仪和微波测距仪;按振荡频率可分为固频测距仪和变频测距仪;按测定方法分类可分为脉冲式测距仪、相位式测距仪和干涉式测距仪等。

2.脉冲式光电测距仪。

由测距仪发射系统发出脉冲，经被测目标反射后，再由测距仪的接收系统接收，可直接测定脉冲在待测距离上的传播时间，即发射脉冲与接收脉冲的时间差，从而求得待测距离。

其优点是功率大、测程远;缺点是测距的绝对精度较低，一般只能达到米级，不能满足地籍测量和工程测量的要求。

3.相位式光电测距仪。

相位式光电测距仪是通过测量连续调制波在待测距离上往返传播一次所产生的相位变化，间接测试调制信号的传播时间，从而求得待测距离。

其优点是采用自动数字测相技术，测距绝对精度高，一般能达到毫米级，是目前应用最多的测距仪器。

二、光电测距仪的测距误差光电测距仪的测距误差分为两部分:1.比例误差:与被测距离长度成比例的误差,主要是由频率误差,大气折射率误差及真空光速测定误差给测距结果带来误差。

其中光速测定误差对测距值的影响可忽略不计。

光电测距仪知识介绍一、光电测距仪精度1、测距仪精度表达式：M D=±（A+B·D）A--固定误差mm，B--比例误差系数mm/km，D—被测距离km；每公里的比例误差为U mm，则M0=±（A mm+U mm·D）2、测距仪的测距误差分为两部分：固定误差：与距离无关的误差，有测相误差、加常树误差、对中误差。

比例误差：与距离成比例的误差，有光速误差、大气折射率误差、频率误差。

周期误差有特殊性，与距离有关当不成比例。

3、测距仪的三轴有：仪器的发射光轴、仪器的接收光轴（二者统称测距光轴）和望远镜视准轴。

有的仪器三轴平行，有的三轴同轴。

4、测距的精度评定：测距仪有标称精度和测距精度之区别。

标称精度：指一批仪器出厂时的合格精度，仪器的标称精度比较宽。

M D=±（A+B·D）测距精度：指一台仪器经过检测之后而得到的实际精度，可表明每台仪器在测距中的精度潜力大小。

M D=±√（M2d+M2a+M2b）M d–观测中误差，M a–加常数的检测中误差，M b—乘常数的检测中误差，二、光电测距仪测量方法1、斜距测量：置仪于BM1点上，瞄准BM2点，观测一个往测回（照准一次读数若干次为一个测回，每一个测回中的若干次读数互差≯6mm时，取平均值作为此往测的平均斜距），然后置仪于BM2点上，瞄准BM1点，观测一个返测回。

每测站观测前必须精确量出仪高i和棱镜高v。

2、竖直角（天顶距）测量：BM1和BM2两点往返分别测竖直角两个测回，要求半测回间较差≯12″。

测回间较差≯8″时，取两测回的平均值作为往返测的竖直角。

往测高差：∆H往=L往平均值·sinα往平均值+i往－v往返测高差：∆H返=L返平均值·sinα返平均值+i返－v返精度计算：f h= ∆H往－∆H返<F h=±30√L精度合格后取往返二者的平均值，正负号取往测的符号。

光电测距的操作方法
光电测距是一种利用红外线或激光发射器发射出的光信号，通过被测目标反射回的光信号来测量距离的技术。

操作方法如下：
1. 首先，准备好光电测距仪器。

这包括一个光源（可以是红外线发射器或激光发射器）、一个接收器和一个计算或显示装置（如计算机或显示屏）。

2. 将光源和接收器正确地安装在被测物体的两侧。

确保它们之间没有任何遮挡物，并且光源和接收器之间的距离已经确定。

3. 打开光电测距仪器的电源，并调整相关参数。

这些参数包括激光或红外发射的功率、接收器的灵敏度等。

4. 将目标物体放置在光源和接收器之间，并确保它是垂直于光源方向放置的。

5. 启动光电测距仪器，激光或红外信号将被发射到目标物体上并反射回来。

6. 接收器将接收到的光信号转换为电信号，并将其传输到计算或显示装置上。

7. 根据接收到的信号，计算或显示装置将计算出目标物体与光源-接收器之间的距离，并将其显示出来。

需要注意的是，在操作光电测距仪器时，必须注意一些安全事项：
- 避免将光线直接照射到眼睛，以免造成眼部损伤。

- 在使用激光发射器时，必须遵守相关的安全标准，以防止激光辐射对人体产生伤害。

- 在操作测距仪器时，特别是在室外使用时，应注意避免光线被遮挡或反射，以确保测距结果的准确性。

光电测距的原理及应用一、光电测距的原理光电测距是一种利用光的传播速度和物体反射光信号来测量物体与测距仪之间距离的技术。

其原理基于光的速度是已知的，通过测量光信号的往返时间，可以得到物体与测距仪之间的距离。

1. 光的传播速度光在真空中的传播速度是一个常数，约为每秒299792458米。

这个数值是由物理学实验所测得，并且被广泛接受为一个标准值。

2. 光信号的产生和传输在光电测距中，通常使用激光器产生高强度的光信号。

这些光信号经过光纤或者空气传输到目标物体上，并被物体表面反射回测距仪接收器。

3. 光信号的接收和测量接收到反射回来的光信号后，测距仪会记录下接收到光信号的时间点。

通过光的速度已知，并计算出光的往返时间，就可以得到物体与测距仪之间的距离。

二、光电测距的应用光电测距技术因其精度高、测量速度快等特点，在很多领域都有广泛的应用。

以下是一些常见的光电测距应用示例：1. 工业领域•距离测量和定位：在工业生产过程中，可以使用光电测距仪测量物体之间的距离，从而确定物体的位置和定位。

•非接触式测量：光电测距可以实现对工件和零件的尺寸、外形等重要参数的非接触式测量，避免了对物体的损伤。

2. 自动化仓储•仓储货物距离测量：在自动化仓储系统中，光电测距可以用来测量货物与传送带之间的距离，从而实现物料的准确分拣和定位。

•货架管理：通过光电测距技术，可以实现对货架的准确定位和追踪管理，提高仓储效率。

3. 安防监控•人员和车辆的距离测量：光电测距器可以用于监控区域内人员和车辆与设定的安全距离之间的关系，确保安全控制。

•光栅测距：光电测距器可以用于构建光栅测距系统，可以精确地检测物体的位置、速度和方向。

4. 运动测量•速度测量：光电测距技术可以实现对物体的速度测量，可以应用于车辆速度测量、工艺流程的速度监控等场景。

•位移测量：通过测量物体的位移和时间，可以计算出物体的位移速率，用于运动学分析和运动控制。

三、总结光电测距技术是一种基于光信号传输和速度测量的距离测量方法。

光电测距高程测量操作流程一、前期准备。

咱要进行光电测距高程测量呀，那前期准备可不能马虎。

这就像出门旅行，得把东西都带齐喽。

测量仪器是关键。

光电测距仪得好好检查，看看各个部件是不是都正常，有没有损坏的地方。

这仪器就像咱的宝贝武器，要是有个闪失，测量可就进行不下去啦。

电池也要充满电，可别到了测量一半的时候没电了，那就尴尬得像表演节目突然忘词一样。

还有棱镜，这也是个重要角色。

要保证棱镜干净整洁，要是上面脏脏的，那测量出来的数据可能就像被蒙上了一层雾，不准确啦。

另外，记录表格也不能忘。

这就好比是咱测量旅程的小账本，要把测量过程中的各种数据都清楚地记在上面。

找个小本子，或者用电子表格也行，只要方便记录就好。

二、测量站点选择。

接下来就是选择测量站点啦。

这可有点像选房子，要找个好位置。

站点要选在视野开阔的地方。

你想啊，如果周围都是障碍物，光电测距仪的视线都被挡住了，还怎么测量远处的高程呀。

就像你想看看远方的风景，结果前面全是高楼大厦，啥也看不见。

而且站点要尽量稳定。

要是选在一个摇摇晃晃的地方，比如刚铺好还没压实的土堆上，那测量的时候仪器也跟着晃悠，数据肯定不准。

这就好比在船上写字，船一直晃，字能写好吗？还有哦，要考虑到测量的方便性。

站点到待测点之间最好没有太多干扰因素，比如大片的水域或者特别复杂的地形。

要是有，那测量起来可就费劲了，就像在荆棘丛里走路，磕磕绊绊的。

三、仪器安置。

好啦，站点选好之后，就要安置仪器了。

先把光电测距仪稳稳地放在站点上。

要调整好仪器的水平，这就像把桌子放平稳一样重要。

要是仪器歪歪扭扭的，那测量出来的高程数据肯定也是歪的。

可以通过仪器上的水平气泡来调整，让气泡在中间，就像让小珠子待在碗底一样。

然后把仪器对准棱镜。

这个过程要细心一点，就像拿枪瞄准目标一样。

要是没对准，那测距就不准啦。

可以通过仪器上的瞄准镜来调整方向，直到清晰地看到棱镜为止。

四、测量操作。

开始测量啦，这可是最关键的部分。

先进行距离测量。

光电测距仪检定规程
1、光电测距仪检定前准备工作。

（1）检验仪器完整性，保证配件齐全、无损伤、损坏和松动等情况。

（2）对于长时间未使用的仪器，检查电缆和电池是否正常，如有问
题及时更换。

（3）检查激光发射器和接收器的外观是否有污垢。

（4）根据规程准确设置并记录测试距离，同时为接收器提供合适的
背景。

2、光电测距仪检定内容。

（1）测定光电测距仪的测距能力，通常使用反射板进行校准，检查
是否准确、稳定。

（2）检查光电测距仪的抗干扰性，使用标准模型模拟一定距离内的
干扰信号，检查光电测距仪是否误判。

（3）检查测量精度，在不同距离下进行多次测量，计算平均误差和
最大误差，检查仪器是否具有一定的精度和准确性。

3、光电测距仪校准方法。

（1）测定仪器基准点和测距点之间的距离，以此校准仪器测距范围。

（2）计算激光发射器和接收器之间的距离，以此来校准仪器的测量
误差。

4、光电测距仪检定结论的判定。

（1）测距误差应符合相关标准规定。

（2）测距能力、精度和抗干扰性应符合测试要求。

（3）检测记录应详细、完整、准确，对测试过程中发现的问题应进行记录和处理。

（4）对于不合格的仪器，应及时进行修理和更换相关零件，保证其正常使用。
