升降式高杆参数
升降式高杆灯的技术参数可以根据不同的需求和场合而有所不同。
以下是一个示例参数：
升降杆展开高度：6000mm
升降杆闭合高度：1800mm
底管外直径：80mm
顶管外直径：40mm
最大顶起负载：10Kg
抗风能力：8级
自重：约40KG
管节数量：5节
管节材质表面处理工艺：高强度铝镁合金/硬度氧化处理
驱动方式：电动/手电一体
附件：拉线3付，地钉3个，地锚3个，电动/手动电动一体配备遥控器，木包装箱1个。
选装：车载抱箍、底托、天线支架等。
如果需要更多升降式高杆灯的技术参数，建议查阅相关资料或咨询专业人士。
广场高杆灯高杆灯参数配置说明1、广场高杆灯设计高度：25米，灯杆为八角或十二角锥形杆体，分为三段制作，板厚从上至下分别为：6mm、8mm、10mm，上口径：280mm，下口径：560mm，设计最大抗风能力可达6 0m／秒。
由3节插接构成，配优质钢盘法兰直径950mm，板厚25mm。
2、高杆灯主杆及支架由高强度优质钢板经大型折弯机一次性卷杆成型，埋弧自动焊接形成，灯杆、灯盘整体采用热浸锌处理，外表采用聚酯粉末喷涂，保障30年外表无腐蚀。
3、高杆灯电动降升系统由上海力博品牌电动马达、金坛牌卷扬机、热浸锌钢丝绳及橡胶电缆等构成。
灯杆体内安装，降升速度为每分钟3~5米。
4、高杆灯导向、卸荷系统由导向轮和导向臂构成，确保灯盘在降升过程中不会发生横向移动，保障灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。
5、高杆灯照明电器系统由12盏400 w金卤投光灯具构成，可通过电脑时控器自动控制开关灯时间及部分照明或全照明，6、高杆灯防雷系统：灯顶加装1.5m长避雷针，地下基础装1根1m长接地线并与地下螺栓连接。
7、高杆灯降升方式为电动控制方式，使灯盘可以安全可靠地降到离地面2.5m 处，方便维护工作。
高杆灯手动遥控装置设有引出线，操作人员可在5米处遥控灯盘的降升，这样可确保操作人员的人身安全。
8、降升式高杆灯根据需要可配备一段备用电缆，当灯盘降至最低位置时，该电缆一端插入电气控制系统的插座内，另一端插入灯盘上的接线盒内，如此就能对灯盘直接供电，检修灯具。
9、降升式高杆灯所有灯具的密封等级为IP65标准，以防止尘土、雨水的浸入，保障光源、电器的使用寿命。
灯具材料一般采用耐腐蚀性好的压铸铝成型。
更换高杆灯灯盘牵引副绳工艺一、工具准备套筒Φ14mm、Φ27mm，扳手Φ14mm、Φ27mm，錾子，铁锤，斜口钳，电工胶布，Φ10mm钢丝绳扎头12个。
二、材料准备6股麻芯热浸锌钢丝绳Φ10mm 长度为33米，三根。
30米旧电缆（或者30米长的绳子）一根。
高杆灯使用说明书一、概括起落式高杆灯，宽泛合用于广阔道路、立交桥、广场、泊车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积照明。
二、主要技术参数1、安装总高度m2、灯盘直径m3、总功率W4、配用电机功率KW5、钢丝绳承载能力Kg6、起落速度m/s7、总重量Kg三、构造起落式高杆灯由灯盘（其上装灯具）、灯杆、起落机构电、气装置等构成。
1、灯盘可升可降，便于保护和检修。
灯盘用优良钢板制成。
上边装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。
灯盘造型依据用户要求确立。
2、灯杆为一次成型多菱锥形杆，上端对角直径 ? 280，各节锥度为 1：69，一般为 3-4 节，各节长度 7-10m。
钢杆采纳宝钢生产的 Q235 钢板卷压成形，并运用 CO2 气体保护焊工艺拼焊成平均变径的锥形杆，再插接成整根灯杆，无需横向焊接。
灯杆内表面面热镀锌后表面面喷塑。
杆底部开有电气门，内装起落机构和电气装置，电气门的边沿焊有门框，填补因杆体开门后强度的降落，电气门盖带有防水护圈，防备雨水的渗透。
杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。
3、起落机构由 ZD 型电机、连轴器、卷扬机构等构成。
一旦失电，能马上保持灯盘停止在随意状态，具备防备灯盘着落紧迫制动装置和钢索断裂保险锁定功能，进而保证安全。
卷扬机构采纳不旋转镀锌钢丝绳、卷筒、蜗轮蜗杆减速箱、齿轮、副钢丝滑轮组等零件构成，运行安全靠谱，操作方便。
A、头部：头部以紧定螺栓形式固定在杆体的顶端，它是由多片呈 120 度散布的片料、滑轮组、不锈钢转轴等零件构成的承重导向总成。
经过滑轮、不锈钢钢丝绳和灯盘相联，头部上方有玻璃钢的防雨盖和避雷针，避雷针保护角 90 角。
B、灯盘：灯盘由二个半圆环构成，以法兰连结。
灯盘周边上有三个呈 120 度散布的悬挂脚，悬挂脚前端装有尼龙导向轮和防撞环，在灯盘起落时，指引灯盘正确就位，沿灯盘周边上可焊接有数目不等的灯具安装板，用于灯具安装。
40米高杆灯技术参数摘要：一、引言二、40 米高杆灯技术参数介绍1.灯具规格2.灯具材质3.灯具功率4.灯具光效5.灯具照射范围6.灯具控制方式7.灯具安装与维护三、40 米高杆灯应用场景四、总结正文：一、引言40 米高杆灯作为一种常见的大型户外照明设备，广泛应用于广场、公园、球场等公共场所。
本文将详细介绍40 米高杆灯的技术参数，以帮助您更好地了解这种设备。
二、40 米高杆灯技术参数介绍1.灯具规格40 米高杆灯的灯具规格通常包括：灯具数量、灯具类型、灯具尺寸等。
这些规格可以根据实际需求进行定制，以满足不同场景的照明要求。
2.灯具材质40 米高杆灯的灯具材质多为高强度铝合金或不锈钢，具有良好的耐腐蚀性和抗氧化性，能够在恶劣环境中长期使用。
3.灯具功率40 米高杆灯的灯具功率根据灯具数量、类型和照射要求进行配置。
一般来说，功率越高，照明效果越好。
但同时也要考虑能源消耗和设备成本，选择合适的功率配置。
4.灯具光效40 米高杆灯的灯具光效是指灯具发出的光通量与输入功率之比。
高光效的灯具能够提供更好的照明效果，同时减少能源消耗。
5.灯具照射范围40 米高杆灯的灯具照射范围取决于灯具的功率、光效和高度。
一般来说，灯具高度越高，照射范围越广。
在实际应用中，需要根据场所的具体需求选择合适的灯具照射范围。
6.灯具控制方式40 米高杆灯的灯具控制方式有多种，如手动控制、光控、时控等。
现代高杆灯通常采用智能控制系统，能够实现远程控制、自动调节亮度等功能，提高照明效果和节能效果。
7.灯具安装与维护40 米高杆灯的安装需要专业的施工队伍进行，确保设备的稳固和安全。
在设备使用过程中，要定期进行维护和检查，确保设备的正常运行和延长使用寿命。
三、40 米高杆灯应用场景40 米高杆灯广泛应用于广场、公园、球场、机场等大型公共场所，提供良好的照明效果，保障人们夜间活动的安全。
四、总结40 米高杆灯作为一种重要的户外照明设备，其技术参数对于选择合适的设备至关重要。
高杆灯技术要求一工作范围综述:主要包括30米高杆灯的制造、运输、现场安装和调试（包括所有基础预埋件，如预埋法兰盘、预埋螺栓等）。
二、提供的高杆灯应符合相应的国家标准（GB）或国际电工委员会标准（IEC）。
执行国家标准、国际标准、行业标准的最新版本。
《钢结构设计规范》 GB50017-2003《高耸结构设计规范》 GB50135-2006《优质素钢技术条件》 GB/T899-1988《钢铁制品热镀层技术要求》 GB/T13912-1992《焊接质量保证熔化焊接头的要求和缺陷分级》 GB/T12469-1990《升降式高杆照明装置技术条件》 JT/T312-1996《建筑地基基础设计规范》 GB50007-2011三、高杆灯技术参数高杆灯为电动/手动升降式。
1 灯杆1）所有金属结构（不锈钢件除外）内外表面需热镀锌处理，现场无焊接现象；2）灯杆不得有影响强度的裂纹、灰渣、焊瘤、弧坑和针状气孔，并且无折破和中断的缺陷；3）灯杆采用多边形拔销杆，插接式结构4）插接长度应大于插接处端直径的1.5倍5）整体安装垂直度不大于千分之三；6）高杆灯应在风速33米/秒时，摄像机传回的监控画面应保证控制室内操作人员正常观看；7）杆体整体使用寿命30年以上；8）灯杆箱门采用暗锁，杆底小门防护等级不低于IP65；9）除本身配备的防雷接地系统外，所有高杆灯小门内设等电位联结箱，箱内设6个等电位联结端子;10）注明杆体材质、杆体的组成情况（节数、壁厚、上下直径）及重量；2 高杆灯的升降系统；1）高杆灯按照安装工业电视系统考虑，均采用单升降系统；2）升降过程中对灯具及摄像机的冲击力量尽量小；3）升降系统采用灯杆内置独立电动卷扬机构，卷扬机设有专门的止动锁定装置。
可通过线控实现5米外的远距离操作；4）电动工具与卷扬机之间应装有可调式独立的扭矩限制器，以防止过载；5）高杆灯采用电动升降机构，电动方式可以点动，断电时要求可以手动操作。
不同高度路灯参数路灯是指安装在道路两侧或中央，能够照明车辆和行人的灯具。
为了满足不同道路的照明需求，路灯的高度可以根据实际情况进行调整。
下面将介绍几种不同高度的路灯参数。
1.3米高度路灯：-高度：3米-灯杆材料：铸铝合金-灯杆直径：80毫米-灯头：70瓦LED灯-光源亮度：6000流明-照明半径：5-8米-防护等级：IP65（耐水、耐尘）这种3米高度的路灯适用于人行道、小型小区道路等场所，使用70瓦LED灯能够提供足够的照明亮度，照明半径可满足道路上行人和车辆的需求。
2.6米高度路灯：-高度：6米-灯杆材料：钢-灯杆直径：100毫米-灯头：150瓦LED灯-防护等级：IP66（耐水、耐尘）这种6米高度的路灯适用于一般城市道路、小型广场等场所，使用150瓦LED灯能够提供更高的照明亮度，照明半径较大，能够满足道路上车辆行驶的需求。
3.10米高度路灯：-高度：10米-灯杆材料：铝合金-灯杆直径：140毫米-灯头：250瓦LED灯-照明半径：12-18米-防护等级：IP67（耐水、耐尘）这种10米高度的路灯适用于主干道、高速公路等通行量较大的路段，使用250瓦LED灯能够提供更高的照明亮度，照明半径更大，能够满足车流量较大的道路的照明需求。
4.15米高度路灯：-高度：15米-灯杆材料：钢-灯杆直径：180毫米-灯头：400瓦LED灯-防护等级：IP68（耐水、耐尘）这种15米高度的路灯适用于高速公路、大型广场等场所，使用400瓦LED灯能够提供更高的照明亮度，照明半径更大，能够满足夜间行驶车辆对照明的需求。
总之，不同高度的路灯参数主要根据道路类型、环境要求、照明需求等因素进行选择。
不同的路灯高度将能够提供不同的照明效果，以满足道路交通的安全需求。
报价范围高杆灯（包括运输、卸货、与地面连接相关的地脚螺栓、螺杆、基础预埋件(钢制)及其安装附件，包括现场吊装，不包括设备基础构筑（土建）相关的工作。
一、高杆灯技术要求1、设备名称30米和35米可升降高杆灯。
2、灯杆1、30米高杆灯采用钢质，灯杆分三级，灯杆总长度为30米，灯杆壁厚8mm、10mm、12mm，上口径300mm，下口经660mm。
2、35米采用钢质灯杆分四级，灯杆总长度为35米，灯壁厚为8mm、10mm、12mm，12mm，上口径,350mm,下口径750mm，采用上海宝钢（首钢或同等）产优质钢材（应注明型号）。
经大型折弯机一次模成型，自动收口焊接而成，灯杆同度偏差小于1%，垂直度偏差小于1.5%，焊接标准依据GB/T3323-1989III,设计抗风40m/s,抗震8级。
3、30米和35米高杆灯，灯杆外形采用同一种外形。
推荐选用见附图。
GG-036 3、灯盘采用优质钢材制作，直径为3800mm，两层结构挂在灯杆上端。
30米和35米高杆灯灯盘推荐选用见附图。
GG-032 GG-037 GG-038 GG-039 4、法兰盘30米灯杆外径1100mm，安装孔中心距850mm，地脚螺栓规格M36×12根。
35米灯杆外径1200mm，安装孔中心距950mm，地脚螺栓规格M42×16根。
5、升降系统1）、升降系统及控制部分必须采用防爆电动功能，升降平衡安全可靠。
(防爆等级dIIBT4)2）、减速机构灵活、轻便并具有自锁功能，变速比选配合理，灯盘电动升降时，速度不宜超过6m/min。
3）、升降系统采用进口不旋转镀锌或不锈钢钢丝绳（防缠绕）并加装防坠落装置，并符合GB8903，GB/T9944的要求。
4）、钢丝绳设计安全系数不小于8。
5）、钢丝绳升降传动滑轮轴最大应力小于材料屈服点应力的30%，其传动滑轮直径大于钢丝绳直径的12倍。
6）、电源电缆线随钢丝绳升降用的导向滑轮的直径大于电缆直径的8倍。
一、升降式高杆灯技术要求1. 高杆照明系统应包括：杆体（含预埋件）、顶部三立机构和灯盘框架、升降导向和防坠落制动机构、升降系统、控制电器及照明灯具（含光源）部分。
高杆灯厂商完成该六部分的制作与组装。
3. 高杆灯的结构设计应根据使用地的气象资料，符合国家规范的要求。
4. 灯具及光源的技术要求：4.1 安全：人性化设计，防止灯具上盖突然关闭装置；防水防尘：灯具外壳防护等级不低于IP66；防腐：高纯氧化铝反射器，高强度、耐高温钢化玻璃防风：灯具外形应为流线型，迎风面积小。
投标人需提供相应使用灯具的光性能、密封等级等指标的测试报告。
4.2光源采用进口高压钠灯，光源显色指数≥23；寿命≥24000小时；灯具功率因数不得低于0.85。
4.3灯具采用国际知名品牌。
灯具应为高压铸铝或挤压铝型材灯体，防护等级不低于IP66；灯具反光器为高纯铝抛光，经阳极氧化制成，并配有防止光源震动的装置；灯具密封胶条及密封胶均使用硅橡胶材料，可耐高温、耐老化；灯具连接件应为碳钢材料制成，连接件可满足灯具水平方向及俯角方向的任意投射角度的调节；灯具开启方便，不需使用工具即可更换光源。
4.3镇流器适用220V/50HZ系统，抗电压波动+10%、-10%。
4.4补偿电容：采用防爆电容，低损耗型，采用单灯补偿方式。
4.5触发器：采用双向多脉冲设计，保证光源可靠启动。
4.6灯具配缆（线）应采用户外硅橡胶防火阻燃材料制成。
5. 灯杆的技术要求：5.1高杆灯杆体材料的性能应该符合国家标准的规定，并符合《高耸结构设计规范》GB50135-2006和《钢结构设计规范》GB50017-2003。
5.2结构用钢不得有影响材料性能的裂纹、分层、夹渣等缺陷，麻点或划痕的深度不得大于0.5毫米。
5.3升降式高杆灯的各钢制部件均作防腐处理，防腐处理要采用热浸锌方式处理，并符合国家标准：GB/T13912-2002的规定。
浸锌厚度为80-100um。
防腐年限不得少于30年。
40米高杆灯技术参数摘要：一、引言二、40米高杆灯的基本参数1.灯具高度2.灯具功率3.灯具光源4.灯具照射范围三、40米高杆灯的性能特点1.抗风能力2.防腐性能3.照明效果4.安全性四、40米高杆灯的应用场景1.道路照明2.广场照明3.停车场照明4.园林景观照明五、40米高杆灯的选购与安装注意事项1.选购注意事项2.安装注意事项六、总结正文：一、引言随着城市化进程的加快，照明设施在城市建设中发挥着越来越重要的作用。
40米高杆灯作为一种常见的室外照明设备，以其高亮度、远照射范围、抗风能力强等优点受到了广泛关注。
本文将对40米高杆灯的技术参数进行全面解析，以帮助大家更好地了解和选购这款产品。
二、40米高杆灯的基本参数1.灯具高度：40米高杆灯的字面意思是指灯具的高度为40米。
这款灯具的高度可以根据实际需求进行定制，满足不同场景的照明需求。
2.灯具功率：40米高杆灯的功率因光源类型和数量的不同而有所差异。
一般来说，LED光源的功率较低，更加节能环保。
在选购时，可以根据实际需求选择合适的功率。
3.灯具光源：40米高杆灯通常采用LED光源，具有寿命长、亮度高等特点。
此外，还可以根据需求选择钠灯、汞灯等光源。
4.灯具照射范围：40米高杆灯的照射范围根据光源类型和高度有所不同。
一般来说，LED光源的照射范围较广，能够满足大面积的照明需求。
三、40米高杆灯的性能特点1.抗风能力：40米高杆灯采用优质钢材制造，具有良好的抗风性能。
在设计时，需要考虑风力因素，确保灯具在强风天气下稳定可靠。
2.防腐性能：40米高杆灯的防腐性能至关重要。
一般来说，灯杆采用热镀锌处理，灯具采用喷涂防腐工艺，有效提高灯具的使用寿命。
3.照明效果：40米高杆灯采用高亮度LED光源，照明效果显著。
同时，灯具具有调节照射角度的功能，可根据实际需求调整照明范围。
4.安全性：40米高杆灯在设计时需考虑安全性。
灯具采用防爆、防水、防尘等防护措施，确保照明设备在各种恶劣环境下稳定运行。

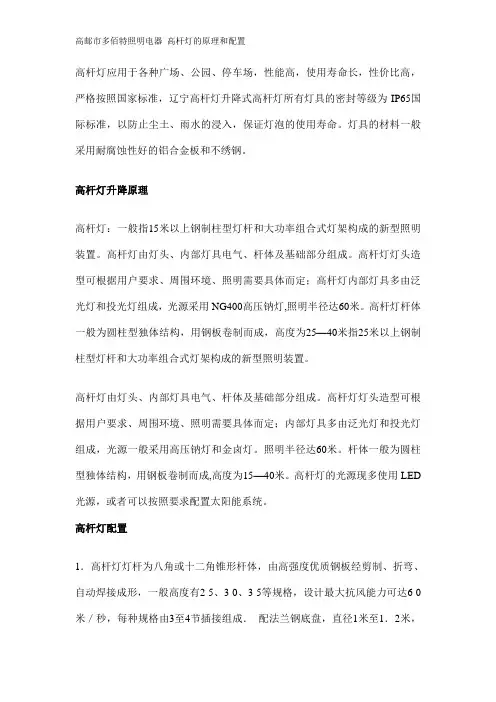

高杆灯应用于各种广场、公园、停车场，性能高，使用寿命长，性价比高，严格按照国家标准，辽宁高杆灯升降式高杆灯所有灯具的密封等级为IP65国际标准，以防止尘土、雨水的浸入，保证灯泡的使用寿命。
灯具的材料一般采用耐腐蚀性好的铝合金板和不绣钢。
高杆灯升降原理高杆灯：一般指15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。
高杆灯由灯头、内部灯具电气、杆体及基础部分组成。
高杆灯灯头造型可根据用户要求、周围环境、照明需要具体而定；高杆灯内部灯具多由泛光灯和投光灯组成，光源采用NG400高压钠灯,照明半径达60米。
高杆灯杆体一般为圆柱型独体结构，用钢板卷制而成，高度为25—40米指25米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置。
高杆灯由灯头、内部灯具电气、杆体及基础部分组成。
高杆灯灯头造型可根据用户要求、周围环境、照明需要具体而定；内部灯具多由泛光灯和投光灯组成，光源一般采用高压钠灯和金卤灯。
照明半径达60米。
杆体一般为圆柱型独体结构，用钢板卷制而成,高度为15—40米。
高杆灯的光源现多使用LED 光源，或者可以按照要求配置太阳能系统。
高杆灯配置1．高杆灯灯杆为八角或十二角锥形杆体，由高强度优质钢板经剪制、折弯、自动焊接成形，一般高度有2 5、3 0、3 5等规格，设计最大抗风能力可达6 0米／秒，每种规格由3至4节插接组成．配法兰钢底盘，直径1米至1．2米，厚3 0 mm至4 0 m m。
2. 高杆灯功能性以框架结构为主，也有以装饰性为主材料以钢通、钢管为主，灯杆、灯盘采用热浸锌处理。
3．高杆灯电动升降系统由电动马达、卷扬机、三组热浸镀锌控钢丝绳及电缆等组成。
灯杆体内安装，升降速度为每分钟3至5米。
4．高杆灯导向、卸荷系统由导向轮和导向臂组成，确保灯盘在升降过程中不会发生横向移动，保证灯盘上升到位时，能将灯盘自动脱落并由挂钩锁定。
5．高杆灯照明电器系统设6—2 4盏4 0 0 w一1 0 0 0 w金卤(白光)、投光、泛光灯具，电脑时控器可自动控制开关灯时间及部分照明或全照明，6．高杆灯防雷系统：灯顶加装1．5米长避雷针，地下基础装1根1米长接地线并与地下螺栓焊接。
10米高杆灯参数-概述说明以及解释1.引言1.1 概述杆灯作为城市道路照明的一种重要设备，扮演着照明和交通安全的双重角色。
其中，10米高杆灯作为较为常见的一种类型，具备一定的特殊性和参数要求。
本文旨在对10米高杆灯的参数进行详细介绍和分析。
首先，我们将从灯杆的高度、功率、光源和功效等方面来进行讨论。
10米高杆灯的高度恰到好处，既能提供良好的照明效果，又不会造成过高的浪费。
其功率通常在30瓦至150瓦之间，根据实际需要来选择。
光源方面，常用的有LED光源和钠灯光源，LED光源具有高亮度、高光效和长寿命等特点，而钠灯光源则具有高效能、稳定性好的优点。
同时，功效方面，10米高杆灯通常采用对称光分布设计，能够实现较好的照明效果。
接下来，我们将介绍10米高杆灯的防护等级、工作温度和使用寿命。
对于城市的户外环境，灯具的防护等级必不可少。
10米高杆灯常采用IP65级别的防护，能够有效防止灰尘、雨水和异物的侵入。
同时，工作温度也是一个重要的考虑因素，良好的散热设计能够确保灯具在恶劣环境下的正常工作。
另外，10米高杆灯的使用寿命通常为5万小时以上，能够满足长期使用的需求。
最后，我们将探讨10米高杆灯的安装和维护要点。
对于灯具的安装，需要合理选择安装地点和角度，确保照明范围的均匀性和广度。
而对于维护方面，定期进行维护和清洁工作，检查电缆连接和电源等，能够保证灯具的正常运行。
综上所述，10米高杆灯的参数包括高度、功率、光源、功效、防护等级、工作温度、使用寿命以及安装和维护要点等。
了解这些参数，能够为城市的照明设计和工程提供参考和指导，进一步提升路灯的性能和效果。
1.2 文章结构文章结构部分的内容主要是介绍文章的组织结构和各个部分的内容。
在本文中，文章的结构如下：2. 正文部分：2.1 第一个要点：关于10米高杆灯的参数中的第一个重点。
2.2 第二个要点：关于10米高杆灯的参数中的第二个重点。
2.3 第三个要点：关于10米高杆灯的参数中的第三个重点。
升降式高杆灯安装使用说明一、概述：GB32型升降式高杆灯、广泛使用于宽阔道路、立交桥、广场、停车场、洗车场、港口、货场、列车编组场、机场停机坪等场所的大面积和照明。
二、主要技术参数：1、安装总高度25-40 m2、灯盘直径 4.2 m3、总功率15 KW4、配用电机功率 1.5 KW5、钢丝绳承载能力＞5000 Kg6、升降速度＜0.2 m/s7、总重量6500 Kg8、插接深度0.8-1 m三、结构：GB32型升降式高杆灯由灯盘（其上装灯具）、灯杆、升降机构、电气装置等组成。
灯盘可升可降，便于维护和检修。
灯盘用优质钢板（亦可选用不锈钢、铝合金等材料）制成。
上面装有灯具、光源、镇流器、触发器、挂钩总成、接线端子等。
灯盘造型满足用户要求确定。
灯杆为一次成型多菱锥形杆。
本杆选用碳素钢板折压成多菱锥形，并运用CO2气体保护焊工艺拼焊成均匀变径的锥形杆，再插接而成整根灯杆，无需横向焊接。
灯杆内外表面热镀锌后刷面漆或喷塑，杆底部长方形孔内装升降结构和电气装置，杆顶部固定有滑轮组，行程开关，挂钩装置及防雨罩、避雷针与灯杆融为一体。
安装完毕后，请用户参照国家有关规定实施可靠保护接地。
升降机构有ZD型电机、连轴器、卷扬机械等组成。
一旦失电能立刻保持灯盘停止在任意状态，不滑动，从而保证安全。
卷扬机构由钢丝绳、卷筒、蜗轮蜗杆减速箱，齿轮副、钢丝滑轮组等零件组成，运转安全可靠，操作方便。
电源装于灯杆下部门内的屏蔽盘上，包括灯组电源，电机电源及控制部分。
亮灯时接通主电缆，升降时切断。
灯具电源可分三组，由S1-S3扭子开关选择时控或手控。
四、操作方法：1、灯盘上升及自动挂钩。
（1）检查卷扬机械是否正常。
（2）将控制按钮接好。
（3）功能转换开关WK转向“挂钩”位置。
（4）按“上升”按钮AQ l，电机上升至上升行程开关XK1时，自动停止上升。
（5）按“下降”按钮AQ2，至挂钩自动挂妥，即按“停止”按钮AQ32、下降与自动脱钩（1）取下灯组电源插座，并将控制按钮接好。
高杆灯口径推算与核算高杆灯一般是插接式的连接，上期我们讲到了杆体口径的推算，插接长度的推算，这次我们以高杆灯为例展开下面的培训。
高杆灯一般是以十二边型为主，分2-4节，有灯盘升降式，灯盘固定式两种升降式的高杆灯结构比较复杂，固定式的结构稍简单，例高杆灯25米，安装6套灯具，只有照片，没有任何参数的情况下我们如何开始核算成本。
1、先配参数，确定锥度比为11.02、看安装区域的风压系数（可以上网查询，只供参考）A类：近海海面和海岛，海岸，湖岸及沙漠地区B类：田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区C类：有密度建筑群的城市市区D类：有密集建筑群且房屋较高的城市市区以高邮为例，海拔高度为5.4米，基本风压=0.40（50年一遇的大风）属于D类地区，按照锥度比来推算：先确定上口径，上口径按正常的参数来考虑一般是在200-250之间，我们先确定上口径为210，壁厚为6毫米，可以推算出下口径：公式如下：下口径-上口径/高度（米）=锥度比下口径=锥度比*高度（米）+上口径计算得出：下口径为11.0*25+210=485，取整值：490推算出上下口径为：25米高杆灯上口径210，下口径490，然后计算下料尺寸与市场上的规格板材看看省不省料，下口径490*系数3.11=1524，可以采用市场上1510的板材。
然后开始推算各段的口径，上次培训的时候大家都有计算过，再来练练手。
25米高杆灯*3段=8.3米左右一段，从上往下推算第一段推算：11*8.3+210=301.3+2*6=317.3，（加整数320）插接长度是下口径的1.5或1.8倍：320*1.5=480，取整数：480或500，第二段上口径推算：11*（8.3-0.48）+210=296.02（不能加整数，只能减成整数）=296，下口径的推算：11*（2*8.3）+210+双壁厚=404.6成整数为405，405*1.5=607.5，取整数610插接深度第三节的上口径推算：11*（8.3+8.3-0.61）+210=385.89，取整数：385下口径前面已经推算出为490，25米高杆灯的参数如下：第一节210*320*6*8300第二节296*405*6*8780（加了插接长度）第三节385*490*6*8910（加了插接长度）可以计算重量核算成本：灯盘的结构与展开6个固定式灯具，灯具是圆形均布，还是朝一面均布如下图计算灯盘所用的材料，先确定灯具的尺寸，比如灯具的尺寸为300mm，300*6=1800，要安装六个灯具最少尺寸不能小于2000mm,每个灯具之间的间隙为100，需要增加500mm，所以6个灯具的安装长度不能小于2500mm,转变为直径为Φ800，如果按照上图左边的样式，那么半圆的材料长度为2500直径达到Φ1600，灯盘的横档和配重支架就是半径的尺寸，中心圆的直径不能小于底下口径490，我们在算材料的时候就可以算出所用的材料是多少米啦，。
设计高杆照明时应注意的问题1、合理选择顶部灯架及灯杆的结构形式通常高杆灯顶部灯架有固定式、升降式（电动升降或手摇升降）2种，灯杆也有单柱式和多柱式。
一般来说，升降式灯贺配单柱式灯杆，而固定式灯架既可配单柱式单杆也可配多柱式灯杆。
结构形式不同的高杆灯，建造费用相差很远，所需的维护条件也有很大的不同，一定要结合当地条件加以合理选择。
2、合理选择灯具的配置方式高杆灯灯架上灯具的配置方式有3种，即平面对称式、径向对称式和非对称式。
（1）平面对称式，灯具对称地配置在垂直对称面两侧的一个或几个水平面上。
主要适用于宽阔道路的照明。
（2）径向对称式，灯具是沿径向对称地配置在一个或几个水平面上。
主要适用于大面积广场、转盘和道路布置得比较紧凑的简单立交的照明。
（3）非对称式，灯具是根据实际需要而设置的，并分别瞄准一定的区域。
主要适用于大型、多层、复杂立交或道路分布很广，很分散的立交照明。
设置高杆照明时，必须根据受照场地及其周围环境的不同情况，合理选择灯具的配置方式，以达到最佳的照明效果。
3、摆正功能和美观两者的关系，合理选择高杆灯的造型高杆照明不是艺术照明，而是功能性很强的一种照明方式。
设计的基本原则之一就是首先要考虑功能，在满足功能要求的前提下尽量做到美观，决不能一味追求美观而牺牲功能。
第二，不同的照明场所对美观的要求也应有所不同。
如市区广场和立交的高杆灯，为了美化城市搞得美观些是完全必要的。
但在远郊或农村，那里的道路或立交所设的高杆灯就不必去追求美观，突出功能就可以了，这样做可以大大节省费用。
4、正确选择杆位时，既要使灯具发出的光到达预定的区域、符合布光要求，又要使灯具有效地位于驾驶员的视线以外，以避免和减弱眩光，提高驾驶员的视觉功能。
同时还要考虑维护时不要影响正常交通，不会民生撞杆事故。
为此，一般都把高杆灯设在距离主要道路10多米的绿化区内。
这样做，虽然得另辟通向高杆灯的道路供维护车辆出入，但总比设在路缘或道路中央不太宽的分车带上合理，因为在这种位置上，可能发生车辆撞杆、维修时高空作业车停在机动车道上也会阻碍交通，眩光也难于控制。
高杆灯配置参数与设计理念一、高杆灯配置参数：高杆灯一般用在广场，机场，球场等照明用。
一般选用多高的和多少火的合适呢。
这就要看一般照射面积需求。
对于一般球场来说的话适合10米到12米每个装2火150瓦装4组可以满足要求。
大型广场装两组18米的就可以每组8火200瓦。
说明：框架式灯头和封闭式灯头由于抗风阻力要求不同，灯杆的壁厚以及上下口径要要求不同。
封闭式的要求更高，因为路灯款式比较多，不能为您一一展示，如果您有需求，请您可以电话或在线咨询，如果有照片或者图样可订制。
二、采用模块化设计理念，便于安装、维护、维修；长寿：寿命可达10万小时以上，对普通家庭照明可谓"一劳永逸"。
酸清除钢板表面的氧热镀锌法化铁皮。
酸洗之后的钢板立即进入水箱中浸泡等待镀锌，这样可以防止钢板再氧化。
后经过酸洗、水清洗、挤干、烘干、进入锌锅（温度一直保持在445-465℃）热镀锌，再进行涂油和铬化处理。
三、高杆灯一般可分为升降式和非升降式。
升降式主杆高度一般是18米以上，电动升降操作方便，灯盘升至工作位置后，能自动将盘自动脱、挂沟，钢丝绳卸，升降式高杆灯设手动和电动两种升降控制方式，使灯盘可以安全可靠地降到离地面2.5米处，方便维护工作。
手动遥控装置引出线的长度为10米，操作人员在5米处遥控灯盘的升降，这样可确保操作人员的人身安全。
四、高杆灯的价格为何比较贵？很多客户都觉得高杆灯的价格太贵，今天高杆灯厂家就来为大家分析太阳能高杆灯，led高杆灯价格到底贵在哪？首先由于高杆灯灯杆高度比较高一般都在15米以上，并且我们都知道灯杆高度越高壁厚也相应增加，这样来说单一根路灯杆的价格就比较贵了，就拿普通的市其次高杆灯高度比较高，灯头功率也会比较大，一般都在100瓦以上，如果采用led灯头的话价格也是比较贵的。
如果是太阳能高杆灯的话，还要算上太阳能电池板和蓄电池的成本比市电高杆灯的更贵。
高杆灯一般指的是15米以上钢制柱型灯杆和大功率组合式灯架构成的新型照明装置，高杆灯的种类很多，大家可按照灯杆高度、金属杆柱结构以及灯盘落地方式的方式进行分类。
一、按灯杆高度
1.半高杆灯：半高杆灯高度为16~18米，可以看做是简化的小型高杆灯。
半高杆灯
多为固定式灯架或灯盘，灯光四周照射，灯架上安装250、400W高压钠灯或金卤灯。
2.高杆灯：灯杆或灯塔高度在20米以及上，我国规定高杆照明的高度一般不超过
45米。
体育场灯杆或灯塔最高达50~72米，用在广场照明的高杆灯，灯光向四周均匀投射，光源有高压钠灯、金属卤化物灯等。
二、按金属杆住结构
锥形杆结构轻巧合理、风阻小，成为高杆灯灯杆的主流。
三、按灯盘落地方式
1.灯盘升降：灯杆内有升降机构，灯盘可以升降，便于灯具安装和维护，灯盘落下时占地面积小，基本不影响交通和市政市容。
2.升降笼升降：升降笼配合高杆灯内升降机构，可以升至灯盘或落到地面，一个升降笼
可供多基固定式高杆灯使用。
3.倾倒式高杆灯：使用倾倒式高杆灯一定需要充足的灯杆落下场地，灯杆落地时不
能影响交通和城市人们正常的生活，在郊区、广场及体育场等处所可以选择使用。
4.攀爬式高杆灯：高杆灯灯高在20~72米，灯杆支撑架构结构形式可以是金属圆柱
形或桁架形式。
攀爬式高杆灯可以满足超大面积的照明需求，如大型体育场、码头、广场等场所。
5.固定式高杆灯：灯盘与灯杆固定，安装和维修不便，已较少使用。
上述便是南京天仲光电科技有限公司带来的有关高杆灯分类方面资讯，大家可进行参考，还想了解更多资讯，可直接登录该公司官网，即可知晓更多详细信息。
高杆灯的常见类别及配置
我们平时说的高杆灯，其实根据用途是千差万别的，根据不同使用场合对高杆灯的分类和叫法各不一样。
比如码头用的，叫做码头高杆灯，广场用的，叫做广场高杆灯，以此命名的有港口高杆灯，机场高杆灯，防爆高杆灯，不锈钢高杆灯等等。
通常认为超过15米的路灯杆，就叫高杆灯，或者叫做中杆灯，15-40米不等，常用的是15米、18米、20米、25米、30米这5种规格最常见。
其他的一般都是客户要求设计具体的高度，这个也就是我们常说的按高度来划分的高杆灯。
常见高杆灯配置如下：其灯杆高度大约30米左右，常见为升降式。
通用的材质采用宝钢Q235制作，杆身标准厚度为6.8.8.10.mm 热镀锌喷塑。
其钢板经模压成型常见多为棱形，一般为插立式钢杆。
其杆身上口径240.杆身下口径620mm.通常产品质保时间为20年不生锈，能抗12级台风。
15米高杆灯主杆由宝钢Q235的钢板折边成型，灯杆是分2套，壁厚分别是5/5mm，上口径220mm 下口径450mm 防护等级IP,65, 整体热镀锌防腐处理，经大型折弯机一次卷杆成型，热镀锌防腐处理，保证灯杆20年无腐蚀，外表喷白色塑，灯杆设计最大抗风能力可达35米／秒。
配置避雷针、防雨罩、杆内升降系统（变速型电机、连轴器、卷扬机构、钢丝绳、防坠落装置）、自动控制系统（控制电器、主辅电缆）。
灯体灯盖采用铝合金压铸，表面经静电喷塑处理，配高强度钢化玻璃结构轻巧耐腐蚀，防护等级IP,56。
透光罩采用曲面高强度钢化玻璃，耐高温200℃以上。
停电时可以手
动升降灯盘。
电机是上海产，主电缆是3*16＋1*10。
电器采用400W 飞利浦高压钠灯，配灯泡、镇流器、触发器。
货物出厂配合格标签。
合格的高杆灯产品一般都符合以上标准。
