人教版九年级物理19章生活用电单元检测(含解析)

人教版九年级物理第十九章生活用电单元检测（含答案）一、选择题(本题共10 小题,每题 4 分,共40 分)1.一种试电笔的构造如图所示,下列关于它的作用和使用描述正确的是（- ）A.试电笔可用来测试物体是带正电还是带负电B.试电笔通常也用来检查电气设备的外壳是否带电C.使用时手指不能碰到金属笔卡D.使用时人不会触电是因为试电笔氖管中氖气不会导电2.图甲是小明家的插线板,他发现开关控制着指示灯和插孔,同时他又发现即使指示灯坏了,只要开关是闭合的插孔仍然有电。

他据此画出了开关、指示灯(带保护电阻)、插孔与火线、零线的连接电路原理图(如图乙)。

以下说法正确的是（- ）A.图乙中的指示灯和保护电阻是并联关系B.指示灯(带保护电阻)与插孔是并联关系C.指示灯(带保护电阻)与开关是并联关系D.图甲中插孔之间是串联关系3.如图所示,是家庭电路的部分电路连接示意图,其中接线错误的是（- ）A.三孔插座B.两孔插座C.开关D.电灯4.图是用电热水壶烧水的情景,下列说法正确的是（- ）A.乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B.使用了标有“PE"的导线,即使壶壳带电,人接触它也无触电危险C.如果熔断器中的保险丝熔断,可以用铜丝或铁丝替代D.在“高ft”上烧水时,96℃就沸腾了,说明水的沸点随气压的升高而降低5.图中连接或做法符合安全用电原则的（- ）6.关于家庭电路和安全用电,下列说法正确的是（- ）A 所有家用电器的外壳都需要接地B.家庭电路中各个用电器都是串联的C.使用试电笔判断哪条导线是火线时,手要按住笔尾金属体D.若空气开关“跳闸”,一定是电路中出现了短路7.家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d 四点如图只有测a 点时氖管发光。

若电路中只有一处故障,则故障可能是（- ）A.进户零线断路B.灯泡L 断路C 开关S 接触不良D 导线cd 断路8.如图所示,在接线柱A、B 图间接入导线(其材料为普通铜丝),在接线柱C、D 间接入熔丝,接通电源,灯泡正常发光,四熔丝不熔断;断开电源,在B、D 间连上一根导线,再次接通电源时,灯不亮,熔丝熔断。

2019人教版九年级物理第19章生活用电单元测试（含解析）一、选择题2．有关测电笔的使用，下列说法正确的是A．氖管发光时测电笔接触的是零线4．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是A．B．C．D．6．如图是人们在生活用电中的几种做法，其中正确的是．试电笔的握法．带金属外壳的用电器使用合格的三孔插座．多个大功率用电器同时使用一个插座．使用绝缘皮破损的导线8．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬9．小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡就会变暗，他先后做了如下猜10．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是11．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b 点不发光．请你帮他分析发生的故障是14．如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则A．人不会触电，因为没有电流通过人体15．今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用16．如图甲所示为一个“一开三孔”开关，它连入电路如图乙所示．下列说法正确的是A．灯和插座是串联的B．灯和插座是并联的17．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是18．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定二、填空题19．如图所示是家庭电路的一部分，其中_________是火线，AB两根电线之间的电压是_________V．20．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装_________；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该_________．21．小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在_________处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的_________段发生_________故障．22．小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示_________．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与_________相连接，而且脚E 稍长一些可保证在插入插座和拔出插座时更安全，原因是_________．23．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是_________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_________插脚接火线．三、作图题24．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．25．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．参考答案与试题解析一、选择题2．有关测电笔的使用，下列说法正确的是4．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是．B．C．D．应用题；压轴题．家庭电路中的灯与控制它的开关是串联的，灯与插座是并联的；使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故；增加大功率用电器时，根据公式I=可知，电路中的电流会变大，因此需要更换干路中的导线和保险丝．电路中电流过大的原因有两个：一是短路；二是用电器的总功率过大．解：A、灯与控制它的开关是串联的，与插座是并联的．故A错误；．试电笔的握法．带金属外壳的用电器使用合格的三孔插座．多个大功率用电器同时使用一个插座．使用绝缘皮破损的导线8．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬9．小明同学发现，每当晚上将标有220V 1500W的热得快接入电路时，房内的灯泡就会变暗，他先后做了如下猜10．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象．关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是A．“跳闸”的原因是接线板中的电路发生了断路11．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b 点不发光．请你帮他分析发生的故障是短路，另一个是用电器总功率过大．解：A、根据P=UI可得：I=，家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断；B、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断；C、如果保险丝的熔断电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断；D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝．故选B．解决本题的关键是要知道保险丝是怎样来保护家庭电路的，并结合各种情况分析电路中电流大小的变化．14．如图所示，人站在干燥的木凳上，左手接触零线，右手接触火线，则15．今年5月12日是我国第4个防灾减灾日，我市各学校开展了形式多样的教育活动．某中学举办了关于家庭用16．如图甲所示为一个“一开三孔”开关，它连入电路如图乙所示．下列说法正确的是17．如图所示是某家庭电路，闭合开关，灯不亮，用试电笔接触c点氖管不发光，接触d点氖管发光．若该电路有两处故障，则下列判断正确的是18．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A．L灯头接线处断路B．L灯头接线处短路二、填空题19．如图所示是家庭电路的一部分，其中A是火线，AB两根电线之间的电压是220V．20．家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装空气开关；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该接地．21．小明想在家里安装一盏照明灯，他设计的电路如图所示．图中虚线框A和B两个位置应该接开关和电灯，那么开关应接在B处．小明请电工师傅正确安装完毕，闭合开关，电灯不亮．电工师傅用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的gf段发生断路故障．22．小刚家买了一套洗衣机，他发现洗衣机用的三角插头如图甲所示，其铭牌上标有“10A 250V”字样．其中“10A”表示允许通过的最大电流为10A．电源线插头的三个脚如图乙所示，脚E是把洗衣机的外壳与大地相连接，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是三脚插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线．23．如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是火线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线．三、作图题24．居民楼的楼道里，夜间楼道灯一直亮着会造成浪费．科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开．请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，要求只有在夜间有声音时灯才亮的自动控制电路，同时安装一个不受开关控制的三孔插座．对于三孔插座的接线方法是要求“左零右火上接地”．解：由分析知：灯泡与两个开关串联，且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套；三孔插座与灯泡并联，其接法为：左零右火上接地，作图如下：本题考查了声、光控灯和三孔插座的接线方法．接地线是为了把有金属外壳的用电器的外壳接地．25．如图甲所示，是小明常用的一个插线板．他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．干路开关控制所有的用电器．并联电路各用电器之间互不影响，串联电路的用电器互相影响．解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电．说明灯泡和插座之间是并联的．开关接在灯泡、插座和火线之间控制火线使用更安全．故答案为：根据用电器之间是否相互影响是判断用电器串联和并联的方法之一．。

人教版九年级物理第十九章生活用电单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图四幅图片中说法正确的是（）A．有人触电时应首先切断电源B．用湿抹布擦拭正在工作的台灯很安全C．使用测电笔时手应该接触笔尖金属体D．保险丝烧断（或空气开关跳闸）一定是电路发生了短路2、下列说法正确的是（）A．使用试电笔时，手不能接触笔尾金属体B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热C．电压是使电荷产生定向移动，形成电流的一种压力D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气3、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（）甲：电源绝缘皮破损仍然继续使用乙：用试电笔检测插座是否有电丙：用湿手将电饭煲插头拔下丁：洗衣机的金属外壳已经接地A．甲、乙B．乙、丁C．乙、丙、丁D．甲、乙、丙、丁4、下列说法中正确的是（）A．使用测电笔时，人体一定要接触笔尾金属体B．根据URI可知，当电阻两端的电压为零时，电阻也为零C．电流做了多少做功，就有多少其他形式的能转化为电能D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作5、下列关于材料的说法正确的是（）A．导体的电阻由其两端的电压和通过导体的电流共同决定B．用超导材料制成的保险丝可以提高家庭电路的安全性C．半导体材料常用于制作 LED 灯D．绝缘体在任何情况下都不导电6、关于安全用电常识的说法中正确的是（）A．用电器的金属外壳要接地B．电灯的开关接在火线和零线上都可以C．用湿抹布擦拭亮着的灯泡D．导线的绝缘皮破损后不需要更换7、如图所示为一种试电笔的构造图，下列说法中正确的是（）A．使用试电笔时手可以接触金属笔尖B．使用试电笔时手不要接触金属笔卡C．试电笔中的电阻可以用铁丝代替D．正确使用试电笔，若氖管发光则说明接触的是火线8、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（）A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态B．插头插入这个插座时，导致火线和零线相接触形成了短路C．这个插座的火线和零线原来就相接触形成了短路D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸9、下列做法中，符合安全用电原则的是（）A．使用试电笔时手触摸笔尖金属体B．空气开关跳闸后，应立即闭合C．用湿手触摸开关D．发生触电事故时，先断开电源10、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．发现有人触电应快速用手将人拉开C．用电器的金属外壳要保证良好接地D．用铜丝代替保险丝第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。

第十九章《生活用电》单元测试题一、选择题（每题3分，共45分）题号1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 答案1、下列说法中正确的是（）A、闸刀开关安装在电能表之前，目的是控制整个家庭电路B、电能表安装在进户线之后，用来量度家庭所消耗的电功率的多少C、电灯和插座都并联在由火线和零线组成的家庭电路上D、电灯与控制它的开关并联2、照明电路中保险丝被熔断可能是因为（）A．电路断路B．用电器总功率过大C．保险丝额定电流过大D．有人触电3、将台灯的插头插入电源插座，闭合开关后，发现台灯不亮，用测电笔检查灯座，两个接线柱都能使氖管发光，由此可知（）A．火线断路B．零线断路C．灯短路D．灯断路4、一般家用电器的三脚插头上都有标有一些符号和数字（标有“E”字的插脚比其它两插脚稍长一些），所示，从安全用电角度出发，下列有关解释中错误的是（）A．此插头能够承受的最大电压是250VB．标有“E”字的插脚一定接地线C．当拔下插头的瞬间用电器外壳首先与地线断开D．当插头插入插座的瞬间，用电器外壳先接地5、在家庭电路中，电灯软线的绝缘皮被磨破后可能发生短路，如发生短路，则会（）A．保险丝烧断 B．电流减小C．电压增大 D．用电器烧坏6、有一只“220 V、10 A”的电能表,按规定最多可接“220 V、40 W”的电灯 ( )A、50盏；B、55盏；C、56盏；D、 60盏7、当有人触电时，可以采取的正确做法是（）A．立即用手将触电者拉开 B．赶快切断电源C．用干燥的木棍将电线挑开 D．用没有绝缘柄的剪刀将电线剪断8、某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）9、下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。

一、选择题1．小明同学在家里将一个台灯插头插入墙上的插座。

闭合台灯开关的瞬间，家里的空气开关“跳闸”了。

对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大2．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了3．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。

检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。

造成这一现象的原因可能是（）A．进户的火线断路B．插座发生短路C．ab间断路D．cd间断路4．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的5．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体6．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的9．下列说法中不符合安全用电原则的是（）A．用试电表辨别火线和零线时，手不能接触笔尖的金属体B．在家庭电路中，电冰箱与电视机是并联的C．发现有人触电应先救人后断电D．搬动用电器前应先断开电源开关10．以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．家用电器着火，立即切断电源D．发现有人触电时，立即用手将人拉开11．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家庭电路中电流过大的原因，一定是电路中某处短路B．在山区遇雷雨时，可以靠在岩壁或大树下避雨C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话D．家中安装照明电路时，开关接在零线上12．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。

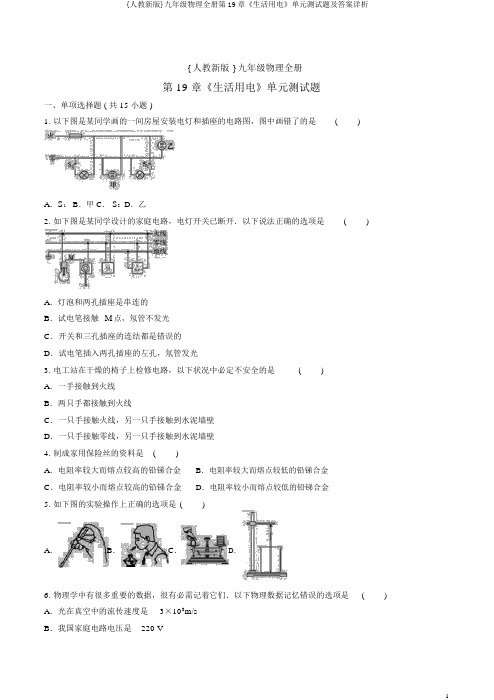

{ 人教新版 } 九年级物理全册第 19 章《生活用电》单元测试题一、单项选择题 ( 共 15 小题 )1. 以下图是某同学画的一间房屋安装电灯和插座的电路图，图中画错了的是()A．S1B．甲 C．S2 D．乙2. 如下图是某同学设计的家庭电路，电灯开关已断开．以下说法正确的选项是()A．灯泡和两孔插座是串连的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连结都是错误的D．试电笔插入两孔插座的左孔，氖管发光3. 电工站在干燥的椅子上检修电路，以下状况中必定不安全的是()A．一手接触到火线B．两只手都接触到火线C．一只手接触火线，另一只手接触到水泥墙壁D．一只手接触零线，另一只手接触到水泥墙壁4. 制成家用保险丝的资料是()A．电阻率较大而熔点较高的铅锑合金B．电阻率较大而熔点较低的铅锑合金C．电阻率较小而熔点较高的铅锑合金D．电阻率较小而熔点较低的铅锑合金5. 如下图的实验操作上正确的选项是 ()A．B．C．D．6. 物理学中有很多重要的数据，很有必需记着它们．以下物理数据记忆错误的选项是() A．光在真空中的流传速度是3×108m/sB．我国家庭电路电压是220 VC．水的密度是 1.0 ×10 3kg/m3D． 1 标准大气压等于76 mm水银柱产生的压强7.某同学想设计一个家庭厨房电路，此刻有 2 000 W 的电磁炉一个， 800 W 的微波炉一个， 800 W 的电饭锅一个， 100 W的抽油烟机一台， 10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，以下哪个规格的空气开关较合理()A．16A B．20A C．32A D．40A8.我校某办公室总合有 60 W的电灯 4 盏， 40 W 电灯 2 盏，它的进户线上应当采纳额定电流为多大的保险丝比较适合 ()A．3A B．C．D．9.某同学想设计一个家庭厨房电路，此刻有 2 000 W 的电磁炉一个， 800 W 的微波炉一个， 800 W 的电饭锅一个， 100 W的抽油烟机一台， 10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，以下哪个规格的空气开关较合理()A．16A B．20A C．32A D．40A10. 以下说法中，正确的选项是()A．为了安全，家庭电路中的熔丝越细越好B．用户增添了大功率用电器后，必定要换用较粗的熔丝C．电路上的电压越高，使用的熔丝要越粗D．绝不同意用铜丝来取代家庭电路中的熔丝11. 小明家的电路简化后如下图，察看该电路，以下说法中正确的选项是()A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的 D ．插座中的火线和零线是连通的12. 以下对于生活用电知识的认识中，不正确的选项是()A．发生触电事故时，人体必定直接或间接接触了火线B．在走廊和楼道使用声光控开关能够节俭用电C．家中的空气开关跳闸必定是因为发生了短路D．少用家用电器的待机功能是一种优秀的习惯13. 在家庭电路中若发生以下三种状况：①灯座里的两个线头相碰②开关里的两线头相碰③两孔插座中的两线头相碰，此中会惹起电路中熔丝熔断的是()A．①②B．①③C．②③D．①②③14. 小明、小红学习了电学的知识后，有了以下对话，此中正确的有()A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立刻切断电源2C．小明：把三脚插头最上边一个脚弄断后，插入两孔插座相同能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能防止触电15. 发现有人触电，应先()A．报警或喊人B．快速扶起，并送往医院C．找电工或专业人员急救 D ．想方法切断电源二、填空题 (共3小题)16.“漏电保护器”的作用是 ____________________．17.在平时用电中，需要特别警惕原来不应带电的物体 __________，原来绝缘的物体 ________，所以应当注意：防备绝缘部分 ________，防止电线跟其余金属物体 ________．18.(1) 闭合开关S，电灯L发光，人拿测电笔测试A点时，因为A点与零线相连，所以A点与大地之间的电压为 0 V ，故经过人体的电流为 0 mA，测电笔的氖管也不会发光；(2)若此时将零线保险丝拔掉，人拿测电笔试 A 点时，电流会经人体、测电笔流向大地，所以测电笔的氖管发光，假如此时人体触碰 A 点，人体不安全．三、实验题 (共1小题)19. 认识短路的危害设计实验目的：认识短路的危害器械：低压电源 ( 直流 6 V) 、开关、额定电流为 1 A 的保险丝、额定电压为 6 V 的灯泡、导线、电流表 ( 演示电流表， 0～ 5 A 档)进行实验(1)在图中， CD间接上一段保险丝， AB间接入电流表，其余部分按图所示连结好电路．(2)当开封闭合时，灯泡 ________( 填“发光”或“不发光” ) ，电流表 ________( 填“有”或“无” ) 示数．(3)断开开关，在 B、D 间接一根粗铜丝，当闭合开关的瞬时，你将会察看到________A．电流表的指针快速摇动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳固不变，灯泡正常发光D．电流表读数稳固不变，灯泡不亮剖析论证B、D 间接入铜丝时，灯泡被短路．依据欧姆定律知道，闭合开关的瞬时，线路中的电流________，通过保险丝和导线的电流________，可是保险丝的电阻比导线大好多，在电流相同时，导体的电功率跟电阻成 ________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度高升，这实质是我们学过的电流的 ________效应．四、简答题 (共3小题)20.当前新建的家庭电路中广泛采纳空气开关取代过去的保险丝，使用起来特别方便，从工作原理看，两者有什么差别？21.据报导：有很多重要火灾都是因输电线老化，绝缘性能降低出现短路所造成的，教训十分深刻．(1)请你剖析因电线短路而产生火灾的原由．(2)请你就电线老化发生火灾的问题，向用户提出一个合理的建议．22.电给我们的生活带来便利，不正确使用却带来危害．请你写出两个生活中安全用电的实例．五、计算题 (共2小题)23. 炎炎夏季马上到临，明显家新购买了一台 1 kW 的空调．已知他家原实用电器的总功率是 1 020 W，电能表上标有“ 220 V 10 A ”的字样．请你经过计算说明：(1)使用这台空调时，经过它的电流是多少？(2)从安全用电的角度考虑，明显家的电路能否同意安装这样一台空调？24.在用电顶峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了检查研究．如图供电电源的电压一直是220 V ，当用户的总功率是8.6 KW 时，用户实质获得的电压是215 V ．试求：(1)此时，标有“ 220 V 100 W ”的白炽灯的实质电功率是多少？剖析灯泡的亮度将怎样变化？(2) 当用户的总功率是8.6 KW时，经过输电线的电流是多少？输电线的电阻是多少？在 3 h 内输电线上耗费的电能是多少？( 忽视温度对灯丝电阻的影响)答案分析1.【答案】 A【分析】依据上边的剖析比较，能够判断 S1开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，简单发生触电事故．2. 【答案】 C【分析】 A、灯泡和两孔插座是互不影响的，所以是并联的，故 A 错误；B、M点经过灯泡与火线连结，所以试电笔接触M点，氖管发光，故 B 错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；3. 【答案】 C【分析】 A、电工站在干燥的椅子上一手接触到火线，电流没法形成回路，不会造成触电，故不合题意；B、电工站在干燥的椅子上两只手都接触到火线，电流没法形成回路，不会造成触电，故不合题意；C、一只手接触火线，另一只手接触到水泥墙壁，在火线、人体、大地之间形成回路，会造成触电，是不安全的，切合题意；D、一只手接触零线，另一只手接触到水泥墙壁，没有电流流过人体，不会造成触电，故不合题意．4. 【答案】 B【分析】保险丝的作用是在电流异样高升到必定的高度的时候，自己熔断切断电路，进而起到保护电路安全运转的作用，所以保险丝需要用电阻率大、熔点低的资料制作，应选项 B 切合题意，选项ACD不符合题意．5. 【答案】 A【分析】 A、用测电笔来鉴识火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不可以用嘴吹灭，故 B 错；C、托盘天平称量物质时要左物右码，故C错；D、丈量液体温度的时候，温度计的玻璃泡不可以接触到容器的底和侧壁，故 D 错误；6.【答案】 D【分析】 A、光是一种电磁波，光在真空中的流传速度是3×108m/s. 不切合题意．B、我国家庭电路电压是220 V ．不切合题意．C、水的密度是 1.0 ×10 3kg/m3. 不切合题意．D、标准大气压等于76 cm 水银柱产生的压强．切合题意．7. 【答案】 B【分析】家庭所实用电器的总功率P 总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式 P＝ UI 得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关同意的最大电流应略大于这一数值，且不宜太大，故只有 B 选项的 20 A 最适合．8.【答案】 D【分析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I ＝＝＝1.45 A，找出电流稍大于 1.45 A 的保险丝．9. 【答案】 B【分析】家庭所实用电器的总功率P 总＝2 000 W＋800 W＋800 W＋100 W＋10 W×4＝4 100 W；由公式 P＝ UI 得，这些用电器同时工作时，电路中的电流：I＝＝≈18.6 A，所选择空气开关同意的最大电流应略大于这一数值，且不宜太大，故只有 B 选项的 20 A 最适合．10. 【答案】 D【分析】当电路中有过大电流经过时，保险丝发热温度快速高升到熔点自动融化，切断电路；采纳保险丝的标准：规格适合的保险丝；相同长度的状况下，比较细的保险丝电阻大，易熔断，使电路中电器不可以正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB错误；要依据电路的需要( 同意经过的最大电流) 选择规则适合的保险丝，与电压没关，故C错误；铜丝的电阻率小、熔点高，取代保险丝不可以熔断，起不到保险作用，故 D 正确．11.【答案】 B【分析】 A、开关控制灯泡时，开关与灯泡串连连结，故 A 错误；B、家庭电路中各用电器并联连结，所以灯、电视和台灯是并联的，故 B 正确；C、依据图示可知，各个小彩灯按序连结，所以各个小彩灯之间是串连连结，故 C 错误；D、假如插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故 D 错误．12.【答案】 C【分析】 A、发生触电事故时，人体必定直接或间接接触了火线．A正确．B、在走廊和楼道使用声光控开关能够节俭用电． B 正确．C、家中的空气开关跳闸原由可能是发生了短路，也可能是用电器的总功率过大．C不正确．D、少用家用电器的待机功能是一种优秀的习惯． D 正确．13.【答案】 B【分析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会惹起保险丝熔断；②开关里两线头相碰，开封闭合，电路接通，用电器正常工作，不会惹起保险丝熔断．③两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会惹起保险丝熔断．14.【答案】 B【分析】 A、家里的电灯开关应接在火线和灯泡之间更安全．此选项错误；B、发现有人触电要立刻切断电源．此选项正确；C、把三脚插头最上边一个脚弄断后，插入两孔插座使用，当金属外壳的用电器漏电时，简单发生触电事故．此选项错误；D、用试电笔检测电路时，只需用手接触笔尾金属体，不接触笔尖金属体，站在地上使用也是安全的．此选项错误．15.【答案】 D【分析】一旦发生触电事故，应立刻断开电源开关，或用绝缘体将电线挑开，使触电者与电源离开，并进行现场急救．16.【答案】电流对人体造成损害时，自动切断电路，对人起保护作用【分析】假如站在地上的人不当心接触了火线，电流经过人体流入大地，漏电保护器会快速切断电流，对人身起到保护作用．17. 【答案】带了电导了电损坏接触【分析】在平时用电中，需要特别警惕原来不应带电的物体带了电，原来绝缘的物体导了电，所以应当注意：防备绝缘部分损坏，防止电线跟其余金属物体接触．18.【答案】不发发不安全【分析】19. 【答案】 (2) 发光有(3) A很大相同正热【分析】解：进行实验(2)当开封闭合时，由图可知，这是一个正常连结的电路，灯泡与保险丝串连，所以灯泡发光，电流表有示数．(3)断开开关，在 B、D 间接一根粗铜丝，此时灯泡被短路，电流经过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬时，将会察看到电流表的指针快速摇动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有 A 切合题意；剖析论证当 B、D间接入铜丝时，灯泡被短路．依据欧姆定律I ＝可知，闭合开关的瞬时，线路中的电流很大，经过保险丝和导线的电流相同，可是保险丝的电阻比导线大好多，由公式 P＝ I 2R 可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度高升，这实质是我们学过的电流的热效应．故答案为：20. 【答案】保险丝是利用电流的热效应空气开关是利用电流的磁效应【分析】在家庭电路中安装一个当电路中的电流过大时，能起到自动断开电路，保护电路的装置，保险丝或空气开关就能起到这个作用；即：当电路中的电流过大时，保险丝( 或空气开关 ) 自动熔断 ( 断开 ) ，保护电路．保险丝是靠电流经过时产生的电热来加热，达到自动熔断的目的，是利用电流的热效应．空气开关是利用电流的磁效应，将开关上的闸刀吸引，而断开电路的．21.【答案】答： (1) 当电线发生短路时，电路的总电阻很小，电流很大，由焦耳定律可知，短时间内会产生好多热量，使电线的温度急剧上涨，引燃邻近易燃物件．(2)例：实时改换老化的电线．在电线邻近不要堆放易燃物件．【分析】依据欧姆定律可知，当发生短路时，电路中电流会很大；依据焦耳定律可知，当电路中电流很大时，导体产生的热量会更多．22. 【答案】答： (1) 雷雨天气不可以在大树下避雨，因为树比较高，并且树上带有水，树木就成了导体，简单将雷电引下来，人在树下避雨便可能会触电．(2)将家用电器的金属外壳与大地连结起来，能够防备用电器漏电，防止发生触电事故．【分析】依据安全用电的原则：不接触低压带电体；不凑近高压带电体．联合生活实质列举实例．23.【答案】解： (1) 由P＝UI可得，使用这台空调时经过的电流：I1＝＝≈4.55 A ；(2)电能表同意家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因 P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，全部，明显家的电路同意安装这样一台空调．答： (1) 使用这台空调时，经过它的电流是 4.55 A ；(2)从安全用电的角度考虑，明显家的电路同意安装这样一台空调．【分析】 (1) 依据P＝UI求出空调使用时经过的电流；(2) 由电能表的参数可知正常工作电压和同意经过的最大电流，依据P＝ UI 求出同意家用电器同时工作的最大功率，而后与全部家用电器的总功率对比较，而后得出答案．24. 【答案】解：(1) 灯泡的电阻为R＝＝＝ 484 Ω ，灯泡的实质功率为P实＝＝＝95.5 W ，因为 P实＜P额所以灯泡亮度将变暗．(2) 经过输电线的电流为I ＝＝＝40 A，因为输电线与用户是串连，所以电流相等，输电线两头的电压为 U线＝220 V－215 V＝5 V，输电线的电阻为R 线＝＝＝Ω ，输电线上耗费的电能为W线＝ U线 It ＝5 V×40 A×3×3 600 s ＝2.16 ×10 6J.答：灯的实质功率W，灯泡亮度将变暗；输电线的电流40 A，电阻Ω，耗费的电能 2.16 ×106 J. 【分析】 (1) 已知灯泡的额定电压和额定功率，依据＝求出灯泡的电阻，再依据＝求出灯泡的R P实质功率，依据灯泡的亮暗取决于灯泡的实质功率剖析灯泡亮度的变化．(2)依据 I ＝求出经过输电线的电流，依据串连电路电压特色求出输电线分得的电压，再依据欧姆定律求出输电线的电阻，最后依据 W＝UIt 求出在3 h内输电线上耗费的电能．。

第十九章《生活用电》测试卷r 单选H 洪15小题）1. 应该用测电笔去辨别火线与零线，决不能用手宜接去接触电线.这是因为（）A.T-接触火线时.于不会发光.无法辨别火线 B. 于接触零线时，通过人体的电流很大，人体会触电C. 氛管发光时，一定不会有电流通过人体D. 氛管发光时，通过人体的电流很小，人体不会触电2. 小明触摸电冰箱门时感到于“麻”，下表列出小明对造成手“麻•'原因的四种猜想，你认为其中的（）猜 想是合理的.3•如图是小明家的部分电路•开始时空部分工作正常•他将电饭煲的插头插入三孔插座后.正烧水的电热壶突然停止工作.但电灯仍正常发光.拔出电饭煲的插头.电热壶仍不能工作，把试电笔 分别插入插座的左、右孔.氛管均发光.若电路中只有一处故障.则（） 火线…A ………：B闭合后.发现电灯］不亮.用测电笔测试6 d 两点时.烦管都发光，测试b 、,两点时.两点都不能使氛管发光.则故障可能是（ ）A.答案AC.答案CB.答案BD.答案DA. 电热壶所在电路C.路的C 、D 间C. 电灯的灯丝断了B. 6 d2间某处断路 D. b 、f 之间某处断路6•如果高压线断了.落在地上.那么不要靠近，更不能用手去捡•应该派人看守.并赶快找电工处7•某家庭电路的组成如图所禾，下列说法正确的是（）C. 彩灯接入电路后都不亮.是由于其中的一个小彩灯短路D. 有金屈外壳的家用电器必须用三孔插座.以确保安全8.卜•列家庭电路中•开关S 和电灯L 的接线正确的是（ ）炖 ------------10•如图所示是小明常用的一个插线板・他在使用中发现：插线板上的指示灯在开关断开时不发光.理.这是因为（）A.靠 C. 靠近会造成高压9 •如图所示为一个三孔插座•正确的连接是（ A. 1孔接零线• 2孔接地线• 3孔接火线 B. 1孔接地线■ 2孔接火线• 3孔接零线 C. 1孔接零线，2孔接火线• 3孔接地线 D. 1孔接火线• 2孔接地线• 3孔接零线 B.控制灯泡的开关可插孔不能提供工作电压：而在开关闭合时指示灯发光.插孔可以提供工作电压：如来指示灯损坏. 开关闭合时插孔也能提供工作电压.选项中正确的连接方式是（）A.控制电灯的开关应安装在零线上 B. 使用金属外壳的家用电器•其外壳必须接地线C. 电路中的电流过大.一定是发生了短路现彖D. 同时工作的用电器越多.电路的总电阻越大 15 •家庭电路由进户线开始到灯和插朋正确的顺序是（）A ・进户线、电能表、总开关、保险装迓、灯和插座B. 进户线、电能表、保险装置、总开关、灯和插座11 •卜列物理址的认识中.最接近实际的是（A. 我国家庭电路的电压为380 VB. 教室里H 能灯的功率为18 W12•关于家庭电路・F 列说法正确的是（C. 冷冻室里冰淇淋的温度为10弋D. 一个普通中学生的质虽约为500 kg 13•家庭电路中.空气开关的主要作用是（A.保持电路的电压不变 B. 可以节省电能 14.下列做法中.符合安全用电要求的是（A. 帘雨天气躲在大树底下避雨B. 发现的人触电时.立即用手把人拉开C.保证用电器功率C. 进户线、总开关、电能表、保险装置、灯和插座D. 进户线、灯和插座、保险装置、总开关、电能表二、填空題（共3小题）16. _______________________________________________ 在家庭电路里，控制用电器的开关与用电器是_________________________________________________ 联的，保险丝也要________ 联在电路里，各盏灯或用电器都是________ 联的.17. _______________________________________________ 家庭电路主要由进入家庭的进户线（电源线）、_____________________________________________ 、________ 、 _______ 、开关、插座、用电器组成.为门杲证孑用电器Z间"不影响，各个用电器何是___________ 联的（叶出••或“并”）.18. （1）闭合开关S・电灯］发光，人拿测电笔测试A点时，由于&点与零线相连.所以人点与大地之间的电压为0V,故通过人体的电流为OmA・测电笔的氛管也不会发光：（2）若此时将零线保险丝拔掉，人拿测电笔试A点时，电流会经人体、测电笔流向大地，所以测电笔的氛管发光，如果此时人体触碰&点.人体不安全.三、实验题共］小19. 认识短路的危害设计实验目的：认识短路的危害器材：低压电源（直流6V）、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表（演示电流表，0〜5 A档）进行实验（1）在图中，CD间接上一段保险纹，力3间接入电流表•其它部分按图所示连接好电路.（2）______________________ 当开关闭合时.灯泡___________________ （填“发光''或“不发光）电流表______________________ （填“有“或“无J示数.（3）____________________________________________________________________ 断开开关，在8、D何接一根粗铜丝，当闭合开关的瞬间，你将会观察到_________________________A. 电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B. 电流表的指针无示数，保险统不会熔断C・电流表读数稳定不变，灯泡正常发光D. 电流表读数穂定不变，灯泡不亮分析论证B、D间接入审丝时，灯泡帔短路.根据欧姆定律知道，闭合开关的瞬间，线路中的电流________ ,通过保险丝和导线的电流 _________ ・但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________ 比.所以保险纹的电功率比铜统的电功率大得多，便保险丝的温度升髙，这实际是我们学过的电流的效应.四、简劄S(共3小JR)20.目前新建的家庭电路中普遍采用空气开关取代过去的保险丝，使用起來非常方便.从工作原理看.二者有什么区别？21 •完全相同的甲、乙、丙三个大功率家用电器.现只把甲、乙两个用电器接入了家庭电路中时均正常工作.再把丙用电器接入这个家庭电路中时，总保险丝熔断.是丙用电器有短路故障？还是总功率过大？请说出你的判断方法.22. 家用插座中在使用时经常出现突然“冒烟烧坏”现彖.分析原因：(1) 很可能是因为插座电路发生了什么故障？(2) 此故障还可能造成什么后果？(3) 此现彖的能呈是如何转化的？五、计算题共2小灿23. 在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调査研究.如图供电电源的电压始终是220 V.当用户的总功率是8.6KW时.用户实际得到的电压是2I5V.试求：(1) 此时.标右=220 VI00W-的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2) 当用户的总功率是&6 KW时.通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)24•炎炎夏日即将来临.明明家新购置了一台1 kW的空调•已知他家原有用电器的总功率是1 020 W.电能表上标右*220 V 10 A”的字样•请你通过计算说明:(1) 使用这台空调时.通过它的电流是多少？(2) 从安全用电的角度考电.明明家的电路是否允许安装这样一台空调？1. 【答案】D【解析】A、当手接触火线时.由于火线与大地之间的电压为220 V.而人体安全的电压是不高F36 V,因此于•直接接触火线，人会有生命危险：B、手只接触零线时，由于零线与大地Z间的电压为0・不会有电流通过人体：CD、用测电笔测虽火线时，加在测电笔和人之间的电压是220 V,测电笔和人是串联的.串联的电阻起分担电压的作用，电阳越大.分担的电压越大，测电笔的电阻很大.分担的电压很大.人分担的电压很小电流很小.电压不高于36 V,不会对人造成危害.2. 【答案】C【解析】A、火线断路.于接触冰箱门是不会触电的，所以A是错误的：B、火线和零线接触，就会出现短路，就会烧坏保险丝，乎接触电冰箱门不会触电，所以B是错误的：C、火线与电冰箱的金属外壳接触.金屈外壳就相当于火线的延伸.单于•接触金屆外壳就会触电，所以C 是正确的：D、电冰箱门的金届外壳接了地.金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金届外壳是不会触电的，所以D是错误的.3. 【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氛管均能发光.说明火线何电，而零线开路了.且是在U D之间开路.4. 【答案】C【解析】A、由欧姆定律得，电压越奇越危险，A正确：B、避帘针可以将需•中带的电引到地下，可以防甫，B正确：C、人出汗后，人体的电阻会发生改变，C错误：D、家庭电路中用电器的金属外壳应接地.这样可以防止外壳漏电而发生触电事故，D正确.5. 【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在。

人教版九年级物理下册《第十九章生活用电》单元检测卷(附答案解析)（考试时间：90分钟试卷满分：100分）学校:___________班级：___________姓名：___________学号：___________注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

2．测试范围：人教版九年级全一册第十九章：生活用电。

第Ⅰ卷一、单项选择题：本题共10小题，每小题3分，共30分。

1．（2022·河北石家庄·模拟预测）小明吃火锅时，由于三孔插座不够用，小明决定将电火锅三脚插头上最长的一个金属脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（）A．家庭电路中的电流过大，空气开关跳闸B．电火锅不能正常工作C．电火锅的金属外壳和地线断开，可能有触电危险D．两孔插座断路，不能再继续使用2．（2022·湖南常德·中考真题）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（）第2题图第3题图第5题图A．电能表是测量家庭电路中用电器总功率的仪表B．a线是零线，b线是火线C．开关是串联在火线与灯泡L之间的D．电视机与电风扇是串联在电路的3．（2022·江苏徐州·中考真题）如图所示为某家庭中接线板的使用情况，下列说法正确的是（）A．符合使用规范B．可以正常使用C．这是超负荷运行D．不会引起安全事故4．（2022·全国·九年级）在《电工手册》中，列出了白炽灯的常见故障与检修方法：（1）灯泡的灯丝断了，换新的灯泡；（2）灯头内的电线断了，换新线并接好灯泡；（3）开关等处的接线松动，检查加固；（4）熔丝断了，更换熔丝。

上述故障现象的可能原因可以概括为（）A．电路中出现了短路B．电路中出现了断路C．并联变成了串联D．供电电压偏低5．（2022·湖北武汉·模拟预测）如图所示，在接线柱A、B间接入铜丝，在接线柱C、D间接入保险丝。

一、选择题1．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．关于家庭电路和安全用电，下列说法不正确．．．的是（）A．使用试电笔时，手指要按住笔尾的金属帽，用笔尖接触被测的导线B．电路中电流过大使自动开关跳闸，原因可能是短路也可能是用电器的总功率过大C．有金属外壳的家用电器，无需使用三脚插头D．对人体安全的电压是不高于36V4．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的5．“安全用电，珍爱生命！”这是我们应有的安全意识。

下列符合安全用电原则的是（）A．检修电气设备时断开总开关B．湿毛巾擦拭工作中的电风扇C．看见有人触电立即直接用手将其拖离电源D．几个大功率用电器接在同一插座6．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h7．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的8．下列做法中符合安全原则的是（）A．电视天线与电线接触B．雷雨天人站在大树下避雨C．用湿抹布擦通电的灯泡D．将洗衣机的金属外壳接地9．生活中有很多现象包含着物理知识，下列说法中错误的是（）A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线10．学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（）A．图中所有元件的连接都符合安全用电要求B．A、B两点间电压为0VC．站在地上的人接触A点，保险丝会熔断D．使用洗衣机时应选择插座C11．使用如图所示的插线板时发现：开关断开，指示灯不亮，插孔不能提供工作电压；开关闭合后，指示灯亮，插孔提供工作电压，此时即使指示灯损坏，插孔也能提供工作电压。

人教版九年级物理全一册《第十九章生活用电》单元测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题（每空2分共12分）1．如图所示，是家庭电路中的四种家用电器（电饭煲、洗衣机、电冰箱、电风扇），下列说法中不正确的是（）A．工作相同时间，其中产生热量最多的是电饭煲B．家庭电路中这四种电器之间连接方式既有并联又有串联C．为防止金属外壳带电对人造成伤害，金属外壳都应接地D．四种电器同时工作引起空气开关跳闸，原因可能是其中某个电器短路第1题图第2题图2．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。

移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。

下列说法错误的是（）A．保险丝的电阻比铜丝的大B．通过保险丝的电流比铜丝的大C．电流通过保险丝产生的热量比铜丝的多D．为了用电安全，禁止用铜丝代替保险丝D．保险丝熔断后，可用同规格的铜丝代替接上3．关于家庭电路，下列说法错误的是（）A．若保险丝熔断了，不可以用电阻更小的铜丝代替B.迷你电烤箱应该接在②插座C.同为220V﹣100W迷你烤箱与电风扇，都正常工作1小时，产生的热量相同D.若仅进户零线断路，合总开关及灯开关，试电笔接触插座①左右两孔氖管均发光4．关于家庭电路和安全用电，下列说法中错误的是（）A．家庭电路中火线与零线的电压为220V，零线与大地之间没电压B．三脚插头中与金属外壳连接的那个插脚稍长些，是为了让电器通电时外壳先接地，断电时外壳后离地C．一个电源插线板上接过多的用电器，可能会造成插线板电流过大被烧坏D．漏电保护器可在电流过大时自动切断电路5．如图甲所示是某同学家常用的一个插线板，如图乙所示是其内部接线图，将该接线板接入家庭电路中，闭合开关指示灯发光，下列说法错误的（）A．指示灯两端的电压为220VB．用试电笔测试三孔插座左孔（见图乙）试电笔氖管不发光C．如果只有指示灯损坏，开关闭合时插孔也能正常通电D．如果插座短路，家中的空气开关会跳闸6．小明发现近来家里的白炽灯泡发光变暗了些，小刚用下面的四句话解释了造成这个现象的一个可能原因：①通过灯丝的电流减小。
