储罐真空试漏检查记录储罐罐壁试漏检查记录储罐罐顶试漏检查记录储罐补强板试漏检查记录注：试验方法包括罐内充水、放水、真空法、氨气渗漏法、充气、煤气渗漏法及试验压力。

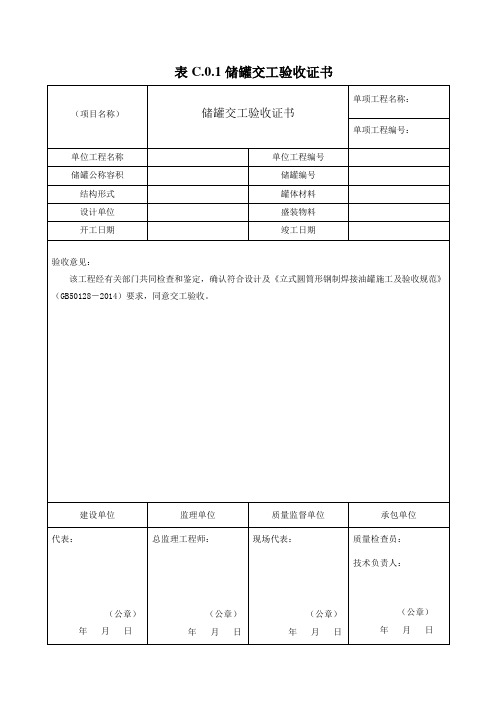

注：试验方法包括罐内充水、放水、真空法、氨气渗漏法、充气、煤气渗漏法及试验压力储罐体几何尺寸检查记录储罐焊缝返修记录项目名称：珠海恒基达鑫二期工程技术质量交底记录储罐交工验收证明书储罐酸洗钝化检查记录TK404贮罐充水试验方案珠海恒基达鑫二期工程我公司承建的TK404拱顶贮罐施工的充水试验在罐体附件内安装完毕并经检查后进行罐体充水试验；罐体充水试验合格后，进行加热盘管水压试验。
1. 充水试验前应备条件1.1罐体所有与罐体焊接附件均已焊完1.2充水管线均已连接完毕，且经过检查无泄露，支撑可靠。
1.3水源采用恒基达鑫一期消防水源从TK304罐基础墙边消防主管盲端引出通过装车站引至TK404进料口管线DG150 见附图。
1.4透光孔另加法兰盖上设置通气阀门，与大气相通，通过调节阀门控制水压。
水压通过U 型水管观察。
1.5用水量因采用DG150进水管预计进水时间1.5日。
2 罐壁、罐顶的严密性和强度试验,罐顶稳定性试验。
2.1 罐壁的严密性和强度试验均采用罐内充水来检查。
2.2 充水前，应将全部透光孔打开，充水试验应始终在监视下进行，充水过程中要注意观测基础沉降情况，当基础沉降量超过设计规定时，必须停止充水，及时处理。
充水时，应检查罐体有无渗水和显著变形。
2.3 罐内充水时，禁止锤击。
罐壁中若有渗漏现象，应将水位降至渗漏处300mm以下修复，修复后重新充水试漏。
2.4 罐体试验时，应防止由于气候变化造成罐内压力的突然波动，并随时注意控制压力做好安全措施。
2.5 当罐内充水高度在设计最高液位下1m时，封闭透光孔，利用U型玻璃管、阀门，进行缓慢充水升压，当罐内空间压力达到设计试验值0.2m水柱高时，暂停止充水，并在罐顶焊缝表面上涂以肥皂水，若未发现气泡,罐顶无异常现象，则认为罐顶严密性及强度试验合格,试验后立即打开阀门，恢复常压,使罐顶与大气相通；如果发现渗漏眼，放压排水至渗漏点以下及时补焊后，恢复。
交工技术文件说明表格完整版SHGD01-04交工技术文件说明工程名称：曹妃甸原油商业储备基地工程Ⅱ标段原油储罐主体工程一、工程概况：本储备基地工程建设包括：基地内工程和基地外工程两部分。
基地内部包括新建原油罐区（32座10万立方米大型浮顶原油储罐）、输油泵站、计量站（计量和标定）、35KV变电所、消防站、消防泵站（包括消防控制室）、泡沫站、含油污水预处理设施、污水和雨水提升泵站、综合办公楼（包括办公设施、工艺控制室、通信设施等）、净水设施、采暖锅炉房、化验室、维修间、仓库、车库、低压配电间、阴保间、现场机柜室等工程；储备基地外部工程包括：中石化曹妃甸油库的配套改造、中石化曹妃甸油库与商储基地间的原油输送管道、商储基地至拟建的中石化曹妃甸1000万吨/年炼化企业的原油输送管道、基地外供电电缆、基地外通信光缆以及本储备基地外部的供水管道、排污管道、雨水外排管道以及本商储基地与市政道路的连接等。
二、参建单位：储罐主体施工单位有：中国石化集团第十建设公司中国石化集团第四建设公司北京燕华建筑安装公司三、编制依据：中国石化管道《建设工程交工技术文件规定》；《石油化工工程建设交工技术规定》（SH3503-2001）；《立式圆筒形钢制焊接油罐施工及验收规范》（GB50128-2005）；四、编制说明①本交工资料按照中国石化管道《建设工程交工资料规定》编制而成，共分为综合管理卷、技术卷、工程物资质量证明卷和竣工图卷，共计56卷。
综合管理卷由6卷组成；技术卷由40卷组成；工程物质证明卷由7卷组成；图纸卷由3卷组成。
②本卷为综合管理卷第一卷，主要包括单位资质、管理人员报验申请表、承包合同、中标通知书、开工报告、工程实物量统计表、工程中交证书、工程量核定单、工程施工总结等内容。
③本交工技术文件的数量为一式三份，分正副本，正本一套，副本两套。
编制人：年月日审核人：年月日SHGD01-04交工技术文件说明工程名称：曹妃甸原油商业储备基地工程Ⅱ标段原油储罐主体工程一、编制说明①本卷为综合管理卷第二卷，主要包括特种作业人员报验申请表。
压力容器（球罐）工程交工资料表样目录序号名称编号备注1.工程交工资料目录VJ－012.压力容器产品安全性能监督检验证书特检院发3.交工验收证明书VJ－024.压力容器产品质量证明书VJ－035.产品合格证VJ－046.（）技术特性表VJ－057.施工执行的技术文件VJ－068.球罐基础检查记录VJ－079.球罐基础验收停点检查会签表VJ－0810.设备开箱检查记录VJ－0911.球罐预制件检查记录VJ－10～1212.设备安装垫铁隐蔽工程记录VJ－1313.球壳板验收停点检查会签表VJ－1414.球罐组装检查记录VJ－15～1715.压力容器（设备）组装检查记录VJ－1816.焊工资格登记表VJ－1917.无损检测人员资格登记表VJ－2018.焊接工艺规程VJ－2119.球罐焊前验收停点检查会签表VJ－2220.焊接检查记录VJ－2321.球壳板排版图22.焊缝布置图VJ－2423.工卡具布置图24.焊缝返修记录VJ－2525.球罐支柱检查记录VJ－2626.产品试板焊接检查及试验记录VJ－27 附试验报告27.射线探伤报告VJ－2828.焊缝超声波探伤报告VJ－29序号名称编号备注29.超声波探伤报告VJ－30 附检测位置图30.超声波测厚报告VJ－31 附检测位置图31.磁粉探伤报告VJ－3232.渗透探伤报告VJ－3333.射线检测综合报告VJ－3434.焊缝超声波检测综合报告VJ－35 附检测位置图35.表面检测综合报告VJ－36 附检测位置图36.设备热处理工艺报告VJ－37 附热处理曲线图37.热处理测温点布置图38.设备耐压（气密性）试验报告VJ－3839.球罐热处理柱腿移动记录VJ－3940.球罐焊后验收停点检查会签表VJ－4041.球罐热处理验收停点检查会签表VJ－4142.球罐水压试验验收停点检查会签表VJ－4243.基础沉降观测记录VJ－4344.安全阀调试记录VJ－44 附调试报告45.设备封闭检查记录VJ—4546.设备/管道防腐保温保冷涂漆施工记录VJ－4647.单位工程质量评定表VJ－4748.开工报告VJ－4849.竣工报告VJ－4950.焊接材料质量证书及扩散氢复验报告51.产品出厂质量证书制造厂提供52.产品铭牌拓印件53.设备、材料代用单54.竣工图总图55.Q/HSZ05.07 VJ－01 工程交工资料目录工程名称：工程编号：序号名称表号页数备注填表：Q/HSZ05.07J－02 交工验收证明书工程名称：冷轧镀锡板生产线气保站球罐改造及更新工程工程编号：武扩64-3设备名称氮气球罐设备编号13-8004 合同编号W2013-01-01容器类别Ⅲ类结构型式8柱三带混合式材质Q370R规格650m³重量136345kg 壁厚45mm设计压力 3.09MPa 设计温度-5~50℃工作介质氮气设计单位中冶南方工程技术有限公司制造单位中国化学工程第三建设有限公司开工日期2013-7-26 交工日期2013-11-30该工程经有关部门共同检查和鉴定，确认符合设计和TSG R0004-2009《固定式压力容器安全技术监察规程》、GB50094-2010《球形储罐施工规范》等标准要求，同意交工验收。
储罐工程一、新建储罐工程 (179)二、储罐大修理工程 (219)三、储罐防腐工程 (241)177第一部分：编制依据1、《SH3503-2007》石油化工工程建设交工技术文件规定2、《SY4200-2007》石油天然气建设工程施工质量验收规范-通则3、《GB50128-2005》立式圆筒形钢制储罐施工及验收规范第二部分：增减的表格1、取消了原《钢板测厚记录》、《储罐总体试验记录》、《罐体拼（组）装记录》、《储罐基础检查验收记录》、《储罐总体试验记录》2、增加了《储罐充水试验前条件确认》，《涂层测厚及附着力检查验收记录》3、便于准确的记录实验项目将原来的《储罐强度及严密性试验报告》分解为《浮顶储罐强度及严密性试验报告》《固定顶储罐强度及严密性试验报告》二个表格第三部分：预制表格1、储罐预制环节检查表格3张，针对罐底板、壁板、顶板分别进行预制跟踪检查记录。
便于追溯预制环节的施工质量。
2、这3张预制检查记录，填写难度较大，在编制新建储罐表格时，本不想作为归档表格要求，但新建罐的交工资料缺少了这3张预制检查记录，整体看来是不完整的，预制质量直接关系到储罐整体的安装质量，预制质量又是安装质量的保障，因此这3张表格在储罐技术资料中很关键举足轻重的分量，就按照归档资料要求进入归档目录中了。
3、这3张预制检查记录看似简单实际比储罐几何尺寸检查记录填写起来要繁琐的多。
①、《储罐底板预制检查记录》对每张预制完成的弓形边缘板的每个位置的尺寸都要详细测量、计算后才能填写。
②、《储罐壁板预制检查记录》对预制完成后的每层壁板中的每一张板位的壁板逐张进行长宽方向及对角线方向实际测量、计算然后填写检查记录。
③、《储罐顶板预制检查记录》对固定顶储罐的每一张瓜皮板预制完成后脱离胎具后采用弧形样板任意选择5个点测量弧度值。
4、储罐施工过程中，预制过程占有的时间大约是整体施工时间的1/4，可想预制环节的重要性，也只有这3张预制检查记录真实的反映、记录了这个阶段，所以很重要需要记录下来进入归档资料中。
178第四部分：表格汇总说明一、专业交接：土建罐基础施工完毕与安装单位交接需要监理、建设单位在场进行，土建单位现场实测填写安装单位接受。
二、预制阶段：SHGD03-CG1-01-03为3张预制阶段检查记录三、安装阶段：①、底板：储罐底板凹凸度检查记录②、壁板：储罐底圈壁板水平半径检查记录、储罐壁板安装弧度检查记录储罐壁板安装垂直度检查记录（每层壁板的安装检查）、储罐壁板高度检查记录（汇总检查）储罐壁板垂直度检查记录（汇总检查）③、固定顶：储罐固定顶凹凸变形检查记录、④、船舱：储罐船舱几何尺寸检查记录、储罐浮舱焊接施工记录、储罐浮舱试压记录、三、安装完毕罐体整体几何尺寸检查：储罐罐体组装记录、储罐罐体几何尺寸四、罐体附件安装检查：储罐附件安装检查记录五、安装完毕的罐体各部件、各部位的各项综合试验检查：储罐试漏检查记录（罐底板焊缝、浮船底板焊缝的真空试漏，浮舱焊缝煤油试漏、有的设计要求加强圈焊缝煤油试漏），中央排水系统整体动、静态试验记录（4次）热处理报告储罐焊接施工记录、焊缝返修记录六、储罐附属系统的安装检查：储罐消防系统整体水压试验记录SHGD03–TY-11接地装置安装检测记录（通用表格）七、储罐安装完毕上水试验储罐充水试验前条件确认固定顶储罐强度及严密性试验报告浮顶储罐强度及严密性试验报告储罐沉降观测记录储罐上水试验曲线图（接合储罐沉降观测记录的上水时间、水位高度绘制）179以上28项表格八、储罐电气仪表部分安装：参照电气仪表专业的相关表格进行填写，考虑到项目部一般签合同都是电气仪表和安装专业分开，因此电气仪表部分资料没有进入储罐安装目录。
九、防腐保温施工（通用表格）：SHGD03–TY-12除锈施工检查记录SHGD03–TY-13防腐工程施工检查记录SHGD03–TY-14保温工程施工检查记录涂层测厚及附着力检查验收记录（防腐阶段的检查，新增加的表格）以上在储罐安装全阶段全部记录各施工关键工序、关键项目的施工及综合试验，贯穿于每个项目中，真实、及时、齐全、规范记录整个储罐安装的施工过程。
180一、新建储罐工程181新建储罐工程归档目录一、综合管理卷：封面……………………………………………………………………………………………SHGD01-01A 交工技术文件总目录…………………………………………………………………………SHGD01-02卷内目录………………………………………………………………………………………SHGD01-03交工技术文件说明……………………………………………………………………………SHGD01-04施工企业资质证明资料（包括营业执照、资质证书、安全生产许可证、环境认证、质量管理体系认证、HSE管理体系认证等）工程中标通知书承包合同/协议建设单位办理的各项开工手续（施工作业许可证、施工作业安全协议、工程建设项目廉政协议书等）工业用火申请报告开工报告………………………………………………………………………………………SHGD01-05施工进度计划报审表…………………………………………………………………………参见监理表格交工报告………………………………………………………………………………………SHGD01-06 停工报告复工报告工程交工证书…………………………………………………………………………………SHGD01-08交工主要实物工程量统计表…………………………………………………………………SHGD01-10施工现场质量管理检查记录…………………………………………………………………SHGD01-09特种作业人员登记表…………………………………………………………………………SHGD01-11 （后附特种作业人员如焊工、电工、起重机械作业人员等资格证复印件）主要施工管理人员登记表……………………………………………………………………SHGD01-13（后附项目经理、质量员、安全员、材料员等相关项目管理人员复印件）主要施工设备/监测仪器登记表……………………………………………………………SHGD01-14 （附检定证书、试验报告等）施工图纸审查纪要/记录………………………………………………………………………SHGD01-15施工图设计交底记录…………………………………………………………………………SHGD01-16焊接工艺评定施工组织设计/方案（含审批页…SHGD01-17）重大质量、技术方案由建设单位组织的技术交底记录…………………………………………………………SHGD03-TY-16 182施工过程中会议纪要工程重大质量事故处理记录施工总结卷内备考表……………………………………………………………………………………SHGD01-20二、工程物资质量证明卷：封面……………………………………………………………………………………………SHGD01-01A 卷内目录………………………………………………………………………………………SHGD01-03 交工技术文件说明……………………………………………………………………………SHGD01-04 主要设备及备品、备件、随机资料交接清单…………………………………………………SHGD02-01 工程材料/设备/构配件报审表（参见监理表格）物资现场验收记录……………………………………………………………………………SHGD02-04 设备开箱检查记录……………………………………………………………………………SHGD02-05 合格证、质量证明文件汇总表…………………………………………………………………SHGD02-02 合格证、质量证明文件粘贴单…………………………………………………………………SHGD02-03 (包括各项设备、产品、管件、钢材产品质量证明书、检验报告、阀门的检测试验报告、材料复试报告、各项试验报告、性能检测报告等）各项设备产品说明书、相关设备产品的技术及图纸资料(与交接清单一起放入正本卷)卷内备考表……………………………………………………………………………………SHGD01-20 组卷说明：设备、产品、管件、钢材资料应按功能、用途分类集中，先设备、后材料的顺序编排。
三、技术卷：封面……………………………………………………………………………………………SHGD01-01A 卷内目录………………………………………………………………………………………SHGD01-03 交工技术文件说明……………………………………………………………………………SHGD01-04 单位工程质量验收记录……………………………………………………………………SHGD03-TY-01 质量控制资料核查表………………………………………………………………………SHGD03-TY-04 分部工程质量验收记录……………………………………………………………………SHGD03-TY-02 分项工程质量验收记录……………………………………………………………………SHGD03-TY-03 工程变更一览表（涉及到设计变更的放入图纸卷）……………………………………SHGD03-TY-05 工程联络单（涉及到设计变更的放入图纸卷）……………………………………………SHGD03-TY-06 工程量核定单……………………………………………………………………………SHGD03-TY-07 工程量签证单……………………………………………………………………………SHGD03-TY-08 （工序）报验申请表…………………………………………………………………………参见监理表格隐蔽工程检查记录………………………………………………………………………SHGD03-TY-10183储罐基础交接验收记录（一）（二）………………………………………………SHGD03-JZ-014A、B 储罐底板预制检查记录…………………………………………………………………SHGD03-CG1-01储罐壁板预制检查记录…………………………………………………………………SHGD03-CG1-02储罐顶板预制检查记录…………………………………………………………………SHGD03-CG1-03储罐底板凹凸度检查记录………………………………………………………………SHGD03-CG1-04储罐底圈壁板水平半径检查记录………………………………………………………SHGD03-CG1-05储罐壁板安装弧度检查记录……………………………………………………………SHGD03-CG1-06 储罐壁板安装垂直度检查记录…………………………………………………………SHGD03-CG1-07储罐固定顶凹凸变形检查记录…………………………………………………………SHGD03-CG1-08储罐壁板高度检查记录…………………………………………………………………SHGD03-CG1-09储罐壁板垂直度检查记录（本次增加217页）………………………………………SHGD03-CG1-29储罐船舱几何尺寸检查记录……………………………………………………………SHGD03-CG1-10储罐罐体组装记录………………………………………………………………………SHGD03-CG1-11储罐试漏检查记录………………………………………………………………………SHGD03-CG1-12储罐浮舱焊接施工记录…………………………………………………………………SHGD03-CG1-13储罐浮舱试压记录………………………………………………………………………SHGD03-CG1-14中央排水系统整体动、静态试验记录…………………………………………………SHGD03-CG1-15管道试压记录…………………………………………………………………………SHGD03-GD1-29 阀门/管件检验试验记录………………………………………………………………SHGD03-GD2-02储罐附件安装检查记录…………………………………………………………………SHGD03-CG1-16储罐焊接施工记录………………………………………………………………………SHGD03-CG1-17焊缝返修记录……………………………………………………………………………SHGD03-CG1-18储罐罐体几何尺寸检查记录……………………………………………………………SHGD03-CG1-19储罐强度及严密性试验报告…………………………………………………………SHGD03-CG1-20/21储罐消防系统整体水压试验记录………………………………………………………SHGD03-CG1-22热处理报告………………………………………………………………………………SHGD03-CG1-25储罐充水试验前条件确认………………………………………………………………SHGD03-CG1-24储罐沉降观测记录………………………………………………………………………SHGD03-CG1-26储罐浮船升降观测记录…………………………………………………………………SHGD03-CG2-02储罐上水试验曲线图……………………………………………………………………SHGD03-CG1-27接地装置安装检测记录(储罐安装单位做接地系统时填写233页)……………………SHGD03–TY-11除锈施工检查记录…………………………………………………………………………SHGD03-TY-12防腐工程施工检查记录……………………………………………………………………SHGD03-TY-13保温工程施工检查记录……………………………………………………………………SHGD03-TY-14涂层测厚及附着力检查验收记录………………………………………………………SHGD03-CG1-23 184检验批质量验收记录（具体表格：参见SY 4200系列专业验收规范）不合格项的处理记录及验收记录卷内备考表……………………………………………………………………………………SHGD01-20四、图纸卷：封面……………………………………………………………………………………………SHGD01-01A 卷内目录………………………………………………………………………………………SHGD01-03 工程变更一览表……………………………………………………………………………SHGD03-TY-05 工程联络单…………………………………………………………………………………SHGD03-TY-06 设计变更通知单施工图纸卷内备考表……………………………………………………………………………………SHGD01-20185新建储罐工程归档用表186187188表格主要对底板弓形边缘板的预制检查：参照GB50128-2005立式圆筒形钢制储罐施工及验收规范第8页表3.3.3弓形边缘板尺寸允许偏差对预制完毕的弓形边缘板进行检查记录。
