智能ic卡读写的课程设计

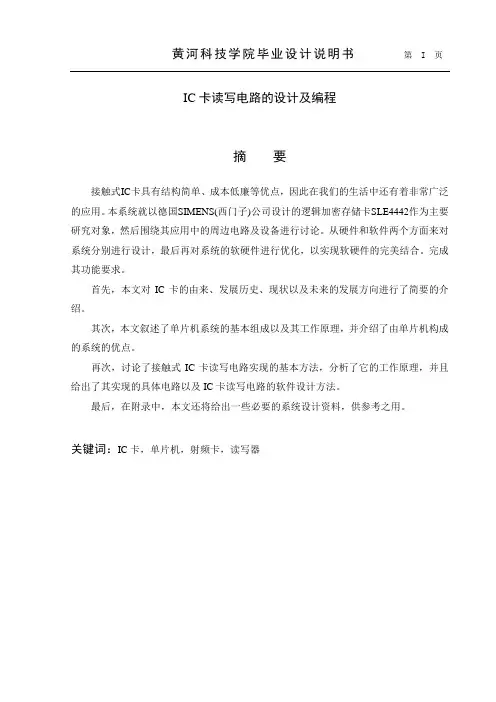

IC卡读写电路的设计及编程摘要接触式IC卡具有结构简单、成本低廉等优点，因此在我们的生活中还有着非常广泛的应用。

本系统就以德国SIMENS(西门子)公司设计的逻辑加密存储卡SLE4442作为主要研究对象，然后围绕其应用中的周边电路及设备进行讨论。

从硬件和软件两个方面来对系统分别进行设计，最后再对系统的软硬件进行优化，以实现软硬件的完美结合。

完成其功能要求。

首先，本文对IC卡的由来、发展历史、现状以及未来的发展方向进行了简要的介绍。

其次，本文叙述了单片机系统的基本组成以及其工作原理，并介绍了由单片机构成的系统的优点。

再次，讨论了接触式IC卡读写电路实现的基本方法，分析了它的工作原理，并且给出了其实现的具体电路以及IC卡读写电路的软件设计方法。

最后，在附录中，本文还将给出一些必要的系统设计资料，供参考之用。

关键词：IC卡，单片机，射频卡，读写器The IC card reads and writes design and programming of the circuitAuthor : Ma YinshengTutor : Zhang YuxiangAbstractThe contact-type IC card has advantage of simple structure, and the cost is cheap, so there is very extensive application in our life. This system encrypts the storage card SLE4442 as the main research object with the logic that Germany SIMENS Company designs, then organize discussion around peripheral circuit and apparatus in its application. Design the system respectively from hardware and software two respects, optimize the software and hardware of the system afterwards, in order to realize the perfect combination of the software and hardware. Finish its function's requiring.First of all, this text has introduced the brief one to the origin, developing history, current situation and future developing direction of the IC card.Secondly, this text has narrated basic composition of the one-chip computer system and its operation principle, have introduced the advantage of the system become by the single organization.Moreover, it is discussed that the contact-type IC card reads and writes the basic tool that the circuit realizes, has analyzed its operation principle, and concrete circuit and IC card providing its realization read and write the software design method of the circuit.Finally, in the appendix, this text will also provide some essential systems and design the materials, for reference.Key words: IC card, One-chip computer, The radio frequency IC card, Reading and writing device目录1 绪论 (1)1.1 课题背景介绍 (1)1.2 课题研究状况 (1)1.3 课题研究方法 (2)2 设计方案论证 (3)2.1 设计方案论述 (3)2.1.1 由微机实现的IC卡读写电路 (3)2.1.2 由单片机实现的IC卡读写电路 (4)2.2 元器件介绍 (5)2.2.1 AT89S51介绍 (5)2.2.2 SLE4442介绍 (6)2.3 设计方案确定 (9)3 系统硬件设计 (10)3.1 IC卡读写电路介绍 (10)3.1.1 IC卡读写电路的分类 (10)3.1.2 IC卡读写电路的组成 (12)3.2 IC卡读写电路设计 (14)3.2.1 IC卡接口及供电电路设计 (14)3.2.2 单片机处理与控制单元设计 (16)3.2.3 键盘显示电路设计 (17)4 系统软件设计 (19)4.1 IC卡接口电路程序设计 (19)4.1.1 IC卡的插入识别程序设计 (19)4.1.2 IC卡上下电控制程序设计 (20)4.2 IC卡的读写控制程序设计 (22)4.2.1 IC卡的数据读出程序设计 (22)4.2.2 IC卡的数据写入程序设计 (25)4.3 外围辅助电路程序设计 (26)4.3.1 键盘电路程序设计 (26)4.3.2 显示电路程序设计 (27)结论 (29)致谢 (30)参考文献 (31)附录IC卡读写电路硬件电路图 (32)1 绪论1.1 课题背景介绍在当今社会，各种各样的IC卡已经成为了人们生活中不可缺少的一部分，从早期的IC电话卡到现在已经应用非常广泛的手机IC(SIM)卡，而这些IC卡的广泛应用，离不开各种各样的IC卡读写设备的支持，IC卡读写电路的作用就是完成IC卡与应用设备之间的信息的交换。

目录绪论 (2)1、IC卡技术概论 (3)1.1、概述 (3)1.2、身份识别技术概述 (4)2、指纹识别技术 ........... 错误！未定义书签。

2.1、指纹识别技术概述 .. 错误！未定义书签。

2.2、指纹识别技术应用 (5)3、设计 (5)3.1、系统结构及工作过程 (5)3.2、芯片电路原理 (7)3.3、数据结构与通信方式错误！未定义书签。

3.4、芯片版图设计 (9)4、应用 (9)4.1、智能大厦管理系统 .. 错误！未定义书签。

4.2、门禁系统 .......... 错误！未定义书签。

5、心得体会................ 错误！未定义书签。

6、元器件清单.............. 错误！未定义书签。

绪论IC卡(Integrated Circuit Card，集成电路卡)，有些国家和地区也称智能卡、智慧卡、微电路卡或微芯片卡等。

它是将一个微电子芯片嵌入符合ISO 7816标准的卡基中，做成卡片形式。

IC卡读写器是IC 卡与应用系统间的桥梁，在ISO国际标准中称之为接口设备IFD。

IFD内CPU通过一个接口电路与IC卡相连并进行通信。

IC卡接口电路是IC卡读写器中至关重要的部分，根据实际应用系统的不同，可选择并行通信、半双工串行通信和I2C通信等不同的IC卡读写芯片。

非接触式IC卡又称射频卡。

IC卡是继磁卡之后出现的又一种新型信息工具。

IC卡是指集成电路卡，一般用的公交车卡就是IC卡的一种，一般常见的IC卡采用射频技术与IC卡的读卡器进行通讯。

IC卡与磁卡是有区别的，IC卡是通过卡里的集成电路存储信息，而磁卡是通过卡内的磁力记录信息。

IC 卡的成本一般比磁卡高，但保密性更好。

非接触式IC 卡又称射频卡，成功地解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。

主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包。

本文介绍了非接触式指纹IC卡身份认证系统的设计与开发，详细分析了系统的原理，相关算法的设计和软硬件的实现。

南京工程学院课程设计课程名称单片机原理及应用B 课题名称IC卡读写器设计院（系、部、中心）通信工程学院专业通信工程班级姓名学号起止日期设计地点微机原理与单片机实验室指导老师岳俊生水恒华单片机原理及应用B摘要IC卡在现代生活中应用非常广泛，IC卡读写器的设计方法有多种，其中，利用单片机外接芯片实现的IC卡读写器具有编程灵活，便于IC卡读写器功能的扩充，运算存储方便等优点。

本文主要介绍用单片机外接24C16EEPROM的方法，利用键盘对24C16进行模拟充值的方法。

本设计由单片机P89V51RD2芯片、24C16EEPROM和LCD液晶显示为核心，辅以必要的电路，构成了一个IC卡读写器，使用起来很方便此IC卡读写器严格按照要求设计，最终达到预期的效果，并且添加了进行挂失，修改密码，低值报警，透支报警等相关功能。

关键词IC卡读写器/单片机 /C51编程The Principle and Applicationof Single Chip MicrocomputerABSTRACTIC card is widely used in modern life。

There are a variety of IC card reader design methods, which use an external chip microcontroller IC card reader with programming flexibility, ease of expansion IC card reader function, operation and easy storage。

This paper describes a method 24C16EEPROM external MCU, using the keyboard to simulate 24C16 recharge methods.Designed by the MCU chip P89V51RD2, 24C16EEPROM and LCD display as the core, supplemented by the necessary circuitry, constitute an IC card reader, easy to use。

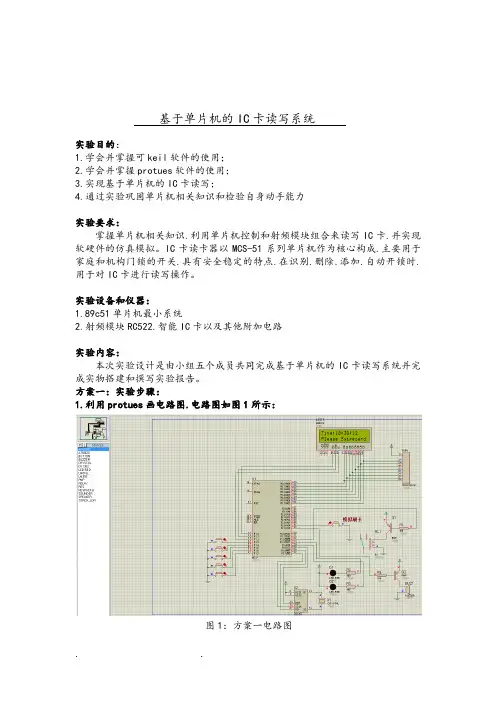

基于单片机的IC卡读写系统实验目的：1.学会并掌握可keil软件的使用；2.学会并掌握protues软件的使用；3.实现基于单片机的IC卡读写；4.通过实验巩固单片机相关知识和检验自身动手能力实验要求：掌握单片机相关知识，利用单片机控制和射频模块组合来读写IC卡，并实现软硬件的仿真模拟。

lC卡读卡器以MCS-51系列单片机作为核心构成，主要用于家庭和机构门锁的开关，具有安全稳定的特点，在识别，删除，添加，自动开锁时，用于对IC卡进行读写操作。

实验设备和仪器：1.89c51单片机最小系统2.射频模块RC522，智能IC卡以及其他附加电路实验内容：本次实验设计是由小组五个成员共同完成基于单片机的IC卡读写系统并完成实物搭建和撰写实验报告。

方案一：实验步骤：1.利用protues画电路图，电路图如图1所示：图1：方案一电路图2.模拟刷卡后显示，如图二：图2：方案一实现图3.根据电路图编写C语言代码：代码如下：#include "reg52.h"#include "main.h"#include "mfrc522.h"#include <string.h>#include "LCD1602.h"#include "DS1302.h"#define uchar unsigned char#define uint unsigned intsbit Speak = P2^7;//蜂鸣器sbit RED = P3^4; //红色指示灯sbit GREEN = P3^3;//绿色指示灯sbit Relay = P3^2; //继电器sbit KEY1 = P1^3;//小时加按键sbit KEY2 = P1^4; //小时减按键sbit KEY3 = P1^5; //分钟加按键sbit KEY4 = P1^6; //分钟减按键sbit KEY5 = P1^7; //添加删除卡sbit KEY = P2^6; //开门unsigned char idata RevBuffer[30];unsigned char Card_Num;void iccardcode();//系统初始化void InitializeSystem()//IC卡初始化{PcdReset(); //IC卡初始化PcdAntennaOff(); //IC卡初始化PcdAntennaOn(); //IC卡初始化M500PcdConfigISOType( 'A' );//IC卡初始化}unsigned char idata UID[4],Temp[4];//读取卡号数组unsigned char Table[3];//显示数组unsigned char Num;unsigned char Count,Countf,Count1,Count2,Count3,Count4,Count5,C_flag;//卡序号void Auto_Reader(void) //自动寻卡{if(PcdRequest(0x52,Temp)==0) //找到卡{if(PcdAnticoll(UID)==0){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示Table[0]=UID[0]/100+0x30; //卡号显示Table[1]=UID[0]/10%10+0x30; //卡号显示Table[2]=UID[0]%10+0x30; //卡号显示LCD1602_Disp_ZF(0x80+0x40,"Num: ",16); //卡号显示LCD1602_Disp_ZF(0x84+0x40,Table,3); //卡号显示Count = UID[0]; //判断卡是不是有效if((Count==Count1)||(Count==Count2)||(Count==Count3)||(Count==Cou nt4)||(Count==Count5)){LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮，打开继电器C_flag=1;}else{LCD1602_Disp_ZF(0x88+0x40,"Error ",7);//卡无效RED = 0;delay_10ms(500);RED = 1; //红灯亮C_flag=2;}delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}}}uchar DS1302_Table[7]={0}; //读取时间值void Display_LCD2(uchar Dis_Hour,uchar Dis_Min,uchar Dis_Sec)//显示时间值{uchar Dis_Table[8]="11:22:33";Dis_Table[0] = Dis_Hour/10+0x30;Dis_Table[1] = Dis_Hour%10+0x30;Dis_Table[3] = Dis_Min/10+0x30;Dis_Table[4] = Dis_Min%10+0x30;Dis_Table[6] = Dis_Sec/10+0x30;Dis_Table[7] = Dis_Sec%10+0x30;LCD1602_Disp_ZF(0x85,Dis_Table,8);//显示时间值}void Run_DS1302(void){uchar sec, min, hour, day, month, week, year;v_W1302(0x8f, 0);sec = bcdtodec(uc_R1302(0x81)); //读出DS1302中的秒v_W1302(0x8f, 0);min = bcdtodec(uc_R1302(0x83)); //读出DS1302中的分v_W1302(0x8f, 0);hour = bcdtodec(uc_R1302(0x85)); //读出DS1302中的小时v_W1302(0x8f, 0);day = bcdtodec(uc_R1302(0x87)); //读出DS1302中的日v_W1302(0x8f, 0);month = bcdtodec(uc_R1302(0x89)); //读出DS1302中的月v_W1302(0x8f, 0);week = bcdtodec(uc_R1302(0x8b)); //读出DS1302中的星期v_W1302(0x8f, 0);year = bcdtodec(uc_R1302(0x8d)); //读出DS1302中的年DS1302_Table[0]=year;DS1302_Table[1]=month;DS1302_Table[2]=day;DS1302_Table[3]=week;DS1302_Table[4]=hour;DS1302_Table[5]=min;DS1302_Table[6]=sec;Display_LCD2(DS1302_Table[4],DS1302_Table[5],DS1302_Table[6]);//显示时间值}void main(void){InitializeSystem();LCD1602_init();//Money_1=x24c02_read(0X01);//x24c02_write(0X03,Money_3);LCD1602_Disp_ZF(0x80,"Time:",5);//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//LCD1602_Disp_ZF(0x80+0x40,"Num:",4);//ISP_ERASE(0x2c00); //注意：字节编程时必须要先要擦除整个扇区//for(i=0;i<255;i++)// ISP_PROGRAM(0x2c00+i, 0x00);while (1){//////////////////////////if(!KEY){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮，打开继电器delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}Run_DS1302(); //时间显示//delay_10ms(200);if(!KEY1) //调节小时加{delay_10ms(50);if(!KEY1) //调节小时加{DS1302_Table[4]++; //调节小时加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节小时加}}if(!KEY2) //调节小时减{delay_10ms(50);if(!KEY2) //调节小时减{ //调节小时减DS1302_Table[4]--; //调节小时减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0);//调节小时减}}//////////////////////////////////if(!KEY3) //调节分钟加{delay_10ms(50); //调节分钟加if(!KEY3){DS1302_Table[5]++; //调节分钟加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟加}}if(!KEY4) //调节分钟减{delay_10ms(50); //调节分钟减if(!KEY4) //调节分钟减{DS1302_Table[5]--; //调节分钟减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟减}}if(!KEY5) //添加删除卡{delay_10ms(50);if(!KEY5) //添加删除卡{if(C_flag==2) //添加卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Register Card! ",16);Countf++;if(Countf==6)Countf=1;if(Countf==1) Count1 = Count;//记忆卡号if(Countf==2) Count2 = Count; //记忆卡号if(Countf==3) Count3 = Count; //记忆卡号if(Countf==4) Count4 = Count; //记忆卡号if(Countf==5) Count5 = Count;//记忆卡号}if(C_flag==1)//删除卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Clean Card! ",16);if(Count==Count1)Count1=0;//删除卡号if(Count==Count2)Count2=0; //删除卡号if(Count==Count3)Count3=0; //删除卡号if(Count==Count4)Count4=0; //删除卡号if(Count==Count5)Count5=0; //删除卡号}Speak=0;delay_10ms(200);Speak=1;LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);C_flag =0;while(!KEY5);}}//////////////////////}}void iccardcode(){unsigned char cmd;unsigned char status;cmd = RevBuffer[0];switch(cmd){case 1: // Halt the card //终止卡的操作status= PcdHalt();;RevBuffer[0]=1;RevBuffer[1]=status;break;case 2: // Request,Anticoll,Select,return CardType(2 bytes)+CardSerialNo(4 bytes)// 寻卡，防冲突，选择卡返回卡类型（2 bytes）+ 卡系列号(4 bytes)status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;RevBuffer[1]=status;break;}}RevBuffer[0]=3;RevBuffer[1]=status;break;case 3: // 防冲突读卡的系列号MLastSelectedSnrstatus = PcdAnticoll(&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;RevBuffer[1]=status;break;}//memcpy(MLastSelectedSnr,&RevBuffer[2],4);RevBuffer[0]=5;RevBuffer[1]=status;break;case 4: // 选择卡 Select Card//status=PcdSelect(MLastSelectedSnr);if(status!=MI_OK){RevBuffer[0]=1;RevBuffer[1]=status;break;}RevBuffer[0]=3;RevBuffer[1]=status;break;case 5: // Key loading into the MF RC500's EEPROM//status = PcdAuthState(RevBuffer[1], RevBuffer[3], DefaultKey, MLastSelectedSnr);// 校验卡密码RevBuffer[0]=1;RevBuffer[1]=status;break;case 6:RevBuffer[0]=1;RevBuffer[1]=status;break;case 7:RevBuffer[0]=1;RevBuffer[1]=status;break;case 8: // Read the mifare card// 读卡status=PcdRead(RevBuffer[1],&RevBuffer[2]);if(status==0){RevBuffer[0]=17;}else{RevBuffer[0]=1;}RevBuffer[1]=status;break;case 9: // Write the mifare card// 写卡下载密码status=PcdWrite(RevBuffer[1],&RevBuffer[2]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 10:PcdValue(RevBuffer[1],RevBuffer[2],&RevBuffer[3]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 12: // 参数设置PcdBakValue(RevBuffer[1], RevBuffer[2]);RevBuffer[0]=1; //contactRevBuffer[1]=0;break;}}4.实物验证结果如图4所示：图4：实物验证结果实物验证可以实现IC卡的读写，由于每个开发板不同，相比仿真程序，对实物验证程序进行了略微的修改，最小系统的LCD1602口不能使用使用外接杜邦线，为了稳定最终选择重新字节焊接板子，最终能达到要求。

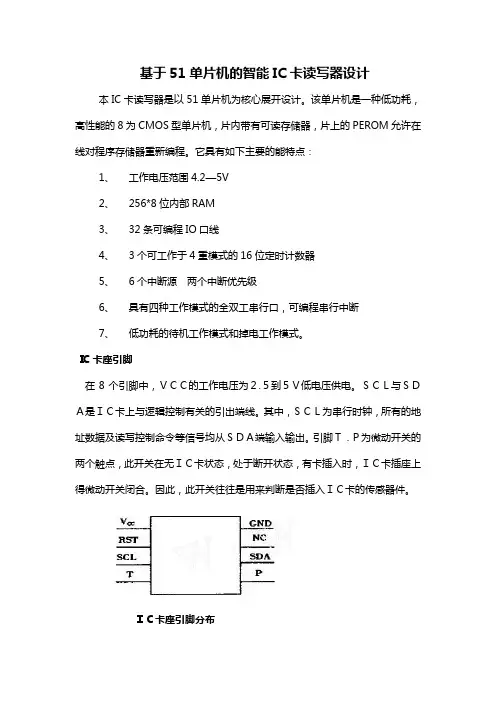

基于51单片机的智能IC卡读写器设计本IC卡读写器是以51单片机为核心展开设计。

该单片机是一种低功耗，高性能的8为CMOS型单片机，片内带有可读存储器，片上的PEROM允许在线对程序存储器重新编程。

它具有如下主要的能特点：1、工作电压范围4.2—5V2、256*8位内部RAM3、32条可编程IO口线4、3个可工作于4重模式的16位定时计数器5、6个中断源两个中断优先级6、具有四种工作模式的全双工串行口，可编程串行中断7、低功耗的待机工作模式和掉电工作模式。

IC卡座引脚在8个引脚中，ＶＣＣ的工作电压为２.５到５Ｖ低电压供电。

ＳＣＬ与ＳＤＡ是ＩＣ卡上与逻辑控制有关的引出端线。

其中，ＳＣＬ为串行时钟，所有的地址数据及读写控制命令等信号均从ＳＤＡ端输入输出。

引脚Ｔ．Ｐ为微动开关的两个触点，此开关在无ＩＣ卡状态，处于断开状态，有卡插入时，ＩＣ卡插座上得微动开关闭合。

因此，此开关往往是用来判断是否插入ＩＣ卡的传感器件。

ＩＣ卡座引脚分布（１）单片机的信号通过小功率三极管９０１２控制系统的５Ｖ电源切入ＩＣ卡座，如果ＩＣ卡上电，则发光二极管被点亮，起读写指示作用。

每次对ＩＣ卡读写完成后，便及时下电，以减少插拔时带电的可能性。

（２）为了保证任意拔插ＩＣ卡时，ＩＣ卡处于断电状态，本读写器将ＩＣ卡的拔卡处理设计成由最高级中断程序来实现，且采用边沿触发方式。

同时，利用ＩＣ卡座的ＩＣ卡微动检测开关及时检测拔卡动作。

为了避免机械触点开关在动合过程中抖动而引起中断重入，甚至引起系统死机。

IC卡工作的基本原理是：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC谐振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。

智能卡技术IC卡与RFID标签第三版课程设计一、课程设计简介本课程设计是基于智能卡技术IC卡与RFID标签进行开发与设计的。

本课程设计旨在让学生通过实践操作，深入了解智能卡技术IC卡与RFID标签的原理和运用，提高学生综合应用优化设计与管理能力。

二、课程设计思路2.1 课程教学目标本课程设计主要是帮助学生掌握智能卡技术IC卡与RFID标签操作及应用，掌握智能卡制卡、读写操作、存储等基本原理，以及RFID标签的应用场景、识别距离、标签类型等基本知识。

2.2 课程设计内容本课程设计主要分为以下几个方面：1.智能卡技术IC卡的原理与应用：介绍智能卡技术的发展历史、IC卡的原理和应用场景，以及IC卡读写操作等基本知识。

2.智能卡制卡技术：介绍智能卡制卡技术的发展过程、基本原理和操作流程，学习智能卡的制卡技术。

3.RFID标签的原理与应用：介绍RFID标签的基本原理、应用场景以及识别距离、标签类型等基本知识。

4.RFID标签的读写操作：学习RFID标签的读写操作，掌握RFID标签的编程技巧和应用技术。

5.智能卡与RFID标签的优化应用：通过实践操作，熟练掌握智能卡与RFID标签的优化应用技术。

三、课程设计实施方案3.1 实施步骤本课程设计主要实施步骤如下：1.制定课程设计计划，明确教学目标和具体实施方案；2.学生进行智能卡技术IC卡和RFID标签的基础理论学习，在教师指导下完成基本的实践操作；3.学生根据课程设计任务完成个人或小组实践项目；4.学生进行课程设计成果展示和实验报告撰写。

3.2 实施条件1.实验室设施齐全，包括智能卡读写器、RFID标签读写器等必要设备；2.教师需要具有扎实的智能卡技术和RFID标签应用知识，并具有一定的实践操作经验；3.学生需要具有一定的计算机基础知识，能够使用编程工具、调试硬件等基本操作。

四、课程设计目标评估本课程设计主要从以下方面进行评估：1.学生实践操作水平：通过学生实验成果和实验报告对学生的实践操作水平进行评估；2.学生综合应用能力：学生完成个人或小组实践项目，能够实现智能卡技术IC卡和RFID标签相应的应用功能；3.学生自主学习能力：学生需要在指导下进行实践操作，同时也需要独立查阅相关资料完成任务。

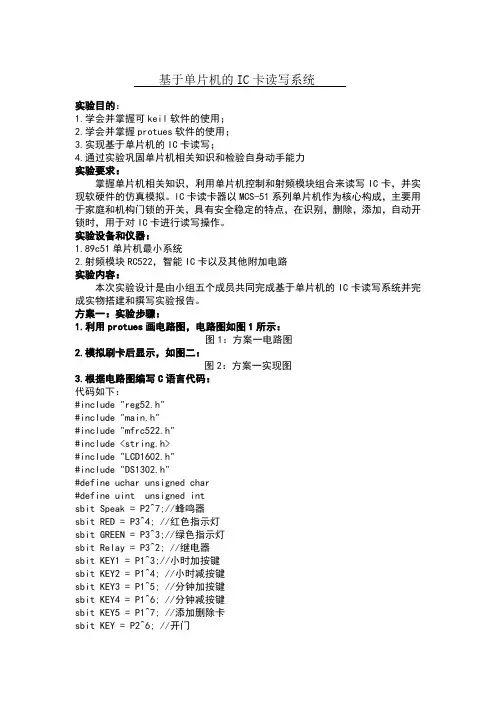

基于单片机的IC卡读写系统实验目的：1.学会并掌握可keil软件的使用；2.学会并掌握protues软件的使用；3.实现基于单片机的IC卡读写；4.通过实验巩固单片机相关知识和检验自身动手能力实验要求：掌握单片机相关知识.利用单片机控制和射频模块组合来读写IC卡.并实现软硬件的仿真模拟。

lC卡读卡器以MCS-51系列单片机作为核心构成.主要用于家庭和机构门锁的开关.具有安全稳定的特点.在识别.删除.添加.自动开锁时.用于对IC卡进行读写操作。

实验设备和仪器：1.89c51单片机最小系统2.射频模块RC522.智能IC卡以及其他附加电路实验内容：本次实验设计是由小组五个成员共同完成基于单片机的IC卡读写系统并完成实物搭建和撰写实验报告。

方案一：实验步骤：1.利用protues画电路图.电路图如图1所示：图1：方案一电路图2.模拟刷卡后显示.如图二：图2：方案一实现图3.根据电路图编写C语言代码：代码如下：#include "reg52.h"#include "main.h"#include "mfrc522.h"#include <string.h>#include "LCD1602.h"#include "DS1302.h"#define uchar unsigned char#define uint unsigned intsbit Speak = P2^7;//蜂鸣器sbit RED = P3^4; //红色指示灯sbit GREEN = P3^3;//绿色指示灯sbit Relay = P3^2; //继电器sbit KEY1 = P1^3;//小时加按键sbit KEY2 = P1^4; //小时减按键sbit KEY3 = P1^5; //分钟加按键sbit KEY4 = P1^6; //分钟减按键sbit KEY5 = P1^7; //添加删除卡sbit KEY = P2^6; //开门unsigned char idata RevBuffer[30];unsigned char Card_Num;void iccardcode();//系统初始化void InitializeSystem()//IC卡初始化{PcdReset(); //IC卡初始化PcdAntennaOff(); //IC卡初始化PcdAntennaOn(); //IC卡初始化M500PcdConfigISOType( 'A' );//IC卡初始化}unsigned char idata UID[4],Temp[4];//读取卡号数组unsigned char Table[3];//显示数组unsigned char Num;unsigned char Count,Countf,Count1,Count2,Count3,Count4,Count5,C_flag;//卡序号void Auto_Reader(void) //自动寻卡{if(PcdRequest(0x52,Temp)==0) //找到卡{if(PcdAnticoll(UID)==0){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示Table[0]=UID[0]/100+0x30; //卡号显示Table[1]=UID[0]/10%10+0x30; //卡号显示Table[2]=UID[0]%10+0x30; //卡号显示LCD1602_Disp_ZF(0x80+0x40,"Num: ",16); //卡号显示LCD1602_Disp_ZF(0x84+0x40,Table,3); //卡号显示Count = UID[0]; //判断卡是不是有效if((Count==Count1)||(Count==Count2)||(Count==Count3)||(Count==Cou nt4)||(Count==Count5)){LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮.打开继电器C_flag=1;}else{LCD1602_Disp_ZF(0x88+0x40,"Error ",7);//卡无效RED = 0;delay_10ms(500);RED = 1; //红灯亮C_flag=2;}delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}}}uchar DS1302_Table[7]={0}; //读取时间值void Display_LCD2(uchar Dis_Hour,uchar Dis_Min,uchar Dis_Sec)//显示时间值{uchar Dis_Table[8]="11:22:33";Dis_Table[0] = Dis_Hour/10+0x30;Dis_Table[1] = Dis_Hour%10+0x30;Dis_Table[3] = Dis_Min/10+0x30;Dis_Table[4] = Dis_Min%10+0x30;Dis_Table[6] = Dis_Sec/10+0x30;Dis_Table[7] = Dis_Sec%10+0x30;LCD1602_Disp_ZF(0x85,Dis_Table,8);//显示时间值}void Run_DS1302(void){uchar sec, min, hour, day, month, week, year;v_W1302(0x8f, 0);sec = bcdtodec(uc_R1302(0x81)); //读出DS1302中的秒v_W1302(0x8f, 0);min = bcdtodec(uc_R1302(0x83)); //读出DS1302中的分v_W1302(0x8f, 0);hour = bcdtodec(uc_R1302(0x85)); //读出DS1302中的小时v_W1302(0x8f, 0);day = bcdtodec(uc_R1302(0x87)); //读出DS1302中的日v_W1302(0x8f, 0);month = bcdtodec(uc_R1302(0x89)); //读出DS1302中的月v_W1302(0x8f, 0);week = bcdtodec(uc_R1302(0x8b)); //读出DS1302中的星期v_W1302(0x8f, 0);year = bcdtodec(uc_R1302(0x8d)); //读出DS1302中的年DS1302_Table[0]=year;DS1302_Table[1]=month;DS1302_Table[2]=day;DS1302_Table[3]=week;DS1302_Table[4]=hour;DS1302_Table[5]=min;DS1302_Table[6]=sec;Display_LCD2(DS1302_Table[4],DS1302_Table[5],DS1302_Table[6]);//显示时间值}void main(void){InitializeSystem();LCD1602_init();//Money_1=x24c02_read(0X01);//x24c02_write(0X03,Money_3);LCD1602_Disp_ZF(0x80,"Time:",5);//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//LCD1602_Disp_ZF(0x80+0x40,"Num:",4);//ISP_ERASE(0x2c00); //注意：字节编程时必须要先要擦除整个扇区//for(i=0;i<255;i++)// ISP_PROGRAM(0x2c00+i, 0x00);while (1){//////////////////////////if(!KEY){Speak=0;delay_10ms(20);Speak=1;//蜂鸣器提示LCD1602_Disp_ZF(0x88+0x40,"Welcome",7); //卡有效GREEN = 0;Relay=0;delay_10ms(200);Relay=1;GREEN = 1; //绿灯亮.打开继电器delay_10ms(200);LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);//显示初始界面}Run_DS1302(); //时间显示//delay_10ms(200);if(!KEY1) //调节小时加{delay_10ms(50);if(!KEY1) //调节小时加{DS1302_Table[4]++; //调节小时加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节小时加}}if(!KEY2) //调节小时减{delay_10ms(50);if(!KEY2) //调节小时减{ //调节小时减DS1302_Table[4]--; //调节小时减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0);//调节小时减}}//////////////////////////////////if(!KEY3) //调节分钟加{delay_10ms(50); //调节分钟加if(!KEY3){DS1302_Table[5]++; //调节分钟加Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟加}}if(!KEY4) //调节分钟减{delay_10ms(50); //调节分钟减if(!KEY4) //调节分钟减{DS1302_Table[5]--; //调节分钟减Write_DS1302Init(0,0,0,0,DS1302_Table[4],DS1302_Table[5],0); //调节分钟减}}if(!KEY5) //添加删除卡{delay_10ms(50);if(!KEY5) //添加删除卡{if(C_flag==2) //添加卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Register Card! ",16);Countf++;if(Countf==6)Countf=1;if(Countf==1) Count1 = Count;//记忆卡号if(Countf==2) Count2 = Count; //记忆卡号if(Countf==3) Count3 = Count; //记忆卡号if(Countf==4) Count4 = Count; //记忆卡号if(Countf==5) Count5 = Count;//记忆卡号}if(C_flag==1)//删除卡{//0123456789abcdefLCD1602_Disp_ZF(0x80+0x40," Clean Card! ",16);if(Count==Count1)Count1=0;//删除卡号if(Count==Count2)Count2=0; //删除卡号if(Count==Count3)Count3=0; //删除卡号if(Count==Count4)Count4=0; //删除卡号if(Count==Count5)Count5=0; //删除卡号}Speak=0;delay_10ms(200);Speak=1;LCD1602_Disp_ZF(0x80+0x40,"Please Swipecard",16);C_flag =0;while(!KEY5);}}//////////////////////}}void iccardcode(){unsigned char cmd;unsigned char status;cmd = RevBuffer[0];switch(cmd){case 1: // Halt the card //终止卡的操作status= PcdHalt();;RevBuffer[0]=1;RevBuffer[1]=status;break;case 2: // Request,Anticoll,Select,return CardType(2 bytes)+CardSerialNo(4 bytes)// 寻卡.防冲突.选择卡返回卡类型（2 bytes）+ 卡系列号(4 bytes)status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){status= PcdRequest(RevBuffer[1],&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;break;}}RevBuffer[0]=3;RevBuffer[1]=status;break;case 3: // 防冲突读卡的系列号MLastSelectedSnrstatus = PcdAnticoll(&RevBuffer[2]);if(status!=0){RevBuffer[0]=1;RevBuffer[1]=status;break;}//memcpy(MLastSelectedSnr,&RevBuffer[2],4);RevBuffer[0]=5;RevBuffer[1]=status;break;case 4: // 选择卡 Select Card//status=PcdSelect(MLastSelectedSnr);if(status!=MI_OK){RevBuffer[0]=1;RevBuffer[1]=status;break;}RevBuffer[0]=3;RevBuffer[1]=status;break;case 5: // Key loading into the MF RC500's EEPROM//status = PcdAuthState(RevBuffer[1], RevBuffer[3], DefaultKey, MLastSelectedSnr);// 校验卡密码RevBuffer[0]=1;RevBuffer[1]=status;break;case 6:RevBuffer[0]=1;RevBuffer[1]=status;break;case 7:RevBuffer[0]=1;break;case 8: // Read the mifare card// 读卡status=PcdRead(RevBuffer[1],&RevBuffer[2]);if(status==0){RevBuffer[0]=17;}else{RevBuffer[0]=1;}RevBuffer[1]=status;break;case 9: // Write the mifare card// 写卡下载密码status=PcdWrite(RevBuffer[1],&RevBuffer[2]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 10:PcdValue(RevBuffer[1],RevBuffer[2],&RevBuffer[3]);RevBuffer[0]=1;RevBuffer[1]=status;break;case 12: // 参数设置PcdBakValue(RevBuffer[1], RevBuffer[2]);RevBuffer[0]=1; //contactRevBuffer[1]=0;break;}}4.实物验证结果如图4所示：图4：实物验证结果实物验证可以实现IC卡的读写.由于每个开发板不同.相比仿真程序.对实物验证程序进行了略微的修改.最小系统的LCD1602口不能使用使用外接杜邦线.为了稳定最终选择重新字节焊接板子.最终能达到要求。
