第八章波形的产生与变换电路1资料

返回＞＞第八章 波形产生电路与变换电路波形产生电路：产生各种周期性的波形。

波形变换电路：将输入信号的波形变换成为另一种形状。

§1 非正弦波产生电路矩形波、锯齿波、三角波等非正弦波，实质是脉冲波形。

产生这些波形一般是利用惰性元件电容C 和电感L 的充放电来实现的，由于电容使用起来方便，所以实际中主要用电容。

一、利用电容器充放电产生脉冲波形(产生脉冲波形的基本原理)电路如下图，如果开关K 在位置1，且稳定，突然将开关K 扳向位置2，则电源U CC 通过R 对电容C 充电，将产生暂态过程。

τtC C C C e u u u t u -+∞-+∞=)]()0([)()(τ－时间常数，它的大小反映了过渡过程(暂态过程)的进展速度，τ越大，过渡过程的进展越慢。

τ近似地反映了充放电的时间。

u c (0+)—响应的初始值u c (∞)—响应的稳态值对于充电，三要素的值分别为： u c (0+)=0 u c (∞)=U CC τ充＝RC稳定后，再将开关K 由位置2扳向位置1，则电容器将通过电阻放电，这又是一个暂态过程，其中三要素为u c (0+)=U CC u c (∞)=0 τ放＝RC改变充放电时间，可得到不同的波形。

如果τ充=τ放=RC <<T ，可得到近似的矩形波形； 如果τ充=τ放=RC >>T ，可得到近似的三角波形；如果τ充> >τ放，且τ充>>T ，可得到近似的锯齿波形。

将开关周期性性地在1和2之间来回扳动，则可产生周期性的波形。

在具体的脉冲电路里，开关由电子开关完成，如半导体三极管来完成，电压比较器也可作为开关。

我们讨论用电压比较器的积分电路组成的非正弦波产生电路。

二、矩形波产生电路1. 基本原理利用积分电路(RC 电路的充放电时的电容器的电压)产生三角波，用电压比较器(滞回)(作为开关)将其转换为矩形波。

2. 工作原理 电路如图 充电ZC TH U R R R U t u U 3221)(++===⊕放电ZC TH U R R R U t u U 3222)(+-===⊕3. 振荡周期的计算τtC C C C e u u u t u -+∞-+∞=)]()0([)()(τ1)]()0([)()(1T C C C C eu u u T u -+∞-+∞=τ1)]()0([)()(1T C C C C eu u u T u -+∞-=∞-)()0()()(11∞-∞-=+-C C C C T u u u T u eτ，)0()()()(ln 11+-∞-∞=-C C C Cu u T u u T τ)()()0()(ln11T u u u u T C C C C -∞-∞=+放τ其中：RC =放τ，z C U u -=∞)(z C U R R R u 322)0(+=+，zC U R R R T u 3221)(+-=代入上式得：)21ln(ln 323223221R R RC U R R R U U R R R U RC T zz zz +=++-+--=同理求得：)21ln(322R R RC T +=则周期为：)21ln(23221R R RC T T T +=+=从前面我们可知，矩形波的占空比为T T D 2=占空比可调电路如图所示：可求出占空比：)21ln()(32'11R R C r R R R T d W W ++-+= )21ln()(32'22R R C r R R T d W +++=)21ln()2(322121R RC R r r R T T T d d W ++++=+=占空比：R r r R R r R T T D d d W d W 2211'2+++++==三、三角波产生电路1．电路组成 从矩形波产生电路中的电容器上的输出电压，可得到一个近似的三角波信号。

第八章 脉冲波形的变换与产生555定时器及其应用 1.电路结构及工作原理 555定时器内部由分压器、 电压比较器、RS 锁存器（触发器）和 集电极开路的三极管T 等三部分组成， 其内部结构及示意图如图22a)、22b)所示。

在图22b ）中，555定时器是 8引脚芯卡，放电三极管为外接电 路提供放电通路，在使用定时 器时，该三极管集电极 （第7脚）一般要接上拉电阻，1C 为反相比较器，2C 为同相比较器，比较器的基准电压由 电源电压CC V 及内部电阻分压 比决定，在控制CO V （第5脚）3V cc触发输入VI2阀值输入VI1控制电压VCO 12345678GND 触发输出复位控制电压阀值放电V cc 555图22b) 引脚图悬空时，CC R V V 321=、CC R V V 312=;如果第5脚外接控制电压， 则=1R V CO V 、212=R V CO V ，d R 端（第4脚）是复位端，只要d R 端加上低电平，输出端（第3脚）立即被置成低电平，不受其它输入状态的影响，因此正常工作时必须使d R 端接高电平。

由图22a)，1G 和2G 组成的RS 触发器具有复位控制功能，可控制三极管T 的导通和截止。

由图22a)可知，当1i V >1R V （即1i V >CC V 32）时，比较器1C 输出0=R V当2i V >2R V （即>2i V CC V 31）时，比较器2C 输出1=S VRS 触发器Q ＝03G 输出为高电平，三极管T 导通，输出为低电平（0=o V ）当1i V <1R V （即1i V <CC V 32）,2i V CC V 31<时，比较器1C 输出高电平，1=R V ，2C 输出为低电平0=S V基本RS 触发器Q ＝1，3G 输出为低电平，三极管T 截止，同时4G 输出为高电平。

当1i V >1R V （即1i V >CC V 32）时，比较器1C 输出0=R V当2i V <2R V （即2i V CC V 31<）时，比较器2C 输出0=S V⇒1G 、2G 输出Q ＝1，1=Q 同进T 截止，4G 输出为高电平 这样，就得到了表２所示555功能表。

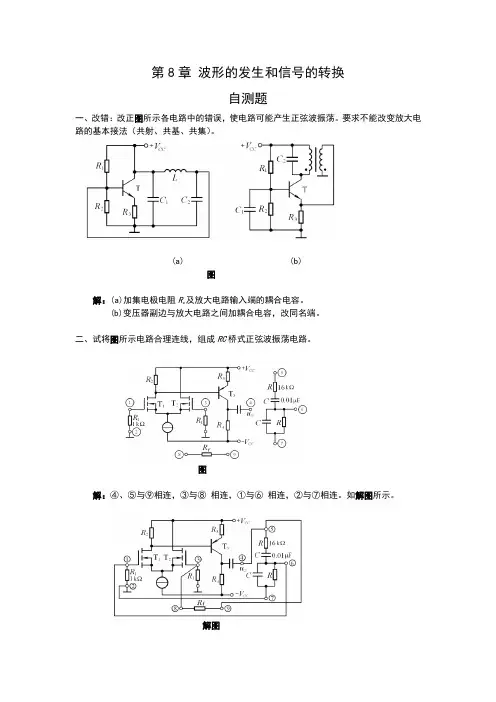

第8章波形的发生和信号的转换自测题一、改错：改正图所示各电路中的错误，使电路可能产生正弦波振荡。

要求不能改变放大电路的基本接法（共射、共基、共集）。

(a) (b)图解：(a)加集电极电阻R c及放大电路输入端的耦合电容。

(b)变压器副边与放大电路之间加耦合电容，改同名端。

二、试将图所示电路合理连线，组成RC桥式正弦波振荡电路。

图解：④、⑤与⑨相连，③与⑧ 相连，①与⑥ 相连，②与⑦相连。

如解图所示。

解图三、已知图(a)所示方框图各点的波形如图(b)所示，填写各电路的名称。

电路1为正弦波振荡电路，电路2为同相输入过零比较器，电路3为反相输入积分运算电路，电路4 为同相输入滞回比较器。

(a)(b)图四、试分别求出图所示各电路的电压传输特性。

(a) (b)图解：图(a)所示电路为同相输入的过零比较器；图(b)所示电路为同相输入的滞回比较器，两个阈值电压为±U T =±U Z。

两个电路的电压传输特性如解图所示。

解图五、电路如图所示。

图(1)分别说明A 1和A 2各构成哪种基本电路； (2)求出u O1与u O 的关系曲线u O1=f (u O )； (3)求出u O 与u O1的运算关系式u O =f (u O1)； (4)定性画出u O1与u O 的波形；(5)说明若要提高振荡频率，则可以改变哪些电路参数，如何改变？解:(1)A 1：滞回比较器；A 2：积分运算电路。

(2)根据12111112121()02P O O O O N R R u u u u u u R R R R =⋅+⋅=+==++可得：8T U V ±=±u O1与u O 的关系曲线如解图 (a)所示。

(3) u O 与u O1的运算关系式1211121141()()2000()()O O O O O u u t t u t u t t u t R C=--+=--+ (4) u O1与u O 的波形如解图(b)所示。
