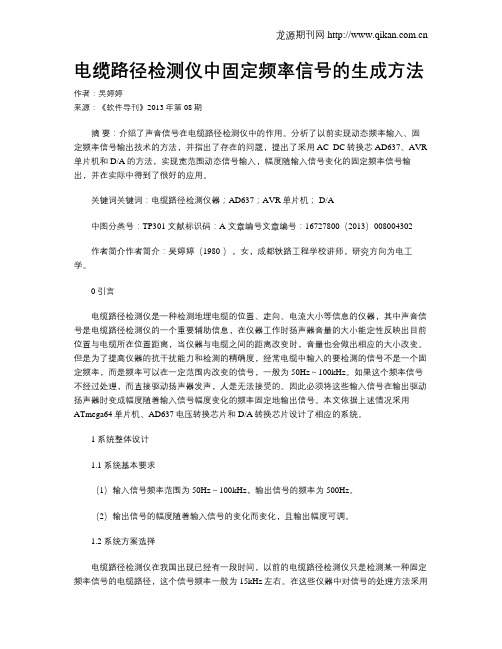

电缆路径检测仪中固定频率信号的生成方法作者：吴婷婷来源：《软件导刊》2013年第08期摘要：介绍了声音信号在电缆路径检测仪中的作用。

分析了以前实现动态频率输入、固定频率信号输出技术的方法，并指出了存在的问题，提出了采用AC_DC转换芯AD637、AVR 单片机和D/A的方法，实现宽范围动态信号输入，幅度随输入信号变化的固定频率信号输出，并在实际中得到了很好的应用。

关键词关键词：电缆路径检测仪器；AD637；AVR单片机； D/A中图分类号：TP301 文献标识码：A 文章编号文章编号：16727800（2013）008004302作者简介作者简介：吴婷婷（1980-），女，成都铁路工程学校讲师，研究方向为电工学。

0 引言电缆路径检测仪是一种检测地埋电缆的位置、走向、电流大小等信息的仪器，其中声音信号是电缆路径检测仪的一个重要辅助信息，在仪器工作时扬声器音量的大小能定性反映出目前位置与电缆所在位置距离，当仪器与电缆之间的距离改变时，音量也会做出相应的大小改变。

但是为了提高仪器的抗干扰能力和检测的精确度，经常电缆中输入的要检测的信号不是一个固定频率，而是频率可以在一定范围内改变的信号，一般为50Hz～100kHz。

如果这个频率信号不经过处理，而直接驱动扬声器发声，人是无法接受的。

因此必须将这些输入信号在输出驱动扬声器时变成幅度随着输入信号幅度变化的频率固定地输出信号。

本文依据上述情况采用ATmega64单片机、AD637电压转换芯片和D/A转换芯片设计了相应的系统。

1 系统整体设计1.1 系统基本要求（1）输入信号频率范围为50Hz～100kHz，输出信号的频率为500Hz。

（2）输出信号的幅度随着输入信号的变化而变化，且输出幅度可调。

1.2 系统方案选择电缆路径检测仪在我国出现已经有一段时间，以前的电缆路径检测仪只是检测某一种固定频率信号的电缆路径，这个信号频率一般为15kHz左右。

在这些仪器中对信号的处理方法采用混频检波方法，将输入信号和固定频率的信号进行混频，然后进行检波检出所要输出的500Hz的声音信号。

ADC采集电路测试经验总结首先，ADC采集电路的测试应从最基础的电气特性开始，包括输入电压范围、电流范围、输入阻抗、输入电压波动等的测量。

这些特性的测试可以通过外部信号源提供标准信号进行，通过量测仪器测量输入和输出的数据，并与标准值进行对比，检查是否符合规定的要求。

其次，测试ADC采集电路的准确性和精度是极为重要的。

准确性测试主要是通过提供标准信号输入，并与采集电路输出的数值进行比较。

这可以通过使用模拟信号发生器提供标准信号，然后用数字示波器测量采集电路的输出数值。

精度测试则是通过提供不同的信号强度和频率来检查ADC采集电路在不同条件下的性能表现。

这可以通过调整模拟信号发生器的输出或者改变测试电路的输入信号来实现。

第三，测试ADC采集电路的抗干扰能力也是十分重要的。

在实际应用中，ADC采集电路往往会受到来自外部环境的噪声和干扰。

为了确保采集电路的正常工作，需要对其抗干扰能力进行测试。

这可以通过模拟信号发生器提供各种频率和幅度的干扰信号，然后观察采集电路的输出是否与干扰信号同步或者被干扰。

此外，还需要测试ADC采集电路的动态响应能力。

这可以通过在输入信号上施加不同频率和幅度的变化来实现。

通过观察采集电路输出的波形变化和延迟情况，可以评估其动态响应能力，以确定是否满足实际应用的要求。

最后，为了确保采集电路的稳定性和可靠性，还需要进行长时间稳定性测试。

这可以通过连续提供信号，并观察输出数据长时间的变化来实现。

测试期间需要注意记录输出数据，以便分析和评估采集电路的稳定性。

总结起来，ADC采集电路测试需要从基本的电气特性开始，准确性、精度、抗干扰能力、动态响应能力以及长时间稳定性等方面进行全面测试。

这些测试的目的是评估采集电路的性能并确保其正常工作。

在实际测试中，需要精心准备测试设备和信号源，并记录和分析测试数据，以便对采集电路的性能进行全面评估和改进。

通过不断实践和总结经验，可以提高ADC采集电路测试的效率和准确性，确保采集电路的可靠性和稳定性。

简易电路特性测试仪一、任务设计并制作一个简易电路特性测试仪。

用来测量特定放大器电路的特性，进而判断该放大器由于元器件变化而引起故障或变化的原因。

该测试仪仅有一个输入端口和一个输出端口，与特定放大器电路连接如图 1 所示。

图 1 特定放大器电路与电路特性测试仪连接图制作图 1 中被测放大器电路，该电路板上的元件按图 1 电路图布局，保留元件引脚，尽量采用可靠的插接方式接入电路，确保每个元件可以容易替换。

电路中采用的电阻相对误差的绝对值不超过 5%，电容相对误差的绝对值不超过 20%。

晶体管型号为 9013，其β 在60~300 之间皆可。

电路特性测试仪的输出端口接放大器的输入端 Ui, 电路特性测试仪的输入端口接放大器的输出端 Uo。

二、要求1. 基本要求（1）电路特性测试仪输出 1kHz 正弦波信号，自动测量并显示该放大器的输入电阻。

输入电阻测量范围1kΩ~50kΩ，相对误差的绝对值不超过10%。

（2）电路特性测试仪输出 1kHz 正弦波信号，自动测量并显示该放大器的输出电阻。

输出电阻测量范围500Ω~5kΩ，相对误差的绝对值不超过10%。

（3）自动测量并显示该放大器在输入 1kHz 频率时的增益。

相对误差的绝对值不超过 10%。

（4）自动测量并显示该放大器的频幅特性曲线。

显示上限频率值，相对误差的绝对值不超过 25%。

2. 发挥部分（1）该电路特性测试仪能判断放大器电路元器件变化而引起故障或变化的原因。

任意开路或短路 R1~R4 中的一个电阻，电路特性测试仪能够判断并显示故障原因。

（2）任意开路 C1~C3 中的一个电容，电路特性测试仪能够判断并显示故障原因。

（3）任意增大 C1~C3 中的一个电容的容量，使其达到原来值的两倍。

电路特性测试仪能够判断并显示该变化的原因。

（4）在判断准确的前提下，提高判断速度，每项判断时间不超过 2 秒。

（5）其他。

（1）不得采用成品仪器搭建电路特性测试仪。

电路特性测试仪输入、输出端口必须有明确标识，不得增加除此之外的输入、输出端口。

史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PＫD，Pｅａk Ｄeｔector)的作用是对输入信号的峰值进行提取,产生输出Vｏ = Ｖｐｅaｋ，为了实现这样的目标,电路输出值会一直保持,直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC(自动增益控制)电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用ＡD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的,因为有效值和信号的正负峰值并没有必然联系;其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等.(本文参加了TI公司的博文比赛,觉得还行的话,希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：—）二、峰值检测电路原理顾名思义，峰值检测器（ＰKＤ，Ｐeａk Detecｔor）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如(MＳ画图工具绘制）:根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图(TIＮＡ TI 7．０绘制）:这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间.通过简单仿真(输入正弦信号5ｋHｚ,2Vpp),我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想,对１nF的电容器,100ms后达到稳定的峰值,误差达１0%.而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗,造成峰值检测器无法保持信号峰值电压。

ﻩ既然要改进,首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管(TIＮA ＴI 7。

0绘制):ﻩ从仿真结果来看，同等测试条件下，检测误差大大减小。

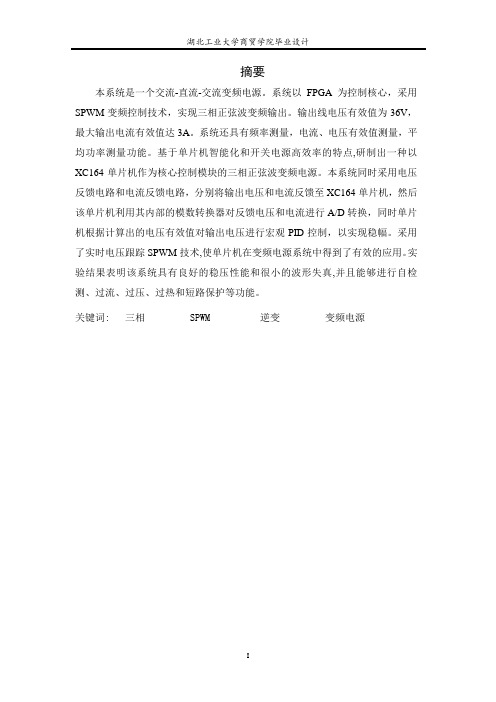

摘要本系统是一个交流-直流-交流变频电源。

系统以FPGA为控制核心，采用SPWM变频控制技术，实现三相正弦波变频输出。

输出线电压有效值为36V，最大输出电流有效值达3A。

系统还具有频率测量，电流、电压有效值测量，平均功率测量功能。

基于单片机智能化和开关电源高效率的特点,研制出一种以XC164单片机作为核心控制模块的三相正弦波变频电源。

本系统同时采用电压反馈电路和电流反馈电路，分别将输出电压和电流反馈至XC164单片机，然后该单片机利用其内部的模数转换器对反馈电压和电流进行A/D转换，同时单片机根据计算出的电压有效值对输出电压进行宏观PID控制，以实现稳幅。

采用了实时电压跟踪SPWM技术,使单片机在变频电源系统中得到了有效的应用。

实验结果表明该系统具有良好的稳压性能和很小的波形失真,并且能够进行自检测、过流、过压、过热和短路保护等功能。

关键词: 三相 SPWM 逆变变频电源AbstractThe system, based on FPGA, is a AC-DC-AC variable frequency power supply. The technology of SPWM frequency converting control is applied to get the output of three-phase variable frequency sine wave. The real line voltage is 36V and the maximum current（real value）output is up to 3A. The system also includes the following functions like frequency metering, measurements of real voltage and current, and the measurement of the average power. This system adopted voltage feedback circuit and current feedback circuit, output voltage and current respectively XC164 microcontroller, then the feedback to the microcontroller use its internal adc voltage and current of feedback on A/D conversion, and SCM according to calculate the RMS voltage output voltage of the macro PID control, in order to achieve steady picture. Adopted real-time voltage tracking SPWM technology, make SCM in frequency conversion power system got effective application. The experimental results show that the system has good performance and small voltage waveform distortion, and can be carried out since detection, over-current, over-voltage, overheating and short circuit protection function.Key Word:three phase SPWM invert frequency power目录摘要.......................................................................................... 错误！未定义书签。

程控放大器(ad603)本设计由三个模块电路构成:前级放大电路(带AGC部分)、后级放大电路和单片机显示与控制模块。

在前级放大电路中,用宽带运算放大器AD603两级级联放大输入信号,输出放大一定倍数的电压,经过后级放大电路达到大于8V的有效值输出。

ADUC812的单片机显示、控制和数据处理模块除可以程控调节放大器的增益外,还可以实时显示输出电压有效值。

本设计采用高级压控增益器件,进行合理的级联和阻抗匹配,加入后级负反馈互补输出级,全面提高了增益带宽积和输出电压幅度。

应用单片机和数字信号处理技术对增益进行预置和控制,AGC稳定性好,可控范围大,完成了题目的所有基本和发挥要求。

方案论证与比较1.可控增益放大器部分方案一简单的放大电路可以由三极管搭接的放大电路实现,图1为分立元件放大器电路图。

为了满足增益60dB的要求,可以采用多级放大电路实现。

对电路输出用二极管检波产生反馈电压调节前级电路实现自动增益的调节。

本方案由于大量采用分立元件,如三极管等,电路比较复杂,工作点难于调整,尤其增益的定量调节非常困难。

此外,由于采用多级放大,电路稳定性差,容易产生自激现象。

方案二为了易于实现最大60dB增益的调节,可以采用D/A芯片AD7520的电阻权网络改变反馈电压进而控制电路增益。

又考虑到AD7520是一种廉价型的10位D/A转换芯片,其输出Vout=Dn×Vref/210,其中Dn为10位数字量输入的二进制值,可满足210=1024挡增益调节,满足题目的精度要求。

它由CMOS电流开关和梯形电阻网络构成,具有结构简单、精确度高、体积小、控制方便、外围布线简化等特点,故可以采用AD7520来实现信号的程控衰减。

但由于AD7520对输入参考电压Vref有一定幅度要求,为使输入信号在mV～V每一数量级都有较精确的增益,最好使信号在到达AD7520前经过一个适应性的幅度放大调整,再通过AD7520衰减后进行相应的后级放大,并使前后级增益积为1024,与AD7520的衰减分母抵消,即可实现程控放大。

峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V）。

史上最实用较深刻的峰值检测电路实例与分析 TINA7 OPA128OPA131TL372| 2009-01-23作者：billyevansEDN博客精华文章 作者：billyevans史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

第2期2024年1月无线互联科技Wireless Internet Science and TechnologyNo.2January,2024作者简介:虞晓磊(1993 ),男,工程师,本科;研究方向:输电架空及电缆线路运检㊂输电线路杆塔接地电阻测量装置设计虞晓磊,汤向华,施雄杰,王㊀悦(国家电网江苏南通供电公司海门区供电分公司,江苏南通226100)摘要:输电线路杆塔接地电阻测量对于电力运维人员是一项繁重的工作㊂为了实现在不解开接地引下线情况下即可测量杆塔的接地电阻,文章设计了一种新型输电线路杆塔接地电阻测量装置,该装置采用双钳法对接地电阻进行测量㊂首先,分析了新型输电线路接地电阻测量装置的原理;其次,采用模块化设计思路对接地电阻测量装置进行硬件设计;接着,对接地电阻测量装置进行软件设计,给出系统工作流程;最后,对所开发测量装置进行测试,所开发测量装置的测量值与精密电阻实际值误差在3%以内㊂关键词:输电线路;杆塔;接地电阻;测量装置;双钳法;模块化设计中图分类号:TM726㊀㊀文献标志码:A 0㊀引言㊀㊀输电线路杆塔接地电阻作为检查输电线路运行状态的一个重要指标,每年雷季来临之前需进行一次全面检测,合格的接地电阻能有效降低雷击线路跳闸故障的发生[1-3]㊂目前,针对运行中的输电线路普遍采用钳形接地电阻测试仪进行测量,该方法存在以下2个问题[4-5]㊂一是钳形接地电阻测试仪在测量多接地引下线杆塔的接地电阻时,除待测接地引下线外,其余接地引下线均需解开,这样的测量方式对比原有的单引下线铁塔测量过程,测量时间从原本的30s 陡增至10min [6-8]㊂二是在钳形接地电阻测试仪检测过程中,频繁地解开接地引下线不利于接地通道的通畅,且对接地极解开后的恢复状态不能进行有效监测,无法实现对接地电阻测量工作的全过程管控[9-10]㊂因此,有必要对杆塔的接地电阻测量进行技术革新,用一种新的方法来替代传统的测量技术,该方法可不解开接地引下线即可测量杆塔的接地电阻,能极大地提高工作效率㊂1㊀新型输电线路接地电阻测量装置原理㊀㊀本文设计了一套输电线路杆塔接地电阻测量装置,针对现有测量仪器的2个短板进行优化㊂一是实现多接地引下线杆塔在不解头的情况下能准确测量每一个接地引下线的电阻值㊂二是实现接地电阻测量工作的全过程管控,避免测量过程中因人员安装不到位而引起接地通道不通畅的问题㊂经过初步分析,不断开接地引下线输电线路的等效电路模型如图1所示,简化模型如图2所示㊂对于图2所示的输电线路,通过给被测输电电路施加激励电压U ,感应出相应的电流I ,那么输电线路的接地电阻R a 为:R a =UI=R x +R x 1//R x 2//R x 3 //R xn (1)其中,R x 为被测输电线路的接地电阻;R xi (i =1,2, ,n )为其他输电线路的接地电阻,随着R xi 的增加,R a 越接近R x ㊂利用双钳法测量输电线路接地电阻的原理如图3所示,电压钳口作为变压器的原边,电流钳口作为变压器的副边㊂电压钳口的激励电压E 在被测输电线路感应出电势e ,电势e 在测量输电线路上产生感应电流i ,感应电流i 在电流钳口上产生一个感应电流I ,那么被测输电线路的接地电阻为:R a =e i =E n 1n 2I(2)其中,n 1和n 2分别为电压和电流钳口的匝比㊂2㊀接地电阻测量装置的硬件设计㊀㊀为实现输电线路杆塔接地电阻测量的功能,本㊀㊀图1㊀输电线路的等效电路模型图2㊀输电线路的简化模型图3㊀接地电阻测量原理测量装置主要由单片机系统模块㊁激励信号发生模块㊁电压偏移模块㊁功率放大模块㊁分压模块㊁前置放大模块㊁滤波器模块和有效值检测模块等组成,测量装置还具备按键控制和LED 显示等功能㊂新型输电线路接地电阻测量装置的硬件系统组成及其工作原理如图4所示㊂图4㊀接地电阻测量仪器的硬件系统架构2.1㊀单片机系统模块㊀㊀单片机系统型号为TMS320F28835,频率为150MHz㊂TMS320F28835系统具有丰富的外设资源,包含AD㊁PWM㊁DA 和SPI 等模块,可工作于强电磁干扰环境㊂2.2㊀激励电压发生模块㊀㊀激励电压发生模块采用AD9833,可以通过3个串行接口将数据写入AD9833㊂为了使AD9833激励出128Hz 的正弦波,将DSP28335的SPI 接口与AD9833相连,具体连接接线为:DSP28335的SPISTE端口接AD9833的端口FSYNC㊁DSP28335的SPLCLK 端口接AD9833的端口SCLK㊁DSP28335的SPLSIMO 端口接AD9833的端口SDATA㊁DSP28335的SPLSOMI 端口接AD9833的端口CS㊂DSP28335和AD9833产生的正弦电压信号电压为5V,频率为128Hz㊂2.3㊀电压偏移模块㊀㊀考虑AD9833模块输出的电压为0~5V,而施加到功率放大电路输入端的信号应该为双极性㊂为此,需要在AD9833模块的输出电压基础上,叠加偏执电压,可将正弦电压调理到-1~1V㊂2.4㊀功率放大模块㊀㊀功率放大模块采用BUF634,其是一种高速开环单位增益缓冲器㊂高性能的视频带宽放大器AD811作为主控芯片,后级连接高速放大器BUF634起到缓冲作用,可提高BUF634模块的带负载能力㊂通过BUF634模块对激励电压发生器的正弦信号进行放大,BUF634模块输出的正弦信号的电压幅值为28V,频率为128Hz㊂2.5㊀电压测量模块㊀㊀考虑BUF634模块在接电压钳之后,BUF634的输出电压会受负载影响而发生变换,为此,利用电压互感器模块来精确测量电压钳两端电压㊂电压互感器模块由板载精密微型电压互感器ZMPT101B和板载高精度运算放大器LM358组成㊂ZMPT101B利用电磁感应原理将高电压转换成低电压,LM358对降压后的信号做精确采样和适当补偿㊂2.6㊀前置放大模块㊀㊀当电压钳发出一个正弦电压信号,电流钳会感应出一个微弱的正弦电流信号,为此需要前置放大模块将微弱的电流信号转换成可供AD转换的电压信号㊂前置放大模块可将0~20mA的电流信号转换成0~ 3.3V的电压信号㊂2.7㊀有源滤波模块㊀㊀为了排除低频和高频干扰信号对进入DSP28335的AD端口的影响,采用UAF42有源滤波器模块对采集的电流信号进行滤波㊂UAF42有源滤波器模块集成了低通㊁高通和带通滤波功能,可实现精确的频率和Q值㊂2.8㊀有效值检测模块㊀㊀为了快速检测正弦电压和正弦电流信号的有效值,采用AD637有效值检波器模块对电压互感器输出的电压信号和UAF42有源滤波模块输出的电压信号进行处理,有效值识别精度在0.0001Vrms,避免了烦琐的软件程序设计㊂2.9㊀电压和电流钳口㊀㊀电压和电流钳口都采用电流探头,采用夹钳形结构设计,钳口直径50mm,方便取放㊂电流探头是一种高精度交流电流变换器,其原副匝比为1000ʒ1,测量精度保持在0.2%以内㊂3㊀接地电阻测量装置的软件设计㊀㊀新型输电线路接地电阻装置的软件工作流程如图5所示㊂首先,DSP28335系统要进行开机自检和系统初始化;接着,判断是否有测试指令按下,如果无继续等待,如果有测试指令,那么DSP28335通过SPI 给激励电压发生器(AD9833模块)发送指令,AD9833模块产生正弦电压信号,BUF634模块对正弦电压信号进行放大,施加至电压钳口;之后,对电压和电流信号进行采集和数据处理;最后,计算接地电阻和结果显示㊂图5㊀系统的工作流程4㊀接地电阻测量装置测试㊀㊀结合新型输电线路接地电阻测量装置的硬件和软件设计,搭建如图6所示的接地电阻测量装置的实验平台㊂其中:1为DSP28335开发板,2为DSP下载器,3为AD9833模块,4为电压偏移模块,5为BUF634模块,6为电压测量模块,7为前置放大模块, 8为UAF42有源滤波模块,9为AD637有效值滤波器模块,10为精密电阻,11为电压钳口,12为电流钳口㊂图6㊀接地电阻测量平台为了验证所设计的新型输电线路接地电阻测量装置的有效性,利用1~5Ω的精密电阻进行测试,实验结果如表1所示㊂所开发测量装置的测量值与精密电阻实际值相接近,两者误差分析在3%以内㊂表1㊀接地电阻测量结果实验序号12345精密电阻值/Ω12345实测电阻值/Ω 1.03 1.98 3.01 4.02 4.98误差/% 3.00 1.000.330.500.40 5　结语㊀㊀本文设计了一种新型输电线路杆塔接地电阻测量装置,该装置采用双钳法对接地电阻进行测量,可以在不解开接地引下线即可测量杆塔的接地电阻㊂在分析新型输电线路接地电阻测量装置原理的基础上,对接地电阻测量装置的硬件和软件进行设计,利用精密电阻对所开发测量装置进行测试,所开发测量装置测量值与精密电阻实际值误差在3%以内㊂下一步对接地电阻测量装置的硬件系统进行升级,使测量装置更微型化和轻量化,方便变电运维人员使用㊂参考文献[1]雷水平,王超胜.加强型输电线路杆塔接地装置改进与研究[J].电气开关,2015(6):17-18.[2]姚晓林,雷淳聪,赖勋林.基于云边协同技术的变电㊀㊀设备监测方法研究[J].电气开关,2023(5):39-42. [3]徐洁.一种简易的接地电阻在线测量方法的研究与实践[J].安徽水利水电职业技术学院学报,2023(3):39-43.[4]李立伟,邹积岩.新型双钳口接地电阻在线测量仪[J].电力系统自动化,2003(14):83-86,95. [5]王克强,唐晓宁,亢可,等.接地电阻测量中混合遗传算法的应用[J].电子技术与软件工程,2019 (4):218.[6]行鸿彦,何贵先,徐伟,等.混合遗传算法在接地电阻测量中的应用[J].电子测量与仪器学报,2016 (9):1389-1396.[7]于鑫,都兴凯,于笑辰.混合遗传算法在接地电阻测量中的运用[J].现代国企研究,2017(18):172. [8]魏天舒,姬云鹏,梁国鼎,等.双钳接地电阻测试仪校准方法的研究[J].计量与测试技术,2020(7): 84-85,88.[9]喻琰.双钳口式杆塔接地电阻测量仪的研制[D].武汉:华中科技大学,2014.[10]张旦.接地电阻实时检测与云监测系统设计研究[D].南昌:南昌大学,2023.(编辑㊀沈㊀强)Design of transmission line tower grounding resistance measurement deviceYu Xiaolei Tang Xianghua Shi Xiongjie Wang YueHaimen Power Supply Branch State Grid Jiangsu Nantong Power Supply Company Nantong226100 ChinaAbstract Transmission line tower grounding resistance measurement is a heavy work for power operation and maintenance personnel.In order to measure the grounding resistance of the tower without unraveling the grounding lead this paper designs a new type of transmission line tower grounding resistance measurement device which adopts the double-clamp method to measure the grounding resistance.Firstly the principle of the new transmission line grounding resistance measurement device is analyzed secondly the modular design idea is adopted for the hardware design of the grounding resistance measurement device then the software design of the grounding resistance measurement device is carried out and the workflow of the system is given finally the developed measurement device is tested and the error between the measured value of the developed measurement device and the actual value of precision resistance is within3%.Key words transmission line pole tower grounding resistance measuring device double clamp method modular design。
