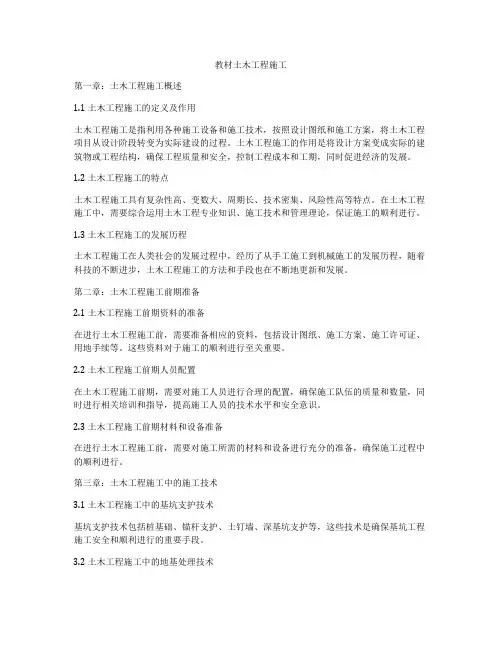

教材土木工程施工第一章：土木工程施工概述1.1 土木工程施工的定义及作用土木工程施工是指利用各种施工设备和施工技术，按照设计图纸和施工方案，将土木工程项目从设计阶段转变为实际建设的过程。
土木工程施工的作用是将设计方案变成实际的建筑物或工程结构，确保工程质量和安全，控制工程成本和工期，同时促进经济的发展。
1.2 土木工程施工的特点土木工程施工具有复杂性高、变数大、周期长、技术密集、风险性高等特点。
在土木工程施工中，需要综合运用土木工程专业知识、施工技术和管理理论，保证施工的顺利进行。
1.3 土木工程施工的发展历程土木工程施工在人类社会的发展过程中，经历了从手工施工到机械施工的发展历程，随着科技的不断进步，土木工程施工的方法和手段也在不断地更新和发展。
第二章：土木工程施工前期准备2.1 土木工程施工前期资料的准备在进行土木工程施工前，需要准备相应的资料，包括设计图纸、施工方案、施工许可证、用地手续等。
这些资料对于施工的顺利进行至关重要。
2.2 土木工程施工前期人员配置在土木工程施工前期，需要对施工人员进行合理的配置，确保施工队伍的质量和数量，同时进行相关培训和指导，提高施工人员的技术水平和安全意识。
2.3 土木工程施工前期材料和设备准备在进行土木工程施工前，需要对施工所需的材料和设备进行充分的准备，确保施工过程中的顺利进行。
第三章：土木工程施工中的施工技术3.1 土木工程施工中的基坑支护技术基坑支护技术包括桩基础、锚杆支护、土钉墙、深基坑支护等，这些技术是确保基坑工程施工安全和顺利进行的重要手段。
3.2 土木工程施工中的地基处理技术地基处理技术是指对土地进行加固或改良的技术手段，包括桩基、灌注桩、搅拌桩、土石方工程等技术。
3.3 土木工程施工中的混凝土技术混凝土技术是土木工程施工中的核心技术之一，包括混凝土配合比设计、混凝土搅拌、混凝土浇筑与养护等。
3.4 土木工程施工中的钢结构技术钢结构技术是土木工程中的重要技术之一，包括钢结构设计、钢结构制造、钢结构安装等。
土木工程施工_教材(3篇)

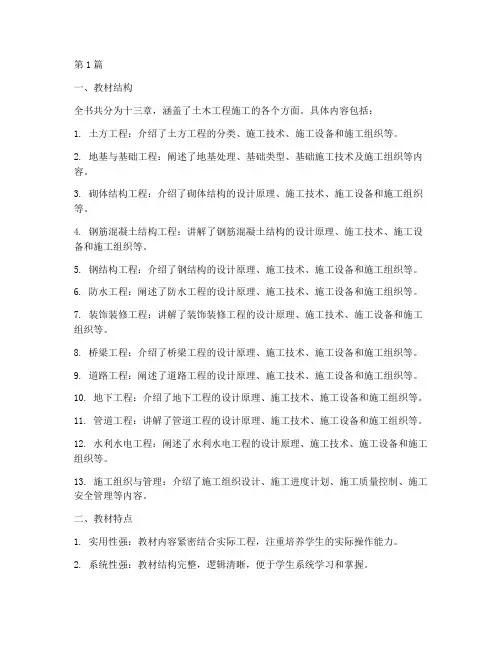

第1篇一、教材结构全书共分为十三章，涵盖了土木工程施工的各个方面。
具体内容包括：1. 土方工程：介绍了土方工程的分类、施工技术、施工设备和施工组织等。
2. 地基与基础工程：阐述了地基处理、基础类型、基础施工技术及施工组织等内容。
3. 砌体结构工程：介绍了砌体结构的设计原理、施工技术、施工设备和施工组织等。
4. 钢筋混凝土结构工程：讲解了钢筋混凝土结构的设计原理、施工技术、施工设备和施工组织等。
5. 钢结构工程：介绍了钢结构的设计原理、施工技术、施工设备和施工组织等。
6. 防水工程：阐述了防水工程的设计原理、施工技术、施工设备和施工组织等。
7. 装饰装修工程：讲解了装饰装修工程的设计原理、施工技术、施工设备和施工组织等。
8. 桥梁工程：介绍了桥梁工程的设计原理、施工技术、施工设备和施工组织等。
9. 道路工程：阐述了道路工程的设计原理、施工技术、施工设备和施工组织等。
10. 地下工程：介绍了地下工程的设计原理、施工技术、施工设备和施工组织等。
11. 管道工程：讲解了管道工程的设计原理、施工技术、施工设备和施工组织等。
12. 水利水电工程：阐述了水利水电工程的设计原理、施工技术、施工设备和施工组织等。
13. 施工组织与管理：介绍了施工组织设计、施工进度计划、施工质量控制、施工安全管理等内容。
二、教材特点1. 实用性强：教材内容紧密结合实际工程，注重培养学生的实际操作能力。
2. 系统性强：教材结构完整，逻辑清晰，便于学生系统学习和掌握。
3. 理论与实践相结合：教材在阐述基本理论的同时，注重实践应用，提高学生的实践能力。
4. 图文并茂：教材中配有大量的图片和图表，使教学内容更加直观易懂。
5. 习题与案例分析：教材每章都配有相应的习题和案例分析，帮助学生巩固所学知识。
总之，《土木工程施工》教材是一本全面、实用、易懂的土木工程类专业教材，适合作为高等院校土木工程、工程管理及相关专业的教学用书，也可供土木工程施工技术人员参考。
土木工程施工第三版课后习题答案
土木工程施工(第三版)课后习题答案《土木工程施工（第三版）》是一本关于土木工程施工方面的教材，它全面介绍了土木工程施工的基本理论、方法和技术。
它的课后习题是帮助读者巩固所学知识，提高解决实际问题的能力的重要工具。
1.什么是土木工程施工？答：土木工程施工是指根据土木工程设计方案，按照一定的施工方法，将土木工程项目的各项工程任务逐步完成的过程。
2.土木工程施工的主要内容有哪些？答：土木工程施工的主要内容包括施工准备、施工组织与管理、施工机械与设备的选择与使用、人力资源的管理、施工质量控制、安全生产管理等。
3.土木工程施工的基本流程是什么？答：土木工程施工的基本流程包括施工准备、施工组织与管理、施工过程控制、施工质量控制、竣工验收等。
4.施工准备的主要任务有哪些？答：施工准备的主要任务包括编制施工组织设计、编制施工方案、确定施工工艺与方法、组织施工机械与设备的进场与安装、制定施工计划、组织人力资源等。
5.施工组织与管理的原则有哪些？答：施工组织与管理的原则包括科学性原则、经济性原则、合理性原则、安全性原则、灵活性原则等。
6.施工机械与设备的选择与使用有哪些要求？答：施工机械与设备的选择与使用应符合施工工艺与方法的要求，具备必要的技术性能，能够满足施工进度和质量要求，同时要考虑经济效益和安全生产。
7.人力资源的管理包括哪些方面？答：人力资源的管理包括招聘与选拔、培训与教育、考核与激励、绩效管理、劳动保护与安全生产等方面。
8.施工质量控制的方法有哪些？答：施工质量控制的方法包括质量管理体系、质量控制手段、质量检验与检测等。
9.安全生产管理的原则有哪些？答：安全生产管理的原则包括预防为主、综合治理、责任明确、全员参与、标准严格、教育培训、监督检查等。
10.竣工验收的主要内容是什么？答：竣工验收的主要内容包括工程质量验收、工程报验、竣工图纸编制、竣工材料验收、设备设施验收等。
土木工程施工教材
土木工程施工教材第一章：土木工程施工简介1.1 土木工程概述土木工程是指建筑、道路、桥梁、堤坝、隧道等公共设施的建设和修建工程，是现代建筑工程的重要组成部分。
土木工程施工是土木工程建设的重要环节，它涉及到施工技术、安全管理、质量控制、进度管理等方面的内容。
1.2 土木工程施工的重要性土木工程施工是土木工程建设的实施过程，它直接影响到工程的质量、安全、进度和成本。
只有做好施工工作，才能保证土木工程建设的顺利进行，确保工程的质量和安全。
1.3 土木工程施工的特点土木工程施工具有复杂性、系统性、不确定性等特点，施工现场的环境复杂，施工条件多变，施工技术要求高。
因此，土木工程施工需要具备一定的专业知识和技能，才能保证工程的顺利进行。
第二章：土木工程施工前的准备工作2.1 工程施工前的准备在进行土木工程施工前，需要进行充分的准备工作。
这包括项目立项审批、施工图设计、工程规划、材料采购、施工队伍组建等方面的准备工作。
2.2 工程施工前的资料准备在进行土木工程施工前，需要准备相关的工程资料，包括施工图纸、设计说明、施工规范、相关图册等资料。
这些资料对于施工工作的顺利进行至关重要。
2.3 工程施工前的技术准备在进行土木工程施工前，需要对施工技术进行充分的准备。
这包括施工方法、工艺流程、施工设备、施工人员等方面的准备。
只有做好技术准备工作，才能保证工程的顺利进行。
第三章：土木工程施工中的安全管理3.1 安全管理的原则土木工程施工是一个高风险的作业，施工现场普遍存在各种安全隐患。
因此，“安全第一”是土木工程施工中的基本原则，只有确保安全，才能保证工程的顺利进行。
3.2 安全管理的内容安全管理包括施工现场的安全防护措施、安全生产教育、事故应急预案、安全生产督查等内容。
只有做好安全管理工作，才能避免事故的发生，保护工程施工人员的生命安全。
3.3 安全管理的措施安全管理包括对施工现场的安全检查、安全培训、安全警示标识等措施。
《土木工程施工技术》教学大纲
《土木工程施工》教学大纲【课程编码】JZZB1130 【课程名称】土木工程施工【英文名称】Construction technology of civil engineering【总学时】54【学分】3【理论学时】54【实验、实践学时】0【课程类别】专业必修课【适用专业】土木工程【课程性质、目标和要求】（课程性质)《土木工程施工》是土木工程专业的一门主要专业必修课,具有实践性、综合性、政策性强的特点,其研究对象是土木工程,包括建筑工程、道路与桥梁工程等专业领域的施工技术及施工组织的一般规律的学科。
（教学目标)土木工程施工是土木工程专业的主要专业课之一,主要讲述土木工程的施工技术、施工组织、网络计划技术,土木工程施工是实践性很强的课程，学习该课程之前要学完基础课和部分专业技术基础课、专业课，同时应配合施工现场的生产实习，使理论联系实际,加深对该课程的理解，通过对该课程的学习和实践，提高对土木工程施工技术、施工管理、施工质量、施工安全的理解和认识。
(教学要求）通过本课程的学习，使学生掌握土木工程施工的基本知识、基本理论和决策方法，使学生具有独立分析和解决土木工程施工技术和施工组织计划基本问题的初步能力,为毕业后从事土木工程设计、施工和管理等工作奠定基础.【教学内容和要求】第1章土方工程教学内容：第一节土方工程概述第二节土方工程量计算与土方调配第三节土方工程施工第四节土方工程机械化施工第五节爆破工程教学要求：掌握土的特性；掌握场地平整施工中的竖向规划、土方量计算和施工；掌握基坑开挖施工中的降低地下水位方法,边坡稳定及支护结构设计方法的基本原理；掌握填土压实的要求和方法；第2章桩基工程教学内容：第一节预制桩施工第二节灌注桩的施工教学要求:了解钢筋混凝土预制桩的预制、起吊、运输及堆放方法；了解预制桩和现场灌注桩的施工工艺；了解混凝土地下连续墙的施工过程和施工工艺要点。
掌握锤击沉桩施工的全过程和施工要点；掌握泥浆护壁成孔灌注桩和干作业成孔灌注桩的施工要点。
《土木工程施工技术》课件 土木工程施工技术第三章
第二节 砌筑脚手架
框式脚手架的构造
（2）梯形框式脚手架 梯形框式脚手架的主要构件如下。 ① 框架。它由外径45 mm和38 mm两种钢管焊接而成。框架立柱上端焊有细短管，以便在接高框 架时承插上层框架。框架立柱上也留有安装剪刀撑和水平撑的螺栓孔。 ② 剪刀撑、水平撑和三脚架。它们的构造与门形框式脚手架相同。 ③ 栏杆。它用外径27 mm、壁厚2.5 mm的钢管煨弯焊接而成，其底脚用外径45 mm、壁厚2.5 mm的钢管做套管，以便装在框架立柱上。栏杆柱两旁焊有外径38 mm、壁厚3 mm的承插管用以装设 横杆。 ④ 底座。它用边长200 mm、厚10 mm的方钢板作底板，外径36 mm钢管或直径36 mm圆钢作 插心焊接而成。
砌块的强度等级有MU20，MU15，MU10，MU7.5，MU5.0。用于砌体结构的砌块最低强度等级为 MU7.5。
第一节 砌体材料
砂浆
1、原材料要求 常用的砂浆有水泥砂浆、石灰砂浆和混合砂浆3种。其主要原材料为水泥、砂、石灰膏和外掺料等。 水泥进场使用前，应分批对其强度、安定性进行复验。砂浆用砂不得含有有害杂物。建筑生石灰、建 筑生石灰粉熟化为石灰膏时，其熟化时间分别不得少于7 d和2 d。沉淀池中贮存的石灰膏，应防止干燥、 冻结和污染，严禁采用脱水硬化的石灰膏。 拌制砂浆用水的水质应符合国家现行标准《混凝土拌合用水标准》（JGJ 63—2006）的规定。 凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。 有机塑化剂应有砌体强度的型式检验报告。 2、强度等级 使用时砂浆必须满足设计要求的种类和强度等级。普通砂浆的强度等级有M20，M15，M10，，M5 和五个等级。
第二节 砌筑脚手架
框式脚手架的搭设要求
《土木工程施工技术》课程教学大纲
《土木工程施工技术》课程教学大纲
课程类别：专业教育课程（专业基础课程）
适用专业：建筑工程技术
适用层次：高起专
适用教育形式：网络教育/成人教育
考核形式：考试
所属学院：土木工程与建筑学院
先修课程：房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学、工程项目管理等
一、课程简介
《土木工程施工》是建筑工程技术专业的一门专业课程，它系统地阐述了土木工程施工的基本步骤、方法、质量要求和质量检验与控制的基本理论和方法，为学习者解决土木工程施工方面的实际问题提供了理论基础。本课程学习需要掌握的前续知识主要包括房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学等。学习本课程对于掌握建筑施工的基本规律，正确地进行施工操作过程，以及科学合理的运用质量检验与控制方法，具有不可替代的作用。
『基本要求』
1.识 记：钢筋混凝土的原理、性能；钢筋的分类、性质；各种构件模板的构造特点；混凝土的原材料的性质和选用；混凝土的和易性与强度的影响因素及控制方法。
2.领 会：钢筋的入场检验；钢筋冷加工的原理；钢筋机械连接的方法；钢筋加工方法；定型钢模板的配板设计。
3.简单应用：钢筋冷加工的方法和质量控制措施；钢筋焊接的操作过程和质量控制；钢筋施工下料、施工代换的计算；模板的受力计算；混凝土的施工配料；混凝土的搅拌制度和运输要求；混凝土的养护方法和要求；混凝土的质量检查方法和要求。
第五章预应力混凝土工程
『知识点』
预应力混凝土的原理；预应力混凝土材料；先张法的施工过程、台座与夹具、张拉程序与控制应力、放张顺序与方法；后张法的施工过程、孔道的留设与夹具、张拉程序与控制应力、放张顺序与方法；预应力筋的制作；无粘结预应力筋的特点和施工方法；电热张拉的施工方法。
课程类别：专业教育课程（专业基础课程）
适用专业：建筑工程技术
适用层次：高起专
适用教育形式：网络教育/成人教育
考核形式：考试
所属学院：土木工程与建筑学院
先修课程：房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学、工程项目管理等
一、课程简介
《土木工程施工》是建筑工程技术专业的一门专业课程，它系统地阐述了土木工程施工的基本步骤、方法、质量要求和质量检验与控制的基本理论和方法，为学习者解决土木工程施工方面的实际问题提供了理论基础。本课程学习需要掌握的前续知识主要包括房屋建筑学、土木工程材料、工程力学、钢筋混凝土结构、土力学与地基基础、运筹学等。学习本课程对于掌握建筑施工的基本规律，正确地进行施工操作过程，以及科学合理的运用质量检验与控制方法，具有不可替代的作用。
『基本要求』
1.识 记：钢筋混凝土的原理、性能；钢筋的分类、性质；各种构件模板的构造特点；混凝土的原材料的性质和选用；混凝土的和易性与强度的影响因素及控制方法。
2.领 会：钢筋的入场检验；钢筋冷加工的原理；钢筋机械连接的方法；钢筋加工方法；定型钢模板的配板设计。
3.简单应用：钢筋冷加工的方法和质量控制措施；钢筋焊接的操作过程和质量控制；钢筋施工下料、施工代换的计算；模板的受力计算；混凝土的施工配料；混凝土的搅拌制度和运输要求；混凝土的养护方法和要求；混凝土的质量检查方法和要求。
第五章预应力混凝土工程
『知识点』
预应力混凝土的原理；预应力混凝土材料；先张法的施工过程、台座与夹具、张拉程序与控制应力、放张顺序与方法；后张法的施工过程、孔道的留设与夹具、张拉程序与控制应力、放张顺序与方法；预应力筋的制作；无粘结预应力筋的特点和施工方法；电热张拉的施工方法。
《土木工程施工技术》全套电子教案讲义pdf-2024鲜版
施工现场平面规划方法
综合考虑地形、地质、水文等自然条件，以及施工设施、道路、管线等布局要求，进行科学合理的平面规划。
2024/3/27
18
施工进度计划编制与优化
施工进度计划编制原则
根据施工合同、施工图纸等文件要求，结 合实际情况，编制切实可行的施工进度计 划。
VS
施工进度计划优化方法
采用网络计划技术等方法，对施工进度计 划进行优化调整，确保施工按期完成。
施工图纸识读方法
识读施工图纸需要掌握投影原理，熟悉图纸表达方法，了解相关符号和标注，按照先整体后 局部、先文字说明后图样、先图形后尺寸等原则进行。
2024/3/27
施工图纸理解要点
理解施工图纸需要关注建筑物的功能要求、结构特点和施工方法，分析各部分之间的联系和 影响，注意图纸中的矛盾和不合理之处。
9
24
06
实践环节与案例分析
2024/3/27
25
实验课程安排及要求
2024/3/27
实验课程的目的和任务
通过实验课程，使学生掌握土木工程实验的基本技能和方法，培 养学生分析问题和解决问题的能力。
实验课程的内容
包括土木工程材料实验、土力学实验、结构实验等。
实验课程的要求
学生需按照实验指导书的要求，认真完成实验准备工作、实验操作、 数据记录和处理等步骤，并提交实验报告。
29
THANKS
感谢观看
2024/3/27
30
规。
制定污染防治措施
针对施工过程中可能产生的各种污染源， 制定相应的污染防治措施，如噪声、粉尘、 废水等。
加强环保宣传和教育
通过宣传和教育等方式提高全员的环保意 识，营造“保护环境、人人有责”的企业
土木工程施工(第三版)课后习题答案
第1篇专业工种工程施工技术第1章土方工程1.1某矩形基坑，其底部尺寸为4m x 2m，开挖深度2.0m，坡度系数m=0.50，试计算其开挖量，若将土方用容量为2m3的运输车全部运走，需运多少车次？（Ks=1.20，K′s=1.05）解答：由m=0.5，H=2m，得B=m*H=0.5*2=1.0m，基坑的上底面积F1=（4+2B）（2+2B）=6*4=24m2基坑的下底面积F2=2*4=8m2中截面面积Fo=（4+B）(2+B)=5*3=15m2天然状态下土方量V1=H/6(F1+4Fo+F2)=2/6*(24+60+8)=30.67m3V2=KsV1=1.2*30.67=36.8m3则需要运送车次n=V2/q=36.8/2=18.4=19次1.2试推导出土的可松性对场地平整设计标高的影响公式，H’o=Ho+△h△h= Vw(K′s-1)/（Ft+Fw*K′s）△解答：在不考虑可松性时Vw=Vt由于土的可松性有多余的土：Vw-Vt/K′s调整后挖方多了Fw*△h则填方所需的土：Vw-Vt/K’s=Fw*△h+Ft*△h/K’s所以△h=（Vw* K′s-Vt）/（Fw*K′s+Ft）=Vw(K′s-1)/(Ft+Fw*K′s)1.3 如下图所示的管沟中心线AC,其中AB相距30m，BC相距20m，A点管沟底部标高240.0m，沟底纵向坡度自A 至C为4‰，沟底宽2m，试绘制管沟纵坡面图，并计算AC段的挖方量。
（可不考虑放坡）解答：Fa=2*1.5=3.0m2，Fb=1.12*2=2.24m2，Fc=2.2*2=4.4m2则Vac=Vab+Vbc=Hab/6*（Fa+4Fo+Fb）+Hbc/6*（Fb+4F1+Fc）=30/6*（3+4*1.31*2+2.24）+20/6*（2.24+4*1.66*2+4.4）=145m31.4某工程场地平整，方格网（20m*20m）如图所示，不考虑泄水坡度、土的可松性及边坡的影响试求场地设计标高Ho，定性标出零线位置。
土木工程施工第三版
《土木工程施工（第三版）》是一本深受欢迎的教材，内容丰富，系统介绍了土木工程施工技术及其组织管理。
本书是在第二版的基础上进行修订的，修订的目的是为了使内容更加精简、实用，以适应不同学校和学生的需求。
本书分为两篇，第一篇为土木工程施工技术，第二篇为施工组织原理。
在第一篇土木工程施工技术中，包括了土石方工程、桩基础工程、砌筑工程、混凝土结构工程、结构安装工程、道路工程、桥梁工程、地下工程、脚手架工程、防水工程和装饰装修工程等内容。
这些内容涵盖了土木工程施工的基本领域，为读者提供了全面的施工技术知识。
土石方工程是土木工程施工的基础，包括场地平整、基坑工程、土方的填筑与压实和爆破工程等内容。
桩基础工程是土木工程中的重要部分，包括预制桩施工和灌注桩施工等技术。
砌筑工程涉及砌筑材料、砌筑施工工艺和砌体的冬期施工等内容。
混凝土结构工程包括模板工程、钢筋工程、混凝土工程和预应力混凝土工程等技术。
结构安装工程涵盖了结构安装的基本原理和施工技术。
道路工程包括道路的铺设、排水和照明等内容。
桥梁工程介绍了桥梁的构造、施工技术和质量控制。
地下工程涉及到地下室的施工技术、支护结构和防水工程等。
脚手架工程介绍了脚手架的设置和拆除技术。
防水工程涵盖了防水的原理和施工技术。
装饰装修工程包括室内外装饰和装修的技术。
第二篇施工组织原理包括施工组织概论、流水施工基本原理、网络计划技术和单位工程施工组织设计等内容。
施工组织概论介绍了施工组织的目标和原则，以及施工组织结构和职能。
流水施工基本原理讲述了流水施工的概念、特点和施工组织方法。
网络计划技术是施工组织中的重要工具，用于制定施工计划和控制施工进度。
单位工程施工组织设计是施工组织设计的基础，包括单位工程施工组织设计的编制方法和内容。
施工组织总设计是对整个工程施工的组织和管理进行规划和设计。
《土木工程施工（第三版）》可作为高等学校土木工程及相关专业教材，也可供从事土木工程施工的工程技术人员参考使用。
