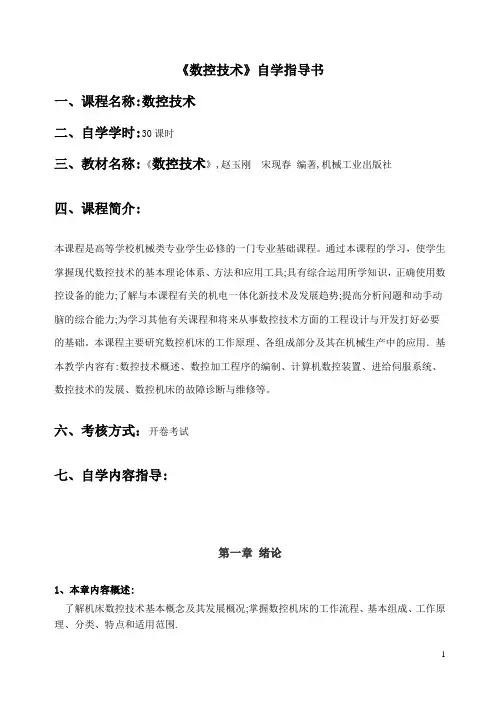

数控技术培训教材

《数控技术》自学指导书一、课程名称:数控技术二、自学学时:30课时三、教材名称:《数控技术》,赵玉刚宋现春编著,机械工业出版社四、课程简介:本课程是高等学校机械类专业学生必修的一门专业基础课程。

通过本课程的学习，使学生掌握现代数控技术的基本理论体系、方法和应用工具;具有综合运用所学知识，正确使用数控设备的能力;了解与本课程有关的机电一体化新技术及发展趋势;提高分析问题和动手动脑的综合能力;为学习其他有关课程和将来从事数控技术方面的工程设计与开发打好必要的基础。

本课程主要研究数控机床的工作原理、各组成部分及其在机械生产中的应用．基本教学内容有:数控技术概述、数控加工程序的编制、计算机数控装置、进给伺服系统、数控技术的发展、数控机床的故障诊断与维修等。

六、考核方式：开卷考试七、自学内容指导:第一章绪论1、本章内容概述:了解机床数控技术基本概念及其发展概况;掌握数控机床的工作流程、基本组成、工作原理、分类、特点和适用范围.２、自学学时安排：2学时3、知识点:概述、数控技术概念，数控机床概念。

数控机床的基本工作原理，数控机床的工作流程,数控机床的组成。

数控机床的特点,数控机床的适用范围。

点位、直线、轮廓控制数控机床概念,开环、闭环、半闭环数控机床概念,多轴联动数控机床的含义和实例。

４。

本章重点:点位、直线、轮廓控制数控机床概念,开环、闭环、半闭环数控机床概念,多轴联动数控机床的含义和实例.5。

习题1．数控机床是由哪几部分组成,它的工作流程是什么?2.按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？4.数控机床有哪些特点？3．什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别?第二章数控机床的加工程序的编制1、本章内容概述:掌握数控编程基础知识;掌握常用G、M指令的编程方法；掌握数控编程的工艺处理原则；了解程序编制中的数学处理方法。

2、自学学时安排：103、知识点:数控编程基本概念，数控编程的一般步骤，数控编程代码的含义，手工编程和自动编程两种方法的异同数控机床的坐标系和坐标轴的确定,机床原点与机床坐标系，工件原点和工件坐标系,绝对坐标与相对坐标,尺寸设定单位,数控加工程序的结构常用的准备功能G指令（包括坐标系相关指令、运动方式相关指令、刀具补偿指令、子程序调用指令),常用的辅助功能M指令，F、S、T指令。

数控技术及应用教案及讲稿第一章：数控技术概述一、教学目标1. 了解数控技术的定义和发展历程。

2. 掌握数控系统的基本组成和工作原理。

3. 了解数控技术在工程领域的应用。

二、教学内容1. 数控技术的定义和发展历程。

2. 数控系统的基本组成：数控装置、伺服系统、测量系统、数控编程等。

3. 数控技术在工程领域的应用：机械制造、汽车制造、航空制造等。

三、教学方法1. 讲授：讲解数控技术的定义、发展历程和基本组成。

2. 互动：提问学生了解数控技术在实际工程中的应用。

四、教学资源1. PPT课件：介绍数控技术的定义、发展历程和基本组成。

2. 视频素材：展示数控技术在工程领域的应用实例。

五、教学评价1. 课堂问答：检查学生对数控技术定义和发展历程的掌握。

2. 课后作业：布置相关课后题目，加深学生对数控系统基本组成的理解。

第二章：数控装置一、教学目标1. 了解数控装置的分类和功能。

2. 掌握数控装置的硬件结构和软件系统。

3. 熟悉数控装置的调试和维护方法。

二、教学内容1. 数控装置的分类：通用型数控装置、专用型数控装置。

2. 数控装置的功能：控制功能、编程功能、仿真功能等。

3. 数控装置的硬件结构：输入/输出接口、中央处理单元、存储器等。

4. 数控装置的软件系统：数控系统软件、数控编程软件等。

5. 数控装置的调试和维护方法。

三、教学方法1. 讲授：讲解数控装置的分类、功能和硬件结构。

2. 实操：演示数控装置的调试和维护方法。

四、教学资源1. PPT课件：介绍数控装置的分类、功能和硬件结构。

2. 实操设备：供学生实际操作数控装置。

五、教学评价1. 课堂问答：检查学生对数控装置分类和功能的掌握。

2. 实操报告：评估学生在实操过程中的表现。

第三章：伺服系统一、教学目标1. 了解伺服系统的分类和功能。

2. 掌握伺服系统的硬件结构和软件系统。

3. 熟悉伺服系统的调试和维护方法。

二、教学内容1. 伺服系统的分类：模拟伺服系统、数字伺服系统。

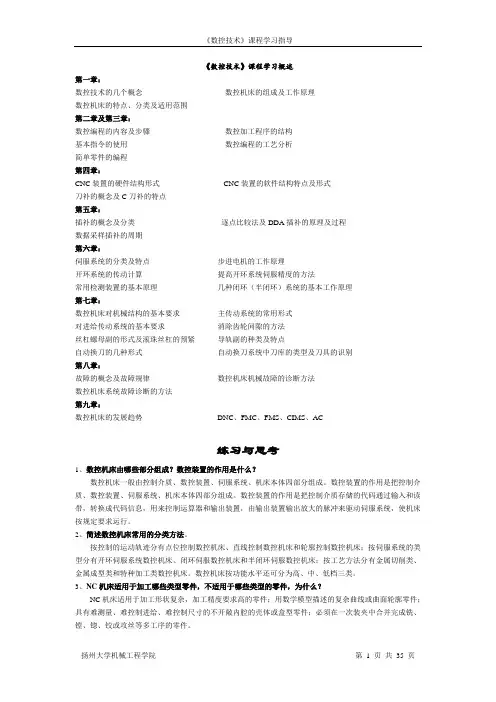

《数控技术》课程学习概述第一章：数控技术的几个概念数控机床的组成及工作原理数控机床的特点、分类及适用范围第二章及第三章：数控编程的内容及步骤数控加工程序的结构基本指令的使用数控编程的工艺分析简单零件的编程第四章：CNC装置的硬件结构形式CNC装置的软件结构特点及形式刀补的概念及C刀补的特点第五章：插补的概念及分类逐点比较法及DDA插补的原理及过程数据采样插补的周期第六章：伺服系统的分类及特点步进电机的工作原理开环系统的传动计算提高开环系统伺服精度的方法常用检测装置的基本原理几种闭环（半闭环）系统的基本工作原理第七章：数控机床对机械结构的基本要求主传动系统的常用形式对进给传动系统的基本要求消除齿轮间隙的方法丝杠螺母副的形式及滚珠丝杠的预紧导轨副的种类及特点自动换刀的几种形式自动换刀系统中刀库的类型及刀具的识别第八章：故障的概念及故障规律数控机床机械故障的诊断方法数控机床系统故障诊断的方法第九章：数控机床的发展趋势DNC、FMC、FMS、CIMS、AC练习与思考1、数控机床由哪些部分组成？数控装置的作用是什么？数控机床一般由控制介质、数控装置、伺服系统、机床本体四部分组成。

数控装置的作用是把控制介质、数控装置、伺服系统、机床本体四部分组成。

数控装置的作用是把控制介质存储的代码通过输入和读带，转换成代码信息，用来控制运算器和输出装置，由输出装置输出放大的脉冲来驱动伺服系统，使机床按规定要求运行。

2、简述数控机床常用的分类方法。

按控制的运动轨迹分有点位控制数控机床、直线控制数控机床和轮廓控制数控机床；按伺服系统的类型分有开环伺服系统数控机床、闭环伺服数控机床和半闭环伺服数控机床；按工艺方法分有金属切削类、金属成型类和特种加工类数控机床。

数控机床按功能水平还可分为高、中、低档三类。

3、NC机床适用于加工哪些类型零件，不适用于哪些类型的零件，为什么？NC机床适用于加工形状复杂，加工精度要求高的零件；用数学模型描述的复杂曲线或曲面轮廓零件；具有难测量、难控制进给、难控制尺寸的不开敞内腔的壳体或盒型零件；必须在一次装夹中合并完成铣、镗、锪、铰或攻丝等多工序的零件。

数控加工基础知识入门书籍在现代工业生产中，数控加工已经成为关键的一项技术和工艺。

然而，要想精通数控加工，需要深入理解和掌握其基础知识。

本文将为您介绍一些适合初学者的数控加工基础知识入门书籍，帮助您快速入门和提升技能。

1. 《数控编程与操作》本书作者是李炜。

这本书详细介绍了数控加工的编程和操作过程。

从数控系统的原理、G代码与M代码的基本语法、加工工艺的选择与优化等方面进行了详细讲解。

此外，书中还包含了大量的实例和练习题，帮助读者更好地掌握数控加工的实际操作。

2. 《数控加工技术与工艺》本书作者是彭先国。

该书主要介绍了数控机床的结构和工作原理，数控加工的基本过程，以及数控编程的基本方法。

此外，书中还介绍了各种数控加工工艺，如钻孔、铣削、镗削等，帮助读者了解数控加工的各种技术和应用。

3. 《数控加工实用手册》本书作者是王悦。

这本书主要介绍了数控加工的实用技术和方法。

书中详细介绍了数控车床、数控铣床、数控钻床等常用数控机床的操作和编程方法。

同时，书中还提供了大量的实例和案例，帮助读者更好地理解和掌握数控加工的实际应用。

4. 《数控加工原理与应用》本书作者是张健。

该书系统地介绍了数控加工的原理和应用。

书中详细分析了数控加工的数学模型、插补算法、轨迹规划等基本原理，帮助读者深入理解数控加工的工作原理。

此外，书中还介绍了数控加工在航空航天、汽车制造、模具加工等领域的应用，帮助读者了解数控加工的广泛应用前景。

5. 《数控机床与数控系统》本书作者是陈振亮。

这本书主要介绍了数控机床和数控系统的原理和技术。

书中详细解析了数控机床的结构、传动方式和控制方式，以及数控系统的构成和工作原理。

同时，书中还介绍了数控加工的各种工艺和应用，帮助读者全面了解数控机床和数控系统。

以上是一些适合初学者的数控加工基础知识入门书籍的介绍。

通过阅读这些书籍，读者可以系统地学习和掌握数控加工的基本原理、技术和应用，为日后的实际操作和进一步的学习打下坚实的基础。

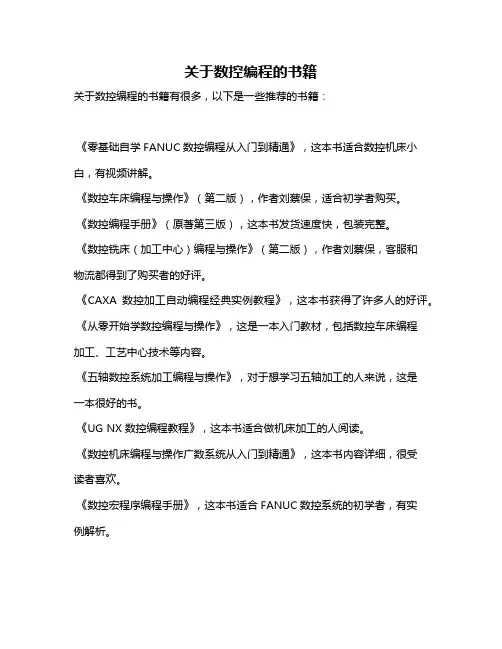

关于数控编程的书籍
关于数控编程的书籍有很多，以下是一些推荐的书籍：
《零基础自学FANUC数控编程从入门到精通》，这本书适合数控机床小白，有视频讲解。

《数控车床编程与操作》（第二版），作者刘蔡保，适合初学者购买。

《数控编程手册》（原著第三版），这本书发货速度快，包装完整。

《数控铣床（加工中心）编程与操作》（第二版），作者刘蔡保，客服和
物流都得到了购买者的好评。

《CAXA数控加工自动编程经典实例教程》，这本书获得了许多人的好评。

《从零开始学数控编程与操作》，这是一本入门教材，包括数控车床编程
加工、工艺中心技术等内容。

《五轴数控系统加工编程与操作》，对于想学习五轴加工的人来说，这是
一本很好的书。

《UG NX 数控编程教程》，这本书适合做机床加工的人阅读。

《数控机床编程与操作广数系统从入门到精通》，这本书内容详细，很受
读者喜欢。

《数控宏程序编程手册》，这本书适合FANUC数控系统的初学者，有实
例解析。

《数控车床编程与图解操作》，这本书质量非常好，与卖家描述的完全一致，非常满意。

《和鬼谷一起学数车宏程序》，这是一本关于宏程序的书。

《跟我学FANUC数控系统手工编程》，这本书适合初学者，配合实际使用效果更好。

以上书籍涵盖了从入门到精通的各个阶段，可以根据自己的需求选择合适的书籍进行阅读和学习。

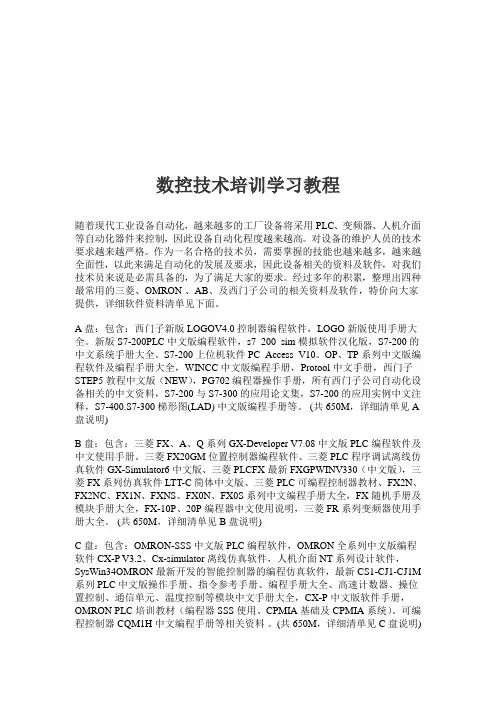

数控技术培训学习教程随着现代工业设备自动化，越来越多的工厂设备将采用PLC、变频器、人机介面等自动化器件来控制，因此设备自动化程度越来越高。

对设备的维护人员的技术要求越来越严格。

作为一名合格的技术员，需要掌握的技能也越来越多，越来越全面性，以此来满足自动化的发展及要求，因此设备相关的资料及软件，对我们技术员来说是必需具备的，为了满足大家的要求。

经过多年的积累，整理出四种最常用的三菱、OMRON 、AB、及西门子公司的相关资料及软件，特价向大家提供，详细软件资料清单见下面。

A盘：包含：西门子新版LOGOV4.0控制器编程软件，LOGO新版使用手册大全。

新版S7-200PLC中文版编程软件，s7_200_sim模拟软件汉化版，S7-200的中文系统手册大全。

S7-200上位机软件PC_Access_V10。

OP、TP系列中文版编程软件及编程手册大全，WINCC中文版编程手册，Protool中文手册，西门子STEP5教程中文版（NEW），PG702编程器操作手册，所有西门子公司自动化设备相关的中文资料，S7-200与S7-300的应用论文集，S7-200的应用实例中文注释，S7-400.S7-300梯形图(LAD) 中文版编程手册等。

(共650M，详细清单见A 盘说明)B盘：包含：三菱FX、A、Q系列GX-Developer V7.08中文版PLC编程软件及中文使用手册。

三菱FX20GM位置控制器编程软件、三菱PLC程序调试离线仿真软件GX-Simulator6中文版、三菱PLCFX最新FXGPWINV330（中文版），三菱FX系列仿真软件LTT-C简体中文版、三菱PLC可编程控制器教材、FX2N、FX2NC、FX1N、FXNS、FX0N、FX0S系列中文编程手册大全，FX随机手册及模块手册大全，FX-10P、20P编程器中文使用说明，三菱FR系列变频器使用手册大全。

(共650M，详细清单见B盘说明)C盘：包含：OMRON-SSS中文版PLC编程软件，OMRON全系列中文版编程软件CX-P V3.2、Cx-simulator离线仿真软件，人机介面NT系列设计软件，SysWin34OMRON最新开发的智能控制器的编程仿真软件，最新CS1-CJ1-CJ1M 系列PLC中文版操作手册、指令参考手册、编程手册大全、高速计数器、操位置控制、通信单元、温度控制等模块中文手册大全，CX-P中文版软件手册，OMRON PLC培训教材（编程器 SSS使用、CPMIA基础及CPMIA系统）。

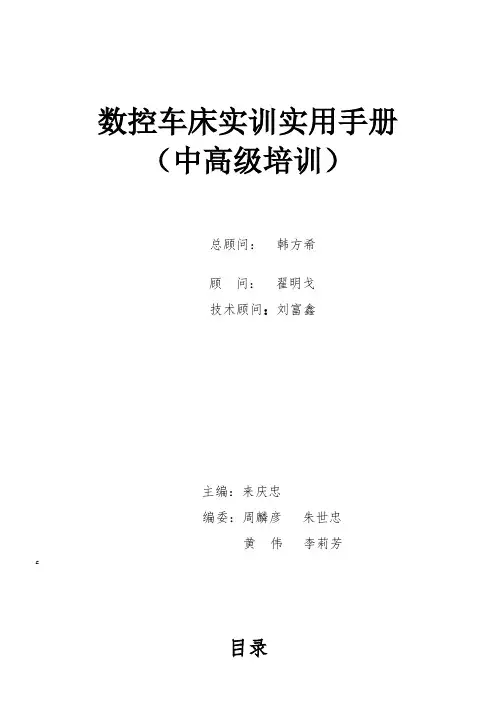

数控车床实训实用手册（中高级培训）总顾问：韩方希`顾问：翟明戈技术顾问：刘富鑫主编：来庆忠编委：周麟彦朱世忠黄伟李莉芳&目录一、数控机床安全操作规程项目一：一把刀的编程项目二：一把刀的编程项目三：三把刀的编程用G71项目四：三把刀的编程用G71项目五：三把刀的编程用G73项目六：三把刀的编程用G73】项目七：调头加工项目八：调头加工项目九：特殊外形的加工项目十：特殊外形的加工项目十一：椭圆的加工项目十二：椭圆的加工项目十三：椭圆的加工项目十四：椭圆的加工项目十五：椭圆的加工项目十六：抛物线的加工项目十七：内孔的加工。

项目十八：配合件的加工项目十九：中级技能鉴定项目二十：高级技能鉴定二、数控车床对刀方法（附视频）一、数控机床安全操作规程1、进入数控实训场地后，应服从安排，不得擅自启动或操作数控机床。

2、按规定穿戴好劳动保护用品，统一工作服、戴好工作帽、戴好防护眼镜。

3、不准穿高跟鞋、拖鞋上岗，严禁戴手套和围巾进行操作。

4、工件、刀具装夹牢固可靠、卡盘扳手、刀架扳手应随时取下。

5、刀架在运动（包括手动、自动和换刀）时仔细观察，不准与机床其他部分相撞。

6、操作数控机床时，严禁两人同时操作，一人操作，其他人观察。

、7、开机床前，应仔细检查机床各部分是否完好，各传动手柄、变速手柄的位置是否正确，还应按要求对数控机床进行润滑保养。

8、操作数控系统面板时，对各键及开关的操作不得用力过猛，更不允许用扳手或其他工具进行操作。

9、完成对刀后，要做模拟加工试验，以防止正式操作时，发生撞坏刀具、工件或设备等事故。

10、在数控车削过程中，因观察加工过程的时间多于操作时间，所以一定要选择好操作者的观察位置，不允许随意离开实训岗位，以确保安全。

11、自动运行加工时，操作者应集中思想，左手指应放在程序停止按钮上，眼睛观察刀尖运动情况，右手控制修调按钮，控制机床刀架运行速率，发现问题，及时按下复位按钮，以确保刀具和数控机床安全，防止各类事故发生。

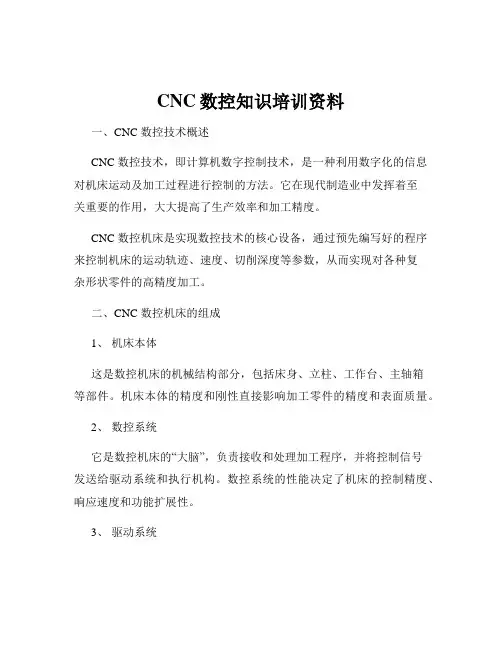

CNC数控知识培训资料一、CNC 数控技术概述CNC 数控技术，即计算机数字控制技术，是一种利用数字化的信息对机床运动及加工过程进行控制的方法。

它在现代制造业中发挥着至关重要的作用，大大提高了生产效率和加工精度。

CNC 数控机床是实现数控技术的核心设备，通过预先编写好的程序来控制机床的运动轨迹、速度、切削深度等参数，从而实现对各种复杂形状零件的高精度加工。

二、CNC 数控机床的组成1、机床本体这是数控机床的机械结构部分，包括床身、立柱、工作台、主轴箱等部件。

机床本体的精度和刚性直接影响加工零件的精度和表面质量。

2、数控系统它是数控机床的“大脑”，负责接收和处理加工程序，并将控制信号发送给驱动系统和执行机构。

数控系统的性能决定了机床的控制精度、响应速度和功能扩展性。

3、驱动系统包括电机、丝杠、导轨等部件，负责将数控系统的指令转化为机床各坐标轴的运动。

4、辅助装置如冷却系统、润滑系统、排屑装置等，为机床的正常运行提供保障。

三、CNC 数控编程基础1、编程坐标系在数控编程中，需要建立一个坐标系来确定零件的位置和尺寸。

常用的坐标系有直角坐标系、极坐标系等。

2、编程指令常见的编程指令包括 G 指令（准备功能指令）、M 指令（辅助功能指令）、T 指令（刀具功能指令）、F 指令（进给速度指令）、S 指令（主轴转速指令）等。

例如，G00 表示快速定位，G01 表示直线插补，M03 表示主轴正转等。

3、编程方法（1）手工编程对于形状简单、加工工序较少的零件，可以采用手工编程。

编程人员根据零件图纸，通过计算和编写程序代码来实现加工过程的控制。

（2）自动编程对于形状复杂、加工工序较多的零件，通常采用自动编程。

利用CAD/CAM 软件（如 MasterCAM、UG 等）生成加工程序。

四、CNC 数控机床的操作1、开机前的准备检查机床各部分是否正常，包括润滑、冷却、刀具等；确认加工程序是否正确无误。

2、开机与回零操作打开机床电源，等待系统初始化完成后，进行机床坐标轴的回零操作，以建立机床坐标系。
