三级配电系统图

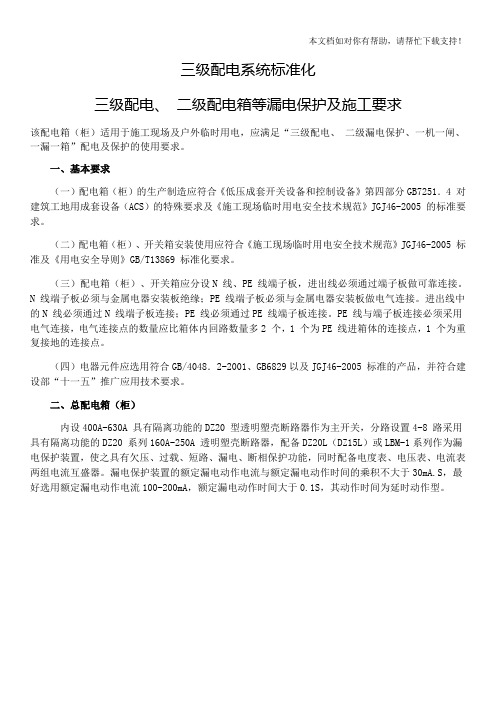

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

建筑工程施工用电标准规范●施工现场临时用电安全技术规范JGJ46-2005；●建设工程施工现场供用电安全规范GB50194-93●手持式电动工具的管理体制、使用、检查和维修安全技术规范GB 3787-2006施工现场临时用电安全技术在《施工现场临时用电安全技术规范》JGJ46-2005中（以下简称“规范”），以强制性条文的形式明确指出：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380 V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用TN-S接零保护系统3、采用二级漏电保护系统（有些地方采用三级漏电保护方式如武汉）。

以上三项基本技术原则，是建造施工现场用电工程的主要安全技术依据，也是保障用电安全，防止触电和电气火灾事故的主要技术措施。

第一节施工现场临时用电三级配电系统一、系统的基本结构图8－1 三级配电系统结构型式示意图二、系统的设置规则1、分级分路（1）从一级总配电箱（配电柜）向二级分配电箱配电分路。

（2）从二级分配电箱向三级开关箱配电分路。

如分配电箱所管辖的设备台数较多，可在其下端增设分配电箱。

不得在分配电箱的一个回路上接2个以上的开关箱。

图8－2 二级配电中有多级分配电箱时结构形式示意图（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，一台用电设备必须有其独立专用的开关箱。

（4）对于单台总功率较大的设备，如塔吊、施工电梯、对焊机等，为保证其能正常工作，不影响相邻的设备，由总配电箱（柜）直接向其专用的开关箱供电。

2、动照分设动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。

3、压缩配电间距（1）分配电箱应设在用电设备或负荷相对集中的场所。

（2）分配电箱与开关箱的距离不得超过30m。

（3）开关箱与其供电的固定式用电设备的水平距离不宜超过3m。

4、环境安全（1）环境保持干燥、通风、常温，周围无易燃易爆物及腐蚀介质。

（2）周围无灌木、杂草丛生，周围不堆放器材、杂物。

TN-S 系统定义:三级配电系统总配电箱为一级,分配电箱为二级,末级配电箱为三级定义:三相电的概念我们知道线圈在磁场中旋转时,导线切割磁场线会产生感应电动势,它的变化规律可用正弦曲线表示。

如果我们取三个线圈,将它们在空间位置上相差点 120度角,三个线圈仍旧在磁场中以相同速度旋转,一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点 120度角,故产生的电流亦是三相正弦变化,称为三相正弦交流电。

工业用电采用三相电,如三相交流电动机等。

相与相之间的电压是线电压,电压为 380V 。

相与中心线之间称为相电压,电压是 220V 。

什么是电源中性点?中性点是指变压器低压侧的三相线圈构成星形联结,联结点称中性点,又因其点为零电位,也称零线端,一般的零线就从此点引出的。

中性点接地后,所有该电网覆盖面的设备接地保护线可就近入地设置为地线,一旦出现漏电可通过大地传导回路到变压器中性点,以策安全。

定义:三相五线制在三相四线制供电系统中 , 把零线的两个作用分开 , 即一根线做工作零线 (N,另外用一根线专做保护零线 (PE,这样的供电结线方式称为三相五线制供电方式 . 三相五线制包括三根相线、一根工作零线、一根保护零线 . 三相五线制的接线方式如下图所示 .为什么不是“ 五相”“ 六相” ?你先要明白“ 相” 在电中的含义,相是指相位角,比如常说的三相电,是指相位角在空间互成 120°交流电。

如果使用移相技术,就比如简单的电容移相,我们一样可以得到四相、五相、 N 相都可以!但那在电力拖动中没有实际的应用意义, 只在电子技术中有时用到。

为什么在电力拖动中大都使用三相 (当然有时会用到单相 , 而不是四相、五相呢?因为发电机的三相绕组在空间 120°分布时,交变磁力线均可最大限度的切割它们,成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成 120°的回路又能最大限度的使用电能!三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化,导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利。

建筑工程施工用电标准规范●施工现场临时用电安全技术规范JGJ46-2005；●建设工程施工现场供用电安全规范GB50194-93●手持式电动工具的管理体制、使用、检查和维修安全技术规范GB 3787-2006施工现场临时用电安全技术在《施工现场临时用电安全技术规范》JGJ46-2005中（以下简称“规范”），以强制性条文的形式明确指出：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380 V三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统2、采用TN-S接零保护系统3、采用二级漏电保护系统（有些地方采用三级漏电保护方式如武汉）。

以上三项基本技术原则，是建造施工现场用电工程的主要安全技术依据，也是保障用电安全，防止触电和电气火灾事故的主要技术措施。

第一节施工现场临时用电三级配电系统一、系统的基本结构图8－1 三级配电系统结构型式示意图二、系统的设置规则1、分级分路（1）从一级总配电箱（配电柜）向二级分配电箱配电分路。

（2）从二级分配电箱向三级开关箱配电分路。

如分配电箱所管辖的设备台数较多，可在其下端增设分配电箱。

不得在分配电箱的一个回路上接2个以上的开关箱。

图8－2 二级配电中有多级分配电箱时结构形式示意图（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，一台用电设备必须有其独立专用的开关箱。

（4）对于单台总功率较大的设备，如塔吊、施工电梯、对焊机等，为保证其能正常工作，不影响相邻的设备，由总配电箱（柜）直接向其专用的开关箱供电。

2、动照分设动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。

3、压缩配电间距（1）分配电箱应设在用电设备或负荷相对集中的场所。

（2）分配电箱与开关箱的距离不得超过30m。

（3）开关箱与其供电的固定式用电设备的水平距离不宜超过3m。

4、环境安全（1）环境保持干燥、通风、常温，周围无易燃易爆物及腐蚀介质。

（2）周围无灌木、杂草丛生，周围不堆放器材、杂物。

三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。

（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。

N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。

进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。

PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。

（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。

三级配电箱标准配置引言三级配电箱是电力系统中重要的组成部分，用于将电能从高压侧传输到低压侧，并将电能供应给各个用电设备。

标准配置的三级配电箱能够满足一般的大型建筑物或工业设施的用电需求。

本文将介绍三级配电箱的标准配置及其功能。

一、主开关器主开关器是三级配电箱的核心部件，用于控制整个配电系统的接通和断开。

通常情况下，主开关器采用空气断路器，具有高断路能力和可靠的短路保护功能。

主开关器还能够实现手动和远程控制，方便操作和维护。

二、母线系统母线系统用于将电能从主开关器传输到各个支路，为各个支路供电。

标准配置的母线系统通常采用铜排，具有良好的导电性能和耐高温性能。

母线系统还可以根据实际需求进行调整，以满足不同支路的电能分配需求。

三、保护装置为了保护配电系统的安全运行，标准配置的三级配电箱通常装备了多种保护装置。

其中包括过载保护器、短路保护器、漏电保护器等。

这些保护装置能够及时检测到故障情况并采取相应的保护措施，防止故障扩大和发生意外事故。

四、照明和插座回路标准配置的三级配电箱通常包含照明回路和插座回路。

照明回路用于给建筑物内的照明设备供电，插座回路用于给电器插座供电。

这些回路通常具有独立的保护装置，以保证其安全可靠的供电。

五、监控系统为了更好地监控和管理配电系统，标准配置的三级配电箱通常还配备了监控系统。

这个系统可以实时监测电流、电压、功率等参数，并通过显示屏或远程监控软件展示给用户。

监控系统还可以对异常情况进行报警，并记录历史数据以供分析和维护。

六、其他配置除了以上主要配置，标准配置的三级配电箱还可能包含一些其他附加配置，以满足特定需求。

例如，备用电源系统、UPS系统、防雷装置等。

这些配置可以根据实际需要进行选择和配置，以提高配电系统的可靠性和安全性。

结论三级配电箱作为电力系统的重要组成部分，标准配置的三级配电箱能够满足大多数大型建筑物或工业设施的用电需求。

通过主开关器、母线系统、保护装置、照明和插座回路以及监控系统等配置，配电箱能够实现电能的传输、分配和保护，并为用户提供安全、可靠的电能供应。

一级箱二级箱三级箱标准配电图
一级箱、二级箱、三级箱标准配电图是指在电力系统中，用来保护和分配电能的一种重要设备。

它们在电力系统中起着至关重要的作用，能够有效地保障电力系统的正常运行和安全稳定。

本文将对一级箱、二级箱、三级箱标准配电图进行详细介绍，以帮助读者更好地理解和应用这些设备。

一级箱是电力系统中的主要配电设备，通常安装在变电站或发电厂内。

它主要用于将高压电能转变为低压电能，以供给工业、商业和居民用电。

一级箱通常包括断路器、隔离开关、电流互感器等设备，用来确保电能的安全分配和传输。

二级箱是一级箱的下游设备，通常安装在工业厂区或大型商业建筑内。

它主要用于将低压电能再次分配到各个用电设备中，以满足不同用电设备的需求。

二级箱通常包括熔断器、接触器、电能表等设备，用来确保电能的精确分配和计量。

三级箱是二级箱的下游设备，通常安装在各个用电设备的附近。

它主要用于将电能进一步分配到具体的用电设备中，以满足各个用电设备的具体需求。

三级箱通常包括插座、开关、保护装置等设备，用来确保电能的安全使用和控制。

在实际应用中，一级箱、二级箱、三级箱标准配电图需要严格按照相关标准和规范进行设计、安装和维护。

只有这样，才能确保电力系统的安全稳定运行，避免因电力故障而造成的损失和事故。

总的来说，一级箱、二级箱、三级箱标准配电图在电力系统中起着至关重要的作用，它们是电力系统中不可或缺的重要设备。

通过本文的介绍，相信读者对这些设备有了更深入的了解，能够更好地应用于实际工作中，确保电力系统的安全稳定运行。

第三节供配电系统与配电装置一、三级配电系统施工现场用电工程的基本供配电系统应当按三级设置，即采用三级配电。

（一）三级配电系统基本结构三级配电是指施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经过分配电箱（二级箱），开关箱（三级箱）到用电设备。

这种分三个层次逐级配送电力的系统就称为三级配电系统。

配电系统采用放射式和树干式，它的基本结构如以下框图。

（二）系统的设置原则三级配电系统应遵守四项基本原则：即分级分路原则，动照分设原则，压缩配电间距原则，环境安全原则。

1、分级分路(1) 从一级总配电箱（配电柜）向二级分配电箱配电可以分路，即一个总配电箱（配电柜）可以分若干分路向若干分配电箱配电；(2) 从二级分配电箱向三级开关箱配电同样可以分路，即一个分配电箱可以分若干支路向若干开关箱配电。

(3) 从三级开关箱向用电设备配电实行“一机一闸”制，不存在分路问题。

即每一开关箱只能连接控制一台与其相关的用电设备（含插座）。

按照分级分路原则的要求，在三级配电系统中，任何用电设备都不得越级配电，总配电箱和分配电箱不得挂接其它任何设备，否则，三级配电系统的结构形式和分级分路原则将被破坏。

2、动照分设动力配电箱与照明分配电箱宜分别设置。

当动力和照明合并设置于同一配电箱时，动力和照明应分路配电，动力和照明开关箱必须分别设置，不存在共箱分路设置问题。

3、压缩配电间距压缩配电间距原则是指各配电箱、开关箱之间的距离应尽量缩短。

总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

4、环境安全环境安全是指配电系统对其设置和运行环境的安全要求，包括三种环境要求：使用环境、维修环境和防护环境。

要求如下:(1) 使用、维修环境：满足压缩配电间距原则。

配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

安全员必须搞懂三级配电二级漏保、一机一闸一漏一箱1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

什么是三级配电箱
三级配电系统具有专用保护零线的中性点直接接地的系统叫tn-s接零保护系统，俗称三相五线制系统，整个系统的中性导体和保护导体是分开的。

三级配电即总配、分配、开关箱三级，三级配电，逐级保护，达到“一机、一闸、一漏、一箱、一锁”。

1、总配电箱在电源附近，电箱和开关箱子的距离不超过30米，开关箱和它控制设施的水平间距不大于3米；
2、每个用电设施必须存有专门的控制器箱，严禁用相同控制器箱同时驾驭少于两台用电设施；
3、动力和照明配电箱需分开安装，且合并成相同开关箱时，也要分电路配电，且开关箱也要分开。

二、配电箱控制器箱加装和特别注意点：
1、一般会把它们安装在干燥且通风的常温地点，而且旁边没有瓦斯、油烟、潮气等有害介质。

而且安装时还要防止受到外来硬物的撞击，避免震动、液体对其造成损伤，所以做完之后还要清理，并且设置对应的防护措施。

2、加装时，必须确保箱体端正稳固，而且箱体中心点和地面横向间距在0.8至1.6米间。

3、箱体内部电器的位置一定要符合规定，并且紧紧固定在电器安装板上，不可以歪斜或松懈。

TN-S系统定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上精心整理相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。

工业用电采用三相电，如三相交流电动机等。

相与相之间的电压是线电压，电压为380V。

相精心整理与中心线之间称为相电压，电压是220V。

什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。

中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地精心整理线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括精心整理三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.精心整理精心整理为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。

如果使用移相技术，就比如简单的电容精心整理移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。

为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限精心整理度的发出电能。

而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老精心整理化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

TN-S系统定义：三级配电系统总配电箱为一级,分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。

如果我们取三个线圈，将它们在空间位置上相差点120度角,三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。

由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电.工业用电采用三相电,如三相交流电动机等.相与相之间的电压是线电压，电压为380V。

相与中心线之间称为相电压，电压是220V.什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。

中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。

定义：三相五线制在三相四线制制供电系统中，把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线（PE）,这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义,相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。

如果使用移相技术，就比如简单的电容移相,我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到.为什么在电力拖动中大都使用三相(当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时,交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。

而三相用电器呢,除了相反的原理外,三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

三级配电指的是什么
三级配电是指总配、分配、开关箱。

三级配电，逐级保护，达到一机、一闸、一漏、一箱、一锁。

配电具体指专用保护零线的中性点。

直接接地的系统叫TN-S 接零保护系统，俗称三相五线制系统，整个系统的中性导体和保护导体是分开的。

配电系统简介
1、配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱、开关箱，实行三级配电。

2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。

3、开关箱应由末级分配电箱配电。

开关箱内应一机一闸，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。

4、总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
