上海交大电力系统自动化调频作业2015

电力系统自动化习题及答案标题：电力系统自动化习题及答案
引言概述：
电力系统自动化是电力行业中的重要领域，对于提高电力系统的可靠性、安全性和经济性具有重要作用。

为了匡助读者更好地理解电力系统自动化的相关知识，本文将提供一些常见的电力系统自动化习题及其答案。

一、电力系统自动化的基本概念
1.1 什么是电力系统自动化？
1.2 电力系统自动化的目的是什么？
1.3 电力系统自动化的主要应用领域有哪些？
二、电力系统自动化的关键技术
2.1 电力系统监控与控制技术
2.2 电力系统保护与自动化装置
2.3 电力系统通信与信息技术
三、电力系统自动化中的常见问题与解决方法
3.1 电力系统故障检测与定位问题
3.2 电力系统负荷调度与优化问题
3.3 电力系统安全与稳定问题
四、电力系统自动化的发展趋势
4.1 智能电网与电力系统自动化
4.2 可再生能源与电力系统自动化
4.3 大数据与电力系统自动化
五、电力系统自动化的前景与挑战
5.1 电力系统自动化的前景展望
5.2 电力系统自动化面临的挑战
5.3 电力系统自动化的未来发展方向
结论：
通过本文的介绍，我们可以了解到电力系统自动化的基本概念、关键技术、常见问题与解决方法，以及其发展趋势、前景与挑战。

电力系统自动化的不断发展将为电力行业带来更高效、可靠、安全和经济的电力供应，推动电力行业的可持续发展。

电力系统自动化习题及答案引言概述：电力系统自动化是指利用先进的信息技术和控制技术对电力系统进行监控、调度和管理的过程。

对于电力系统自动化的学习和理解，习题是一个非常有效的学习方法。

下面将为大家介绍一些关于电力系统自动化的习题及答案。

一、自动化系统的基本概念1.1 什么是电力系统自动化？电力系统自动化是指利用先进的信息技术和控制技术对电力系统进行监控、调度和管理的过程。

通过自动化系统，可以实现电力系统的智能化运行和高效管理。

1.2 自动化系统的主要组成部分有哪些？自动化系统的主要组成部分包括监控系统、控制系统、通信系统和数据处理系统。

监控系统用于实时监测电力系统的运行状态，控制系统用于对电力系统进行调度和控制，通信系统用于实现各个部分之间的信息交换，数据处理系统用于对监测数据进行处理和分析。

1.3 为什么需要电力系统自动化？电力系统自动化可以提高电力系统的运行效率和可靠性，减少人为操作的错误和事故发生的可能性。

同时，电力系统自动化还可以提高电力系统的响应速度和灵活性，更好地适应电力市场的需求。

二、自动化系统的应用案例2.1 请举例说明电力系统自动化在电网调度中的应用。

电力系统自动化在电网调度中的应用包括实时监测电力系统的运行状态、实时调整发电机的输出功率、实时控制电力系统的负荷分配等。

通过电力系统自动化，可以实现电网调度的智能化和自动化。

2.2 请举例说明电力系统自动化在故障检测中的应用。

电力系统自动化在故障检测中的应用包括实时监测电力系统的运行状态、自动识别电力系统中的故障点、自动隔离故障点并恢复电力系统的正常运行等。

通过电力系统自动化，可以提高故障检测的准确性和速度。

2.3 请举例说明电力系统自动化在设备维护中的应用。

电力系统自动化在设备维护中的应用包括实时监测设备的运行状态、自动识别设备的故障点、自动调度维护人员进行维护等。

通过电力系统自动化，可以提高设备维护的效率和可靠性。

三、自动化系统的发展趋势3.1 电力系统自动化的发展趋势是什么？电力系统自动化的发展趋势是向智能化、网络化、高效化和安全化方向发展。

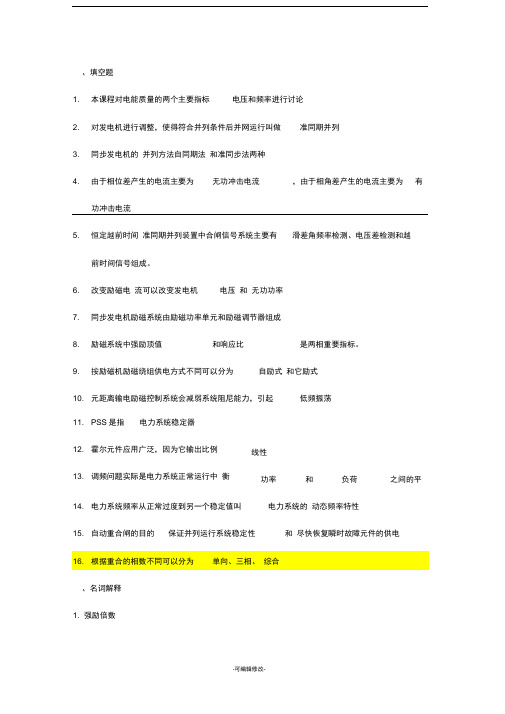

、填空题 1. 本课程对电能质量的两个主要指标电压和频率进行讨论2. 对发电机进行调整，使得符合并列条件后并网运行叫做 准同期并列3. 同步发电机的 并列方法自同期法 和准同步法两种4.由于相位差产生的电流主要为 无功冲击电流，由于相角差产生的电流主要为 有功冲击电流5. 恒定越前时间 准同期并列装置中合闸信号系统主要有 滑差角频率检测、电压差检测和越前时间信号组成。

6. 改变励磁电 流可以改变发电机 电压 和 无功功率7. 同步发电机励磁系统由励磁功率单元和励磁调节器组成 8. 励磁系统中强励顶值和响应比是两相重要指标。

9.按励磁机励磁绕组供电方式不同可以分为自励式 和它励式10. 元距离输电励磁控制系统会减弱系统阻尼能力，引起 低频振荡11. PSS 是指电力系统稳定器12. 霍尔元件应用广泛，因为它输出比例 13. 调频问题实际是电力系统正常运行中 衡14. 电力系统频率从正常过度到另一个稳定值叫 电力系统的 动态频率特性15. 自动重合闸的目的保证并列运行系统稳定性和 尽快恢复瞬时故障元件的供电、名词解释 1. 强励倍数线性 功率和负荷之间的平强励时，实际能达到的励磁最高电压UEmax 与额定励磁电压UE.N 的比值，称为强励倍数KHSE ，即KHSE=Uemax/Uen2. 恒定越前时间准同期并列时，调节发电机电压与系统电压的频率基本相等，在发电机电压与系统电压的相角差为零之前一个恒定时间向发电机断路器发出闭合信号，并将发电机并入电力系统。

这个时间等于发电机断路器的标称合闸时间。

对于一个确定的断路器，它的标称合闸时间是恒定不变的。

这时间就是恒定越前时间。

3. 解列一般在发电机和电力系统其他部分之间、系统的一部分和系统其他部分之间失去同步并无法恢复同步时，或由于低负载运行效率状况下需要提供机械效率时，将它们之间的电联系切断，分解成相互独立、互不联系的部分，以防止事故扩大造成严重后果4. 无功调差系数表征了无功电流从0增加到额定值发电机电压的相对变化，调差系数越小，无功电流变化时发电机电压变化越小，所以调差系数表征励磁控制系统维持发电机电压的能力低频减载低频减载是一种防止电力系统出现频率崩溃的安全控制措施。

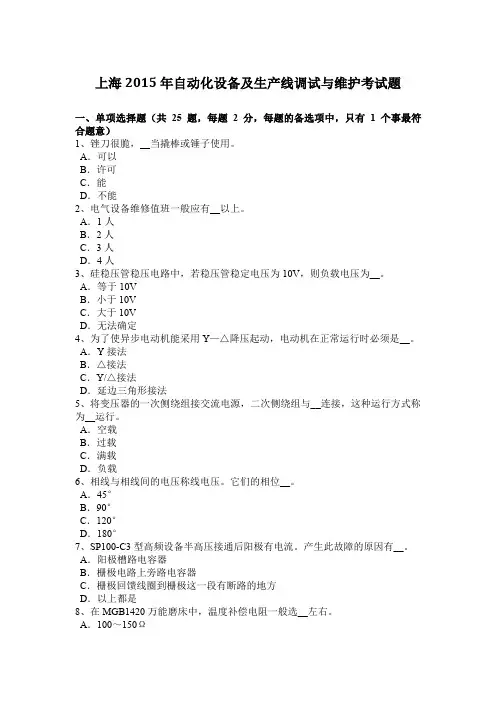

上海2015年自动化设备及生产线调试与维护考试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、锉刀很脆，__当撬棒或锤子使用。

A．可以B．许可C．能D．不能2、电气设备维修值班一般应有__以上。

A．1人B．2人C．3人D．4人3、硅稳压管稳压电路中，若稳压管稳定电压为10V，则负载电压为__。

A．等于10VB．小于10VC．大于10VD．无法确定4、为了使异步电动机能采用Y—△降压起动，电动机在正常运行时必须是__。

A．Y接法B．△接法C．Y/△接法D．延边三角形接法5、将变压器的一次侧绕组接交流电源，二次侧绕组与__连接，这种运行方式称为__运行。

A．空载B．过载C．满载D．负载6、相线与相线间的电压称线电压。

它们的相位__。

A．45°B．90°C．120°D．180°7、SP100-C3型高频设备半高压接通后阳极有电流。

产生此故障的原因有__。

A．阳极槽路电容器B．栅极电路上旁路电容器C．栅极回馈线圈到栅极这一段有断路的地方D．以上都是8、在MGB1420万能磨床中，温度补偿电阻一般选__左右。

A．100～150ΩB．200～300ΩC．300～400ΩD．400～500Ω9、Y-D降压启动的指电动机启动时，把定子绕组联结成Y形，以降低启动电压，限制启动电流。

待电动机启动后，再把定子绕组改成__，使电动机全压运行。

A．YYB．Y形C．DD形D．D形10、5t桥式起重机线路中，凸轮控制器的手柄扳到第二挡时，一段电阻被短接，串联电动机转子绕组中的电阻值__，速度上升。

A．上升B．为零C．减小D．不变11、关于变压器，下列说法错误的是__。

A．变压器是一种静止的电气设备B．变压器用来变换电压C．变压器可以变换阻抗D．变压器可以改变频率12、关于电位的概念，__的说法是正确的。

A．电位就是电压B．电位是绝对值C．电位是相对值D．参考点的电位不一定等于零13、接线表应与__相配合。

上海2015年下半年自动化设备及生产线调试与维护考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、如果发电机的电流达到额定值而其电压不足额定值，则需__线圈的匝数。

A．减小淬火变压器一次B．增大淬火变压器一次C．减小淬火变压器二次D．增大淬火变压器二次2、串联谐振逆变器输入是恒定的电压，输出电流波形接近于__，属于电压型逆变器。

A．锯齿波B．三角波C．方波D．正弦波3、数控机床的几何精度检验包括__。

A．主轴的轴向窜动B．主轴箱沿z坐标方向移动时主轴轴心的平行度C．x，z坐标方向移动时工作台面的平行度D．以上都是4、设计者给定的尺寸，以__表示轴。

A．HB．hC．DD．d5、坚持办事公道，要努力做到__。

A．公私不分B．有求必应C．公正公平D．全面公开6、四极三相异步电动机定子绕组并联支路数为__。

A．1或2或4B．3或4C．12D．87、硅二极管正向导通，其管压降为（）。

A．0.7VB．0.3VC．1VD．0.1V8、JWK经济型数控机床通过编程指令可实现的功能有__。

A．直线插补B．圆弧插补C．程序循环D．以上都是9、如果__个整流器件全采用品闸管，就成了三相桥式全控整流电路。

A．6B．5C．4D．310、室外配线跨越通车通道时，不应低于__m。

A．2B．3.5C．6D．6.511、电工指示按仪表测量机构的结构和工作原理分，有__等。

A．直流仪表和交流仪表B．电流表和电压表C．磁电系仪表和电磁系仪表D．安装式仪表和可携带式仪表12、启动电动机组后工作台高速冲出不受控,产生这种故障有以下__原因。

A．发电机励磁回路电压不足B．电压负反馈过强C．电机扩大机剩磁电压过高D．电机扩大机剩磁电压过低13、为避免程序和__丢失，可编程序控制器装有锂电池，当锂电池电压降至相应的信号灯亮时，要及时更换电池。

A．地址B．程序C．指令D．数据14、频敏变阻器串接在__电动机的转子绕组中，作为起动设备。

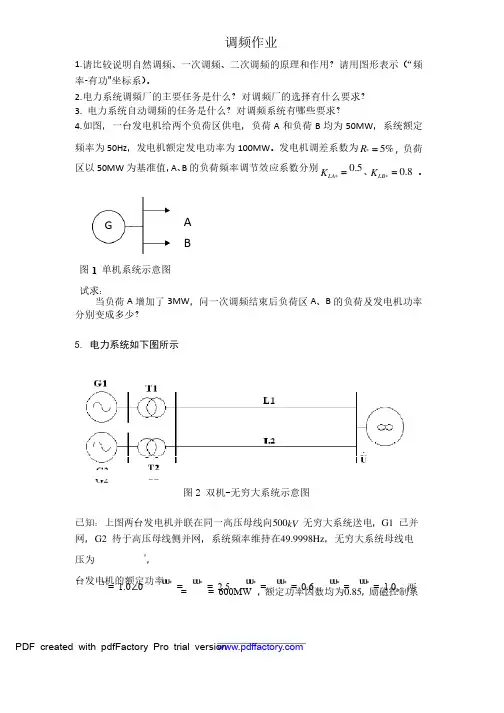

调频作业 1.请比较说明自请比较说明自然然调频、一次一次调调频、二次二次调调频的原的原理理和作用？请用和作用？请用图图形表示形表示（（“频率-有功"坐标系）。

2.电力系统调系统调频频厂的主要的主要任务是什任务是什任务是什么么？对调频厂的选择选择有有什么要求？3. 电力系统自动调系统自动调频频的任务是什任务是什么么？对调频系统有哪些要系统有哪些要求求？4.如图，一台一台发电机发电机发电机给给两个负荷负荷区区供电，电，负荷负荷A 和负荷B 均为50MW ，系统，系统额定额定频率为50Hz ，发电机，发电机额定额定额定发电功率为发电功率为100MW 。

发电机调差系发电机调差系数数为5%R ∗=, 负荷区以50MW 为基准基准值值，A 、B 的负荷频负荷频率调节率调节率调节效效应系应系数数分别0.5LA K ∗=、0.8LB K ∗=。

图1 单机系统示意图试求试求：：当负荷A 增加了3MW ，问一次一次调调频结束结束后负荷后负荷后负荷区区A 、B 的负荷负荷及发电机功率及发电机功率分别变成分别变成多少多少多少？？5. 5. 电力系统如下图所示电力系统如下图所示图2 双机-无穷大系统示意图已知：上图两台已知：上图两台发电机并发电机并发电机并联在联在联在同同一高压母线向500kV 无穷大系统无穷大系统送送电，G1 已并网，G2 待于高压母线侧待于高压母线侧并网，系统并网，系统并网，系统频频率维持在49.9998Hz ，无穷大系统，无穷大系统母线母线母线电电压为∗=1.0∠0°，∗= ∗=2.5, ∗= ∗=0.6, ∗= ∗=1.0，两台发电机的发电机的额定额定额定功率功率==600MW ，额定额定功率功率功率因数均因数均因数均为为0.85，励磁控制系G A B PDF created with pdfFactory Pro trial version 统调差系统调差系数数 δ1 = 0.05，δ2 =0.04 ； 发电机功率-频率调差系率调差系数数R 1∗= 5%，R 2∗=4%； 两机额定额定= =18kV 。

第三次作业
1、励磁控制系统的作用
答：1 电压控制 2 控制无功功率的分配 3 提高静态稳定性 4 提高暂态稳定性 5 改善电力系统的运行条件。

2、如何确定电力系统最大功率缺额
答：1 按照系统中断开的最大容量机组考虑 2 按断开发电厂最大母线考虑 3 系统解列后各部分可能的功率缺额
3、强励的基本作用是什么？衡量强励性能的指标是什么？
答：作用：1.增加电力系统的稳定性 2.在短路切除后 能使电压迅速恢复 3.提高带时限的过流保护动作的可靠性 4.改善系统故障时电动机的自起动条件
指标：强励倍数 即强行励磁电压与励磁机额定电压Ue之比 对于空气冷却励磁绕组的汽轮发电机 强励电压为2倍额定励磁电压 强励允许时间为50S 对于水冷和氢冷励磁绕组的汽轮发电机 强励电压为2倍额定励磁电压 强励允许时间为10 20S。

强行励磁动作后应该对励磁机的碳刷进行检查看有无异常 另外要注意电压恢复后短路磁场电阻的继电器接点是否已经打开 是否发生过该接点粘住的现象。

4、画图具有同步检定和无压检定的重合闸的工作示意图，简述当双侧电源线路发生瞬时故障时，重合闸的工作过程。

答：
当线路故障两侧断路器跳开后，由检测无压的一侧先重合，另一侧则检测同步，若同步相位差小于允许值则重合。

两侧检测无压不能同时投入。

两侧装同步检测可以切换轮流使用无压检测。

因为无压检测端首先重合，可能合在永久性故障上，又跳闸，工作条件恶劣。

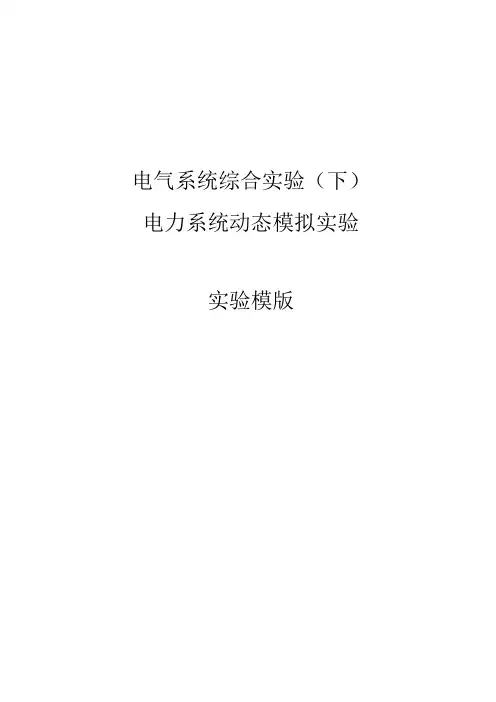

电气系统综合实验（下）电力系统动态模拟实验实验模版电力系统调度自动化实验一、实验目的1.了解电力系统自动化的遥测，遥信，遥控，遥调等功能。

2.了解电力系统调度的自动化。

二、原理与说明电力系统是由许多发电厂，输电线路和各种形式的负荷组成的。

由于元件数量大，接线复杂，因而大大地增加了分析计算的复杂性。

作为电力系统的调度和通信中心担负着整个电力网的调度任务，以实现电力系统的安全优质和经济运行的目标。

随着微电子技术、计算机技术和通信技术的发展，综合自动化技术也得到迅速发展。

电网调度自动化是综合自动化的一部分，它只包括远动装置和调度主站系统，是用来监控整个电网运行状态的。

为使调度人员统观全局，运筹全网，有效地指挥电网安全、稳定和经济运行，实现电网调度自动化已成为调度现代电网的重要手段，其作用主要有以下三个方面：1、对电网安全运行状态实现监控电网正常运行时，通过调度人员监视和控制电网的周波、电压、潮流、负荷与出力；主设备的位置状况及水、热能等方面的工况指标，使之符合规定，保证电能质量和用户计划用电、用水和用汽的要求。

2、对电网运行实现经济调度在对电网实现安全监控的基础上，通过调度自动化的手段实现电网的经济调度，以达到降低损耗、节省能源，多发电、多供电的目的。

3、对电网运行实现安全分析和事故处理导致电网发生故障或异常运行的因素非常复杂，且过程十分迅速，如不能及时预测、判断或处理不当，不但可能危及人身和设备安全，甚至会使电网瓦解崩溃，造成大面积停电，给国民经济带来严重损失。

为此，必须增强调度自动化手段，实现电网运行的安全分析，提供事故处理对策和相应的监控手段，防止事故发生以便及时处理事故，避免或减少事故造成的重大损失。

三、电网调度自动化的基本内容现代电网调度自动化所设计的内容范围很广，其基本内容如下：1、运行监视调度中心为了掌握电网正常运行工况、异常及事故状态，为了安全、经济调度和控制提供依据，必须对电网实现以保证安全运行为中心的运行监视，所以称为安全监视。
