浅谈海洋石油平台变压器差动保护误动原因

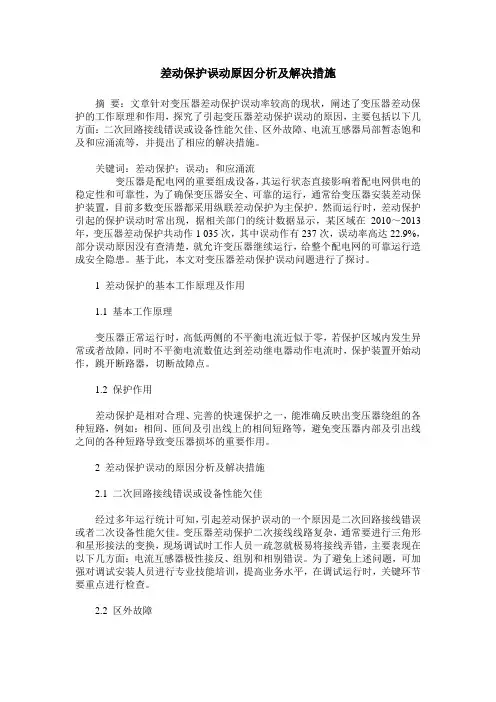

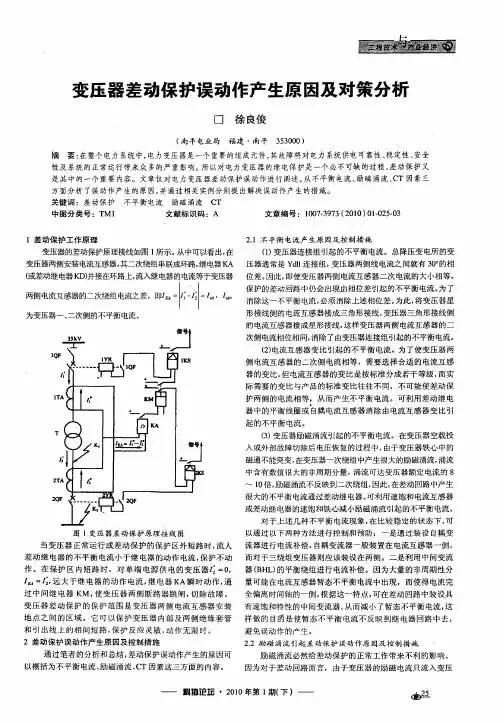

差动保护误动原因分析及解决措施摘要：文章针对变压器差动保护误动率较高的现状，阐述了变压器差动保护的工作原理和作用，探究了引起变压器差动保护误动的原因，主要包括以下几方面：二次回路接线错误或设备性能欠佳、区外故障、电流互感器局部暂态饱和及和应涌流等，并提出了相应的解决措施。

关键词：差动保护；误动；和应涌流变压器是配电网的重要组成设备，其运行状态直接影响着配电网供电的稳定性和可靠性，为了确保变压器安全、可靠的运行，通常给变压器安装差动保护装置，目前多数变压器都采用纵联差动保护为主保护。

然而运行时，差动保护引起的保护误动时常出现，据相关部门的统计数据显示，某区域在2010～2013年，变压器差动保护共动作1 035次，其中误动作有237次，误动率高达22.9%，部分误动原因没有查清楚，就允许变压器继续运行，给整个配电网的可靠运行造成安全隐患。

基于此，本文对变压器差动保护误动问题进行了探讨。

1 差动保护的基本工作原理及作用1.1 基本工作原理变压器正常运行时，高低两侧的不平衡电流近似于零，若保护区域内发生异常或者故障，同时不平衡电流数值达到差动继电器动作电流时，保护装置开始动作，跳开断路器，切断故障点。

1.2 保护作用差动保护是相对合理、完善的快速保护之一，能准确反映出变压器绕组的各种短路，例如：相间、匝间及引出线上的相间短路等，避免变压器内部及引出线之间的各种短路导致变压器损坏的重要作用。

2 差动保护误动的原因分析及解决措施2.1 二次回路接线错误或设备性能欠佳经过多年运行统计可知，引起差动保护误动的一个原因是二次回路接线错误或者二次设备性能欠佳。

变压器差动保护二次接线线路复杂，通常要进行三角形和星形接法的变换，现场调试时工作人员一疏忽就极易将接线弄错，主要表现在以下几方面：电流互感器极性接反、组别和相别错误。

为了避免上述问题，可加强对调试安装人员进行专业技能培训，提高业务水平，在调试运行时，关键环节要重点进行检查。

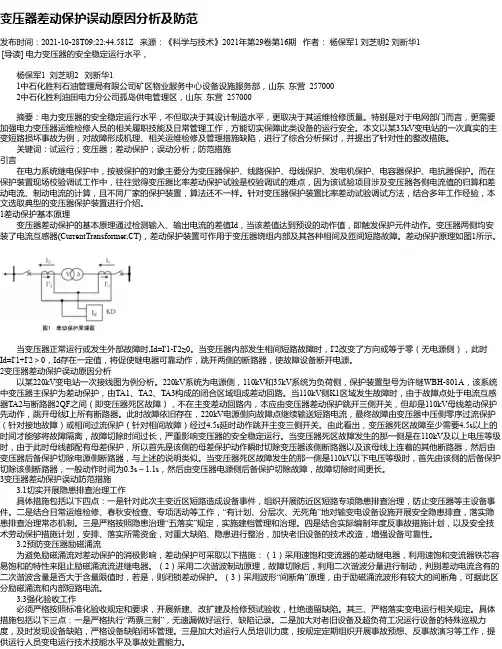

变压器差动保护误动原因分析及防范发布时间：2021-10-28T09:22:44.581Z 来源：《科学与技术》2021年第29卷第16期作者：杨保军1 刘芝明2 刘新华1 [导读] 电力变压器的安全稳定运行水平，杨保军1 刘芝明2 刘新华11中石化胜利石油管理局有限公司矿区物业服务中心设备设施服务部，山东东营 257000 2中石化胜利油田电力分公司孤岛供电管理区，山东东营 257000摘要：电力变压器的安全稳定运行水平，不但取决于其设计制造水平，更取决于其运维检修质量。

特别是对于电网部门而言，更需要加强电力变压器运维检修人员的相关履职技能及日常管理工作，方能切实保障此类设备的运行安全。

本文以某35kV变电站的一次真实的主变短路损坏事故为例，对故障形成机理、相关运维检修及管理措施缺陷，进行了综合分析探讨，并提出了针对性的整改措施。

关键词：试运行；变压器；差动保护；误动分析；防范措施引言在电力系统继电保护中，按被保护的对象主要分为变压器保护、线路保护、母线保护、发电机保护、电容器保护、电抗器保护。

而在保护装置现场校验调试工作中，往往觉得变压器比率差动保护试验是校验调试的难点，因为该试验项目涉及变压器各侧电流值的归算和差动电流、制动电流的计算，且不同厂家的保护装置，算法还不一样。

针对变压器保护装置比率差动试验调试方法，结合多年工作经验，本文选取典型的变压器保护装置进行介绍。

1差动保护基本原理变压器差动保护的基本原理通过检测输入、输出电流的差值Id，当该差值达到预设的动作值，即触发保护元件动作。

变压器两侧均安装了电流互感器(CurrentTransformer,CT)，差动保护装置可作用于变压器绕组内部及其各种相间及匝间短路故障。

差动保护原理如图1所示。

当变压器正常运行或发生外部故障时,Id=I'1-I'2≈0。

当变压器内部发生相间短路故障时，I'2改变了方向或等于零（无电源侧），此时Id=I'1+I'2＞0，Id存在一定值，将促使继电器可靠动作，跳开两侧的断路器，使故障设备断开电源。

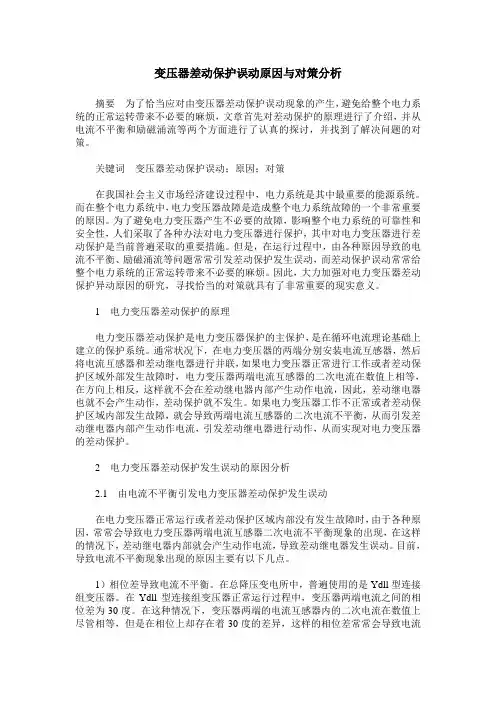

变压器差动保护误动原因与对策分析摘要为了恰当应对由变压器差动保护误动现象的产生，避免给整个电力系统的正常运转带来不必要的麻烦，文章首先对差动保护的原理进行了介绍，并从电流不平衡和励磁涌流等两个方面进行了认真的探讨，并找到了解决问题的对策。

关键词变压器差动保护误动；原因；对策在我国社会主义市场经济建设过程中，电力系统是其中最重要的能源系统。

而在整个电力系统中，电力变压器故障是造成整个电力系统故障的一个非常重要的原因。

为了避免电力变压器产生不必要的故障，影响整个电力系统的可靠性和安全性，人们采取了各种办法对电力变压器进行保护，其中对电力变压器进行差动保护是当前普遍采取的重要措施。

但是，在运行过程中，由各种原因导致的电流不平衡、励磁涌流等问题常常引发差动保护发生误动，而差动保护误动常常给整个电力系统的正常运转带来不必要的麻烦。

因此，大力加强对电力变压器差动保护异动原因的研究，寻找恰当的对策就具有了非常重要的现实意义。

1 电力变压器差动保护的原理电力变压器差动保护是电力变压器保护的主保护，是在循环电流理论基础上建立的保护系统。

通常状况下，在电力变压器的两端分别安装电流互感器，然后将电流互感器和差动继电器进行并联，如果电力变压器正常进行工作或者差动保护区域外部发生故障时，电力变压器两端电流互感器的二次电流在数值上相等，在方向上相反，这样就不会在差动继电器内部产生动作电流，因此，差动继电器也就不会产生动作，差动保护就不发生。

如果电力变压器工作不正常或者差动保护区域内部发生故障，就会导致两端电流互感器的二次电流不平衡，从而引发差动继电器内部产生动作电流，引发差动继电器进行动作，从而实现对电力变压器的差动保护。

2 电力变压器差动保护发生误动的原因分析2.1 由电流不平衡引发电力变压器差动保护发生误动在电力变压器正常运行或者差动保护区域内部没有发生故障时，由于各种原因，常常会导致电力变压器两端电流互感器二次电流不平衡现象的出现，在这样的情况下，差动继电器内部就会产生动作电流，导致差动继电器发生误动。

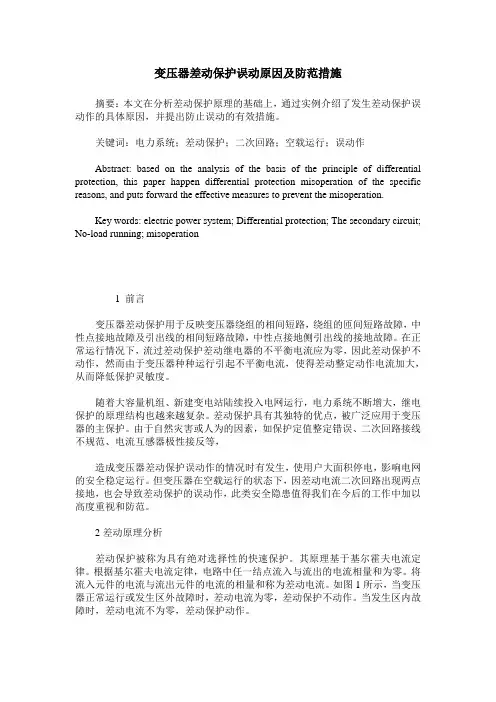

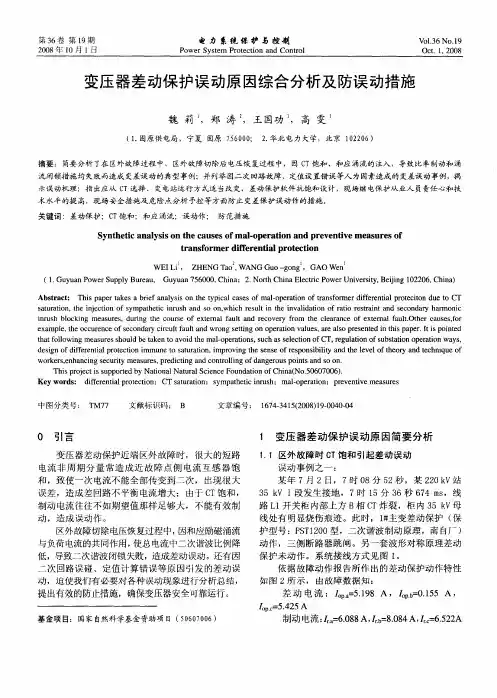

变压器差动保护误动原因及防范措施摘要：本文在分析差动保护原理的基础上，通过实例介绍了发生差动保护误动作的具体原因，并提出防止误动的有效措施。

关键词：电力系统；差动保护；二次回路；空载运行；误动作Abstract: based on the analysis of the basis of the principle of differential protection, this paper happen differential protection misoperation of the specific reasons, and puts forward the effective measures to prevent the misoperation.Key words: electric power system; Differential protection; The secondary circuit; No-load running; misoperation1 前言变压器差动保护用于反映变压器绕组的相间短路，绕组的匝间短路故障，中性点接地故障及引出线的相间短路故障，中性点接地侧引出线的接地故障。

在正常运行情况下，流过差动保护差动继电器的不平衡电流应为零，因此差动保护不动作，然而由于变压器种种运行引起不平衡电流，使得差动整定动作电流加大，从而降低保护灵敏度。

随着大容量机组、新建变电站陆续投入电网运行，电力系统不断增大，继电保护的原理结构也越来越复杂。

差动保护具有其独特的优点，被广泛应用于变压器的主保护。

由于自然灾害或人为的因素，如保护定值整定错误、二次回路接线不规范、电流互感器极性接反等，造成变压器差动保护误动作的情况时有发生，使用户大面积停电，影响电网的安全稳定运行。

但变压器在空载运行的状态下，因差动电流二次回路出现两点接地，也会导致差动保护的误动作，此类安全隐患值得我们在今后的工作中加以高度重视和防范。

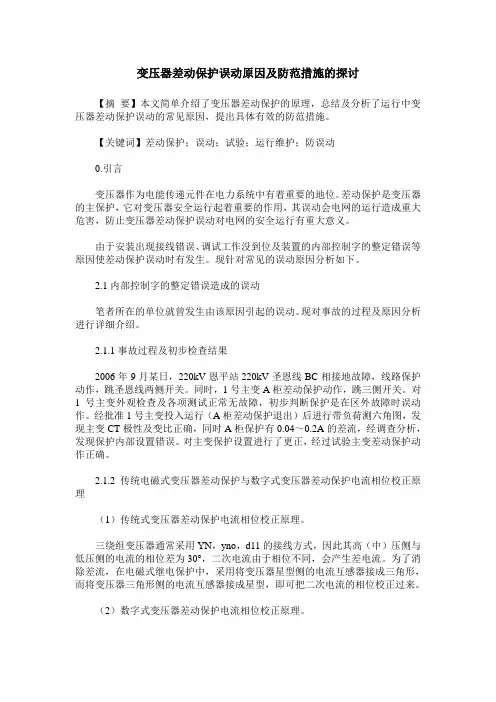

变压器差动保护误动原因及防范措施的探讨【摘要】本文简单介绍了变压器差动保护的原理，总结及分析了运行中变压器差动保护误动的常见原因，提出具体有效的防范措施。

【关键词】差动保护；误动；试验；运行维护；防误动0.引言变压器作为电能传递元件在电力系统中有着重要的地位。

差动保护是变压器的主保护，它对变压器安全运行起着重要的作用，其误动会电网的运行造成重大危害，防止变压器差动保护误动对电网的安全运行有重大意义。

由于安装出现接线错误、调试工作没到位及装置的内部控制字的整定错误等原因使差动保护误动时有发生。

现针对常见的误动原因分析如下。

2.1内部控制字的整定错误造成的误动笔者所在的单位就曾发生由该原因引起的误动。

现对事故的过程及原因分析进行详细介绍。

2.1.1事故过程及初步检查结果2006年9月某日，220kV恩平站220kV圣恩线BC相接地故障，线路保护动作，跳圣恩线两侧开关。

同时，1号主变A柜差动保护动作，跳三侧开关。

对1号主变外观检查及各项测试正常无故障，初步判断保护是在区外故障时误动作。

经批准1号主变投入运行（A柜差动保护退出）后进行带负荷测六角图，发现主变CT极性及变比正确，同时A柜保护有0.04～0.2A的差流，经调查分析，发现保护内部设置错误。

对主变保护设置进行了更正，经过试验主变差动保护动作正确。

2.1.2 传统电磁式变压器差动保护与数字式变压器差动保护电流相位校正原理（1）传统式变压器差动保护电流相位校正原理。

三绕组变压器通常采用YN，yno，d11的接线方式，因此其高（中）压侧与低压侧的电流的相位差为30°，二次电流由于相位不同，会产生差电流。

为了消除差流，在电磁式继电保护中，采用将变压器星型侧的电流互感器接成三角形，而将变压器三角形侧的电流互感器接成星型，即可把二次电流的相位校正过来。

（2）数字式变压器差动保护电流相位校正原理。

从上三式可以看出软件相位补偿的作用就是将Y侧各相二次电流相位向超前方向移30°，而幅值保持不变，通过相位补偿后起到相位校正的作用。

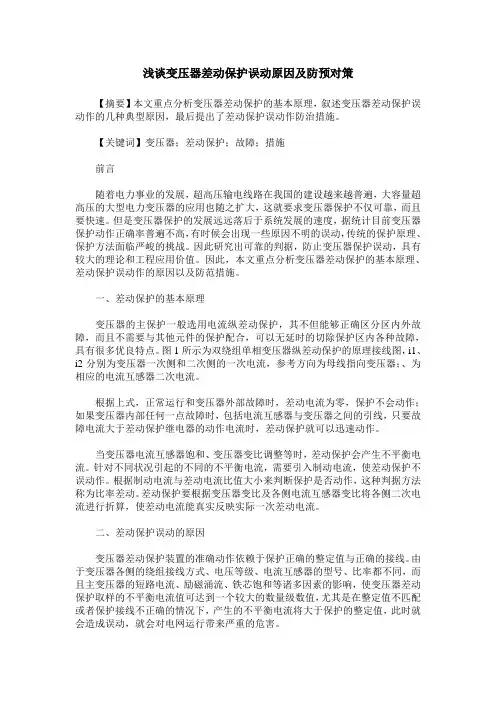

浅谈变压器差动保护误动原因及防预对策【摘要】本文重点分析变压器差动保护的基本原理，叙述变压器差动保护误动作的几种典型原因，最后提出了差动保护误动作防治措施。

【关键词】变压器；差动保护；故障；措施前言随着电力事业的发展，超高压输电线路在我国的建设越来越普遍，大容量超高压的大型电力变压器的应用也随之扩大，这就要求变压器保护不仅可靠，而且要快速。

但是变压器保护的发展远远落后于系统发展的速度，据统计目前变压器保护动作正确率普遍不高，有时候会出现一些原因不明的误动，传统的保护原理、保护方法面临严峻的挑战。

因此研究出可靠的判据，防止变压器保护误动，具有较大的理论和工程应用价值。

因此，本文重点分析变压器差动保护的基本原理、差动保护误动作的原因以及防范措施。

一、差动保护的基本原理变压器的主保护一般选用电流纵差动保护，其不但能够正确区分区内外故障，而且不需要与其他元件的保护配合，可以无延时的切除保护区内各种故障，具有很多优良特点。

图1所示为双绕组单相变压器纵差动保护的原理接线图，i1、i2分别为变压器一次侧和二次侧的一次电流，参考方向为母线指向变压器；、为相应的电流互感器二次电流。

根据上式，正常运行和变压器外部故障时，差动电流为零，保护不会动作；如果变压器内部任何一点故障时，包括电流互感器与变压器之间的引线，只要故障电流大于差动保护继电器的动作电流时，差动保护就可以迅速动作。

当变压器电流互感器饱和、变压器变比调整等时，差动保护会产生不平衡电流。

针对不同状况引起的不同的不平衡电流，需要引入制动电流，使差动保护不误动作。

根据制动电流与差动电流比值大小来判断保护是否动作，这种判据方法称为比率差动。

差动保护要根据变压器变比及各侧电流互感器变比将各侧二次电流进行折算，使差动电流能真实反映实际一次差动电流。

二、差动保护误动的原因变压器差动保护装置的准确动作依赖于保护正确的整定值与正确的接线。

由于变压器各侧的绕组接线方式、电压等级、电流互感器的型号、比率都不同，而且主变压器的短路电流、励磁涌流、铁芯饱和等诸多因素的影响，使变压器差动保护取样的不平衡电流值可达到一个较大的数量级数值，尤其是在整定值不匹配或者保护接线不正确的情况下，产生的不平衡电流将大于保护的整定值，此时就会造成误动，就会对电网运行带来严重的危害。

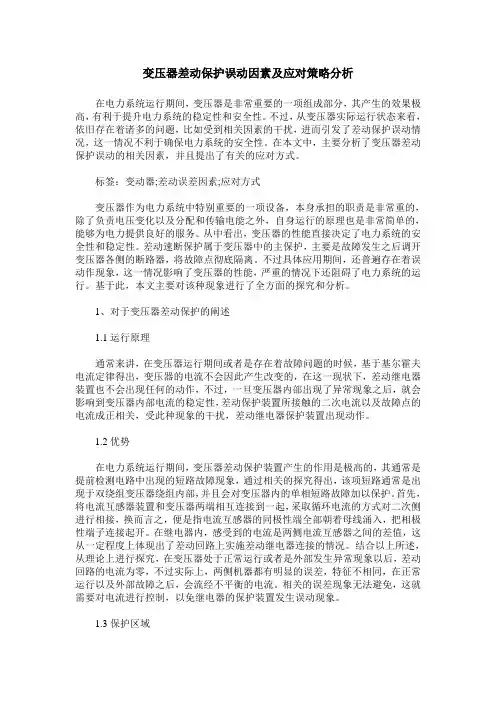

变压器差动保护误动因素及应对策略分析在电力系统运行期间，变压器是非常重要的一项组成部分，其产生的效果极高，有利于提升电力系统的稳定性和安全性。

不过，从变压器实际运行状态来看，依旧存在着诸多的问题，比如受到相关因素的干扰，进而引发了差动保护误动情况，这一情况不利于确保电力系统的安全性。

在本文中，主要分析了变压器差动保护误动的相关因素，并且提出了有关的应对方式。

标签：变动器;差动误差因素;应对方式变压器作为电力系统中特别重要的一项设备，本身承担的职责是非常重的，除了负责电压变化以及分配和传输电能之外，自身运行的原理也是非常简单的，能够为电力提供良好的服务。

从中看出，变压器的性能直接决定了电力系统的安全性和稳定性。

差动速断保护属于变压器中的主保护，主要是故障发生之后调开变压器各侧的断路器，将故障点彻底隔离。

不过具体应用期间，还普遍存在着误动作现象，这一情况影响了变压器的性能，严重的情况下还阻碍了电力系统的运行。

基于此，本文主要对该种现象进行了全方面的探究和分析。

1、对于变压器差动保护的阐述1.1运行原理通常来讲，在变压器运行期间或者是存在着故障问题的时候，基于基尔霍夫电流定律得出，变压器的电流不会因此产生改变的，在这一现状下，差动继电器装置也不会出现任何的动作，不过，一旦变压器内部出现了异常现象之后，就会影响到变压器内部电流的稳定性，差动保护装置所接触的二次电流以及故障点的电流成正相关，受此种现象的干扰，差动继电器保护装置出现动作。

1.2优势在电力系统运行期间，变压器差动保护装置产生的作用是极高的，其通常是提前检测电路中出现的短路故障现象，通过相关的探究得出，该项短路通常是出现于双绕组变压器绕组内部，并且会对变压器内的单相短路故障加以保护。

首先，将电流互感器装置和变压器两端相互连接到一起，采取循环电流的方式对二次侧进行相接，换而言之，便是指电流互感器的同极性端全部朝着母线涌入，把相极性端子连接起开。

在继电器内，感受到的电流是两侧电流互感器之间的差值，这从一定程度上体现出了差动回路上实施差动继电器连接的情况。

变压器差动保护误动的原因与对策变压器差动保护误动的原因与对策摘要：电力变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证。

一旦发生故障遭到损坏，就要造成很大的经济损失，同时对地区的供电造成影响，因此一定要有完善可靠的继电保护装置来确保护其正常的工作；同时防止任何情况下的误动也是一项十分重要的工作，本文将从几个面来探讨变压器差动保护的误动原因以及防止措施。

关键字：变压器差动保护误动中图分类号：TM4文献标识码： A 文章编号：一.引言差动保护是变压器的主保护，其原理是反应流人和流出被保护变压器各端的电流差。

变压器在电力系统中的主要作用是变换电压，以利于电功率的传输和电能的分配，是发电厂、电网、用户之间的桥梁和纽带。

为了防止因为变压器产生故障而给电力系统的安全性和可靠性带来影响，对电力变压器采取了多种保护措施，变压器差动保护误动就是其中最为普遍的一种做法。

然而，系统运行中发现，因为电流不平衡、励磁涌流等因素经常会导致差动保护发生误动现象，更为重要的是差动保护误动经常影响到整个电力系统的安全可靠运行。

所以，关于变压器差动保护误动问题的研究具有十分重要的意义和价值。

二.变压器的差动保护概括变压器差动保护一般包括：差动速断保护、比率差动保护、二次(五次)谐波制动的比率差动保护。

差动保护的工作原理基尔霍夫电流定律，当变压器正常工作或区外故障时，内部不消耗能量，则流入变压器的电流和流出电流(折算后的电流)相等，差动保护不动作。

当变压器内部故障时，内部消耗能量，由电源侧向变压器内部提供短路电流，差动保护感受到差电流，差动保护动作。

差动保护由比率差动和差动速断两个保护功能组成。

二次谐波制动主要区别是故障电流还是励磁涌流，因为变压器空载投运时会产生比较大的励磁涌流．并伴随有二次谐波分量，为了使变压器不误动，采用谐波制动原理。

通过判断二次谐波分量，是否达到设定值来确定是变压器故障还是变压器空载投运，从而决定比率差动保护是否动作。

变压器差动保护误动原因分析及对策综述作为变压器主保护的纵联差动（简称差动）保护，正确动作率始终在50%-60%徘徊，这对变压器的安全和系统的稳定运行很不利。

造成“原因不明”的变压器不正确动作是多方面的，设计研究、制造、安装调试和运行维护部门都有或多或少的责任，虽然实际工作中各个相关的制造厂家都在不断的改进技术提高动作的可靠性，但是变压器差动误动事例仍然为数不少。

本文的目的在于总结自己的经验并与同行交流讨论，共同为提高变压器差动保护装置运行水平而努力。

1差动保护的基本原理差动保护属于快速保护，其是以基尔霍夫电流定律为原理，由于其将流入元件的电流与流出元件的电流相量和称为差动电流，而且变压器处于正常运行或是保护区外故障时，其差动电流为零，差动保护不会发生动作，而当变压器有区内故障发生时，差动电流则会增加从而导致差动保护动作的发生。

变压器差动保护过程中由于会受到电流互感器饱和和变压器变比等因素的影响，所以会导致不平衡电流产生。

由于这种不平衡电流的存在，所以为了有效的避免差动保护误动作的发生，需要引入制动电流，从而根据比率差动来对是差动保护是否动作进行判断。

比率差动是差动电流与制动电流的比值。

在实际运行过程中，变压器各则额定电流和各侧电流互感器变比都存在着一定的差异，所以在对各侧二次电流进行计算时需要充分的参考变压器变比和各侧电流互感器变比情况，这样才能通过差动电流更好的对一次差动电流进行反应。

2接线特点在电力系统变压器接线方式中，通常采用的都是三角形接线、星形接线和中性线接线，但由于变压器各侧电流相位都存在较大的不同，而且二次侧的线电压超前一次侧线电压30度，这样就会导致变压器差动保护的差回路中会有不平衡电流产生。

在传统的电磁式保护中，当变压器正常运行或是有穿越性电流流过时，则需要差动电流为零，但要想做到这点，则需要对相位差利用改变接线组别的方法进行矫正，从而使接线组别得以改变，但这样矫正过程中较为复杂，而且极易出现错误。

变压器差动保护误动原因分析及防范措施摘要：某变电站投产试运行过程中出现变压器差动保护误动作，导致该变电站无法正常投产。

文章首先对变压器差动保护的误动情况进行简要阐述，其次对差动保护定值设定原理进行研究，并对所出现的差动保护误动问题加以分析和探讨，最后提出防止差动保护误动的有效建议，确保变压器差动保护可靠准确动作，保证设备安全供电，为同行业提供了经验借鉴。

关键词：试运行；变压器；差动保护；误动分析；防范措施1概述某变电站B投产前，进行送电试运行。

B由A通过10.5kV/10.5kV隔离变压器经海缆供电，变电站B通过变压器降压至400V，供变电站正常生产。

投产初次送电时，变电站A先合闸VCB107投运隔离变压器，变电站B合闸VCB201投运主变给本站供电，在变电站B轻载试运行时，出现变电站A开关柜VCB107综保装置差动保护故障，变电站A电缆柜VCB110、变电站B开关VCB201欠压保护跳闸。

2差动保护基本原理变压器差动保护的基本原理通过检测输入、输出电流的差值Id，当该差值达到预设的动作值，即触发保护元件动作。

变压器两侧均安装了电流互感器(CurrentTransformer,CT)，差动保护装置可作用于变压器绕组内部及其各种相间及匝间短路故障。

当变压器正常运行或发生外部短路时,Id=I'1-I'2≈0。

当变压器内部发生相间短路故障时，I'2改变了方向或等于零（无电源侧），此时Id=I'1+I'2＞0，当Id超过所设置的定值时，将促使继电器可靠动作，跳开两侧的断路器，使故障设备断开电源。

3差动保护定值设定原理变压器外部故障时，差动保护有可靠的制动作用，同时又能保证在内部故障时有较高的灵敏度。

差动保护通常采用比率制动特性，利用故障时的短路电流来实现制动，使保护动作电流随制动电流的增加而增加。

当外部故障时，虽然会产生不平衡电流，但外部故障短路电流越大，制动电流越大，差动电流也越大，从而差动保护不会误动作。

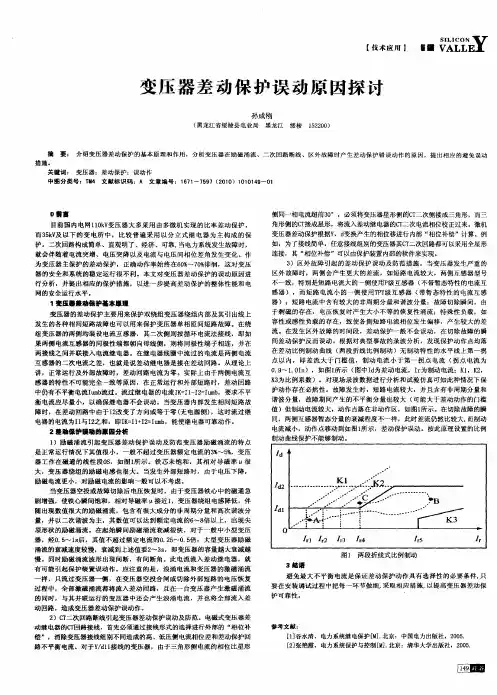

探讨变压器差动保护误动原因李加(黑龙江华电佳木斯发电有限公司，黑龙江佳木斯154000)应用科技[摘要】微机比率制动式差动保护作为变压器的主保护，具有灵敏度高，选择陛强，接线简单等伲最，由于运行经验不足，接线错误等原因，使差动保护投入运行后又误动，本文对缀机．型变压器差动保护误动的原因进行了分析。

并提出了政进措施。

陕键词】差动保护；误动；动作特性；电流互感器电力变压器承担着电压变换，电能分配和传输，并提供电力服务。

作为主设备主保护的微机型纵联差动(简称纵差或差动)保护，还存在一些误动作的情况，因此，对新建或设备更新改造的发电厂和变电站的变压器差动保护误动原因进行分析。

1变压器差动保护变压器差动保护包括：差动速断保护、比率差动保护、二次谐波制动的比率差动保护，不管哪种保护功能的差动保护，其差动电流都是通过变压器各侧电流的向量和得到，在变压器正常运行或者保护区外部故障时，该差动电流近似为零，当出现保护区内故障时，该差动电流增大。

现以双绕组变压器为例进行说明。

L1比率差动保护的动作栉巨图1比率差动睬护的动作凇当变压器轻微故障时，例如匝间短路的圈数很少时，不带制动量，使保护在变压器轻微故障时具有较高的灵敏度。

而在较严重的区外故障时，有较大的制动量，提高保护的可靠性。

二次谐波制动主要区别是故障电流还是励磁涌流，因为变压器空载投运时会产生比较大的励磁涌流，并伴随有二次谐波分量，为了使变压器不误动，采用谐波制动原理。

通过比较各项差流中二次谐波分量对基波分量的百分比与整定值的大小。

当大于整定值时，认为该相差流为励磁涌流，闭锁差动元件。

二次谐波制动比一般取0．12～Q180对于有些大型的变压器，为了增加保护的可靠性，也有采用五次谐波的制动原理。

12差动速断保护的作用差动速断保护是在较严重的区内故障情况下，佑％速跳开变压器各侧断路器，切除故障点。

其动作不受差流波形畸变或差流中谐波的影响，只反应差电流的有效值，当大于整定值时立即作用出口。

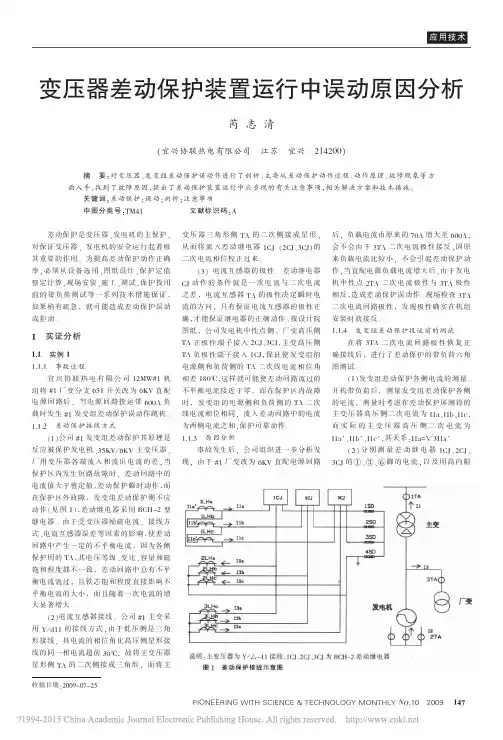

变压器差动保护常见误动原因分析变压差动保护装置误动的二次回路原因引起变压器差动保护误动和区外故障引起变压器差动保护误动，接下来继续为您介绍有关变压器差动保护误动的原因及分析。

恢复性励磁涌流变压器差动保护也出现区外故障切除后误动的事件，主要和恢复性涌流相关，变压器经历外部故障切除扰动可以按故障电流是否流经变压器来划分成2种情况：一种是短路时故障电流不流过变压器;另一种是故障电流流过变压器。

图2(a)为变压器发生外部故障的系统接线示意图，假设在t=0时刻故障点K发生三相短路故障，在t=:时刻故障被切除，此时励磁绕组电压变化如图2(b)所示。

可见，外部故障的切除，变压器铁心经历类似合闸过的过程，会形成恢复性涌流，可能导致铁心饱和。

变压器差动保护外部故障及切除过程变压器差动保护励磁绕组电压图2外部故障切除示意图及此过程中励磁绕组的电压恢复性涌流是否能够导致变压器差动保护误动，研究标明:故障切除越快，恢复涌流产生的可能性越小;故障切除越慢，恢复涌流产生的越大。

对于超高压电网，故障切除快，电压支撑强，恢复涌流一般较难产生;考虑到故障电流流过变压器的情况下，变压器在外部故障切除时受到电流自然过零切除的约束，同时受外部故障的严重程度(主要指变压器励磁支路电压的降低程度)的影响，因此变压器区外故障切除后的电压恢复过程被认为与变压器的空载合闸过程存在一定的差别，变压器外部故障切除后形成的恢复性涌流与故障传递剩磁有较大关系，恢复性涌流的峰值与典型的空载合闸涌流峰值相比明显较小，但是二次谐波含量并不低，难以引起差动保护的误动。

TA局部暂态饱和引起的差动保护误动TA局部暂态饱和与TA暂态不一致应该来说本质上是一致的[[4]。

分析表明，TA暂态特性不一致形成的差电流很可能是造成差动保护区外故障切除后误动的原因。

因为变压器在外部故障扰动期间，TA暂态特性的不一致将形成差电流，且随着外部故障的切除逐渐消失，此时差动保护呈现出以下几个特征:(1)变压器两侧差流包含TA引起的差电流和恢复性涌流两部分，差动保护动作量较大;(2)恢复性涌流二次谐波含量因为TA引起的差电流的存在而降低，二次谐波制动判据可能失效;(3)差动保护制动量因为电流从故障电流恢复成正常的负荷电流，明显减小。

变压器差动保护误动原因分析及改进措施如果变压器发生故障，就会严重影响到电力系统的安全运行。

所以在实际中，为确保变压器能够安全穩定的运行，会采取多种保护措施，而差动保护就是其中为了常见的保护措施之一。

但是，在电力系统运行中，一旦出现励磁涌流或不平衡电流时，都会发生差动保护误动，影响电力系统的正常运行受。

基于此，本文分析了变压器差动保护误动的解决措施。

标签：变压器;差动保护;误动原因;改进措施1变压器差动保护的概述变压器差动保护具有较多种类，但是不管哪种差动保护，其差动电流都是通过变压器各侧电流的向量和得到的，变压器运行正常或保护区外发生故障时，差动电流就会接近为零，但是保护区一旦发生故障，就会增加差动电流。

比率差动保护的动作特性：对于变压器轻微故障的发生，变压器差动保护会具有较好的灵活度，而在保护区外较为严重的故障发生时，会在较大的制动量下有效的砍价压器差动保护可靠性的提高。

差动速断保护的作用：当变压器区内产生严重的故障时，差动保护就会做出迅速反应，将变压器各侧断路器断开，快速地切除故障点。

但是当互感器饱和或者是在对故障变压器进行合闸时，都会使谐波分量增加，从而导致差动保护出现动作延时，使差动速断增加。

按照避开变压器的励磁涌动和最大运行方式下穿越性故障引起的不平衡电流间的较大值，来确定差动速断定值。

2变压器差动保护误动作的原因分析2.1不合理参数设置微机保护无论是方便性不是灵活性都好于传统的常规继电保护，其通过软件来完成高、低压侧电流相角的转移，而且在高压侧无论是采取哪种接线方式，都能得到正确的差动电流。

但是也正是由于微机保护具有较好的灵活性和方便性，导致差动保护误动作很容易就发生了，尤其是不能正确选择二次电流互感器接线方式整定值时，就无法实现高压侧相角转移，使高压、低压测电流失去平衡，从而发生差动保护误动作。

2.2接线错误利用微机保护时，利用软件来对差动电流进行计算，而且不管采用哪种计算方法都能得到差动电流。

海上平台变压器差动保护动作分析摘要：在海上电力系统中，变压器占据着举足轻重的地位，是构成电力系统的重要部分。

电流差动保护能够准确反应变压器内部和外部故障，在保护范围内能够快速切除各种故障，因此，被广泛地用于变压器的主保护。

一旦差动保护误动作，将会造成严重后果。

本文通过实际案例，从差动保护的基本原理、海上平台差动保护动作原因等方面进行了阐述。

通过本文的分析，对海上平台差动保护动作原因查找有一定的指导意义。

关键词：海上平台变压器；差动保护；原因分析1 海上平台变压器海上平台变压器采用的是干式变压器，干式变压器是相对于油浸式变压器而言，简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

干式变压器具有绝缘强度高、不会燃烧爆炸、免维护、损耗低、节能、噪音低、设计灵活以及不污染环境等优点，符合海上平台生产设施高度集中、对安全环保要求高的生产特点。

目前海上平台均采用树脂浇注三相干式双绕组变压器。

海上平台变压器容量相对较小，以中小型变压器为主，容量大多数均在8000KVA以下。

2 差动保护差动保护是同时反映被保护元件两侧电气量的变化或同时反应平行双回线路的始端及末端电气量变化而工作的。

在保护范围内任何地点发生短路时，它都能瞬时动作。

根据对电气量反应方式的不同，差动保护分为纵联差动保护和横联差动保护。

海上平台变压器差动保护均采用纵联差动保护。

2.1 纵联差动保护的基本原理如下图所示，通常称此种连接方法为环流法，将按环流法接线构成的保护称为纵联差动。

图1 纵联差动环流原理图当线路外部K2短路时，两侧电流互感器二次电流同样在回路中环流，差动继电器中的电流I(*)KD也等于零。

即：I(•)KD=I(•)m-I(•)n=0；此时差动保护不动作。

当线路内部K1短路时，分为以下两种情况：1、若输电线路为两侧电源供电时，则I(•)KD=I(•)M+I(•)N=I(•)K，此时I(•)KD达到差动继电器动作电流时，差动保护瞬时动作，断开两电源侧断路器。
